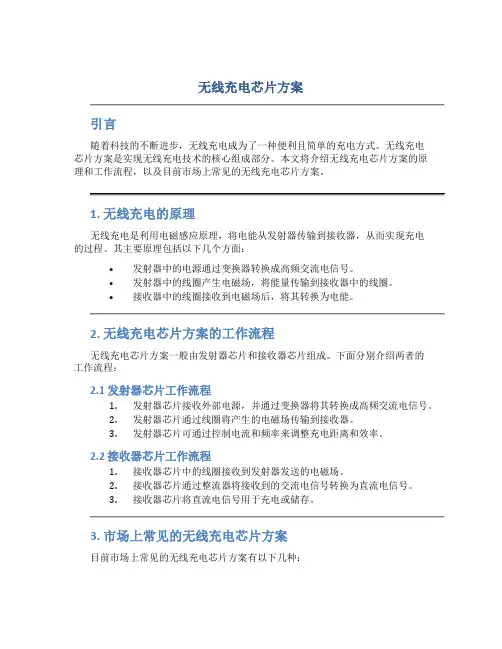

无线充电芯片方案
无线充电芯片方案引言随着科技的不断进步，无线充电成为了一种便利且简单的充电方式。
无线充电芯片方案是实现无线充电技术的核心组成部分。
本文将介绍无线充电芯片方案的原理和工作流程，以及目前市场上常见的无线充电芯片方案。
1. 无线充电的原理无线充电是利用电磁感应原理，将电能从发射器传输到接收器，从而实现充电的过程。
其主要原理包括以下几个方面：•发射器中的电源通过变换器转换成高频交流电信号。
•发射器中的线圈产生电磁场，将能量传输到接收器中的线圈。
•接收器中的线圈接收到电磁场后，将其转换为电能。
2. 无线充电芯片方案的工作流程无线充电芯片方案一般由发射器芯片和接收器芯片组成。
下面分别介绍两者的工作流程：2.1 发射器芯片工作流程1.发射器芯片接收外部电源，并通过变换器将其转换成高频交流电信号。
2.发射器芯片通过线圈将产生的电磁场传输到接收器。
3.发射器芯片可通过控制电流和频率来调整充电距离和效率。
2.2 接收器芯片工作流程1.接收器芯片中的线圈接收到发射器发送的电磁场。
2.接收器芯片通过整流器将接收到的交流电信号转换为直流电信号。
3.接收器芯片将直流电信号用于充电或储存。
3. 市场上常见的无线充电芯片方案目前市场上常见的无线充电芯片方案有以下几种：3.1 Qi无线充电芯片方案Qi是一种最为流行的无线充电标准，广泛应用于手机、智能手表等消费电子产品。
该方案采用了非接触式的无线充电技术，具有高效率和安全性的特点。
3.2 PMA无线充电芯片方案PMA（Power Matters Alliance）无线充电方案是一种全球性的无线充电标准，广泛应用于公共场所的无线充电设备。
该方案采用了电感共振的无线充电技术，具有较高的充电效率。
3.3 A4WP无线充电芯片方案A4WP（Alliance for Wireless Power）无线充电方案是一种面向高功率设备的无线充电标准，主要用于电动汽车、工业设备等领域。
该方案采用了磁共振的无线充电技术，可以实现远距离充电。

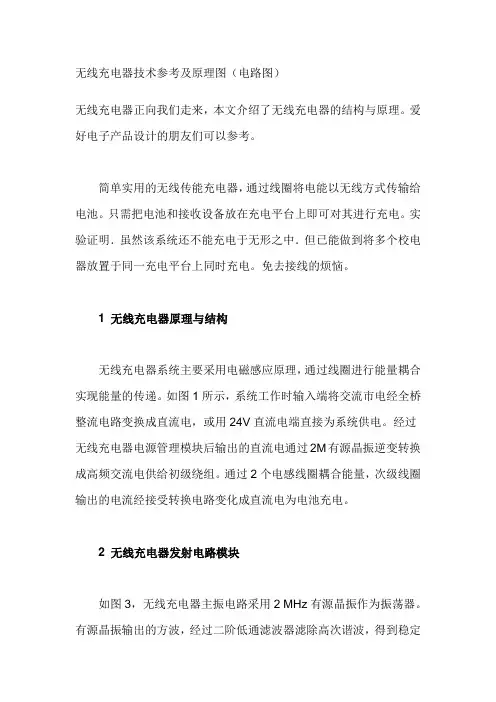

无线充电器技术参考及原理图
无线充电器技术参考及原理图（电路图）
无线充电器正向我们走来，本文介绍了无线充电器的结构与原理。
爱好电子产品设计的朋友们可以参考。
简单实用的无线传能充电器，通过线圈将电能以无线方式传输给电池。
只需把电池和接收设备放在充电平台上即可对其进行充电。
实验证明．虽然该系统还不能充电于无形之中．但已能做到将多个校电器放置于同一充电平台上同时充电。
免去接线的烦恼。
1 无线充电器原理与结构
无线充电器系统主要采用电磁感应原理，通过线圈进行能量耦合实现能量的传递。
如图1所示，系统工作时输入端将交流市电经全桥整流电路变换成直流电，或用24V直流电端直接为系统供电。
经过无线充电器电源管理模块后输出的直流电通过2M有源晶振逆变转换成高频交流电供给初级绕组。
通过2个电感线圈耦合能量，次级线圈输出的电流经接受转换电路变化成直流电为电池充电。
2 无线充电器发射电路模块
如图3，无线充电器主振电路采用2 MHz有源晶振作为振荡器。
有源晶振输出的方波，经过二阶低通滤波器滤除高次谐波，得到稳定
的正弦波输出，经三极管13003及其外围电路组成的丙类放大电路后输出至线圈与电容组成的并联谐振回路辐射出去．为接收部分提供能量。
测得与电容组成的并联谐振回路的空芯耦合线圈的线径为O．5 mm，直径为7 cm，电感为47 uH，载波频率为2 MHz。
根据并联谐振公式得匹配电容C约为140 pF。
因而．无线充电器发射部分采用2MHz有源晶振产生与谐振频率接近的能源载波频率。
5v手机充电器原理图(三款充电器电路原理图详细)
5v手机充电器原理图(三款充电器电路原理图详细)5v手机充电器原理图（三款充电器电路原理图详细）电源单元是各个单元的能量供应站，它由变压器，全桥整流，三端稳压器构成。
变压器把220V交流电变成交流15V，然后通过全桥整流把交流电变成直流电两个有极性电容作电源的低频滤波，此处的无极性电容作电源的高频滤波，而三端稳压器7809把电源电压稳压输出一个比较稳定的直流电压。
理论分析2端口为2U=9V电压，1端口为1.22U压。
电池采样单元电池采样单元在整个电路作为信息的源泉，它承担着电池剩余量的采样，回馈给逻辑单元，逻辑单元的决策完全取决于电池采样单元。
5V防止电池放电，起到了保护作用，R7对电池进行采样电阻，然后采样电压与基准电压进行比较。
逻辑处理单元逻辑处理单元是电池充电电路的中间站，每个过程都需要经过逻辑处理部分电路，它是对电池采样单元做出逻辑决定，根据采样值来决定电池进行的是恒流充还是恒压充。
逻辑处理单元对电池采样的电压与基准电压比较，来决定电池的充电模式的，基准电压通过V2管来满足，因而V2管选择上要达到恒流恒压临界电压，采用IN5991来满足；而运放管选用741（单集成运放）来进行比较（采样电压与基准电压）；然后进行比列运算来对电压差进行放大，R8，R10的和与R9的商即为放大的倍数，同理，R15，R12的和与R14的商为放大的倍数，输出的电压是否满足恒流或恒压模式的电压。
设采样电压为3V，而基准电压为4.3V，则此时输出电压为（3-4.3）*110V，为负值，充电模式为恒流充电模式，只有当采样电压稍大于基准电压，便转入到恒压模式。
恒流恒压转换单元恒流恒压单元是电池进行的恒流模式和恒压模式转换的中间站，当电池低电压在4.2V以下V6导通V7截止，电池进行恒流充电；当电池电压在4.2V时，V7导通，V6截止，电池进行恒压充电，V4导通，蓝灯LED亮；而R4作为三端调整管的调压电阻。
电池保护电路锂电池充电器保护电路是电池充电电路不可或缺的部分，它主要是防范电池过充；该电路主要由锂电池保护专用集成电路DW01，充、放电控制MOSFET1（内含两只N沟道MOSFET）等部分组成，单体锂电池接在B+和B-之间，电池组从+VCC和—VCC输出电压。
