移变高压开关说明书样本
KBG—630( 400、 200) /10( 6) Y
矿用隔爆型移动变电站用永
磁机构高压真空开关
使用说明书
盐城中煤亚太机电设备制造有限公司
产品简介
本系列产品均采用先进的微处理综合保护器、永磁真空断路器和高强度钢板结构隔爆外壳, 并有独立的高压开关隔爆腔, 配套移动变电站使用时采用国际流行的低压侧故障分断高压侧电源的控制模式。
既吸纳了国际先进的数字化技术和结构型式, 又结合了中国煤矿配套电气设备的特性, 其技术指标、性能和结构等各方面均优良先进。
可与国产相关系列变压器或进口相关系列变压器配套使用。
为中国煤矿井下提供性能优良、检修方便、安全可靠的电气设备, 是广大客户同类产品的最佳选择。
本产品属于高压设备, 危险!
用户在使用时必须严格按照操作规程操作,
需开门检修时应断电十分钟后方可, 严禁带电开盖!
目录
一、概述 (3)
二、结构特征 (4)
三、外形尺寸、重量 (5)
四、技术特性 (6)
五、工作原理…………………………………………………………………
8
六、安装、设置 (10)
七、使用操作和故障查询 (20)
八、故障分析与排除 (22)
九、维修保养 (22)
十、运输贮存...........................................................................22十一、开箱及检查.....................................................................23十二、订货须知及售后服务 (23)
附录: 电气原理图
一【概述】
( 一) 用途与功能:
KBG—600( 400、 200) /10( 6) Y矿用隔爆型移动变电站用永磁机构高压真空开关( 以下简称”真空开关”) 适用于具有爆炸性危险气体及粉尘的矿井中, 安装于变压器的高压侧, 与我公司生产的BBD—2×600、 2×400、630、 400/3300(1140)( 660) Y矿用隔爆型移动变电站用低压保护箱配套, 用于煤矿井下6KV/50HZ、 10KV/50HZ额定容量6300KVA、 3300V( 1140V、 660V) 及以下移动变电站高、低压两侧作保护开关, 共同组成低压侧故障分断高压侧电源的理想型移动变电站系统。
( 二) 执行标准:
GB8286- 《矿用隔爆型移动变电站》
GB 3836.1- 爆炸性环境第1部分:设备通用要求
GB 3836.2- 爆炸性环境第2部分:由隔爆外壳”d”保护的设备
企标Q/FD02- 《KBG系列矿用隔爆型移动变电站用永磁机构高压真空开关》( 三) 主要特点:
——与变压器和低压综合保护箱配套组成了国际先进的低压侧故障分断变压器高压侧电源的运行模式。
——采用快开门和隔离刀闸的分闸接地, 不但检修方便, 而且安全可靠。
——具有独立的高压隔离腔室, 运行及维护安全、可靠。
——高压隔离开关腔设有观察窗, 便于观察触头分合接地是否良好。
——结构合理、操作方便, 合闸、分闸位置采用永磁真空, 容量大(630A), 使用寿命长。
——采用技术先进的数字微处理保护器, 高精度的数据处理及先进的保护法, 具有系统自检、故障诊断、保护、记忆, 能实时检测数字化显示运行状态及故障显示, 并配有试验电源在故障断路的情况下试验检测故障状态直至故障排除后允许断路器合闸。
检测精度高, 反应速度快。
并配有液晶显示器进行电量参数显示及汉字故障界面显示, 用人机对话方式进行参数设置, 灵活方便, 质量稳定, 动作性能灵敏可靠, 运行和故障画面直观简明。
——保护器采用模块化结构, 优化的软硬件抗干扰处理, 具有友好的人机界面, 使安装、使用、维护更简单, 使用寿命大为增加。
——保护功能齐全, 有过载、短路、断相、过压、欠压、超温、上级电源紧停保护, 并对低压侧反馈来的故障进行保护。
( 四) 型号说明: ( 例)。

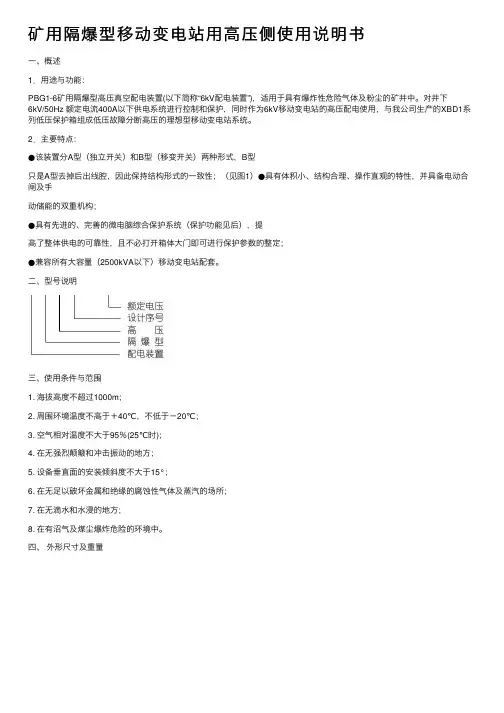

矿用隔爆型移动变电站用高压侧使用说明书
矿⽤隔爆型移动变电站⽤⾼压侧使⽤说明书⼀、概述1．⽤途与功能：PBG1-6矿⽤隔爆型⾼压真空配电装置(以下简称“6kV配电装置”)，适⽤于具有爆炸性危险⽓体及粉尘的矿井中。
对井下6kV/50Hz 额定电流400A以下供电系统进⾏控制和保护，同时作为6kV移动变电站的⾼压配电使⽤，与我公司⽣产的XBD1系列低压保护箱组成低压故障分断⾼压的理想型移动变电站系统。
2．主要特点：●该装置分A型（独⽴开关）和B型（移变开关）两种形式，B型只是A型去掉后出线腔，因此保持结构形式的⼀致性；（见图1）●具有体积⼩、结构合理、操作直观的特性，并具备电动合闸及⼿动储能的双重机构；●具有先进的、完善的微电脑综合保护系统（保护功能见后），提⾼了整体供电的可靠性，且不必打开箱体⼤门即可进⾏保护参数的整定；●兼容所有⼤容量（2500kVA以下）移动变电站配套。
⼆、型号说明三、使⽤条件与范围1. 海拔⾼度不超过1000m；2. 周围环境温度不⾼于＋40℃，不低于－20℃；3. 空⽓相对温度不⼤于95％(25℃时)；4. 在⽆强烈颠簸和冲击振动的地⽅；5. 设备垂直⾯的安装倾斜度不⼤于15°；6. 在⽆⾜以破坏⾦属和绝缘的腐蚀性⽓体及蒸汽的场所；7. 在⽆滴⽔和⽔浸的地⽅；8. 在有沼⽓及煤尘爆炸危险的环境中。
四、外形尺⼨及重量图1开关外形图1. 外形尺⼨为：( 见图１) 1240×936×764 mm (B) 1240×936×1035 mm (A)2. 配合法兰尺⼨为：(见图２) 490×490 mm3. 重量约为：518kg(国产)(英国)图2 连接法兰五、主要技术参数与规格表1 基本参数表2 真空断路器性能表3 ⼯频耐压和冲击耐压表4 综合保护器功能及参数表5 过载保护电流─时间特性六、⼯作原理（简述）1.电⽓原理（参见图3和附录⼀：电⽓原理图）①当6kV电源接⼊⼊线腔后，通过隔离开关的分合可控制⾼压电压互感器（PT）及断路器上触头的得电与失电，操作隔离开关必须⾸先按下闭锁按钮以防⽌断路器未分断时的带电拉开；同时断路器处于合闸位置时，⾃⾝也具有与隔离开关的机械闭锁；②电压互感器(PT)⼆次输出AC100V作为综合保护及断路器分合驱动的⼯作电源，电源失压时，断路器交流电磁铁处于释放状态，从⽽闭锁断路器不能合闸；③当配电装置投⼊运⾏后，配⽤的GZBY-1型⾼压电⽹综合保护装置对配电装置的线路电压、电流、分合状态进⾏动态监控及显⽰，对系统的过载、短路、断相、漏电、绝缘监视、过压、⽋压等故障以及低压侧反馈来的故障，通过驱动断路器上的脱扣器动作实现保护（详见综保使⽤说明书）；④通过配电型硅橡胶氧化锌压敏电阻实现对真空断路器的操作过电压保护，同时消除了普通压敏电阻的爆炸隐患。
泰安众诚移变开关高压说明书
－
－
10kV 额定短时工频
Generated by Foxit PDF Creator © Foxit Software For evaluation only.
K B G –400 / 6 Y K B G –250 / 6 Y K B G –315 / 10 矿用隔爆型移动变电站用
附录：配件明细表、电气原理图、接线图
4
Generated by Foxit PDF Creator © Foxit Software For evaluation only.
一、概述
1、用途与功能： KBG- /6Y（KBG-315/10）矿用隔爆型移动变电站用高压真空开关（以下 简称“高压开关”），适用于具有爆炸性危险气体及粉尘的矿井中，安装于变压 器的高压侧，与我厂生产的 BXB- /1140（660）Y（ BXB- /3.3Y）矿 用隔爆型低压侧综合保护箱配套，用于煤矿井下 6kV（10kV）/50HZ，额定容 量 3150 kVA 及以下移动变电站高、低压两端 ,共同组成低压侧故障分断高压 侧电源的理想型移动变电站系统。
2、主要特点： （1）采用技术先进的进口工业可编程序控制器（PLC）和人机屏（GOT）系统，
参数设置灵活方便、质量稳定、动作性能灵敏可靠、运行和故障画面直观简
明。 （2）PLC 智能型综合保护器具有系统自检、故障诊断巡检及记忆功能，RS485
通讯（RS232 口可选）功能、能够实时检测和传送数字化显示运行状态及故 障指示，与矿井的自动化网络结合组成更加完备的矿井自动化监控系统。 （3）保护功能齐全，有过载、短路、断相、过压、欠压、超温、上级电源紧停 保护，并对低压侧反馈来的故障进行保护。 （4）对变压器具有温度保护功能，（根据客户要求可加装温度显示功能）。 （5）与变压器和低压综合保护箱配套组成了国际先进的低压侧故障分断变压器 高压侧电源的运行模式。 （6）具有独立的高压隔离腔室，运行及维护安全、可靠。 （7）高压真空断路器安装为导轨式，更换方便。弹簧机构式断路器和永磁机构 式断路器均适用，可互换。 （8）高压隔离开关腔设有观察窗，便于观察触头分合是否良好。 （9）结构合理、操作方便，并具备电动合闸及手动储能合闸双重机构。 3、型号说明
泰安众诚移变开关高压说明书
｜
矿用开关
4、使用环境条件
（1）海拔高度不超过 2000m；
（2）周围环境温度为－5℃～＋40℃；
（3）周围空气相对湿度不大于 95% (25℃时)；
（4）具有瓦斯和煤尘爆炸危险的煤矿井下；
（5）在无破坏金属和绝缘的腐蚀性气体及蒸汽的环境中；
（6）在无强烈颠簸和冲击振动的环境中；
（7）在能防滴水和无水浸的环境中；
KB ｜｜ ｜｜ ｜｜ ｜｜ ｜｜ ｜
G－ ｜ ｜ ｜ ｜
/6Y ｜ ｜｜ ｜｜ ｜
移动变电站用 额定电压(kV) 电流设定(50- A) 高压 隔爆型 矿用开关
K B G － 315 / 10
｜｜ ｜ ｜｜ ｜ ｜｜ ｜
｜｜ ｜｜ ｜
额定电压(kV) 额定电流(50-315A)
｜｜ ｜
高压
｜｜
隔爆型
产品简介
该 产 品 系 全 国 首 台 采 用 进 口 工 业 可 编 程 序 控 制 器 （ PLC ） 和 人 机 屏 （GOT）的矿用隔爆型高压真空开关，具有独立的高压隔离开关腔，配套移动变 电站采用国际流行的低压侧故障分断高压侧电源的运行模式。该产品既吸纳了国 际先进的智能化技术和结构型式，又有机地结合了中国煤矿配套电气设备的特 性，可与进口变压器和国产变压器配套使用。同时该产品符合 GB3836－2000〈〈爆 炸性环境防爆电气设备〉〉最新国家标准规定，其技术指标、性能和结构等各方 面均优于国内同类产品，为我国煤矿井下提供了一种性能优良、安全可靠的电气 设备，是广大客户同类产品的最佳选择。
－
－
10kV 额定短时工频
Generated by Foxit PDF Creator © Foxit Software For evaluation only.
KBG移动变电站用永磁高压真空开关使用说明书解析
2、型号说明
KBG-400/□Y
移动变电站用，永磁
额定工作电压（kV）
额定工作电流（A）
高压
隔爆型
矿用
3、防爆型式“ExdI”（150℃）
4、技术参数
1）短路开断和关合电流次数：“分-180s-合分-180s-合分”12次，分4次，合分8次；
2）额定短路开断电流（交流分量有效值）：12.5kA；
继续按“确认”按钮，进行时间设定，先设定年，然后按“确认”按钮再设定月，依次类推，最后进入保存时间界面，把0设置成1保存时间。按“确认”，进入下一个整定菜单，显示：
此时按“调整”和“移位”进行设置相应的参数，按“确认”，返回主菜单。
2、运行状况实时数据监视：
在主菜单页按“移位”键选择“运行状态”，再按“确认”键确认，进入运行状况菜单，通过翻页操作，可查看移变高压侧真空开关分合状态和运行电流、系统电压等。
首先将断路器隔离插销合到位（电气闭锁装置到位），控制电源接通（首次接通电源或分闸后再合闸需等待1 5 s～20s），此时合分电容电压正常,合分辅助转换开关在分闸位置，此时断路器处于准备合闸状态。按合闸按钮QA，发出指令，驱动控制电路触发I G B T模块(或继电器)接通合闸线圈，永磁机构动铁芯向合闸位置运动，通过传动楞臂将开关管触头闭合，按分闸按钮FA，驱动控制电路触发IGBT模块(或继电器)接通分闸线圈，永磁机构动铁芯向分闸位置运动，通过传动拐臂将开关管触头打开。
“移位”----选项移位或数字量选位。
“确认”----选项确定或设置下一个参数。
“调整”----调整数量。
装置上电后，首先自动完成预热、软硬件自检并开始执行程序。正常情况下，显示主页：
KBG系列矿用隔爆型移动变电站用高压真空开关说明书
1.用途本公司生产的KBG系列矿用隔爆型移动变电站用高压真空开关（以下简称本高压开关），适用于爆炸性气体环境的矿井中，对矿山10KV和6KV供电系统进行控制和保护。
本高压开关与矿用干式变压器及本公司生产的XBD系列低压保护箱配套，共同组成矿用隔爆型移动变电站。
2.使用环境条件1.海拔高度不超过2000m；2.工作环境温度：－20℃～＋40℃；3.周围空气相对湿度不大于95％（25℃时）；4.无显著振动和冲击的地方；5.爆炸性气体环境的煤矿井下；6.无足已破坏金属及绝缘的气体和蒸气地方；7.无滴、淋水和水侵蚀地方。
3.产品规格型号含义3.1型号说明3.2防爆类型：矿用隔爆型3.3防爆标志：ExdI3.4执行标准：GB8286-2005、JB8739-1998、QB/YC01-20064.技术指标4.1主要技术参数（见表1）4.2绝缘水平 （见表2）表1表2项目名称 KBG － /6 KBG － /10额定电压 KV6 10 额定频率 Hz50 50 额定电流 A 50、200、400 50、200、400额定短路开断电流KA10 12.5 额定短路电流开断次数 30 30额定热稳定电流 KA10 12.5 额定热稳定时间 S2 2 额定动稳定电流 KA25 31.5 额定电流开断次数10000 10000 机戒寿命10000 10000 平均合闸速度 m/s 0.4～0.8 0.4～0.8 平均分闸速断 m/s 0.8～1.1 0.8～1.1触头开距 mm 8±1 9±1超行程 mm 3＋13+1 外型尺寸 mm 1025×1050×900 1065×1050×940重量 Kg495 510 额定短时耐受电压（KV） 额定全波雷电冲击 耐受电压（KV） 额定电压（KV）相地 相间 隔离开关 断口 辅助回路对地相地 相间 隔离开关 断口 630 34 2 60 70 1042 48 2 75 855.结构及工作原理5.1结构本系列高压开关外形、结构如图一、图二。
高压真空开关说明
目录一、随机文件明细表1 煤安证2 防爆证3 生产许可证二、产品使用说明书1 概述 (1)1）产品特点2）型号说明3）产品执行标准4）主要参数5）使用环境条件2 结构特征与工作原理 (2)1）结构特征2）工作原理a、电气原理b、机械原理3 尺寸、重量 (3)4 技术特性 (4)5 安装、调试 (6)1）安装程序2）调试6 使用、操作 (11)1）准备与检查2）操作程序及方法3）注意事项7 故障分析与排除 (12)8 保养、维修 (13)9 运输、贮存 (13)10 订货须知 (13)11 售后服务 (14)附1电气原理图 (15)附2产品规格型号 (17)1 概述1.1 产品特点KBG—□/□Y系列矿用隔爆型移动变电站用高压真空开关（以下简称“真空开关”），适用于具有爆炸性危险气体粉尘的矿井中，对井下10kV、6kV /50Hz,额定电流400A以下供电系统进行控制和保护。
主要特点：1）采用永磁机构高压真空断路器，故障率低，基本免维护；2）具有体积小、结构合理、操作直观的特性；3）具有先进完善的微电脑综合保护系统，提高了整体供电的可靠性，保护参数整定方便；4）在10kV、6kV电压下,额定电流至400A；5）具有故障原因跳闸长期记忆功能；6）具备模拟故障试验自检功能；7）具有电子微调功能；8）具有时间、日期、年显示功能。
1.2 型号说明移动变电站用额定电压额定电流高压防爆型开关1.3 产品引用下列标准：GB3836.1—2000 爆炸性气体环境用电气设备第1部分：通用要求GB3836.2—2000 爆炸性气体环境用电气设备第2部分：隔爆型“d”GB3836.3—2000 爆炸性气体环境用电气设备第3部分：增安型“e”GB8739—1998 矿用隔爆型高压真空开关GB1984—2003 高压交流断路器GB/T 11022—1999高压开关设备和控制设备标准的共用技术要求产品执行下列标准：GB8286—2005 矿用隔爆型移动变电站Q/STDS 03-2007 矿用隔爆型移动变电站用高压真空开关1.4 额定电压、电流1）额定电压：10 kV， 6kV ；2）额定电流：400A，315A，200A，100A，50A；1.5 防爆型式：矿用隔爆型1.6 防爆标志：ExdI1.7 使用环境条件1）海拔高度不超过1000m；2）周围环境温度不高于+40℃，不低于-20℃；3）空气相对湿度不大于95%（25℃时）；4）在无强烈颠簸和冲击震动的地方；5）设备垂直面的安装倾斜度不大于15°；6）在无足以破坏金属和绝缘的腐蚀性气体及蒸汽的场所；7）在无滴水和浸水的地方；8）在有沼气及煤尘爆炸危险的环境中；9）污染等级3级，安装类别Ⅲ类。
KYN28-12型_高压开关柜使用说明书
KYN28-12高压开关柜/PT柜/计量柜安装使用说明书有限责任公司KYN-28-12型户内交流金属铠装移开式高压开关柜※概述KYN28-12型户内交流金属铠装移开式开关设备系列，额定电压为3-12kV三相交流电、工矿企事业单位配电以及电业系统交流50Hz，单母线及单母线分段系统的成套配电装置。
用于发电厂、中小型发电机送二次变电所的受电、配送电及大型高压电动机启动等，实现控制、保护、检测之目的。
本开关柜能满足GB3906、IEC298等标准要求，并且具有防止误操作断路器、防止带负荷拉手车、防止带电关合接地开关、防止接地开关在接地位置时送电和防止误入带电隔离等“五防”功能。
开关柜既可配用ABB公司的VD4真空断路器，又可配用国产的VS1真空断路器，实为一种性能优越的配电装置。
※主要特点■柜体结构采用敷铝锌板经CNC机床使用多重折弯工艺加工之后栓接而成；■所有操作均在柜门关闭状态下进行；■防护等级高，可防止杂物和虫害侵入；■简单有效的“五防”闭锁，防止误操作；■可配用VS1及VD4型真空断路器；■更换断路器简单，手车互换性能好；■柜体可靠墙安装、柜前维护，减少占地面积；■电缆室空间充裕、可连接多根电缆；■断路器室和电缆室可分别加装加热器，防止凝露与腐蚀发生。
KNY28-12型户内交流金属铠装移开式高压开关柜※结构说明开关柜由固定的柜体和可抽出部分，手车，两部分组成。
柜体外壳和各功能单元的隔板均敷铝锌钢板栓接而成。
开关柜的外壳防护等级达到IP4X，各隔室的防护等级为IP2X。
开关柜具有架空进出线、电缆进出线及左右联络功能，可以根据用途将各方案的开关柜排列组成能完成设计功能的配电装置。
本开关柜的安装与调试均可正面进行，可以靠墙，以节省占地面积，减少投资。
※开关柜主要技术参数表1 开关柜主要技术参数※※：电流互感器的断路容量应单独考虑※※※：额定短时耐受电流为及以下，分支母线额定电流为1250A及以下柜宽800mm；额定短时耐受电流为40KA及以上，分支母线额定电流为1250A，以上柜宽1000mm，柜深由用户选择。
矿用隔爆型移动变电站高压负荷开关使用说明书
欢迎使用本公司制造的矿用产品，我们将保证您使用中的安全性能！1. 概述：1.1产品特点：本开关采用新型空气式高压负荷开关，具有开断转移电流大，安全可靠，适于频繁操作，电寿命长等特点。
新型灭弧方式，保证触刀不易损坏，提高了接通与分断能力，动热稳定性能好，绝缘水平高，操作简便，动作可靠。
1.2主要用途及使用范围KBG2—100/10（6）FY、KBG2—200/10（6）FY矿用隔爆型移动变电站用高压负荷开关是煤矿井下大容量移动变电站高压侧配套产品，作为开断和闭合移动变电站变压器的负荷电流和空载电流，是代替FB—6高压负荷开关的新一代产品。
1.3使用环境及工作条件：（1）海拔高度不超过1000m；（2）环境温度+40℃~-20℃；（3）周围空气相对湿度不大于95%（+25℃时）；（4）具有甲烷混合气体、煤尘爆炸危险的煤矿井下；（5）无强烈冲击、震动的地方；（6）无明显破坏绝缘的气体或蒸汽的环境中；（7）与水平面的安装倾斜度不超过15℃；（8）能防止滴水的地方。
1.4型号说明移变负荷额定电压：KV额定电流: A设计序号高压隔爆型开关1.5执行标准： GB8286-2005、GB3836-2000、Q/STC002-20091.6防爆标志： ExdI1.7防爆型式：矿用隔爆型1.8基本参数：2. 结构特征与工作原理1）结构：本开关的外形结构见图1，它由隔爆箱体2、门盖1、负荷开关3等组成。
壳体后法兰用螺栓与干式变压器进线盒法兰连接成一体，转动分合闸手柄6实现对负荷开关的分闸操作。
（1）负荷开关：由底座、绝缘子、动、静触刀，传动机构及弹簧储能机构等组成。
合闸操作：手动合闸，通过传动机构，使弹簧储能，当储能终止时，弹簧释放能量，实现触刀高速闭合。
分闸操作与灭弧原理：手动分闸由弹簧释放能量，使触刀先断开，然后瞬时可产生气体并进行灭弧。
在弧触刀断开瞬间，产生电弧，灭弧室壁起到冷却电弧的作用，并在电弧作用下产生气体使电弧熄灭。
移变高压开关说明书教材
16
操作过电压 （倍）
≤3.5
≤3.5
（二）主要性能：
1、真空断路器主要性能见表2
表2 真空断路器主要性能
项 目
6KV
10KV
机械寿命 （次）
30000
30000
额定电流开断次数 （次）
10000
10000
平均合闸速度 （m/s）
0.6～1.3
0.6～1.3
平均分闸速度 （m/s）
0.8～1.5
②工频耐压：试验前，请将压敏电阻器从高压主回路中拆除，高压综合保护器从断路器插座上拔出。高压主回路的相间、每相对地、真空断路器灭弧室的触头断口之间耐压试验按闸表3进行。注意：检修后试验时按检修标准（降级）试验。
（2）三相6KV（10KV）通电试验：
首先将配电装置的一切元器件、电路恢复正常，把三相6KV（10KV）电源从配电装置的电源接线腔室引入，送电。然后对各种电器元件的工作情况、综合保护器的工作情况逐一进行试验，工作应当正常。
图3 高压真空配电装置原理框图
图4 人机操作界面图
（一）高压隔离开关（GK）送电
1、手柄合上高压隔离开关（GK）送入高压，高压经控制变压器（PT1）降压得100V电源给微处理综合保护器和高压真空永磁断路器供电。
2、(PT1)的100V经(PT2)生成180V/20W给保护器电源模块、10V/0.5W的比例电压给综合保护器作高压采样、2V/2W作试验电源给(CTa.b.c)在断路器分闸状态时检测用。
本产品属于高压设备，危险！
用户在使用时必须严格按照操作规程操作，
需开门检修时应断电十分钟后方可，严禁带电开盖！
一、…………………3
二、结构特征……………………………………………………………………4
移变说明书
瓦斯电闭锁ZJ22FA电动分闸远方分励风电闭锁W12V12U12FD R2U22V22W22ZJ2142#43#44#46#47#FD#42#B X B矿用隔爆型JC 1234567FDG W Z B F Q 分S Q 欠G B W J 温代号名符号说明目录前言 (III)1.概述 (1)2.技术数据 (2)3.结构特征 (11)4.安装与调试 (14)5.移动变电站操作 (15)6.故障分析与排除 (17)7.维修与防护 (17)8.运输与贮存 (18)9.订货须知 (18)附1:电气原理图附2:产品质量信息反馈单前言本说明书按照GB9969.1-1998工业产品使用说明书总则进行编制。
KBSGZY系列矿用隔爆型移动变电站（以下简称移动变电站）系列产品性能参数符合国家标准GB3836.1～3-2000爆炸性气体环境电气设备和GB8286-2005矿用隔爆型移动变电站的要求，符合电光防爆电气(宿州)有限公司企业标准Q/DG02-2007矿用隔爆型移动变电站的要求。
警告：本产品属于高压设备，危险！用户在使用时必须按说明书要求操作，严禁带电开盖，严禁损伤隔爆面！使用前请认真阅读使用说明书！1.概述1.1产品性能和适用范围：KBSGZY系列矿用隔爆型移动变电站采用高品质的美国杜邦NOMEX®绝缘材料包封技术。
高、低压线圈经VPI特殊真空压力浸渍H级无溶剂漆，再经高温烘焙固化，保证了线圈的电气绝缘强度和机械强度。
铁心采用优质高导磁冷扎硅钢片，45℃全斜接缝、无冲孔，极大的提高了整个变压器的性能。
本系列产品适用于有甲烷混合气体和煤尘，且有爆炸危险的矿井中，将一次电压6kV、10kV电源转换成400（380）V、693（660）V、1200（1140）V、3450（3300）V煤矿井下所需的低压电源，专供井下电力输送和做综合机械化采煤电源之用。
1.2使用条件：a)海拔不超过1000m；b)环境温度：最高气温40℃，最热月平均温度30℃，最高年平均温度20℃，最低气温-5℃；c)空气相对湿度：不大于95﹪（﹢25℃时）；d)在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；e)无强烈颠簸、震动和与垂直面的斜度不超过15°的环境；f)无足以腐蚀金属和破坏绝缘的气体和蒸汽；g)无滴水的场所；h)电源电压的波形近似于正弦波；i)三相电源电压近似对称。
