广联达GGJ2009教程—剪力墙及计算设置介绍
广联达GGL2009教程

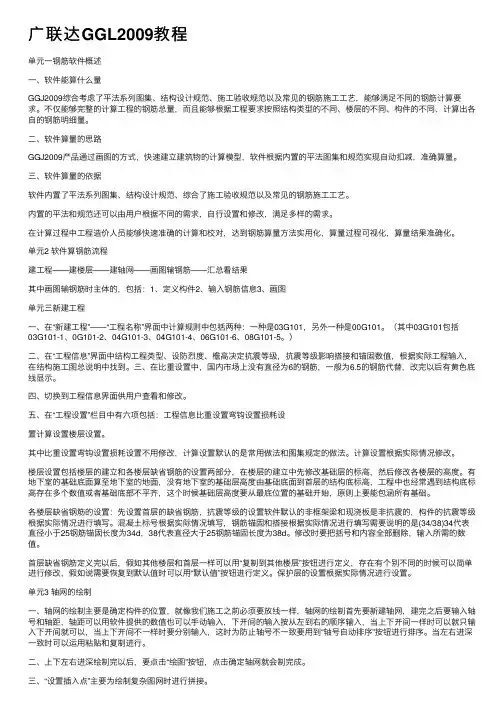

⼴联达GGL2009教程单元⼀钢筋软件概述⼀、软件能算什么量GGJ2009综合考虑了平法系列图集、结构设计规范、施⼯验收规范以及常见的钢筋施⼯⼯艺，能够满⾜不同的钢筋计算要求。
不仅能够完整的计算⼯程的钢筋总量，⽽且能够根据⼯程要求按照结构类型的不同、楼层的不同、构件的不同、计算出各⾃的钢筋明细量。
⼆、软件算量的思路GGJ2009产品通过画图的⽅式，快速建⽴建筑物的计算模型，软件根据内置的平法图集和规范实现⾃动扣减，准确算量。
三、软件算量的依据软件内置了平法系列图集、结构设计规范、综合了施⼯验收规范以及常见的钢筋施⼯⼯艺。
内置的平法和规范还可以由⽤户根据不同的需求，⾃⾏设置和修改，满⾜多样的需求。
在计算过程中⼯程造价⼈员能够快速准确的计算和校对，达到钢筋算量⽅法实⽤化，算量过程可视化，算量结果准确化。
单元2 软件算钢筋流程建⼯程——建楼层——建轴⽹——画图输钢筋——汇总看结果其中画图输钢筋时主体的，包括：1、定义构件2、输⼊钢筋信息3、画图单元三新建⼯程⼀、在“新建⼯程”——“⼯程名称”界⾯中计算规则中包括两种：⼀种是03G101，另外⼀种是00G101。
（其中03G101包括03G101-1、0G101-2、04G101-3、04G101-4、06G101-6、08G101-5。
）⼆、在“⼯程信息”界⾯中结构⼯程类型、设防烈度、檐⾼决定抗震等级，抗震等级影响搭接和锚固数值，根据实际⼯程输⼊，在结构施⼯图总说明中找到。
三、在⽐重设置中，国内市场上没有直径为6的钢筋，⼀般为6.5的钢筋代替，改完以后有黄⾊底线显⽰。
四、切换到⼯程信息界⾯供⽤户查看和修改。
五、在“⼯程设置”栏⽬中有六项包括：⼯程信息⽐重设置弯钩设置损耗设置计算设置楼层设置。
其中⽐重设置弯钩设置损耗设置不⽤修改，计算设置默认的是常⽤做法和图集规定的做法。
计算设置根据实际情况修改。
楼层设置包括楼层的建⽴和各楼层缺省钢筋的设置两部分，在楼层的建⽴中先修改基础层的标⾼，然后修改各楼层的⾼度。
广联达钢筋算量GGJ2009 介绍
9
钢筋算量 GGJ2009
3,设置筏板的变截面 ,
工程实际中经常遇到两块筏板相交,存在高差.按照平法图 集的规定, 相交位置需要设置变截面并进行相应的钢筋弯折和锚 固计算(如右图) .
6
钢筋算量 GGJ2009 2) 集水坑的绘制 矩形和异性集水坑的绘制采用点画或者旋 转点的画法,自定义集水坑采用线式画法.多个 集水坑相交,按照施工图中各个集水坑的位置绘 制,软件会自动在相交位置进行三维实体扣减, 用户不用考虑相交位置的调整(如右图)
3) 集水坑的钢筋计算 由于本版实现了真三维的显示,集水坑的钢筋计算是按照三维实体中钢筋的位置进行实际测量和计算的,计算结果非 常准确,与实际施工情况基本一致(如下图所示) .
3
钢筋算量 GGJ2009
二,10.0 优势继承
GGJ2009 六大价值全面优化
第一大价值 全面继承 GGJ10.0,降低用户的学习成本. 一大价值 ,降低用户的学习成本.
GGJ2009 坚持全面继承 GGJ10.0 的原则, 在 各个方面与 GGJ10.0 保持一致. 1, 在界面风格和操作流程上, , 在界面风格和操作流程上, GGJ2009 与 GGJ10.0 保持一致.如右图: 保持一致.
1
钢筋算量 GGJ2009

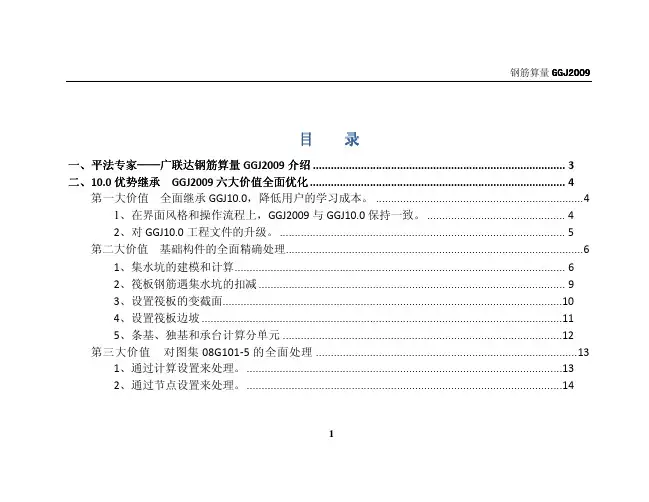

第四大价值 统一平台,提升整体性.................................................................................................. 16 第五大价值 新增构件类型,改进计算方法,提升产品的实用性. ................................................... 17 1,新增构件类型和钢筋计算. .................................................................................................17 2,计算方法的改进..................................................................................................................18 3,新增计算设置和节点设置,满足更多设计情况的计算需求. ............................................21 第六大价值 优化改进产品功能,提升产品易学易用性. .................................................................. 24 1,新增功能 ................................................................................................................................24 2,对原有功能的改进. .............................................................................................................29 3,GGJ2009 快捷键: .................................................................................................................33 三,软件结算对量核量的应用思路...........................................................................................................35 四,GGJ2009 应用思路分享.......................................................................................................................41 五,GGJ2009 的 12 个幸福体验 .................................................................................................................44
广联达钢筋量算量GGL2009操作手册
广联达钢筋量算量GGL2009操作手册广联达钢筋量算量GGL2009操作手册绘图输入算量一、建工程1、启动软件双击GGL2009图标启动软件，点击新建按钮2、工程设置输入工程名称，选择损耗模板（一般不计算损耗）;因在软件中已按规范自动计算了损耗。
如施工损耗是2%。
报表可选择相应地区报表（一般选择全国统一2000）计算规则按照设计要求选择（相当重要，直接影响到算量的准确性，且设置后不可调整，一般为03G101或11G101）计算设置，软件按规范内置。
当设计图纸中出现非规范设计时，进行相应调整。
调整过的计算设置底纹呈黄色显示。
工程信息中带＊号呈蓝色显示的信息直接工程算量的准确性，包括：结构类型；设防烈度；檐高；抗震等级。
二、建楼层在工程设置楼层设置中添加楼层、输入各楼层层高值。
顶层标高是突出屋面最高处标高。
在缺省钢筋设置中调整构建混凝土标号基础层标高是基础底部至结构层标高（地下室或首层）。
基础层标高以基础层最低处至结构层标高为准。
建立楼层时最好不要建标准层，因竖向钢筋的上层露出长度及梁的锚固值与上层的层高有密切关系。
三、建轴网在导航栏窗口中打开轴线点击轴网，新建正交、圆弧、斜交轴网；分别输入上、下开间、左、右进深数值，然后点击绘图确定。
当上、下开间、左、右进深不一致时，点击轴号自动排序调整轴号四、柱定义、绘制、查改标注、核量广联达中钢筋符号用英文字母表示：A、一级钢筋；B、二级钢筋；C三级钢筋；D三级钢筋；L冷轧带扭钢筋；N、冷轧扭钢筋在导航栏窗口点击柱，新建矩形、圆形、异型或参数化柱，输入名称、截面信息、钢筋信息全部纵筋与角筋不能同时输入，箍筋间距符号用减号代替柱定义完成后点击绘图，用点式绘制柱。
当出现偏心柱时用查改标注进行偏心修改，亦可在绘制时点击Ctrl键加左键进行绘制柱定义和绘制完毕后必须进行汇总计算，方可查看钢筋量、编辑钢筋、钢筋三维图像动态观察等五、梁定义、绘制、查改标注、核量梁定义在导航栏窗口点击梁，定义、新建（矩形、异型、参数化梁），输入梁名称、梁类别（连梁、楼层框架梁、屋面框架梁锚固值不一样，钢筋计算结果也不同），输入截面信息、钢筋信息梁绘制梁定义完成后点击绘图，用直线、点加长度或三点画弧进行绘制梁原位标注梁绘制完成后点击原位标注命令（当有连梁或非框架梁时，必须是所有的梁都绘制完成后才进行原位标注），输入左支座、跨中钢筋、右支座、下部钢筋信息。
广联达平法计算设置
——柱/墙柱的计算设置介绍柱/墙柱是指框架结构中的框架柱、剪力墙结构中的暗柱、端柱。
一、算量基本方法:柱/墙柱钢筋的计算主要是纵筋和箍筋的计算，并因所处楼层的不一样，计算也略有不一样；一、基础层:（一）柱/墙柱主筋：基础插筋＝基础底板厚度-保护层+伸入上层的钢筋长度＋插筋弯折GGJ2009中，伸入上层的钢筋长度可通过调整第18项来设置，插筋弯折长度可通过第16项设置；（二）基础内箍筋：基础内箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动。
一般是按2根进行计算。
二、中间层：（一）柱纵筋：中间层纵向钢筋＝层高-当前层伸出地面的高度+上一层伸出楼地面的高度（二）柱箍筋：中间层箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－103G101-1中，关于柱箍筋的加密区的规定如下1.首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。
2.首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。
三、顶层：顶层框柱因其所处位置不同，分为角柱、边柱和中柱，且不同位置的柱纵筋的顶层锚固各不相同。
（见03G101－1第37、38页）（一）边角柱：边角柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么边柱顶层钢筋锚固值是如何考虑的呢？边角柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固：a、内侧钢筋锚固长度为弯锚（≦Lae）：梁高－保护层＋12d直锚（≧Lae）：梁高－保护层b、外侧钢筋锚固长度为：≧1.5Lae顶层边角柱外侧钢筋节点顶层边角柱内侧钢筋节点（二）中柱：中柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，中柱顶层纵筋的锚固长度为弯锚（≤Lae）：梁高－保护层＋12d 直锚（≥Lae）：梁高－保护层二、软件计算设置：一、公共设置项：2.柱/墙柱在基础插筋锚固区内的箍筋数量:来源：04G101-3第45页；说明：基础内箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动，一般是两肢箍，通常按2根进行计算；影响范围：基础内箍筋的数量；3.梁（板）上柱/墙柱在插筋锚固区内的箍筋数量：来源：03G101-1第39页；说明：简单说就是从梁上起的柱。
剪力墙的钢筋计算及广联达软件中输入
剪⼒墙的钢筋计算及⼴联达软件中输⼊剪⼒墙的钢筋计算及⼴联达软件中输⼊在钢筋⼯程量计算中剪⼒墙是最难计算的构件，具体体现在：1、剪⼒墙包括墙⾝、墙梁、墙柱、洞⼝，必须要整体考虑它们的关系；2、剪⼒墙在平⾯上有直⾓、丁字⾓、⼗字⾓、斜交⾓等各种转⾓形式；3、剪⼒墙在⽴⾯上有各种洞⼝；4、墙⾝钢筋可能有单排、双排、多排，且可能每排钢筋不同；5、墙柱有各种箍筋组合；6、连梁要区分顶层与中间层，依据洞⼝的位置不同还有不同的计算⽅法。
（1）剪⼒墙墙⾝⼀、剪⼒墙墙⾝⽔平钢筋1、墙端为暗柱时A、外侧钢筋连续通过外侧钢筋长度＝墙长-保护层内侧钢筋＝墙长-保护层+弯折B、外侧钢筋不连续通过外侧钢筋长度＝墙长-保护层+0.65Lae 内侧钢筋长度＝墙长-保护层+弯折⽔平钢筋根数＝层⾼/间距+1（暗梁、连梁墙⾝⽔平筋照设）2、墙端为端柱时A、外侧钢筋连续通过外侧钢筋长度＝墙长-保护层内侧钢筋＝墙净长＋锚固长度（弯锚、直锚）B、外侧钢筋不连续通过外侧钢筋长度＝墙长-保护层+0.65Lae内侧钢筋长度＝墙净长＋锚固长度（弯锚、直锚）⽔平钢筋根数＝层⾼/间距+1（暗梁、连梁墙⾝⽔平筋照设）注意：如果剪⼒墙存在多排垂直筋和⽔平钢筋时，其中间⽔平钢筋在拐⾓处的锚固措施同该墙的内侧⽔平筋的锚固构造。
3、剪⼒墙墙⾝有洞⼝时当剪⼒墙墙⾝有洞⼝时，墙⾝⽔平筋在洞⼝左右两边截断，分别向下弯折15d。
⼆、剪⼒墙墙⾝竖向钢筋1、⾸层墙⾝纵筋长度＝基础插筋＋⾸层层⾼＋伸⼊上层的搭接长度2、中间层墙⾝纵筋长度＝本层层⾼＋伸⼊上层的搭接长度3、顶层墙⾝纵筋长度＝层净⾼＋顶层锚固长度墙⾝竖向钢筋根数＝墙净长/间距+1（墙⾝竖向钢筋从暗柱、端柱边50mm开始布置）4、剪⼒墙墙⾝有洞⼝时，墙⾝竖向筋在洞⼝上下两边截断，分别横向弯折15d。
三、墙⾝拉筋1、长度＝墙厚-保护层+弯钩（弯钩长度＝11.9+2*D）2、根数＝墙净⾯积/拉筋的布置⾯积注：墙净⾯积是指要扣除暗（端）柱、暗（连）梁，即墙⾯积-门洞总⾯积-暗柱剖⾯积 - 暗梁⾯积；拉筋的⾯筋⾯积是指其横向间距×竖向间距。
广联达GGJ2009教程—剪力墙的计算设置介绍
广联达GGJ2009教程—剪力墙的计算设置介绍剪力墙分为墙身、墙柱（暗柱和端柱）和墙梁（暗梁和连梁）。
剪力墙墙身中的钢筋一般有水平钢筋、垂直钢筋和拉筋。
墙柱的钢筋有纵筋和箍筋、拉筋，墙柱的计算设置在上期的柱部分已经做了介绍。
墙梁的钢筋也分为纵筋和箍筋，有时候还有拉筋。
下面主要介绍剪力墙的钢筋算法，墙柱的算法见2010年第2期的柱计算设置介绍，墙梁的计算比较简单，这里不做详细介绍。
一、剪力墙算量基本方法1、水平筋的计算（图集规定）1）长度计算水平筋计算，需要根据端部是暗柱或端柱，取不同的做法。
一字型端部无暗柱的水平筋做法：具体做法如图；采用U形封边或者端部弯折15d。
有暗柱的L形和T形墙水平筋做法：具体做法见图；有暗柱的墙水平筋做法：具体做法见图。
2）根数计算根数=（墙高-起步）/间距+1，扣洞口。
2、垂直筋的计算1）长度计算基础层：插筋长度=露出长度（按规范计算，见计算设置第20项）+搭接长度+基础厚度-保护层+弯折（按规范取，见计算设置第21项）垂直筋长度=层高-本层露出长度+上层露出长度，如图所示。
中间层：垂直筋长度=层高-本层露出长度+上层露出长度，如上图所示。
顶层：垂直筋长度=墙高-本层露出长度-节点高+锚固，如图所示。
2）根数计算根数=（净长-起步）/间距+1，扣洞口。
二、公共设置项1、纵筋搭接接头错开百分率：提供四种选项。
来源：03G101-1第34页和00G101第25页，如图所示。
说明：根据接头百分率的不同，搭接长度与锚固长度的比例系数不同。
影响范围：影响钢筋的搭接长度。
2、暗梁/连梁/边框梁拉筋配置：按规范设置，如图所示来源：03G101-1第55页关于“连梁、暗梁和边框梁侧面纵筋和拉筋构造”的说明，如图所示。
说明：根据梁高度不同，配置不同信息的拉筋。
影响：影响梁属性中拉筋的默认值。
3、暗梁/连梁/边框梁箍筋及拉筋弯折角度：提供三种选择来源：施工工艺不同影响范围：弯折角度不同，按外边线计算时，箍筋及拉筋长度不同。
(整理)广联达ggj教程—剪力墙的计算设置介绍
广联达GGJ2009教程—剪力墙的计算设置介绍剪力墙分为墙身、墙柱（暗柱和端柱）和墙梁（暗梁和连梁）。
剪力墙墙身中的钢筋一般有水平钢筋、垂直钢筋和拉筋。
墙柱的钢筋有纵筋和箍筋、拉筋，墙柱的计算设置在上期的柱部分已经做了介绍。
墙梁的钢筋也分为纵筋和箍筋，有时候还有拉筋。
下面主要介绍剪力墙的钢筋算法，墙柱的算法见2010年第2期的柱计算设置介绍，墙梁的计算比较简单，这里不做详细介绍。
一、剪力墙算量基本方法1、水平筋的计算（图集规定）1）长度计算水平筋计算，需要根据端部是暗柱或端柱，取不同的做法。
一字型端部无暗柱的水平筋做法：具体做法如图；采用U形封边或者端部弯折15d。
有暗柱的L形和T形墙水平筋做法：具体做法见图；有暗柱的墙水平筋做法：具体做法见图。
2）根数计算根数=（墙高-起步）/间距+1，扣洞口。
2、垂直筋的计算1）长度计算基础层：插筋长度=露出长度（按规范计算，见计算设置第20项）+搭接长度+基础厚度-保护层+弯折（按规范取，见计算设置第21项）垂直筋长度=层高-本层露出长度+上层露出长度，如图所示。
中间层：垂直筋长度=层高-本层露出长度+上层露出长度，如上图所示。
顶层：垂直筋长度=墙高-本层露出长度-节点高+锚固，如图所示。
2）根数计算根数=（净长-起步）/间距+1，扣洞口。
二、公共设置项1、纵筋搭接接头错开百分率：提供四种选项。
来源：03G101-1第34页和00G101第25页，如图所示。
说明：根据接头百分率的不同，搭接长度与锚固长度的比例系数不同。
影响范围：影响钢筋的搭接长度。
2、暗梁/连梁/边框梁拉筋配置：按规范设置，如图所示来源：03G101-1第55页关于“连梁、暗梁和边框梁侧面纵筋和拉筋构造”的说明，如图所示。
说明：根据梁高度不同，配置不同信息的拉筋。
影响：影响梁属性中拉筋的默认值。
3、暗梁/连梁/边框梁箍筋及拉筋弯折角度：提供三种选择来源：施工工艺不同影响范围：弯折角度不同，按外边线计算时，箍筋及拉筋长度不同。
GGJ2009操作步骤
GGJ2009操作步骤一、新建工程1、新建名称2、选择损耗模板（北京地区可选择不计算损耗—定额里面已经包含）3、报表类别（根据各个地区选择）4、计算规则（选择03G101）5、汇总方式（钢筋预算选择—按外皮计算钢筋长度）6、计算设置（可查看、可修改）7、钢筋比重（６的钢筋实际是6.5的，把比重进行修改成6.5的）8、搭接设置（修改其余钢筋定尺）9、工具—选项（自动提示保存、备份路径）二、新建楼层1、插入楼层（注意地下室新建的三种方法）（注意：基础层的新建，不包括垫层的厚度）2、首层底标高（可修改）（注意：标高与层高的单位是m）3、标准层的新建4、楼层缺省钢筋设置（可修改、可复制到其他楼层）5、界面颜色（黄色背景是无法修改的，白色背景是可修改的）6、结构类型•框架结构柱—梁—板—基础—楼梯—其他•框剪结构剪力墙—暗柱—暗/连梁—板—基础—楼梯—其他•砖混结构砖墙—构造柱—圈梁—板—基础—楼梯—其他三、新建轴网1、新建正交轴网（注意区分上下开间、左右进深）2、轴号自动排序3、复制相同进深或者开间的轴号（生成轴网）4、修改轴号、修改轴距、级别5、新建圆弧轴网（注意下开间为角度，左进深为半径）6、用旋转点绘图圆弧轴网（修改轴号位置）7、辅助轴线（平行、两点、圆心起点终点辅轴、删除辅轴）8、鼠标滚轮的用法（滚轮向上推--放大、滚轮向下推--缩小按住滚轮不动--移动）四、绘图输入1、钢筋级别的表示方法2、柱A、新建柱（改属性，输入钢筋信息）B、注意如何拆分全部纵筋C、箍筋肢数怎么算D、绘制柱（1、点画—查改标注；2、ctrl+左键；3、复制；4、镜像）E、顶层（自动判断边角柱）F、显示或者隐藏构件图元名称（shift+构件代码：如：shift+Z显示或者隐藏柱名称）显示或者隐藏构件（直接按构件代码；如：Z显示或者隐藏柱）G、属性蓝色字体与黑色字体的区别蓝色字体：公有属性（一改同名称构件图元都改）黑色字体：私有属性（必须选中修改）H、汇总计算（F9）、编辑钢筋（F11）3、梁A、新建梁（改属性，输入钢筋信息）B、绘制梁（1、直线；2、对齐、延伸；3、shift+左键）(注意；从轴线交点开始画)C、原位标注、梁平法表格（原位标注对号入座抄图）D、自动生成吊筋（查看吊筋、删除吊筋、显示或隐藏吊筋）E、重提梁跨（当梁的支座发生变化的时候需要重提梁跨）F、应用到同名称梁G、梁原位标注的复制与梁跨数据的复制H、当顶层以后把框架梁改为屋面框架梁5、板A、新建板（改属性，输入马蹬筋信息）（注意：属性区内带括号的表示软件默认值，直接修改不要在括号内修改）B、绘制板（1、点画；2、直线；3、矩形；4、智能布置；5、自动生成板；）例如：空调板—shift+左键；属性改标高C、新建板受力筋（输入钢筋信息）（绘制方法：1、单板或者多板—水平、垂直；2、单板或者多板—XY方向）B---代表底筋；T—代表面筋D、XY方向的三种方式的区别1、XY向布置（不论钢筋是否相同都可以选择此方法）2、双网双向布置（底筋、面筋都相同的情况下选用）3、双向布置（底筋、面筋、温度筋、中间层筋，任意一种XY方向钢筋相同的情况下使用）E、分布筋的输入位置F、负筋的定义（修改属性）（绘制方法：1、按梁布置；2、按墙布置；3、按板边布置；4、画线布置）注意：跨板受力筋的新建在板受力筋的地方布置方法与板受力筋一样。
