电化学腐蚀测量
电化学腐蚀测试方法的原理和实验操作
电化学腐蚀测试方法的原理和实验操作腐蚀是金属与环境中的其他物质发生化学反应，从而导致金属表面的质量和结构的损坏。
为了研究金属材料的腐蚀性能和评估其在特定环境条件下的耐蚀能力，科学家们开发了各种腐蚀测试方法。
其中，电化学腐蚀测试是一种常用的方法，通过测量金属在电化学条件下的电位和电流变化来研究其腐蚀行为。
电化学腐蚀测试的原理基于电化学反应的基本原理。
金属与环境中的电解质溶液接触时，会发生氧化和还原反应。
在腐蚀过程中，电极表面同时发生阳极和阴极反应。
阳极反应是指金属表面的氧化反应，产生金属离子；而阴极反应是指还原反应，使金属离子还原为金属。
在电化学腐蚀测试中，使用参比电极与被测试金属构成电化学电池，通过测量电极电位和电流来了解腐蚀过程。
在进行电化学腐蚀测试之前，需要设置合适的实验条件。
首先，选择合适的电解质溶液，通常是模拟实际使用环境中的化学物质。
其次，选择合适的工作电极和参比电极。
工作电极是被测试的金属材料，参比电极是一个稳定的电极，用于测量电极电位。
常用的参比电极有饱和甘汞电极、银/氯化银电极等。
此外，还需要一个计数电极用于测量电流。
最后，在实验过程中需要控制电解质溶液的温度、浓度和搅拌等因素。
在电化学腐蚀测试中，有几种常见的实验操作方法。
一种常用的方法是极化曲线测试。
该测试方法通过改变工作电极的电位，绘制出电位与电流之间的关系曲线，从而得到一个极化曲线。
极化曲线可以提供有关腐蚀速率、腐蚀类型和腐蚀机理的信息。
另一种常用的方法是交流阻抗谱测试。
该测试方法通过施加不同频率和幅度的交流电信号，测量电极的阻抗谱。
阻抗谱可以提供有关电解质溶液和电极界面的腐蚀信息。
除了以上两种常见的电化学腐蚀测试方法，还有一些其他的测试方法，例如线性极化测试和动电位极化测试。
线性极化测试是通过在电极上施加一个小幅度的电压变化，测量电流的变化，从而得到一个线性极化曲线。
线性极化曲线可以提供关于阳极和阴极反应速率的信息。
动电位极化测试是通过在电极上施加不同速率的电势变化，并测量电流的响应，从而确定腐蚀速率。
腐蚀电化学研究方法
腐蚀电化学研究方法
腐蚀电化学研究方法是通过电化学技术来研究材料的腐蚀行为和腐蚀机制的方法。
常见的腐蚀电化学研究方法包括：
1. 极化曲线法：利用电化学极化曲线来研究材料在不同电位下的腐蚀行为和电化学反应过程。
通过测量材料的极化曲线，可以确定腐蚀电流密度、腐蚀电位、极化电阻等参数。
2. 交流阻抗法：通过应用一个交流电信号，测量材料的交流阻抗谱来研究材料的腐蚀行为。
通过分析交流阻抗谱，可以得到材料的电荷传递电阻、双电层电容、液体电导率等参数。
3. 电化学噪声方法：通过测量材料在电化学过程中产生的电位和电流的微小波动，来研究材料的腐蚀行为。
电化学噪声方法具有高灵敏度和快速响应的特点，可以实时监测腐蚀行为。
4. 时间电流法：通过记录材料在一段时间内的电流变化情况来研究材料的腐蚀行为。
时间电流法可以用于测量材料的腐蚀速率和腐蚀动力学参数。
5. 电化学阻抗谱法：通过测量材料的电化学阻抗谱来研究材料的腐蚀行为。
电化学阻抗谱法可以得到材料的电导率、电荷传递电阻、界面电容等参数，对材料腐蚀机制的研究有较高的分辨率。
这些方法可以单独或者结合使用，来揭示材料的腐蚀机理、评估材料的耐腐蚀性能，并为腐蚀控制和材料防护提供科学依据。

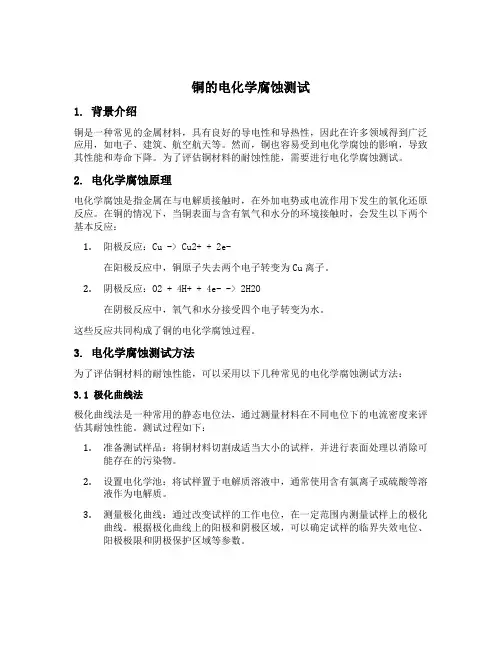

铜的电化学腐蚀测试
铜的电化学腐蚀测试1. 背景介绍铜是一种常见的金属材料，具有良好的导电性和导热性，因此在许多领域得到广泛应用，如电子、建筑、航空航天等。
然而，铜也容易受到电化学腐蚀的影响，导致其性能和寿命下降。
为了评估铜材料的耐蚀性能，需要进行电化学腐蚀测试。
2. 电化学腐蚀原理电化学腐蚀是指金属在与电解质接触时，在外加电势或电流作用下发生的氧化还原反应。
在铜的情况下，当铜表面与含有氧气和水分的环境接触时，会发生以下两个基本反应：1.阳极反应：Cu -> Cu2+ + 2e-在阳极反应中，铜原子失去两个电子转变为Cu离子。
2.阴极反应：O2 + 4H+ + 4e- -> 2H2O在阴极反应中，氧气和水分接受四个电子转变为水。
这些反应共同构成了铜的电化学腐蚀过程。
3. 电化学腐蚀测试方法为了评估铜材料的耐蚀性能，可以采用以下几种常见的电化学腐蚀测试方法：3.1 极化曲线法极化曲线法是一种常用的静态电位法，通过测量材料在不同电位下的电流密度来评估其耐蚀性能。
测试过程如下：1.准备测试样品：将铜材料切割成适当大小的试样，并进行表面处理以消除可能存在的污染物。
2.设置电化学池：将试样置于电解质溶液中，通常使用含有氯离子或硫酸等溶液作为电解质。
3.测量极化曲线：通过改变试样的工作电位，在一定范围内测量试样上的极化曲线。
根据极化曲线上的阳极和阴极区域，可以确定试样的临界失效电位、阳极极限和阴极保护区域等参数。
3.2 交流阻抗谱法交流阻抗谱法是一种动态频率响应方法，通过测量材料在不同频率下的阻抗来评估其耐蚀性能。
测试过程如下：1.准备测试样品：与极化曲线法相同。
2.设置电化学池：与极化曲线法相同。
3.测量交流阻抗谱：在一定频率范围内测量试样的阻抗谱。
通过分析阻抗谱的形状和参数，可以得到试样的电荷传递电阻、双电层电容等信息。
3.3 腐蚀速率计算除了使用上述方法评估铜材料的耐蚀性能外，还可以通过计算腐蚀速率来衡量其腐蚀程度。

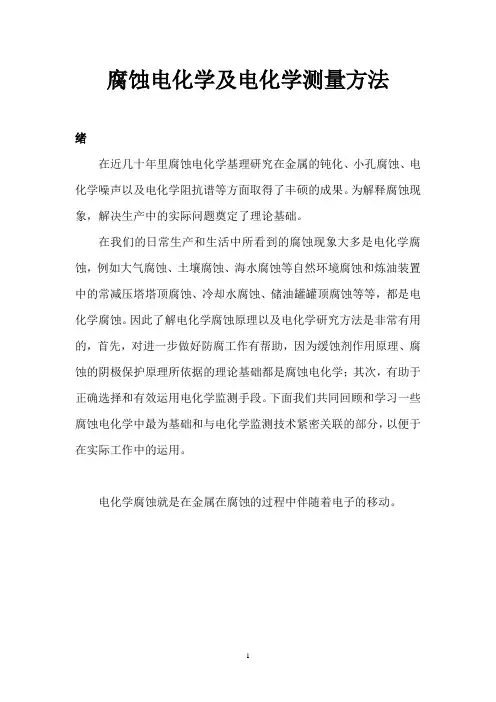

腐蚀电化学及电化学测量方法
腐蚀电化学及电化学测量方法绪在近几十年里腐蚀电化学基理研究在金属的钝化、小孔腐蚀、电化学噪声以及电化学阻抗谱等方面取得了丰硕的成果。
为解释腐蚀现象，解决生产中的实际问题奠定了理论基础。
在我们的日常生产和生活中所看到的腐蚀现象大多是电化学腐蚀，例如大气腐蚀、土壤腐蚀、海水腐蚀等自然环境腐蚀和炼油装置中的常减压塔塔顶腐蚀、冷却水腐蚀、储油罐罐顶腐蚀等等，都是电化学腐蚀。
因此了解电化学腐蚀原理以及电化学研究方法是非常有用的，首先，对进一步做好防腐工作有帮助，因为缓蚀剂作用原理、腐蚀的阴极保护原理所依据的理论基础都是腐蚀电化学；其次，有助于正确选择和有效运用电化学监测手段。
下面我们共同回顾和学习一些腐蚀电化学中最为基础和与电化学监测技术紧密关联的部分，以便于在实际工作中的运用。
电化学腐蚀就是在金属在腐蚀的过程中伴随着电子的移动。
第一章、电化学腐蚀原理一、电化学腐蚀机理：电化学腐蚀机理可归纳为电池作用：绝大多数属微电池作用，如金属的自腐蚀，肉眼看不到；少数情况是宏观电池作用，如电偶腐蚀，肉眼能分辨阴阳极。
电解作用：1．微电池腐蚀如上图，工业纯锌放在稀硫酸中，在金属锌晶粒溶解的同时，有气泡在锌中杂质上形成并逸出，这种气泡就是氢气，而且在杂质与锌晶粒之间有电流流动。
此现象同Zn-Cu与稀硫酸形成的原电池作用是完全相同的，在锌电极上发生锌的溶解，在铜电极上逸出氢气泡，两电极间有电流流动。
概念：阳极：发生溶解的电极（锌或锌晶粒）阴极：另一极（铜或杂质）电极反应式：阳极：Zn Zn2++2e电子从阳极流到阴极。
阴极：H++e HH+H H2 图2 腐蚀原电池示意图图1 锌在稀盐酸中腐蚀示意图△阴阳极概念的进一步：产生电池作用的推动力是电极之间存在着电位差。
电极电位较负者为阳极电极电位较正者为阴极小结：我们把微电池的腐蚀作用看作是金属中电极电位不同的两个微观部分直接作电接触，其表面又同时与电解质溶液接触的原电池作用。

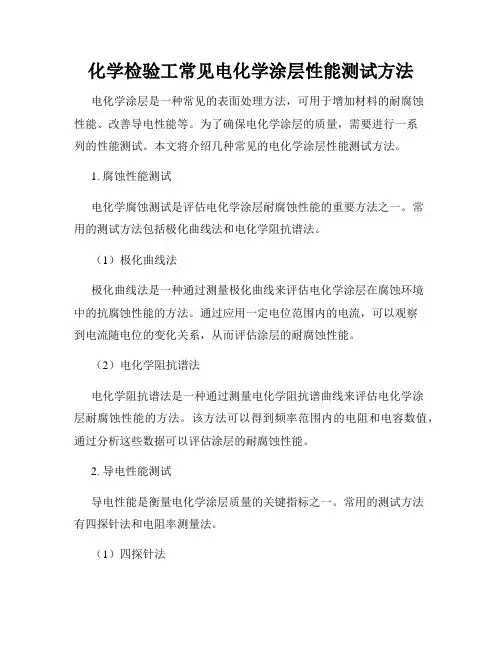

化学检验工常见电化学涂层性能测试方法
化学检验工常见电化学涂层性能测试方法电化学涂层是一种常见的表面处理方法，可用于增加材料的耐腐蚀性能、改善导电性能等。
为了确保电化学涂层的质量，需要进行一系列的性能测试。
本文将介绍几种常见的电化学涂层性能测试方法。
1. 腐蚀性能测试电化学腐蚀测试是评估电化学涂层耐腐蚀性能的重要方法之一。
常用的测试方法包括极化曲线法和电化学阻抗谱法。
（1）极化曲线法极化曲线法是一种通过测量极化曲线来评估电化学涂层在腐蚀环境中的抗腐蚀性能的方法。
通过应用一定电位范围内的电流，可以观察到电流随电位的变化关系，从而评估涂层的耐腐蚀性能。
（2）电化学阻抗谱法电化学阻抗谱法是一种通过测量电化学阻抗谱曲线来评估电化学涂层耐腐蚀性能的方法。
该方法可以得到频率范围内的电阻和电容数值，通过分析这些数据可以评估涂层的耐腐蚀性能。
2. 导电性能测试导电性能是衡量电化学涂层质量的关键指标之一。
常用的测试方法有四探针法和电阻率测量法。
（1）四探针法四探针法是一种通过测量电阻来评估电化学涂层导电性能的方法。
在该方法中，四个探针被插入涂层中，通过测量电流和电阻的关系，可以计算涂层的电导率和电阻率。
（2）电阻率测量法电阻率测量法是一种通过测量涂层材料的电阻来评估导电性能的方法。
该方法使用导电传感器在涂层表面上测量电阻，通过计算电阻率可以评估涂层的导电性能。
3. 附着力测试附着力是评估电化学涂层质量的重要指标之一。
常用的测试方法包括划伤测试、拉伸测试和冲击测试。
（1）划伤测试划伤测试是一种通过使用硬度指针在涂层表面划伤，从而评估涂层与基材之间的附着力的方法。
通过观察划痕形状和痕迹深度，可以评估涂层的附着力。
（2）拉伸测试拉伸测试是一种通过施加拉伸力来评估涂层与基材之间的附着力的方法。
通过在涂层上施加力并测量力的变化，可以计算涂层与基材的附着力。
（3）冲击测试冲击测试是一种通过施加冲击力来评估涂层与基材之间的附着力的方法。
常用的冲击测试方法包括钢球落锤测试和冲击炮测试，通过观察涂层破损情况可以评估附着力。
电化学方法研究腐蚀
电化学方法研究腐蚀
电化学方法是研究腐蚀的一种常用手段，通过测量电化学参数来分析和了解腐蚀过程中的电子转移和离子迁移等基本过程。
电化学方法主要分为两大类：动电位测量和电化学阻抗谱分析。
动电位测量是一种监测腐蚀速率和腐蚀行为的常用方法。
通过将被测材料作为工作电极，与参比电极和计数电极构成电化学电池，测量工作电极电位的变化来推断腐蚀速率。
常用的动电位测量方法有极化曲线法、极化阻抗法等。
电化学阻抗谱分析通过在被测材料上施加外加交流电压或电流，测量样品的电压和电流响应，得到阻抗谱。
通过分析阻抗谱的特征和变化，可以推断腐蚀系统的电化学特性，如腐蚀过程中的电荷传递阻抗、双电层电容和液膜电阻等。
常用的电化学阻抗谱分析方法有交流阻抗法、电化学噪声法等。
除了上述方法，电化学方法还可以通过电位动力学、电化学噪声、电化学分析等技术手段来研究腐蚀过程的机制、速率以及对策等问题。
马尔文zeta电位测试方法
马尔文zeta电位测试方法马尔文zeta电位测试方法是一种用于评估电化学腐蚀行为的常见方法。
该方法通过测量金属表面的电位变化来判断其腐蚀状态。
本文将介绍马尔文zeta电位测试方法的原理、实验步骤和应用领域。
一、原理马尔文zeta电位测试方法是基于马尔文模型的，该模型描述了金属在电解液中的腐蚀行为。
在金属表面，存在一层电位分布，该分布随着腐蚀过程的发展而变化。
马尔文zeta电位测试方法通过测量金属表面的电位变化来分析金属的腐蚀状态。
二、实验步骤1. 准备实验样品：选取需要测试的金属样品，并确保其表面光洁无污染。
2. 准备电解液：选择适当的电解液，根据实际需求调整其pH值和浓度。
3. 搭建实验装置：将金属样品置于电解液中，确保样品完全浸泡在电解液中，并连接电极和电位计。
4. 开始测试：使用电位计测量金属样品表面的电位，并记录下来。
随着时间的推移，不断测量电位值。
5. 数据处理：根据测量到的电位值，绘制电位-时间曲线。
根据曲线的变化趋势，分析金属样品的腐蚀行为。
三、应用领域马尔文zeta电位测试方法广泛应用于材料科学、金属腐蚀、电化学等领域。
具体应用包括：1. 腐蚀评估：通过测量金属样品的电位变化，评估其腐蚀程度和腐蚀速率，为材料选择、防腐措施提供依据。
2. 材料研究：通过分析电位-时间曲线，研究材料的腐蚀机理、腐蚀行为和腐蚀动力学，为材料设计和改进提供指导。
3. 防腐材料测试：通过测量不同材料的电位变化，评估防腐材料的效果和耐久性。
4. 电化学分析：结合其他电化学测试方法，如极化曲线、交流阻抗谱等，综合评估材料的电化学性能和腐蚀行为。
总结：马尔文zeta电位测试方法是一种常见的电化学腐蚀测试方法，通过测量金属表面的电位变化来判断其腐蚀状态。
该方法具有简单、快速、准确的特点，广泛应用于材料科学、金属腐蚀、电化学等领域。
通过该方法的应用，可以评估材料的腐蚀程度和腐蚀速率，研究材料的腐蚀机理和腐蚀动力学，为材料设计和改进提供指导，同时也可以评估防腐材料的效果和耐久性，综合评估材料的电化学性能和腐蚀行为。
第八章 腐蚀试验方法
Z Rs
Z
1 1 Q2 R
2
1 1 Q1 R
1
含锌Ni(OH)2碱性电池的EIS谱图
0%的DOD(放电深度)时不同Zn含量的Zn-Ni(OH)2碱性充电电池的EIS谱图 H.Chen,JQ Zhang, J Solid State Electrochem,2005 9:421-428
复合元件的CDC示例
按规则(1)将这一等效电路表示为: R1CE-1 按规则(２),CE-1可以表示为 (Q2CE-2). 因此整个电路可进一步表示为： R1(Q2CE-2) 将复合元件CE-2表示成: W3CE-3 整个等效电路就表示成： R1(Q2(W3CE-3)) 将简单的复合元件CE-3表示出来。应表 示为(R4C5),于是电路可以用如下的 CDC表示：R1(Q2(W3(R4C5)))
EIS测量的前提条件
因果性条件: 测定的响应信号是由输入的扰动信号引起的； 线性条件: 对体系的扰动与体系的响应成线性关系； 稳定性条件: 电极体系在测量过程中是稳定的,当扰动停止后， 体系将回复到原先的状态； 有限性条件： 在整个频率范围内所测定的阻抗或导纳值是有限的.
阻纳的复平面(Nyquist)图
用上图装置测量的极化曲线（Zn和Cu面积相等）
E
Eoc（cu） 欧姆电阻压降iR Ec（cu） Ea（Zn）
Eoa（Zn）
i
imax
Evans极化图及其应用
Evans极化图
E
Eoc Ecor Eoa
Icor
I
英国科学家 Evans 是 世界最著名的腐蚀专家， 大气腐蚀理论创始人 ， 防腐包装技术的奠基者。 从事金属保护及金属电 化学研究工作。 1923 年 Evans 首先提出金属的大 气腐蚀理论 ，并阐述了 金属腐蚀的电化学特征， 特别强调了水蒸气的影 响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电化学腐蚀测量
1.溶液和电极：
倒入电解池待测溶液，放入1cm圆盘碳钢工作电极，饱和甘汞参比电极和铂金对电极，甘汞参比电极距离工作电极1-3mm。
2.选塔菲尔方法：
塔菲尔图参数设置如下图
碳钢采用默认电解池参数，如果使用其他工作电极，应改变电解池参数后点击确定。
选定60s电位变化量时点击稳定后开始，自动电位示波，60s内电位变化量不大于2mV，自动开始扫描。
亦可选择开路状态等待。
不锈钢丝扫描出的塔菲尔图如下：
扫描完成后，点击测量按钮，自动测量出腐蚀电流和腐蚀速率，亦可套入公式，计算出腐蚀速率。
RST5000系列电化学工作站自动测量可以得到腐蚀速率。
如果设置参数不好做出来的图从直观上明显不对，可以手动校正，方法：点击拟合阴、阳极段，就可以对阴极曲线或阴极曲线进行手动拟合，其值也自动在设置栏下面显示。
双击y 轴数值，作图的电流密度对数和电流密度可以互相转换，
腐蚀速度换算公式：
金属腐蚀速度可用腐蚀失重或腐蚀深度表示，也可用腐蚀电流密度表示。
它们之间可通过法拉第定律进行换算，即
corr corr i n M i nF M 41073.3-⨯==
υ （g/m 2h ） corr i n M d ρρυ31028.3-⨯==
(mm/年) 式中：υ为腐蚀速度（g/m 2h ）；d 为腐蚀深度(mm/年)；corr i 是腐蚀电流密度（μA/cm 2）; M
为金属的克原子量(g)；n 为金属的原子价；F 为法拉第常数； ρ为金属的密度（g/cm 3
）。
注：1.以上内容摘自《电化学测试技术》刘永辉 编著 P360~361;
以钢铁为例：M=56g ，n=2，ρ=7.83cm g ，
则腐蚀速度为： corr coor i i n
M 24
1004.11073.3--⨯=⨯=υ （g/m 2h ） 腐蚀深度为：
corr corr i i n M d 231017.11028.3--⨯=⨯==ρ
ρυ (mm/年) 将实际测的腐蚀电流密度corr i （单位：μA/cm 2）代入公式即可得出结果。
