甲基丙烯酸甲酯单体聚合
甲基丙烯酸甲酯单体聚合
一、实验目的：1)、了解本体聚合的原理，熟悉有机玻璃的制备方法；2)、掌握减压蒸馏的原理及操作过程。
二、实验原理：
甲基丙烯酸甲酯在过氧化苯甲酰引发剂存在下进行自由基聚合反应。
自由基加聚的工艺方法主要有四种：本体聚合、溶液聚合、悬浮聚合及乳液聚合。
本体聚合由于反应组成少，只是单体或单体加引发剂，所以产物较纯，但散热难控制；溶液聚合过程易控制，散热较快，不过产物中含溶剂（有些污染环境），后处理比较困难；悬浮聚合以水作溶剂，水无污染，散热好，易除去，但要求单体不溶于水，故在应用上受限制；乳液聚合反应机理不同，可以同时提高聚合速度聚合度，散热好，易操作。
甲基丙烯酸甲酯在BPO引发下自由基聚合：
自由基聚合属连锁反应，一般有三个基元反应：链引发，链增长，链终止（有时还会出现链转移）反应。
链引发：R +MM→RM链增长：
RM +M→RMM +M→RMMMM +M→…→﹋M链终止：
﹋M+ ﹋M→‘死’聚合物本实验采用本体聚合，当反应到一定程度时粘度增大，大分子链自由基活性降低，阻碍了链自由基的相互结合，使链终止速率减慢，而小分子单体却依然可以自由与链结合，链增长速率不会受到影响，从而导致自动加速效应，
内部温度急剧上升，又继续加剧反应，如此循环，而粘度又屏蔽热量，使局部温度过高，严重影响聚合物的性质，这是我们不想看到的。
图
1、为聚合反应的变化规律，图中曲线表明：聚合反应开始前有一段诱导期，聚合速率为零，体系无粘度变化。
在转化率超过20％以后，聚合速率显著增加，出现自动加速效应。
而转化率达到80％以后，聚合速率显著减小．最后几乎停止聚合，需要升高温度才能使聚合反应完全。
为避免出现自动加速效应，可通过冷却降温与控制粘度的方法，在预聚时控制粘度，并控制温度在
80~90℃时（引发剂的半衰期适当），以适应在较低温度下聚合。
为纯化甲基丙烯酸甲酯，我们用减压蒸馏的方法。
其原理就是利用温度与蒸气压的关系，通过抽气装置抽气以降低液体表面的压强因而只需较低的温度时达到的蒸气压就足够等于外压，从而使液体更易挥发厚度（mm）1‐1、
52‐34‐68‐1214‐2530‐45偶氮二异丁腈（%） 0、0
60、0
60、0
60、02
50、020 0、005聚合配方中引发剂的含量应视制备的模具厚度而定，一般情况如下：
三、实验仪器及药品：仪器：试管具塞锥形瓶恒温水浴锅药品：过氧化苯甲酰（BPO)
甲基丙烯酸甲酯（MMA)
四、实验流程
五、实验步骤：
1、预聚洗净并干燥玻璃仪器，加热水浴锅到80~90℃。
称取0、05g 引发剂 BPO 放入带磨口的小锥形瓶中，再加入15ml 单体MMA。
在水浴锅中加热锥形瓶，盖上塞子（不要老是摇动），当瓶内的预聚物粘度与甘油（或新鲜蜂蜜）粘度相近时，立即停止加热，冷却至室温。
2、灌模取一干燥洁净的试管（可适当地加些许装饰物），为避免有气泡产生，将预聚物缓慢、呈细流线状倒入试管中，注意切勿完全灌满，应预留一定空间以防胀裂。
3、聚合将试管封口，放在40~50℃的烘箱中聚合24 小时，直至硬化。
最后在100℃情况下处理 0、5 至1 小时，使反应趋于完全。
4、脱模敲碎试管，得聚合物有机玻璃。
六、实验结果最后得无色透明的有机玻璃，附产品图如下七、实验思考题1）、制备有机玻璃时，为什么需要首先制成具有一定粘度的预聚物?答：解决散热，聚合反应是一个放热反应，制成具有一定粘度的预聚物可以避免自动加速作用而引起的爆聚现象，减少因为爆聚上升的气泡、不均匀的问题。
以及单体转化为聚合物时由于比重不同而引起的体积收缩问题。
2）、在本体聚合反应过程中，为什么必须严格控制不同阶段的反应温度?答：先高温是引发聚合,但是
本体聚合是放热反应，当温度升高到一定程度时会产生爆聚现象，所以当反应物反应达到一定粘度的预聚物，要降低温度，低温段是让其稳定，避免聚合时自身会产生温度,降温是避免暴聚产生气泡,后期高温是使其单体聚合更完全。
3）、凝胶效应进行完毕后，提高反应温度的目的何在?答：因为预聚后，为了防止在高温下聚合，出现暴聚的现象，导致实验的失败，是在较低的温度下进行聚合的，这样聚合不能进行完全，还有部分的单体未反应,因此需要在较高的温度下再反应一段时间，使反应趋于完全。
:。
甲基丙烯酸甲酯的本体聚合实验报告
甲基丙烯酸甲酯的本体聚合实验报告
本体聚合实验的目的是通过将某些原料添加到一定量的丙烯酸甲酯中，将其进行热反应来制备高分子单体。
本次实验中使用的原料是甲基丙烯酸甲酯（MMA），本体聚合的温度为80℃，聚合时间为6个小时，反应器为20ml物料容器，旋转速度为200r/min，通气量为500ml/min，操作室环境温度为20-25℃。
本体聚合过程中，首先将甲基丙烯酸甲酯溶于 2-丙醇中，并加入其他原料，即ABS 树脂、有机硅树脂、组份使用量不应超过2％，加热至某一恒定温度（即本体聚合的温度），当反应温度达到稳定状态后，20ml反应瓶内的本体聚合反应开始，此时，静止时间每15分钟视察反应进展，同时视察底部沉淀产物；聚合反应结束后，终止反应，放置4小时进行沉淀，采用离心机200r/min离心处理，滤除残留溶剂中的有机物；然后，取出产物，在烘箱中烘烤，温度50℃，封存待用。
本文在本体聚合实验中，使用的是以甲基丙烯酸甲酯为主的溶剂，其他原料的使用量不超过2％。
本体聚合反应瓶装混合液体温度调至80℃，极易受到温度波动，建议施工时及时注意温度控制；进行本体聚合反应时，建议每15分钟视察反应的进展，以确认是否出现异常情况；聚合反应结束后，冷却并过滤残留溶剂，实验产物经烘箱烘烤后封存至封存处，以期待下次使用。
总之，本体聚合是一种常用的高分子合成方法，可以将多种原料经热反应来合成新的高分子单体、复合物以及重要的有机高分子材料，作为甲基丙烯酸甲酯的本体聚合实验，通过良好的操作技术，可以实现有效的合成高分子单体。
甲基丙烯酸甲酯聚合条件
甲基丙烯酸甲酯聚合条件
甲基丙烯酸甲酯是一种重要的单体，被广泛用于聚合反应中。
聚合是指将小分子化合物通过化学反应连接成大分子化合物的过程。
甲基丙烯酸甲酯聚合条件是指在聚合反应中所需要的温度、压力、催化剂和溶剂等条件。
聚合反应需要一定的温度。
温度对聚合反应的速率和产物的性质有很大的影响。
一般而言，甲基丙烯酸甲酯聚合反应的温度在室温到100摄氏度之间。
温度过高会导致聚合反应过快，产物质量不稳定；温度过低则会使聚合反应速率过慢。
聚合反应需要一定的压力。
压力可以影响反应物的活性和扩散速率。
一般而言，甲基丙烯酸甲酯聚合反应的压力在常压到几个大气压之间。
压力过高会导致反应物难以扩散，反应速率减慢；压力过低则会导致反应物活性降低，反应速率也会减慢。
聚合反应还需要一定的催化剂。
催化剂可以提高反应速率，降低反应活化能。
对于甲基丙烯酸甲酯聚合反应而言，常用的催化剂有过氧化苯甲酰、过氧化二异丙基苯和过硫酸铵等。
催化剂的选择要根据具体的反应条件和要求来确定。
溶剂也是甲基丙烯酸甲酯聚合反应中的重要条件之一。
溶剂可以提供反应物的扩散介质，调节反应物的活性。
常用的溶剂有甲苯、二甲基甲酰胺和乙酰丙酮等。
溶剂的选择要考虑反应物的溶解度和反
应条件的要求。
甲基丙烯酸甲酯聚合条件包括温度、压力、催化剂和溶剂等。
在实际应用中，需要根据具体的反应要求和条件来确定最佳的聚合条件。
通过合理调节这些条件，可以实现甲基丙烯酸甲酯的高效聚合反应，得到所需的聚合物产物。
低分子量聚甲基丙烯酸甲酯
低分子量聚甲基丙烯酸甲酯低分子量聚甲基丙烯酸甲酯（下文简称LM（MMA））是一种常见的高分子材料，它是由甲基丙烯酸甲酯单体聚合而成的低分子量聚合物。
LM（MMA）具有一系列优良特性，如优异的成膜性、透明度、耐溶剂性、附着力和耐久性等，使其被广泛应用于包装、涂料、喷漆、印刷、胶黏剂等领域。
首先，LM（MMA）具有优异的成膜性。
在制备涂料、喷漆、印刷油墨等产品中，聚合物的成膜性是至关重要的一个性能指标。
这是因为成膜性能越好，涂层/薄膜的耐久性、外观、漆膜平整度和光泽度等指标就越优良。
LM（MMA）具有较高的玻璃化温度和较低的 Tg （玻璃化转变温度），这些性能使其在制备涂料等产品时具有优异的成膜性能，同时可为制备高质量的涂层/薄膜提供保障。
其次，LM（MMA）具有良好的透明度。
在包装、涂料、喷漆、印刷、粘接等领域中，材料的透明度是十分重要的一个指标，透明度好的材料能够为最终产品的视觉效果带来显著的提升。
LM（MMA）的聚合物分子链中不含分支结构，这使它的分子比较规则，分布较为均匀，从而保证了其较高的透明度。
再次，LM（MMA）具有优秀的耐溶剂性。
在制备涂料和胶黏剂等产品时，耐溶剂性是十分重要的一个性能指标。
如果聚合物在接触有机溶剂后出现膨胀、变色、溶解等情况，将会导致最终产品的性能下降，甚至无法使用。
由于LM（MMA）的聚合物链较为致密，因此其具有较好的耐溶剂性能，能够在各类溶剂环境下保持较为稳定的性能。
此外，LM（MMA）还具有良好的附着力和耐久性。
在制备各种涂层、薄膜和胶黏剂时，附着力和耐久性是结构材料必备的性能指标。
LM（MMA）的聚合物链具有类似于发丝状的立体结构，并且聚合链之间形成了相互交联的关系，这样的结构有利于其在接触有机硅、金属、陶瓷等基材时实现良好的附着力和耐久性。
总之，低分子量聚甲基丙烯酸甲酯是一种性能卓越的高分子材料。
其在包装、涂料、喷漆、印刷、粘接等领域中有着广泛的应用，且在未来的发展中有着广阔的市场潜力。
甲基丙烯酸甲酯、甲基丙烯酸丁酯、甲基丙烯酸的聚合物
甲基丙烯酸甲酯、甲基丙烯酸丁酯、甲基丙烯酸的聚合物甲基丙烯酸甲酯、甲基丙烯酸丁酯和甲基丙烯酸是三种重要的化工原料，它们通过聚合反应可以形成多种高分子聚合物，广泛应用于涂料、橡胶、塑料、纺织品等领域。
本文将从聚合原理、应用领域、市场前景等方面展开全面评估，并深入讨论这三种化合物的聚合物特性，以及对应用领域的影响和意义。
一、聚合原理1. 甲基丙烯酸甲酯的聚合原理甲基丙烯酸甲酯是一种重要的聚合物单体，其聚合原理主要通过自由基聚合反应实现。
在聚合过程中，单体分子之间发生链转移和自由基引发聚合，最终形成聚甲基丙烯酸甲酯聚合物。
2. 甲基丙烯酸丁酯的聚合原理甲基丙烯酸丁酯同样是一种常见的聚合物单体，其聚合原理与甲基丙烯酸甲酯类似，主要通过自由基聚合反应实现。
在聚合过程中，单体分子发生聚合链的延伸，最终形成聚甲基丙烯酸丁酯聚合物。
3. 甲基丙烯酸的聚合原理甲基丙烯酸作为一种重要的聚合物单体，其聚合原理同样涉及自由基聚合反应，其分子通过链转移和引发聚合的方式生成聚甲基丙烯酸聚合物。
二、应用领域1. 涂料领域这三种聚合物在涂料领域有着广泛的应用，它们可以用作涂料的基础材料，具有良好的耐候性、耐腐蚀性和耐磨性，可以应用于建筑涂料、汽车涂料等方面。
2. 橡胶领域在橡胶制品中，这些聚合物可以作为增塑剂或改性剂，提高橡胶制品的强度、耐磨性和耐老化性能，广泛应用于汽车轮胎、工业密封件等方面。
3. 塑料领域这些聚合物在塑料领域也有着重要的应用，可以用于制备各种类型的塑料制品，如包装材料、工程塑料、日用品塑料等。
4. 纺织品领域在纺织品领域，这些聚合物可以用作涂层材料或添加剂，提高纺织品的防水性、抗菌性和耐磨性，应用于户外服装、功能性面料等方面。
三、市场前景由于涂料、橡胶、塑料、纺织品等领域的不断发展，这三种聚合物的市场需求持续增加。
人们对产品性能和环保要求的提升，也促使这些聚合物在市场上有着广阔的发展前景。
四、个人观点和总结这三种聚合物作为重要的化工原料，在涂料、橡胶、塑料、纺织品等领域有着广泛的应用前景。
甲基丙烯酸甲酯聚合物的综合试验

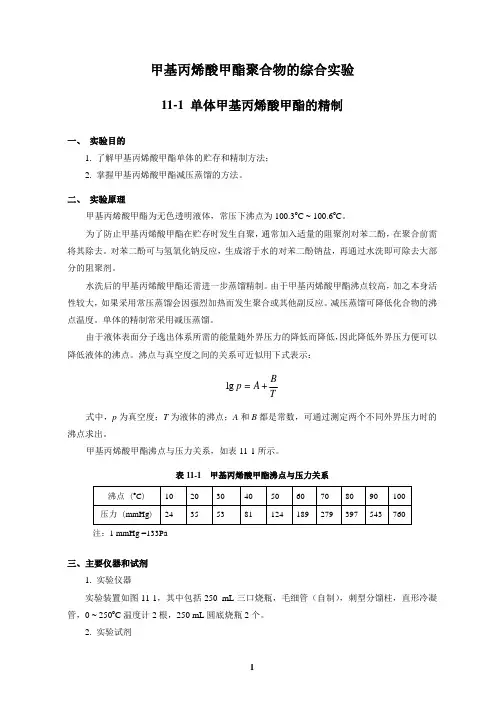

甲基丙烯酸甲酯聚合物的综合实验11-1 单体甲基丙烯酸甲酯的精制一、 实验目的1. 了解甲基丙烯酸甲酯单体的贮存和精制方法；2. 掌握甲基丙烯酸甲酯减压蒸馏的方法。
二、 实验原理甲基丙烯酸甲酯为无色透明液体，常压下沸点为100.3o C ~ 100.6o C 。
为了防止甲基丙烯酸甲酯在贮存时发生自聚，通常加入适量的阻聚剂对苯二酚，在聚合前需将其除去。
对苯二酚可与氢氧化钠反应，生成溶于水的对苯二酚钠盐，再通过水洗即可除去大部分的阻聚剂。
水洗后的甲基丙烯酸甲酯还需进一步蒸馏精制。
由于甲基丙烯酸甲酯沸点较高，加之本身活性较大，如果采用常压蒸馏会因强烈加热而发生聚合或其他副反应。
减压蒸馏可降低化合物的沸点温度。
单体的精制常采用减压蒸馏。
由于液体表面分子逸出体系所需的能量随外界压力的降低而降低，因此降低外界压力便可以降低液体的沸点。
沸点与真空度之间的关系可近似用下式表示：TBA p +=lg 式中，p 为真空度；T 为液体的沸点；A 和B 都是常数，可通过测定两个不同外界压力时的沸点求出。
甲基丙烯酸甲酯沸点与压力关系，如表11-1所示。
表11-1 甲基丙烯酸甲酯沸点与压力关系沸点 (o C )1020 30 40 50 60 70 80 90 100 压力 (mmHg ) 24355381124189279397543760注：1 mmHg =133Pa三、主要仪器和试剂1. 实验仪器实验装置如图11-1，其中包括250 mL 三口烧瓶，毛细管（自制），刺型分馏柱，直形冷凝管，0 ~ 250o C 温度计2根，250 mL 圆底烧瓶2个。
2. 实验试剂甲基丙烯酸甲酯，氢氧化钠，无水硫酸钠。
图11-1 减压蒸馏装置1—蒸馏瓶；2—毛细管；3—刺型分离柱；4—温度计；5—直形冷凝管；6—分流头；7—前馏分接收瓶；8—接收瓶；9—温度计四、实验步骤1. 在500 mL分液漏斗中加入250 mL甲基丙烯酸甲酯单体，用5%氢氧化钠溶液洗涤数次至无色（每次用量40 ~ 50 mL），然后用去离子水洗至中性，用无水硫酸钠干燥一天。
实验二 甲基丙烯酸甲酯本体聚合

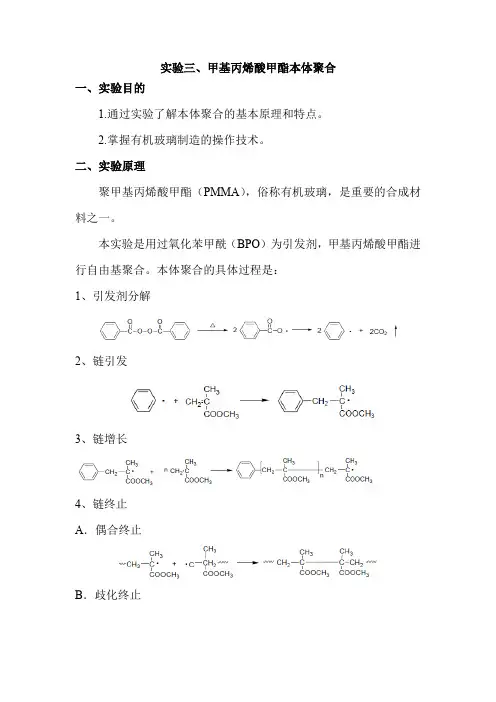

实验三、甲基丙烯酸甲酯本体聚合一、实验目的1.通过实验了解本体聚合的基本原理和特点。
2.掌握有机玻璃制造的操作技术。
二、实验原理聚甲基丙烯酸甲酯（PMMA），俗称有机玻璃，是重要的合成材料之一。
本实验是用过氧化苯甲酰（BPO）为引发剂，甲基丙烯酸甲酯进行自由基聚合。
本体聚合的具体过程是：1、引发剂分解2、链引发3、链增长4、链终止A．偶合终止B．歧化终止其中，甲基丙烯酸甲酯在60℃以上时聚合，以歧化终止为主。
本体聚合由于反应组成少，只是单体或单体加引发剂，所以产物较纯，但散热难控制，在工业化生产中较少采用。
本体聚合反应是一个连锁反应，反应速度很快，伴随着聚合物的生成出现自动加速现象，并且甲基丙烯酸甲酯不是聚合物的良溶剂，长链自由基有一定程度的卷曲，自动加速效应更加明显。
随着粘度增加，散热困难，会发生“爆聚”。
因此，本体聚合要求严格控制不同反应阶段的温度，随时排除反应热是很有必要的。
由上图可见，在本体聚合反应开始前通常有一段诱导期，聚合速度为零，体系无粘度变化，然后反应逐步进行。
当转化率超过20%之后，聚合速度显著加快，称为自动加速效应，此时若控制不当，体系易发生爆聚产生大量气泡而使产品性能变坏。
而转化率达80%之后，聚合速率显著减小，最后几乎停止聚合反应，需升高温度才能使之完02040608010012014016020406080100i n v e r t i n g r a t i o (%)t(min)全聚合。
三、实验仪器和试剂试管圆底烧瓶水浴锅温度计模子甲基丙烯酸甲酯过氧化二苯甲酰（BPO）四、实验流程五、注意事项1 在预聚过程中需要严格控制温度以及预聚物粘度。
2 溶解BPO时不宜剧烈摇晃。
六、实验步骤、现象及分析得到两份无色透明的有机玻璃，但表面有一层乳白色的小点，处于模具顶部的边缘部分并非坚硬的玻璃状，橡胶质感较强，其中一块加有树叶的还有气泡（如下图）因为顶部边缘与氧气接触较多，氧在低温时的阻聚作用，使聚合反应停留在弹性状态造成的。
甲基丙烯酸甲酯的聚合
实验二甲基丙烯酸甲酯的聚合一、目的要求1．掌握甲基丙烯酸甲酯减压蒸馏精制的方法2．熟悉甲基丙烯酸甲酯本体聚合的特点和聚合方法二、基本原理甲基丙烯酸甲酯为无色透明液体，为方便贮存加入少量阻聚剂（如对苯二酚），对苯二酚可与氢氧化钠反应生成溶于水的盐，通过水洗即可去除掉大部分，然后进行蒸馏进一步精制，由于甲基丙烯酸甲酯沸点较高，如采用常压蒸馏会因温度过高发生聚合等副反应，因此通常采用减压蒸馏。
本体聚合是指单体仅在少量引发剂存在下进行的聚合反应，具有产品纯度高和无需后处理等优点，但是由于体系粘度大，聚合热难以散去，反应控制困难。
本体聚合进行到一定程度，体系粘度大大增加，大分子链的移动困难，而单体分子的扩散受到的影响不大，链引发和链增加反应照常进行，而增长链自由基的终止受到限制，结果使得聚合反应速度增加，聚合物分子量变大，出现自动加速效应，更高的聚合速率导致更多的热量生成，如果聚合热不能及时散去，会使局部反应加速进行失去控制，因此，自由基本体聚合中控制聚合速率是使聚合反应平稳进行的关键。
三、仪器与药品1．500ml三口瓶，500ml分液漏斗，毛细管（自制），刺型分馏柱，100℃温度计，接受瓶，真空水泵，三颈瓶，冷凝管，水浴锅，电动搅拌器等。
2．甲基丙烯酸甲酯（A.R.），氢氧化钠（C.P.），过氧化本甲酰（A.R.），硅油，高纯氮气。
四、实验步骤1．在500mL分液漏斗中加入250mL甲基丙烯酸甲酯单体，用事先配置好的10％氢氧化钠水溶液反复振荡洗涤数次至无色，每次用量为40～50mL，然后再用去离子水洗至中性，用pH试纸测试呈中性即可。
再用无水硫酸纳或无水氯化钙进行干燥（每升单体100g），干燥30min。
2．安装减压蒸馏装置，并与真空体系、高纯氮体系连接。
要求整个体系密闭。
开动真空水泵抽真空，并用煤气灯烘烤三口烧瓶、分流柱、冷凝管、接受瓶等玻璃仪器，尽量除去系统中的空气，然后关闭抽真空活塞和压力计活塞，通高纯氮至正压。
聚甲基丙烯酸甲脂(PMMA)的性能及优缺点
对某些化学品的耐受性差
PMMA对某些化学品的耐受性较差，如酸、碱等腐蚀性物质。
在接触这些化学品时，需要采取适当的防护措施，如使用防腐剂或涂层保护，以防止材料受到腐蚀或破坏。
感谢您的观看
THANKS
PMMA具有高度的透明性、耐候性和加工性 ，广泛应用于建筑、汽车、航空航天、光学 仪器等领域。
PMMA的化学结构
PMMA的分子结构由重复的甲基丙烯酸甲酯单元组成，每个单元都包含甲基(-CH3)、 丙烯酸基(-COOH)和甲酯基(-OCH3)。
PMMA的分子链呈线性结构，分子间以较弱的范德华力相互作用，容易进行熔融和 加工。
热性能
耐热性良好
PMMA的耐热性较好，可在-40℃至80℃的温 度范围内使用。
热膨胀系数小
PMMA的热膨胀系数较小，因此在使用过程中 尺寸稳定性较好。
阻燃性
PMMA具有一定的阻燃性，不易燃烧。
电性能
绝缘性能良好
PMMA具有良好的绝缘性能，可用于制造绝 缘材料。
稳定的电性能
在正常工作条件下，PMMA的电性能相对稳 定。
低色散
PMMA的折射率相对稳定，具有较低的色散，因此能 够很好地保持图像的清晰度。
耐紫外线
PMMA不易受紫外线影响，长期暴露在阳光下不易变 色。
机械性能
01
02
03
高冲击强度
PMMA具有较高的冲击强 度，不易破裂。
良好的加工性能
PMMA易于加工，可以通 过注塑、挤出、吹塑等工 艺成型。
重量轻
相对其他塑料，PMMA的 密度较小，重量轻。
PMMA的聚合度可从数百到数千不等，聚合度越高，PMMA的机械性能和耐热性能 越好。
PMMA的应用领域
甲基丙烯酸甲酯聚合物
甲基丙烯酸甲酯聚合物1. 简介甲基丙烯酸甲酯聚合物是一种聚合物材料，由甲基丙烯酸甲酯单体经过聚合反应制得。
它具有广泛的应用领域，包括涂料、粘合剂、塑料等。
2. 聚合反应甲基丙烯酸甲酯聚合物的制备过程主要通过自由基聚合反应进行。
在这个过程中，首先将甲基丙烯酸甲酯单体与引发剂和溶剂混合，在一定温度下进行反应。
引发剂能够引发自由基反应，使得单体分子之间的双键开启并形成链式结构。
随着时间的推移，链式结构逐渐增长，并最终形成高分子量的聚合物。
3. 物理性质甲基丙烯酸甲酯聚合物具有以下特性： - 高度可溶性：由于其化学结构中含有大量极性基团，因此可以与许多溶剂相容并形成稳定的溶液。
- 耐候性：甲基丙烯酸甲酯聚合物具有出色的耐候性，可以在室温下长时间保持其物理和化学性质不变。
- 透明度：甲基丙烯酸甲酯聚合物具有较高的透明度，可以用于制备透明材料或涂层。
4. 应用领域4.1 涂料甲基丙烯酸甲酯聚合物在涂料领域中得到广泛应用。
由于其优异的可溶性和耐候性，它可以作为涂料的主要成分。
这种聚合物可以形成均匀的薄膜，并具有良好的附着力和耐久性。
此外，它还能够提供一定的抗紫外线和化学腐蚀的能力，从而保护被涂物表面。
4.2 粘合剂甲基丙烯酸甲酯聚合物也被广泛应用于粘接领域。
由于其高度可溶性和粘附力，它可以与各种材料（如金属、塑料、玻璃等）有效结合。
这种聚合物还具有较高的强度和耐久性，使得它在工业生产中成为一种理想的粘接剂。
4.3 塑料甲基丙烯酸甲酯聚合物可以作为塑料的基础材料。
它具有良好的可塑性和成型性能，可以通过注塑、挤出等工艺制备各种形状的制品。
这种聚合物制成的塑料具有较高的透明度和耐候性，广泛应用于包装、建筑、电子等领域。
5. 总结甲基丙烯酸甲酯聚合物是一种重要的聚合物材料，具有优异的可溶性、耐候性和透明度。
它在涂料、粘合剂和塑料等领域中得到广泛应用，并展示出出色的性能。
随着科学技术的不断发展，甲基丙烯酸甲酯聚合物将继续在各个领域发挥重要作用，并推动相关产业的进步与创新。
甲基丙烯酸甲酯的本体聚合
甲基丙烯酸甲酯的本体聚合一、实验目的了解甲基丙烯酸甲酯的自由基聚合原理，掌握本体聚合的方法；熟悉有机玻璃的制备及成型方法。
二、基本原理本体聚合是烯类单体在没有介质的情况下，单体本身在引发剂或催化剂等作用下进行的聚合，而自由基聚合可以通过本体聚合实现。
本体聚合的特点是产物纯净，尤其可以得到透明制品，所需设备简单。
甲基丙烯酸甲酯（MMA）通过本体聚合方法可以制得有机玻璃。
聚甲基丙烯酸甲酯由于有庞大的侧基存在，为无定形固体，其最突出的性能具有高度的透明性，其比重小，故制品比同体积无机玻璃制品轻巧得多。
同时又具有一定的耐冲击强度与良好的低温性能，是航空工业与光学仪器制造工业的重要原料。
聚甲基丙烯酸甲酯表面光滑，在一定的弯曲限度内，光线可在其内部传导而不逸出，故外科手术中利用它把光线输送到口腔喉部作照明。
聚甲基丙烯酸甲酯的电性能优良，是很好的绝缘材料。
由于甲基丙烯酸甲酯单体比重只有0.94g/cm3，而聚合物比重为1.17 g/cm3，故有较大的体积收缩。
三、仪器和试剂主要仪器设备：试管四颈瓶冷凝管恒温水浴搅拌器四、实验步骤称取16ml甲基丙烯酸甲酯，并用玻璃纸准确称取0.3g（占单体量0.2%）的过氧化苯甲酰，混合放进锥形瓶中，装上回流冷凝管，以水浴加热保持85～90℃。
注意引发剂是否全部分解完全，观察现象，看有无气泡产生。
经15～20min后，体系稍有粘稠状时，换冷水浴冷却到40℃左右。
将反应物倒入预先洗净烘干的小试管中，密封试管口，移入40～50℃烘箱中放置2～3天。
到固化阶段后，再在115℃士5℃处理1h，使聚合达到完全，冷却后脱模。
五、注意事项MMA在本体聚合中的突出特点是有“凝胶效应”，即在聚合过程中，当转化率达到10％～20％时，聚合速率突然加快，物料的粘度骤然上升，以致发生局部过热现象。
其原因是由于随着聚合反应的进行，物料的粘度增大，活性增长链移动困难，致使其相互碰撞而产生的链终止下降；相反，单体分子扩散作用不受影响，因此活性链与单体分子结合进行链增长的速率不变，总的结果是聚合总速率增加，以致发生爆发性聚合，即“爆聚”现象。
