电缆井施工方法
(精简版)电缆井施工方案
(精简版)电缆井施工方案1. 施工准备- 确认施工地点和电缆井的位置，进行现场勘查，确保施工安全。
- 根据设计图纸，准备所需材料和设备。
- 组织施工人员，进行技术交底和安全培训。
2. 施工方法1. 开挖基坑：按照设计要求，进行电缆井的基坑开挖，保证基坑的稳定性和排水系统。
2. 钢筋工程：按照设计图纸，绑扎电缆井的钢筋，保证钢筋的质量和焊接的牢固。
3. 模板工程：搭建电缆井的模板，确保模板的稳定性和接缝的严密。
4. 混凝土浇筑：采用泵送混凝土浇筑电缆井，保证混凝土的密实性和强度。
5. 回填土方：混凝土浇筑后，及时进行回填土方，并分层夯实。
3. 施工要求- 基坑开挖时，应遵循“先截后挖”的原则，保证施工安全。
- 钢筋工程应符合国家相关规范，保证钢筋的焊接质量和搭接长度。
- 模板工程应保证接缝严密，防止混凝土漏浆。
- 混凝土浇筑应均匀，防止出现蜂窝麻面。
- 回填土方应分层夯实，防止电缆井变形。
4. 质量控制- 施工过程中，严格按照设计图纸和技术规范进行施工。
- 施工完成后，对电缆井进行验收，确保质量符合要求。
- 建立质量记录，方便后期维护和管理。
5. 安全措施- 施工现场应设置安全警示标志，提醒施工人员注意安全。
- 施工人员应佩戴安全帽、安全带等防护用品。
- 定期进行安全检查，发现安全隐患及时整改。
6. 环境保护- 施工过程中，应做好环境保护工作，防止污染土壤和水源。
- 妥善处理废弃物，避免对环境造成污染。
7. 施工组织- 施工前，组织技术交底和安全培训，确保施工人员了解施工要求和安全措施。
- 施工过程中，安排专人对施工现场进行巡查，确保施工进度和质量。
- 施工完成后，组织验收，确保施工成果符合要求。
电缆井施工方案
电缆井施工方案1. 施工前准备1.1 设计要求在施工前，应详细阅读电缆井的设计图纸和施工说明书，了解电缆井的设计要求和技术参数。
1.2 施工材料根据设计要求，提前准备合格的电缆井施工材料，包括电缆井井体、井盖、井座、电缆管等。
1.3 施工设备准备合适的施工设备，包括挖掘机、推土机、混凝土泵、搅拌机、吊车等。
1.4 施工人员组织具备相关资质的施工人员，并对施工人员进行技术培训和安全教育。
2. 施工流程2.1 电缆井位置定位根据设计图纸，使用测量仪器进行电缆井的位置定位，确保电缆井的位置准确无误。
2.2 挖掘基坑使用挖掘机等设备挖掘电缆井的基坑，基坑的尺寸应符合设计要求。
2.3 安装井体将电缆井井体放入基坑中，调整井体位置，使其垂直度和平面度符合设计要求。
2.4 连接井盖和井座在井体顶部安装井盖和井座，确保井盖和井座的密封性和稳定性。
2.5 铺设电缆管从电缆井入口开始，铺设电缆管，电缆管的铺设应平整、牢固。
2.6 回填土方在电缆井施工完成后，及时回填土方，回填土方应分层夯实。
2.7 清理现场施工完成后，清理现场，确保施工场地整洁有序。
3. 质量控制在施工过程中，应严格按照设计要求和施工规范进行施工，确保电缆井的施工质量。
3.1 施工材料验收对施工材料进行验收，确保施工材料的质量符合设计要求。
3.2 施工过程监控对施工过程进行监控，确保施工过程中的各项操作符合设计要求和施工规范。
3.3 施工质量验收在施工完成后，对电缆井进行质量验收，确保电缆井的质量符合设计要求。
4. 安全措施在施工过程中，应严格遵守国家有关安全生产的法律、法规和规定，确保施工安全。
4.1 安全生产责任制明确各级领导和员工的安全生产职责，确保安全生产责任到人。
4.2 安全教育培训对施工人员进行安全教育培训，提高施工人员的安全意识和安全技能。
4.3 施工现场安全管理加强施工现场的安全管理，确保施工现场的安全秩序井然。
4.4 应急预案制定应急预案，应对突发事件和紧急情况。
电缆井施工方案
一、钢筋绑扎工艺1、基础底板钢筋绑扎(1) 核对钢筋半成品：按设计图纸核对加工的半成品钢筋，对其规格型号、形态、尺寸、外观质量等进行检验，挂牌标识。
(2) 划钢筋位置线：依据图纸标明的钢筋间距，从距模板端头5cm 起，用墨斗在混凝土垫层上弹出位置线。
(3) 按弹出的钢筋位置线，先铺底板下层钢筋，如设计无要求，普通状况下先铺短向钢筋，再铺长向钢筋。
(4) 钢筋绑扎时，挨近外围两行的相交点每点都绑扎，中间部份的相交点可相隔交织绑扎，双向受力的钢筋必需将钢筋交叉点全部绑扎。
绑扎时采用八字扣或者交织变换方向绑扎，必需保证钢筋不位移。
(5) 底板如有基础梁，可预先分段绑扎骨架，然后安装就位，或者依据梁位置线就地绑扎成型。
(6) 基础底板采用双层钢筋时，绑完下层钢筋后，摆放钢筋马凳或者钢筋支架，(间距以人踩不变形为准，普通为1m 摆布 1 个为宜)。
在马凳上摆放纵横两个方向定位钢筋，钢筋上下次序及绑扎方法同底板下层钢筋。
(7) 基础底板和基础梁钢筋接头位置要符合设计要求，同时进行抽样检测。
(8) 钢筋绑扎完毕后，进行垫块的码放，间距1m 为宜，厚度满意钢筋爱护层要求。
(9) 依据弹好的墙、柱位置线，将墙、柱伸入基础的插筋绑扎坚固，插入基础深度和甩出长度要符合设计及规范要求，同时用钢管或者钢筋将钢筋上部固定，保证甩筋位置精确，垂直，不歪斜、倾倒、变位。
2 、墙钢筋绑扎(1) 将预埋的插筋清理干净(若有)，按1:6 调整其爱护层厚度符合规范要求。
先绑2~4 根竖筋，并画好横筋分挡标记，然后在下部及齐胸处绑两根横筋定位，并画好竖筋分档标记。
普通状况横筋在外，竖筋在里，所以先绑竖筋后绑横筋，横竖筋的间距及位置应符合设计要求。
(2) 墙筋为双向受力钢筋，全部钢筋交叉点应逐点绑扎，竖筋搭接范围内，水平筋不少于三道。
横竖筋搭接长度和搭接位置，符合设计图纸和施工规范要求。
(3) 双排钢筋之间应绑间距支撑和拉筋，以固定钢筋间距和爱护层厚度。
电缆井施工
（1）电缆井施工1）施工顺序挖槽→浇垫层→钢筋绑扎→支模→浇砼→井筒砌筑2）施工方法挖槽、验槽施工方法同前述不再重复。
电力井工程按照施工内容分为钢筋、模板、混凝土和井筒四项，具体说明如下：a．钢筋工程钢筋加工工艺流程：钢筋除锈→钢筋调直→钢筋断料→弯曲成型→挂牌堆放钢筋a）钢筋加工的质量要求钢筋下料前应通过原材试验，并经过外观检验，无刻痕、劈裂等外伤。
钢筋的断口不得有马蹄形或起弯现象，不得有裂纹。
钢筋下料前应设刻度尺和下料挡板，以保证下料准确，长度不允许偏差超过±3mm，起弯点允许位移为3mm，箍筋边长误差±2mm。
箍筋下料用砂轮切断机下料。
其它直径钢筋用钢筋切断机下料，加工成型的钢筋应按规格、料单成捆整齐码放，下用木方垫起，上覆盖塑料布，并挂上标签，以防污染、错用。
b）钢筋绑扎(1)墙筋绑扎墙筋的布设位置：墙筋的水平筋布置在内，竖向钢筋布置在外。
水平筋在转角处丁字形连接处应锚入墙柱内。
墙筋及暗柱，凡在转角．丁字形连接处，根据墙面弹线，吊好垂线后绑扎，以利于立模。
为了保证墙体纵横向筋间距均匀，双排筋间距尺寸位置准确，绑扎时设横向梯子筋控制钢筋位置，水平向梯子筋间距0.8M。
墙筋绑扎：横、竖向钢筋交叉点逐点绑扎，绑尾甩向墙板内，绑扎扣采用八字型分布。
墙上洞口加强筋按设计要求绑扎。
c）板筋绑扎板筋绑扎时，应先划好分格标志，然后才开始绑扎。
顶板、底板横向受力筋在外侧，纵向筋在内侧。
下铁绑完后，用5㎝厚垫块将底筋架起，垫块间距600mm，梅花形布设。
上、下铁之间用纵向梯子筋架起，梯子筋用纵向钢筋代替，间距400mm。
负筋绑好后，严禁在上面乱踩乱踏。
钢筋绑扎完后，首先要自检，自检合格后，报请监理工程师隐蔽验收，验收合格后方可进行下一道工序。
b．模板工程a）基础侧模板基础底板外侧模用600*900mm和450*900mm钢模，内侧吊模用200*1200钢模，横向通长钢管加固。
两侧导墙用钢管对拉支撑，外侧支撑用钢管或木方顶撑在土坡上，间距不大于1200mm。

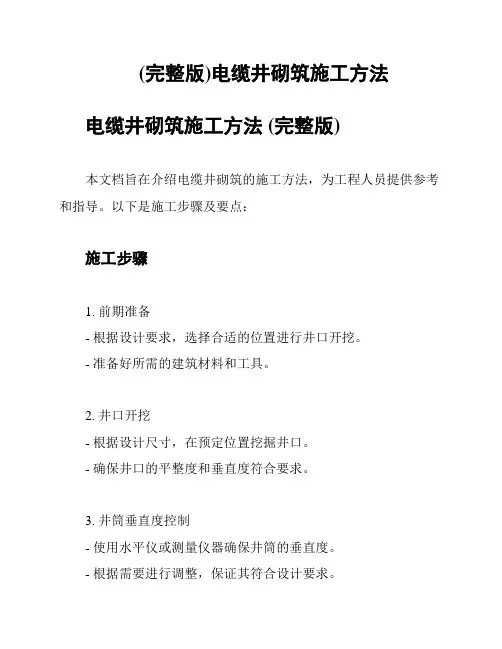

(完整版)电缆井砌筑施工方法
(完整版)电缆井砌筑施工方法电缆井砌筑施工方法 (完整版)
本文档旨在介绍电缆井砌筑的施工方法，为工程人员提供参考和指导。
以下是施工步骤及要点：
施工步骤
1. 前期准备
- 根据设计要求，选择合适的位置进行井口开挖。
- 准备好所需的建筑材料和工具。
2. 井口开挖
- 根据设计尺寸，在预定位置挖掘井口。
- 确保井口的平整度和垂直度符合要求。
3. 井筒垂直度控制
- 使用水平仪或测量仪器确保井筒的垂直度。
- 根据需要进行调整，保证其符合设计要求。
4. 砌筑电缆井壁
- 在井口周围搭建脚手架，为施工提供支撑。
- 准备好砂浆或混凝土，开始砌筑电缆井壁。
- 根据设计要求，确保井壁的厚度和强度。
5. 安装井盖和配套设施
- 在井筒顶部安装适当的井盖，保护井内设备和电缆。
- 根据需要，安装通风设施和其它配套设备。
6. 结束工程
- 清理施工现场，确保安全和环保。
- 检查井筒和井盖的质量，确保其符合设计和验收标准。
注意事项
- 施工过程中应严格按照施工图纸和设计要求操作。
- 施工人员要掌握基本的安全操作规范，佩戴必要的安全防护用品。
- 对搭建脚手架、砌筑井壁等关键环节，应进行质量检查和验收。
- 施工结束后，将施工材料、废弃物等进行妥善处理，保持施工现场整洁。
以上是电缆井砌筑施工的方法和要点，希望对您有所帮助。
如有任何疑问，请及时咨询相关专业人员。
电缆井工程施工方案及方法
电缆井工程施工方案及方法1. 项目背景本文档旨在提供电缆井工程的施工方案及方法，确保该项目在高效、安全的条件下顺利进行。
2. 施工准备在进行电缆井工程施工之前，需要进行以下准备工作：- 确定施工地点：根据项目需求确定电缆井的位置，并确保周围环境适宜施工。
- 设计施工方案：根据电缆井的规格和要求，制定详细的施工方案，包括施工步骤、工期等。
- 确定材料和设备：根据施工方案，确定所需的材料和设备，确保其充足并具备质量保证。
- 组织施工人员：根据项目规模，合理组织施工人员，确保施工队伍的配备和培训工作。
3. 施工流程电缆井工程的施工流程包括以下步骤：- 地面开挖：根据施工方案，使用适当的工具和设备在地面上进行开挖作业，确保开挖的尺寸和深度符合设计要求。
- 井墙施工：在地面开挖完成后，按照设计要求搭建井墙结构，使用合适的材料进行砌筑或搭建。
- 井底施工：在井墙完成后，进行井底的施工作业，包括地基处理、沉降观测等。
- 电缆安装：在井底施工完成后，按照设计要求进行电缆的敷设和连接工作，确保电缆的质量和安全性。
- 箱盖安装：在电缆安装完成后，安装井盖保护井口，确保井口的闭合和安全。
4. 安全管理在电缆井工程施工过程中，需要严格遵守以下安全管理要求：- 工作人员需佩戴符合标准的安全防护用品，如安全帽、安全鞋等。
- 施工现场需要设置合适的警示标志和安全隔离措施，确保施工区域的安全与通行秩序。
- 配备专职安全管理人员，负责监督施工现场的安全状况，并及时采取措施消除安全隐患。
- 定期组织安全培训和演练活动，提升员工的安全意识和应急处理能力。
5. 施工质量控制为确保电缆井工程的质量，需要进行以下质量控制措施：- 严格按照设计要求进行施工，确保施工质量符合规定标准。
- 对施工过程进行全程监督和记录，及时发现和解决问题。
- 履行工程质量验收程序，对施工结果进行检查和验收，并提供相应的质量验收报告。
以上是电缆井工程施工方案及方法的概要。
电缆井施工方案
电缆井施工工艺施工前准备，根据施工图纸新建电缆井有149座，里面有直线井、转角井、三通井。
施工时，严格按照图纸要求去执行。
1、施工顺序电缆井：施工放线→开挖→拆除原井→夯实整平基础→碎石基层施工→浇注C30砼基础→钢筋绑扎→安装侧模板→现浇C30砼→电缆井→回填压实土方2、电缆井施工方法2.1、电缆井基础土方开挖⑴施工时测量放线，严格控制标高，保证电缆井的高度和道路标高齐平。
⑵测量放线后，组织人工拆除部分原井，以道路标高为准开挖60-80cm深土方，开挖面积必须是电缆井底部面积2倍以上。
⑶回填夯实基础层，用C30砼浇筑一层10-15cm混凝土基础。
⑷基槽土方开挖时将土弃于基槽两侧，弃土尽量远离沟槽口边缘0.8m外，并控制一定高度（不超1.5m）。
开挖时有意识地分开可利用料及不可利用料，对不可利用料，运至场外。
2.2、电缆井基础混凝土工程基础验收后，及时拼装模板，将加工好的钢筋进行绑扎安装，进行混凝土浇筑。
混凝土由搅拌车集中拌制，用手推车运输至施工现场后浇筑。
⑴根据砼的强度要求准确计算出砼的配合比，使用过程中，严格按该配合比执行。
⑵严格控制混凝土的搅拌时间和运输时间，混凝土运抵现浇现场时检查混凝土的拌和质量。
⑶砼现浇施工中，用￠18钢筋绑扎安装，每20cm一层，且能与道路敷设钢筋相连，现浇砼高度必须低于道路标高5-10cm，以方便后面道路施工中的沥青路面敷设，中间预留井口部分，做钢制底层固定，高度与现浇砼低于道路标高高度一样，为电缆井盖与道路齐平提供基础。
⑷砼浇注前，检查模板及仓内，确保清洁、无杂物，模板拼缝严密，后开始浇注砼。
⑸砼浇注施工需严格控制分浆厚度，以免砼产生离析。
⑹砼入仓后应立即振捣，注意振点均匀分布，按顺序逐点振捣，避免漏振。
⑺在已过初凝期的砼表面浇注砼前，必须将其表面凿毛清洗干净，用水润湿后，并浇一层水泥浆以确保新旧砼之间的结合良好。
⑻砼终凝以后要及时采取适当的措施养生。
⑼所有砼的外露面的外形线型正确，顺畅、光洁，美观。
全面版：电缆井施工方法
全面版：电缆井施工方法1. 施工准备1.1 设计要求在施工前，应详细阅读电缆井的设计图纸和施工方案，了解电缆井的尺寸、结构、位置以及施工要求等。
1.2 材料准备根据设计要求，提前准备电缆井所需的材料，包括混凝土、钢筋、砖块、砂浆、井盖等。
1.3 施工工具准备挖掘机、推土机、混凝土泵、钢筋加工设备、砖块和砂浆运输车辆、井盖等施工工具和设备。
1.4 施工人员组织具备相关资质的施工人员进行电缆井施工，包括挖掘、支模、浇筑、钢筋加工、井盖安装等。
2. 施工方法2.1 电缆井定位根据设计图纸，确定电缆井的具体位置，用石灰撒出井位。
2.2 挖掘井坑使用挖掘机挖掘电缆井所需的井坑，挖掘深度应超过设计要求，以便于支模和浇筑。
2.3 支模在井坑内设置井壁模板，确保模板的稳定性和垂直度。
模板应按照设计图纸进行设置，以保证电缆井的尺寸和结构符合要求。
2.4 浇筑井壁在模板安装完毕后，进行混凝土浇筑，浇筑过程中应保证混凝土充满模板，避免出现蜂窝、麻面等质量问题。
2.5 钢筋加工与安装根据设计要求，加工钢筋，并按照图纸进行安装，确保钢筋的连接、锚固和保护层符合规范要求。
2.6 浇筑井底在井壁混凝土达到一定强度后，进行井底的浇筑，井底混凝土应平整、密实。
2.7 安装井盖在井底混凝土达到设计强度后，安装电缆井井盖，井盖应符合设计要求，确保安全、美观。
2.8 回填土方在电缆井施工完成后，应及时回填井坑周围的土方，并分层压实，以保证井坑周围的稳定性和安全性。
3. 施工质量控制3.1 施工过程中，应严格按照设计图纸和施工方案进行施工，确保施工质量。
3.2 施工过程中，应对电缆井的尺寸、结构、位置、混凝土强度等关键指标进行验收，确保符合设计要求。
3.3 施工完成后，应进行电缆井的总体验收，包括外观、结构、功能等，确保电缆井的正常使用。
4. 安全施工4.1 施工过程中，应遵守国家相关法律法规和安全规定，确保施工安全。
4.2 施工人员应具备相关资质，熟悉施工工艺和操作规程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在防水层表面涂刷一层水泥素浆(水泥：水=1.5：1水泥浆)，厚度为20mm，保护层分两次抹成，二层接茬必须错开20mm以上，保护层应做好养护。
保护层厚度应符合设计要求，保护层表面平整、光滑、不空鼓。
竣工后的保护层不允许有损坏现象。
防水层施工完成并验收合格后要及时进行回填。
砌筑检查井
5、砂浆拌合均匀，保证砌筑砖含水量为10～15%，砌体不得有竖向通缝，必须为上、下错缝，内外搭接。如井身不能一次砌完，在二次砌筑时，将原砖面上的泥土杂物清理干净，然后用水清洗砖面并浸透。
6、砖砌检查井时，随时检测直径尺寸，当需要收口时，如为四面收进，则每次收进不大于30mm；如为三面收进，则每次收进不大于50mm。砌筑检查井的内壁应用原浆勾缝，有抹面要求时，内壁抹面应分层压实，外壁用砂浆搓缝并严实。
3、当基层底胶干燥后，在其表面涂刷胶，涂刷均匀，待其干燥至手感不粘时即可开始铺贴卷材。
4、铺贴时将已涂胶的卷材穿入φ30mm长1.5m的铁管上，由二人抬起将卷材一端粘结固定，然后沿弹好的标准线向另一端铺贴，操作时不要拉的过紧，不要出现皱褶。
5、铺贴平面与立面相连的卷材应由下向上进行，使卷材紧贴阴角，不得有空鼓和粘接不牢的现象。注意卷材不要走偏。
（1）必须有出厂质量合格证，有相应资质等级部门出具的检测报告、产品性能及使用说明书，进场后进行外观检查。
（2）基层清理
铺贴防水层的基层表面应将杂物清理干净，表面残留的灰浆硬块及突出部分应清除干净，不得有空鼓、开裂、起砂及脱皮等现象。
基层表面应保持干燥，并要求平整牢固，阴阳角处应做成圆弧角。
（3）配置底胶
(8)防水层细部构造处理
采用外防外贴法时，应先铺平面，后铺贴立面，平立面交接处，应错缝搭接，及时回填土。防水结构完成后，铺贴立面卷材之前，应先将接搓部位的各层卷材揭开，并将其清理干净；修补局部破坏才可继续施工。
采用外防内贴法施工时，应先铺平面，后铺贴立面。铺立面时，先贴转角，后贴大面，贴后应做好保护层，并确认保护层与立面卷材粘结牢固。
6、铺贴后用30Kg、30cm长外包橡皮铁辊滚压一遍出气。
(6)接头处理
卷材接头用丁基粘结胶粘结，先将A、B两组份材料按1：1配合搅拌均匀，翻开接头表面涂刷均匀，待其干燥30分钟后即可进行粘结。粘结后接头处不许有皱褶、气泡等缺陷，然后用铁辊滚压一遍。
(7)卷材末端接头
为使卷材收头粘结牢固，防止翘边渗漏，用聚氨酯嵌缝膏将收头处口边封闭严密，再刷一层聚氨酯防水涂料。防水层铺贴不得在雨天、大风天施工。
电缆井施工方法
排管电缆井施工:电缆井土方采用机械开挖，顶板采用竹胶合板满堂脚手架进行支撑、洞口采用钢模板支撑，砼采用商品砼、机械振捣、连续浇制的施工方法。
7.1防水卷材
全线检查井要求有防水措施，检查井外围四周防水材料选用聚乙烯丙纶复合防水卷材SY-115型。防止沟内渗水采用5%防水剂压光抹面，厚度为15mm。
7、检查井接入排管的关口应与井内壁平齐，当接入管径大于300mm
时，砌砖圈加固。管子穿越井室壁或井底，留有30～50mm的环缝用油麻-水泥砂浆，油麻-石棉水泥或粘土填塞并捣实。
工艺流程：
井底基础---砌筑井室，表面应用砂浆分层压实抹光---井收口及井内壁原浆勾缝，预留支管的安装与井壁衔接处理---井身二次接高至规定高程---浇注或安装井圈---井盖就位。
按厂家提供的材料比例配合搅拌均匀，即可进行涂刷。
（4）涂刷低胶
将配好的底胶用长把滚刷涂刷在大面积基层上，厚薄一致，不得有漏刷和白底现象，阴阳角、管根部位可用毛刷涂刷，干燥至不黏手时可进行下道工序。
（5）铺贴卷材防水层
1、前应排好尺寸，弹出标准线。
2、铺贴卷材时先将卷材摊在干净、平整的基层上用滚刷将胶均匀涂刷在卷材表面，接头处10㎝不涂，待胶干燥至手感不粘时再将其卷好待用。
冬雨期施工：
1雨期砌筑检查井时，应在管道铺设后一次砌起井身。为了防止漂管，必要时可在检查井的井室底部预留进水孔，但还土前必须砌堵严实。
2冬期砖砌检查井应有覆盖等防寒措施，并应在两端管头加设风挡，必要时可采用抗冻砂浆砌筑。对于特殊严寒低区，管道施工应在解冻后砌筑。
（一）、检查井砌筑
1、井底基础与排管基础同时浇筑。
2、砌筑井室，侧墙采用MU20烧结普通砖和M7.5水泥砂浆砌筑。砌筑时用水冲净基础后，先铺一层砂浆，再压砖砌筑，做到满铺满挤，砖与砖间灰缝保持1cm。
3、井与排管接连的地方，采用M7.5水泥砂浆砌筑加5%的防水粉填饱满，保证排管与检查井井壁结合牢固。
