浊度计的应用什么是浊度计浊度计是一种用来测量液体混浊程度的仪器。
它能够通过测量光线在液体中的散射来确定液体的浊度。
浊度计通常用于监测水的质量，尤其是水处理设施、泳池和饮用水。
浊度计也可以应用在酿造、食品、医疗等工业领域。
浊度计的工作原理浊度计通过散射光线来测量液体中的颗粒浓度。
在液体中，光线传播的速度会因为散射而变慢。
如果液体里含有可见光无法穿透的颗粒，那么散射现象就会愈发明显。
浑浊度的高低可以通过光在液体中的散射程度来进行判断。
浊度计通过发出一束光线，让这束光线穿过待测试的液体，然后测量出散射光线的强度来计算浊度。
浊度计的应用饮用水行业人们对饮用水的浑浊度毫不容忍，因为它往往代表着水中可能存在有害颗粒。
浊度计被广泛应用于监测饮用水的质量。
当水处理厂收集水样后，将水样放入浊度计中，通过测量水中散射的光线，就可以得出该水的浑浊度。
如果水的浑浊度超标，需要在水处理过程中进行调整，以确保水的质量符合标准。
池塘和水库浊度计也被广泛应用于水塘和水库的检测。
这些水源的浑浊度通常受到不良天气条件、水流量变化、工业和农业排放物、城市污染等因素的影响。
浊度计可以在实时监测和预警系统中使用，以帮助管理者实时掌握水的浑浊度情况。
酿造和食品工业在酿造和食品工业中，浑浊度通常影响最终产品的质量和口感。
浊度计可以帮助这些行业监测各种啤酒、葡萄酒、果汁等产品的浑浊度，以确保最终产品的质量。
同时，它还通过监测工业流程中的液体状况，以确保生产过程中的质量和安全。
医疗行业在医疗行业中，浊度计可以帮助监测输液的液体状况。
输液浓度和颗粒含量都会影响病人的健康，因此，输液液体中的浑浊度应该保持在一个安全的范围内。
总结浊度计可以在不同领域中应用，从饮用水行业到医疗行业，以及食品和酿造工业。
这些行业都需要监测液体的浑浊度，以确保产品质量和病人健康。
浊度计可以帮助监测不同样品的浑浊度，例如水、饮料、酒、果汁等，并提供精确的测量结果。
浊度分析仪课件
·污水处理厂排放监侧； ·污水处理厂混凝沉淀监测； ·污水处理厂过滤器反冲洗控制和泄漏监测； ·地表水和污水排放口水质监测。
(3)高浊度 测量范围在0～20g /L SiO2 (或0—l00g/l- SiO2)以内。主要 用于污水处理厂的曝气池、二次沉淀池、浓缩池、消化池等场合，监测 污泥的密度、厚度，届面及溢出情况等。活性污泥的浊度为3~6g/L SiO2，原污泥的浊度为30～70g/L SiO2
❖ 1.必须去除水中的气泡 ❖ 2.防止水中的悬浮颗粒物沉积 ❖ 3.水样流量应保持稳定恒定 ❖ 4.水样的温度，压力和流量 ❖ 5.浊度计的校验
消除水泡
❖ 浊度测量通常是在无压力的水样中进行的， 带压水样压力释放时，会产生非常细小的气 泡。当水温升高或许水流量收到严重干扰时， 也会产生气泡。水中的气泡和水中的颗粒一 样，会产生严重的散射而导致测量误差，必 须加以消除。
①在线校准 可将自来水经零浊度过滤器过滤后 作为零点标准液。
②离线校准 是指将浊度传感器移至实验室进行 校验的方法
预
处
理
系
统
一
进样
转
作旁通，同时为 另一流路的进样
预
处
作旁路，为 另一流路的
进样
理
系
仪表风
管道
统
二 连通阀
转
（阀三）
进样
检测 器
测 量 池
隔膜泵
预处理系统一回
❖ 由于进样压力相对较高，所以此处进样我们不需要 用泵来带动，样水本身压力即可达到测量的要求。
❖ 仪表投用：投用前，应先将测量池、管道、传感器 等拆卸并清洗干净。清洗完毕后，先将连通阀和旁 通阀开全开，启用气泵，将压力调至30-40bar，先 使样水走旁通一会儿。最后，设置仪表参数并确认， 调节各阀，使得样品流量压力符合我们得要求。使 得仪表正常运行。

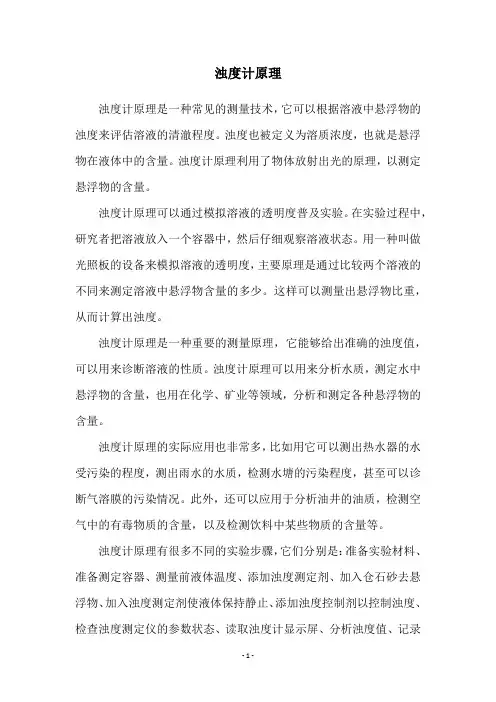

浊度计原理
浊度计原理
浊度计原理是一种常见的测量技术，它可以根据溶液中悬浮物的浊度来评估溶液的清澈程度。
浊度也被定义为溶质浓度，也就是悬浮物在液体中的含量。
浊度计原理利用了物体放射出光的原理，以测定悬浮物的含量。
浊度计原理可以通过模拟溶液的透明度普及实验。
在实验过程中，研究者把溶液放入一个容器中，然后仔细观察溶液状态。
用一种叫做光照板的设备来模拟溶液的透明度，主要原理是通过比较两个溶液的不同来测定溶液中悬浮物含量的多少。
这样可以测量出悬浮物比重，从而计算出浊度。
浊度计原理是一种重要的测量原理，它能够给出准确的浊度值，可以用来诊断溶液的性质。
浊度计原理可以用来分析水质，测定水中悬浮物的含量，也用在化学、矿业等领域，分析和测定各种悬浮物的含量。
浊度计原理的实际应用也非常多，比如用它可以测出热水器的水受污染的程度，测出雨水的水质，检测水塘的污染程度，甚至可以诊断气溶膜的污染情况。
此外，还可以应用于分析油井的油质，检测空气中的有毒物质的含量，以及检测饮料中某些物质的含量等。
浊度计原理有很多不同的实验步骤，它们分别是：准备实验材料、准备测定容器、测量前液体温度、添加浊度测定剂、加入仓石砂去悬浮物、加入浊度测定剂使液体保持静止、添加浊度控制剂以控制浊度、检查浊度测定仪的参数状态、读取浊度计显示屏、分析浊度值、记录
实验结果。
总之，浊度计原理是一种常见的测量技术，它可以有效地用于测量溶液中悬浮物的含量。
它能够给出准确的浊度值，可以用于诊断溶液的性质，也广泛应用于水质检测、矿业分析、饮料分析、空气检测等领域。
基于浊度计原理，研究者可以从实验数据中对溶液的浊度、悬浮物的含量等特性进行准确的测量和分析。
浊度传感器工作原理
DZ系列浊度仪采用双光束光路，有二个高度对称的光学、电学通道，产生相同的感应，测差不变，在除法电路中得以抵消，使仪器具有长期稳定性和抗干扰能力；采用线性化电路，使测量结果成线性显示；采用温度补偿，模拟除法功能等电路，消除噪音等专项技术，保证了仪器的高度灵敏和优良的重现性。
1、原理ZD系列浊度测量仪采用90°散射光原理，光路原理如下图：Io——入射光It——透射光Is——散射光D——溶液浑浊度浊度区分：小于10NTU为低浊度，11-100NTU为中浊度，大于100NTU为高浊度浊度单位换算：1NTU=1度=1mg/L=1ppm一束特定光谱的平行光通过溶液时，一部分被吸收和散射，一部分透过溶液。
与入射光成90°方向的散射光的强度符合雷莱公式：Is=KNV2Io 入4Io——入射光强度Is——散射光强度N——单位溶液微粒数V——微粒体积入——入射光波长K——系数在入射光恒定的条件下，在一定浊度范围内，散射光强度和溶液的浑浊度成正比。
上式可整理改写为:Is=K´N（K´表示常数）Io根据这一公式，我们可以通过测定水样中微粒的散射光强度来测量水样的浑浊度。
这是本产品的基本测量原理。
DZ系列浊度仪高浊度测量采用的是散射和透射结合型原理。
2、基本电路方框图:散射光结构结构仪器工作原理图光电传感器由光源、透镜、光电元件等组成，当光线通过被测液样时，与入射光成90°方向的散射光作用于光电元件，产生了随浊度变化的电信号，该信号与基准信号一起送入信号处理器。
信号处理器以集成电路为核心，构成性能稳定的电子线路，对信号进行放大、滤波、运算、补偿等处理，使其在整个测量范围内与被测液样的浊度成线性关系。
稳压电源由变压器、稳压模块等组成，将220伏交流电变换成仪器所需要的直流工作电压。
浊度的测定方法及原理
浊度的测定方法及原理嘿，咱今儿个就来讲讲浊度的测定方法及原理！你知道啥是浊度不？就好比那原本清澈的水里突然多了些杂质，让水变得不那么清亮了，这就是浊度啦！那要怎么去测量它呢？先说这目视比浊法吧。
这就像咱平常看东西一样，用眼睛直接去看那水的浑浊程度。
当然啦，这得靠经验，得有双“火眼金睛”才行，不然咋能看得出差别呢。
这就好比你去分辨一群长得差不多的小猫，没点本事还真不行呢！还有一种叫分光光度法。
哎呀呀，这可就有点神奇啦！它是利用光的原理来测量浊度的。
光透过那有浊度的水，就会被散射或者吸收一部分，然后通过测量这些变化，就能知道浊度啦！你想想，这光就像个小精灵，在水里跑来跑去，告诉我们水的情况呢！再说说浊度计法。
这浊度计就像是个专门探测浊度的小仪器，可厉害着呢！它能快速又准确地给出浊度值，就像个聪明的小助手。
把水放进去，它马上就能告诉你答案，多方便呀！那这些方法的原理是啥呢？其实就是根据浊度对光呀、物质呀这些东西的影响来的。
就好像一个调皮的小孩子在和这些东西玩游戏，一会儿把光挡住啦，一会儿又让别的东西发生变化啦。
浊度的测定可重要啦！在好多地方都用得着呢。
比如说在水处理厂，得知道处理后的水浊度合不合格呀，不然怎么放心让大家用呢。
还有在环境监测中，河水、湖水的浊度也是个重要指标呢，它能反映出水里的杂质情况。
咱生活中也能碰到和浊度有关的事儿呢。
你想想，有时候家里的水感觉有点浑浊，是不是就会担心呀？这时候要是能知道怎么测浊度，不就心里有底了嘛！总之呢，浊度的测定方法和原理虽然听起来有点专业，但其实和我们的生活息息相关呢。
咱了解了解，没坏处！以后再碰到和浊度有关的事儿，咱也能说出个一二三来，多有意思呀！你说是不是？。
浊度仪
–USEPA认可的浊度标准物质。
一级标准物质：
• StablCal
–用户可以根据需要订购不同浊度值的标准物质：
• 标准物质的浓度在0.3－4000 NTU。
–标准物质无需稀释； –该标准物质的存放期为2年； –USEPA认可的标准物质。
一级标准物质：
• 应用：
–仪器校正； –浊度仪的检验；
注意事项
操作技巧
浊度的测定：
• 浊度的理论更容易被理解； • 浊度的实际测定中，准确测量浊度值并非易事：
–公认的误差源； –缺乏减少误差的技术。 –只能轻轻地颠倒摇匀，不能摇晃。
误差产生的原因及解决方法：
– – – – – 样品池状况 样品池要匹配 去除水样中的气泡 测量应在数分钟内完成 标准和仪表校准
• 0.3, 0.5, 1.0 NTU StablCal
TRUE
40 30 20 10
10
20
APPARENT
30
40
二级标准物质：
• Gelex 二级标准
–用于实验室仪器的性能检验；
• ICE-PIC 校准模块：
–用于1720系列的在线浊度仪； –校准模块中的滤光片的透过率是特定浊度读数的模 拟量。
• 浊度标准物质的误差一般在0.23NTU：
–如此低的误差(0.23)在20NTU的标准物质的校正中不 会影响低量程浊度的测量； –同样的0.23NTU的误差用0.5NTU标准去测量低浊度的 样品时，对测量结果会产生很大的影响。 如果读数在已知的标准值的±10%之内，则仪器 校准是有效的。
25 20 15
前、后散射光检测器：
0.5 NTU 后散射光 检测器 透射光检 测器 光源 透镜 样品池
水的浊度及测定方法.ppt
国家职业教育水环境监测与治理专业教学资源库
水的浊度及测定方法
3.目视比浊法简介
3.2 浊度标准溶液的配制
称取10g的白陶土仔细研磨，通过0.1mm（150目）筛孔，配 成1L溶液，静置24小时，以虹吸法吸取上层溶液800mL稀释至 1L，再静置24小时，再以虹吸法吸取上层溶液800mL弃去，下 部沉积物加水稀释至1L，此溶液中硅藻土粒径～400µm。
一般不能直接说明水质污染程度，但浊度值增高，均表明 水质变坏。
国家职业教育水环境监测与治理专业教学资源库
水的浊度及测定方法
3.目视比浊法简介
3.1 方法原理
比浊法属于一种光散射测量技术，通常采用目视比浊法。 将水样与由硅藻土（或白陶土）配制的浊度标准液，在合适 的光照条件下进行目视比较，散射光强度相同，即认为浊度 相同，由此可得出水样的浊度大小。
国家职业教育水环境监测与治理专业教学资源库
1.浊度的概念
水的浊度及测定方法
FAU：为福尔马肼衰减浊度单位，表明仪器入射光 穿过样品后的衰减程度，用分光光度法测量即属于此；
JTU：为杰克逊浊度单位；EBC：制酒行业用浊度单 位。
无论用什么符号作单位，浊度大小均具有一定可比 性。
国家职业教育水环境监测与治理专业教学资源库
②取250mL摇匀水样，置于成套的250mL具塞玻璃瓶中，瓶后放 一有黑线的白纸作背景。从瓶前向后观察，根据目标清晰程度， 选出与水样产生视觉效果相近的标准液，记下其浊度值。
③水样浊度超过100度时，用水稀释后测定。
国家职业教育水环境监测与治理专业教学资源库
浊度的测定教学课件.ppt
称取10.00g六亚甲基四胺[(CH2)6N4)溶于水，定容至100mL。
四、仪器药品
4 浊度标准贮备液 吸取5.00mL硫酸肼溶液与5.00mL六亚甲基四胺溶液于100mL
知识点：浊度的测定
情境七：焦化废水的检验 任务三：浊度的测定
课程：煤质分析技术
浊度的测定
一、浊度的定义
浊度：水中悬浮物对光线透过时所发生的阻碍程度；是天然水和 饮用水的重要质量指标之一。
二、浊度的测定方法
方法一：分光光度法 适用于饮用水、天然水及高浊度水，最低检测浊度为3度。
方法二：目视比浊法 适用于饮用水和水源水等低浊度的水，最低检测浊度为1度。
3.未知样品的测定 吸取50.0mL摇匀水样无气泡，如浊度超过100度可酌情少取，用无浊度水 稀释至50.0mL于50mL容量瓶中，按绘制标准曲线的步骤测定吸光度A，由标准 曲线上查得水样浊度A。
六、结果计算
浊度= A(B C) C
式中： A——稀释后水样的浊度，度； B——稀释水体积，mL； C——原水样体积，mL。
容量瓶中，混匀。于25±3℃下静置反应24h。冷后用水稀释至标线， 混匀。此溶液浊度为400度。可保存一个月。
四、仪器药品
5、样品 样品应收集到具塞玻璃瓶中，取样后尽快测定。如需保存，可保存在冷暗处不
超过24h。测试前需激烈振摇并恢复到室温。 注：① 所有与样品接触的玻璃器皿必须清洁，可用盐酸或表面活性剂清洗。
三、方法原理（分光光度法）
在适当温度下，硫酸肼与六亚甲基四胺聚合，形成白色高分 子聚合物，以此作为浊度标准液，在一定条件下与水样浊度相比 较。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浊度=K×散射光通量/透过光通量 =K×Td/Tp K:比例常数。
h
7
2．测量值不受液体色泽影响：
假定样品是无色的，进入液体的入射光通量为l0,出 射光通量亦为l0。出射光通量、散射光通量和平行透过去 时光通量三者关系为（不考虑比色器皿的反射、吸收等）：
h
3
浊度单位
• NTU用作浊度单位。 • 浑浊度的单位是用“度”来表示的，就是相当于1L的水中
含有1mg.的SiO2（或是1mg白陶土、硅藻土）时，所产 生的浑浊程度为1度，或称杰克逊。 • 浊度单位为JTU，1JTU=1mg/L的白陶土悬浮体。 • 现代仪器显示的浊度是散射浊度单位NTU，也称TU。 1TU＝1JTU。 • 最近，国际上认为，以乌洛托品－硫酸肼配制浊度标准重 现性较好，选作各国统一标准FTU。 • 1FTU＝1NTU=1JTU。
=K×Td,/Tp,=K×T×Td/T×Tp
=K×Td/Tp
h
8
h
4
用途
光学式浊度计有用与实验室的，也有用于现 场进行自动连续测定的。可供水厂、电厂、工矿 企业、实验室及野外实地对水样浑浊度的测试。h5仪器工作原理
1.仪器采用积分球式浊度测定原理： 一束平行光在透明液体中传播，如果液体中无
任何悬浮颗粒存在，那么光束在直线传播时不会改 变方向；若有悬浮颗粒、光束在遇到颗粒时就会改 变方身（不管顆粒透明与否）。这就形成所谓散射 光。颗粒愈多（浊度愈高）光的散射就愈严重。
浊度计的简介
浊度计是测定水浊度的装置。有散射光式、 透射光式和透射散射光式等，通称光学式浊度計。 其原理为，当光线照射到液面上，入射光强、透 射光强、散射光强相互之间比值和水样浊度之间 存在一定的相关关系，通过测定透射光强，散射 光强和入射光强或透射光强和散射光强的比值来 测定水样的浊度。
h
1
光学式浊度計种类
浊度是用一种称作浊度计的仪器来测定的。浊度计 发出光线，使之穿过一段样品，并从与入射光呈 90°的方向上检测有多少光被水中的颗粒物所散射。 这种散射光测量方法称作散射法。任何真正的浊度 都必须按这种方式测量。
h
6
灯源发出的白炽光经聚光镜会聚后照射在针孔
上；准直物镜将针孔出射的光线变成一束平行度很
好的平行光出射；平行光经样品后分解成透过光和 散射光（分别记为Tp）和Td），并进入积分球内。 在积分球内壁上装有二保光敏元件，它们分别接收
l0=Tp+Td 如果样品带色，进入液体的入射光将部分被吸收，设 液体透過率为T，此时出射光通量l0,、散射光通量Td,和 平行透过光通量Tp,有关系。 l0,=T×l0Tp,=T×TpTd,=T×Td
也就是说：无论透过光或散射光它们的强度都衷减速 了同一系数T。
此时浊度测量值仍将不变： 浊度=K×散射光通量/透过光通量
1.散射光式 2.透射光式 3.透射散射光式 4.其它光学式浊度計
h
2
主要精度指标及测量范围
测量范围 0.0-20.0 NTU (FTU)
20-150 NTU (FTU) 分辨率 0.1与1 NTU 准确度 5% F.S 电源电压 220±20V，50HZ或8节5号电池 测量范围根据样品的不同而选择不同的测量范围，范 围可以从0-1000NTU
