2020高考物理知识点全归纳,十年高考真题分类汇编之磁场试题及答案解析
2020年高考磁场专题复习卷(附答案)
2020年高考磁场专题复习卷（附答案）一、单选题（共14题；共28分）1.在滑冰场上，甲、乙两小孩分别坐在滑冰板上，原来静止不动，在相互猛推一下后分别向相反方向运动．假定两板与冰面间的动摩擦因数相同．已知甲在冰上滑行的距离比乙远，这是由于（）A. 在推的过程中，甲推乙的力小于乙推甲的力B. 在推的过程中，甲推乙的时间小于乙推甲的时间C. 在刚分开时，甲的初速度大于乙的初速度D. 在分开后，甲的加速度的大小小于乙的加速度的大小2.如图所示，在边长为2a的正三角形区域内存在方向垂直于纸面向里的匀强磁场，一个质量为m、电荷量为﹣q的带电粒子（重力不计）从AB边的中点O以速度v进入磁场，粒子进入磁场时的速度方向垂直于磁场且与AB边的夹角为60°，若要使粒子能从AC边穿出磁场，则匀强磁场的大小B需满足（）A. B＞B. B＜C. B＞D. B＜3.平面OM和平面ON之间的夹角为，其横截面纸面如图所示，平面OM上方存在匀强磁场，磁感应强度大小为B，方向垂直于纸面向外一带电粒子的质量为m，电荷量为粒子沿纸面以大小为v的速度从OM的某点向左上方射入磁场，速度与OM成角已知粒子在磁场中的运动轨迹与ON只有一个交点，并从OM上另一点射出磁场不计重力粒子离开磁场的射点到两平面交线O的距离为A. B. C. D.4.关于电场强度、磁感应强度，下列说法中正确的是（）A. 由真空中点电荷的电场强度公式E=k 可知，当r趋近于零时，其电场强度趋近于无限大B. 电场强度的定义式E= 适用于任何电场C. 由安培力公式F=BIL可知，一小段通电导体在某处不受安培力，说明此处一定无磁场D. 通电导线在磁场中受力越大，说明磁场越强5.如图,在同一水平面内有两根平行长导轨,导轨间存在依次相邻的矩形匀强磁场区域,区域宽度均为l，磁感应强度大小相等、方向交替向上向下,一边长为的正方形金属线框在导轨上向左匀速运动，线框中感应电流i随时间t变化的正确图线可能是（）A. B. C. D.6.如图所示，某种带电粒子由静止开始经电压为U1的电场加速后，射入水平放置、电势差为U2的两块导体板间的匀强电场中，带电粒子沿平行于两板的方向从两板正中间射入，穿过两板后又垂直于磁场方向射入边界线竖直的匀强磁场中，则粒子射入磁场和射出磁场的M、N两点间的距离d随着U1或U2的变化情况为（不计重力，不考虑边缘效应）（）A. 仅增大U1d将增大B. 仅增大U1 d将减小C. 仅增大U2 d将增大D. 仅增大U2 d将减小7.如图所示，有界匀强磁场边界线SP∥MN，速率不同的同种带电粒子从S点沿SP方向同时射入磁场．其中穿过a点的粒子速度v1与MN垂直；穿过b点的粒子速度v2与MN成60°角，设粒子从S到A、B 所需时间分别为t1、t2，则t1∶t2为(重力不计)( )A. 1∶3B. 4∶3C. 1∶1D. 3∶28.如图所示，竖直悬挂的金属棒AB原来处于静止状态．金属棒CD棒竖直放置在水平磁场中，CD与AB通过导线连接组成回路，由于CD棒的运动，导致AB棒向右摆动，则CD棒的运动可能为()A. 水平向右平动B. 水平向左平动C. 垂直纸面向里平动D. 垂直纸面向外平动9.如图5所示，MN为两个匀强磁场的分界面，两磁场的磁感应强度大小的关系为B1＝2B2，一带电荷量为＋q、质量为m的粒子从O点垂直MN进入B1磁场，则经过多长时间它将向下再一次通过O点( )A. B. C. D.10.下列说法中正确的是（）A. 磁场中某一点的磁感应强度可以这样测定：把一小段通电导线放在该点时受到的磁场力F与该导线的长度L、通过的电流I乘积的比值．即B=B. 通电导线放在磁场中的某点，该点就有磁感应强度，如果将通电导线拿走，该点的磁感应强度就为零C. 磁感应强度B= 只是定义式，它的大小取决于场源以及磁场中的位置，与F、I、L以及通电导线在磁场中的方向无关D. 通电导线所受磁场力的方向就是磁场的方向11.如图所示，在加有匀强磁场的区域中，一垂直于磁场方向射入的带电粒子轨迹如图所示，由于带电粒子与沿途的气体分子发生碰撞，带电粒子的能量逐渐减小，从图中可以看出（）A. 带电粒子带正电，是从B点射入的B. 带电粒子带负电，是从B点射入的C. 带电粒子带负电，是从A点射入的D. 带电粒子带正电，是从A点射入的12.春天，水边上的湿地是很松软的，人在这些湿地上行走时容易下陷，在人下陷时（）A. 人对湿地地面的压力大小等于湿地地面对他的支持力大小B. 人对湿地地面的压力大于湿地地面对他的支持力C. 人对湿地地面的压力小于湿地地面对他的支持力D. 下陷的加速度方向未知，不能确定以上说法哪一个正确13.如图甲所示有界匀强磁场Ⅰ的宽度与图乙所示圆形匀强磁场Ⅱ的半径相等，一不计重力的粒子从左边界的M点以一定初速度水平向右垂直射入磁场Ⅰ，从右边界射出时速度方向偏转了θ角，该粒子以同样的初速度沿半径方向垂直射入磁场Ⅱ，射出磁场时速度方向偏转了2θ角．己知磁场I、Ⅱ的磁感应强度大小分别为B1、B2，则B1与B2的比值为（）A. 2cosθB. sinθC. cosθD. tanθ14.回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电源两极相连接的两个D形金属盒，两盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，如图所示．设D形盒半径为R．若用回旋加速器加速质子时，匀强磁场的磁感应强度为B，高频交流电频率为f，则下列说法正确的是（）A. 质子在匀强磁场每运动一周被加速一次B. 质子被加速后的最大速度与加速电场的电压大小有关C. 质子被加速后的最大速度不可能超过2πfRD. 不改变B和f，该回旋加速器也能用于加速α粒子二、多选题（共4题；共12分）15.如图所示，M、N为两块带等量异种电荷的平行金属板，两板间电压可取从零到某一最大值之间的各种数值。
【复习指导】2020年高考物理重点试题分项版汇编系列专题11磁场含解析
，可知，导致半径减小，则
qB
x 也减小，故 C 错误；减小偏转电场的电压
U 的大小，设速度与磁场边界的夹角为
θ，则由半径公式
R
mv
m v0 sin ，结合几何关系，可得：
Bq Bq
x=2Rsin θ2＝mv0 ，则会导致 x 不变，故 D 正确；故选 D． Bq
点睛：考查粒子做类平抛运动与匀速圆周运动的处理规律，掌握圆周运动的半径公式，注意运动的合成与分解的
C. 超级电容器相当电源，放电时两端电压不变
D. 在电容器放电过程中，电容器电容不断减小
【答案】 B
【解析】电容器下极板接正极，所以充电后
N乙极带正电，故 A 错误；放电时，电流由 F 到 E，则由左手定则可
知，安培力向右，所以导体棒向右运动，故
B 正确；电容器放电时，电量和电压均减小，故
C 错误；电容是电容
粒子而变为钍核，在匀强磁场中的径迹如图所示，则正确的说法
()
A. 1 是 ， 2 是钍 B. 1 是钍， 2 是 C. 3 是 ， 4 是钍 D. 3 是钍， 4 是 【答案】 B 【解析】 一个静止的铀核发生 衰变后变为钍核，
三种情况下带电粒子在两个相互平行平面之间运动时间及加速度大小．各自由相应规律表示出时间和加速度，从
而得到结论． 在复合场中，带电粒子做匀速直线运动，则有
Eq=Bqv，则有 E=Bv．在复合场中的时间
t1
d
，而在单一电场中
v
部编本资料欢迎下载！
最新人教版小学资料
水平方向也是做匀速直线运动，
所以运动的时间 t2
段 ab、bc 和 cd 的长度均为 L，且∠ abc ＝∠ bcd＝ 135°。流经导线的电流为 I ，方向如图中箭头所示。 导线段 abcd
高考物理电磁学知识点之磁场基础测试题含解析(1)
高考物理电磁学知识点之磁场基础测试题含解析(1)一、选择题1．如图所示为质谱仪的原理图，一束粒子流由左端平行于P 1、P 2射入，粒子沿直线通过速度选择器，已知速度选择器的电场强度为E ，磁感应强度为B 1.粒子由狭缝S 0进入匀强磁场B 2后分为三束，它们的轨道半径关系为132r r r =<，不计重力及粒子间的相互作用力，则下列说法中正确的是（ ）A ．P 1极板带负电B ．能通过狭缝S 0的带电粒子的速率等于1B EC ．三束粒子在磁场B 2中运动的时间相等D ．粒子1的比荷11q m 大于粒子2的比荷22q m 2．为了降低潜艇噪音可用电磁推进器替代螺旋桨。
如图为直线通道推进器示意图。
推进器前后表面导电，上下表面绝缘，规格为：a ×b ×c =0.5m×0.4m×0.3m 。
空间内存在由超导励磁线圈产生的匀强磁场，其磁感应强度B =10.0T ，方向竖直向下，若在推进器前后方向通以电流I =1.0×103A ，方向如图。
则下列判断正确的是（ ）A ．推进器对潜艇提供向左的驱动力，大小为4.0×103NB ．推进器对潜艇提供向右的驱动力，大小为5.0×103NC ．超导励磁线圈中的电流方向为PQNMP 方向D ．通过改变流过超导励磁线圈或推进器的电流方向可以实现倒行功能3．如图甲是磁电式电流表的结构图，蹄形磁铁和铁芯间的磁场均匀辐向分布。
线圈中a 、b 两条导线长度均为l ，未通电流时，a 、b 处于图乙所示位置，两条导线所在处的磁感应强度大小均为B 。
通电后，a 导线中电流方向垂直纸面向外，大小为I ，则（ ）A．该磁场是匀强磁场B．线圈平面总与磁场方向垂直C．线圈将逆时针转动D．a导线受到的安培力大小始终为BI l4．如图所示的圆形区域里匀强磁场方向垂直于纸面向里，有一束速率各不相同的质子自A 点沿半径方向射入磁场，则质子射入磁场的运动速率越大，A．其轨迹对应的圆心角越大B．其在磁场区域运动的路程越大C．其射出磁场区域时速度的偏向角越大D．其在磁场中的运动时间越长5．电磁血流量计是基于法拉第电磁感应定律，运用在心血管手术和有创外科手术的精密监控仪器。
高考物理全国卷2020年高考物理一轮复习专题09磁场知识点考点归纳
专题09 磁场目录第一节磁场的描述磁场对电流的作用 (1)【基本概念、规律】 (1)【重要考点归纳】 (3)考点一安培定则的应用和磁场的叠加 (3)考点二安培力作用下导体运动情况的判定 (3)【思想方法与技巧】 (3)用视图转换法求解涉及安培力的力学问题 (3)第二节磁场对运动电荷的作用 (4)【基本概念、规律】 (4)【重要考点归纳】 (5)考点一洛伦兹力和电场力的比较 (5)考点二带电粒子在匀强磁场中的运动 (5)考点三“磁偏转”和“电偏转” (6)【思想方法与技巧】 (6)带电粒子在磁场中运动的临界和极值问题 (6)第三节带电粒子在复合场中的运动 (7)【基本概念、规律】 (7)【重要考点归纳】 (9)考点一带电粒子在叠加场中的运动 (9)考点二带电粒子在组合场中的运动 (9)【思想方法与技巧】 (10)带电粒子在交变电场、磁场中的运动 (10)带电粒子在磁场中运动的多解问题 (10)第一节磁场的描述磁场对电流的作用【基本概念、规律】一、磁场、磁感应强度1．磁场(1)基本性质：磁场对处于其中的磁体、电流和运动电荷有磁力的作用．(2)方向：小磁针的N极所受磁场力的方向．2．磁感应强度(1)物理意义：描述磁场强弱和方向．(2)定义式：B＝FIL(通电导线垂直于磁场)．(3)方向：小磁针静止时N极的指向．(4)单位：特斯拉，符号T.二、磁感线及特点1．磁感线在磁场中画出一些曲线，使曲线上每一点的切线方向都跟这点的磁感应强度的方向一致．2．磁感线的特点(1)磁感线上某点的切线方向就是该点的磁场方向．(2)磁感线的疏密定性地表示磁场的强弱，在磁感线较密的地方磁场较强；在磁感线较疏的地方磁场较弱．(3)磁感线是闭合曲线，没有起点和终点．在磁体外部，从N极指向S极；在磁体内部，由S极指向N 极．(4)同一磁场的磁感线不中断、不相交、不相切．(5)磁感线是假想的曲线，客观上不存在．3．电流周围的磁场三、安培力的大小和方向1．安培力的大小(1)磁场和电流垂直时，F＝BIL.(2)磁场和电流平行时：F＝0.2．安培力的方向(1)用左手定则判定：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向．(2)安培力的方向特点：F⊥B，F⊥I，即F垂直于B和I决定的平面．(注意：B和I可以有任意夹角)【重要考点归纳】考点一安培定则的应用和磁场的叠加1．安培定则的应用在运用安培定则判定直线电流和环形电流的磁场时应分清“因”和“果”．原因(电流方向)结果(磁场绕向)直线电流的磁场大拇指四指环形电流的磁场四指大拇指2.磁场的叠加磁感应强度是矢量，计算时与力的计算方法相同，利用平行四边形定则或正交分解法进行合成与分解．特别提醒：两个电流附近的磁场的磁感应强度是由两个电流分别独立存在时产生的磁场在该处的磁感应强度叠加而成的．3.解决这类问题的思路和步骤：(1)根据安培定则确定各导线在某点产生的磁场方向；(2)判断各分磁场的磁感应强度大小关系；(3)根据矢量合成法则确定合磁场的大小和方向．考点二安培力作用下导体运动情况的判定1．判定通电导体在安培力作用下的运动或运动趋势，首先必须弄清楚导体所在位置的磁场分布情况，然后利用左手定则准确判定导体的受力情况，进而确定导体的运动方向或运动趋势的方向．2．在应用左手定则判定安培力方向时，磁感线方向不一定垂直于电流方向，但安培力方向一定与磁场方向和电流方向垂直，即大拇指一定要垂直于磁场方向和电流方向决定的平面．【思想方法与技巧】用视图转换法求解涉及安培力的力学问题1．安培力(1)方向：根据左手定则判断．(2)大小：由公式F＝BIL计算，且其中的L为导线在磁场中的有效长度．如弯曲通电导线的有效长度L 等于连接两端点的直线的长度，相应的电流方向沿两端点连线由始端流向末端，如图所示．2．视图转换对于安培力作用下的力学问题，需画出导体棒的受力示意图．但在三维空间无法准确画出其受力情况，可将三维立体图转化为二维平面图，即画出俯视图、剖面图或侧视图等．此时，金属棒用圆代替，电流方向用“×”或“·”表示．3.解决安培力作用下的力学问题的思路： (1)选定研究对象；(2)变三维为二维，画出平面受力分析图，判断安培力的方向时切忌跟着感觉走，一定要用左手定则来判断，注意F 安⊥B 、F 安⊥I ；(3)根据力的平衡条件或牛顿第二定律列方程求解．第二节 磁场对运动电荷的作用【基本概念、规律】一、洛伦兹力1．定义：运动电荷在磁场中所受的力． 2．大小(1) v ∥B 时，F ＝0. (2) v ⊥B 时，F ＝qvB .(3) v 与B 夹角为θ时，F ＝qvB sin_θ. 3．方向(1)判定方法：应用左手定则，注意四指应指向正电荷运动方向或负电荷运动的反方向． (2)方向特点：F ⊥B ，F ⊥v .即F 垂直于B 、v 决定的平面．(注意B 和v 可以有任意夹角)． 由于F 始终垂直于v 的方向，故洛伦兹力永不做功． 二、带电粒子在匀强磁场中的运动1．若v ∥B ，带电粒子以入射速度v 做匀速直线运动．2．若v ⊥B ，带电粒子在垂直于磁感线的平面内，以入射速度v 做匀速圆周运动． 3．基本公式(1)向心力公式：qvB ＝m v 2r.(2)轨道半径公式：r ＝mv Bq.(3)周期公式：T ＝2πr v ＝2πm qB ；f ＝1T ＝Bq 2πm ；ω＝2πT ＝2πf ＝Bqm.特别提示：T 的大小与轨道半径r 和运行速率v 无关，只与磁场的磁感应强度B 和粒子的比荷q m有关．【重要考点归纳】考点一洛伦兹力和电场力的比较1．洛伦兹力方向的特点(1)洛伦兹力的方向总是垂直于运动电荷速度方向和磁场方向确定的平面．(2)当电荷运动方向发生变化时，洛伦兹力的方向也随之变化．(3)左手判断洛伦兹力方向，但一定分正、负电荷．2．洛伦兹力与电场力的比较考点二带电粒子在匀强磁场中的运动1．圆心的确定(1)已知入射点、出射点、入射方向和出射方向时，可通过入射点和出射点分别作垂直于入射方向和出射方向的直线，两条直线的交点就是圆弧轨迹的圆心(如图甲所示，图中P为入射点，M为出射点)．(2)已知入射方向、入射点和出射点的位置时，可以通过入射点作入射方向的垂线，连接入射点和出射点，作其中垂线，这两条垂线的交点就是圆弧轨迹的圆心(如图乙所示，P为入射点，M为出射点)．2．半径的确定可利用物理学公式或几何知识(勾股定理、三角函数等)求出半径大小．3．运动时间的确定粒子在磁场中运动一周的时间为T，当粒子运动的圆弧所对应的圆心角为θ时，其运动时间表示为：t＝θ2πT4.求解粒子在匀强磁场中运动问题的步骤：(1)画轨迹：即确定圆心，画出运动轨迹．(2)找联系：轨迹半径与磁感应强度、运动速度的联系，偏转角度与圆心角、运动时间的联系，在磁场中的运动时间与周期的联系．(3)用规律：即牛顿运动定律和圆周运动的规律，特别是周期公式、半径公式．考点三“磁偏转”和“电偏转”【思想方法与技巧】带电粒子在磁场中运动的临界和极值问题1.带电粒子进入有界磁场区域，一般存在临界问题(或边界问题)以及极值问题．解决这类问题的方法思路如下：(1)直接分析、讨论临界状态，找出临界条件，从而通过临界条件求出临界值．(2)以定理、定律为依据，首先求出所研究问题的一般规律和一般解的形式，然后再分析、讨论临界条件下的特殊规律和特殊解．2.带电粒子在有界磁场中的运动，一般涉及临界和边界问题，临界值、边界值常与极值问题相关联．因此，临界状态、边界状态的确定以及所需满足的条件是解决问题的关键．常遇到的临界和极值条件有：(1)带电体在磁场中，离开一个面的临界状态是对这个面的压力为零．(2)射出或不射出磁场的临界状态是带电体运动的轨迹与磁场边界相切，对应粒子速度的临界值．(3)运动时间极值的分析①周期相同的粒子，当速率相同时，轨迹(弦长)越长，圆心角越大，运动时间越长．②周期相同的粒子，当速率不同时，圆心角越大，运动时间越长．第三节带电粒子在复合场中的运动【基本概念、规律】一、带电粒子在复合场中的运动 1．复合场的分类(1)叠加场：电场、磁场、重力场共存，或其中某两场共存．(2)组合场：电场与磁场各位于一定的区域内，并不重叠或在同一区域，电场、磁场交替出现． 2．带电粒子在复合场中的运动分类 (1)静止或匀速直线运动当带电粒子在复合场中所受合外力为零时，将处于静止状态或做匀速直线运动． (2)匀速圆周运动当带电粒子所受的重力与电场力大小相等、方向相反时，带电粒子在洛伦兹力的作用下，在垂直于匀强磁场的平面内做匀速圆周运动．(3)非匀变速曲线运动当带电粒子所受的合外力的大小和方向均变化，且与初速度方向不在同一条直线上时，粒子做非匀变速曲线运动，这时粒子运动轨迹既不是圆弧，也不是抛物线．二、带电粒子在复合场中运动的应用实例 1．质谱仪(1)构造：如图所示，由粒子源、加速电场、偏转磁场和照相底片等构成．(2)原理：粒子由静止在加速电场中被加速，根据动能定理可得关系式qU ＝12mv 2.粒子在磁场中受洛伦兹力偏转，做匀速圆周运动，根据牛顿第二定律得关系式qvB ＝m v 2r.由以上两式可得出需要研究的物理量，如粒子轨道半径、粒子质量、比荷． r ＝1B2mUq ，m ＝qr 2B 22U ，q m ＝2U B 2r2. 2．回旋加速器(1)构造：如图所示，D 1、D 2是半圆形金属盒，D 形盒的缝隙处接交流电源．D 形盒处于匀强磁场中．(2)原理：交流电的周期和粒子做圆周运动的周期相等，粒子经电场加速，经磁场回旋，由qvB ＝mv 2r ，得E km ＝q 2B 2r 22m，可见粒子获得的最大动能由磁感应强度B 和D 形盒半径r 决定，与加速电压无关．3．速度选择器(如图所示)(1)平行板中电场强度E 和磁感应强度B 互相垂直．这种装置能把具有一定速度的粒子选择出来，所以叫做速度选择器．(2)带电粒子能够沿直线匀速通过速度选择器的条件是qE ＝qvB ，即v ＝E B. 4．磁流体发电机(1)磁流体发电是一项新兴技术，它可以把内能直接转化为电能． (2)根据左手定则，如图中的B 是发电机正极．(3)磁流体发电机两极板间的距离为L ，等离子体速度为v ，磁场的磁感应强度为B ，则由qE ＝q U L＝qvB 得两极板间能达到的最大电势差U ＝BLv .5．电磁流量计工作原理：如图所示，圆形导管直径为d ，用非磁性材料制成，导电液体在管中向左流动，导电液体中的自由电荷(正、负离子)，在洛伦兹力的作用下横向偏转，a 、b 间出现电势差，形成电场，当自由电荷所受的电场力和洛伦兹力平衡时，a 、b 间的电势差就保持稳定，即：qvB ＝qE ＝q Ud ，所以v ＝U Bd，因此液体流量Q ＝Sv ＝πd 24·U Bd ＝πdU4B.【重要考点归纳】考点一带电粒子在叠加场中的运动1．带电粒子在叠加场中无约束情况下的运动情况分类(1)磁场力、重力并存①若重力和洛伦兹力平衡，则带电体做匀速直线运动．②若重力和洛伦兹力不平衡，则带电体将做复杂的曲线运动，因洛伦兹力不做功，故机械能守恒，由此可求解问题．(2)电场力、磁场力并存(不计重力的微观粒子)①若电场力和洛伦兹力平衡，则带电体做匀速直线运动．②若电场力和洛伦兹力不平衡，则带电体将做复杂的曲线运动，因洛伦兹力不做功，可用动能定理求解问题．(3)电场力、磁场力、重力并存①若三力平衡，一定做匀速直线运动．②若重力与电场力平衡，一定做匀速圆周运动．③若合力不为零且与速度方向不垂直，将做复杂的曲线运动，因洛伦兹力不做功，可用能量守恒或动能定理求解问题．2．带电粒子在叠加场中有约束情况下的运动带电体在复合场中受轻杆、轻绳、圆环、轨道等约束的情况下，除受场力外，还受弹力、摩擦力作用，常见的运动形式有直线运动和圆周运动，此时解题要通过受力分析明确变力、恒力做功情况，并注意洛伦兹力不做功的特点，运用动能定理、能量守恒定律结合牛顿运动定律求出结果．考点二带电粒子在组合场中的运动带电粒子在组合场中的运动，实际上是几个典型运动过程的组合，因此解决这类问题要分段处理，找出各分段之间的衔接点和相关物理量，问题即可迎刃而解．常见类型如下：1．从电场进入磁场(1)粒子先在电场中做加速直线运动，然后进入磁场做圆周运动．在电场中利用动能定理或运动学公式求粒子刚进入磁场时的速度．(2)粒子先在电场中做类平抛运动，然后进入磁场做圆周运动．在电场中利用平抛运动知识求粒子进入磁场时的速度．2．从磁场进入电场(1)粒子进入电场时的速度与电场方向相同或相反，做匀变速直线运动(不计重力)．(2)粒子进入电场时的速度方向与电场方向垂直，做类平抛运动．3.解决带电粒子在组合场中的运动问题的思路。

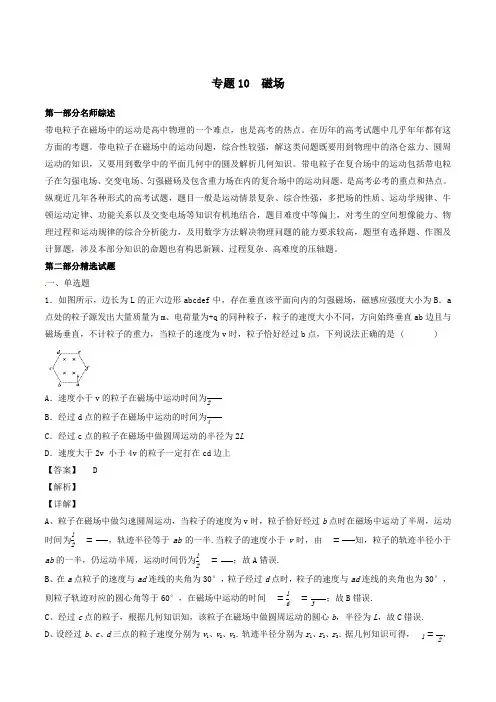

【百日冲刺】2020年高考物理备考专题10磁场含解析
专题10 磁场第一部分名师综述带电粒子在磁场中的运动是高中物理的一个难点，也是高考的热点。
在历年的高考试题中几乎年年都有这方面的考题。
带电粒子在磁场中的运动问题，综合性较强，解这类问题既要用到物理中的洛仑兹力、圆周运动的知识，又要用到数学中的平面几何中的圆及解析几何知识。
带电粒子在复合场中的运动包括带电粒子在匀强电场、交变电场、匀强磁砀及包含重力场在内的复合场中的运动问题，是高考必考的重点和热点。
纵观近几年各种形式的高考试题，题目一般是运动情景复杂、综合性强，多把场的性质、运动学规律、牛顿运动定律、功能关系以及交变电场等知识有机地结合，题目难度中等偏上，对考生的空间想像能力、物理过程和运动规律的综合分析能力，及用数学方法解决物理问题的能力要求较高，题型有选择题、作图及计算题，涉及本部分知识的命题也有构思新颖、过程复杂、高难度的压轴题。
第二部分精选试题一、单选题1．如图所示，边长为L的正六边形abcdef中，存在垂直该平面向内的匀强磁场，磁感应强度大小为B．a 点处的粒子源发出大量质量为m、电荷量为+q的同种粒子，粒子的速度大小不同，方向始终垂直ab边且与磁场垂直，不计粒子的重力，当粒子的速度为v时，粒子恰好经过b点，下列说法正确的是 ( )A．速度小于v的粒子在磁场中运动时间为ππ2ππB．经过d点的粒子在磁场中运动的时间为ππ4ππC．经过c点的粒子在磁场中做圆周运动的半径为2LD．速度大于2v 小于4v的粒子一定打在cd边上【答案】 D【解析】【详解】A、粒子在磁场中做匀速圆周运动，当粒子的速度为v时，粒子恰好经过b点时在磁场中运动了半周，运动时间为12π=ππππ，轨迹半径等于ab的一半.当粒子的速度小于v时，由π=ππππ知，粒子的轨迹半径小于ab的一半，仍运动半周，运动时间仍为12π=ππππ；故A错误.B、在a点粒子的速度与ad连线的夹角为30°，粒子经过d点时，粒子的速度与ad连线的夹角也为30°，则粒子轨迹对应的圆心角等于60°，在磁场中运动的时间π=16π=ππ3ππ；故B错误.C、经过c点的粒子，根据几何知识知，该粒子在磁场中做圆周运动的圆心b，半径为L，故C错误.D、设经过b、c、d三点的粒子速度分别为v1、v2、v3．轨迹半径分别为r1、r2、r3．据几何知识可得，π1=π2，r2=L，r3=2L，由半径公式π=ππ得：v2=2v1=2v，v3=4v1=4v，所以只有速度在这个范围：2v≤v≤4v的粒子ππ才打在cd边上；故D正确.故选D.2．如图所示，在空间有一坐标系xOy中，直线OP与x轴正方向的夹角为30o，第一象限内有两个方向都垂直纸面向外的匀强磁场区域I和II，直线OP是它们的边界，OP上方区域I中磁场的磁感应强度为B。
(2010-2020)高考全国1卷物理试题分类解析——专题10 磁场(解析版)
10年高考（2010-2019）全国1卷物理试题分类解析（解析版）专题10 磁场江苏省特级教师学科网金牌名师戴儒京解析一、选择题1.（2011年）14.为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的环形电流I引起的。
在下列四个图中，正确表示安培假设中环形电流方向的是【解析】本题主要考查地磁场及安培定则。
地磁的N极在地理南极附近，地磁的S极在地理北极附近。
地球自转形成的环形电流在垂直于地轴的平面，此电流形成的地磁N极在地理南极附近，因此用右手握住环形电流时，拇指应指向地理南极。
因此，选项B正确。
【答案】B。
2.（2013年）18．如图，是半径为R的圆柱形匀强磁场区域的横截面（纸面），磁感应强度大小为B，方向垂直于纸面向外，一电荷量为q（q>0）。
质量为m的粒子沿平行于直径ab的方向射入磁场区域，射入点与ab的距离为，已知粒子射出磁场与射入磁场时运动方向间的夹角为60°，则粒子的速率为（不计重力）A．B．C ．D ．【解析】本题考查洛伦兹力、牛顿第二定律和几何关系。
较容易。
画出粒子在磁场中的运动轨迹，由几何关系可知，粒子在磁场中偏转运动的圆弧轨迹的圆心角为60o，则圆弧半径为。
对粒子在磁场中的运动有。
解得：。
选项ACD 错误B 正确。
【答案】B【点评】注意粒子速度偏向角与轨迹圆弧所对圆心角的关系。
3（2014年）15．关于通电直导线在匀强磁场中所受的安培力，下列说法正确的是 （ ） A ．安培力的方向可以不垂直于直导线B ．安培力的方向总是垂直于磁场的方向C ．安培力的大小与通电直导线和磁场方向的夹角无关D ．将直导线从中点折成直角，安培力的大小一定变为原来的一半【解析】根据左手定则，A 错误，B 正确；根据安培力的大小公式αsin BIL F =，C 错误；将直导线从中点折成直角，安培力的大小一定变为原来的22（如下图）【答案】15． （ B ）4.（2014年）16．如图，MN 为铝质薄平板，铝板上方和下方分别有垂直于图平面的匀强磁场（未画出）。
2020年高考物理试题分类汇编——电磁感应
2020 年高考物理试题分类汇编——电磁感觉〔全国卷1〕17．某地的地磁场磁感觉强度的竖直重量方向向下，大小为 4.5 10 5 T。
一敏捷电压表连结在当地入海河段的两岸，河宽100m，该河段涨潮和落潮时有海水〔视为导体〕流过。
设落潮时，海水自西向东流，流速为2m/s。
以下讲法正确的选项是A ．河北岸的电势较高B．河南岸的电势较高C．电压表记录的电压为9mV D．电压表记录的电压为5mV【答案】BD【分析】海水在落潮时自西向东流，该过程可以理解得为：自西向东运动的导体棒在切割竖直向下的磁场。
依据右手定那么，右岸即北岸是正极电势高，南岸电势低， D 对 C 错。
依据法拉第电磁感觉定律E BLv 4.5 10 5100 2 9 10 3V, B对A错。
【命题企图与考点定位】导体棒切割磁场的实质应用题。
〔全国卷2〕18. 如图，空间某地区中有一匀强磁场，磁感觉强度方向水平，且垂直于纸面向里，磁场上界限 b 和下界限 d 水平。
在竖直面内有一矩形金属一致加线圈，线圈上下面的距离特意短，下面水平。
线圈从水平面 a 开始着落。
磁场上下界限之间的距离大于水平面a、 b 之间的距离。
假定线圈下面刚经过水平面b、c〔位于磁场中〕和 d 时，线圈所遇到的磁场力的大小分不为F b、 F c和 F d，那么A.F d> F c> F bB. F c<F d< F bC.F c> F b> F dD. F c< F b< F d【答案】 D【分析】线圈从a到b 做自由落体运动，在b 点开始进入磁场切割磁感线所有遇到安培力F b，因为线圈的上下面的距离特意短，所以经历特意短的变速运动而进入磁场，此后线圈中磁通量不变不产生感觉电流，在 c 处不受安培力，但线圈在重力作用下仍旧加快，所以从 d 处切割磁感线所受安培力必然大于答案 D。
b 处，【命题企图与考点定位】线圈切割磁感线的竖直运动，应用法拉第电磁感觉定律求解。
高考物理电磁学知识点之磁场难题汇编及答案解析(5)
高考物理电磁学知识点之磁场难题汇编及答案解析(5)一、选择题1．如图所示，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上(与纸面平行)，磁场方向垂直于纸面向里，三个带正电的微粒a、b、c电荷量相等，质量分别为m a、m b、m c，已知在该区域内，a在纸面内做匀速圆周运动，b在纸面内向右做匀速直线运动，c在纸面内向左做匀速直线运动，下列选项正确的是()A．m a>m b>m c B．m b>m a>m cC．m c>m a>m b D．m c>m b>m a2．如图所示，匀强磁场的方向垂直纸面向里，一带电微粒从磁场边界d点垂直于磁场方向射入，沿曲线dpa打到屏MN上的a点，通过pa段用时为t.若该微粒经过P点时，与一个静止的不带电微粒碰撞并结合为一个新微粒，最终打到屏MN上．若两个微粒所受重力均忽略,则新微粒运动的 ( )A．轨迹为pb,至屏幕的时间将小于tB．轨迹为pc,至屏幕的时间将大于tC．轨迹为pa，至屏幕的时间将大于tD．轨迹为pb,至屏幕的时间将等于t3．如图所示，虚线为两磁场的边界，左侧磁场垂直纸面向里，右侧磁场垂直纸面向外，磁感应强度大小均为B。
一边长为L、电阻为R的单匝正方形导体线圈abcd，水平向右运动到图示位置时，速度大小为v，则（）A．ab边受到的安培力向左，cd边受到的安培力向右B．ab边受到的安培力向右，cd边受到的安培力向左C．线圈受到的安培力的大小为22 2B L vRD．线圈受到的安培力的大小为22 4B L vR4．如图所示，一块长方体金属板材料置于方向垂直于其前表面向里的匀强磁场中，磁感应强度大小为B。
当通以从左到右的恒定电流I时，金属材料上、下表面电势分别为φ1、φ2。
该金属材料垂直电流方向的截面为长方形，其与磁场垂直的边长为a、与磁场平行的边长为b，金属材料单位体积内自由电子数为n，元电荷为e。
那么A．12IB enbϕϕ-=B．12IB enbϕϕ-=-C．12IB enaϕϕ-=D．12IB enaϕϕ-=-5．如图，一带电粒子在正交的匀强电场和匀强磁场中做匀速圆周运动。
2020年高考物理试题分类汇编——磁场
2020年高考物理试题分类汇编——磁场〔全国卷1〕26．〔21分〕如以下图，在03x a ≤≤区域内存在与xy 平面垂直的匀强磁场，磁感应强度的大小为B.在t=0时刻，一位于坐标原点的粒子源在xy 平面内发射出大量同种带电粒子，所有粒子的初速度大小相同，方向与y 轴正方向的夹角分布在0～180°范畴内。
沿y 轴正方向发射的粒子在0t t =时刻刚好从磁场边界上(3,)P a a 点离开磁场。
求：⑴ 粒子在磁场中做圆周运动的半径R 及粒子的比荷q ／m ；⑵ 现在刻仍在磁场中的粒子的初速度方向与y 轴正方向夹角的取值范畴； ⑶ 从粒子发射到全部粒子离开磁场所用的时刻。
【答案】⑴a R 332=32Bt m q π= ⑵速度与y 轴的正方向的夹角范畴是60°到120°⑶从粒子发射到全部离开所用 时刻 为02t【解析】 ⑴粒子沿y 轴的正方向进入磁场，从P 点通过做OP 的垂直平分线与x 轴的交点为圆心，依照直角三角形有222)3(R a a R -+=解得a R 332=23sin ==R a θ，那么粒子做圆周运动的的圆心角为120°，周期为03t T =粒子做圆周运动的向心力由洛仑兹力提供，依照牛顿第二定律得R T m Bqv 2)2(π=，T Rv π2=，化简得032Bt m q π= ⑵仍在磁场中的粒子其圆心角一定大于120°，如此粒子角度最小时从磁场右边界穿出；角度最大时从磁场左边界穿出。
角度最小时从磁场右边界穿出圆心角120°，所通过圆弧的弦与⑴中相等穿出点如图，依照弦与半径、x 轴的夹角差不多上30°，因此现在速度与y 轴的正方向的夹角是60°。
角度最大时从磁场左边界穿出，半径与y 轴的的夹角是60°，那么现在速度与y 轴的正方向的夹角是120°。
因此速度与y 轴的正方向的夹角范畴是60°到120° ⑶在磁场中运动时刻最长的粒子的轨迹应该与磁场的右边界相切，在三角形中两个相等的腰为a R 332=，而它的高是 a a a h 333323=-=，半径与y 轴的的夹角是30°，这种粒子的圆心角是240°。
【推荐】2020届高考物理专题卷8：磁场 答案与解析
绝密★启用前高考物理专题八考试范围：磁场一、选择题（本题共10小题，每小题4分，共40分。
在每小题给出的四个选项中，有的只有一个选项符合题目要求，有的有多个选项符合题目要求。
全部选对的得4分，选对但不全的得2分，有选错的得0分。
）1．电子作近核运动的时候，产生了垂直于相对运动方向的磁场。
如下图所示，为某种用束缚原子的磁场的磁感线分布情况，以O点（图中白点）为坐标原点，沿轴正方向磁感应强度大小的变化最有可能为（）2．如右图所示，有一个正方形的匀强磁场区域abcd，e是ad的中点，f是cd的中点，如果在a点沿对角线方向以速度v射入一带负电的带电粒子，恰好从e点射出，则（）A．如果粒子的速度增大为原的二倍，将从d点射出B．如果粒子的速度增大为原的三倍，将从f点射出C．如果粒子的速度不变，磁场的磁感应强度变为原的二倍，也将从d点射出D．只改变粒子的速度使其分别从e、d、f点射出时，从f点射出所用时间最短3．“速度选择器”是一个借助带电粒子在电磁场中偏转的原理，挑选出具有所需速度的粒子的装置。
右图是某粒子速度选择器的原理示意图，在一半径为R=10cm的圆柱形桶内有B=10-4T的匀强磁场，方向平行于轴线。
在圆柱形桶的某直径两端开有小孔，作为入射孔和出射孔，离子束以不同角度入射，先后有不同速度的离子束射出，现有一离子发射的比荷为2×1011C/g的阳离子，且粒子束中速度分布连续，当θ=45°时，出射粒子的速度v的大小是（）A．2×106m/s B．22×106 m/sC．22×108 m/s D．42×106 m/s4．如右图所示，竖直光滑的墙面上有一闭合导线框a，在导线框a的下方有一面积比导线框a稍小的磁场区域b。
导线框a从图示位置自由下落，在其整个下落过程中，下列说法正确的是（）A ．导线框做自由落体运动B ．导线框通过磁场区域后做曲线运动C ．导线框通过磁场区域时机械能会减少D ．导线框在穿过磁场区域时，上下两个导线受到的安培力方向都向上5．2010年，上海成功举办盛大的世界博览会。
