零序电流是怎么产生的
产生零序电流的原因
产生零序电流的原因产生零序电流的原因导言零序电流是指电力系统中频率为零序频率（通常为50Hz或60Hz）的电流。
它通常在电力系统中被视为异常现象，因为它可能引起一系列问题，如设备过热、功率损耗和系统不平衡。
本文将探讨产生零序电流的原因，深入分析其多个方面，帮助我们更好地理解这一现象的根源。
一、电气设备故障电气设备故障是导致零序电流产生的主要原因之一。
故障通常包括线路间短路、设备内部故障和接地故障等。
这些故障会导致不同程度的电流流过非故障相，从而产生零序电流。
1. 线路间短路线路间短路是指两个或多个相之间发生了短路。
当出现短路时，电流将会通过非短路相，这种电流称为零序电流。
短路故障可以是短时的，也可以是持续的，它们都会导致零序电流的产生。
2. 设备内部故障电气设备内部的故障也会导致零序电流的产生。
例如，变压器内部的绕组短路或绝缘损坏可能会引起零序电流。
这些故障通常与绝缘失效或设备老化有关。
3. 接地故障接地故障是指电气设备的接地导线或接地电阻发生故障。
当接地电阻减小或消失时，电流可能会通过地面形成环路，这将导致零序电流的产生。
二、非线性负载非线性负载也是产生零序电流的重要原因之一。
非线性负载是指其电流与电压之间的关系不符合线性规律的负载。
常见的非线性负载包括电力电子设备、电弧炉、变频器和电动机等。
这些设备通常会引入谐波成分，从而导致零序电流的产生。
1. 电力电子设备电力电子设备包括电力变压器、逆变器和电力电子调速器等。
这些设备通常用于调节电压或电流，并能够产生非线性负载。
由于其特殊的工作原理，电力电子设备会引入谐波电流和零序电流。
2. 电弧炉电弧炉是用于熔化金属或其他物质的设备。
在电弧炉中，电流通过电弧放电，这通常会引入谐波电流和零序电流。
3. 变频器变频器是用于控制电动机转速的设备。
它们能够通过改变电压或频率来调节电机的转速。
变频器的工作原理决定了其输出电流包含谐波成分和零序电流。
4. 电动机电动机是电力系统中常见的负载设备。
零序电流的计算范文
零序电流的计算范文
零序电流是指在三相电路中，电力系统中各相线路中的三个相电流之
和为零时的电流分量。
零序电流在电力系统中具有重要的意义，它可以用
来判断电力系统中是否存在接地故障，同时也是设计电力系统的重要参数。
计算零序电流需要考虑电力系统的具体拓扑结构和参数。
以下是计算
零序电流的几个常见方法：
1.对称分量法：零序电流可以通过对三相电流进行对称分量的计算得到。
对称分量是指在三相电路中，电流在正序（A、B、C）和负序（A、C、B）上的分布情况。
其中，I₀表示零序电流，A₀表示零序分量，A₁和A₂分别表示正序和负
序的分量。
2.电流变化比法：零序电流可以通过电流变化比的关系进行计算。
电
流变化比是指电路中的电流和电压之间的关系。
3. Kirchhoff定律法：零序电流可以通过应用Kirchhoff定律来计算。
Kirchhoff定律是电力系统中的电流和电压之间的基本关系。
其中，I₀表示零序电流，Ii表示系统中各个分支的电流。
4.等效电路法：零序电流可以通过将电力系统转化为等效电路来进行
计算。
等效电路是电力系统中将复杂的电路转化为简单电路进行计算的方法。
其中，V₀表示零序电压，Z₀表示零序阻抗。
以上是一些计算零序电流的常见方法，根据电力系统结构和工程要求，可以选择合适的方法进行计算。
在实际运用中，还需要结合电力系统的实
际参数和设备特性进行精确计算，并且在计算过程中需要考虑系统的非线性特性和对称性等因素。
10kv零序电流计算
10kv零序电流计算

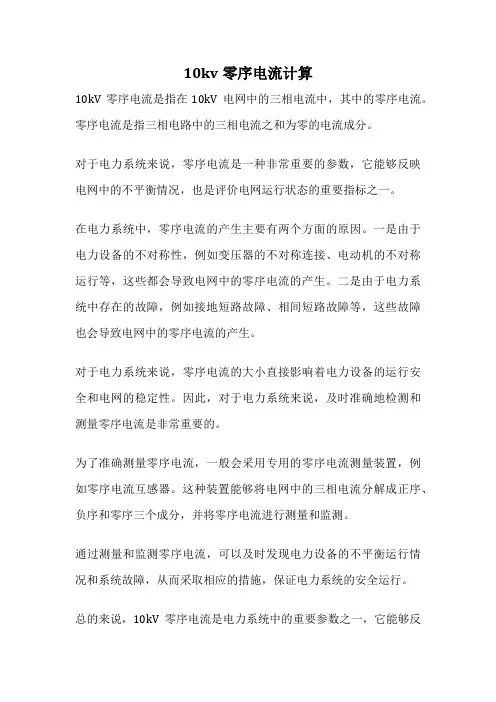

10kV零序电流是指在10kV电网中的三相电流中，其中的零序电流。
零序电流是指三相电路中的三相电流之和为零的电流成分。
对于电力系统来说，零序电流是一种非常重要的参数，它能够反映电网中的不平衡情况，也是评价电网运行状态的重要指标之一。
在电力系统中，零序电流的产生主要有两个方面的原因。
一是由于电力设备的不对称性，例如变压器的不对称连接、电动机的不对称运行等，这些都会导致电网中的零序电流的产生。
二是由于电力系统中存在的故障，例如接地短路故障、相间短路故障等，这些故障也会导致电网中的零序电流的产生。
对于电力系统来说，零序电流的大小直接影响着电力设备的运行安全和电网的稳定性。
因此，对于电力系统来说，及时准确地检测和测量零序电流是非常重要的。
为了准确测量零序电流，一般会采用专用的零序电流测量装置，例如零序电流互感器。
这种装置能够将电网中的三相电流分解成正序、负序和零序三个成分，并将零序电流进行测量和监测。
通过测量和监测零序电流，可以及时发现电力设备的不平衡运行情况和系统故障，从而采取相应的措施，保证电力系统的安全运行。
总的来说，10kV零序电流是电力系统中的重要参数之一，它能够反
映电网的不平衡情况和系统的故障情况。
通过准确测量和监测零序电流，可以及时发现问题并采取相应的措施，保证电力系统的安全稳定运行。
高压零序和低压零序

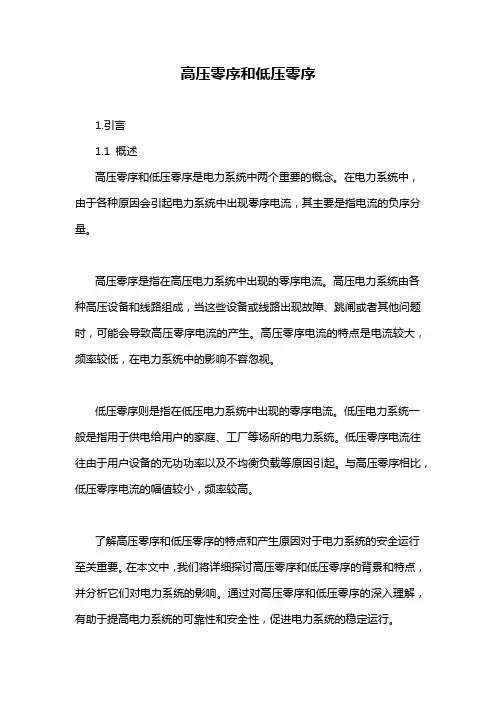

高压零序和低压零序1.引言1.1 概述高压零序和低压零序是电力系统中两个重要的概念。
在电力系统中，由于各种原因会引起电力系统中出现零序电流，其主要是指电流的负序分量。
高压零序是指在高压电力系统中出现的零序电流。
高压电力系统由各种高压设备和线路组成，当这些设备或线路出现故障、跳闸或者其他问题时，可能会导致高压零序电流的产生。
高压零序电流的特点是电流较大，频率较低，在电力系统中的影响不容忽视。
低压零序则是指在低压电力系统中出现的零序电流。
低压电力系统一般是指用于供电给用户的家庭、工厂等场所的电力系统。
低压零序电流往往由于用户设备的无功功率以及不均衡负载等原因引起。
与高压零序相比，低压零序电流的幅值较小，频率较高。
了解高压零序和低压零序的特点和产生原因对于电力系统的安全运行至关重要。
在本文中，我们将详细探讨高压零序和低压零序的背景和特点，并分析它们对电力系统的影响。
通过对高压零序和低压零序的深入理解，有助于提高电力系统的可靠性和安全性，促进电力系统的稳定运行。
1.2 文章结构文章结构部分的内容可以如下所示:文章结构部分旨在介绍本文的组织框架和各个部分的内容概览，以便读者更好地理解文章的逻辑结构和主要观点。
本文分为引言、正文和结论三个部分。
具体的结构如下：引言部分（Introduction）将首先概述高压零序和低压零序的背景和特点，介绍这两个概念的起源和研究的意义。
同时，本部分还将明确本文的目的，即通过比较高压零序和低压零序的差异，探讨它们对电力系统的影响。
正文部分（Main Body）将分为两个小节，分别介绍高压零序和低压零序。
在高压零序部分，我们将详细阐述其背景和特点。
背景部分将介绍高压零序的概念、起因和相关研究现状。
特点部分将系统概述高压零序的特点，包括其产生原因、传播方式和对电力系统的影响。
在低压零序部分，我们将同样进行介绍。
背景部分将阐述低压零序的概念、起因和研究现状。
特点部分将详细说明低压零序的特点，包括其产生机制、表现形式以及对电力系统的潜在影响。
零序电流正序电流负序电流
零序电流正序电流负序电流
零序电流、正序电流和负序电流是交流电力系统中常见的电流分量。
这些电流分量对于电力系统的运行和保护具有重要意义。
零序电流是指三相电流之和为零的电流分量。
在正常情况下，零序电流应该为零，因为三相电流的相位相差 120 度，它们的和应该为零。
然而，当系统中发生接地故障时，零序电流会不为零，并且会通过接地电阻或接地线返回电源。
零序电流保护是一种常见的保护方式，可以用于检测接地故障，并及时切断故障电路，以保护设备和人员的安全。
正序电流是指三相电流相位相差 120 度的电流分量。
正序电流是电力系统正常运行时的主要电流分量，它的大小和相位关系反映了系统的负载情况和功率因数。
正序电流保护也是一种常见的保护方式，可以用于检测系统中的短路故障，并及时切断故障电路，以保护设备和人员的安全。
负序电流是指三相电流相位相差 180 度的电流分量。
负序电流通常是由于系统中的不对称负载或故障引起的。
负序电流会对电力系统的运行产生不良影响，例如导致电机过热、降低功率因数等。
因此，负序电流保护也是一种常见的保护方式，可以用于检测系统中的不对称故障，并及时切断故障电路，以保护设备和人员的安全。
总之，零序电流、正序电流和负序电流是交流电力系统中重要的电流分量，它们对于电力系统的运行和保护具有重要意义。
在电力系统的设计和运行中，需要充分考虑这些电流分量的影响，并采取相应的保护措施，以确保系统的安全和稳定运行。
零序电流的讲解
零序电流在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+IC=0如果在三相四线中接入一个电流互感器，这时感应电流为零。
当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流）这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。
这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。
产生零序电流的两个条件:1、无论是纵向故障、还是横向故障、还是正常时和异常时的不对称，只要有零序电压的产生；2、零序电流有通路。
以上两个条件缺一不可。
因为缺少第一个，就无源泉；缺少第二个，就是我们通常讨论的“有电压是否一定有电流的问题。
零序公式:3U0=UA+UB+UC,3I0=IA+IB+IC正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。
只要是三相系统，就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）。
对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。
当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知到系统出了毛病（特别是单相接地时的零序分量）。
下面再介绍用作图法简单得出各分量幅值与相角的方法，先决条件是已知三相的电压或电流（矢量值），当然实际工程上是直接测各分量的。
由于上不了图，请大家按文字说明在纸上画图。
从已知条件画出系统三相电流（用电流为例，电压亦是一样）的向量图（为看很清楚，不要画成太极端）。
(1 ) 求零序分量：把三个向量相加求和。
零序、正序、负序电流解释
零序电流在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+IC=0如果在三相四线中接入一个电流互感器，这时感应电流为零。
当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流）这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。
这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。
产生零序电流的两个条件:1、无论是纵向故障、还是横向故障、还是正常时和异常时的不对称，只要有零序电压的产生；2、零序电流有通路。
以上两个条件缺一不可。
因为缺少第一个，就无源泉；缺少第二个，就是我们通常讨论的“有电压是否一定有电流的问题。
零序公式:3U0=UA+UB+UC,3I0=IA+IB+IC正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。
只要是三相系统，就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）。
对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。
当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知道系统出了毛病（特别是单相接地时的零序分量）。
下面再介绍用作图法简单得出各分量幅值与相角的方法，先决条件是已知三相的电压或电流（矢量值），当然实际工程上是直接测各分量的。
由于上不了图，请大家按文字说明在纸上画图。
从已知条件画出系统三相电流（用电流为例，电压亦是一样）的向量图（为看很清楚，不要画成太极端）。
(1 ) 求零序分量：把三个向量相加求和。
零序、正序、负序电流解释
零序电流在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+IC=0如果在三相四线中接入一个电流互感器，这时感应电流为零。
当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流）这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。
这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。
产生零序电流的两个条件:1、无论是纵向故障、还是横向故障、还是正常时和异常时的不对称，只要有零序电压的产生；2、零序电流有通路。
以上两个条件缺一不可。
因为缺少第一个，就无源泉；缺少第二个，就是我们通常讨论的“有电压是否一定有电流的问题。
零序公式:3U0=UA+UB+UC,3I0=IA+IB+IC正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。
只要是三相系统，就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）。
对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。
当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知道系统出了毛病（特别是单相接地时的零序分量）。
下面再介绍用作图法简单得出各分量幅值与相角的方法，先决条件是已知三相的电压或电流（矢量值），当然实际工程上是直接测各分量的。
由于上不了图，请大家按文字说明在纸上画图。
从已知条件画出系统三相电流（用电流为例，电压亦是一样）的向量图（为看很清楚，不要画成太极端）。
(1 ) 求零序分量：把三个向量相加求和。
什么叫零序电压
什么叫零序电压、零序电流？正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。
只要是三相系统，就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）。
对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。
当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知到系统出了毛病（特别是单相接地时的零序分量）。
下面再介绍用作图法简单得出各分量幅值与相角的方法，先决条件是已知三相的电压或电流（矢量值），当然实际工程上是直接测各分量的。
由于上不了图，请大家按文字说明在纸上画图。
从已知条件画出系统三相电流（用电流为例，电压亦是一样）的向量图（为看很清楚，不要画成太极端）。
1）求零序分量：把三个向量相加求和。
即A相不动，B相的原点平移到A相的顶端（箭头处），注意B相只是平移，不能转动。
同方法把C相的平移到B相的顶端。
此时作A相原点到C相顶端的向量（些时是箭头对箭头），这个向量就是三相向量之和。
最后取此向量幅值的三分一，这就是零序分量的幅值，方向与此向量是一样的。
2）求正序分量：对原来三相向量图先作下面的处理：A相的不动，B相逆时针转120度，C相顺时针转120度，因此得到新的向量图。
按上述方法把此向量图三相相加及取三分一，这就得到正序的A相，用A相向量的幅值按相差120度的方法分别画出B、C两相。
这就得出了正序分量。
3）求负序分量：注意原向量图的处理方法与求正序时不一样。
A相的不动，B相顺时针转120度，C相逆时针转120度，因此得到新的向量图。
下面的方法就与正序时一样了。
通过上述方法大家可以分析出各种系统故障的大概情况，如为何出现单相接地时零序保护会动作，而两相短路时基本没有零序电流。
零序保护原理
选择合适的继电器
根据整定值选择合适的出口继电 器，以确保在接地故障时能够可 靠地执行保护动作。
校验保护置的灵
敏度
通过模拟接地故障的方式，校验 零序保护装置的灵敏度，确保在 接地故障时能够及时地执行保护 动作。
04
零序保护的优缺点与改进方 向
零序保护的优点
快速性
零序保护基于电流的瞬时值进行判断，动作速度 快，能够快速切除故障。
THANKS
零序保护原理的应用场景
中低压配电网
中低压配电网的接地故障发生率较高，因此零序保护原理在中低压 配电网中得到了广泛应用。
高压电网
虽然高压电网的接地故障发生率较低，但零序保护原理在高压电网 中也有一定的应用，例如在变压器、母线等设备的接地保护中。
特殊场合
在某些特殊场合，如矿井、化工企业等，由于对供电可靠性要求较高， 零序保护原理也有一定的应用。
零序保护原理的重要性
提高供电可靠性
零序保护原理能够快速检测到接地故障，并采取相应的保护措施， 减少停电时间，提高供电可靠性。
防止故障扩大
接地故障如果不及时处理，可能会引起短路、过流等严重事故。零 序保护原理能够迅速隔离故障区域，防止故障扩大。
保障人员安全
接地故障可能导致设备损坏、漏电等危险情况，零序保护原理能够 及时切断电源，保障人员安全。
零序保护原理
目录
• 零序保护原理概述 • 零序电流的产生与传输 • 零序保护装置的工作原理 • 零序保护的优缺点与改进方向 • 实际应用案例分析
01
零序保护原理概述
零序保护原理的定义
零序电流
在三相系统中，当发生接地故障时， 三相电流不平衡，产生一个大小相等 、方向相反的零序电流。
