飞控算法讲解
飞行器飞行控制算法的研究与实现
飞行器飞行控制算法的研究与实现一、前言随着人类科技的不断进步，飞行器的应用范围越来越广泛，其飞行控制算法的研究与实现成为了当前热门的研究领域。
飞行控制算法主要包括飞行姿态控制、飞行轨迹规划、导航与定位等方面。
本篇文章通过介绍飞行器的飞行控制算法研究现状，探讨了常用的飞行控制算法，并结合实例进行了分析和研究。
二、飞行控制算法的基础飞行器的基础控制方案分为三个层次：姿态稳定层、速度控制层和姿态控制层。
其中姿态稳定层主要控制姿态的稳定性，速度控制层主要控制飞行器的速度和动力系统的输出，姿态控制层主要控制飞行器的角度和角速度。
1. 姿态稳定层姿态稳定层主要利用传感器来实现飞行器姿态控制。
在飞行时，飞行器面临的环境摆动以及外部气压的影响会使飞行器的姿态发生变化，此时需要使用姿态稳定层对其进行控制。
姿态稳定层主要使用PID控制器来实现。
2. 速度控制层速度控制层主要控制飞行器的速度和动力系统的输出。
在实现速度控制时，需要对飞行器当前的速度进行反馈控制，从而控制输出动力系统的功率。
速度控制层主要使用别动平衡控制算法。
3. 姿态控制层姿态控制层主要控制飞行器的姿态角和角速度。
姿态控制层主要使用自适应控制算法。
三、常用的飞行控制算法许多需要精确运动控制的机器人系统都采用卡尔曼滤波器来实现追踪控制，在无人机中也得到了广泛的运用。
历史上，基本的四元数（即基于四元数的姿态反馈），贝叶斯滤波和三自由度姿态反馈等控制算法都被应用于姿态控制。
1. 自适应控制算法自适应控制算法可以自行调整控制器以达到最佳的控制效果，减小不确定性和变化的影响。
2. PID控制算法PID控制器是基于比例、积分、微分三个环节的控制算法。
其主要缺点是需要对环境和物理参数进行事先估计，才能保证最佳的控制效果。
3. 外部航标导航外部航标导航通常是在无人机上安装GPS等定位设备，将飞行器与地面的航标进行对接。
该控制算法主要用于飞行器在较短时间内从一个位置到达另一个位置时的导航。
飞行器控制算法及性能分析
飞行器控制算法及性能分析随着科技的不断发展，飞行器已经成为人们越来越重要的交通工具。
但是，在使用飞行器的过程中，往往需要通过一定的控制算法来保证它的稳定性和安全性。
本文将介绍飞行器的控制算法及其性能分析。
一、飞行器控制算法概述飞行器控制算法是指通过相关的计算和控制方法，对飞行器的动态和静态特性进行控制和调节的过程。
飞行器控制算法可以分为传统控制算法和现代控制算法两种类型。
1. 传统控制算法传统控制算法主要包括PID（比例-积分-微分）控制算法和LQR（线性二次型调节）控制算法。
PID控制算法是一种经典的控制算法，其基本思想是通过对比实际输出量和目标输出量之间的误差，来调节飞行器的控制量。
具体来说，PID控制算法中包括比例控制、积分控制和微分控制三个主要部分，以实现对目标量的控制。
比例控制部分通过调节误差的大小来产生控制量，积分控制部分主要对误差进行积分，以消除静态误差，而微分控制部分则主要对误差进行微分，以消除动态误差。
LQR控制算法是一种现代控制算法，其主要思想是通过对系统状态进行加权和评估，来调整控制量以实现目标控制。
LQR控制算法适用于对非线性、多变量、时变等复杂系统进行控制。
2. 现代控制算法现代控制算法主要包括模糊控制算法和神经网络控制算法。
模糊控制算法是一种基于模糊逻辑原理的控制算法，其主要思想是通过对控制变量的模糊化处理，来实现对目标变量的精确控制。
模糊控制算法可以处理模糊和非线性问题，具有很好的鲁棒性和适应性，因此被广泛应用于飞行器等自动控制领域。
神经网络控制算法是一种基于神经网络原理的控制算法，其主要思想是通过建立神经网络模型，来对系统进行建模和控制。
神经网络控制算法可以很好地处理非线性和时变问题，具有很好的自适应性和强鲁棒性，因此被广泛应用于飞行器等自动控制领域。
二、飞行器控制算法性能分析飞行器控制算法的性能分析是评价其优劣的关键依据。
飞行器控制算法的性能分析可以从以下几个方面进行。
无人机飞行控制算法设计与仿真分析
无人机飞行控制算法设计与仿真分析近年来，随着无人机技术的不断发展和应用需求的增长，无人机飞行控制算法的设计与仿真分析成为了一个热门的研究领域。
本文将深入探讨无人机飞行控制算法的设计原理和仿真分析方法。
无人机的飞行控制算法是指通过计算机对无人机进行精确的控制，使其能够稳定、准确地执行特定的飞行任务。
飞行控制算法的设计主要包括姿态控制、航迹控制和高度控制等方面。
其中，姿态控制是无人机最基本的控制方式，它以无人机的姿态为基准，通过引导飞行器的前后左右、上下运动来实现机体的平稳飞行。
航迹控制则是无人机在飞行过程中按照预定的路径进行规划和执行，通过不断优化路径规划算法来达到更高的飞行效率。
高度控制则是指在飞行过程中对无人机的高度进行精确控制，保持其稳定飞行在特定的高度。
设计一个高效、稳定的无人机飞行控制算法是一个复杂的工程问题。
首先，需要了解无人机的基本飞行原理和飞行动力学模型，以便于根据其特性进行合理的控制。
其次，需要选择合适的控制策略，常用的控制策略包括PID控制、模糊控制和自适应控制等。
PID控制是一种常用的控制方法，通过调节比例、积分和微分参数来实现对飞行器稳定性的控制。
模糊控制则是一种基于模糊推理的自适应控制算法，通过模糊规则库将模糊输入映射成模糊输出，从而实现对飞行器的控制。
自适应控制则是一种根据飞行器的动态变化自动调整控制策略的方法，通过对飞行器状态进行实时监测和分析，自动调整控制参数，从而实现对飞行器的精确控制。
在设计好无人机飞行控制算法后，需要进行仿真分析来验证该算法的有效性和性能。
仿真分析可以将设计的算法应用到虚拟的飞行场景中进行模拟，通过对飞行器的各项指标进行评估，来判断控制算法的稳定性和性能是否达到要求。
常用的仿真软件有MATLAB、Simulink、ROS等，通过建立适当的数学模型，并结合算法设计和控制策略，进行飞行场景的模拟和性能评估。
除了仿真分析，实际的物理试验也是验证无人机飞行控制算法有效性的重要手段。

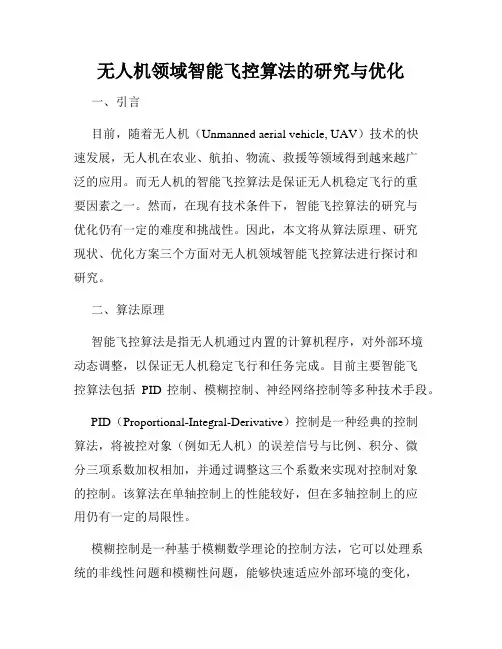

无人机领域智能飞控算法的研究与优化
无人机领域智能飞控算法的研究与优化一、引言目前，随着无人机（Unmanned aerial vehicle, UAV）技术的快速发展，无人机在农业、航拍、物流、救援等领域得到越来越广泛的应用。
而无人机的智能飞控算法是保证无人机稳定飞行的重要因素之一。
然而，在现有技术条件下，智能飞控算法的研究与优化仍有一定的难度和挑战性。
因此，本文将从算法原理、研究现状、优化方案三个方面对无人机领域智能飞控算法进行探讨和研究。
二、算法原理智能飞控算法是指无人机通过内置的计算机程序，对外部环境动态调整，以保证无人机稳定飞行和任务完成。
目前主要智能飞控算法包括PID控制、模糊控制、神经网络控制等多种技术手段。
PID（Proportional-Integral-Derivative）控制是一种经典的控制算法，将被控对象（例如无人机）的误差信号与比例、积分、微分三项系数加权相加，并通过调整这三个系数来实现对控制对象的控制。
该算法在单轴控制上的性能较好，但在多轴控制上的应用仍有一定的局限性。
模糊控制是一种基于模糊数学理论的控制方法，它可以处理系统的非线性问题和模糊性问题，能够快速适应外部环境的变化，并输出复杂的控制信号。
该算法适用于无人机多轴控制，但由于其模糊推理过程比较复杂，导致实现成本较高。
神经网络控制是一种基于神经网络的模型控制方法，它可以自适应地调整控制器参数，学习控制对象的非线性特性，并输出逼近最优解的控制信号。
该算法适用于复杂控制系统和多自由度、非线性控制对象。
然而，由于神经网络控制器计算速度慢，导致在无人机实时控制上存在较大问题。
三、研究现状无人机领域智能飞控算法的研究已经有相对成熟的技术路线。
目前，各大研究机构和企业纷纷投入研究资金，探索无人机智能飞控算法的创新和优化。
其中，无人机飞行控制器是无人机智能飞控系统中的核心模块。
常见的无人机飞行控制器主要有Pixhawk、APM等多种类型。
Pixhawk是一种基于开源硬件和软件的无人机飞行控制器，使用ARM处理器，可同时控制多达14个输出通道，支持多达5种不同的导航系统和多种不同的传感器，基于PX4飞控固件开发。

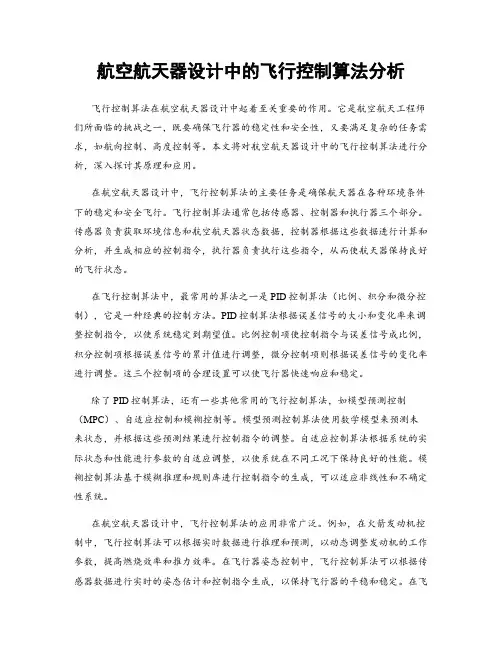

航空航天器设计中的飞行控制算法分析
航空航天器设计中的飞行控制算法分析飞行控制算法在航空航天器设计中起着至关重要的作用。
它是航空航天工程师们所面临的挑战之一，既要确保飞行器的稳定性和安全性，又要满足复杂的任务需求，如航向控制、高度控制等。
本文将对航空航天器设计中的飞行控制算法进行分析，深入探讨其原理和应用。
在航空航天器设计中，飞行控制算法的主要任务是确保航天器在各种环境条件下的稳定和安全飞行。
飞行控制算法通常包括传感器、控制器和执行器三个部分。
传感器负责获取环境信息和航空航天器状态数据，控制器根据这些数据进行计算和分析，并生成相应的控制指令，执行器负责执行这些指令，从而使航天器保持良好的飞行状态。
在飞行控制算法中，最常用的算法之一是PID控制算法（比例、积分和微分控制），它是一种经典的控制方法。
PID控制算法根据误差信号的大小和变化率来调整控制指令，以使系统稳定到期望值。
比例控制项使控制指令与误差信号成比例，积分控制项根据误差信号的累计值进行调整，微分控制项则根据误差信号的变化率进行调整。
这三个控制项的合理设置可以使飞行器快速响应和稳定。
除了PID控制算法，还有一些其他常用的飞行控制算法，如模型预测控制（MPC）、自适应控制和模糊控制等。
模型预测控制算法使用数学模型来预测未来状态，并根据这些预测结果进行控制指令的调整。
自适应控制算法根据系统的实际状态和性能进行参数的自适应调整，以使系统在不同工况下保持良好的性能。
模糊控制算法基于模糊推理和规则库进行控制指令的生成，可以适应非线性和不确定性系统。
在航空航天器设计中，飞行控制算法的应用非常广泛。
例如，在火箭发动机控制中，飞行控制算法可以根据实时数据进行推理和预测，以动态调整发动机的工作参数，提高燃烧效率和推力效率。
在飞行器姿态控制中，飞行控制算法可以根据传感器数据进行实时的姿态估计和控制指令生成，以保持飞行器的平稳和稳定。
在飞行器自主导航中，飞行控制算法可以根据导航系统的数据进行路径规划和飞行决策，以实现自主导航和任务完成。
无人机飞控技术最详细解读
无人机飞控技术最详细解读以前，搞无人机的十个人有八个是航空、气动、机械出身，更多考虑的是如何让飞机稳定飞起来、飞得更快、飞得更高。
如今，随着芯片、人工智能、大数据技术的发展，无人机开始了智能化、终端化、集群化的趋势，大批自动化、机械电子、信息工程、微电子的专业人才投入到了无人机研发大潮中，几年的时间让无人机从远离人们视野的军事应用飞入了寻常百姓家、让门外汉可以短暂的学习也能稳定可靠的飞行娱乐。
不可否认，飞控技术的发展是这十年无人机变化的最大推手。
无人机飞控是什么？飞行控制系统（Flight control system）简称飞控，可以看作飞行器的大脑。
多轴飞行器的飞行、悬停，姿态变化等等都是由多种传感器将飞行器本身的姿态数据传回飞控，再由飞控通过运算和判断下达指令，由执行机构完成动作和飞行姿态调整。
控可以理解成无人机的CPU系统，是无人机的核心部件，其功能主要是发送各种指令，并且处理各部件传回的数据。
类似于人体的大脑，对身体各个部位发送指令，并且接收各部件传回的信息，运算后发出新的指令。
例如，大脑指挥手去拿一杯水，手触碰到杯壁后，因为水太烫而缩回，并且将此信息传回给大脑，大脑会根据实际情况重新发送新的指令。
无人机的飞行原理及控制方法（以四旋翼无人机为例）四旋翼无人机一般是由检测模块，控制模块，执行模块以及供电模块组成。
检测模块实现对当前姿态进行量测；执行模块则是对当前姿态进行解算，优化控制，并对执行模块产生相对应的控制量；供电模块对整个系统进行供电。
悟四旋翼无人机机身是由对称的十字形刚体结构构成，材料多采用质量轻、强度高的碳素纤维；在十字形结构的四个端点分别安装一个由两片桨叶组成的旋翼为飞行器提供飞行动力，每个旋翼均安装在一个电机转子上，通过控制电机的转动状态控制每个旋翼的转速，来提供不同的升力以实现各种姿态；每个电机均又与电机驱动部件、中央控制单元相连接，通过中央控制单元提供的控制信号来调节转速大小；IMU惯性测量单元为中央控制单元提供姿态解算的数据，机身上的检测模块为无人机提供了解自身位姿情况最直接的数据，为四旋翼无人机最终实现复杂环境下的自主飞行提供了保障。
飞控PID控制方法简介
PID控制仿真实验 1)纯P调节
纯P调节（Kp大，稳态误差小，响应快，但超调大）
PI调节
PI调节（①Ti小，响应速度加快，超调大，系统 振荡加剧；②在同样积分常数Ti下，减小比例增 益Kp可引入微分项，提高了响应速度，增 加了系统的稳定性但不能消除系统的余差；② 微分时间越大，微分作用越强，响应速度越快， 系统越稳定）
u (k ) K p e(k ) K I e(i ) K D [e(k ) e(k 1)]
i 0 k
u(k)是第k次采样时刻计算机计算的PID控制器输 出值，e(k)是第k次采样时刻控制器输入的误差 数字PID增量式控制算法是在位置式控制算法 公式的基础上推算而来，其表达式为：
PID控制
在过程控制中，按偏差的比例（P）、积分（I） 和微分（D）进行控制的PID控制器（亦称PID调 节器）是应用最为广泛的一种自动控制器。它具 有易于实现，适用面广，控制参数相互独立，参 数的选定比较简单等优点；而且在理论上可以证 明，对于过程控制的典型对象──“一阶滞后＋纯 滞后”与“二阶滞后＋纯滞后”的控制对象， PID控制器是一种最优控制。PID调节规律是连续 系统动态品质校正的一种有效方法，它的参数整 定方式简便，结构改变灵活（PI,PD、…）。
PID调节
PID调节（PD基础上I作用的引入消除了余差，达到了理想的多项 性能指标要求：超调、上升时间、调节时间、余差等）
谢谢大家！
u(k ) K P e(k ) K I e(k ) K D [e(k ) e(k 1)]
式中，
e(k ) e(k ) e(k 1)
姿态控制器采用串级PID控制方法，内回路为角 速度控制回路，外回路为角度控制回路。如图 4 和 所示，其中 r 是 三个欧拉角的参考值， w 是外 分别是欧拉角的角度和角速度的测量值， U 是内环PID控制器的 环PID控制器的输出值， 输出值。
飞行器飞行控制算法设计
飞行器飞行控制算法设计随着科技的不断进步，越来越多的飞行器被广泛应用于人们的生活中。
从旅行中的商用飞机，到监控和侦察中的军用飞机，再到探索外太空的宇宙飞船，飞行器在人类历史上的地位越来越重要。
而与飞行器的完美协调相关联的，就是飞行控制算法。
本文将介绍飞行器飞行控制算法设计的一些基本概念和重要步骤。
一、什么是飞行控制算法飞行控制算法是指利用计算机设备对飞行器进行控制的一种计算机编程方法。
它通过飞行器的各种传感器对环境和飞行状态的信息进行采集和处理，根据预设的目标或任务，计算出需要采取的行动，并输出指令控制飞行器。
总的来说，飞行控制算法的目的在于准确、稳定、有效地控制飞行器的运动轨迹和姿态，使其按照预定的路径和速度安全地完成任务。
二、飞行控制算法设计的步骤1.问题定义：首先需要明确要解决的问题是什么，确定目标和要求。
比如，是针对某种特殊的飞行器制定算法，还是需要针对某种特殊的情况和环境做出应对措施等等。
2.建立传感器与运动模型：了解飞行器的机理和动力学特性至关重要，只有准确掌握这些知识，才能更好地预测飞行器的运动状态。
随后，需要建立各种传感器和测量设备，以获取和反馈实时数据。
3.选择控制策略：根据问题定义和传感器模型，需要选择适当的控制策略。
一般分为开环控制和闭环控制两种。
开环控制是指完全依据数学和物理模型来计算控制指令，不考虑系统的实际运行状态；闭环控制是指利用传感器实时采集的数据进行反馈修正，从而控制飞行器姿态和速度。
4.编写代码：根据所选择的算法和控制原理，需要编写程序代码。
除了基本的控制算法，还需要编写传感器数据采集和处理的程序、输出指令的程序以及通信和交互的程序。
5.模拟仿真和测试：在实际使用前，需要进行模拟仿真和测试，验证算法和程序的有效性和准确性。
这里有一个常用的方法：在模拟环境下，针对不同的情况与问题，进行大量的仿真测试，经过足够的测试后，才可以将算法应用于实际飞行器中。
6.实际应用：控制算法需要集成到实际的飞行器系统中，应用于实际的飞行任务之中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
思考： 如果油门基础量较小，控制量较大，会发生什么情况？ 答：一旦控制飞行时，调节平衡能力就较差，且受到外界干扰后，控制量较大， 四旋翼处于较不稳定状态。
控制难点
• 自身中心偏移 • 自身气流干扰 • 外界气流干扰 • 多变量、非线性、强耦合 • 欠驱动系统 • 传感器精度低、误差积累
PID控制器
Throttle_Info.M2 = + pidRatePitch.value - pidRateRoll.value + pidAccHeight.value + pidRateYaw.value + throttleBasic;
Throttle_Info.M3 = + pidRatePitch.value + pidRateRoll.value + pidAccHeight.value - pidRateYaw.value + throttleBasic;
四旋翼垂直运动示意图
六种飞行状态
俯仰运动
在四旋翼完成4轴平衡的条件下， 在图中，电机1、4的转速上升，电 机2、3的转速下降（改变量大小应 相等，在PID程序的实现中也有体现） 。由于旋翼1、4的转速即升力上升， 旋翼2、3的转速即升力下降，产生 的不平衡力矩使机身绕Roll轴旋转， 同理，当电机1、4的转速下降，电 机2、3的转速上升，机身便绕Roll 轴向另一个方向运动，实现飞行器 的俯仰运动。
在四旋翼完成4轴平衡的条件下，同 时增加四个电机的输出功率，旋翼转速 增加使得总的拉力增大，当总拉力足以 克服四旋翼无人机受到的重力时，四旋 翼飞行器便离地垂直上升；反之，同时 减小四个电机的输出功率，四旋翼飞行 器则垂直下降，直至平衡落地，实现了 沿z轴的垂直运动。当外界扰动量为零 时，在旋翼产生的升力等于飞行器的自 身的重力时，飞行器便保持悬停状态。
Success Always Belongs To Those Prepared!
无人机技术研讨会
Drone Technology Seminar In shanghai
01
飞控算法
两种结构
稳定
灵活
“×”字模式：Pitch和 Roll与1,3、2,4两组电机呈 45°夹角。
“十”字模式：Pitch对应 2,4电机的对轴，Roll对应1,3电 机的对轴，夹角为0。
四旋翼前后运动示意图
六种飞行状态
侧向运动
与前后运动对称，与翻滚运 动同轴。
四旋翼前后运动示意图
无人机状态空间方程
控制原理
Throttle_Info.M1 = - pidRatePitch.value - pidRateRoll.value + pidAccHeight.value - pidRateYaw.value + 下：
1. 四个电机转速完全相同，无人机能平衡嘛？ 答：四旋翼重心不一定在中心上，所以无法平衡。 2. 达到平衡状态后不改变四个电机的转速，无人机能一直平衡下去嘛
？ 答：因为有外界的干扰，四旋翼四个旋翼的转速要一直处于调节状 态才能保持平衡。
六种飞行状态
垂直运动
• 准确性（P和I提高稳态精度，D无作用）
系统处于稳态时，其稳态误差； 快速性（P和D提高响应速度，I降低响应速度）：系统对动态响 应的要求。一般由过渡时间的长短来衡量。
自动控制系统的特点
• 动态特性（暂态特性，由于系统惯性引起）
系统突加给定量（或者负载突然变化）时，其系统输出的动态响应曲 线。延迟时间、上升时间、峰值时间、调节时间、超调量和振荡次数。
四旋翼俯仰运动示意图
六种飞行状态
翻滚运动
在图中，在四旋翼完成4轴平衡的条 件下，提高3、4号电机的转速，减 慢1、2号电机的转速，则可使机身 绕Pitch轴的正向或者反向进行运动， 实现飞行器的翻滚运动。
四旋翼翻滚运动示意图
六种飞行状态
航向运动
在图中，当电机1和电机3的转 速上升，电机2和电机4的转速下降 时，旋翼1和旋翼3对机身的反扭矩 大于旋翼2和旋翼4对机身的反扭矩， 机身便在富余反扭矩的作用下绕z轴 转动，实现飞行器的航向运动，转 向与电机1、电机3的转向相反。
PID控制器（比例-积分-微分控制器），由比例单元(P)、积分单 元(I)和微分单元(D)组成。透过Kp，Ki和Kd三个参数的设定。PID 控制器主要适用于基本上线性，且动态特性不随时间变化的系统。
自动控制系统的特点
• 稳定性（P和I降低系统稳定性，D提高系统稳定性）
在平衡状态下，系统受到某个干扰后，经过一段时间其被控量可 以达到某一稳定状态；
四旋翼航向运动示意图
六种飞行状态
前后运动
如果想要实现四旋翼无人机在 水平面内前后、左右的运动，必须 在水平面内对飞行器施加一定的力。 在图中，增加1、4号电机转速，使 拉力增大，相应减小2、3号电机转 速，使拉力减小，同时反扭矩仍然 要保持平衡。按俯仰理论，飞行器 首先发生一定程度的倾斜，从而使 旋翼拉力产生水平分量，因此可以 实现无人机的前飞运动。向后飞行 与向前飞行正好相反。
Throttle_Info.M4 = - pidRatePitch.value + pidRateRoll.value + pidAccHeight.value + pidRateYaw.value + throttleBasic;
X型的四旋翼每个对轴由四个电机同时控制， 根据电机序号的标定，我们可以将3个欧拉角的 控制量分解到4个电机上，高度的控制量四个电 机是一致的。最后需要给每个电机加上一个油 门基础量。
四旋翼控制的油门基础量
油门基础量的选择： 1. 大约占电机最高转速的70%左右。 2. 能够提供给四旋翼一个起飞的油门，注意并不是靠地效的反作用力是四旋翼
脱离地面的量。
油门基础量与控制量的占比： 油门基础量占比为80%左右或以上，控制量只是根据外界干扰和重心偏移 所修正的一个油门转速，所以只需要较小的控制量就能使四旋翼保持平衡。
