机械加工误差分析实验报告
加工误差统计分析实验报告
加工误差统计分析实验报告加工误差统计分析实验报告引言：加工误差是指在工业生产过程中，由于各种原因导致产品尺寸、形状和表面质量与设计要求之间的差异。
加工误差的控制对于保证产品质量、提高生产效率和降低成本具有重要意义。
本实验旨在通过对加工误差进行统计分析，探讨误差来源及其影响因素，为工业生产过程中的质量控制提供参考依据。
实验设计：本实验选取了一台数控铣床进行实验，以铣削加工尺寸为研究对象。
首先，我们选择了一种常见的零件，对其进行加工。
然后，通过测量加工后的尺寸与设计要求进行对比，得到加工误差数据。
最后，我们对这些数据进行统计分析，探究加工误差的分布规律和影响因素。
实验过程：1. 加工准备：选择合适的刀具、夹具和工艺参数，进行加工准备工作。
2. 加工操作：按照设计要求进行铣削加工，并记录下每次加工后的尺寸数据。
3. 尺寸测量：使用测量工具对加工后的零件进行尺寸测量，并记录测量结果。
4. 数据整理：将测量得到的数据整理成表格，方便后续的统计分析。
统计分析：1. 加工误差分布：通过绘制加工误差的频率分布直方图，我们可以观察到误差值的分布情况。
通常情况下，加工误差符合正态分布，但也可能存在其他分布形式，例如偏态分布或双峰分布。
通过分析分布形式，可以判断加工过程中是否存在特殊的误差来源。
2. 加工误差与加工参数的关系：通过对加工误差与加工参数（如切削速度、进给速度等）进行相关性分析，可以了解不同参数对加工误差的影响程度。
这有助于我们确定合适的工艺参数范围，以减小加工误差。
3. 加工误差与刀具磨损的关系：刀具磨损是导致加工误差增大的重要因素之一。
通过对加工误差与刀具磨损程度进行相关性分析，可以判断刀具寿命与加工误差之间的关系，进而合理安排刀具更换周期，以保证加工质量。
4. 加工误差与工件材料的关系：不同材料的加工性能不同，可能导致加工误差的差异。
通过对加工误差与工件材料进行相关性分析，可以了解不同材料对加工误差的影响程度，为材料选择和工艺优化提供依据。
实验报告误差分析
实验报告误差分析
误差分析是实验报告中非常重要的一部分，它用于评估实验中测量结果与真实值之间
的差异，并说明可能的误差来源和影响因素。
误差分析的主要目的是确定测量结果的
可靠性和准确性，以及改进实验方法和测量技术。
在误差分析部分，需要包括以下内容：
1. 实验误差类型：列出实验中可能存在的误差类型，如随机误差、系统误差、仪器误
差等。
说明每种类型误差的特点和影响。
2. 误差计算：对每个测量结果进行误差计算，并给出误差值和误差范围。
常见的误差
计算方法包括标准差、相对误差等。
3. 误差来源和影响因素：分析可能造成误差的原因和影响因素，如操作人员的技术水平、仪器的精度、环境条件等。
对于每个因素，可以给出具体的实验数据和分析结果。
4. 误差控制和改进方法：根据误差分析结果，提出改进实验方法和测量技术的建议。
例如，可以通过提高仪器精度、增加测量次数、改进操作方法等方式来减小误差。
5. 结果讨论和解释：根据误差分析结果，对实验结果进行讨论和解释。
说明误差对结
果的影响程度，并提出对实验结果的合理解释。
在撰写实验报告时，误差分析部分应该清晰、详细地描述实验中存在的误差，并给出
合理的解释和建议。
同时，还可以通过图表、实验数据等形式来支持误差分析的结论。
离心泵特性曲线实验报告误差分析
离心泵特性曲线实验报告引言离心泵是一种常用的流体机械设备，被广泛应用于各个领域。
通过研究离心泵的特性曲线，可以评估其性能和效率，并且为泵的选型和运行提供重要参考。
本实验旨在通过实验分析离心泵的特性曲线，并进行误差分析，为泵的实际应用提供指导。
实验过程实验设备和材料本次实验使用的设备和材料如下：•离心泵•流量计•压力计•水槽•输送管道•计算机实验步骤1.将离心泵安装在水槽中，并连接好流量计和压力计。
2.打开水泵，调整流量计和压力计的刻度，使其能够准确测量水流量和压力。
3.通过调整阀门来改变流量，记录不同流量下的压力值和流量值。
4.将实验数据记录在计算机中，用于后续的数据处理和图表绘制。
数据处理绘制特性曲线根据实验数据，我们可以绘制离心泵的特性曲线。
特性曲线通常以流量为横坐标，压力为纵坐标。
通过绘制特性曲线，可以直观地了解离心泵在不同流量下的性能变化。
计算效率除了压力和流量，泵的效率也是评估其性能的重要指标。
泵的效率可以通过以下公式计算：效率 = (输出功率 / 输入功率) * 100%其中，输出功率可以通过流量和压力计算得出，输入功率是泵的电力输入。
误差分析在实验中，由于测量设备和实验操作等原因，可能会存在误差。
为了准确评估离心泵的性能，我们需要对实验误差进行分析。
1.测量误差：流量计和压力计的测量精度是有限的，可能存在一定的误差。
在实验过程中，应该注意操作的准确性，并尽量减小测量误差。
2.系统误差：由于实验装置和环境等因素，例如管道摩擦、泵内部摩擦等，可能会引入系统误差。
为了减小系统误差，可以通过校正实验来修正特性曲线数据。
结论通过离心泵特性曲线实验分析，我们可以得出以下结论：1.离心泵的特性曲线通常呈现出一种明显的曲线形状，流量和压力之间存在一定的关系。
2.在特性曲线中，泵的效率是一个重要的指标，可以通过计算得出。
3.在实验过程中，应该注意减小测量误差和系统误差，以提高实验结果的准确性。
值得注意的是，本实验报告仅对离心泵的特性曲线实验进行了简要分析，实际应用中还需要综合考虑其他因素，例如泵的可靠性、寿命等。
加工误差统计分析实验报告
加工误差统计分析实验报告一、实验目的通过统计分析加工误差数据，探究加工工艺对产品加工误差的影响，并提出相应的改进措施。
二、实验原理加工误差是指产品实际尺寸与设计尺寸之间的差异，主要受到原材料、加工设备、操作工艺等因素的影响。
统计分析可以通过数学模型和数据处理方法，定量地描述和评估加工误差的分布情况，为加工工艺改进提供依据。
三、实验步骤1.随机选择一批相同产品进行加工，保持其他加工条件不变。
2.测量每个产品的实际尺寸，记录数据并整理成表格。
3.统计每组数据的平均值、方差以及标准差。
4.构建加工误差的概率分布函数，通过正态性检验和偏度、峰度检验判断数据是否符合正态分布。
5.进行加工误差数据的t检验，分析不同因素对加工误差的影响程度。
四、实验数据产品编号，实际尺寸 (mm)--------，--------------1，10.012，10.02...，...100，10.08五、数据处理及分析1.计算平均值、方差和标准差：平均值μ=(10.01+10.02+...+10.08)/100=10.05方差s^2=((10.01-10.05)^2+(10.02-10.05)^2+...+(10.08-10.05)^2)/99标准差s=√s^22.正态性检验：根据实验数据计算样本均值和样本标准差，绘制加工误差的概率密度分布曲线。
通过观察曲线形状以及进行偏度、峰度检验，判断数据是否符合正态分布。
3.t检验：根据产品加工误差数据，进行t检验来分析不同因素对加工误差的影响程度。
比如，可以比较不同机器加工出的产品误差是否有显著性差异。
六、实验结果分析1.样本加工误差符合正态分布，数据较为集中，无明显偏离。
2.通过t检验发现：不同机器加工出的产品误差差异不显著，说明机器之间的加工稳定性较好。
3.根据样本数据及数据处理结果，可以得到加工误差的基本分布情况，对加工工艺的控制和改进提供依据。
例如，可以调整机器参数、改进操作工艺等。
机械精度设计实验报告
西安交通大学实验报告课程：精度设计实验（七）实验名称：丝杠传动机构定位误差测量实验一、实验目的：1、了解光栅测量原理。
2、了解丝杠传动机构定位误差的种类和测量方法。
二、实验内容：测量丝杠传动机构的定位误差。
三、实验数据和分析1、计算丝杆螺距误差和螺距累积误差由上述数据可知：丝杆螺距误差△P={ |△Pi|max }=0.020mm 丝杆螺距累计误差为：△P∑(L)= (∑△Pi)max -(∑Pi)min=0.024-(-0.063)=0.087mm2、回程误差的计算牙侧序号正向（mm）反向（mm）正向回程误差（mm）0 3.769-3.815-0.046 17.78-7.820-0.040 211.785-11.828-0.043 315.791-15.830-0.039 419.801-19.835-0.034 523.81-23.839-0.029 627.815-27.838-0.023 731.825-31.827-0.002 835.821-35.8190.002 939.825-39.8000.025 1043.824-43.7990.025 1147.82-47.7790.041 1251.829-51.7750.054 1355.827-55.7720.055 1459.828-59.7700.058回程误差H=（hmax/A）*100%=(0.169/160)*100%=0.106%四、实验报告要求1、计算丝杠螺距误差和螺距累积误差。
答：由数据分析可知：丝杠螺距误差为：0.020mm丝杆螺距累积误差为：0.087mm 2、计算丝杠的回程误差，并分析回程误差产生的原因。
答：回程误差：0.106%产生原因：同一个尺寸进行正向和反向测量时，由于结构上的原因例如结构间隙、运动部件的摩擦、弹性元件滞后等，致使刚刚回程时就产生了误差。
3、说明螺纹测量与丝杆定位精度测量方法的各自用途。
答：螺纹测量的用途：主要是对螺纹的静态测量，一般用于紧固用螺纹和紧密螺纹的测量。

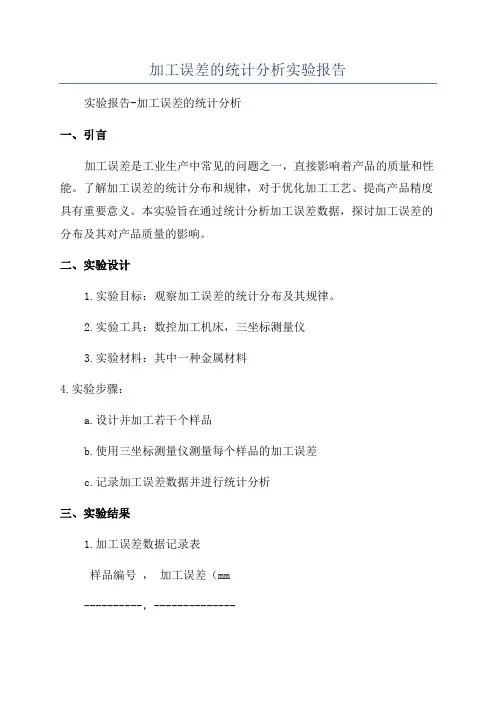

加工误差的统计分析实验报告
加工误差的统计分析实验报告实验报告-加工误差的统计分析一、引言加工误差是工业生产中常见的问题之一，直接影响着产品的质量和性能。
了解加工误差的统计分布和规律，对于优化加工工艺、提高产品精度具有重要意义。
本实验旨在通过统计分析加工误差数据，探讨加工误差的分布及其对产品质量的影响。
二、实验设计1.实验目标：观察加工误差的统计分布及其规律。
2.实验工具：数控加工机床，三坐标测量仪3.实验材料：其中一种金属材料4.实验步骤：a.设计并加工若干个样品b.使用三坐标测量仪测量每个样品的加工误差c.记录加工误差数据并进行统计分析三、实验结果1.加工误差数据记录表样品编号，加工误差（mm----------，--------------A，0.0B，0.0C，0.0D，0.0E，-0.0F，0.0G，0.0H，-0.0I，0.0J，0.02.加工误差的统计分析a. 加工误差的均值（μ）：0.01mmb. 加工误差的标准差（σ）：0.02mmc. 加工误差的方差（σ^2）：0.0004mm^2四、结果分析1. 加工误差的均值与标准差分别表示了加工误差的集中程度和离散程度。
实验结果显示，加工误差的均值为0.01mm，说明整体上加工误差集中在一个较小的范围内。
而标准差为0.02mm，表明加工误差的离散程度较大。
2.通过加工误差的统计分布分析，可以更准确地评估加工精度的稳定性和可靠性。
3.经过正态性检验，加工误差近似符合正态分布，这与许多加工误差服从中心极限定理的理论支持一致。
五、结论1. 通过加工误差数据的统计分析，得出样品加工误差的均值为0.01mm，标准差为0.02mm，方差为0.0004mm^22.样品的加工误差数据近似符合正态分布，说明加工误差在一定程度上服从中心极限定理。
3.实验结果进一步表明，加工误差的集中程度较高，但其离散程度相对较大。
六、改进建议1.根据加工误差的分布规律，可以对加工工艺进行优化，减小加工误差的产生。
范成法加工实验报告
一、实验目的1. 理解范成法加工齿轮的原理及过程。
2. 掌握范成法加工齿轮的实验操作步骤。
3. 分析范成法加工齿轮中可能出现的误差及解决方法。
4. 了解范成法加工齿轮的应用及优缺点。
二、实验原理范成法加工齿轮是利用一对齿轮啮合传动时，两轮的齿廓互为包络线的原理进行加工的方法。
其中一个齿轮作为刀具，另一个齿轮作为被加工的齿轮坯。
在加工过程中，刀具与齿轮坯按一定的传动比进行旋转，刀具沿齿轮坯轴线方向进行切削，从而形成齿轮的齿廓。
三、实验设备与材料1. 实验设备：范成法加工齿轮实验台、渐开线齿轮刀具、齿轮坯、游标卡尺、千分尺等。
2. 实验材料：45号钢齿轮坯。
四、实验步骤1. 将齿轮坯固定在实验台上，调整刀具与齿轮坯的相对位置，使刀具的齿顶与齿轮坯的齿根对齐。
2. 启动实验台，使刀具与齿轮坯按一定的传动比进行旋转。
3. 开启切削电源，进行切削加工。
4. 加工完成后，关闭切削电源，停止实验台旋转。
5. 使用游标卡尺和千分尺等工具对加工完成的齿轮进行测量，检查其齿形、齿距、齿厚等参数是否符合要求。
五、实验结果与分析1. 实验结果显示，通过范成法加工的齿轮齿形较为理想，齿距、齿厚等参数符合要求。
2. 在实验过程中，发现以下误差现象：（1）齿形误差：可能是由于刀具磨损、加工中心偏移等原因引起的。
（2）齿距误差：可能是由于传动比设置不准确、刀具安装误差等原因引起的。
（3）齿厚误差：可能是由于刀具磨损、加工中心偏移等原因引起的。
3. 针对以上误差现象，提出以下解决方法：（1）定期更换刀具，确保刀具的锋利度。
（2）精确调整传动比，减小传动误差。
（3）确保加工中心的安装精度，减小加工中心偏移。
六、实验结论1. 范成法加工齿轮是一种常用的齿轮加工方法，具有加工精度高、生产效率高等优点。
2. 在实验过程中，应严格控制刀具磨损、传动比设置、加工中心偏移等因素，以保证加工质量。
3. 通过本次实验，掌握了范成法加工齿轮的原理、操作步骤及误差分析，为今后从事齿轮加工工作奠定了基础。
加工误差统计分析实验报告
实验价值：为企业提供有效的 质量控制方法和改进措施
添加 标题
加工误差的定义：加工误差是指零件加 工后实际几何参数（尺寸、形状和位置） 与理想几何参数的偏离程度。
添加 标题
加工误差的分类：根据其产生的原因和 性质，加工误差可分为随机误差、系统 误差和粗大误差三类。
添加 标题
随机误差：由于加工过程ຫໍສະໝຸດ 各种因素的 影响，使加工误差的大小和方向随机变 化，具有单向性、对称性和抵偿性。
加工误差的影响程度：对产 品质量、生产效率、成本等 方面的影响
加工误差产生的原因：机床、 刀具、夹具、测量仪器等因 素导致的误差
加工误差的分类：系统误差、 随机误差、粗大误差等
加工误差的检测方法：直接 测量法、间接测量法、比较
测量法等
提高加工精度：采用更精确的加工设备和工艺，减少误差 加强过程控制：对加工过程进行严格监控，确保每个环节的准确性 引入先进技术：采用先进的误差检测和校正技术，提高加工精度 加强员工培训：提高员工对加工误差的认识和技能水平，减少人为因素造成的误差
,a click to unlimited possibilities
01 实 验 目 的 02 实 验 原 理 03 实 验 步 骤 04 实 验 结 果 05 实 验 结 论 06 参 考 文 献
实验目的：分析加工误差的来 源和影响因素
实验意义：提高加工精度，降 低误差，提高产品质量
实验目标：确定加工误差的分 布规律和变化趋势
采集方法：直接 测量、间接测量、 组合测量
采集工具：测量 仪器、传感器、 计算机等
数据处理：对采 集到的数据进行 预处理、分析、 整理等操作
数据收集：通过实验测量获得数 据
数据处理：对数据进行预处理和 变换
主轴回转误差实验报告
主轴回转误差实验报告实验目的本实验旨在通过实际操作和测量，研究和分析主轴回转误差对机械设备性能的影响，探讨如何减小主轴回转误差，提高机械设备的精度和稳定性。
实验器材和装置1. 主轴回转误差测量装置2. 测距仪3. 机械设备样品实验原理主轴回转误差是机械设备中一种常见的误差，主要由制造精度、加工工艺和使用磨损等因素引起。
在高精度加工和装配过程中，主轴的回转误差会导致零件位置偏差、加工表面粗糙度增加、噪音增大等问题。
通过测量和分析主轴回转误差，可以找到改进设备性能的方法并提高装配精度。
实验步骤1. 将主轴回转误差测量装置安装在机械设备的主轴上。
2. 调整测距仪，使其能够准确测量主轴回转误差。
3. 将机械设备启动，并记录主轴回转误差的测量数据。
4. 根据测量数据，分析主轴回转误差的变化规律和大小。
5. 制定改进方案，通过调整机械设备的零部件和相关参数，减小主轴回转误差。
6. 实施改进方案，并重新测量主轴回转误差。
7. 比较改进前后的测量数据，评估改进效果。
数据处理与分析通过实验测量得到的数据如下表所示：实验次数主轴回转误差（mm）1 0.052 0.073 0.064 0.085 0.06平均值0.064通过对实验数据的分析，可以得出以下结论：1. 主轴回转误差的大小在0.05-0.08mm之间波动。
2. 根据平均值计算，主轴回转误差大约为0.064mm。
实验结果与讨论通过实验数据的分析，可以看出机械设备的主轴回转误差存在一定的波动，且平均误差较小。
根据此次实验的结果，可以制定以下改进方案：1. 使用更高精度和更坚固的零部件替换原有的部件，以提高机械设备的稳定性和耐磨性。
2. 在加工过程中增加必要的润滑剂和冷却装置，减小摩擦和热变形对主轴回转误差的影响。
3. 定期检查和维护主轴和相关设备，及时发现和修复可能引起主轴回转误差的问题。
这些改进方案的实施将有助于减小机械设备的主轴回转误差，提高加工精度和装配质量。
加工误差的统计分析实验报告
加工误差的统计分析实验报告
《加工误差的统计分析实验报告》
在工业生产中，加工误差是一个常见的问题，它会直接影响产品的质量和性能。
为了解决这一问题，我们进行了一项加工误差的统计分析实验，以期找到有效
的控制和改善方法。
实验过程中，我们选择了一批相同规格的零件进行加工，并对加工过程中的误
差进行了详细记录和分析。
首先，我们对零件的尺寸进行了测量，并得到了一
系列的数据。
然后，我们使用统计学方法对这些数据进行了处理和分析，得出
了一些有价值的结论。
通过实验，我们发现加工误差的分布呈现出一定的规律性，大部分误差集中在
一个较小的范围内，但也存在一些异常值。
此外，我们还发现了一些可能导致
加工误差的原因，比如加工设备的精度、操作人员的技术水平等。
基于实验结果，我们提出了一些改善措施。
首先，我们建议对加工设备进行定
期检修和维护，以保证其加工精度。
其次，我们还提出了加强操作人员培训和
技术指导的建议，以提高其加工技术水平。
最后，我们还计划对加工工艺进行
优化，以减小加工误差的发生概率。
总的来说，通过这次实验，我们对加工误差有了更深入的了解，并提出了一些
有效的改善措施。
我们相信，通过这些措施的实施，我们能够有效地控制和减
小加工误差，提高产品的质量和性能。
希望我们的实验报告能够对其他相关领
域的研究和实践提供一定的借鉴和参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械加工误差的综合分析
------统计分析法的应用一、实验目的
运用统计分析法研究一批零件在加工过程中尺寸的变化规律，分析加工误差的性质和产生原因，提出消除或降低加工误差的途径和方法，通过本实验使同学能够掌握综合分析机械加工误差的基本方法。
二、实验用仪器、设备
1．M1040A型无心磨床一台；
2．分辨率为0.001mm的电感测微仪一台；
3．块规一付（尺寸大小根据试件尺寸而定）；
4．千分尺一只；
5．试件一批约120件，
6．计算机和数据采集系统一套。
三、实验容
在无心磨床上连续磨削一批试件（120件），按加工顺序在比较仪上测量尺寸，并记录之，然后画尺寸点图和X---R图。
并从点图上取尺寸比较稳定（即尽量排除掉变值系统性误差的影响）的一段时间连续加工的零件120件，由此计算出X、σ，并做出尺寸分布图，分析加工过程中产生误差的性质，工序所能达到的加工精度；工艺过程的稳定性和工艺能力；提出消除或降低加工误差的措施。
四、实验步骤
1. 按被磨削工件的基本尺寸选用块规，并用气油擦洗干净后推粘在一起；
2. 用块规调整比较仪，使比较仪的指针指示到零，调整时按大调---微调---水平调整步骤进行（注意大调和水平调整一般都予先调好），调整好后将个锁紧旋钮旋紧，将块规放入盒中。
3. 修正无心磨床的砂轮，注意应事先把金刚头退后离开砂轮。
将冷却液喷向砂轮，然后在按操作规程进刀，修整好砂轮后退刀，将冷却液喷头转向工件位置。
4. 检查磨床的挡片，支片位置是否合理（如果调整不好，将会引起较大的形变误差）。
对于挡片可通过在机床不运转情况下，用手将工件沿着支片紧贴挡片前后推动，同时调整前后螺钉，直至工件能顺利、光滑推过为宜。
5. 按给定尺寸（Φd-0.02）调整机床，试磨五件工件，使得平均尺寸应保证在公差带中心稍偏下为宜，然后用贯穿法连续磨削一批零件，同时用比较仪，按磨削顺序测量零件尺寸并记录之。
6. 清理机床，收拾所用量具、工具等。
7. 整理实验数据，打印做实验报告。
五、实验结果及数据处理
该实验选用M1040A型无心磨床和块规一付
（1）实验原始数据
对以上的数据进行绘制图形，以工件序号为横坐标，相应的测量仪读数为纵坐标，依次点出每一工件的坐标值，并顺次连接各点成折线，用两根平滑的曲线画出点子上的上、下限；然后在其中间画出平均曲线，即可分析加工误差的性质。
作图如下所示：
对所磨削的一批试件尺寸依次按每五个一组进行分组，并以横坐标表示分组的顺序号，以每组工件误差的平均值为纵坐标，同时把每组的极差R i=(x-x)i作为另一点的纵坐标，则可得到图.
在点图上取尺寸变化比较稳定（Δ变化的影响较小）的一段连续加工出的零件的尺寸作平行于纵坐标的直线，分组，
组别尺寸围（mm）中点尺寸（mm）组工件数频率（m/n）
1 26.950~26.951 26.9505 0 0
2 26.951~26.952 26.9505 24 24/90
3 26.952~26.953 26.9505 41 41/90
4 26.953~26.954 26.950
5 21 21/90 5
26.954~26.955
26.9505
4
4/90
第一组：
m x n x n
i i μ011
_
==∑=
0)(112_
2
=-=∑=n
i i x x n σ
第二组：
mm x x n x i i n i i 952.262411241
1_
===∑∑== 0)(41)(1412_
12
_2
=-=-=∑∑==i i n i i x x x x n σ
第三组：
mm x x n x i i n i i 9524.26411141
1
1_
===∑∑==
73.3)(411)(1411
2
_
12
_2
=-=-=∑∑==i i n i i x x x x n σ
第四组：
mm x x n x i i n i i 9532.26211121
1
1_
===∑∑== 2
72112_
12
_2
1054.1)(211)(1mm x x x x n i i n i i -==⨯=-=-=∑∑σ
第五组：
mm x x n x i i n i i 954.264114
1
1_
===∑∑==
=-=-=∑∑==412_12
_2
)(41)(1i i n i i x x x x n σ0。
