基坑降水技术交底--
基坑降水安全技术交底
成井总工作量井类型数量(口)孔径（mm）井径（mm）滤管长度(m)井深(m) 备注B4地块疏干井31 650 273 10.5 17.5 疏干B4地块坑外观测井7 650 273 13 17.5 观测4、施工工艺：工艺流程、施工方法5、关键节点详图二、危险源辨识1、基坑坍塌基坑边坡土体承载力不足。
2、基坑底土因卸载而隆起，造成基坑或边坡土体滑动。
3、地表及地下水渗流作用，造成涌砂、涌泥、涌水等而导致边坡失稳，基坑坍塌。
2、漏电触电1）配电箱及其他供电设备浸泡于水中或者泥浆中。
2）电气设备接地接零不良，未配置可靠的触电保护装置。
3、物体打击、起重伤害：现场四台塔吊作业，每次起吊前应检查钢丝绳是否符合要求，零散材料应用零散材料吊笼安装，任何人不得站于起吊物正下方。
4、职业有害因素：噪声与振动。
三、有可能发生的事故类别坍塌、机械伤害、物体打击、触电四、须佩戴的安全防护用品安全帽、反光背心、防护手套、劳保鞋等五、危险点的预防措施及安全注意事项危险点的预防措施：1、进入施工现场，必须戴好安全帽，扣好帽带，并正确使用个人劳动防护用品。
禁止酒后上班和疲劳作业。
2、电气设备的电源，应按有关规定架设安装；电气设备均须有良好的接地接零，并装有可靠的触电保护装置。
3、严禁在高低压架空电线下钻孔，移动桩机时、钻杆时必须保持与高压电线的安全距离。
4、配电箱以及其它供电设备不得置于水中或者泥浆中，电线接头要牢固，并且要绝缘，输电线路必须设有漏电开关。
5、挖掘机工作时，必须有专人指挥，并且在其工作范围内不得站人。
6、施工作业平台必须规整平顺，杂物必须清除干净，防止拆除导管时将工作人员绊倒造成事故。
7、操作人员要遵守桩机冲、钻孔的安全操作规程，严禁违章作业。
8、注意现场文明施工，对不用的泥浆池(地沟)应及时填平；对正在使用的泥浆池(地沟)加强管理，不得任泥浆溢流，捞取的沉渣应及时清走。
各个排污通道必须有标志，夜间有照明设备，以防踩入泥浆，跌伤行人。
基坑降水安全技术交底

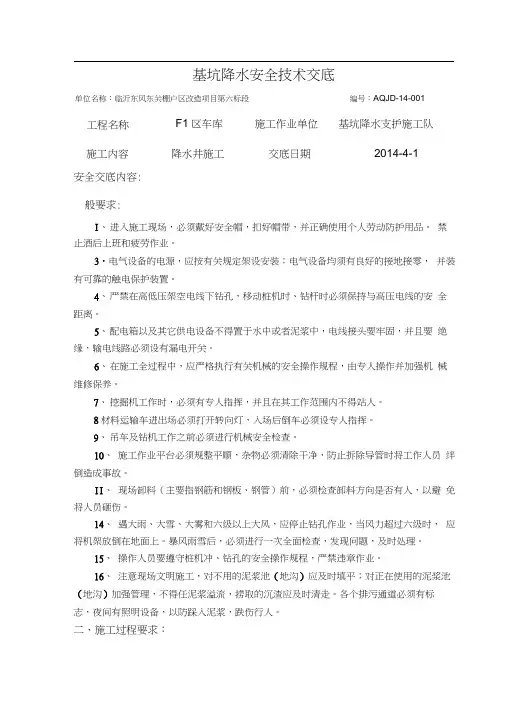

基坑降水安全技术交底单位名称：临沂东风东关棚户区改造项目第六标段编号：AQJD-14-001 工程名称F1区车库施工作业单位基坑降水支护施工队施工内容降水井施工交底日期2014-4-1安全交底内容:般要求:I、进入施工现场，必须戴好安全帽，扣好帽带，并正确使用个人劳动防护用品。
禁止酒后上班和疲劳作业。
3•电气设备的电源，应按有关规定架设安装；电气设备均须有良好的接地接零，并装有可靠的触电保护装置。
4、严禁在高低压架空电线下钻孔，移动桩机时、钻杆时必须保持与高压电线的安全距离。
5、配电箱以及其它供电设备不得置于水中或者泥浆中，电线接头要牢固，并且要绝缘，输电线路必须设有漏电开关。
6、在施工全过程中，应严格执行有关机械的安全操作规程，由专人操作并加强机械维修保养。
7、挖掘机工作时，必须有专人指挥，并且在其工作范围内不得站人。
8材料运输车进出场必须打开转向灯，入场后倒车必须设专人指挥。
9、吊车及钻机工作之前必须进行机械安全检查。
10、施工作业平台必须规整平顺，杂物必须清除干净，防止拆除导管时将工作人员绊倒造成事故。
II、现场卸料（主要指钢筋和钢板、钢管）前，必须检查卸料方向是否有人，以避免将人员砸伤。
14、遇大雨、大雪、大雾和六级以上大风，应停止钻孔作业，当风力超过六级时，应将机架放倒在地面上。
暴风雨雪后，必须进行一次全面检查，发现问题，及时处理。
15、操作人员要遵守桩机冲、钻孔的安全操作规程，严禁违章作业。
16、注意现场文明施工，对不用的泥浆池（地沟）应及时填平；对正在使用的泥浆池（地沟）加强管理，不得任泥浆溢流，捞取的沉渣应及时清走。
各个排污通道必须有标志，夜间有照明设备，以防踩入泥浆，跌伤行人。
二、施工过程要求：1、井点降水施工前，由施工队电工负责用电线路的拉接，保证在抽水期间的供电连续性。
抽水应连续进行，特别是刚开始抽水阶段，如不能连续抽水，降水井的滤管易阻塞，出水混浊。
同时由于长时间停止抽水，造成地下水位上升会引起土层的扰动。
基坑降水安全技术交底
8、在架空输电线附近施工，必须严格按安全操作规程的有关规定进行施工，高压线的正下方不得堆放吊车等设备，钻架与高压线之间应有可靠的安全距离。
9、夜间施工要有足够的照明设备，钻机操作台，传动及转盘等危险部位，主要沟通不能留有黑影。
13、坑外降水，应采取在降水管与受保护对象之间设置回灌井点或回灌砂井、砂沟等措施，减少井点降水对周围环境的影响。
14、施工时应随时观察桩机运转情况，当发生异常情况时，应立即停机检查，排除故障后方可继续施工。
15、施工完毕或下班后，必须将机具、管道冲洗干净。现场的各类材料的堆放不得超过规定的高度。
交底人：
基坑降水
工程名称
分部工程
施工单位
分项工程
交底内容：
1、进入施工现场，必须戴好安全帽，扣好帽带，佩带并正确使用个人劳动保护用具，严禁穿拖鞋上工地。
2、在施工全过程中，应严格执行有关机械的安全操作规程，由专人操作并加强机械维修、施工前应对邻近施工范围内的原有建筑物、构筑物、地下管线等进行调查，对有影响的工程，应采取有效的加固防护措施或隔震措施，并加强观测，确保施工安全。
4、基坑降水期间，降水人员必须详细检查基坑周围地面，防止坍方。必须24小时有人值班，夜间不摸黑作业和行走。
5、钻机转动部分一定要有安全防护装置，开钻前要检查齿轮箱和其他机械传动部分是否灵敏、安全、可靠、启动时要看清机械周围环境，要先招呼后推闸。
6、施工现场的沟、坑等处必须有防护装置或明显标志，护孔管理好后必须加盖或设置安全标识牌，泥浆池要设置防护栏杆。
10、钻机机长、班长兼安全员，钻机移动必须亲临机台指挥，每天上下班时对劳动用品，机械设备及机具、吊具，索具等进行检查，确保用具在完好的情况下进行施工，清除隐患，确保安全施工。
降水井施工技术交底
技术交底记录（轨道交通工程）编号：图1 降水井平面布置图2、降水井结构根据场区地下水位分布特点、降深要求、开挖施工方式，并结合场地地层结构特点，以及单井出水量的大小与降水时所产生的井损等因素综合考虑，确定降水井的设计井深为32m，井管全部采用加筋混凝土滤水管，外径400mm，不设实管，不单独设沉淀管，井管外包缠3层80目尼龙网，滤料采用2～4mm机制砂。
图2 降水井结构图3、降水井机电配置基坑开挖范围内的降水井均需配置水泵，由于单井涌水量存在差异，可根据出水量情况安装不同型号的潜水泵，要求潜水泵额定流量10m3/h左右，额定扬程40m以上。
同时每眼井均需配备独立的电器开关和继电保护装置，并安装自动启停开关，可以保证水泵处于自动工作状态，既能节约用电又能避免水泵空转造成损坏。
4、水位监测孔布置基坑周边原有的水位观测孔均可作为水位监测孔，同时，本次施工的降水“按需使用”，没有开启的降水井也可兼做水位监测孔使用。
设置水位监测孔的主要目的是监测基坑外围的地下水位，以便根据水位的变化情况及时预警、及时调整降水井的排水量以确保基坑能够正常施工。
三、降水井的施工及运行方式1、降水井施工降水井成井质量的优劣直接关系到基坑降水的成败，水井的施工有其独有的特点，故降水井的施工质量控制是降水工程的重中之重，务必严格控制。
要求采用反循环工艺施工，反循环成孔速度快，利用水压平衡法可在不使用泥浆的情况下防止踏孔，能够确保成孔质量。
同时，成井后洗井速度快，能够有效缩短降水井的施工周期。
施工工艺流程如下：准备工作→钻机进场→定位安装→开孔（孔径600～650mm）→钻进成孔（设计孔深32m）→终孔后清水换浆→安装井管→包缠尼龙网→填砾→洗井、试抽。
图3 降水井成井工艺流程图。
基坑降水技术交底 -
（9）铺设排水管网：排水管网采用PE（PVC）双壁波纹管作为排水主管路，排水管直径400mm，坡度0.5%，下砌筑管墩每3m一个，规格240×240×0-500mm(长×宽×高)采用双向排水。排水管线布置在基坑外应急井外侧2m位置，井口设置保护砌衬并加盖。排水方向由场内南侧分别向东、西方向排水，环基坑设置，交汇至场内东北角，设置场外沉淀池利用污水泵排入郑港三路雨水井。沉砂池规格为3×1.78×1.2m，设置间距为50-100m，由于场地内空间小，局限性大，沉砂池位置根据现场实际情况调整，尽量不影响现场施工。
二、施工准备
1、技术准备
（1）施工前对图纸及设计进行认真熟悉、审查，了解细部做法和技术要求。
2、材料准备
（1）管井:采用DN450无砂砼管，无破损。
（2）滤料：井管外滤料要求采用粒径0.4mm-0.6mm纯净中粗砂，须符合级配要求，合格率要大于90%，杂质含量不大于3%。
（3）排水管：采用PE（PVC）双壁波纹管作为排水主管路，排水管直径400mm。
3、排水沟和集水井在日常使用期间，配专人进行打扫维护，防止因建筑垃圾及土颗粒物沉淀堵塞造成排水不畅，影响施工。
4、降水井施工与土方开挖穿插进行，降水井先行施工，当土方开挖至降水井附近时，用小挖机进行开挖，并做好降水井成品保护工作。土方开挖过程中，避开坑内降水管，由人工移动基坑内降水管。
1、进入雨季前应准备好砂袋、水泵等防水物资，降雨过程及时进行截水疏导，排除积水。
（1）封堵时将降水井伸出基底的部分剔凿干净；
（2）降水井封堵套筒在垫层浇筑之前安放就位；
（3）最下一层翼缘位于垫层上表面以下，确保防水卷材铺贴顺利；
基坑井点降水安全技术交底模板

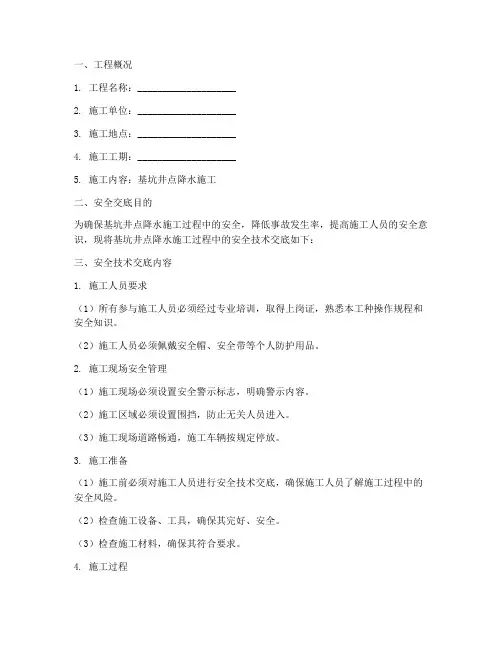

一、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 施工地点：____________________4. 施工工期：____________________5. 施工内容：基坑井点降水施工二、安全交底目的为确保基坑井点降水施工过程中的安全，降低事故发生率，提高施工人员的安全意识，现将基坑井点降水施工过程中的安全技术交底如下：三、安全技术交底内容1. 施工人员要求（1）所有参与施工人员必须经过专业培训，取得上岗证，熟悉本工种操作规程和安全知识。
（2）施工人员必须佩戴安全帽、安全带等个人防护用品。
2. 施工现场安全管理（1）施工现场必须设置安全警示标志，明确警示内容。
（2）施工区域必须设置围挡，防止无关人员进入。
（3）施工现场道路畅通，施工车辆按规定停放。
3. 施工准备（1）施工前必须对施工人员进行安全技术交底，确保施工人员了解施工过程中的安全风险。
（2）检查施工设备、工具，确保其完好、安全。
（3）检查施工材料，确保其符合要求。
4. 施工过程（1）施工人员必须按照施工方案进行施工，不得擅自改变施工工艺。
（2）在施工过程中，必须密切注意井点降水设备运行情况，发现异常立即停机检查。
（3）井点降水过程中，应密切关注基坑内水位变化，防止突涌、机械沉陷事故发生。
（4）施工过程中，必须做好排水、降水工作，防止水患发生。
5. 事故应急处理（1）发生事故时，立即停止施工，迅速组织人员进行救援。
（2）及时报告上级领导，启动应急预案。
（3）根据事故情况，采取相应措施，防止事故扩大。
四、安全注意事项1. 井点降水设备运行时，严禁人员进入设备周围。
2. 施工过程中，严禁酒后作业、疲劳作业。
3. 作业人员必须服从现场指挥，不得擅自离岗。
4. 严禁在施工区域吸烟、使用明火。
五、总结基坑井点降水施工过程中，安全第一，施工人员必须严格按照安全技术交底执行，确保施工安全。
井点降水施工技术交底记录
1）测放井位：根据井位平面布置示意图测放井位，如果现场施工过程中遇到障碍（如桩位等）或受到施工条件的影响现场可做适当调整。
2）埋设护口管：护口管底口应插入原状土层中，管外应用粘性土填实封严，防止施工时管外返浆，护口管上部应高出地面0.30m～0.60m。
3）安装钻机：机台应安装稳固水平，大钩对准孔中心，大钩、转盘与孔的中心三点成一垂线。
8）放时应配合抽取井内泥浆。井口封闭：在采用粘性土封孔时，为防止围填时产生“架桥”现象，围填前需将粘土捣碎（粒径小于3cm为宜）后填入。围填时应控制下入速度及数量，沿着井管周围按“少放慢下”的原则围填。然后在井口管外做好封闭工作。
9）安泵试抽：成井施工结束后，应及时下入潜水泵，接真空管、铺设排水管道、电缆、地面真空泵安装等，抽水与排水系统安装完毕，即可开始试抽水。电缆与管道系统在设置时应注意避免在抽水过程中损坏，因此，现场要在这些设备上进行标识。
2）试运行之前，需测定各井口和地面标高、静止水位，然后开始试运行，以检查抽水设备、抽水与排水系统能否满足降水要求。
3）安装前应对泵体和控制系统作一次全面细致的检查。检验电动机的旋转方向、各部位连接螺栓是否拧紧、润滑油是否完善、电缆接头的封口有无松动、电缆线有无破损等情况，然后在地面上转1min左右，如无问题，方可投入使用。潜水电动机、电缆及接头应有可靠绝缘，每台泵应配置一个控制开关。
4）钻进成孔：深井成井采用机械旋高压冲洗成孔，孔径为φ400mm，一径到底，采用直径300mm的PVC波纹管自然透水，四周用中粗砂填充。钻孔施工达到设计深度时，宜多钻0.3～0.5m。做好钻探施工描述记录，在钻进过程中，如发现实际地质情况与勘察时提供的资料不一致时需及时通知设计人员，并对井的结构进行及时调整，确保滤水管的安放位置能够有效的进水。钻进开孔时应吊紧大钩钢丝绳，轻压慢转，钻进过程中要确保钻机的水平，以保证钻孔的垂直度(小于1%)，成孔施工采用孔内自然造浆，钻进过程中泥浆比重控制在1.15～1.20，当提升钻具或停工时，孔内必须压满泥浆，以防止孔壁坍塌。
基坑降水安全技术交底
4、操作前应检查所有工具、电焊机、电源开关及线路是否良好，金属外壳应有安全可靠接地，进出线应有完整的防护罩，进出线端应用铜接头焊牢。
5、焊机与开关箱距离不大于3m，保险丝的熔断电流应为该机额定电流的1.5倍，严禁用金属丝代替保险丝。并配专用触电保护器。
16、工作后，应切断电焊机电源，收好电缆线和焊钳，检查作业地点及下方，确认无起火危险后，方可离开。
17、注意安全用电，电线不准乱拖乱拉，电源线均应架空扎牢。
三、临时用电工程
1、进入施工现场必须遵守安全操作规程和安全生产纪律，特种作业人员必须持证上岗。
2、严格执行《施工现场临时用电安全技术规范》JGJ 46―2005，按照施工用电组织设计架设三相五线制的电气线路，所有电线均应架空，过道或穿墙均要用钢管或胶套管保护，严禁利用大地作为工作零线。
12、开关箱内必须装设漏电保护器，漏电保护器的选择、安装和额定漏电动作应符合规范要求。
13、总配电箱和开关箱中两级漏电保护器的额定漏电动作时间作合理配合匹配，实现分段保护的功能。
14、手动开关电器只许用于直接控制照明电器和容量不大于5.5kW动力电路。容量大于5.5kW的动力电路应采用自动开关电器或降压启动装置控制。各种开关电器元器件的额定值与其控制用电设备的额定值相适应。
基坑降水安全技术交底
GDAQ330901
施工单位：
工程名称
分部分项
工 程
降水工程
工种
交底内容：
一、钻孔灌注桩施工
1、钻孔桩机操作工、指挥、电工、焊工、机修工等配套齐全，持证上岗，进入现场必须遵守安全操作规程和安全生产纪律，进入施工场地必须戴好安全帽，穿胶水鞋。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(5)吊放井管：井管采用无砂混凝土管,在混凝土预制托底上放置井管，在地底部中间设导中器，四周拴8号铁丝,缓缓下放,当管口与井口相差２00ｍm时，接上节井管,接头处用玻璃丝布粘贴,以免挤入泥砂淤塞井管,竖向用2~４条３0mm宽的竹条通长固定井管。为防止上下节井管错位，在下管前将井管立直。吊放井管要垂直，并保持在井孔中心,为防止雨水泥砂或异物流入井中,井管要高出地面２00mm,井口加盖。
（１0)检查管路 :检查集水干管与井点管连接的胶管的各个接头，在试抽水时是否有漏气现象,发现这种情况应重新连接或用油腻子堵塞，重新拧紧法兰盘螺栓和胶管的铅丝，直至不漏气为止。在正式运转抽水之前必须进行试抽，以检查抽水设备运转是否正常，管路是否存在漏气现象。在水泵进水管上安装一个真空表，在水泵的出水管上，安装一个压力表。为了观测降水深度，是否达到施工组织设计所要求的降水深度,在基坑中心设置一个观测井点，以便于通过观测井点测量水位，并描绘出降水曲线。在试抽时,应检查整个管网的真空度，应达到５5KPa以上,方可进行正式投入抽水。
(6)填滤料:井管下入后立即填入滤料滤料沿井孔四周均匀填入，保持连续,将泥浆挤出井孔。填滤料时,及时测量滤料填入高度,当填入量与理论计算量不一致时，及时查找原因。不得用装载机直接填料,应使用人工推车运送滤料，并应用铁锹下料，以防不均匀或冲击井壁。洗井后,如滤料下沉量过大,应补填至井口下１.0ｍ处,然后粘土封填。滤料须符合级配要求，合格率要大于9０％,杂质含量不大于3%。
三、施工工艺
1 、工艺流程
测量放点钻井就位→调整钻孔至设计孔深下井管→填滤料洗井→封井水泵安装→试抽水。
2、操作工艺
(１)井位放样：按设计要求和井位平面图布设井位并测地面标高，井位遇有地下障碍物需进行破碎,当因障碍物影响而偏差过大时，应与设计人员协商。管井定位由专业测量人员进行,井位应设置显著标志，必要时采用钢钎打入地面下30ｃｍ,并灌入石灰粉，定位完毕请监理组织验收。
（8）水泵安装:安装并接通电源,每井铺设电缆和电闸箱,做到单井单控电源,并安装水泵和漏电保护系统。
（9）铺设排水管网：排水管网采用ＰE（PVC)双壁波纹管作为排水主管路，排水管直径40０mｍ,坡度０.５%,下砌筑管墩每3m一个，规格２40×240×０-500mm（长×宽×高)采用双向排水。排水管线布置在基坑外应急井外侧2m位置,井口设置保护砌衬并加盖。排水方向由场内南侧分别向东、西方向排水,环基坑设置,交汇至场内东北角，设置场外沉淀池利用污水泵排入郑港三路雨水井。沉砂池规格为3×1.７８×1.2m，设置间距为5０-100m,由于场地内空间小，局限性大，沉砂池位置根据现场实际情况调整,尽量不影响现场施工。
基坑降水技术交底--
———————————————————————————————— 作者:
———————————————————————————————— 日期：
ﻩ
技术交底记录
工程名称
河东第二棚户区四标段6号地建设项目
日期
201７年7月2４第1页
交底内容:
(4）配套材料:80-１0０目滤网、密目网等。
3、主要机具准备
反循环钻机、空压机、潜水泵、污水泵、切割机、热熔机、挖掘机、小推车等
4、作业条件
（1）按设计要求和井位平面图测量布设井位并测地面标高。
(2）第一步土方开挖完成，无障碍物。
（３）管井施工前应对照结构施工图，避开桩位、塔吊基础、后浇带。
(4）基坑内排水设独立排水系统，沿基坑底四周环形布置，采用砖砌截水沟，根据实际情况设置集水井。
二、施工准备
1、技术准备
（１)施工前对图纸及设计进行认真熟悉、审查,了解细部做法和技术要求。
2、材料准备
(1）管井：采用DN450无砂砼管,无破损。
（2)滤料：井管外滤料要求采用粒径0.４ｍm-0.６mｍ纯净中粗砂，须符合级配要求，合格率要大于90%,杂质含量不大于3%。
(３)排水管：采用ＰＥ（PVC)双壁波纹管作为排水主管路,排水管直径４00mm。
（１１）水位观测:施工期间应连续降水，并在坑内外设置水位临时观测井,使水位低于开挖基底标高１m。抽水前应进行静止水位的观测，抽水初期每天早晚７点观测2次，水位稳定后应每天观测1次,水位观测精度±2ｃｍ，并绘制地下水水位降深曲线。
(7)洗井:成井后,借助空压机清除孔内泥浆,至井内完全出清水为止，再用污水泵反复进行恢复性抽洗，抽洗次数不得少于３次。洗井应在成井后及时进行,以免时间过长，护壁泥浆封死井壁,影响渗水效果。洗井应直至过滤器及滤料畅通，降水期间(正常降水),含砂量不大于１/1０00０。洗井后可进行试验性抽水,确定单井出水量及水位降深能否满足设计要求。
(2）挖泥浆池:设置泥浆池,泥浆池尺寸约为3.0m×3.０m×１．０m，周围泥浆池选位时顾及多井使用,减小对现场环境污染。井口与泥浆池之间人工挖回流水沟。泥浆池四周用架子管搭设封闭围挡,高度不小于1.5m，并用标准密目网封闭。
(3)成孔:管井采用反循环钻机成孔，现场造泥浆护壁。井径600mm，井孔应保持圆正垂直，孔深与设计孔深误差小于5０0ｍm。
一、工程概况
河东第二棚户区６号地建设项目，本工程位于雁鸣路西侧,规划领事馆北二街东侧，规划领事馆北一路南侧，规划领事馆北九路北侧。建筑物包括8栋住宅楼３3层和1栋商业,主楼地下３层,车库及商业地下2层,本基坑东西向长度约２１0m,南北向长度约180ｍ，本工程自然地面标高约为11０．8-111．8m，±０.00０标高为114.8ｍ,桩顶标高为-12.5m,基坑面积约为41２00㎡，开挖深度深约８．5－１0.5ｍ。
拟建场地勘察期间实测初见水位位于地表下4.0~5．2m,实测地下水稳定水位位于地表下4.9ｍ～6.0m(绝对标高约为10５．27～106.１1m）。场地地下水属潜水类型，主要受大气降水补给，年变化幅度约2m,抗浮设防水位按108．５0m考虑,地下水对施工有影响，施工时需要采取降水措施。本基坑采用管井降水方式,管井布置在基坑内和基坑外侧，间距20－2５m,管井深度为25ｍ,共108口。(具体位置详见降水管井平面布置图）
