避雷针网及接地装置施工工艺修订稿
防雷及接地安装施工方案范文

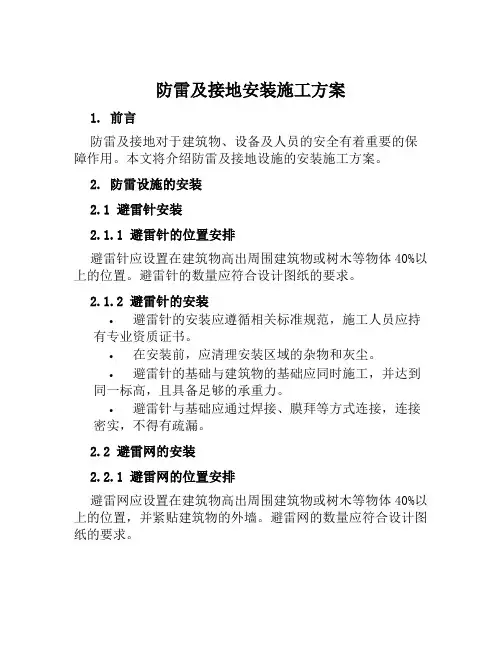

防雷及接地安装施工方案1. 前言防雷及接地对于建筑物、设备及人员的安全有着重要的保障作用。
本文将介绍防雷及接地设施的安装施工方案。
2. 防雷设施的安装2.1 避雷针安装2.1.1 避雷针的位置安排避雷针应设置在建筑物高出周围建筑物或树木等物体40%以上的位置。
避雷针的数量应符合设计图纸的要求。
2.1.2 避雷针的安装•避雷针的安装应遵循相关标准规范，施工人员应持有专业资质证书。
•在安装前，应清理安装区域的杂物和灰尘。
•避雷针的基础与建筑物的基础应同时施工，并达到同一标高，且具备足够的承重力。
•避雷针与基础应通过焊接、膜拜等方式连接，连接密实，不得有疏漏。
2.2 避雷网的安装2.2.1 避雷网的位置安排避雷网应设置在建筑物高出周围建筑物或树木等物体40%以上的位置，并紧贴建筑物的外墙。
避雷网的数量应符合设计图纸的要求。
2.2.2 避雷网的安装•避雷网的安装应遵循相关标准规范，施工人员应持有专业资质证书。
•在安装前，应清理安装区域的杂物和灰尘。
•避雷网的基础与建筑物的基础应同时施工，并达到同一标高，且具备足够的承重力。
•避雷网的连接应使用连接件，不得直接焊接于外墙或柱子上，以免影响建筑物的结构安全。
2.3 避雷接线的安装避雷接线的安装应遵循相关标准规范，施工人员应持有专业资质证书。
在安装过程中，应保证接线的良好接触，同时注意接线的保护措施，以免遭受腐蚀或损坏。
3. 接地设施的安装3.1 接地极的安装3.1.1 接地位置的选定•一般情况下，接地极应位于建筑物主电源进线处。
•如建筑物电力设施较为复杂，应将接地极设置在电力主控室处，并在此处建立一个整流器和充电电源。
3.1.2 接地极的安装•接地极的埋深应符合相关标准规范，最小埋深不低于1.5米。
•钢筋直径应符合标准规范，同时也要注意用水泥封好接地极孔洞，以避免污染接地极。
•竖直方向的接地电阻应符合标准规范，最小值应在5欧姆以内。
在施工中，要注意保证接地极的垂直度，以免影响电位反接。
避雷针施工工艺

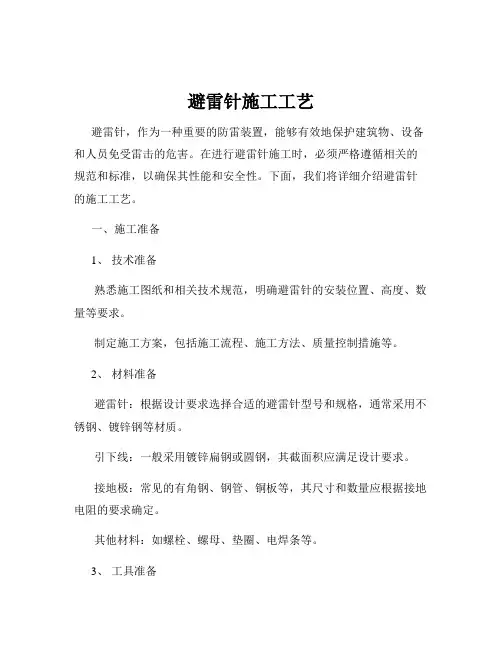

避雷针施工工艺避雷针，作为一种重要的防雷装置，能够有效地保护建筑物、设备和人员免受雷击的危害。
在进行避雷针施工时，必须严格遵循相关的规范和标准，以确保其性能和安全性。
下面，我们将详细介绍避雷针的施工工艺。
一、施工准备1、技术准备熟悉施工图纸和相关技术规范，明确避雷针的安装位置、高度、数量等要求。
制定施工方案，包括施工流程、施工方法、质量控制措施等。
2、材料准备避雷针：根据设计要求选择合适的避雷针型号和规格，通常采用不锈钢、镀锌钢等材质。
引下线：一般采用镀锌扁钢或圆钢，其截面积应满足设计要求。
接地极：常见的有角钢、钢管、铜板等，其尺寸和数量应根据接地电阻的要求确定。
其他材料：如螺栓、螺母、垫圈、电焊条等。
3、工具准备测量工具：如全站仪、水准仪、钢尺等，用于测量定位和标高控制。
焊接工具：电焊机、焊条烘干箱等，用于焊接引下线和接地极。
安装工具：吊车、吊篮、扳手、螺丝刀等，用于安装避雷针和固定支架。
4、现场准备清理施工现场，确保施工区域无障碍物和杂物。
对施工场地进行平整和夯实，保证施工设备和人员的通行安全。
二、基础施工1、定位放线根据施工图纸，使用全站仪或钢尺等工具，在建筑物或构筑物的顶部确定避雷针的安装位置，并做好标记。
同时，确定引下线和接地极的敷设路线，并进行标记。
2、基础制作根据避雷针的安装方式和基础类型，进行基础的施工。
常见的基础有混凝土基础、预制基础等。
在基础施工过程中，要保证基础的尺寸、标高和强度符合设计要求。
三、避雷针安装1、支架安装将避雷针支架按照设计要求安装在基础上，使用螺栓固定牢固。
调整支架的水平度和垂直度，确保避雷针安装后垂直于地面。
2、避雷针安装将避雷针吊起，安装在支架上，并使用螺栓固定。
调整避雷针的高度和角度，使其符合设计要求。
四、引下线敷设1、引下线固定使用支架或卡子将引下线固定在建筑物或构筑物的表面，间距应符合设计要求。
引下线应保持顺直，不得弯曲和打折。
2、引下线连接引下线之间的连接应采用焊接或螺栓连接，焊接长度应满足规范要求，焊缝应饱满、光滑，无夹渣、气孔等缺陷。
防雷及接地工程施工工艺

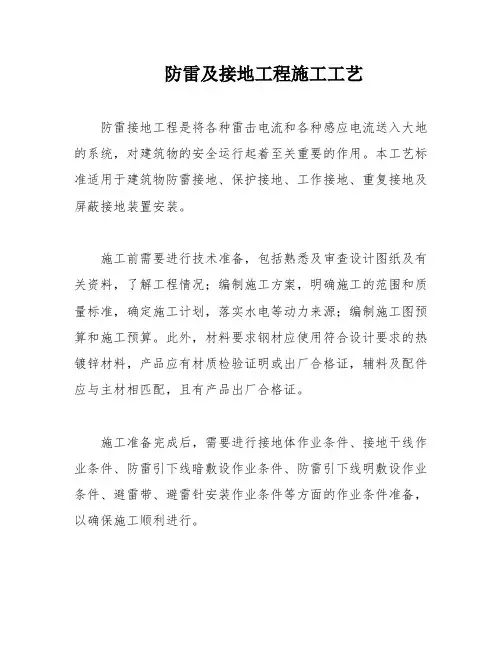

防雷及接地工程施工工艺防雷接地工程是将各种雷击电流和各种感应电流送入大地的系统，对建筑物的安全运行起着至关重要的作用。
本工艺标准适用于建筑物防雷接地、保护接地、工作接地、重复接地及屏蔽接地装置安装。
施工前需要进行技术准备，包括熟悉及审查设计图纸及有关资料，了解工程情况；编制施工方案，明确施工的范围和质量标准，确定施工计划，落实水电等动力来源；编制施工图预算和施工预算。
此外，材料要求钢材应使用符合设计要求的热镀锌材料，产品应有材质检验证明或出厂合格证，辅料及配件应与主材相匹配，且有产品出厂合格证。
施工准备完成后，需要进行接地体作业条件、接地干线作业条件、防雷引下线暗敷设作业条件、防雷引下线明敷设作业条件、避雷带、避雷针安装作业条件等方面的作业条件准备，以确保施工顺利进行。
人员计划方面，需要由专业工长或技术员根据分项工程工期和现场条件实施动态管理，结合劳动定额确定单位劳动力配置比例及总人数，以不影响单位工程总体进度为原则，按时完成系统安装为目标。
防雷及接地安装的工艺流程包括接地体安装、接地干线安装、引下线支架及引下线安装、避雷带、网、针安装。
在操作工艺方面，接地体安装需要注意埋设深度、垂直配置、长度和间距等要求。
避雷针的安装方法避雷针的安装需要先将支座钢板的底板固定在预埋的地脚螺栓上，然后焊上一块肋板，再将避雷针立起，找正后，进行点焊，校正后，焊上其它三块肋板。
最后将引下线焊在底板上，清除药皮后刷防锈漆。
防雷引下线的敷设防雷引下线的敷设分为暗敷设和明敷设两种方法。
暗敷设需要符合规定，如引下线扁钢截面不得小于25mm×4mm；圆钢直径不得小于12mm等。
同时，在易受机械损坏的地方、地上约1.7m至地下0.3m的一段地线应加保护措施。
明敷设需要调直后进行敷设，弯曲处不应小于90°，并不得弯成死角。
同时，在地面以上二米段，套上保护管，并用卡固定后刷红白色相间油漆。
防雷引下线的做法防雷引下线的做法需要将所需扁钢（或圆钢）用手锤（或钢筋扳子）进行调直或抻直。
防雷和接地施工工艺
防雷和接地施工工艺

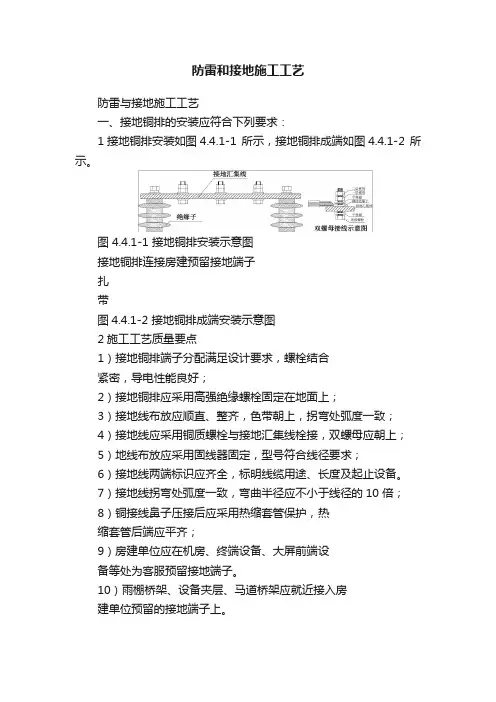

防雷与接地施工工艺
一、接地铜排的安装应符合下列要求：
1接地铜排安装如图4.4.1-1 所示，接地铜排成端如图4.4.1-2 所示。
图 4.4.1-1 接地铜排安装示意图
接地铜排连接房建预留接地端子
扎
带
图4.4.1-2 接地铜排成端安装示意图
2施工工艺质量要点
1）接地铜排端子分配满足设计要求，螺栓结合
紧密，导电性能良好；
2）接地铜排应采用高强绝缘螺栓固定在地面上；
3）接地线布放应顺直、整齐，色带朝上，拐弯处弧度一致；
4）接地线应采用铜质螺栓与接地汇集线栓接，双螺母应朝上；
5）地线布放应采用固线器固定，型号符合线径要求；
6）接地线两端标识应齐全，标明线缆用途、长度及起止设备。
7）接地线拐弯处弧度一致，弯曲半径应不小于线径的10 倍；
8）铜接线鼻子压接后应采用热缩套管保护，热
缩套管后端应平齐；
9）房建单位应在机房、终端设备、大屏前端设
备等处为客服预留接地端子。
10）雨棚桥架、设备夹层、马道桥架应就近接入房
建单位预留的接地端子上。
避雷针网及接地装置施工工艺
避雷针网及接地装置施工工艺避雷针（网）及接地装置施工工艺1适用范围1.1本施工工艺适用于各类民用、工业用建筑物的避雷针（网）及接地装置安装工程。
2引用标准2.1 《建筑电气工程施工质量验收规范》（GB50303- ）2.2 《电气装置安装工程接地装置施工及验收规范》（GB50169－92）2.3《防雷接地安装》（DBJT08-75-96）3主要技术要求3.1 材料要求3.1.1材料选配一般按设计图纸的要求选择材料的材质和规格。
3.1.2避雷针（网）的引下线接地装置使用的紧固件均要使用热镀锌制品，当采用没有热镀锌的地脚螺栓时应采取防腐措施。
3.1.3接地装置所用钢材若使用在腐蚀性较强的场所，应采用热镀锌的钢接地体或适当加大截面，接地装置的导体截面应符合热稳定和机械强度的要求。
3.2 主要机具3.2.1工具：螺丝旋具；冲击电钻；钢锯；扳手；钢丝钳；手电钻；电焊机；钳工锉；砂布。
3.2.2检测工具：钢卷尺；塞尺；磁力线坠；卡尺；接地电阻测试仪；兆欧表。
3.3 操作条件3.3.1接地体作业条件：必须按设计位置清理好场地，底板筋及桩基内钢筋与柱筋连接处已绑扎好。
3.3.2接地干线作业条件：支架安装已完毕，保护管已预埋，土建抹灰完毕。
3.3.3支撑件安装时，结构工程应已完成，室外须有脚手架或爬梯。
3.3.4防雷引下线暗敷条件：建筑物应搭有能上人操作的脚手架，利用主筋作引下线时，钢筋绑扎应已完毕。
3.3.5防雷引下线明敷条件：支架已安装完成，建筑物脚手架能上人操作，土建外表装饰完毕。
3.3.6避雷网安装条件：接地体与引下线必须做完，支架安装完毕，且具备调直场地和垂直运输条件。
3.3.7避雷带与土建圈梁钢筋的绑扎工程同步进行。
3.3.8避雷网安装时，接地体与引下线必须完毕，土建结构工程已完，并随结构施工做完预埋件。
4操作工艺4.2.1接地装置安装工艺4.2.1.1 当设计无要求时，接地装置长度不应小于2.5m，其相互间距一般不小于5m。
避雷针网及接地装置施工工艺
避雷针网及接地装置施工工艺This manuscript was revised by the office on December 22, 2012避雷针（网）及接地装置施工工艺1适用范围1.1本施工工艺适用于各类民用、工业用建筑物的避雷针（网）及接地装置安装工程。
2引用标准2.1《建筑电气工程施工质量验收规范》（GB50303-2002）2.2《电气装置安装工程接地装置施工及验收规范》（GB50169－92）2.3《防雷接地安装》（DBJT08-75-96）3主要技术要求3.1材料要求3.1.1材料选配一般按设计图纸的要求选择材料的材质和规格。
3.1.2避雷针（网）的引下线接地装置使用的紧固件均要使用热镀锌制品，当采用没有热镀锌的地脚螺栓时应采取防腐措施。
3.1.3接地装置所用钢材若使用在腐蚀性较强的场所，应采用热镀锌的钢接地体或适当加大截面，接地装置的导体截面应符合热稳定和机械强度的要求。
3.2主要机具3.2.1工具：螺丝旋具；冲击电钻；钢锯；扳手；钢丝钳；手电钻；电焊机；钳工锉；砂布。
3.2.2检测工具：钢卷尺；塞尺；磁力线坠；卡尺；接地电阻测试仪；兆欧表。
3.3操作条件3.3.1接地体作业条件：必须按设计位置清理好场地，底板筋及桩基内钢筋与柱筋连接处已绑扎好。
3.3.2接地干线作业条件：支架安装已完毕，保护管已预埋，土建抹灰完毕。
3.3.3支撑件安装时，结构工程应已完成，室外须有脚手架或爬梯。
3.3.4防雷引下线暗敷条件：建筑物应搭有能上人操作的脚手架，利用主筋作引下线时，钢筋绑扎应已完毕。
3.3.5防雷引下线明敷条件：支架已安装完成，建筑物脚手架能上人操作，土建外表装饰完毕。
3.3.6 避雷网安装条件：接地体与引下线必须做完，支架安装完毕，且具备调直场地和垂直运输条件。
3.3.7 避雷带与土建圈梁钢筋的绑扎工程同步进行。
3.3.8避雷网安装时，接地体与引下线必须完毕，土建结构工程已完，并随结构施工做完预埋件。
2-17避雷针(网)及接地装置安装工程
≥6d
（d为圆钢直径）
圆钢和扁钢
≥6d
2
扁钢搭接焊的棱边数
3
观察检查
监理单位
年月日
建设单位
年月日
施工单位
年月日
观察检查和实测或检查安装记录
全数检查
2
接地（接零）线敷设
合格：(1)平直牢固，固定点间距均匀，跨越建筑物变形缝补偿装置，穿墙有保护管，油漆防腐完整。
(2)焊接连接的焊缝平整、饱满，无明显气孔、咬肉等缺陷，螺栓连接紧密、牢固，有防松措施。
(3)防雷接地引下线的保护管固定牢靠，断线卡设置便于检测，接触面镀锌或镀锡完整，螺栓等紧固件齐全。
2-17避雷针（网）及接地装置安装工程
年月日
单位工程名称
建设单位
分项工程名称
施工单位
项别
项目
质量标准
质量状况
检验方法
检查数量
阻值必须符合设计要求。
实测或检查接地电阻测试记录
全数检查
2
接地（接零）
接至电气设备、器具和可拆卸的其它非带电金属部件（接地）接零的分支线，必须直接与接地干线相连，严禁串联连接。
优良：在合格基础上，防腐均匀，无污染建筑物。
观察检查
3
接地体安装
合格：位置正确，连接牢固，接地体埋设深度距地面不小于0.6m。
优良：在合格基础上，隐蔽工程记录齐全、准确。
检查隐蔽工程记录
全数检查
允许偏差项目
项目
规定数值
检验方法
检查数量
1
接地（接零）线焊接搭接长度
扁钢
≥2b（b为扁钢宽度）
尺量检查
按不同搭接类别各抽查5处
观察检查和检查安装记录
防雷接地施工工艺
接闪器的安装
按照设计要求将接闪器安装在建 筑物顶部或外部，确保能够覆盖 保护区域。
连接方式
采用焊接、压接、螺栓连接等方式 将接闪器与引下线连接起来。同时 ，还需考虑接闪器的热稳定性和防 腐性能。
04
防雷接地施工的后期处理
接地电阻的测试与验收
总结词
在防雷接地施工完成后，应进行接地电阻的测试与验收，以确保接地装置的电阻 值符合规范要求。
对进场的材料进行 检验，确保符合设 计要求和相关标准 。
03
防雷接地施工的主体部分
接地极的安装与连接
01
02
03
接地极的选择
根据地质条件和环境要求 选择合适的接地极，如金 属管、角钢、扁钢等。
接地极的安装
将接地极打入地下足够深 度，确保与土壤良好接触 。
连接方式
采用焊接、压接、螺栓连 接等方式将接地极与引下 线连接起来。
某桥梁的防雷接地施工
总结词
该桥梁的防雷接地施工采用了感应雷防护和直击雷防 护相结合的措施，有效地降低了雷电对桥梁结构和交 通安全的损害风险。
详细描述
该桥梁为重要的交通枢纽，考虑到雷电对桥梁结构和 交通安全的影响较大，因此采用了感应雷防护和直击 雷防护相结合的防雷措施。在桥梁的两侧安装了避雷 针和避雷带，防止直击雷对桥梁结构的损害。同时， 在桥梁的供电线路和通信系统中采用了感应雷防护措 施，有效地降低了雷电对桥梁结构和交通安全的损害 风险。
详细描述
自检时，应重点检查接地装置的安装位置、连接方式、材料质量等方面，同时对隐蔽工程进行验收。 发现质量问题时，应及时进行整改和修复，确保施工质量符合规范要求。整改完成后，应再次进行验 收，确保施工质量符合要求。
05
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
避雷针网及接地装置施
工工艺
集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]
避雷针（网）及接地装置施工工艺
1适用范围
1.1本施工工艺适用于各类民用、工业用建筑物的避雷针（网）及接地装置安装工
程。
2引用标准
2.1《建筑电气工程施工质量验收规范》（GB50303-2002）
2.2《电气装置安装工程接地装置施工及验收规范》（GB50169－92）
2.3《防雷接地安装》（DBJT08-75-96）
3主要技术要求
3.1材料要求
3.1.1材料选配一般按设计图纸的要求选择材料的材质和规格。
3.1.2避雷针（网）的引下线接地装置使用的紧固件均要使用热镀锌制品，当采用没
有热镀锌的地脚螺栓时应采取防腐措施。
3.1.3接地装置所用钢材若使用在腐蚀性较强的场所，应采用热镀锌的钢接地体或适
当加大截面，接地装置的导体截面应符合热稳定和机械强度的要求。
3.2主要机具
3.2.1工具：螺丝旋具；冲击电钻；钢锯；扳手；钢丝钳；手电钻；电焊机；钳工
锉；砂布。
3.2.2检测工具：钢卷尺；塞尺；磁力线坠；卡尺；接地电阻测试仪；兆欧表。
3.3操作条件
3.3.1接地体作业条件：必须按设计位置清理好场地，底板筋及桩基内钢筋与柱筋连
接处已绑扎好。
3.3.2接地干线作业条件：支架安装已完毕，保护管已预埋，土建抹灰完毕。
3.3.3支撑件安装时，结构工程应已完成，室外须有脚手架或爬梯。
3.3.4防雷引下线暗敷条件：建筑物应搭有能上人操作的脚手架，利用主筋作引下线
时，钢筋绑扎应已完毕。
3.3.5防雷引下线明敷条件：支架已安装完成，建筑物脚手架能上人操作，土建外表
装饰完毕。
3.3.6 避雷网安装条件：接地体与引下线必须做完，支架安装完毕，且具备调直场地和垂直运输条件。
3.3.7 避雷带与土建圈梁钢筋的绑扎工程同步进行。
3.3.8
避雷网安装时，接地体与引下线必须完毕，土建结构工程已完，并随结构施工做完预埋件。
4
操作工艺 4.1 操作工艺流程 4.2
操作要点
4.2.1 接地装置安装工艺 4.2.1.1 当设计无要求时，接地装置长度不应小于2.5m ，其相互间距一般不小于5m 。
4.2.1.2 当设计无要求时，接地装置的埋设深度不应小于0.6m ，角钢及钢管接地体垂直配置。
接地装置与建筑物距离不宜小于3m 。
4.2.1.3 接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：
扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊。
圆钢与圆钢搭接为圆钢直径的6倍，双面施焊。
圆钢与扁钢搭接为圆钢直径的6倍，双面施焊。
扁钢与钢管、扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴钢管表面，上下两侧施焊。
除埋设在混凝土中的焊接接头外，有防腐措施。
4.2.1.4 当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规
种类、规格及单位
敷设位置及使用类别
地 上
地 下
室 内
室 外 交流电流回路 直流电流回路
圆钢直径（mm ）
6 8 10 12 扁钢
截面（mm ）
60 100 100 100 厚度（mm 2
） 3 4 4 6 角钢厚度（mm ） 2 4 6 钢管管壁厚度（mm ）
接地体 接地干线 支撑件 引下线明敷 引下线暗敷
避雷针
避雷网 避雷带
4.2.2接地干线安装工艺
4.2.2.1接地线应与接地装置用扁钢连接，分室内和室外两种，室外接地干线与支线一
般敷设在沟内。
室外接地干线多为暗敷。
4.2.2.2明敷接地干线应水平或垂直敷设，也可沿建筑物倾斜结构平行在直线段上，不
应有高低起伏及弯曲情况。
4.2.2.3明敷接地引下线及室内接地干线的支持件间距应均匀，水平直线部分～1.5m；
垂直直线部分～3m；弯曲部分～0.5m。
4.2.2.4接地干线在穿越墙壁、楼板和地坪处应加套钢管或其他坚固的保护套管，钢套
管应与接地线做电气连通。
4.2.2.5变配电室内明敷接地干线安装应符合下列规定：
便于检查，敷设位置不妨碍设备的拆卸与检修；
当沿建筑物墙壁水平敷设时，距地面高度250～300mm；与建筑物墙壁间的间
隙10～15mm；
当接地干线跨越建筑物变形缝时，设补偿装置；
接地干线表面沿长度方向，每段为15～100mm，分别涂以黄色和绿色相间的条
纹；
变压器室、高压配电室的接地干线上应设置不少于2个供临时接地用的接线柱
或接地螺栓。
4.2.2.6当电缆穿过零序电流互感器时，电缆头的接地线应通过零序电流互感器后接
地；由电缆头至穿过零序电流互感器的一段电缆金属护层和接地线应对地绝
缘。
4.2.2.7配电间隔和静止补偿装置的栅栏门及变配电室金属门铰链处的接地连接，应采
用编织铜线。
变配电室的避雷器应用最短的接地线与接地干线连接。
4.2.2.8设计要求接地的幕墙金属框架和建筑物的金属门窗，应就近与接地干线连接可
靠，连接处不同金属间应有防电化腐蚀措施。
4.2.3避雷针（带）制作与安装
4.2.3.1按设计要求的材料所需长度分上、中、下三节进行下料。
4.2.3.2安装时，先将支座钢板固定的底板固定在预埋的地脚螺栓上，焊上一块肋板，
再将避雷针立起，找直、找正后，进行点焊，然后校正，焊上其他三块肋板。
最后将引下线焊在底板上。
4.2.3.3女儿墙宽度大于300mm时，避雷带距女儿墙外侧为150mm，接地干线支架其顶
部应距墙面15～20mm。
4.2.3.4避雷带应平正顺直，固定点支持件间距均匀、固定可靠，每个支持件应能承受
大于49N（5kg）的垂直拉力。
当设计无要求时，支持件水平直线间距～
1.5m，垂直直线间距～3m，弯曲处～0.5m。
4.2.3.5避雷针、避雷带应位置正确，焊接固定的焊缝饱满无遗漏，螺栓固定的应备帽
等防松零件齐全，焊接部分补刷的防腐油漆完整。
5质量记录
5.1质量检验评定标准
5.2技术交底记录
5.3原材料质保书
5.4隐蔽验收记录
5.5质量评定记录
5.5.1避雷针（网）及接地装置分项工程质量检验评定表
6产品保护
6.1避雷针从进现场到安装过程中要注意产品保护。
6.2与土建配合紧密，防止屋面女儿墙上的避雷带支持件及引下线扁钢受损。
