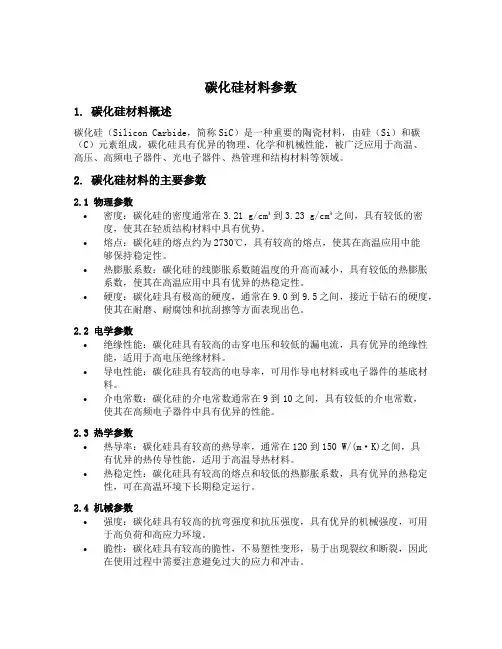

碳化硅材料参数1. 碳化硅材料概述碳化硅(Silicon Carbide,简称SiC)是一种重要的陶瓷材料,由硅(Si)和碳(C)元素组成。

碳化硅具有优异的物理、化学和机械性能,被广泛应用于高温、高压、高频电子器件、光电子器件、热管理和结构材料等领域。

2. 碳化硅材料的主要参数2.1 物理参数•密度:碳化硅的密度通常在3.21 g/cm³到3.23 g/cm³之间,具有较低的密度,使其在轻质结构材料中具有优势。

•熔点:碳化硅的熔点约为2730℃,具有较高的熔点,使其在高温应用中能够保持稳定性。

•热膨胀系数:碳化硅的线膨胀系数随温度的升高而减小,具有较低的热膨胀系数,使其在高温应用中具有优异的热稳定性。

•硬度:碳化硅具有极高的硬度,通常在9.0到9.5之间,接近于钻石的硬度,使其在耐磨、耐腐蚀和抗刮擦等方面表现出色。

2.2 电学参数•绝缘性能:碳化硅具有较高的击穿电压和较低的漏电流,具有优异的绝缘性能,适用于高电压绝缘材料。

•导电性能:碳化硅具有较高的电导率,可用作导电材料或电子器件的基底材料。

•介电常数:碳化硅的介电常数通常在9到10之间,具有较低的介电常数,使其在高频电子器件中具有优异的性能。

2.3 热学参数•热导率:碳化硅具有较高的热导率,通常在120到150 W/(m·K)之间,具有优异的热传导性能,适用于高温导热材料。

•热稳定性:碳化硅具有较高的熔点和较低的热膨胀系数,具有优异的热稳定性,可在高温环境下长期稳定运行。

2.4 机械参数•强度:碳化硅具有较高的抗弯强度和抗压强度,具有优异的机械强度,可用于高负荷和高应力环境。

•脆性:碳化硅具有较高的脆性,不易塑性变形,易于出现裂纹和断裂,因此在使用过程中需要注意避免过大的应力和冲击。

3. 碳化硅材料的应用碳化硅材料由于其优异的性能,在多个领域得到了广泛应用,主要包括:•电子器件:碳化硅可用作高功率、高频率电子器件的基底材料,如功率MOSFET、功率二极管和射频器件等。

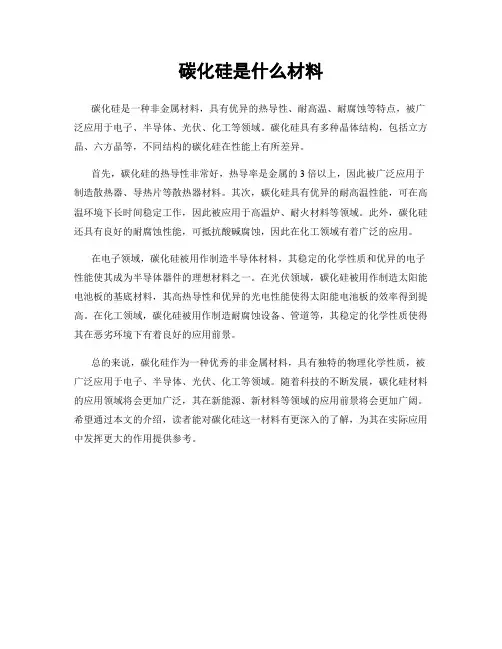

碳化硅是什么材料

碳化硅是什么材料

碳化硅是什么材料
碳化硅是一种非金属材料,具有优异的热导性、耐高温、耐腐蚀等特点,被广泛应用于电子、半导体、光伏、化工等领域。

碳化硅具有多种晶体结构,包括立方晶、六方晶等,不同结构的碳化硅在性能上有所差异。

首先,碳化硅的热导性非常好,热导率是金属的3倍以上,因此被广泛应用于制造散热器、导热片等散热器材料。

其次,碳化硅具有优异的耐高温性能,可在高温环境下长时间稳定工作,因此被应用于高温炉、耐火材料等领域。

此外,碳化硅还具有良好的耐腐蚀性能,可抵抗酸碱腐蚀,因此在化工领域有着广泛的应用。

在电子领域,碳化硅被用作制造半导体材料,其稳定的化学性质和优异的电子性能使其成为半导体器件的理想材料之一。

在光伏领域,碳化硅被用作制造太阳能电池板的基底材料,其高热导性和优异的光电性能使得太阳能电池板的效率得到提高。

在化工领域,碳化硅被用作制造耐腐蚀设备、管道等,其稳定的化学性质使得其在恶劣环境下有着良好的应用前景。

总的来说,碳化硅作为一种优秀的非金属材料,具有独特的物理化学性质,被广泛应用于电子、半导体、光伏、化工等领域。

随着科技的不断发展,碳化硅材料的应用领域将会更加广泛,其在新能源、新材料等领域的应用前景将会更加广阔。

希望通过本文的介绍,读者能对碳化硅这一材料有更深入的了解,为其在实际应用中发挥更大的作用提供参考。

碳化硅管的理化指标

碳化硅管的理化指标

碳化硅管的理化指标1. 碳化硅管的概述碳化硅管是一种由碳化硅(SiC)制成的管状材料,具有优异的物理和化学性质。

碳化硅管广泛应用于高温、高压、腐蚀性环境下的工业领域,如石油化工、冶金、电力等。

本文将详细介绍碳化硅管的理化指标,包括物理性质、化学性质、热性能等方面。

2. 碳化硅管的物理性质2.1 密度碳化硅管的密度一般在3.0-3.2 g/cm³之间,具有较高的密度,因此具有较高的硬度和强度。

2.2 硬度碳化硅管的硬度非常高,通常在摩氏硬度9-9.5之间,接近于金刚石的硬度,因此具有较好的耐磨性和耐腐蚀性。

2.3 热导率碳化硅管具有较高的热导率,一般在120-150 W/(m·K)之间,具有良好的导热性能,能够快速传导热量,适用于高温环境下的热传导应用。

2.4 热膨胀系数碳化硅管的热膨胀系数较低,一般在4.0-5.0×10^(-6)/K之间,具有较好的热稳定性,能够在高温条件下保持较好的尺寸稳定性。

3. 碳化硅管的化学性质3.1 耐腐蚀性碳化硅管具有良好的耐腐蚀性,能够耐受多种酸、碱、盐等化学介质的侵蚀。

在强酸、强碱等腐蚀性环境下,碳化硅管表面通常形成一层致密的氧化膜,起到保护作用。

3.2 化学稳定性碳化硅管具有较好的化学稳定性,不易与其他金属或非金属元素发生化学反应,能够在各种化学环境中长期稳定使用。

3.3 氧化性碳化硅管在高温氧化气氛中易于氧化,形成SiO2薄膜。

这一特性可用于表面涂层或增加材料的抗氧化性能。

4. 碳化硅管的热性能4.1 耐高温性碳化硅管具有出色的耐高温性能,能够在高温环境下长期稳定使用。

其使用温度一般可达到1600℃以上,甚至可达到1800℃。

4.2 热震性能碳化硅管具有较好的热震性能,能够在急剧温度变化的环境下保持较好的稳定性,不易发生热裂纹。

4.3 热传导性能碳化硅管具有较好的热传导性能,能够快速传导热量,适用于高温环境下的热传导应用。

5. 碳化硅管的应用领域由于碳化硅管具有优异的物理和化学性质,广泛应用于以下领域:•石油化工:用于石油化工设备中的高温管道、阀门、泵体等部件。

碳化硅在耐火材料中的作用

碳化硅在耐火材料中的作用

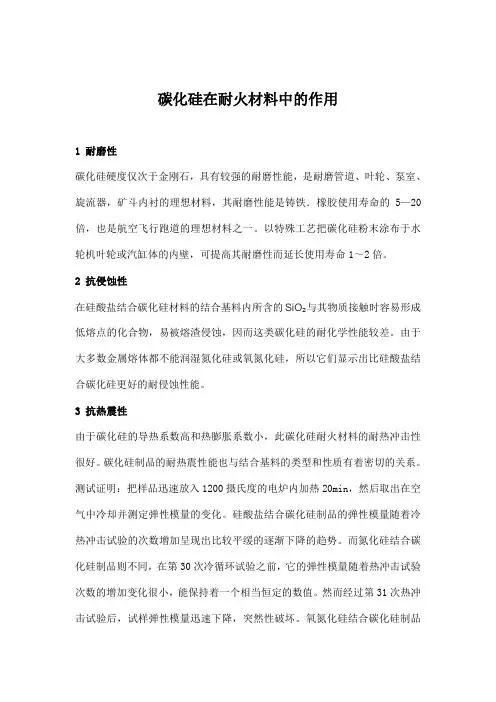

碳化硅在耐火材料中的作用1 耐磨性碳化硅硬度仅次于金刚石,具有较强的耐磨性能,是耐磨管道、叶轮、泵室、旋流器,矿斗内衬的理想材料,其耐磨性能是铸铁.橡胶使用寿命的5—20倍,也是航空飞行跑道的理想材料之一。
