等高线地形图的判读

B 丙 乙 甲 D F
G
A
E
C
四、分层设色地形图
着色规律：一般绿色表示平原；蓝色表示海 洋；黄色、褐色表示丘陵、高原、山地；白 色表示雪线以上的部分。 缺点：高程表达不准确
五、地形剖面图
步骤： 1、确定剖面线 2、确定比例尺 3、建立剖面图坐标系 4、找出等高线地形图中剖面 线与等高线的交点，量出各点 之间的距离，并将其转绘到剖 面图基线的相应位置上 5、通过转绘到剖面图基线上 的各点作垂线，标出各垂线与 相应高程线的交点 6、把各交点用一条平滑的曲 线连接起来，并在曲线内画上 阴影部分，以更加清楚地显示 剖面的起伏状况 7、在剖面图的下方，标出水 平比例尺和垂直比例尺。檫去 垂线的痕迹。
例： 某山区的一所学校，拟组织学生对附近公路的交通流量 进行调查。读下图，判断在E、F、G三个地点中，能目测到公 路上经过H处车辆的是 处，并用地形地剖面图解释你所作 的判断。（2001年全国卷文综试题）
④闭合等高线区域内海拔高度的判断 位于两条等高线之间的闭合区域， 如果其值与两侧等高线中的较低 值相等，则闭合区域内的海拔高 度低于其等高线的值；如果闭合 等高线的值与两侧等高线的较高 值相等，则闭合区域内的海拔高度比其等高 线值高。具体如 上面右图所示： 已知：a>b ①如果c＝a，则d>a，即“大于大的”。 ②如果c＝b，则d<b，即“小于小的”。
④选建水库坝址： 一般选在峡谷处，且考虑水库库址 应选在河谷、山谷地区“口袋形” 洼地处.
②农业区划：
根据等高线反映出来的地形类型， 地势起伏、坡度陡缓、水源条件 等，因地制宜进行农业生产区划。 一般平原多为耕作业，山坡草地 多发展畜牧业，山地多发展林业。
⑤工厂厂址选择： 除交通、资源、技术等因素外， 往往也要考虑地形、地质情况。 ⑥建海滨浴场、码头： 浴场多选择在海滨缓坡沙岸， 码头选在深水港湾。
（5）、等高线地形图的应用
①方位判断：公路走向、山脉走向、河流 流向、聚落方向等。（注意指向标） ②气温推测：6℃/1000m。 （根据相对高度）
③距离判断：公路长度、河流长度等。 （注意比例尺）
N 乙
甲
1100 500 东南
河流
（1）河流流向 西北
1:50000
（2）桥梁走向 东北——西南 （3）桥梁长度 （4）假如某考察队在甲地测得气温为15℃，那么乙地的气温约 为——℃ （5）画出乙山的山脊线，并判断走向。
1.该地区河流干流流向是 由西北向东南。若在该地区修 筑一水库，则水坝的位置应建在 A 处。 2.若从B地修筑一条铁路到E地，沿BGE与BFE两条线路 中哪一条较合理 BFE较为合理 。理由是：
若选BGE线路必须 经过海拔近400米 的山地，开挖隧 道费工费时；而 选BFE线路，是沿 100米等高线修筑 铁路，海拔高度 一致，可以省工 省时。
例2：下图为我国华北某地等高线地形图，回答以下问题： 鞍部 (1)按地表形态来看，A处是 山顶 ,C处是 ， E处是 断崖 。 (2)甲、乙、丙三条支流的画法中不合理的是 丙 河， 该处是山脊，不可能形成河流 原因是 。 （3）现准备在该地 建一疗养院，F、G两 处哪处更合理？为什 么？ F （4）图中最适宜修 建水库的拦河坝的地 点是 D 。
（n－1)d ≤ H最高 － H最低 < (n＋1)d 此陡崖最高点海拔范围为
＞200米，≤300米
500米≤ H最高 < 600米， 陡崖最低点海拔范围为 200米< H最低≤ 300米，
2）例3：判断陡崖底部和顶部海拔高度， 并估 算陡崖的相对高度
(1)陡崖顶部的甲点海拔可能为( A、59m C、199m
（3）等高线地形图的判读
鞍部 山顶
山谷
山脊
①等高线地形图中地形部位的判读（5页表格）
闭合曲线， 等高线凸向低处， 等高线凸向 外低内高， 山脊线也称分水 高处，山谷 用 表示 线 线也称集水 线
由一对山脊等 高线组成， 鞍部是山脊线 的最低处， 山谷线的最高 处
多条等高线会 合重叠在一起
山峰、山脊、山谷、鞍部、陡崖、盆地 山顶 山坡 山麓
③等高线图上的坡度判断 假设比例尺、等高距相等的情况下：
等高线稀疏的地方表示缓坡； 等高线密集的地方表示陡坡； 间隔相等的地方表示均匀坡
500米
500米
假设等高距和等高线疏密相等的情况下：
比例尺大的坡陡；比例尺小的坡缓 例1、下面四幅图中的等高距和等高线间隔相同，坡度最陡的应 是 B 。
A 0 2千米
100 200 150
山顶
250 200 150 100

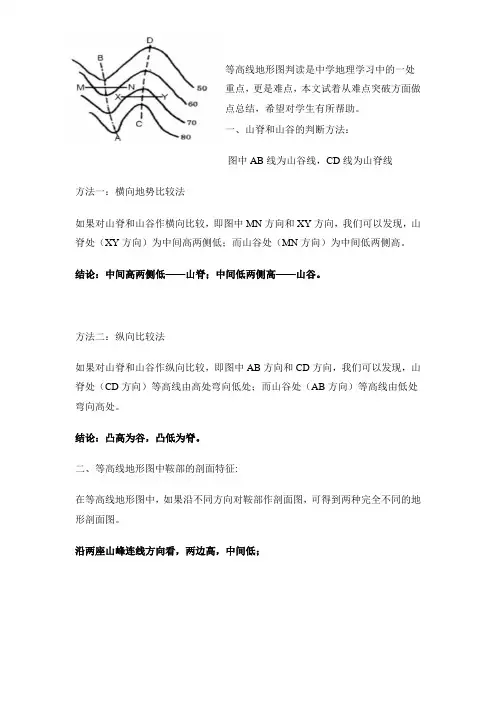

1.山脊线又称分水线(分水岭)
2.山脊线(凸低则高)
1.山谷线称为集水线 2.山谷线(凸高则低)
200 100
200 100 200 100
凸低则高
凸高则低
山 脊
100
200
山 谷
100
200
鞍部
鞍 部
300 200 100
1.位于两个山峰之间 2.地势低平
课堂练习
C
）
１、读下列等高线图，判断（
A．甲图在西半球，乙图在北半球
B．甲图比例尺较乙图大
C．甲图实际范围比乙图大 D．甲图实际坡度较乙图大
甲
乙
读下面四幅等高线图，回答问题： 1．上面四图中等高距最大的是（ C ） A ．A 图 B ．B 图 C ．C 图 D ．D 图 2．上面四图中所示各项内容正确的是（ D ） A ．A 图 B ．B 图 C ．C 图 D ．D 图
陡
崖
400 300 200
鞍部
鞍部 山峰
缓坡
山脊
陡坡
山谷
例题：说出下图表示的地形类型的名称，并说出字 母所在地表示的地形名称。
山 峰
山谷 鞍部
900
800
700线
b.200米以下为平原
c.200米~500米为丘陵
d.500米以上为山地
e.海拔高，相对高度较小的地形为高原
d、均为闭合曲线
c、等高线的疏密反映出坡度的陡缓 e 、除陡崖外，不相交、不重叠
山脊线 山谷线
f、等高线与山脊线或山谷线垂直相交 g、示坡线表示坡度降低的方向，用“-”表示。
H、同一等高线两侧数值变化趋势相反
例题：下图是某地实测的海拔高程，读图完成下题。
图中地形的大致走向是( B ) A．东西 B．南北 C．东北—西南 D．西北—东南
（4）等高线地形图中有关计算
①计算两地间的相对高度
— = H H相 甲 H 乙
或(n-1)*d
②计算两地间的气温差
读等高线地形图回答下列问题： （1）图中D点海拔高度在 700 米以上。 （2）若B点的气温是20°，根据一般规律，则C 点的气温应是 17.6°C 。
③估算某地形区的相对高度和陡崖的相对高度
100米 50米 149米 100米 50米 1米
相对高度(H)： H高－H低≤ H<H高－H低+2d 或（n－1）×d≤H＜(n+1)×d d为等高距 n为重叠的等高线数
练习：图中等高线表示一种风力堆积的地表形态
1)、求 P点海拔———— （810m<P<820m） O点海拔 ———— （860m<O<870m）
★比例尺、等高距相同， 等高线越密，坡越陡；等高线越疏，坡越缓 ★等高距、等高线的疏密相同， 比例尺越大，坡越陡；比例尺越小，坡越缓 ★比例尺、等高线的疏密相同， 等高距越大，坡越陡；等高距越小，坡越缓
①根据坡度陡缓情况。如果是先陡坡后缓坡，则可 以看到；如果是先缓坡后陡坡，则无法看到。（如 下图中左图和中图所示） ②是否穿越沟谷。如果穿越沟谷，由于后半部分地 势会升高，即使地势再降低，也会因为地形阻挡而 无法看到。（如下图中右图所示）
⑦建疗养院：
一般选在城郊山地向阳坡，清静， 空气新鲜，森林覆盖率高的地方。
⑧铁路、公路选线：
一般尽量选在缓坡，避开陡崖、 滑坡，通往山顶的公路，往往需 建盘山路等。
公路、铁路线建设一般沿等高线 走，可以减少施工难度
EF间修建公路： 可减少修路的工程 量 道路平坦,利于车 辆行驶 不易造成水土流失
2)、O点对P点的相对高度H最大为（ C ）m
A、40〈H〈41 C、59〈H〈60 B、49〈H〈50 （40m<H<60m） D、60〈H〈61
相对高度公式：(n-1) d <H<(n+1) d
陡崖高度的计算
陡崖的判断：该图中崖顶高度、崖底高度和相对高度各是多少？
≥500米，＜600米 则陡崖的相对高度范围为
地形图的判读
一、地面高度的计算方法
海拔（绝对海拔）：地面某一地点高出海平面的垂直距离。 相对高度:地面某一地点高出另一地点的垂直距离。
二、地形图的分类
等高线地形图
分层设色地形图
地形剖面图
三、等高线地形图

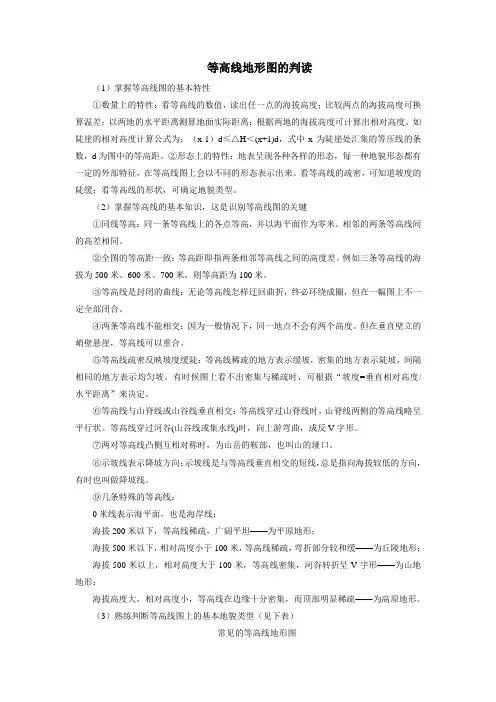

（1）等高线的概念
地图上海拔相同的各点的连线
（2）等高线的特点 a、同线等高
b、等高距全图一致
B
C
D
1：100000
0
5千米
1：500000
2千米
1千米
5千米
5千米
假设比例尺和等高线疏密相等的情况下，如何 来判定坡度的陡和缓？
例:观察以下图分析，水力资源丰富的河流是（Ｂ ）
等高距大 的坡陡；
等 高 距 大
等 高 距 小
等高距小 的坡缓
等高线图上的坡度判断
判定等高线地形图中坡陡、坡缓的因素有三个： 比例尺、等高距、等高线的疏密 假定其中的两个因素相同，一个因素不同的情况
剖面线的判定
1、粗略地观察剖面线所经过的大的地 形部位，如山峰、鞍部、悬崖、河谷， 穿过的最高和最低等高线等，看剖面图 是否与等高线吻合。 2、观察剖面线与等高线交点中的一些关 键点，如起点、中点、终点等，看这些点 在等高线图上的高度是否一致。 3、观察剖面线与最高或最低等高线相 交的两点之间的区域高度，看其在剖面 图上是否得到正确的反映。
