人教版八年级物理下册专题一 力学作图
人教版八年级物理下册 第七章 力--作图题专题(共22张PPT)
1．如图所示，一根细绳把质量为0.3Kg的球挂在墙
上，画出球所受重力的示意图和力的图示。 G= mg = 0.3kg×10N/kg= 3N
1N
G=3N
G=3N
一.单个力的示意图
1.请画出图中足球所受的重力的示意图 2．画出图2所示斜面上小球所受重力的示意图． 3．请画出飞机所受重力的示意图。
G
G
F拉=5N
F浮
G=5N
G
6.在图中画出小球受力的示意图．
7.在右图上画出该出租车匀速行驶过程中所受 力的示意图。Fra bibliotekF拉 f
FN
G
N
F牵引 G
8．如图所示，用力的示意图请画出静止在斜面上 的物体所受到的力。
9．如图所示，一小木块从斜面上滑下，在粗糙的 水平面上滑动一段距离后便停下来。请你画出木 块在水平面上滑动时的受力示意图。
F1
F
O
5、在图9中，画出使轻质杠杆保持平衡的最 小的力F的示意图（要求保留徽图痕迹）。
6.工地上建筑工人常用如图所示的小车运送重 物，为了省力，应将重物放在A处还是B处， 请在所选择的A或B处画出重物的重力示意图 及其对支点O的力臂。
AB
OL G
7. 请用笔画线代替绳子在图所示的 滑轮组上画出最省力的绕线方式。
典型例题归类
三、滑轮组的装配：（1）根据题意计算绳子段数
如图所示，某工人在地 面用滑轮组将重1500N 的物体运到三楼，动滑 轮总重为50N，如果所 选用的绳子单股承受的 最大拉力为400N，请你 画出合理的绳子绕法．
•
9、有时候读书是一种巧妙地避开思考 的方法 。2021/8/42021/8/4Wednesday, August 04, 2021

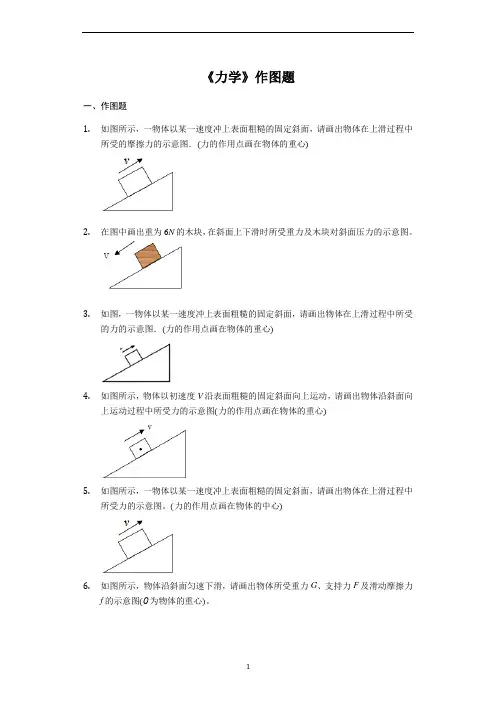

八年级下学期物理人教版《力学》作图题专项练习(解析版)
《力学》作图题一、作图题1.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图．(力的作用点画在物体的重心)2.在图中画出重为6N的木块，在斜面上下滑时所受重力及木块对斜面压力的示意图。
3.如图，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的力的示意图．(力的作用点画在物体的重心)4.如图所示，物体以初速度V沿表面粗糙的固定斜面向上运动，请画出物体沿斜面向上运动过程中所受力的示意图(力的作用点画在物体的重心)5.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图。
(力的作用点画在物体的中心)6.如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图(O为物体的重心)。
7.在如图中，画出以初速度v沿斜面减速上滑的物体所受的重力G的示意图。
8.如图所示，物体随传送带向上匀速运动，画出该物体的受力示意图。
9.如图所示，为小明观察到的向右前进的汽车车厢顶蓬上用细绳悬挂着的重物所处的情形，试画出此时站在车厢底板上的小明受力的示意图．10.如图所示，物块A随传送带一起向右匀速运动，请画出物块A所受力的示意图．(不计空气阻力)11.请画出如图所示中球所受的重力和球对墙壁的压力的示意图。
12.画出图中A的重力和A对斜面的压力13.如图所示，一块橡皮放在水平放置的文具盒上，并随文具盒一起向左做匀速直线运动，请在图中作出橡皮所受力的示意图。
14.重为20N的木箱静止在斜面上，请在图中作出木箱受到重力的示意图。
15.在墙角放置一球体，且地面是水平粗糙的，请画出该球体所受力的示意图。
16.如图所示，一辆小车在水平面上向右减速运动时，画出静止在小车上的物块A在水平方向上的受力示意图．17.用力的示意图表示灯受到的重力和线对灯的拉力。
18.如图，重为20N的小球，在细绳25N的拉力作用下来回摆动，请用力的示意图表示小球所受到的重力和细绳对小球的拉力。

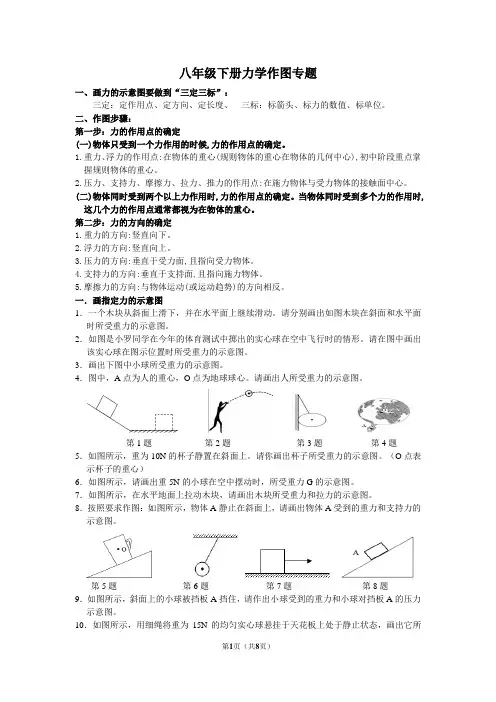

八年级下册力学作图专题
八年级下册力学作图专题一、画力的示意图要做到“三定三标”：三定：定作用点、定方向、定长度、三标：标箭头、标力的数值、标单位。
二、作图步骤：第一步：力的作用点的确定(一)物体只受到一个力作用的时候,力的作用点的确定。
1.重力、浮力的作用点:在物体的重心(规则物体的重心在物体的几何中心),初中阶段重点掌握规则物体的重心。
2.压力、支持力、摩擦力、拉力、推力的作用点:在施力物体与受力物体的接触面中心。
(二)物体同时受到两个以上力作用时,力的作用点的确定。
当物体同时受到多个力的作用时,这几个力的作用点通常都视为在物体的重心。
第二步：力的方向的确定1.重力的方向:竖直向下。
2.浮力的方向:竖直向上。
3.压力的方向:垂直于受力面,且指向受力物体。
4.支持力的方向:垂直于支持面,且指向施力物体。
5.摩擦力的方向:与物体运动(或运动趋势)的方向相反。
一．画指定力的示意图1．一个木块从斜面上滑下，并在水平面上继续滑动。
请分别画出如图木块在斜面和水平面时所受重力的示意图。
2．如图是小罗同学在今年的体育测试中掷出的实心球在空中飞行时的情形。
请在图中画出该实心球在图示位置时所受重力的示意图。
3．画出下图中小球所受重力的示意图。
4．图中，A点为人的重心，O点为地球球心。
请画出人所受重力的示意图。
第1题第2题第3题第4题5．如图所示，重为10N的杯子静置在斜面上。
请你画出杯子所受重力的示意图。
（O点表示杯子的重心）6．如图所示，请画出重5N的小球在空中摆动时，所受重力G的示意图。
7．如图所示，在水平地面上拉动木块，请画出木块所受重力和拉力的示意图。
8．按照要求作图：如图所示，物体A静止在斜面上，请画出物体A受到的重力和支持力的示意图。
第5题第6题第7题第8题9．如图所示，斜面上的小球被挡板A挡住，请作出小球受到的重力和小球对挡板A的压力示意图。
10．如图所示，用细绳将重为15N的均匀实心球悬挂于天花板上处于静止状态，画出它所受重力G和拉力F的示意图。
八年级下学期物理人教版《力学》作图题专项练习(解析版)
《力学》作图题一、作图题1.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图．(力的作用点画在物体的重心)2.在图中画出重为6N的木块，在斜面上下滑时所受重力及木块对斜面压力的示意图。
3.如图，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的力的示意图．(力的作用点画在物体的重心)4.如图所示，物体以初速度V沿表面粗糙的固定斜面向上运动，请画出物体沿斜面向上运动过程中所受力的示意图(力的作用点画在物体的重心)5.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图。
(力的作用点画在物体的中心)6.如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图(O为物体的重心)。
7.在如图中，画出以初速度v沿斜面减速上滑的物体所受的重力G的示意图。
8.如图所示，物体随传送带向上匀速运动，画出该物体的受力示意图。
9.如图所示，为小明观察到的向右前进的汽车车厢顶蓬上用细绳悬挂着的重物所处的情形，试画出此时站在车厢底板上的小明受力的示意图．10.如图所示，物块A随传送带一起向右匀速运动，请画出物块A所受力的示意图．(不计空气阻力)11.请画出如图所示中球所受的重力和球对墙壁的压力的示意图。
12.画出图中A的重力和A对斜面的压力13.如图所示，一块橡皮放在水平放置的文具盒上，并随文具盒一起向左做匀速直线运动，请在图中作出橡皮所受力的示意图。
14.重为20N的木箱静止在斜面上，请在图中作出木箱受到重力的示意图。
15.在墙角放置一球体，且地面是水平粗糙的，请画出该球体所受力的示意图。
16.如图所示，一辆小车在水平面上向右减速运动时，画出静止在小车上的物块A在水平方向上的受力示意图．17.用力的示意图表示灯受到的重力和线对灯的拉力。
18.如图，重为20N的小球，在细绳25N的拉力作用下来回摆动，请用力的示意图表示小球所受到的重力和细绳对小球的拉力。

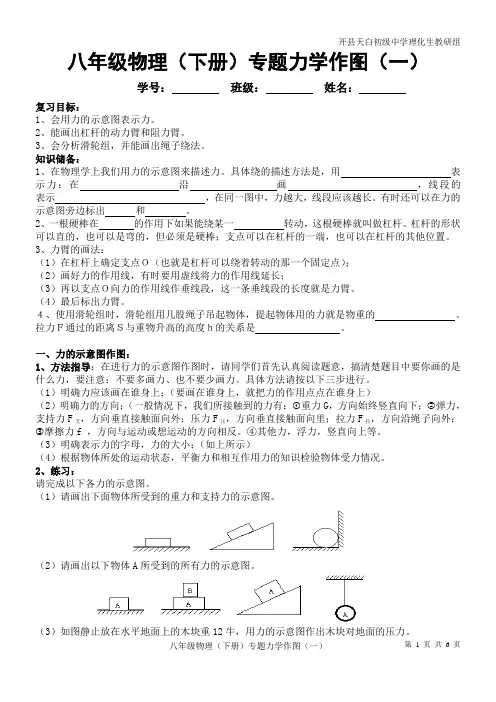

2012新人教版——八年级物理(下册)专题力学作图(一)
八年级物理（下册）专题力学作图（一）学号：班级：姓名：复习目标：1、会用力的示意图表示力。
2、能画出杠杆的动力臂和阻力臂。
3、会分析滑轮组，并能画出绳子绕法。
知识储备：1、在物理学上我们用力的示意图来描述力。
具体绕的描述方法是，用表示力：在沿画，线段的表示，在同一图中，力越大，线段应该越长。
有时还可以在力的示意图旁边标出和。
2、一根硬棒在的作用下如果能绕某一转动，这根硬棒就叫做杠杆。
杠杆的形状可以直的，也可以是弯的，但必须是硬棒；支点可以在杠杆的一端，也可以在杠杆的其他位置。
3、力臂的画法：（1）在杠杆上确定支点Ｏ（也就是杠杆可以绕着转动的那一个固定点）；（2）画好力的作用线，有时要用虚线将力的作用线延长；（3）再以支点Ｏ向力的作用线作垂线段，这一条垂线段的长度就是力臂。
（4）最后标出力臂。
４、使用滑轮组时，滑轮组用几股绳子吊起物体，提起物体用的力就是物重的。
拉力Ｆ通过的距离Ｓ与重物升高的高度ｈ的关系是。
一、力的示意图作图：1、方法指导：在进行力的示意图作图时，请同学们首先认真阅读题意，搞清楚题目中要你画的是什么力，要注意：不要多画力、也不要少画力。
具体方法请按以下三步进行。
（1）明确力应该画在谁身上；（要画在谁身上，就把力的作用点点在谁身上）（2）明确力的方向；（一般情况下，我们所接触到的力有：①重力G，方向始终竖直向下；②弹力，支持力F支，方向垂直接触面向外；压力F压，方向垂直接触面向里；拉力F拉，方向沿绳子向外；③摩擦力f ，方向与运动或想运动的方向相反。
④其他力，浮力，竖直向上等。
（3）明确表示力的字母，力的大小；（如上所示）（4）根据物体所处的运动状态，平衡力和相互作用力的知识检验物体受力情况。
2、练习：请完成以下各力的示意图。
（1）请画出下面物体所受到的重力和支持力的示意图。
（2）请画出以下物体A所受到的所有力的示意图。
（3）如图静止放在水平地面上的木块重12牛，用力的示意图作出木块对地面的压力。

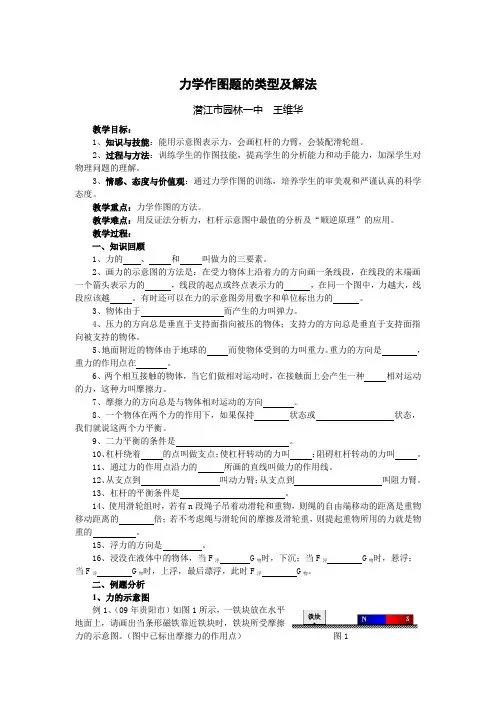

物理人教版八年级下册力学作图
力学作图题的类型及解法潜江市园林一中王维华教学目标：1、知识与技能：能用示意图表示力，会画杠杆的力臂，会装配滑轮组。
2、过程与方法：训练学生的作图技能，提高学生的分析能力和动手能力，加深学生对物理问题的理解。
3、情感、态度与价值观：通过力学作图的训练，培养学生的审美观和严谨认真的科学态度。
教学重点：力学作图的方法。
教学难点：用反证法分析力，杠杆示意图中最值的分析及“顺逆原理”的应用。
教学过程：一、知识回顾1、力的、和叫做力的三要素。
2、画力的示意图的方法是：在受力物体上沿着力的方向画一条线段，在线段的末端画一个箭头表示力的，线段的起点或终点表示力的，在同一个图中，力越大，线段应该越。
有时还可以在力的示意图旁用数字和单位标出力的。
3、物体由于而产生的力叫弹力。
4、压力的方向总是垂直于支持面指向被压的物体；支持力的方向总是垂直于支持面指向被支持的物体。
5、地面附近的物体由于地球的而使物体受到的力叫重力。
重力的方向是，重力的作用点在。
6、两个相互接触的物体，当它们做相对运动时，在接触面上会产生一种相对运动的力，这种力叫摩擦力。
7、摩擦力的方向总是与物体相对运动的方向。
8、一个物体在两个力的作用下，如果保持状态或状态，我们就说这两个力平衡。
9、二力平衡的条件是。
10、杠杆绕着的点叫做支点；使杠杆转动的力叫；阻碍杠杆转动的力叫。
11、通过力的作用点沿力的所画的直线叫做力的作用线。
12、从支点到叫动力臂；从支点到叫阻力臂。
13、杠杆的平衡条件是。
14、使用滑轮组时，若有n段绳子吊着动滑轮和重物，则绳的自由端移动的距离是重物移动距离的倍；若不考虑绳与滑轮间的摩擦及滑轮重，则提起重物所用的力就是物重的。
15、浮力的方向是。
16、浸没在液体中的物体，当F浮 G物时，下沉；当F浮 G物时，悬浮；当F浮 G物时，上浮，最后漂浮，此时F浮 G物。
二、例题分析1、力的示意图例1、（09年贵阳市）如图1所示，一铁块放在水平地面上，请画出当条形磁铁靠近铁块时，铁块所受摩擦力的示意图。
物理人教版八年级下册专题复习：力学作图课件
复习重、难点：力学作图题方法的归纳。 活动一 复习回顾：
什么是力的三要素、力的示意图 。
随堂练习：
1.如图所示，小球悬浮在水中，请在图 中画出小球所受浮力和重力的示意图。 2.如图是踢出去的足球在空中运动轨迹， 请作出足球所受力的示意图（不计空气 阻力）。 F
浮
G G
真题演练：
1.如图所示，一个不倒翁在平面上来回摆动，图 中的O点是他的重心位置，请在图中画出摆动 到图示位置时不倒翁的受力示意图。 2.如图所示，一小木块从斜面上滑下，在粗糙的 水平面上滑动一段距离后便停下来。请你画出 木块在水平面上滑动时的受力示意图。
活动二 复习什么是力臂？
1.如图所示，杠杆在力F1、F2的作用下（F2未 画出）处于平衡状态。O为支点，L2是力F2 的力臂，请在图中画出F1的力臂和力F2的示 意图。 2. 如图所示，轻质杠杆可绕O点在竖直面内旋 转，画出使杠杆保持平衡的最小力F1的示意 图和对应的力臂L1。
L1
真题演练：
1.图中，杠杆OBA在图示位置静止，请 画出作用在A点的最小力F及其力臂L。 2. 在图中画出起重机吊起重物时，重物 对起重机臂拉力的示意图和该力的力 臂。
专题复习—
力学作图
孝义三中 贺朝钢
年 类 年 类 型 份 型 份
题 号
17 17 16
考查内容
作杠杆阻力示 意图和动力臂
分 值
2 2 2
规律总结
力学作图题近5年 每年必考，主要包 括运动和力中力的 示意图画法，杠杆 平衡中的力的示意 图、力臂的画法， 滑轮组的绕法等。 其中画力的示意图 是重点，杠杆中与 最大力臂对应的最 小力的示意图的画 法既是易错点，也 是难点
L L
归纳总结：
八下物理作图-力学
中考冲刺中考物理之力学作图一、作受力分析示意图对物体进行受力分析时，要正确画出力的示意图。
可以采用“三定三标”的方法，具体步骤如下：1．先确定研究对象即受力物体受到哪些作用。
2．“三定”（1）定作用点：在受力物体上面出作用点，不能画在受力物体的外面，更不能画在施力物体上。
如果物体同时受到几个力作用时，就将重心作为这几个力的作用点。
（2）定方向：以作用点为起点，沿力的方向画线段。
注意题中关于方向的关键词如“水平”“竖直”等，并及时链接已有的力学知识，如重力方向竖直向下，摩擦力方向与物体相对运动的方向相反，压力方向与支持面垂直等。
（3）定长度：在同一图中，如果物体受到几个力的作用时，线段的长短要大致表示力的大小，力越大，线段应画得越长。
3．“三标”（1）标箭头：在线段的末端标上箭头表示力的方向。
（2）标符号：力一般用字母“F”表示，重力用符号“G”表示。
摩擦力一般用“f”表示。
（3）标数值和单位：在箭头旁边标上力的数值和单位。
4．画力的示意图需注意的问题（1）力的作用点一定要画在受力物体上，一般重力要画在物体的重心上，压力要画在被压物体的表面上；当一个物体受多个力作用时，这几个力的作用点都要画在物体的重心上。
（2）在画力的示意图时，要正确分析物体的受力情况，若找不出一个力的施力物体，则该力一定是不存在的。
根据要求画出需要画的力，不要“画蛇添足”地画出不存在的力。
二、杠杆力臂的作法1．杠杆的支点、动力作用点和阻力作用点都必须在杠杆上，力臂和力的作用线必须垂直，千万不能把支点到力的作用点的距离当做力臂。
2．力臂的画法一般分如下几步：①首先根据题意确定支点O；②画好动力作用线和阻力作用线，必要的时候要用虚线将力的作用线延长；③从支点O向力的作用线引垂线，画出垂足，则从支点到力的作用线的垂直距离就是力臂，力臂用虚线或实线表示，并用大括号标出力臂的长短，在旁边标上字母l1和l2分别表示动力臂和阻力臂。
总之，力臂的画法可以用以下顺口溜记住：一找点，二画线，三作垂线段，四标符号。
