化工设备机械基础试卷附答案
化工机械基础考试题目及答案.doc
化工机械基础考试题目及答案.doc一、单项选择题（每题2分，共20分）1. 化工设备中，承受内压的容器称为（）。
A. 外压容器B. 内压容器C. 常压容器D. 真空容器答案：B2. 化工设备中，承受外压的容器称为（）。
A. 外压容器B. 内压容器C. 常压容器D. 真空容器答案：A3. 化工设备的设计压力通常是指（）。
A. 设备的最高工作压力B. 设备的最低工作压力C. 设备的工作压力范围D. 设备的工作压力的平均值答案：A4. 化工设备的设计温度是指（）。
A. 设备的最高工作温度B. 设备的最低工作温度C. 设备的工作温度范围D. 设备的工作温度的平均值答案：A5. 化工设备中，承受真空的容器称为（）。
A. 外压容器B. 内压容器C. 常压容器D. 真空容器答案：D6. 化工设备中，承受常压的容器称为（）。
A. 外压容器B. 内压容器C. 常压容器D. 真空容器答案：C7. 化工设备的设计温度通常是指（）。
A. 设备的最高工作温度B. 设备的最低工作温度C. 设备的工作温度范围D. 设备的工作温度的平均值答案：A8. 化工设备中，承受负压的容器称为（）。
A. 外压容器B. 内压容器C. 常压容器D. 真空容器答案：D9. 化工设备的设计压力和设计温度是（）。
A. 设备的最高工作压力和最高工作温度B. 设备的最低工作压力和最低工作温度C. 设备的工作压力范围和工作温度范围D. 设备的工作压力的平均值和工作温度的平均值答案：A10. 化工设备中，承受正压的容器称为（）。
A. 外压容器B. 内压容器C. 常压容器D. 真空容器答案：B二、多项选择题（每题3分，共30分）11. 化工设备的设计参数包括（）。
A. 设计压力B. 设计温度C. 设计容积D. 设计流量答案：A, B12. 化工设备承受的压力类型包括（）。
A. 内压B. 外压C. 常压D. 真空答案：A, B, C, D13. 化工设备的设计温度和工作压力是（）。
化工机械基础试题库及答案解析
化工机械基础试题库及答案解析一、单选题1. 下列关于化工设备材料选择的描述，错误的是：A. 根据介质的腐蚀性选择材料B. 根据设备的工作温度选择材料C. 根据设备的工作压力选择材料D. 根据设备的美观性选择材料答案：D2. 化工设备中，承受压力的部件通常称为：A. 壳体B. 封头C. 法兰D. 垫片答案：B3. 化工设备设计时，需要考虑的因素不包括：A. 设备的强度B. 设备的刚度C. 设备的重量D. 设备的颜色答案：D二、多选题1. 化工设备常见的腐蚀类型包括：A. 化学腐蚀B. 电化学腐蚀C. 物理腐蚀D. 生物腐蚀答案：A、B、D2. 下列哪些因素会影响化工设备的使用寿命：A. 材料的耐腐蚀性B. 设备的维护保养C. 操作人员的技术水平D. 设备的制造工艺答案：A、B、C、D三、判断题1. 化工设备的设计必须满足工艺要求和安全要求。
（对）2. 化工设备的设计可以不考虑环境因素。
（错）3. 化工设备的材料选择应优先考虑成本。
（错）四、简答题1. 简述化工设备设计中的压力容器设计要点。
答案：压力容器设计要点包括：确定容器的工作压力和工作温度；选择合适的材料；确保容器的结构强度和刚度；考虑腐蚀和磨损的影响；进行必要的热应力分析；确保容器的密封性能；考虑操作和维护的便利性。
2. 描述化工设备中常见的密封方式及其适用场合。
答案：常见的密封方式包括：填料密封，适用于低速、低压力的场合；机械密封，适用于高速、高压力的场合；软密封，适用于腐蚀性介质和有毒介质的密封；硬密封，适用于高温、高压的场合。
五、计算题1. 已知某化工设备的设计压力为1.0MPa，设计温度为200℃，材料的许用应力为150MPa，求该设备的最小壁厚。
答案：根据公式t = (P * D) / (2 * σ)，其中P为设计压力，D为设备直径，σ为材料的许用应力，可计算出设备的最小壁厚。
2. 设计一个化工设备，其容积为5立方米，工作压力为0.5MPa，工作温度为100℃，材料为碳钢，求该设备的设计壁厚。
最新化工设备机械基础试卷附答案
题1图题5图一、填空题（共4小题，每空1分，共计10分）1．一阶梯杆如图所示，AB 段横截面面积为：A 1=100mm 2，BC 段横截面面积为A 2=180mm 2，则AB 段杆横截面上的正应力为 80 Mpa ，BC 段杆横截面上的正应力为 83.3 Mpa 。
2．当圆截面梁的直径增加一倍时，梁的强度是原梁的 8 倍。
3．低碳钢拉伸过程中可分为 弹性阶段 、 屈服阶段 、 强化阶段 和局部变形阶段。
4．边缘应力的特性主要为 局部性 、 自限性 。
5．如图所示回转薄壳，中心线为回转轴，A 点的第一曲率半径是 R ，第二曲率半径是R+a/sin θ（或AK 2） 。
二、选择题（共10小题，每题2分，共计20分） 1．直杆受扭转力偶作用，如图1所示，在截面1-1和2-2处的扭矩为（ B ）。
A ．T 1 =25 m kN ⋅；T 2 =5m kN ⋅； Ｂ．T 1 =25m kN ⋅；T 2 =－5m kN ⋅；Ｃ．T 1 =35m kN ⋅；T 2 =－5m kN ⋅； Ｄ．T 1 =－25m kN ⋅；T 2 =5m kN ⋅。
2．简支梁受集中力偶Mo 作用，如图2所示。
以下结论错误的是（ C ）。
A. b =0时， 弯矩图为三角形；B. a =0时，弯矩图为三角形；C. 无论C 在何处，最大弯矩必为Mo ； D ．无论C 在何处，最大弯矩总在C 处。
3．截面上内力的大小：（ C ）。
A ．与截面的尺寸和形状有关；B ．与截面的尺寸有关，但与截面的形状无关；C ．与截面的尺寸和形状无关； Ｄ．与截面的尺寸无关，但与截面的形状有关。
4．下列常用压力容器封头，根据受力情况，从好到差依次排列次序为（ B ）。
A ．椭圆形、半球形、碟形、锥形、平盖；B ．半球形、椭圆形、碟形、锥形、平盖；C ．半球形、碟形、椭圆形、、锥形、平盖D ．碟形、半球形、椭圆形、、锥形、平盖5． 对于铁基合金，其屈服点随着温度的升高而（ C ）。

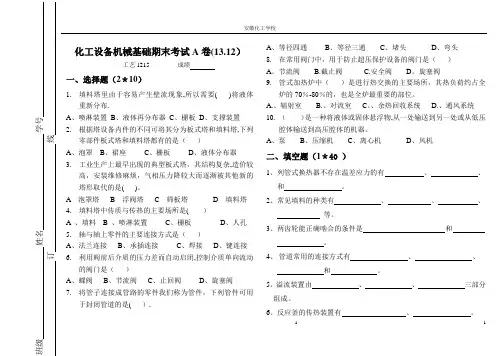

化工设备机械基础试卷及答案
A、蝶阀B、节流阀C、止回阀D、旋塞阀
7.将管子连接成管路的零件我们称为管件，下列管件可用于封闭管道的是(）.
A、等径四通B、等径三通C、堵头D、弯头
8.在常用阀门中，用于防止超压保护设备的阀门是（）
A。节流阀B.截止阀C.安全阀D。旋塞阀
3.工业生产上最早出现的典型板式塔，其结构复杂,造价较高，安装维修麻烦，气相压力降较大而逐渐被其他新的塔形取代的是()。
A泡罩塔B浮阀塔C筛板塔D填料塔
4.填料塔中传质与传热的主要场所是(）
A、填料B、喷淋装置C、栅板D、人孔
5.轴与轴上零件的主要连接方式是（）
A、法兰连接B、承插连接C、焊接D、键连接
9.螺栓连接双头螺柱连接螺钉连接紧定螺钉连接
10。齿面磨损齿面点饰齿面胶合轮齿折断
11。挤压破碎弯曲破碎冲击破碎磨碎
12。旋回破碎机辊式破碎机球磨机
三、简答题
1。折流板有两个作用，一是支承管子，二是增加流体的湍流程度，提高换热效果。分为单弓形、双弓形和三弓形三种。
2.当活塞1在外力作用下从左向右移动时，泵内的容积增加，压力降低.当压力降到低于吸液管的压力时，吸入阀6被推开，液体进入吸液管，进而经过吸入阀,被吸入泵体内，而排出阀4则被泵体外的液体压紧而关闭.当活塞1向左移动时，泵体内的液体受到挤压，压力逐渐增高并顶开排出阀4将液体排出泵外，吸入阀6则被泵内的液体压紧而关闭。活塞往复运动一次，完成一个吸入和排出过程，称为一个循环.
9.管式加热炉中（）是进行热交换的主要场所，其热负荷约占全炉的70％-80％的，也是全炉最重要的部位。
A.、辐射室B.、对流室C。、余热回收系统D.、通风系统
化工设备机械基础试卷附答案
题号-一一-二二-三四总分总分10 20 10 60 100得分一、填空题（共4小题，每空1分，共计10分）1.一阶梯杆如图所示， AB段横截面面积为：Ai=100mrH BC段横截面面积为 A=180mm贝U AB段杆横截面上的正应力为 _80_Mpa , BC段杆横截面上的正应力为 _83.3_Mpa 。
2 •当圆截面梁的直径增加一倍时，梁的强度是原梁的_8 _______ 倍。
3 •低碳钢拉伸过程中可分为 _弹性阶段_、_屈服阶段_、—强化阶段_和局部变形阶段。
4 •边缘应力的特性主要为 _局部性_、_自限性_。
5.如图所示回转薄壳，中心线为回转轴，A点的第一曲率半径是 _R _____________ ，第二曲率半径是二、选择题（共10小题，每题2分，共计20分）题5图1•直杆受扭转力偶作用，如图1所示，在截面1-1和2-2处的扭矩为（B ）。
A. T =25 kN m ; T2 =5kN m ;B. T1 =25 kN m ; T2 =- 5 kN m ;C. T1 =35kN m ; T2 =- 5kN m ；D. T1 =- 25 kN m ; T2 =5 kN m。
2 .简支梁受集中力偶Mo作用，如图2所示。
以下结论错误的是（ C ）。
A. b =0时，弯矩图为三角形；B. a =0时，弯矩图为三角形；C.无论C在何处，最大弯矩必为Mo D .无论C在何处，最大弯矩总在 C处。
3 .截面上内力的大小：（C ）。
A.与截面的尺寸和形状有关；B.与截面的尺寸有关，但与截面的形状无关；C.与截面的尺寸和形状无关；D.与截面的尺寸无关，但与截面的形状有关。
4 .下列常用压力容器封头，根据受力情况，从好到差依次排列次序为（ B ）。
A.椭圆形、半球形、碟形、锥形、平盖； B .半球形、椭圆形、碟形、锥形、平盖；C.半球形、碟形、椭圆形、、锥形、平盖 D .碟形、半球形、椭圆形、、锥形、平盖5.对于铁基合金，其屈服点随着温度的升高而（ C ）。
化工设备机械基础试题库(附参考答案)
化工设备机械基础试题库（附参考答案）一、单选题（共10题，每题1分，共10分）1、设计一容器，已知计算厚度8.5mm,腐蚀裕量1Omnb钢板负偏差0.3mm,其筒体名义厚度6n=（）mmA、11B、9.8C、10D、9.5正确答案：C2、填料塔中安装在填料层的底部,作用是防止填料穿过其而落下、支承操作时填料层的重量、保证足够的开孔率、使气液两相能自由通过的是（）A、填料的支承装置B、填料C、液体分布器D、填料限位器正确答案：A3、设计一容器，若工作压力为2MPa,若容器顶部装有爆破片，则其计算压力PC=（）MPaoA、2.30B、3.00C、3.25D、3.50正确答案：D4、一内压容器，计算压力为0.85MPa,设计温度为50℃；圆筒内径Di=1200mm,对接焊缝采用双面全熔透焊接接头，并进行局部无损检测；工作介质无毒性，非易燃，但对碳素钢、低合金钢有轻微腐蚀，腐蚀速率K≤0.1mm∕a,设计寿命B=20年。
采用Q235-C作为圆筒材料，钢板厚度为3"16mm时，Q235-C的[o]t=120MPa,查GB/T3274,钢板为7.5~25mm时∖C1=0.8mmo则设计厚度为（）mm。
（注:计算结果小数点后保留两位）A、5.02B、7.02C、5.20D、6.205、有关TSG21《固定式压力容器安全技术监察规程》适用的压力说法正确的是：（）A、工作压力大于IMPaB、工作压力大于等于IMPaC、工作压力大于等于0.IMPaD、工作压力大于0.01MPa正确答案：C6、设计一容器，已知计算厚度8.5mm,腐蚀裕量1.0mm,钢板负偏差0.3mm,其筒体有效厚度δ=（）mmeA、9.8B、10C、9.5D、8.7正确答案：D7、直径较大的板式塔,为便于制造、安装、检修，可将塔盘板分成数块,通过（）送入塔内，装在焊于塔体内壁的塔盘支承件上。
A、接管B、检查孔C、手孔D、人孔正确答案：D8、填料塔中将液相加料及回流液均匀地分布到填料表面的是（）A、填料限位器B、填料的支承装置C、填料D、液体分布器正确答案：D9、常见的管壳式换热器和板式换热器属于以下哪种类型的换热器：（）A、直接接触式换热器B、间壁式换热器C、中间载热体式换热器D、蓄热式换热器10、球壳的中径D为60Omnb壁厚为8ι≡ι其第一曲率半径为（）mm°A、296B、300C、304D、8正确答案：B二、判断题（共90题，每题1分，共90分）1、浮头式换热器中两端管板中只有一端与壳体固定，另一端可相对壳体自由移动，称为浮头。
(完整)化工设备机械基础试卷及答案,推荐文档
姓名 学号 订 线 答案一、选择题1.B2.B3.A4.A5. D6.C7.C8.C9.A 10.A二、填空题1.浮头式 填料函式 U 形管式2.拉西环 鲍尔环 鞍形填料 阶梯环3.模数相同 齿形角相同4.法兰连接 螺纹连接 焊接 承插连接5.流堰 降液管 受液盘6.蛇管式 夹套式7.桨式 锚式 框式 推进式 （涡轮式） 8.箱式炉 立式炉 圆管炉 （大型方炉）9.螺栓连接 双头螺柱连接 螺钉连接 紧定螺钉连接 10.齿面磨损 齿面点饰 齿面胶合 轮齿折断 11.挤压破碎 弯曲破碎 冲击破碎 磨碎 12.旋回破碎机 辊式破碎机 球磨机 三、简答题1.折流板有两个作用，一是支承管子，二是增加流体的湍流程度，提高换热效果。
分为单弓形、双弓形和三弓形三种。
2.当活塞1在外力作用下从左向右移动时，泵内的容积增加，压力降低。
当压力降到低于吸液管的压力时，吸入阀6被推开，液体进入吸液管，进而经过吸入阀，被吸入泵体内，而排出阀4则被泵体外的液体压紧而关闭。
当活塞1向左移动时，泵体内的液体受到挤压，压力逐渐增高并顶开排出阀4将液体排出泵外，吸入阀6则被泵内的液体压紧而关闭。
活塞往复运动一次，完成一个吸入和排出过程，称为一个循环。
姓名 学号 订 线 3. 四、计算题i=z 2/z 1得z 2=20×4=80 d1+d2=m(z 1+z 2)=400×2=800模数m=800/100=8mm 分度圆直径d1=m×z 1=10×20=200mmd2=m×z 2=10×80=800mm。
(完整版)化工机械基础试题及答案
一、名词解释（10分）1、无力矩理论：在旋转薄壳的受力分析中忽略了弯矩的作用，该情况下的应力状态和承受内压的薄膜相似，又称薄膜理论。
2、法兰的公称压力：以16MnR 在200℃时的力学性能为基础，其最大操作压力即为具有该尺寸法兰的公称压力。
3、泊松比：弹性阶段杆件的横向应变与轴向应变之比的绝对值，称为横向变形系数或泊松比。
是一无量纲的量，其数值随材料而异，也是通过试验测定的。
εεν'= 4、同素异构转变：在固态下晶体构造随温度发生变化的现象，称同素异构转变。
5、热脆：硫以FeS 的形态存在于钢中，FeS 和Fe 形成低熔点（9850C ）化合物，而钢材的热加工温度一般在11500C-12000C 以上，当钢材热加工时由于FeS 化合物的过早熔化而导致工件开裂，称为“热脆”。
二．作图题（共10分）根据受力图画出剪力图和弯矩图（10分）三、问答题（共26分）1. Q235-A ●F 代表 普通碳素钢 （钢种），其中Q 为 屈服强度的头一个拼音字母 ，235为 屈服强度值 ，A 表示 质量等级 ，F 表示 沸腾钢 ；0Cr18Ni9 代表 铬镍不锈钢 （钢种），18 表示 含铬18% ， 9 表示 含镍9% ；ZL7代表 铸铝 （钢种）； H80 代表 黄铜 （钢种），80 表示平均含铜80% 。
（5分）2．埋弧自动焊的优缺点是什么？不锈钢焊接采用何种方法及其特点是什么？（5分） 埋弧自动焊的优点：1）生产效率高；2）焊缝质量高；3）劳动条件好缺点：不及手工电弧焊灵活，工件边缘准备和装配质量要求高、费工时，必须严格控制焊接规范。
不锈钢焊接可采用氩弧焊，用氩气为保护介质，是惰性气体，既不与金属起化学反应也不溶于液态金属，可避免焊接缺陷，获得高质量的焊缝。
3．什么是外压容器的失稳？简述外压容器侧向失稳的形式并说明如何通过失稳形势判断外压容器的类型？（8分）容器强度足够，却突然失去原有的形状，筒壁被压瘪或发生褶皱，筒壁的圆环截面一瞬间变成了曲波形，这种现象称为弹性失稳。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
题1图
题5图 一、填空题（共4小题，每空1分，
共计10分） 1．一阶梯杆如图所
示，AB 段横截面面积为
：
A 1=100mm 2，BC 段横截面面积为A 2=180mm 2，则A
B 段杆横截面上的正应力为 80 Mpa ，B
C 段杆横截面上的正应力为 83.3
Mpa 。
2．当圆截面梁的直径增加一倍时，梁的强度是原梁的 8 倍。
3．低碳钢拉伸过程中可分为 弹性阶段 、 屈服阶段 、 强化阶段 和局部变形阶段。
4．边缘应力的特性主要为 局部性 、 自限性 。
5．如图所示回转薄壳，中心线为回转轴，A 点的第一曲率半径是 R ，第二曲率半径是R+a/sin θ
（或AK 2） 。
二、选择题（共10小
题，每题2
分，共计20
分）
1．直杆受扭转力偶作用，如图1所示，在截面1-1和2-2处的扭
矩
为
（ B ）。
A ．T 1 =25 m kN ⋅；T 2 =5m kN ⋅； Ｂ．T 1 =25m kN ⋅；T 2 =－5m
kN ⋅； Ｃ．T 1 =35m kN ⋅；T 2 =－5m kN ⋅； Ｄ．T 1 =－25m kN ⋅；T 2 =5m kN ⋅。
2．简支梁受集中力偶Mo 作用，如图2所示。
以下结论错误的是（ C ）。
A.?b =0时， 弯矩图为三角形；
B.?a =0时，弯矩图为三角形；
C.?无论C 在何处，最大弯矩必为Mo ； D ．无论C 在何处，最大弯矩总在C 处。
3．截面上内力的大
小：（ C ）。
A ．与截面的尺寸和形状有关
；
B ．与截面的尺寸有关，但与截面的
形状无关；
C ．与截面
的尺寸和形状无
关； Ｄ．与截面的尺寸无关，但与截面的形状有关。
4．下列常用压力容器封头，根据受力情况，从好到差依次排列次序为（ B ）。
A ．椭圆形、半球形、碟形、锥形、平盖；
B ．半球形、椭圆形、碟形、锥形、平盖；
C ．半球形、碟形、椭圆形、、锥形、平盖
D ．碟形、半球形、椭圆形、、锥形、平盖 5． 对于铁基合金，其屈服点随着温度的升高而（ C ）。
A ．升高
B ．不变
C ． 降低
D ．未知数
6．当焊接接头结构形式一定时，焊接接头系数随着检测比率的增加而（ A ）。
A ．增大
B ．减小
C ．不变
D ．不能确定 7．工程上把δ/D i ＞（ A ）的圆筒称为厚壁圆筒。
A ．0.1
B ．0.2
C ．1.0
D ．2 8．下列不属于立式容器的支座的是（ C ）。
A ．腿式支座
B ．耳式支座
C ．鞍式支座
D ．裙式支座 9．根据工程上失稳破坏的情况，不属于外压圆筒类型的是（ B ）。
A ．长圆筒
B ．薄壁圆筒
C ．短圆筒
D ．刚性圆筒 10．为提高外压圆筒承载能力，通常较为合理的方法是（ D ）。
A ．增加壁厚
B ．改用强度较高的材料
C ．改善工作环境
D ．设置加强圈
题号 一 二 三 四 总分 总分 10
20
10
60
100
得分
题1图
题2图
三、是非题（共10小题，每题1分，共计10分）
1．作用在一个平面上的三力如果平衡，则三力的作用线必相交于一点。
（√）
2．材料力学对变形固体作了连续性假设、均匀性假设、各项同性假设、小变形假设。
（√） 3．安排梁的受力情况，对提高梁的弯曲强度影响不大。
（×） 4．金属在交变载荷作用下容易发生疲劳现象。
（√）
5．《压力容器安全技术监察规程》把压力容器按其破坏时造成的危害程度分为Ⅲ类，其中Ⅲ类容器破坏时造
成的危害程度最大，因而在设计、制造和使用方面对其要求最高。
（√） 6．气密性试验应在液压试验合格前进行。
（×）
7．对夹套式反应釜的夹套进行压力试验时，应先校核夹套试验压力下内筒与下封头的稳定性。
（√） 8．对于压力容器来说，从安全的角度考虑，必须进行液压试验、气压试验和气密性试验。
（×）
9．假定外压长圆筒和短圆筒的材质绝对理想，制造的精度绝对保证，则在任何大的外压下也不会发生弹性失
稳。
（×）
10．带传动可以缓冲冲击和吸收振动，同时可以起到过载保护的作用。
（√）
四、分析、计算题（共60分）
1．一种车载式起重机，车重G1= 26 kN ，起重机伸臂重G2 = 4.5 kN ，起重机的旋转与固定部分共重G3 = 31 kN 。
尺寸如图所示。
设伸臂在起重机对称面内，且放在图示位置，试求车子不致翻倒的最大起吊重量Gmax 。
（7分）
解：（1）取汽车受力分析如图。
（2）列平衡方程
0,y
F
=∑A B 1230F F G G G G +----= (2分)
()0B
M =∑F ，
(1分) 即：21(2.5 m 3 m) 2.5 m 2 m (1.8 m 2 m)0A G G G F -+-⨯+⨯-+=（1分） （3）联立求解
()A 121
2 2.5 5.53.8
F G G G =
--（1分） （4）不翻倒的条件是：FA ≥0，所以由上式可得
()121
G 2 2.57.5 kN 5.5
G G ≤
-=（1分） 故最大起吊重量为G max = 7.5kN （1分）
2．变截面直杆受力如图，已知A 1=500mm 2
,A 2=300mm 2
,l=0.1m,E=200GPa,试计算杆件变形。
（8分）
解：（1）画轴力图（2分）
求各段轴力
F AB =-35kN （1分） F BC =27kN （1分） F CD =27kN （1分） （2）计算变形
CD BC AB Δl Δl Δl Δl ++= （1分）
211EA l F EA l F EA l F CD BC AB ⋅+⋅+⋅= （1分）
223
1064 3.210mm 0.032mm 20010
-⨯==⨯=⨯ （1分） 3．图示传动轴，n=300r/min ，输入力矩M C =955 N ·m ，输出M A =159.2 N ·m ，M B =318.3 N ·m ，M D =477.5N ·m ，已知G=80GPa [?]=40MPa ，[?]=1?/m ，试按强度和刚度准则设计轴的直径。
（10分） 解：（1）求各段轴上的扭矩（扭矩图中体现扭矩大小可给分）
AB 段：T 1= -M A =-159.2N·m（1分） BC 段：T 2= -M A - MB=-477.5N·m（1分） CD 段：T 2= M D =477.5N·m（1分） （2）画轴的扭矩图（1分） （3）按强度设计轴径d
由强度准则
max max
max 3[]0.2P T T W d ττ=
=≤ （2分）
3
max 33477.51039.1mm
0.2[]0.240T d τ⨯≥==⨯⨯（1分）
（4）按刚度设计轴径d 由刚度准则max max
4180
[]0.1T G d θθπ
=
⋅≤⨯ （1分）
3
max 4433
180477.510180
43mm 0.1[]80100.1110
T d G πθπ-⨯⨯⨯≥==⨯⨯⨯⨯⨯⨯⨯⨯（1分） 所以，轴取公称直径d=45mm 。
（1分）
4．图示外伸梁，F=500N ，l=1m,材料[?]=100MPa 。
若梁采用矩形截面，截面尺寸b ×h=20×40mm 2
, 请讨论将梁竖放好还是平放好？试分别校核梁的强度。
（9分） 解：（1）画梁的弯矩图求最大弯矩。
（3分） （2）校核强度
截面竖放时：
max max 2
/6z M Fl
W bh σ=
=（2分）
max []
σσ< 强度满足。
（1分）
截面平放时：
max max
2/6z M Fl W bh σ==32650010187.5MPa 4020⨯⨯==⨯（2分）
的压力P]
]
e
该氧气瓶的最大安全使用压力为8.37MPa
（4）压力试验的目的是检查容器的宏观强度和有无可见变形，以确保设备的安全与正常运行。
（2分）判断压力试验合格的条件是无可见变形、无渗漏、无异常声响。
（3分）。
