家庭电路经典习题(含答案)

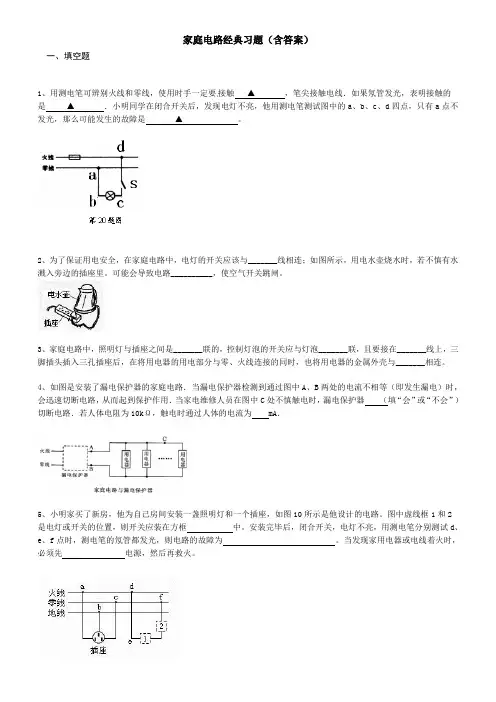

家庭电路经典习题（含答案）一、填空题1、用测电笔可辨别火线和零线，使用时手一定要接触▲，笔尖接触电线．如果氖管发光，表明接触的是▲．小明同学在闭合开关后，发现电灯不亮，他用测电笔测试图中的a、b、c、d四点，只有a点不发光，那么可能发生的故障是▲。

2、为了保证用电安全，在家庭电路中，电灯的开关应该与_______线相连；如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座里。

可能会导致电路__________，使空气开关跳闸。

3、家庭电路中，照明灯与插座之间是_______联的，控制灯泡的开关应与灯泡_______联，且要接在_______线上，三脚插头插入三孔插座后，在将用电器的用电部分与零、火线连接的同时，也将用电器的金属外壳与_______相连。

4、如图是安装了漏电保护器的家庭电路．当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用．当家电维修人员在图中C处不慎触电时，漏电保护器（填“会”或“不会”）切断电路．若人体电阻为10kΩ，触电时通过人体的电流为mA．5、小明家买了新房，他为自己房间安装一盏照明灯和一个插座，如图10所示是他设计的电路。

图中虚线框1和2是电灯或开关的位置，则开关应装在方框中。

安装完毕后，闭合开关，电灯不亮，用测电笔分别测试d、e、f 点时，测电笔的氖管都发光，则电路的故障为。

当发现家用电器或电线着火时，必须先电源，然后再救火。

二、选择题6、如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障．小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡．当只闭合S、S1时L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定（）A L1灯头断路B L1灯头短路C L2灯头短路D L2灯头断路7、下列说法中正确A．家庭电路中的熔丝熔断，一定是发生了短路B．有金属外壳的家用电器，为了安全一定要插在三孔插座上C．家用电能表上的示数显示了家庭用电的总功率D．电扇工作时，消耗的电能全部转化为机械能8、小丽晚上想用台灯照明看书，她把“220V 25W”台灯的插头插入插座后，当闭合开关时，室内所有电灯立即全部熄灭。

原因可能是A．台灯的插头内短路 B．插座处短路C．台灯的灯座内短路 D．台灯的开关内短路9、下列处理用电事故的措施中,正确的是A.有金属外壳的家用电器如果没有接地，其外壳一定要接地B.电器失火时，先用泡沫灭火器灭火，再切断电源C.空气开关跳闸时，应立即使空气开关复位,再进行检修D.遇到有人触电时，先直接将人拉开进行抢救,后切断电源10、关于我国家庭电路和安全用电，下列说法错误的是 ( )A．家庭电路的电压是220V B．家庭电路中的用电器都是串联的C．只有36V的电压对人体才是安全的D．测电笔是用来辨别火线和零线的11、随着人们生活水平的逐步提高，家用电器的不断增多。

下列关于家庭电路的说法中，正确的是（）A．电路中电流过大的原因之一是使用的电器总功率过大B．使用测电笔时，不能用手接触到笔尾的金属体C．灯与控制它的开关是并联的，与插座是串联的D．增加大功率用电器时，只需换上足够粗的保险丝即可12、超导体若能应用到社会生活中，会给人类带来很大的好处。

各国科学家一直在努力寻找能够在室温下工作的超导材料，假如科学家已研制出室温下的超导材料。

你认为它可作下列哪种用途（）A、电炉中的电阻丝B、白炽灯泡的灯丝C、保险丝D、远距离输电线13、关于下图所示的四幅图片，说法正确的是A．使用三孔插座是为了使用方便B．三脚插头内有一根导线与用电器的外壳相连C．保险丝烧断一定是发生了短路 D．高压警示牌提醒我们安全电压为220V14、关于家庭电路及用电安全，下列说法正确的是A．人体不能接触低压带电体，但可以靠近高压带电体B．家庭电路的电压是220V，电路中的插座和电灯是串联的C．家庭电路中用电器消耗的总功率越大，电路的总电流就一定越大D．家庭电路中保险丝熔断可能是由于电路的总功率过大造成的15、电冰箱、洗衣机、空调等家用电器都使用三孔插座，插座中有一个孔是用来接地的.若在你家中这个孔没有接地，将会发生的现象是A．插座因耗电增加而烧毁 B．这孔接地是为了更好的让家用电器散热C．家用电器不能正常工作 D．人接触家用电器外壳时有可能发生触电事故16、关于生活用电的下列说法中正确的是A．在家庭电路中各用电器都是串联的B．能够使试电笔氖管发光的被测导线是零线C．使用电冰箱时必须使用两孔插座D．电饭锅是利用电流的热效应工作的17、关于家庭电路，下列说法正确的是A．在家庭电路中，同时工作的用电器越多，总电阻越大B．微波炉是利用电流的热效应工作的C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D．电炉工作时，电炉丝热得发红，而连接电炉丝的导线并不太热是因为导线的电阻比电炉丝的电阻小很多18、如图6所示，关于家庭用电的操作或做法，正确的是（）19、家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用，漏电保护器中还有试验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的连接符合要求的是（）20、图为一条刚装好的民用照明电路，在未装保险丝之前，先将规格为“220 V 40 W”的白炽灯L0接在火线上要装保险丝的两个接线柱上，当只闭合S1时，L0和L1都呈暗红色；当只闭合S2时，L0正常发光；当只闭合S3时，L0不亮．下列判断正确的是( )A．L1所在支路短路 B．L2所在支路短路C．L3所在支路短路D．L2所在支路开路21、关于家庭电路及安全用电，下列说法不正确的是A．使用试电笔，手应触碰笔尾金属体B．空气开关跳闸，说明电路中出现短路现象C．家庭电路中各用电器是并联的，安全电压为36 VD．有金属外壳的家用电器，金属外壳可以接地，也可以不接地22、有关家庭电路，下列做法中符合要求的是A．拔用电器插头时，用力扯插头的电线B．长时间不看电视时，不切断电源，用遥控器关闭电视C．将开关接在用电器和零线之间D．发现电线绝缘层破损后，用绝缘胶布裹扎23、下列说法正确的是（）A．对人体的安全电压是36伏 B．家庭电路中的插座应与灯座串联起来C．在家庭电路中可以用铜丝代替保险丝 D．电能表是用来测量用户消耗电能的仪表24、下列关于生活用电常识的认识中，不正确的是（）A．发生触电事故时，人体一定直接或间接接触了火线B．在走廊和楼道使用声光控开关可以节约用电C．家中的空气开关跳闸一定是因为发生了短路D．少用家用电器的待机功能是一种良好的习惯25、关于家庭电路，下列说法中正确的是A．家庭电路中的插座与用电器是串联的B．有金属外壳的用电器应适用三孔插座C．家庭电路中总电流过大，一定是由于电路中用电器的实际功率过大引起的D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小26、下列三个现象：①灯头里的两个线头相碰；②插座中的两线头相碰；③照明电路的开关里两线头相碰．其中可能引起保险丝熔断的是（）A．①②③B．①②C．①③D．②③27、小李家中的电灯不亮，电冰箱等用电器也不工作，但检查保险丝没有熔断，用测电笔测试所有的导线接头及用电器时，测电笔氖管均发光，则他家的电路故障可能是（）A入户电源线的某处火线和零线短路；B 入户电源线的火线某处断路；C入户电源线的零线某处断路；D 供电局停电。

28、下列叙述中符合安全用电原则的是（▲）A．用测电笔辨别火线、零线时，手一定要接触笔尖金属体B．在家庭电路中增添大功率用电器时，只要更换更粗的保险丝C．三脚插头的“长脚”与用电器的金属外壳相连D．当有人触电时，应立即用手将触电者拉开29、小椿同学设计了一种照明电路，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关，灯都不能发光。

下面四幅电路图中，既符合上述要求，又符合安全用电要求的是A B C D30、生活中离不开用电，树立安全用电意识十分重要，图5中不符合安全用电的做法是31、明香同学周六放假回家后，发现家里的一盏电灯不亮了。

于是她闭合开关S，用试电笔测试如图中的a、b、c、d四点时，只有d点不发光（如图），则电路的故障可能是A.开关s接触不良B.电灯的灯丝断了C.电灯的灯丝被短路了、d之间的某处断路了32、关于家庭电路中一些元件和工具的使用，下列说法正确的是A. 控制电路的开关应接在零线和用电器之间B. 熔丝（保险丝）熔断后可以用铜丝替代C. 三线插头中间较长的铜片应与用电器的金属外壳相连D. 在使用测电笔时，手不能接触笔尾金属体三、综合题33、在老师的指导下，小刚和小红通过实验探究“220V，60W”和“220V，15W”的白炽灯接到电路中哪个更亮。

小刚的实验结论是“220V，60W”灯泡更亮，小红却得出了与小刚相反的结论。

（1）他们是怎样把两个灯泡接在照明电路中的请完成下面虚线框内的电路连接。

（2）请说出小刚或小红实验结论成立的条件，并说明理由。

34、家庭电路中，当电路发生故障时，电工师傅常用一只额电压为220V的灯泡L0(检验灯泡)，放在保险丝位置上，并且断开保险丝，来检查家庭电路中每个支路的情况，如图所示，当S闭合时，再逐一闭合Sl、S2、S3(每次只闭合其中的一个开关)时，可能出现下列几种现象，请你根据所提供的现象判断电路的状况(选填：“短路”、“断路”或“正常”)：(1) L0不亮，说明该支路____________．(2) L0正常发光，说明该支路_____________．(3) L0发光呈暗红色，说明该支路____________．(4)家庭电路中所有用电器都工作时，总电阻．（填最大或最小）。

（5）如果想再接一盏，把它接在开关的两端，与开关并联，则无论开关断开还是闭合，该灯不能正常发光，原因。

（6）测电笔的是用来辨别火线和零线的，使用时，笔尖与接触，手与接触，用电器两端氖管都发光表示是火线。

（7）当把台灯插入插座，家中熔丝立即烧断，则；若台灯开关闭合后家中熔丝立即烧断，则。

（8）利用家庭电路中的电能表和手表测家用电器的功率，其实验原理是P= .（9）其具体做法是：如图所示的电能表，只让待测用电器单独工作，观察电能表，数出转盘转过25圈所需的时间3min，则该用电器的功率为W.35、白炽灯是日常生活中最重要的光源，小明对图甲所示的白炽灯和灯口进行了仔细观察后，结合所学有关知识，明白了许多道理：(1)在家庭电路它与其他用电器之间是________联，灯尾金属块必须与________线相连，且灯口外壳和灯口上盖都是由塑料或橡胶制成，是由于它们都是________，这些措施都是为了安全用电；(2)白炽灯用久了会发暗，其原因之一是钨丝先升华后________(填物态变化名称)在灯泡内壁上，影响了玻璃的透光性；原因之二是灯丝变细，电阻变大，在电压不变时，实际功率 ________(选填“变大”“变小”或“不变”)。
