线管预埋技术交底
电气工程预留预埋技术交底
施工单位：施工单位: 附图 6.1.1-15）在剪力墙上的户内强弱电箱直接预埋箱体，箱体内部采用对拉杆与角钢支撑，防止箱体承受外力变形如附图6.1.1-2。
附图 6.1.1-26）插座、开关盒等的安装高度见附表6.1。
附表6.1距地安装高度左右距离控制（m ）备注序号位置及名称工程名称施工班组分部分项工程名称 一次预留预埋班组长签字交底时间主要成员签字交底人签字本交底单共7页第2页本交底单共7页第3页施工单位：本交底单共7页第5页1）土建拆除模板，将模板转移别处后，开始套管、线管等的清理工作。
2）安排2〜3人将拆除模板楼层内的所有线管及线盒、套管、预埋孔洞按施工图纸所标示全部敲打出来，清除线盒及套管、预埋孔洞内的堵塞材料。
在墙上预留的泡沫塑料一定要清除干净，尤其是封口胶要撕干净。
3）对线盒及预埋孔洞的尺寸复测。
对线管内不通畅的地方作好记录，如出现孔洞歪斜等情况，立马组织班组分析原因，及时组织人员整改。
通长焊接形成基础接地网。
利用无防水筏板板钢筋做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好。
再将柱主筋（每处不少于2根）底部与底板筋搭接焊好，并在室外地面以下用热镀锌扁钢外甩两米与接地体钢筋筋焊接连通，清除焊渣，并将两根主筋做好标记，以便于引出和检查。
应及时请质检部门进行隐检，同时作好隐检记录。
本交底单共7页第6页施工单位:工程名称施工班组分部分项工程名称一次预留预埋班组长签字交底时间主要成员签字交底人签字本交底单共7页第7页。

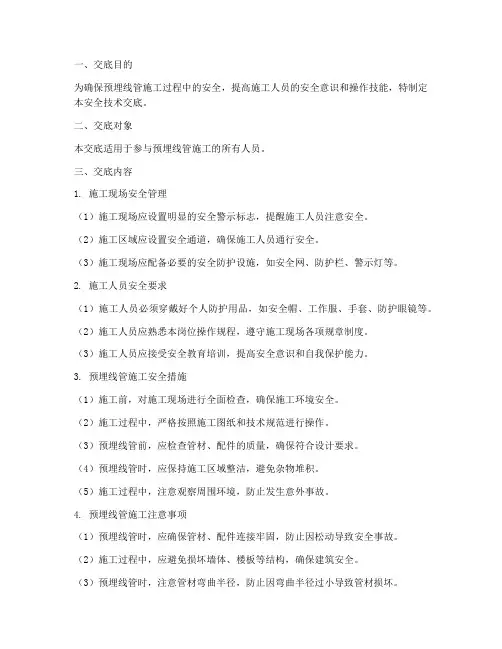

预埋线管安全技术交底模板
一、交底目的为确保预埋线管施工过程中的安全，提高施工人员的安全意识和操作技能，特制定本安全技术交底。
二、交底对象本交底适用于参与预埋线管施工的所有人员。
三、交底内容1. 施工现场安全管理（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。
（2）施工区域应设置安全通道，确保施工人员通行安全。
（3）施工现场应配备必要的安全防护设施，如安全网、防护栏、警示灯等。
2. 施工人员安全要求（1）施工人员必须穿戴好个人防护用品，如安全帽、工作服、手套、防护眼镜等。
（2）施工人员应熟悉本岗位操作规程，遵守施工现场各项规章制度。
（3）施工人员应接受安全教育培训，提高安全意识和自我保护能力。
3. 预埋线管施工安全措施（1）施工前，对施工现场进行全面检查，确保施工环境安全。
（2）施工过程中，严格按照施工图纸和技术规范进行操作。
（3）预埋线管前，应检查管材、配件的质量，确保符合设计要求。
（4）预埋线管时，应保持施工区域整洁，避免杂物堆积。
（5）施工过程中，注意观察周围环境，防止发生意外事故。
4. 预埋线管施工注意事项（1）预埋线管时，应确保管材、配件连接牢固，防止因松动导致安全事故。
（2）施工过程中，应避免损坏墙体、楼板等结构，确保建筑安全。
（3）预埋线管时，注意管材弯曲半径，防止因弯曲半径过小导致管材损坏。
（4）施工过程中，严禁使用损坏、老化、锈蚀的线管和配件。
（5）施工完成后，应检查预埋线管是否符合设计要求，确保线路畅通。
四、交底要求1. 施工单位应将本安全技术交底文件发放给所有施工人员。
2. 施工人员应认真阅读安全技术交底文件，并掌握相关安全知识。
3. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全意识和操作技能。
4. 施工单位应加强施工现场安全管理，确保施工安全。
五、附则本安全技术交底自发布之日起实施，如遇特殊情况，可由施工单位根据实际情况进行调整。
六、签字确认施工单位（盖章）：________项目负责人：________施工员：________日期：________。
线管预埋安全技术交底参考依据模板
一、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 交底日期：____________________4. 交底部位：____________________5. 工序名称：线管预埋二、工作内容和范围1. 工作内容：（1）电气配管的加工制作、运输；（2）现场安装、接线；（3）电缆桥架的安装；（4）接地线的敷设；（5）预留预埋工程的验收。
2. 工作范围：（1）室内外电气线路的敷设；（2）电缆桥架的安装与验收；（3）接地系统的施工与验收；（4）预留预埋工程的施工与验收。
三、安全技术交底内容1. 安全生产责任制（1）施工单位应建立健全安全生产责任制，明确各级人员的安全职责；（2）项目经理应全面负责施工现场的安全生产工作；（3）施工班组长应负责本班组的安全管理工作。
2. 施工现场安全防护措施（1）施工人员必须佩戴安全帽、安全带等个人防护用品；（2）施工现场应设置安全警示标志，明确危险区域；（3）施工现场应设置安全通道，确保人员通行安全；（4）施工现场应配备消防器材，确保消防设施齐全有效。
3. 电气安全操作规程（1）施工人员必须掌握电气安全操作规程，严格执行；（2）电气设备应定期检查、试验，确保设备安全可靠；（3）施工过程中，严禁违章操作、野蛮施工；（4）施工结束后，应切断电源，确保现场安全。
4. 预留预埋工程安全注意事项（1）预留预埋工程应严格按照设计要求进行施工；（2）预留预埋工程应与土建施工同步进行，确保工程质量；（3）预留预埋工程应做好防水、防潮、防尘等措施；（4）预留预埋工程应做好保护措施，防止损坏。
5. 应急预案（1）施工现场应制定应急预案，明确应急措施；（2）施工人员应掌握应急预案，提高应急处置能力；（3）发生安全事故时，应立即启动应急预案，确保人员安全。
四、质量要求1. 线管预埋工程应符合国家现行相关标准和规范；2. 线管预埋工程应与土建施工同步进行，确保工程质量；3. 线管预埋工程应做好防水、防潮、防尘等措施；4. 线管预埋工程应做好保护措施，防止损坏。
(完整)线管预埋技术交底
1、本表由施工单位填写，交底单位与接受交底单位各存一份.2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
交底内容：三、工艺流程1。
剪力墙预埋：接线盒、管段预制―┬→―箱盒固定―→―→管路敷设―→封口保护量放线定位―→―┘2。
楼板预埋接线盒、管段预制―→┐测量放线定位→钻孔―┴→线盒固定―→管路敷设―→封口保护四、施工工艺1.放线定位开关、插座、灯位盒，必须严格按实际图纸和规范来定位.开关插座的测量定位分为三个方面：平面位置、高度、与墙面凹凸距离。
要按各种器具设计高度安装其接线盒.对剪力墙上的线盒,以土建柱筋上的红记顶端为50cm基准来测量,同时各接线盒之间用水平管复测标高是否一致。
接线盒的平面位置必须以轴线为基准来测定，用土建墙线来复核。
开关盒的平面位置，如果在设计图上没有明确标注具体尺寸，则①门边的开关一般应在门开的一侧，开关盒与门洞边净距15cm（如加上门框则为20cm.）,如附图一.②如果门垛窄于37cm，则开关安在转角的另一面墙上,开关盒边距转角20cm。
③如果墙垛宽37~60cm，则开关设在墙垛中心线上.④如果开关在阳角处，则距阳角线20cm.，如附图一。
2。
安装接线盒为了达到优良的观感，接线盒预埋位置必须准确整齐.开关插座和必须按测定的位置进行安装固定，上下左右都用钢筋夹住，焊在竖向钢筋上。
然后吊线测量盒口与墙面的凹凸距离，调整线盒与墙面平齐后，用扎丝捆住。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
技术交底记录编号表C6—1天津市武清区北河滩还迁住工程名称交底日期年月日宅小区工程2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏,其它技术交底可不填写。
二次预留预埋(强、弱电管线预埋)施工技术交底
1、一次管线 清理
4、线管敷设 安装 及固定
3、线盒的定位安 装及固定
5、引线、穿 线工作
6、成品保 护工作
二次预留预埋施工工序
首先对一次预埋的线管路径进行清理，保证所接线管的通畅。 进行试穿线（对不通畅的管道进行整改）保证后期穿线顺利。
筑根
水据
平总
线承
，包
再方
确提
定供
开的
关水
插平
座点
位确
水定
平好
线 。
1
米 建
高为厚落 参标度实 数准等保 进，数温 行按据施 现施，工 场工以界 定图现面 位点场及 。位控施
及制工 标线面
1、线盒点位确定后， 根据配管数量完成开 槽弹线工作，严禁不 弹线随意开槽（注： 开槽深度≤d+20mm， 开槽宽度≤dn+60） 。
然开 后槽 剔前 槽必 ，须 严使 禁用 没切 有割 切机 割进 即行 剔切 槽割 。，
检查槽内线管之间间距需大于 10mm ,保证墙面抹灰不空鼓。
所有线管连接件必须使用胶水 粘结，并保证连接可靠、牢固， 不得松动。
现场存在问题
工完场清制度未落实到位
剪力墙洞孔剔打对结构的影响
禁止使用切 割机在剪力 墙位置切割 作业。
1
2 禁止打凿剔槽弄断结构
钢筋。
注
意
事
项
剪力墙位置线盒 安装高度同定位
严格按照控制线的标准 进行开关插座底盒的安 装，底盒安装前必须先 将锁扣安装到位，底盒 高度与抹灰面齐平（或 略低于抹灰面2mm)。 待底盒固定后再连接线 路管道并修补墙面
线盒定位安装时，认真核对固化图点位及定位尺寸。同一室内， 同一标高线盒间误差控制在±2mm以内，无明显观感质量缺陷
线管预埋技术交底大全全套
编号C2-06-04-001表C2-1工程名称交底日期2010-22-22施工单位分项工程名称电气动力交底提要钢管穿线管预埋交底容：表3-53.6.2 托板稳注灯头盒：预制圆板〔或其它顶板〕打灯位洞时，找好位置后，用尖錾子由下往上踢，洞口大小比灯头盒外口略大1～2cm，灯头盒焊好卡铁〔可用桥杆盒〕后，用高标号砂浆稳注好，并用托板托牢，待砂浆凝固后，即可撤除托板。
现浇混凝土楼板，将盒子堵好随底板钢筋固定牢，管路配好后，随土建浇灌混凝土施工同时完成。
3.7 管路连接：3.7.1 管路连接法：3.7.1.1 套管连接宜用于暗配管，套管长度为连接收径的1.5～3倍；连接收口的对口处应在套管的中心，焊口应焊接结实密。
3.7.1.2 坡口〔喇叭口〕焊接。
管径80mm以上钢管，先将管口除去毛刺，找平齐。
用气焊加热管端，边加热边用手锤沿管边，逐点均匀向外敲打出坡口，把两管坡口对平齐，边焊密。
3.7.2 管与管的连接钢管可采用管箍连接或套管焊接。
管口锉光滑平整，接头应结实严密。
管径25mm及其以上钢管，。
3.7.2.1 管路超过以下长度，应加装接线盒，其位置应便于穿线。
无弯时，45m；有一个弯时，30m；有二个弯时，20m；有三个弯时，12m。
3.7.2.2 管路垂直敷设时，根据导线截面设置接线盒距离；50mm2及以下为30m；70～95mm2时，为20m；120～240mm2时，为18m；3.7.2.3 电线管路与其它管道最小距离见表3-6。
编号C2-06-04-001表C2-1工程名称交底日期2010-22-22施工单位分项工程名称电气动力交底提要钢管穿线管预埋交底容：配线与管道间最小距离注： 1. 表有括号者为在管道下边的数据。
2. 达不到表中距离时，应采取以下措施：a. 蒸汽管棗在管外包隔热层后，上下平行净距可减至200mm。
穿插距离须考虑便于维修，但管线围温度应经常在35℃以下；b. 暖，热水管棗包隔热层。
预埋线管技术交底[1]
![预埋线管技术交底[1]](https://img.taocdn.com/s3/m/bdce303e26fff705cd170ade.png)
预埋线管技术交底[1]技术交底记录 HZ---2011.01.01 工程名称分部工程预埋线管交底地点交底时间一、工作内容:消防报警系统管网预埋，应急照明系统管网预埋二交底内容:(一)、工程简介:本工程为民用住宅工程。
按图纸设计，消防报警系统线路暗敷均用PVC管保护，明敷均采用镀锌钢管保护。
(二)、施工准备:1、材料要求:塑料阻燃管必须满足消防规范的规定，并应有产品质量合格证。
按制造标准现场抽样检测导管的管径、壁厚及均匀度，并进行破坏型试验，绝缘导管及配件不碎裂、表面有阻燃标记和制造厂标。
对绝缘导管及配件的阻燃性能有异议时，按批抽样送有资质的试验室检测。
所用胶必须是工程PVC管专用胶，要有产品合格证。
2、主要机具: 皮尺、水平尺、角尺、卷尺、钢锯等。
3、施工条件:(1)、电气图纸和相关专业图纸已由施工、设计、建设单位工程技术人员综合审，会审记录及技术修改单经过审定核对。
(2)、施工技术管理人员已对施工人员进行技术、质量、安全、环保交底。
施工技术管理人员和施工人员已熟悉图纸及有关规范和工艺标准。
(3)、有关材料、器材都已进场。
4、作业条件:(1)、按施工图进行测放线定位，坐标和标高、走向、确定接线盒的位置(2)、现浇混凝土结构内配管，应在底部钢筋组装固定之后，根据施工图尺寸位置进行布线管固定牢固。
(3)、砌体施工过程应及时准确地将布线配管随墙预埋好三、施工工艺1、PVC管敷设(1)预制按施工白图，对照施工现场，预制管弯。
预制管弯可采用冷煨和热煨。
1)冷煨法:选适合管径在32mm及其以下(φ16、φ20、φ25、φ32)的弯管器。
a、将弯簧插入(PVC)管内需煨弯处，两手抓住弯簧两端头，膝盖顶在被弯处，用于逐步煨出所需弯度，然后抽出弯簧。
当弯曲较长的管时，可将弯簧用铁丝或尼龙线栓牢一端，带煨完后抽出。
b、亦可使用手扳器煨弯，将管子插入配套的弯管器内，手扳一次煨出所需弯度。
2)热煨法:适合管径在32mm及其以上。
水电预埋质量技术交底
1）当线路明配时，弯曲半径不宜小于管外径6倍；当两个接线盒间只有一个其弯曲半径不小于管外径的4倍；
2）当线路暗配时，弯曲半径不宜小于管外径6倍；当埋设于地下或混凝土内时，其弯曲半径不小于管外径的10倍；
2、阻燃PVC管敷设
（1）采用阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。PVC管关口应平整、光滑；管与管、管与盒（箱）等器件应用插入法连接；连接处结合面应涂专用胶粘剂，接口应牢固密封。
（2）组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用水平管确定标高，然后安装并固定，预埋箱盒必须紧贴模板且固定牢靠。
（3）线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞。
（4）敷设在多尘或潮湿场所的电线保护管，管口及各连接处均应密封。
（5）管路暗配时，电线保护管宜沿最近的路线敷设，并应减少弯曲。埋入建筑物、构筑物内的电线保护管，与建筑物、构筑物表面的距离不应小于15mm。
剪力墙处套管需与结构钢筋绑扎固定，一次浇注在墙体内
穿无防水要求楼板
1-钢管；2-钢套管；3-密封填料；4-楼板
套管中部架设钢筋于楼板上，套管下部水泥砂浆吊模固定。
穿有防水要求楼板（如卫生间，厨房等）
1-钢管；2-钢套管；3-翼环；4-挡圈；5-石棉水泥；6-油麻
套管中部架设钢筋于楼板上，套管下部水泥砂浆吊模固定。
3、每层水平连线利用结构梁周环焊接,与引下钢筋焊通，接地体为结构基础。
4、接地装置的顶面埋设深度不应小于0.6m.圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m.接地装置的焊接应采用搭接焊焊接长度应符合下列规定：
（1）扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号：AQ-GL-05501
( 安全管理)
单位：_____________________
审批：_____________________
日期：_____________________
WORD文档/ A4打印/ 可编辑
线管预埋技术交底
Technical disclosure of pipeline embedding
线管预埋技术交底
备注：企业安全管理的目的就是提高生产，而同时又不造成安全事故。
一个出过安全事故的企业，不管在劳动者还是消费者的心中都是没有可信度的。
所以只有加强企业的安全管理，才能树立良好的企业形象，从而赢得市场。
一、配合土建结构砼施工时，在绑扎钢筋过程中，根据设计图纸要求预埋线管，线盒，在过程中应及时向有关方办理隐检手续。
二、1、隐埋盒箱不得有歪斜，位置尺寸不能超出允许偏差值，待位置正确后再进行固定隐埋，暗装的线盒口应与埋面平齐，不出现凹陷及凸出现象。
2、朝上的管口应及时封堵，避免杂物落入管内。
3、线管在煨弯过程中，应避免凹偏过大，煨弯倍数不够现象，管路在垂直或水平敷设时，每隔1m间距应有一个固定点，在弯曲部位应在圆弧的两端300-500m处加一个固定点，管进盒处应煨灯叉弯，管口必须清理干净后再进行封堵，以免毛刺划伤电线。
4、配合土建浇灌砼时，应安排电工看护，防止管路移位或受机械损伤。
5、当木工拆模后，及时清理预埋线盒。
6、积极配合土建其他工种施工，注意成品保护。
