2022年建筑工程施工图识图习题答案1、【多选题】建筑施工图的（ABC）是运用三面正投影的成图原理，按照制图统一标准来绘制的。
A、立面B、平面C、剖面D、底面2、【多选题】房屋建筑可以分为两部分，分别是（BC）。
A、高层建筑B、建筑物C、构筑物D、低层建筑3、【多选题】若建筑物的各层布置相同，则可以只画（ABCDE）。
A、楼层平面图B、顶层平面图C、屋顶平面图D、地下室平面图E、首层平面图4、【单选题】将断面图画在物体投影轮廓之外，称之为（A）。
A、移出断面图B、重合断面图C、展开剖面图D、分层剖面图5、【单选题】墙身节点详图实际上就是墙身的局部放大图。
（B）A、错B、对6、【多选题】常见楼地面做法可分为以下几类（ABCD）。
A、木地面B、塑料类地面C、块材类地面D、整体类地面7、【多选题】墙体所用材料的不同可分为哪几类（ABDE）。
A、石墙B、砌块墙C、板面墙D、砖墙E、钢筋混凝土墙8、【多选题】构件详图包括（ABCD）。
A、梁、柱、板结构详图B、楼体结构详图C、其他详图D、基础结构详图9、【单选题】条形基础适用于砌体结构的墙体下部，承载力较小。
（A）A、对B、错10、【多选题】柱下基础常采用哪种类型？（AC）A、坡形B、梯形C、阶形D、杯形11、【单选题】条形基础中分布筋垂直于受力筋。
（A）A、对B、错12、【单选题】在分层绘制的柱平面布置图上，对所有的柱子编号，然后对同一编号的一个柱子列表表达其截面尺寸、配筋信息等的，被称为（A）。
A、列表注写B、断面注写C、截面注写D、平面注写13、【多选题】剪力墙由（BCD）三类构件构成。
A、剪力墙体B、剪力墙梁C、剪力墙柱D、剪力墙身14、【单选题】当在梁上集中标注和原位标注同时存在时，集中标注优先。
（B）A、对B、错15、【单选题】板支座原位标注的钢筋，应在配置相同跨的第一跨表达。
（B）A、错B、对。
(完整word版)施工图识读基础习题(有答案)
加油站施工图识读基础练习题一、单项选择题1.如图1所示风玫瑰,表示的主导风向为（B）A东北方向 B东东北方向C西西北方向 D北东北方向图12.某图的绘图比例为1:5，则该比例为（B）A放大比例 B缩小比例 C等比比例 D无法判断3。
如图2所示楼梯表示（D）A底层楼梯 B二层楼梯C标准层楼梯 D顶层楼梯图24。
如图3所示索引表示详图位于（A）A同一图纸上 B不同图纸上C标准图集上 D 下一图纸上图35.如在给排水施工图中，符号表示（B）A透气帽 B地漏 C清扫口 D喷头二、多项选择题1.细实线可用于(BC）A.不可见轮廓线 B。
尺寸线 C。
图例线 D.中心线2.图纸右下角的标题栏用来填写（ABCD）A设计单位名称、工程名称B图名、图号C设计人、审核人D签名、日期3。
图样中的尺寸标注由（ABCD）组成A尺寸线 B尺寸界线 C起止符号 D尺寸数字4.以下钢筋属于按在构件中所起作用分类的有（ABC)A箍筋 B受力筋 C构造筋 D冷拔钢筋5。
施工图中竖向定位轴线中不能用来编号的有（ACD）A、IB、SC、ZD、O三、判断题1。
图纸的图幅规格总共四种，分别用A0～A4表示。
（Х）2.在施工图中,标注尺寸数字一律以毫米为单位。
（Х）3。
@是相等钢筋中心距离的符号。
(√）4.在给排水施工图中，PL表示给水管。
（Х）5。
结构施工图中，梁配筋标注有集中标注和原位标注两种。
（√)。
施工图识读试卷及答案
学院2010— 2011学年度第一学期期末考核试卷5、要了解建筑物的平面位置的定位坐标，应阅读（）A.建筑平面图 B .建筑立面图C.首页图 D .总平面图1、指北针一般画在总平面图中及首层建筑平面图上。
2、钢筋的标注2①12中的2表示钢筋的编号。
3、六层的建筑物必须绘制6个“建筑平面图”。
4、建筑物的室内外高差只能在建筑剖面图中才能读出。
1、形体二面投影竺等”关系为、、。
2、图样的尺寸标注由、、、组成。
3、建筑工程图纸中的尺寸单位，除标高及总平面图中以为单位外，其余以________ 为单位。
4、总平面图中新建建筑物用线表示。
5、房屋建筑施工图按照专业设计分工不同，主要分为施工图、施工图、__________ 施工图。
6、结构施工图中结构构件代号：梁、板、柱、构造柱。
7、建筑立面图施工中主要用于装饰施工。
8、楼梯详图包括、和节点详图。
5、结构施工图中框架梁的代号是KL1、A.2、A.3、A.4、二、选择题（每题2分，共10分, 小题不得分）卜面所述不是立面图命名法的是（）朝向 B. 主出入口 C. 楼梯所在位置错选、D.基础的细部尺寸、截面形状、大放脚、材料做法及基底标高等通过基础平面图 B. 基础剖面图 C.楼板配筋图中底层钢筋弯钩应（向上向右 B .向上向左C建筑剖面图上，楼梯中间平台面应注明（A.建筑标高和相对标高C.建筑标高和绝对标高多选、漏选的，该轴线基础详图 D. 总平面图B.结构标高和相对标高D. 结构标高和绝对标高反映出来。
1、夯实土壤四、画出相应图例及根据材料图例写出材料名称、补画第三面投影（1-6小题每小题3分，第7小题12分，共30分）2、钢筋混凝土考核课程：建筑识图考试类型：理论考试考试方式：闭卷学生所在院系：年级：级试卷：A、判断题（每题2分，共10分）、填空题（每空1分，共20分）线得分阅卷人五、识图题（30分）7、根据形体两面投影，作出第三面投影图。
第7小题12分，共30分)参考答案及评分标准考核课程：〈〈建筑识图》考试类型：理论考试考试方式：闭卷学生所在院系：年级：级试卷：_A_一. 判断题(2*5 = 10)1. 对2,错3.错4,错5.对二. 选择题(2*5 = 10)1. C2. C3.B4.A5.D三. 填空题(每空1分，共20分)1、长对正高平齐宽相等(注意三等关系)五、识图题：(30分) 1、写出下图识读内容(15分)(1) 该图为底层平面图，比例是1: 100;(2) 房屋平面形状为矩形，大小为5.8米X 7.7米；(3) 房屋外墙厚度为370mm内墙厚度为240mm(4) 外墙共有3种窗，C1, C2, C&其中C1窗洞口宽度为2100mm C2窗洞口宽度为1500mm C3窗洞口宽度为1200mm门连窗1种，宽度为2100。
2020江苏中职学业水平考试建筑技能试卷和答案

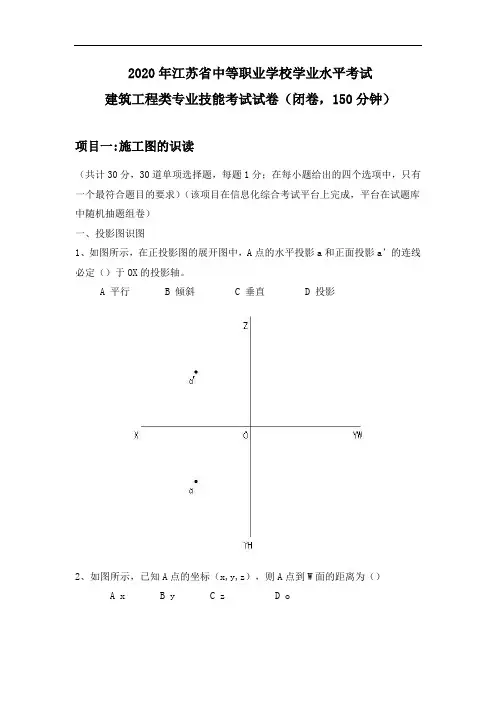

2020年江苏省中等职业学校学业水平考试建筑工程类专业技能考试试卷（闭卷，150分钟）项目一:施工图的识读（共计30分，30道单项选择题，每题1分；在每小题给出的四个选项中，只有一个最符合题目的要求）（该项目在信息化综合考试平台上完成，平台在试题库中随机抽题组卷）一、投影图识图1、如图所示，在正投影图的展开图中，A点的水平投影a和正面投影a’的连线必定（）于OX的投影轴。
A 平行B 倾斜C 垂直D 投影2、如图所示，已知A点的坐标（x,y,z），则A点到W面的距离为（）A xB yC zD o3、如图所示，已知A点的坐标（5,20,15），B点的坐标（10,10,15），则A点在B点的（）。
A 正右方B 右前方C 右前上方D 左后上方4、如图所示，在三面投影体系中，两点的相对位置可用坐标差来表示。
Z坐标差确定（）位置。
A 左右B 前后C 上下D 高低5、如图所示，已知A（12，6，15），则A在Y轴的左方（）mm处。
A 12B 6C 15D 136、如图所示，已知A点的坐标为（5，5，5），A点正确的三面投影图是（）A AB BC CD D7、如图所示，若直线垂直于某一投影面，则在该投影面上的投影（）A 积聚成一点B 缩短的直线C 等于实长D 类似于实长8、如图所示，平行于V面，倾斜于H、W面的直线称为（）A 水平线B 正平线C 正垂线D 铅垂线9、如图所示，若一直线H、V面投影都垂直于X轴，则该直线一定为（）A 水平线B 侧平线C 正垂线D 铅垂线10、如图所示，以下几个选项中，两直线相互平行的是（）A AB BC CD D11、如图所示，以下几个选项中，是正垂线的是（）A AB BC CD D12、如图所示，直线垂直于投影面时，其投影积聚为一点。
属于直线的什么投影规律。
（）A 真实性B 积聚性C 收缩性D 平行性13、构件的正立面图和平面图如下图所示，正确的左侧立面图是（）14、答案（）15、答案（）16、答案（）17、面的正立面图与平面图如下图所示，则左侧立面图是（）18、答案（）19、答案（）20、答案（）二、施工图的识读21、本工程的地下室防水等级为（）A I级B Ⅱ级C 丙级D 乙级22、根据一层平面图，门厅室外的台阶共( )级。
施工识图试题库及答案

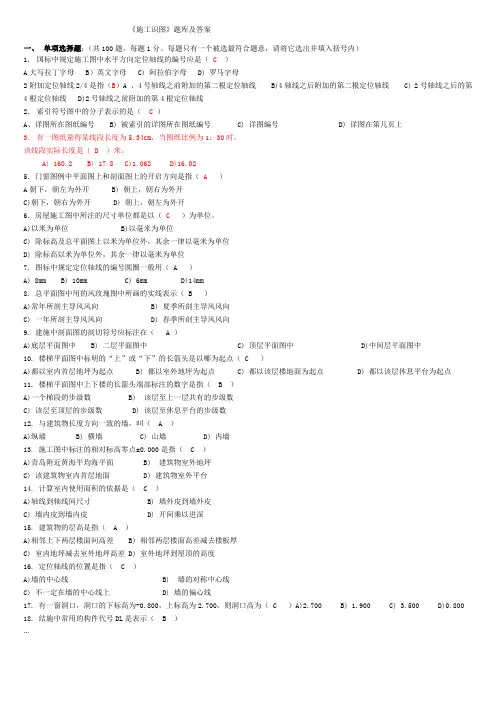

《施工识图》题库及答案一、单项选择题：（共100题，每题1分。
每题只有一个被选最符合题意，请将它选出并填入括号内）1．国标中规定施工图中水平方向定位轴线的编号应是（C）A大写拉丁字母 B）英文字母 C) 阿拉伯字母 D) 罗马字母2附加定位轴线2/4是指（B）A 、4号轴线之前附加的第二根定位轴线 B)4轴线之后附加的第二根定位轴线 C) 2号轴线之后的第4根定位轴线 D)2号轴线之前附加的第4根定位轴线2．索引符号图中的分子表示的是（C）A、详图所在图纸编号 B) 被索引的详图所在图纸编号 C) 详图编号 D) 详图在第几页上3．有一图纸量得某线段长度为5.34cm，当图纸比例为1：30时，该线段实际长度是（ D ）米。
A) 160.2 B) 17.8 C)1.062 D)16.025．门窗图例中平面图上和剖面图上的开启方向是指（ A ）A朝下，朝左为外开 B) 朝上，朝右为外开C)朝下，朝右为外开 D) 朝上，朝左为外开6．房屋施工图中所注的尺寸单位都是以（C）为单位。
A)以米为单位 B)以毫米为单位C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位D) 除标高以米为单位外，其余一律以毫米为单位7. 图标中规定定位轴线的编号圆圈一般用（ A ）A) 8mm B) 10mm C) 6mm D)14mm8. 总平面图中用的风玫瑰图中所画的实线表示（ B ）A)常年所剖主导风风向 B) 夏季所剖主导风风向C) 一年所剖主导风风向 D) 春季所剖主导风风向9. 建施中剖面图的剖切符号应标注在（ A ）A)底层平面图中 B) 二层平面图中 C) 顶层平面图中 D)中间层平面图中10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（ C ）A)都以室内首层地坪为起点 B) 都以室外地坪为起点 C) 都以该层楼地面为起点 D) 都以该层休息平台为起点11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（ B ）A)一个梯段的步级数 B) 该层至上一层共有的步级数C) 该层至顶层的步级数 D) 该层至休息平台的步级数12. 与建筑物长度方向一致的墙，叫（ A ）A)纵墙 B) 横墙 C) 山墙 D) 内墙13. 施工图中标注的相对标高零点±0.000是指（ C ）A)青岛附近黄海平均海平面 B) 建筑物室外地坪C) 该建筑物室内首层地面 D) 建筑物室外平台14. 计算室内使用面积的依据是（ C ）A)轴线到轴线间尺寸 B) 墙外皮到墙外皮C) 墙内皮到墙内皮 D) 开间乘以进深15. 建筑物的层高是指（ A ）A)相邻上下两层楼面间高差 B) 相邻两层楼面高差减去楼板厚C) 室内地坪减去室外地坪高差 D) 室外地坪到屋顶的高度16. 定位轴线的位置是指（ C ）A)墙的中心线 B) 墙的对称中心线C) 不一定在墙的中心线上 D) 墙的偏心线17. 有一窗洞口，洞口的下标高为-0.800，上标高为2.700，则洞口高为（ C ）A)2.700 B) 1.900 C) 3.500 D)0.80018. 结施中常用的构件代号DL是表示（ B ）...A)地梁 B) 吊车梁 C) 大梁 D)吊梁19. 楼梯的踏步数与踏面数的关系是（ B ）A)踏步数= 踏面数 B) 踏步数-1= 踏面数C) 踏步数+1= 踏面数 D) 踏步数+2= 踏面数20. 房间的开间方向的尺寸是指（ C ）A)竖直方向定位轴线间尺寸 B) 纵向定位轴线间尺寸C) 水平方向定位轴线间尺寸 D) 房间宽度方向间尺寸21. 墙上有一预留槽，标注的尺寸是300×400×120底距地面1.5m，该槽宽度为（ A ）A)300 B) 400 C) 120 D)1.5m22. 楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（C ）A)踏步数 B) 步级数 C) 踏面数 D)踏面宽23. 建筑平面图的形成是（ A ）A)水平剖面图 B) 水平正投影图 C) 垂直剖面图 D)纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指(C )A)施工坐标B) 建筑坐标C) 测量坐标D)投影坐标25. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（C）层A)一层 B) 二层 C) 三层 D) 四层26. 施工图中总平面图常用的比例为（ C ）A)1：100 B) 1：200 C) 1：500 D) 1：5027. 若一栋建筑物水平方向定位轴线为① -⑾，竖直方向定位轴线为A -E,朝向是座北朝南，则立面图E-A轴应为（ A ）A)西立面图 B) 东立面图 C) 南立面图 D) 北立面图28. 施工图中的比例表示是指（ C ）A)图线：线型 B) 实物：图形 C) 图形： D) 图形：线型29. 楼梯详图的图纸包括（ A ）A)平、剖面图、详图 B) 平、剖面图 C) 平、立面图、详图 D) 详图30. 钢筋混凝土构件中的钢筋的保护层是指（ C ）A)钢筋的内皮至构件表面 B) 钢筋的中心至构件表面C) 钢筋的外皮至构件表面 D) 钢筋的内皮至构件内皮31. 基础埋置深度是指（ B ）的垂直距离A)室内地坪到基础底部 B) 室外地坪到基础底部C) 室外地坪到垫层底面 D) ±0.000到垫层表面32. 结施中@ 是钢筋的间距代号，其含义是（ A ）A)钢筋相等中心距离 B) 钢筋的外皮至外皮C) 钢筋的内皮至内皮 D) 钢筋的外皮至内皮33. 在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（ C ）A)向下或向右 B) 向下或向右 C) 向上或向左 D) 向上或向右34. 在钢筋详图中，计算钢筋的设计长度是指（ C ）A)内皮尺寸 B) 中-中 C) 外皮尺寸 D)构件尺寸35. 有一梁长为3840mm,保护层25 mm，它的箍筋用Φ6@200表示，该梁的箍筋根数为（ C ）A)18 B) 19 C) 20 D) 2136. 有一预应力钢筋混凝土空心板构件详图中，配筋有“12Φb4”, 其中的“b”表示（ C ）A)板的代号 B) 钢筋级别代号 C) 冷拔低碳钢丝 D) 冷拉低碳钢丝37. 有一梁长3840mm，保护层为25mm,梁内受力筋为2Φ14的直筋，每根受力筋的下料长度应为（ C ）A)3790mm B) 3923mm C) 3965mm D) 3840mm38. 钢筋混凝土构件中钢筋的保护层厚度在正常环境下梁和拄应为（ C ）A)15 B) 20 C) 25 D) 1039. 在结构平面图中6YKB336—2中“33”表示的是（ C ）A)板宽 B) 板高 C) 板跨 D) 荷载等级40. 局部剖切索引符号所表示的剖视方向为（B）A)剖切位置线一侧 B) 引出线一 C) 两侧都可以 D) 粗短线一侧...41. 墙上有一预留槽，标注的尺寸500×600×150底距地面1.5m，该槽高度为（ B ）A)500 B) 600 C) 150 D) 1.5m42. 若某建筑物房间与卫生间的地面高差为0.020，标准层高为3.600，则该楼三层卫生间地面标高度应为（ B ）A)-0.020 B) 7.180 C) 3.580 D)3.60043. 图中符号“-4×40”中的“-”是指（ B ）A)负号 B) 扁钢、钢板代号 C) 减号 D) 数量44. 钢筋在构件中按其作用不同可分为（ B ）种类A)4种 B) 5种 C) 6种 D) 3种45. 在结构平面布置图中KB30—092表示板宽为（ B ）A)90mm B) 900mm C) 9m D) 900cm46. 在建筑立面图中，应用的线型宽度共有（ C ）种A)二种 B) 三种 C) 四种 D) 五种47. 预应力钢筋混凝土是指（ B ）A)对钢筋预加压力 B) 对混凝土预加压力C) 对混凝土预加拉力 D) 对构件预加拉力48. 建筑平面图的常用比例为（ D ）A)1：500 B) 1：20 C) 1：1000 D) 1：10049. 在建筑识图中一般应遵守的识图原则是（ A）A)由总体到局部 B) 由局部到总体C) 由详图到总图 D) 有设备到建筑50.图纸上尺寸线应采用（ B ）A)粗实线 B) 细实线 C) 点划线 D) 波浪线51.根据《房屋建筑制图统一标准》的规定，工程图纸可优先选用的幅面规格有（ C ）种。
建筑制图与识图考试题与答案
建筑制图与识图考试题与答案一、单选题（共50题，每题1分，共50分）1、建筑物的墙体根据其受力特征分为承重墙和（）。
A、非承重墙B、高层C、墙面D、多层正确答案：A2、标高符号应该用（）三角形表示。
A、任意B、不等边C、等腰直角D、等边正确答案：C3、在建筑平面图上不能看到（）oA、门窗的高度B、内墙位置C^地坪标高D、门洞宽度正确答案：A4、绘制指北针的尾部宽度为（）mm。
A、5B、3C、4D、6正确答案：B5、施工图文件内容编排顺序依次为：封面，图纸目录，（）,图纸，工程预算书，材料样板及做法表等。
A、扉页B、设计及施工说明C＞序言D、中缝正确答案：B6、长仿宋字的宽度为10毫米，那么字高为（）mm oA、10B、7C>14D、20正确答案：C7、每个图样一般都是由（）种宽度的图线组成。
A、2B、1C、3D、4正确答案：C8、图号应从（）开始编制。
A、3B、1C、0D、2正确答案：B9、三面投影图的特点是（）。
A、度量性差B、符合视觉习惯C、立体感强D、没有立体感，但是尺寸可以度量正确答案：D10、指北针符号，圆用细实线绘制，圆的直径正确的是（）。
A、25mmBs20mmC>24mmD、22mm正确答案：C11、要查阅顶棚上的装饰图形，一般从（）中查得。
A、装饰剖面图B、装饰平面图C、吊顶平面图D、装饰立面图正确答案：C12、用1：50比例绘图，实际尺寸10M,图纸尺寸是（）oA^400mmB、200mmC^100mmD、300mm正确答案：B13、识读图纸时，通过（）看各专业施工图纸有多少张，图纸是否齐全。
A、图纸目录B、平面图C、立面图D、设计说明正确答案：A14、完全对称的立面图，可只画一半，在对称轴处加绘（）oA、对称符号B、直径符号C、省略符号D、连续编号正确答案：A15、立面图不能按（）方式命名。
A、朝向B、色彩C、轴线D、主入口正确答案：B16、绘图用三角板有（）种。
最新平法施工图识读与钢筋翻样考试试题答案
最新平法施⼯图识读与钢筋翻样考试试题答案考试试卷课程名称：平法施⼯图识读与钢筋翻样⼀、单项选择题（共15题，每题2分，共30分。
每题的备选项中，只有1个最符合题意）1、混凝⼟保护层是指（）。
A ．纵筋中⼼⾄截⾯边缘的距离。
B ．箍筋外缘⾄截⾯边缘的距离。
C ．箍筋中⼼⾄截⾯边缘的距离。
D ．纵筋外缘⾄截⾯边缘的距离。
2、图集11G101-1的规定，平法施⼯图中框架梁的平⾯注写包括集中标注与原位标注。
当梁的某项数值的集中标注与原位标注不⼀致时，施⼯时（）。
A 、原位标注取值优先B 、集中标注取值优先C 、根据需要决定按原位标注优先或集中标注取值优先D 、都不是3、框架梁平法施⼯图中集中标注内容的选注值为（）。
A ．梁编号B ．梁顶⾯标⾼⾼差D ．梁截⾯尺⼨4、框架梁顶部第⼆排⾮贯通纵筋的截断点应在距柱边不⼩于ln/4处，其中ln 是指（）。
A 、该跨梁两端轴线之间的距离B 、该跨梁两端柱⼦中⼼之间距离C 、该跨梁净距D 、都不是5、平法表⽰中,若某梁箍筋为Φ8@100/200(4),则括号中4表⽰（）。
A 、箍筋为四肢箍B 、四根箍筋间距200C 、四根箍筋加密D 、四根Φ8的箍筋6、梁平法中标注KL7（3）300*700 Y500*250表⽰（）。
A 、7号框架梁，3跨，截⾯尺⼨为宽300、⾼700，第三跨变截⾯根部⾼500、端部⾼250B 、7号框架梁，3跨，截⾯尺⼨为宽700、⾼300，第三跨变截⾯根部⾼500、端部⾼250C 、7号框架梁，3跨，截⾯尺⼨为宽300、⾼700，第⼀跨变截⾯根部⾼250、端部⾼500D 、7号框架梁，3跨，截⾯尺⼨为宽300、⾼700，框架梁加腋，腋长500、腋⾼2507、板块编号XB 表⽰（）。
A 、楼⾯板B 、悬挑板C 、延伸悬挑板D 、屋⾯板8、600×600，净⾼4800的混凝⼟柱，梁⾼600，在⽆其它特殊要求的情况下，中间层加密区长度为（）。
建筑施工图识读与绘制考核试卷
5.在建筑施工图中，__________用来表示承重墙。
6.建筑施工图的标题栏一般位于图纸的__________。
7.建筑剖面图中，楼板的厚度通常用__________线表示。
8.在建筑施工图中，__________视图用来表示建筑物的南北方向。
8.√
9.√
10.×
五、主观题（参考）
1.平面图主要展示建筑物的水平布局，包括房间大小、位置、墙壁、门窗等基本信息。
2.建筑剖面图显示建筑物垂直方向的内部结构，标注内容包括楼层高度、梁柱位置、材料厚度等。
3.选择比例尺需考虑图纸大小和细节复杂度，确保图纸清晰易读，常用的有1:100、1:50等。
4.确保尺寸标注一致性，需遵循统一的标准和格式，使用正确的比例尺，检查无误后再进行标注。
B.1:50
C.1:200
D.1:500
2.以下哪些工具属于建筑施工图绘制的必备工具？（）
A.直尺
B.圆规
C.三角板
D.计算器
3.在建筑施工图中，哪些线条可以用来表示墙体？（）
A.粗实线
B.细实线
C.点线
D.双线
4.以下哪些元素通常包含在建筑施工图的标题栏内？（）
A.图纸名称
B.图纸编号
C.比例尺
D.设计师签名
A.毫米（mm）
B.厘米（cm）
C.米（m）
D.英寸（in）
5.关于建筑施工图的标注，以下哪项是正确的？（）
A.所有尺寸都需要标注
B.只标注重要尺寸
C.只标注外部尺寸
D.标注尺寸应准确无误
6.以下哪个元素在建筑施工图中表示墙体？（）
A.粗实线
