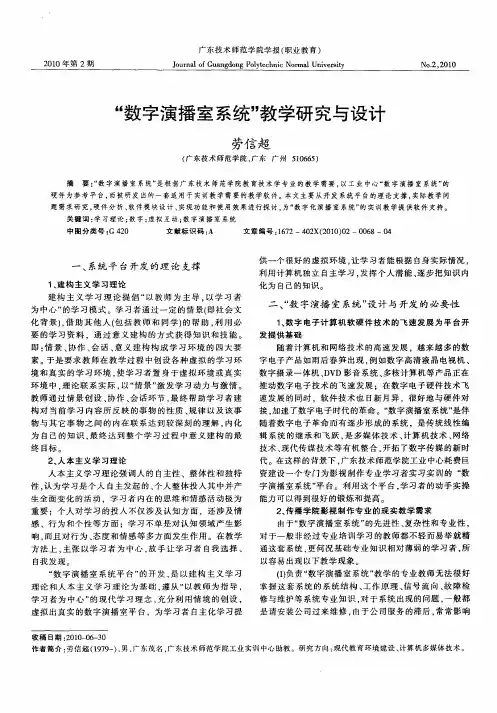

“数字演播室系统”教学研究与设计
推动数字 电子技术 的飞速发展 ：在数字 电子硬件技术飞
终 目标 。
２ 人 本 主 义 学 习理 论 、
技术 、 现代传媒技术等有 机整合 ， 开拓 了数字传媒 的新时
代 。在 这 样 的 背 景下 ， 广东 技 术 师 范 学 院工 业 中心耗 费 巨
人本 主义 学习理论强调人 的 自主性 、整 体性 和独特
性 ， 为 学 习是 个 人 自主发 起 的 、 人 整 体投 入 其 中并 产 认 个 生全 面变 化 的 活 动 ，学 习者 内在 的思 维 和情 感 活 动 极 为 重要 ：个 人 对 学 习 的投 入 不 仅 涉 及 认 知 方 面 ，还 涉 及 情 感 、行 为 和 个 性 等 方 面 ；学 习 不单 是 对 认 知 领 域 产 生 影 响 ， 且 对 行 为 、 度 和情 感 等 多 方 面 发 生 作 用 。在 教 学 而 态 方 法 上 ． 张 以学 习者 为 中 心 ， 手 让 学 习 者 自我 选 择 、 主 放
劳信超
（ 东技 术师 范学 院 ， 东 广 州 ５ ０ ６ ） 广 广 １６５ 摘 要 ：数 字 演 播 室系 统 ” 根 据广 东 技 术 师 范 学 院教 育技 术 学 专 业 的教 学需 要 ， “ 是 以工 业 中心 “ 字演 播 室 系统 ” 数 的
硬 件 为 参考 平 台 ， 而被 研 发 出的 一套 适 用 于 实训 教 学 需 要 的教 学 软 件 。 文 主 要 从开 发 系统 平 台 的理 论 支撑 ， 际教 学 问 本 实
演播厅系统方案
演播厅系统方案一、引言演播厅是一个用于举办各种演出、演讲、会议等活动的场所。
为了提供更好的音视频播放和控制体验，我们需要设计一个演播厅系统方案。
本文将详细介绍演播厅系统的硬件设备、软件功能、系统架构和使用流程。
二、硬件设备1. 视频设备- 主屏幕：采用高分辨率的LED显示屏，尺寸为10米宽×5米高，用于展示演播内容。
- 辅助屏幕：在演播厅两侧设置两块辅助显示屏，用于提供更好的视觉效果。
- 摄像机：安装多台高清摄像机，用于拍摄演出过程和主持人。
- 投影仪：在舞台上方安装高亮度投影仪，用于投影背景图像和文字。
2. 音频设备- 扬声器：采用环绕声扬声器布置，确保音频效果的均衡和清晰。
- 麦克风：提供多个无线麦克风，用于演讲和表演者的声音采集。
- 混音器：用于调节和控制不同音频源的音量和音质。
3. 控制设备- 控制台：提供一个集中控制的面板，用于控制演播厅系统的各项功能。
- 触摸屏：在舞台边缘设置一个大型触摸屏，方便演员和工作人员进行操作。
- 无线遥控器：为主持人和演员提供便捷的遥控操作方式。
三、软件功能1. 视频播放功能- 支持各种视频格式的播放，如MP4、AVI、MKV等。
- 提供播放列表功能，可以预先设置播放顺序和循环方式。
- 支持视频切换和淡入淡出效果，使过渡更加平滑。
2. 音频播放功能- 支持各种音频格式的播放，如MP3、WAV、AAC等。
- 提供音频调节功能，包括音量、音调和均衡器等。
- 支持音频混音，可以将多个音频源混合输出。
3. 视频切换和特效功能- 提供多个切换效果，如切片、淡入淡出、百叶窗等。
- 支持视频特效功能，如旋转、缩放、翻转等。
- 可以设置过渡时间和速度，以满足不同演出需求。
4. 灯光控制功能- 支持多种灯光效果，如调光、颜色渐变、闪烁等。
- 可以预设不同场景的灯光效果，方便快速切换。
- 支持灯光与音乐的联动，提升演出效果。
5. 舞台控制功能- 提供舞台升降、幕布开合、幕布投影等控制功能。
演播厅系统方案
演播厅系统方案一、引言演播厅系统是一种集成了音频、视频、灯光等设备的综合性系统，用于支持演播厅的各种活动，如演唱会、演讲、舞台剧等。
本文将详细介绍演播厅系统的设计方案，包括系统的组成、功能需求、硬件设备、软件应用等。
二、系统组成演播厅系统由以下几个主要组成部分构成：1. 音频系统：包括调音台、音箱、麦克风等设备，用于实现音频信号的采集、处理和放大。
2. 视频系统：包括投影仪、显示屏、摄像机等设备，用于实现图像的显示和传输。
3. 灯光系统：包括舞台灯、特效灯、控制台等设备，用于实现舞台灯光的控制和调节。
4. 控制系统：包括中央控制台、触摸屏等设备，用于对整个系统进行集中控制和管理。
5. 互联网接入系统：用于实现演播厅系统与外部网络的连接，支持在线直播和网络互动。
三、功能需求演播厅系统需要满足以下功能需求：1. 音频功能：支持多通道音频输入和输出，具备音频混音、均衡、延迟等功能，保证音频质量和效果。
2. 视频功能：支持多种视频输入源，包括摄像机、电脑、DVD等，具备视频切换、合成、分屏等功能，实现多角度的视频展示。
3. 灯光功能：支持多种灯光效果和预设场景，具备灯光亮度、颜色、运动等参数的调节和控制。
4. 控制功能：支持中央控制台对整个系统进行集中控制和管理，实现设备的开关、调节、切换等操作。
5. 互联网功能：支持演播厅系统与外部网络的连接，实现在线直播、网络互动和远程控制。
四、硬件设备根据以上功能需求，演播厅系统所需的硬件设备包括：1. 调音台：用于音频信号的调节和处理，包括音频输入、输出接口，音频混音器、均衡器等。
2. 音箱：用于音频信号的放大和播放，包括主音箱、副音箱、低音炮等。
3. 投影仪：用于图像的投影和显示，具备高分辨率、高亮度、高对比度等特点。
4. 显示屏：用于图像的显示，包括LED屏幕、液晶显示屏等。
5. 摄像机：用于视频信号的采集和传输，包括固定摄像机、云台摄像机等。
6. 舞台灯：用于舞台灯光的照明和效果展示，包括主灯、辅灯、特效灯等。
演播厅系统方案
演播厅系统方案引言概述：演播厅系统方案是一种集成化的技术解决方案，旨在提供高质量的音视频播放和演示功能。
本文将详细介绍演播厅系统方案的五个部份，包括硬件设备、音视频处理、投影系统、控制系统和网络连接。
一、硬件设备：1.1 演播厅主控设备：包括主控台、音频设备、视频设备等，用于控制和管理演播厅的音视频播放和演示。
1.2 演播厅音箱：采用高保真音响系统，能够提供清晰、逼真的音效，为观众带来沉浸式的音频体验。
1.3 演播厅投影仪：选择高亮度、高分辨率的投影仪，以确保演示内容的清晰度和可视性。
二、音视频处理：2.1 音频处理：通过音频混音台对多个音频信号进行混合处理，实现音频的均衡、增益调节等功能，确保音频的质量和平衡性。
2.2 视频处理：采用高性能的视频处理器，对输入的视频信号进行分辨率调整、色采校正等处理，以获得高质量的视频输出。
2.3 多媒体服务器：用于存储和管理演播厅中的音视频资源，通过网络连接提供实时的音视频流。
三、投影系统：3.1 投影屏幕：选择高反射率、高对照度的投影屏幕，以保证演示内容的清晰度和可读性。
3.2 投影布局：根据演播厅的大小和观众席的布局，合理安排投影仪的位置和角度，以确保观众能够清晰地看到投影内容。
3.3 投影效果调整：通过投影仪的参数调整，如亮度、对照度、色采等，使投影内容的质量和效果达到最佳状态。
四、控制系统：4.1 远程控制：通过远程控制设备，如触摸屏、无线遥控器等，对演播厅系统进行远程控制和管理，提高操作的便捷性和效率。
4.2 自动化控制：借助传感器和智能控制系统，实现自动化控制功能，如灯光、音响、投影等的自动开关和调节。
4.3 用户界面：设计直观、易用的用户界面，提供简单的操作和控制方式，方便用户进行系统的设置和调整。
五、网络连接：5.1 有线网络：通过有线网络连接各个设备，确保高速、稳定的数据传输和通信。
5.2 无线网络：为观众提供无线网络连接，方便观众在演播厅内进行互联网访问和信息分享。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字化演播室系统(一)
随着数字技术、计算机技术、以及数字压缩技术的发展和应用，使得设计、建设一个数字化演播室系统成为现实。
系统设计
１、演播室系统基本结构和设计思路
数字演播室系统基本结构有两种：一种如传统模拟系统的线性结构，相应的设备换为数字设备，再加上编码与解码、复用与分离等部分；另一种是计算机网络，采用以宽带视频服务器为中心的分布式结构。
虽然目前以FC网、以太网为基础的计算机网络已可以实现局部范围内的某些功能，但要建立一个全部基于多媒体的数字系统，技术上仍要提高。
所以，数字演播室系统大多仍采用线性结构，系统的某些局部可以使用多媒体网络。
数字演播室总体设计思路：确保系统的技术先进性和高可靠性，系统配置灵活，可兼容4：3和16：9格式，为将来的HDTV做好准备；在功能上，既要满足对直播的要求，又可以进行后期节目的制作，并且保证出色的图像质量；系统应为将来的发展留有余地，包括综合布线、计算机网络拓扑结构的通道带宽。
２、系统信号格式和接口标准
数字视频信号格式种类繁多。
目前，数字电视系统以串行分量数字信号格式为主流。
通过串行数字接口（SDI）可用一根同轴电缆同时传输4:2:2数字分量视频信号、数字音频和时间码。
ITU---RBT601数字分量演播室标准建议和SMPTE267M分别提供了4:3和16:9两种彩色电视信号的编码方式、取样频率、取样结构的明确规定（详见表一）。
演播室采用分量编码，亮度抽样频率选为525/60和625/50行频的公倍数2.25MHZ的6倍13.5MHZ，使样值有正交结构，便于数字处理并使三大制式在数字域内的每电视行的亮度样值数统一于720个，两个色度样值均为360个，即4：2：2格式，从而使同一格式数字录象机能记录三种不同制式的信号，并使整个数字演播室能以4：2：2格式接在一起。
正是这一标准，使各种数字演播室的数字设备能连成一系统，形成一个4：2：2的数字演播室环境。
数字演播室分量视频标准参量4：316：9编码信号Y、CR、CBY，R-Y，B-Y每行取样数亮度信号864864或1152每个色差信号432432或576取样结构正交结构，即取样点按行、场、帧重复，每行中的R-Y和B-Y取样与Y的奇次样值（1，3，5…）同位取样频率亮度信号13．5MHZ13．5或18MHZ每个色差信号6．75MHZ6．75或9MHZ编码方式亮度和色差信号都采用线性PCM，每个样值8或10比特量化数字演播室视音频系统设备
1、视频部分
（1）数字切换台切换台是演播室的核心设备。
切换台的数字化是演播室数字化的关键所在。
目前，数字切换台无论在外观、操作还是内部框架结构上，均与传统的模拟切换台相似，不同之处在于：切换台和计算机技术相结合起来，实现了联网操作。
其输入的SDI接口不再与控制面板按钮一一对应，而是由菜单设置其对应关系；输入的视频信号与键信号也不再区分，可接入任一路SDI输入口。
数字切换台具有强大的设置菜单，可对制式、格式、宽高比、各种键及特技等在内的几乎所有参数进行设置。
以下是数字切换台的选型原则：
采用串行数字分量电视信号格式；保证足够的直接切换的信号源；至少要有两级M/E,一级PGM/PST；有两个下游键（两种字幕叠加或主、备字幕机）可以存储某些特技效果；运行可靠性高，最好有备份电源系统；各信号源之间的自动同步；能进行软件操作，保证在面板失灵时，软件能代替面板进行正常的切换操作。
目前，各种大、中、小型的数字切换台和特技机有很多种，SONY的DVS系列、PHILIPS的DD系列、泰克公司的GVG系列、THOMSOM的TTV系列，还有UTAH、ABEKAS、SNELL等公司都纷纷推出各自的产品，切换台的选型不仅要考虑演播室的节目制作类别和容量，还应
考虑后期节目制作功能的兼顾，以充分发挥作用。
（2）摄像机
摄像机是前期信号的采集设备，在视频系统中占有很重要的位置。
目前，市场可供选择的数字摄像机型号很多，各大厂家高级摄像机都采用12bit模数转换，在信号处理上采用16bit 以上的数据处理，保证了更精确的伽马、拐点、轮廓校正。
另外，演播室摄像机所用电缆长度最好不超过200m，超过时应用光纤，接插件要采用镀金措施，防止辐射。
摄像机质量直接决定演播室的节目技术质量，因此，需慎重考虑性能、价格和需求。
以下是各大厂家演播室摄像机的列表比较
厂家池上Philips松下索尼日立摄像机型号HK-388LDK-20AQ-235BVP-900PSK-2700ACCD类别16:9FITCCD4:3FTCCD16:9M-FITCCD16:9FITCCD16:9FITCCD模数转换12bit12bit12bit12bit12bit 灵敏度（3200k）2000luxF8.02000luxF8.02000luxF9.02000luxF8.02000luxF8.0水平分解力800线800线700线（16：9）900/700线（16：9）850/750线（16：9）S/N60dB60dB60dB63dB60dB 可转换镜片YNYYY表二摄像机主要技术参数
由表可见在实现4：3和16：9兼容时，各厂家采取的技术不同，日本各摄像机厂采用的是16：9的CCD元件，通过改变水平尺寸以实现对4：3的兼容。
在进行4：3和16：9之间转换时，由于成像面的水平尺寸不同，因此需要通过可转换镜片来弥补视角的变化。
而飞利浦的LDK系列摄像机采取了动态像素管理（DPM）的技术，在4：3的CCD上实现了16：9的兼容，DPM技术没有改变CCD成像区域的水平尺寸，只改变了垂直尺寸。
选择摄像机的最好方法是用户根据系统投入的资金将各公司的相关档次的摄像机架在一起摄取同一测试卡，对测试数据进行比较并结合自己的主观感觉及摄像机的价格则优选取。
（3）视频记录设备
目前，对于串行分量数字演播室可供选择的广播级录像机有D1、D5和BETACAMDVW系列的产品。
在数字演播室中，考虑到节目制作的质量以及原有大量BETACAMSP格式节目素材的直接利用，应该首选BETACAMDVW系列的录像机。
近年来推出的DVCAM、DVCPRO、DIGITAL–S、BETACAM–SX等都是数字分量记录格式，但互不兼容。
它们都是进行码率压缩后将数字信号记录到磁带上，这在进行简单的节目编辑和复制时，进行多次D/A、A/D变换后，信号的质量会下降，因此比较适用于新闻节目的制作。
在专业数字演播室中，BETACAMDVW 应作为首选。
