监控拾音器(监听头)在安装过程中接线的几个注意事项

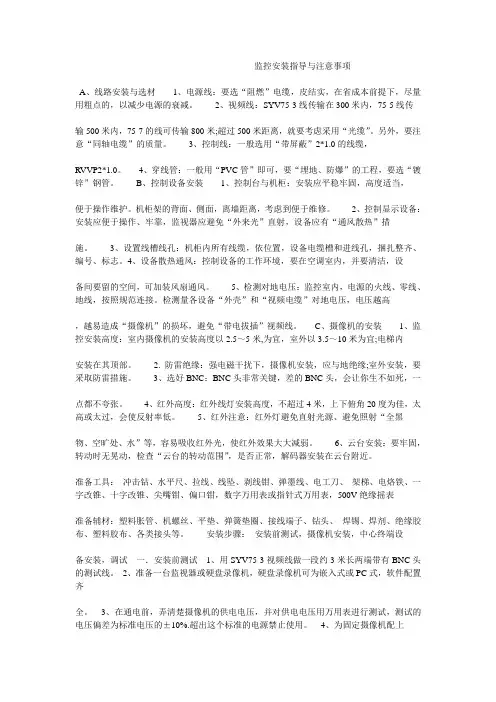

监控安装指导与注意事项
监控安装指导与注意事项A、线路安装与选材1、电源线：要选“阻燃”电缆，皮结实，在省成本前提下，尽量用粗点的，以减少电源的衰减。
2、视频线：SYV75-3线传输在300米内，75-5线传输500米内，75-7的线可传输800米;超过500米距离，就要考虑采用“光缆”。
另外，要注意“同轴电缆”的质量。
3、控制线：一般选用“带屏蔽”2*1.0的线缆，RVVP2*1.0。
4、穿线管：一般用“PVC管”即可，要“埋地、防爆”的工程，要选“镀锌”钢管。
B、控制设备安装1、控制台与机柜：安装应平稳牢固，高度适当，便于操作维护。
机柜架的背面、侧面，离墙距离，考虑到便于维修。
2、控制显示设备：安装应便于操作、牢靠，监视器应避免“外来光”直射，设备应有“通风散热”措施。
3、设置线槽线孔：机柜内所有线缆，依位置，设备电缆槽和进线孔，捆扎整齐、编号、标志。
4、设备散热通风：控制设备的工作环境，要在空调室内，并要清洁，设备间要留的空间，可加装风扇通风。
5、检测对地电压：监控室内，电源的火线、零线、地线，按照规范连接。
检测量各设备“外壳”和“视频电缆”对地电压，电压越高，越易造成“摄像机”的损坏，避免“带电拔插”视频线。
C、摄像机的安装1、监控安装高度：室内摄像机的安装高度以2.5～5米,为宜，室外以3.5～10米为宜;电梯内安装在其顶部。
2. 防雷绝缘：强电磁干扰下，摄像机安装，应与地绝缘;室外安装，要采取防雷措施。
3、选好BNC：BNC头非常关键，差的BNC头，会让你生不如死，一点都不夸张。
4、红外高度：红外线灯安装高度，不超过4米，上下俯角20度为佳，太高或太过，会使反射率低。
5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等，容易吸收红外光，使红外效果大大减弱。
6、云台安装：要牢固，转动时无晃动，检查“云台的转动范围”，是否正常，解码器安装在云台附近。
准备工具：冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳，数字万用表或指针式万用表，500V绝缘摇表准备辅材：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。
视频监控拾音器常见问题分析及处理方案
现在的监控设备不仅能录像，还能把声音记录下来，但是大部分摄像机需要安装拾音器才能记录声音，在拾音器的安装使用过程中，偶尔也会遇到一些令人头疼的问题。
今天就来给大家分析一下这些问题是怎么导致的。
一、摄像机接了拾音器但是噪音大?建议施工时采用抗干扰能力强的产品，连接线要用带屏蔽层的，接头焊接要规范，不要与高于220V的电路一起走线，这样能有效避免录音时出现电流噪音。
如果出现噪声大的问题，有可能是以下几个方面原因导致的：1. 选用的电源有问题、电压不足、或使用了普通开关电源等，都可能造成音质差。
建议选用线性稳压直流电源；2. 线材劣质、接线头不牢靠等情况，也会导致音质差、声音小并伴随很强的噪声；3. 所使用的拾音器本身没有噪声抑制处理功能。
二、摄像机接了拾音器但是没有声音?先检查接线是否正常，如果接线正确，建议用二分法来排除故障。
1.将拾音器接入到其他类型摄像机上看是否有声音，判断拾音器是否正常；2. 用手机输出声音，接入到摄像机，来判断摄像机的音频功能是否正常；3. 拾音器电源供电是否正常：拾音器需要供电才能工作，一般为+12V供电，需要确认拾音器是否上电，可通过拾音器的电源指示灯来观察。
4. 网络摄像机内部设置是否正确：网络摄像机可以设置数据流格式为(视频流和复合流)，当用到音频时需要使用复合流。
三、摄像机外接拾音器声音断断续续？这种情况一般是由于网络原因导致。
网络连接不稳定可能会导致画面或声音不连续，建议先测试下网速，如果网速是好的，再查看网线是否正常。
四、常见几种噪音及处理方案1. 交流声（嗡嗡声）：通常是由于设备、线路滤波和屏蔽不良造成的，塑料壳的设备屏蔽没有金属壳好。
建议将设备外壳通过导线接地，或者更换屏蔽性良好的线材。
2. 嗞嗞声：通常由于音频线屏蔽不良造成，建议使用屏蔽良好的屏蔽双绞线。
3. 交流声：通常由于放大器附近有电磁泄漏造成，如电源适配器、电源变压器、市电线路等。
解决方法：将放大器远离干扰源。
监控用拾音器的安装和连接
摘要:拾音器作为音频信号的采集器件，在公检法审讯、信访、会议室等需要现场监控的场所中起着重要的作用，也是智能化多媒体教室不可缺少的。
本文叙述了监控用拾音器在教室中的布线安装及与各种音频设备器件的连接。
关键词:拾音器音频安装连接拾音器是一种靠接收声音震动，将声音放大的电声学仪器。
中文名称：拾音器，学名：监听头，英文名称：AudioMonitoring。
工作原理：一个麦克风音头加上前置放大电路，输出的音频信号可直接连接在音频设备的LINE IN 或AUX IN 接口上。
拾音器按性能分有吉他拾音器和监控用拾音器，两种拾音器的构成有所不同，相应的原理也不完全一样，这里主要介绍的是监控用拾音器的安装和连接。
1拾音器的设计安装现在使用的监控拾音器一般都是数字拾音器，它内置数字降噪及浮点相位处理芯片，可以最大限度地降低噪音，还原人声，适合于性能要求高的环境。
比如审讯室，多媒体教室、录播教室等。
下面以艾力特KO-220拾音器为例来介绍监控用拾音器在多媒体教室中的安装。
这款拾音器拾音范围大、灵敏度高、无指向性、输出信号幅度大（2.5Vpp/-25dB），一般的只有0.75-1Vpp、传输距离远（3000米）；由于采用高灵敏度全指向性电容咪头，声音清晰自然；内置雷击保护、电源极性反接保护和静电保护；自适应动态降噪处理，含有高速DSP 数字信号处理器和数字降噪信号处理电路，能有效的防止语音信号失真及衰减；美国BOURNS 专用电位器，可靠音量调节等特点。
因此声音清晰，在需要现场监控的诸多场所中应用广泛。
只要严格按要求布线安装好拾音器，拾音器就能正常工作。
安装步骤：图1是KO-220的实物图，采用三线制连线。
电源正极(红)、音频正极(白)，公共地(黑)；要求是直流稳压电源DC12V （9V-18V）供电，电流强度为60mA，与之相连的传输电缆选用3芯0.5mm2RVVP 屏蔽电缆。
1.1安装位置的选择拾音器可选择安装的位置有：天花板吸顶或吊顶、墙面侧挂、桌面嵌入式、埋墙隐蔽安装。
监控摄像头安装操作规范
监控摄像头安装流程监控安装指导与注意事项A、线路安装与选材1、电源线：要选“阻燃”电缆，皮结实，在省成本前提下，尽量用粗点的，以减少电源的衰减。
2、视频线：SYV75-3线传输在300米内，75-5线传输500米内，75-7的线可传输800米;超过500米距离，就要考虑采用“光缆”。
另外，要注意“同轴电缆”的质量。
3、控制线：一般选用“带屏蔽”2*1.0的线缆，RVVP2*1.0。
4、穿线管：一般用“PVC管”即可，要“埋地、防爆”的工程，要选“镀锌”钢管。
B、控制设备安装1、控制台与机柜：安装应平稳牢固，高度适当，便于操作维护。
机柜架的背面、侧面，离墙距离，考虑到便于维修。
2、控制显示设备：安装应便于操作、牢靠，监视器应避免“外来光”直射，设备应有“通风散热”措施。
3、设置线槽线孔：机柜内所有线缆，依位置，设备电缆槽和进线孔，捆扎整齐、编号、标志。
4、设备散热通风：控制设备的工作环境，要在空调室内，并要清洁，设备间要留的空间，可加装风扇通风。
5、检测对地电压：监控室内，电源的火线、零线、地线，按照规范连接。
检测量各设备“外壳”和“视频电缆”对地电压，电压越高，越易造成“摄像机”的损坏，避免“带电拔插”视频线。
C、摄像机的安装1、监控安装高度：室内摄像机的安装高度以2.5～5米,为宜，室外以3.5～10米为宜;电梯内安装在其顶部。
2.防雷绝缘：强电磁干扰下，摄像机安装，应与地绝缘;室外安装，要采取防雷措施。
3、选好BNC：BNC头非常关键，差的BNC头，会让你生不如死，一点都不夸张。
4、红外高度：红外线灯安装高度，不超过4米，上下俯角20度为佳，太高或太过，会使反射率低。
5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等，容易吸收红外光，使红外效果大大减弱。
6、云台安装：要牢固，转动时无晃动，检查“云台的转动范围”，是否正常，解码器安装在云台附近。
监控安装流程准备工具：冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳，数字万用表或指针式万用表，500V绝缘摇表准备辅材：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。

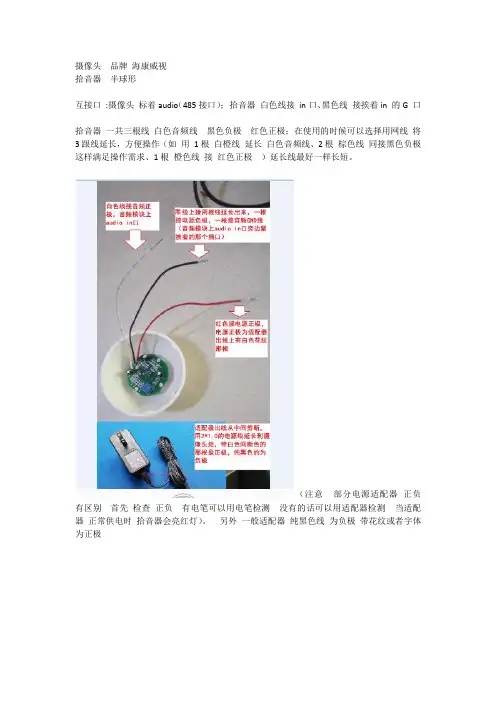

摄像头与拾音器连接说明
摄像头品牌海康威视
拾音器半球形
互接口:摄像头标着audio（485接口）；拾音器白色线接in口、黑色线接挨着in 的G 口
拾音器一共三根线白色音频线黑色负极红色正极；在使用的时候可以选择用网线将3跟线延长，方便操作（如用1根白橙线延长白色音频线、2根棕色线同接黑色负极这样满足操作需求、1根橙色线接红色正极）延长线最好一样长短。
（注意部分电源适配器正负有区别首先检查正负有电笔可以用电笔检测没有的话可以用适配器检测当适配器正常供电时拾音器会亮红灯）。
另外一般适配器纯黑色线为负极带花纹或者字体为正极
具体操作步骤
1.将12V 电源适配器从中剪断
2.将拾音器线延长，白色1根红色1根黑色2根
3.将已剪断的电源适配器重新接好，并将拾音器上红色延长线与黑色延长线（2根中
任意一根）分别与其连接(红色接正即火线黑色接负即零线、地线)
4.通电查看拾音器是否通电，如果通电拾音器内部电子板上有红灯亮起；未亮就
说明接错，将红黑连接线互换，直到红灯亮起通电为止。
5.断电将拾音器白色音频线接摄像头AUDIO in口，剩下的黑色线接紧挨摄像头
AUDIO in口旁的G口（注: 需要用上最小号一字型螺丝刀）
6.将以上步骤完成后，摄像头跟拾音器就共同使用一个电源适配器连接也没问题了。
(注意:因为配备的12V电源适配器伏数有限，根据会场实际情况可以选用网线做中间电源线网线中1236四口做信号其余做电源连接或者就近新增电源及插座)。

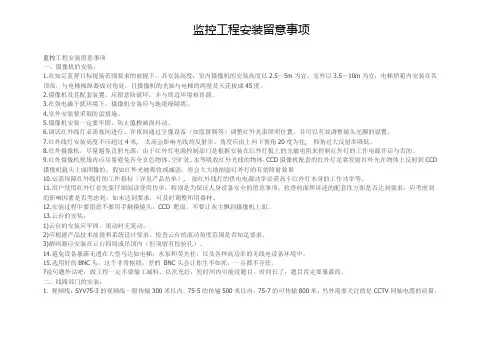

监控安装注意事项
监控工程安装留意事项监控工程安装留意事项一、摄像机的安装：1.在知足监督目标视场范围要求的前提下，其安装高度：室内摄像机的安装高度以2.5～5m为宜，室外以3.5～10m为宜；电梯轿箱内安装在其顶部，与电梯操纵器成对角处，且摄像机的光轴与电梯的两壁及天花板成45度。
2.摄像机及其配套装置，应留意防破坏，并与周边环境相协调。
3.在强电磁干扰环境下，摄像机安装应与地绝缘隔离。
4.室外安装要采取防雷措施。
5.摄像机安装一定要牢固，防止监控画面抖动。
6.调试红外线灯必需夜间进行。
在夜间通过呈像设备（如监督器等）调整红外光束照明位置。
并可以有效调整镜头光圈的设置。
7.红外线灯安装高度不应超过4米,太高会影响光线的反射率。
角度应由上向下俯角20度为佳,仰角过大反射率降低。
8.红外摄像机，尽量避免直射光源，由于红外灯电源控制部门是根据安装在红外灯板上的光敏电阻来控制红外灯的工作电源开启与否的。
9.红外摄像机视场内应尽量避免有全玄色物体、空旷处、水等吸收红外光线的物体，CCD摄像机配套的红外灯是靠发射红外光在物体上反射到CCD 摄像机镜头上成图像的，假如红外光被吸收或减弱，将会大大地削弱红外灯的有效照射效果10.必需保障红外线灯的工作指标（详见产品仿单）,如红外线灯的供电电源功率必需高于红外灯本身的工作功率等。
11.用户使用红外灯首先要仔细阅读使用仿单，特别是为保证人身设备安全的留意事项。
检查前面所讲述的配套性方面是否达到要求，应考虑到的影响因素是否考虑到，如未达到要求，可及时调整所用器材。
12.安装过程中要留意不要用手触摸镜头，CCD 靶面，不要让灰尘飘到摄像机上面。
13.云台的安装：1)云台的安装应牢固，滚动时无晃动。
2)应根据产品技术前提和系统设计要求，检查云台的滚动角度范围是否知足要求。
3)解码器应安装在云台四周或吊顶内（但须留有检验孔）。
14.避免设备暴露无遗在大型马达如电梯，水泵和荧光柱，以及各种高功率的无线电设备环境中。
安装监控的注意事项
安装监控的注意事项1、摄像机电源问题在电源选择上，应该选择具有防雷和防漏电措施，具有安全接地的设备。
常用电源类型有AC220V、AC24V>DCl2V、DC5V,使用前应先确认使用设备是何种供电类型，DC电源应具有净化功能，其标准功率应该大于系统使用总功率的1.5倍。
在线径和传输距离上，近距离建议采用RVV2*1.0电源线，远距离建议采用RW2*1.5以上电源线。
在电源衰减问题上，同一个电源适配器上挂的摄像机不能太多，否则容易造成电压不稳定。
近距离可直接采用直流供电，远距离（Ioo米以上）供电时，中间最好用交流，一般建议用一根交流220V总电源过去，再转成直流电源，变压器距摄像机近，则电流损耗就低，图像越稳定。
红外摄像机使用直流电源，功率必须满足最大功耗。
在室外场合应加防水线盒，以起到保护作用。
2、摄像机防水保护防水摄像机出现进水情况一般是安装过程中没有进行防水保护，在安装摄像机时一定要做好防水保护措施，避免无法正常使用。
3、摄像机接地指导摄像机接地包括视频接地和电源接地。
视频接地一般通过终端设备如DVR或矩阵接地，从而间接接地。
如果中间通过了光端机等视频传输设备，则建议视频接地在摄像机本地做接地处理；电源接地是指在使用开关电源等集中供电时候，交流电和直流电接地端需共地,如图：而接地标准要求接地线所用的铜芯绝缘导线和电缆，其截面不应少于6平方毫米,埋线深度不小于0.5米，接地电阻小于4欧姆。
4、网线传输距离限制摄像机建议使用超五类的或者六类的带屏蔽8芯网线，网线的传输距离理论上不能超过IoOm,实际施工中建议不要超过80m。
如果因为摄像机跟录像机之间距离较远，建议交换机的层数不要超过3层,避免因交换机层数多而造成数据丢失。
如果距离较远，可以使用光纤收发器来进行传输。
5、摄像机防雷保护监控安防工程使用的摄像机需要采用避雷措施,可有效防止6000V以下的瞬时雷击、浪涌等各类脉冲信号对设备造成的损坏。
网络摄像机加装拾音器的常见问题
随着网络摄像机的应用越来越广泛，拾音器和网络摄像机的配合也越来越多，虽然主流网络摄像机厂家的音频接口及其方案越来越成熟，效果也慢慢变好，已经逐渐和原先的硬盘录像机效果类似，但是在日常的使用中，拾音器和网络摄像机的使用还可能存在一些问题，郑州卓宁科技有限公司针对其中的问题提出了一些方法，使拾音器和网络摄像机的应用更融合。
一. 网络摄像机上面录音没有声音1. 拾音器接线不对，有时候3.5mm音频接口，有单声道和立体声区别，推荐将3.5mm音频头前端两个声道和拾音器的音频线接到一起。
2. 拾音器电源供电不正确，拾音器需要供电才能工作，一般为+12V供电，需要确认拾音器是否上电，如果上电，一般拾音器都有指示灯可以显示，确认电源灯是否显示。
并且直接在拾音器端试听拾音器是否有音频输出，当有音频输出之后再去确认网络摄像机的录音问题。
3. 网络摄像机内部设置不正确，网络摄像机可以设置数据流格式为（视频流和混合流），当用到音频时需要使用混合流。
另外，需要把网络摄像机内部的音频开关设置成开，可以先试听，当试听的时候有声音，在去确认录音是否正常。
二.网络摄像机录音后效果不好，有嘈杂声或者电流声1. 拾音器的供电问题，拾音器一般需要用线性稳压电源单独供电，有时候使用网络摄像机的电源容易引起地回路，导致有电流声，首先使用外接线性稳压电源确认效果，如果好的，则尽量用外接线性电源供电。
若不好，再找其它原因。
2. 拾音器和网络摄像机的匹配问题，网络摄像机一般可以设置成mic in 或者line in，一般需要将网络摄像机设置成line in，而不是mic in，等确认好line in之后再确认效果。
3. 网络摄像机录音参数设置不对，有些网络摄像机录音时可以设置参数，所以先试听网络拾音器的效果，等待效果确认好后再录音。
三.网络拾音器录音的声音有断续1. 网络连接不好，测试下网速问题，如果网速是好的，再查看下网线是否正常。
2. 确认使用专用软件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
监控拾音器（监听头）在安装过程中接线的几个注意事项？
1、拾音器（又称监听头）引线一般分成两芯，三芯，四芯。
例如举例：峰火（PeakFire）公司的：PK-40N（飞碟型）,PK-025N（子弹头型）。
两芯线（无源拾音器）：白色是信号的正极，屏蔽层是信号的负极。
无源拾音器不需要供电，专门为海康威视、浙江大华、华三通讯、天地伟业、科达等品牌网络摄像机及视频服务器配套音频监控产品。
三芯线（监听头）：红色代表电源的正极，白色代表信号的正极，黑色代表电源的负极及信号的负极。
例如我们峰火的：环境降噪数字拾音器PK-20N,宽动态数字监听头PK-10N,高级原声级数字拾音器WM-200N,半球型原声级数字监听头WM-100VN等。
四芯线（拾音头）：红色代表电源的正极，黑色是电源的负极，白色代表信号的正极，绿色是信号的负极，例如我们峰火的：烟感型数字拾音器WM-150N。
补充说明：WM-150N与SP-15EQ的接线方式
烟感型数字拾音器WM-150N连接线
端子1：电源正极（12V直流稳压电源）
端子2/3：公共地（电源负极和音频负极公共使用）
端子4：音频信号正极
方块型保真拾音器SP-15EQ 连接线
12 V：电源正极（12V直流稳压电源）
GND：公共地（电源负极和音频负极公共使用）
SIC ：音频信号正极
监控拾音器（监听头）怎么拉线，根据拾音器（监听头）的怎么供电而决定，通常，供电分为两种情况：
一、独立供电
红色线接电源正，黑色线一分为二，一芯接电源负极；然后把白线，黑线拉到监控中心连接硬盘录像机。
一芯接信号正极（白色），一芯接信号负责（黑色）。
二、集中供电
1、WM、PK系列没有干扰的情况下，距离不超过，300米，推荐用RVV3*0.5MM平方电缆，信号可以传输三公里没问题。
关键12V电源超过50米有衰减；超过50米，推荐用稳压15V 可调节电源，保证电源的电压稳定。
重复：红色线接电源正，黑色线一分为二，一芯接电源负极；然后把白线，黑线拉到监控中心连接硬盘录像机。
一芯接信号正极（白色），一芯接信号负责（黑色）。
补充说明：
一百个拾音器（监听头）用多少V电源，多少A电流？
WM、PK系列举例：
一个WM-100VN的额定电流是30MA，按我们的公式计算：
30MA*2*100=6000MA（毫安）
结果就出来了，我们选择15V/6A以上的电源适配器即可。
三、网络摄像机、视频服务器接法
网络摄像机音频接口常见有两种：
一种MIC IN(麦克风输入)；
一种AUDIO IN 及LINE IN（线型输入）。
针对MIC IN接口有两种接法：
1、采用无源拾音器PK-40N，PK-025N；
2、有源拾音器（监听头）PK-20N+PeakFire专用转接头PK-001（图示1）：
（图示1 PK-001）
针对AUDIO IN 及LINE IN接口：
所有的有源拾音器（监听头）都适用，反之无源拾音器不能接AUDIO IN 及LINE IN端口的IP枪。
如果是LINE IN,AUDIO IN(线性输入），则用我们的
PK-20N,10N,WM-100VN,WM-200N 等根据客户需求而定。
（微型数字、针孔数字、宽动态数字、环境降噪数字等品种）。
特好消息：市面所有的监控拾音器（监听头）都是有源，不能匹配网络摄像机的音频输入接口（MIC IN），只能接LINE IN或者AUDIO IN；反之，所有的有源拾音器加PK-001组合可以接入网络摄像机及网络视频服务器MIC IN 接口。
附件1、音频设备安装示意图例
附件2、音频疑难问题解决方案一（解决阻抗不匹配）
附件3、音频疑难问题解决方案二（解决MIC IN接入方式）。
