光纤通信网络拓扑结构
SDH基本的网络拓扑结构
SDH基本的网络拓扑结构SDH网是由SDH网元设备通过光缆互连而成的，网络节点（网元）和传输线路的几何排列就构成了网络的拓扑结构。
网络的有效性（信道的利用率）、可靠性和经济性在很大程度上与其拓扑结构有关。
网络拓扑的基本结构有链形、星形、树形、环形和网孔形，如图1-1所示。
1.链形网此种网络拓扑是将网中的所有节点一一串联，而首尾两端开放。
这种拓扑的特点是较经济，在SDH网的早期用得较多，主要用于专网（如铁路网）中。
2.星形网此种网络拓扑是将网中一网元做为特殊节点与其他各网元节点相连，其他各网元节点互不相连，网元节点的业务都要经过这个特殊节点转接。
这种网络拓扑的特点是可通过特殊节点来统一管理其它网络节点，利于分配带宽，节约成本，但存在特殊节点的安全保障和处理能力的潜在瓶颈问题。
特殊节点的作用类似交换网的汇接局，此种拓扑多用于本地网（接入网和用户网）。
(a) 链形(b)星形(c) 树形(d) 环形(e) 网孔形TMTMTMTMTM TM TMTMTMTMADMADMADMADMADMADMADMADMDXC/ADMDXC/ADMDXC/ADMDXC/ADMDXC/ADMDXC/ADM 图1-1基本网络拓扑图3.树形网此种网络拓扑可看成是链形拓扑和星形拓扑的结合，也存在特殊节点的安全保障和处理能力的潜在瓶颈。
4.环形网环形拓扑实际上是指将链形拓扑首尾相连，从而使网上任何一个网元节点都不对外开放的网络拓扑形式。
这是当前使用最多的网络拓扑形式，主要是因为它具有很强的生存性，即自愈功能较强。
环形网常用于本地网（接入网和用户网）、局间中继网。
2.网孔形网将所有网元节点两两相连，就形成了网孔形网络拓扑。
这种网络拓扑为两网元节点间提供多个传输路由，使网络的可靠更强，不存在瓶颈问题和失效问题。
但是由于系统的冗余度高，必会使系统有效性降低，成本高且结构复杂。
网孔形网主要用于长途网中，以提供网络的高可靠性。
当前用得最多的网络拓扑是链形和环形，通过它们的灵活组合，可构成更加复杂的网络。
光纤通信系统中的拓扑优化算法研究
光纤通信系统中的拓扑优化算法研究随着信息技术的迅猛发展，各种数字化应用的需求日益增加，信息传输量也日益增加。
传统的铜缆结构已经无法满足这种大容量、高速率和长距离的通信需求，因此光纤通信技术应运而生。
作为数字信息传输的主要方式，光纤通信具有带宽宽、抗干扰能力强等特点，在现代通信中已经占据了重要的位置。
但是，光纤通信的有效性和可靠性不仅取决于光纤本身的性能，也取决于网络拓扑结构的优化。
该文将会介绍光纤通信系统中拓扑优化算法的研究进展。
一、光纤通信网络的基本结构光纤通信网络的拓扑结构通常是一个由许多设备组成的网络。
这些设备包括路由器、传输设备、交换机和光纤等。
在这个复杂的网络结构中，确保信息的正确和及时传递是通信网络设计的核心问题。
因此，优化拓扑结构至关重要。
1.1 点对点连接光纤通信网络的基本结构是点对点连接。
这种连接是基于单个通信链路的，不涉及任何其他设备。
这种连接是光纤通信最简单、最基本的形式，常见的是某个设备与交换机之间的连接。
1.2 点对多点连接点对多点连接是指多个设备（接收器）连接到一个发送器上，以实现广播和组播。
这个结构形式在多媒体应用（比如视频会议）的场景中很常见。
1.3 环形连接环形连接是由多个设备连接在一起，形成一个圆。
每个设备即作为接收器，同时作为发送器，因此可以在任何一个位置传递数据。
在环形连接中，数据可以按任何方向流动，从一个位置到同等的另一个位置。
这种拓扑结构并不常见，而且在实现中比较复杂。
1.4 次级环形连接次级环形连接是一种包含多个环的拓扑结构，它是环形连接的扩展。
次级环形连接设计带来的优点在于连接更灵活，同时可以分别组合和管理每个环。
1.5 多层结构连接多层结构连接是为了实现大型网络而设计的拓扑结构。
这种结构层次分明，表现出高度的灵活性。
具有良好的扩展性和灵活性，可以适应复杂多变的应用场景。
二、拓扑优化算法的研究在以上基本结构中，如何设计出适合通信的拓扑结构，进一步优化拓扑结构，以满足不同的通信需求，已成为本领域研究的一个关键任务。
光纤通信网络的拓扑结构与传输性能分析
光纤通信网络的拓扑结构与传输性能分析光纤通信网络是目前通信领域中最常用的传输媒介之一，不仅具有高速、大容量的优势，而且具备低损耗、长距离传输的特点。
在光纤通信网络中，拓扑结构和传输性能是两个关键因素。
本文将对光纤通信网络的拓扑结构与传输性能进行分析，并探讨其对网络传输的影响。
一、光纤通信网络的拓扑结构光纤通信网络的拓扑结构可以影响网络的可靠性、可扩展性和传输效率。
常见的光纤通信网络拓扑结构包括星型、环形、网状和总线等。
1. 星型拓扑结构星型拓扑结构是光纤通信网络中最常见的结构之一。
在该结构中，中心节点连接多个外围节点，外围节点之间没有直接连接。
该结构具备以下优点：易于管理、容易扩展、故障隔离能力强。
然而，星型拓扑结构也存在一些局限，例如中心节点故障会导致整个网络中断。
2. 环形拓扑结构环形拓扑结构是将网络中的节点按照环的形式相互连接而形成的一种结构。
在该结构中，任意两个节点之间都有直接连接。
环形拓扑结构的优势在于：节点连接方式简单、具备较好的传输性能。
然而，环形拓扑结构也存在一些不足，例如节点故障容易导致信号传输中断、拓展性较差。
3. 网状拓扑结构网状拓扑结构是一种多对多的连接方式，所有节点都直接相连。
该结构具备较好的传输容量和冗余性，可以提供高度可靠的网络连接。
然而，网状拓扑结构的不足在于：连接复杂度高、扩展性差。
同时，网状结构中节点之间的物理距离较长，可能导致传输延迟增加。
4. 总线拓扑结构总线拓扑结构是将所有节点连接在一条通信线上的结构。
该结构具有简单、易于维护的优势。
然而，在总线拓扑中，节点间共享同一条传输线，因此传输容量受限。
同时，网络中任何一个节点故障都会导致整个网络中断。
综上所述，不同的光纤通信网络拓扑结构具有各自的优缺点，应根据具体需求选择合适的拓扑结构。
二、光纤通信网络的传输性能分析光纤通信网络的传输性能可以通过多个指标来评估，包括传输距离、带宽、时延、稳定性等。
1. 传输距离光纤通信网络具有较长的传输距离，通常可以达到数十公里甚至上百公里。
光纤通信网络中的传输性能优化与拓扑结构优化

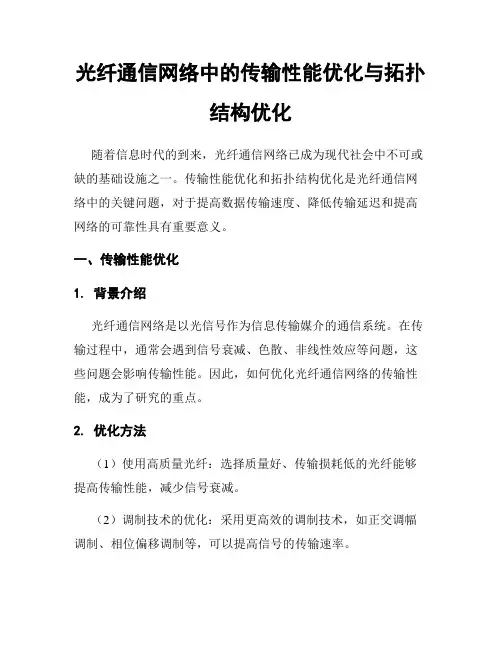

光纤通信网络中的传输性能优化与拓扑结构优化随着信息时代的到来，光纤通信网络已成为现代社会中不可或缺的基础设施之一。
传输性能优化和拓扑结构优化是光纤通信网络中的关键问题，对于提高数据传输速度、降低传输延迟和提高网络的可靠性具有重要意义。
一、传输性能优化1. 背景介绍光纤通信网络是以光信号作为信息传输媒介的通信系统。
在传输过程中，通常会遇到信号衰减、色散、非线性效应等问题，这些问题会影响传输性能。
因此，如何优化光纤通信网络的传输性能，成为了研究的重点。
2. 优化方法（1）使用高质量光纤：选择质量好、传输损耗低的光纤能够提高传输性能，减少信号衰减。
（2）调制技术的优化：采用更高效的调制技术，如正交调幅调制、相位偏移调制等，可以提高信号的传输速率。
（3）信号增强技术：通过使用光纤放大器、光纤非线性效应补偿器等设备，可以增强信号的强度和质量。
（4）采用优化算法：利用优化算法，对光纤通信网络的传输路径进行优化，同时考虑传输距离、信号质量等因素，以提高传输性能。
3. 成果与挑战通过以上的优化方法，光纤通信网络的传输性能得到了有效的提升。
例如，采用高质量光纤和优化算法，可以将传输速率提高到TB级别。
然而，随着传输速率的不断增加，光纤的色散、非线性效应等问题也越来越凸显，给传输性能优化带来了新的挑战。
因此，未来需要继续研究和探索新的优化方法，以进一步提升光纤通信网络的传输性能。
二、拓扑结构优化1. 背景介绍拓扑结构是指通信网络中节点之间的连接方式和布局方式。
不同的拓扑结构对于网络的带宽利用率、延迟以及可靠性等方面有着重要的影响。
因此，优化光纤通信网络的拓扑结构对于提高网络性能具有重要的意义。
2. 优化方法（1）选择合适的拓扑结构：不同的拓扑结构适用于不同规模和应用场景的网络。
例如，星型拓扑结构适用于小规模网络，而网状拓扑结构适用于大规模网络。
（2）考虑容错性：容错性是指在网络中出现节点或链路故障时，网络仍能够正常运行的能力。
关于光纤的基础知识
关于光纤的基础知识一、光纤接入网的拓朴结构电信网络最基本的拓朴结构有线形、星形和环形，由这3种基本结构组合而成的有双星形。
环形／星形、双环形、树形、网状网等等。
其中线形、星形（包括多星形）、树形、网状网结构是适用于光纤接入网的拓朴结构。
1．线形网络结构上、下业务灵活，可以节省光纤，简化设备，因此有广泛的应用前景。
2星形网络结构无论是其容量还是其业务服务内容都可以根据需要进行扩容、升级；并且，多星形结构馈线部分的复用系数很大，所以，采用星形类结构，可以大大节省光纤数量和建设成本，是光纤投入网发展中最主要的网络拓朴结构。
3．树形网络结构适用于广播式信息传递，其应用有一定的局限性。
但是在有线电视或采用TDMA或CDMA技术的电信光源光网络（PON）中有很大的应用前景。
4网状网结构经济、灵活、维护运行费用低，网络升级方便，在接入网中具有很大的优越性。
二、光纤用户接入系统的组成目前，接入网的用户终端设备都属于电气设备（如计算机。
电话机、传真机、电话机等），所以在局端和用户端之间，以光波作为载波，光纤作为传输媒介时，在两端都要进行光信号与电信号之间的转换。
光通信系统的组成主要有光源、光纤、光检测器。
发端的光源在电信号的作用下，发出与之时应的光信号，完成电／光转换的任务。
常用的光源有半导体激光二极管和半导体发光二极管。
接收端收到从发端经过光纤送来的光载波时，首先由光检测器把收到的光信号转换成对应的电信号，再经过放大均衡，还原成所需要的电信号。
可见，光检测器是光信号接收的关键器件。
在光纤通信中，常用的光检测器有PIN光电二极管和雪崩光电二极管。
光纤在信号的传输过程中起着媒介的作用。
光纤按其传输模式可分为单模光纤和多模光纤。
在光纤中只能传送一个模式时称为单模光纤，同时传送多个模式时称为多模光纤。
目前，在光纤通信系统中使用的载波波长有3个：0.85pm、1.31pm、1.55pm。
第1代光纤通信系统使用的是0.85pm波长，多模光纤；第2、3代光纤通信系统使用的是1.31pm 波长，多模光纤和单模光纤；最新的第4代光纤通信系统是用1.55pm波长，单模光纤。
光子学技术在光通信网络中的拓扑结构设计
光子学技术在光通信网络中的拓扑结构设计光通信网络作为现代通信系统中重要的一环，以其高速、大容量、低损耗的特点，在信息传输中扮演着重要的角色。
而光子学技术则是支撑光通信网络高效运行的关键基础技术之一。
拓扑结构设计作为光通信网络的关键环节之一，对网络的性能和可靠性有着决定性的影响。
本文将就光子学技术在光通信网络中拓扑结构设计的原理、方法和应用进行讨论。
首先，我们需要了解什么是光子学技术。
光子学技术是指利用光子学原理研究、开发和应用的科学技术，包括光通信、光传感、光计算等领域的相关技术。
光子学技术以光子作为信息传输的载体，通过光的传输、处理和调控实现信息的传递和处理。
在光通信网络中，光子学技术使得我们能够以光速传输大量数据，从而满足现代通信中对带宽和传输速度的需求。
拓扑结构设计是指在网络或系统中确定节点之间连接方式的过程。
在光通信网络中，拓扑结构设计是光信号传输的基础，决定了数据在网络中的传输路径和节点之间的连接方式。
良好的拓扑结构设计可以提高网络的可靠性、容量和性能。
常见的拓扑结构包括星形拓扑、环形拓扑、网状拓扑和树状拓扑等。
在光通信网络中，基于光子学技术的拓扑结构设计可以通过以下几种方法实现：1. 光开关技术：通过光开关技术，可以实现光信号在不同节点之间的灵活转接和切换。
光开关技术可以根据网络的拓扑结构需求，实现光信号在不同节点之间的动态路由和调度，提高网络的灵活性和性能。
2. 光纤布线设计：良好的光纤布线设计可以有效降低信号的损耗和干扰，提高信号传输的可靠性和性能。
在光通信网络中，需要合理规划光纤的布线路径，避免光纤的交叉和过长路径，同时考虑纤芯数和带宽需求，以满足网络的传输要求。
3. 光网络节点的选址：光网络节点选址的合理性对整个网络的拓扑结构设计至关重要。
光网络节点的选址应该考虑到光纤线路的长度、拓扑结构的规模和容量，以及节点之间的互连性。
合理的节点选址可以减少光纤线路的长度，降低信号传输的延迟和损耗，提高网络的传输效率。
pon的拓扑结构
pon的拓扑结构PON的拓扑结构Passive Optical Network（PON）是一种新型的光纤接入技术，其拓扑结构包含了OLT（Optical Line Terminal）、ODN（Optical Distribution Network）和ONU（Optical Network Unit）。
这种结构使得光纤网络能够高效地传输数据，并为用户提供更快速的上网体验。
让我们来了解一下PON的拓扑结构中的各个部分。
OLT是光线终端，负责将光信号转换为电信号，然后发送到用户家中。
ODN是光纤分布网络，负责将光信号从OLT传输到用户家中的ONU。
而ONU则是光网络单元，负责将接收到的光信号转换为电信号，然后再传输到用户设备上。
这种结构让数据能够高效地在光纤网络中传输，确保用户能够获得更快速的网络连接。
在PON的拓扑结构中，OLT起着核心作用，它连接着整个光纤网络。
通过OLT，运营商可以控制整个网络的传输速度和质量，确保用户能够获得稳定的网络连接。
同时，ODN起着承载作用，它将光信号从OLT传输到用户家中的ONU。
ODN的设计直接影响着网络的传输速度和质量，因此需要保证ODN的质量和稳定性。
而ONU则是连接着用户设备的关键部分，它将接收到的光信号转换为电信号，然后再传输到用户设备上。
ONU的性能直接影响着用户的网络体验，因此需要保证ONU的稳定性和高效性。
在PON的拓扑结构中，每个部分都起着重要的作用，缺一不可。
只有当OLT、ODN和ONU都正常工作时，用户才能获得高质量的网络连接。
因此，在设计和建设PON的拓扑结构时，需要保证每个部分都能够正常工作，并且能够高效地传输数据。
只有这样，用户才能获得更快速的上网体验。
总的来说，PON的拓扑结构是一种高效的光纤接入技术，能够为用户提供更快速的网络连接。
通过优化OLT、ODN和ONU之间的连接关系，可以确保用户能够获得稳定的网络连接，享受更快速的上网体验。
光纤通信技术的网络拓扑结构与性能优化
光纤通信技术的网络拓扑结构与性能优化光纤通信技术是一种利用光信号传输数据的通信技术，由于其带宽大、传输速度快、抗干扰能力强等特点，已成为当今通信领域的主流技术。
在光纤通信网络中，网络拓扑结构是其中一个关键因素，能够决定网络的可靠性、灵活性和传输效率。
而性能优化则旨在提高光纤通信系统的传输速率、降低时延和提高可靠性。
本文将首先介绍光纤通信技术的网络拓扑结构，然后重点探讨如何通过优化网络拓扑结构来提高系统性能。
一、光纤通信技术的网络拓扑结构光纤通信网络的拓扑结构可分为星型、环形、总线型和网状型等几种类型。
各种网络拓扑结构在不同的应用场景下具有不同的优势和劣势。
1. 星型拓扑结构：星型拓扑结构是将所有节点都连接到一个中央节点的结构。
该结构具有简单、易于管理和扩展的特点，但是中央节点的故障会导致整个网络的瘫痪。
2. 环形拓扑结构：环形拓扑结构是将所有节点按照环形连接起来的结构。
该结构具有低延迟、高可靠性和可扩展性，但是故障节点可能会导致整个环路中断。
3. 总线型拓扑结构：总线型拓扑结构是所有节点都连接到一根总线上的结构。
该结构具有简单、低成本的特点，但是总线故障或节点增多可能会导致传输性能的下降。
4. 网状拓扑结构：网状拓扑结构是所有节点之间通过多条链路连接起来的结构。
该结构具有高可靠性、灵活性和容错能力，但是节点之间的连接关系复杂，增加了管理和维护的难度。
二、优化网络拓扑结构以提高性能为了提高光纤通信系统的性能，我们可以通过优化网络拓扑结构来减小时延、提高传输速率和增强网络的可靠性。
以下是几种常见的优化方法：1. 引入光纤环路：在星型或总线型拓扑中引入光纤环路可以提高网络的可靠性和容错能力。
当某条链路或节点出现故障时，数据可以通过其他路径继续传输，不会影响整个网络的正常运行。
2. 优化链路质量：光纤通信系统中，链路质量对传输性能有着重要的影响。
通过选择高质量的光纤材料、采用合适的光纤连接技术以及定期检测和维护链路，可以提高传输速率和降低传输时延。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
碰撞信号
发送总线 上的信号
另一种星形耦合器
输入光纤 BA PA N×2 星形 耦合器 光转发 2× N 星形 耦合器 输出光纤
BA
PA
光转发
复合总线结构
• （略）
网络性能参数
— 网络可扩展性 — 可到达性 — 比特率 — 实时性 — 误码率 — 有效利用率 — 保密性
T R R T
双环网
① 光传输方向
R T T R R T T R
② ③
① 正常状态
T R R T
② 旁路节点 光传输方向 ③ 回接
无源星形总线（1）
N-1
R R R R
2
T
1
T
N×N 星形耦合器
N
T
N-1
T
N-1
对称传输型星形耦合器构成的无源星形总线网
无源星形总线（2）
T 1 R 1 2 N-1 熔融区 N T N R Y形耦合器
P3 = − 10 log P1
P2 + P3 L I = − 10 log P1
利用定向耦合器作为基本元件构成网络
1
1/2 1/2
1/4 1/4 1/4 1/4
4个2× 2定向耦合器构成4×4星形耦合器
利用Y形耦合器构成广播网络
主节点
1 2
3 4
5 6
7 8
由多个 Y形耦合器构成1× N广播网络
利用反射型星形耦合器构成的星形总线网络
有源星形总线
光接收机1 接 收 总 线 碰撞检测 1MHz振荡器 发 送 总 线 光接收机2 光接收机 N 光接收机模块 输 入 光 纤
光发送机模块
光发送机1 光发送机2 输 出 光 纤
光发送机 M
集中碰撞检测原理
光接收机i 的接收信号 光接收机i 的检测信号 光接收机j 的接收信号 光接收机j 的检测信号
无源线形总线（1）— — U形总线网
1
2 4
吸收器
2 3 T 1 R T 2 R T N R 1
（1）总线的总损耗 （2）对光接收机的动态范围要求
无源线形总线（2）— — S形总线网
吸收器
1
2 4 1 3 T 1 R T 2 R T N R 2
吸收器
无源线形总线（3）— — 双向总线网
环形拓扑结构 — —
第二章 光纤通信网络拓扑结构
— 光纤通信网络的几种拓扑结构 — 各种拓扑结构的网络性能
定向耦合器
（ 1）通过损耗（ dB）
1 4 P4 2× 2定向耦合器 P3 P1 P2 2 3
L
ideal THP
P2 = − 10 log P1
（ 2）抽头损耗（ dB）
L
（ 3）插入损耗（ dB）
ideal T AP
