预作用报警阀组成
预作用说明书ZSFY
ZSFY系列预作用报警阀组操作使用说明书萃联（中国）消防装备制造有限公司地址：成都市温江区“成都海峡两岸科技园”新华大道一段八号中消集团产业基地电话：传真：：搬运过程中不能着力于管道上，否则易造成管道的损坏和渗漏。
产品介绍:该装置由湿式报警阀、雨淋报警阀、相应的管道以及气压维护装置组成。
预作用系统将火灾探测和自动喷水灭火系统结合起来，对保护对象起双重保护作用。
未发生火灾时，系统侧管路充气，雨淋报警阀将水封闭于供水管路内，发生火灾后，控制中心向电磁阀发出启动信号，阀门打开，系统转为湿式管网。
工作原理：未工作时系统侧充满～×105Pa的低压压缩空气，压缩空气用于监测管路是否损坏和泄漏，也避免水渍损失和管路冻结。
一旦发生火灾，预作用报警阀组上的电磁阀接受到启动信号，电磁阀打开，隔膜室泄压，隔膜开启,水进入管网，短时间内完成充水过程，同时水力警铃报警。
如火灾进一步发展，则喷头爆裂喷水，水力警铃将持续报警。
雨淋报警阀隔膜腔内水压的高低控制着隔膜的启闭，当打开电磁阀或由手动打开紧急手动快开阀使隔膜腔内水压下降，隔膜被供水压力顶开，水流进入系统侧管网灭火。
雨淋报警阀设有防复位装置，当隔膜腔内的水压一经泄压后，无论电磁阀或手动快开阀是否重新被关闭，隔膜压力腔均不能重新升压，雨淋报警阀仍保持开启，可保证灭火过程中不会因电磁阀突然断电关闭使预作用报警阀组重新关闭，灭完火后，须由工作人员将复位球阀打开才能使压力腔重新升压。
若接到火灾信号后能及时将火控制住，则闭式喷头就不会打开喷水，再将预作用报警阀组关闭，排空管路中的水，恢复充气状态。
待命状态下，管路中的气压值由气体减压阀维持控制，正常和微小泄漏可由气体减压阀补充气压，使气压维持恒定。
由于空气压缩机的送气量是一个定数，气体是经限流孔进入管网。
当管路发生喷头破裂或大的泄漏，气压下降到一定值时，低压报警压力表打开向控制中心发出低气压报警电信号。
预作用报警阀组上端部分的湿式报警阀，用于封闭管网中的气压，以免气压通过下端雨淋报警阀上的自动滴水阀泄漏出去。

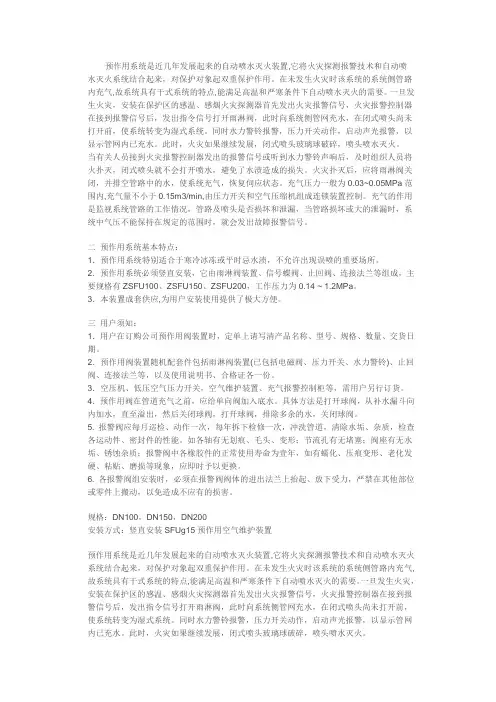

预作用阀组简介
预作用系统是近几年发展起来的自动喷水灭火装置,它将火灾探测报警技术和自动喷水灭火系统结合起来，对保护对象起双重保护作用。
在未发生火灾时该系统的系统侧管路内充气,故系统具有干式系统的特点,能满足高温和严寒条件下自动喷水灭火的需要。
一旦发生火灾，安装在保护区的感温、感烟火灾探测器首先发出火灾报警信号，火灾报警控制器在接到报警信号后，发出指令信号打开雨淋阀，此时向系统侧管网充水，在闭式喷头尚未打开前，使系统转变为湿式系统。
同时水力警铃报警，压力开关动作，启动声光报警，以显示管网内已充水。
此时，火灾如果继续发展，闭式喷头玻璃球破碎，喷头喷水灭火。
当有关人员接到火灾报警控制器发出的报警信号或听到水力警铃声响后，及时组织人员将火扑灭，闭式喷头就不会打开喷水，避免了水渍造成的损失。
火灾扑灭后，应将雨淋阀关闭，并排空管路中的水，使系统充气，恢复伺应状态。
充气压力一般为0.03~0.05MPa范围内,充气量不小于0.15m3/min,由压力开关和空气压缩机组成连锁装置控制。
充气的作用是监视系统管路的工作情况，管路及喷头是否损坏和泄漏，当管路损坏或大的泄漏时，系统中气压不能保持在规定的范围时，就会发出故障报警信号。
二预作用系统基本特点：1．预作用系统特别适合于寒冷冰冻或平时忌水渍，不允许出现误喷的重要场所。
2．预作用系统必须竖直安装，它由雨淋阀装置、信号蝶阀、止回阀、连接法兰等组成，主要规格有ZSFU100、ZSFU150、ZSFU200，工作压力为0.14 ~ 1.2MPa。
3．本装置成套供应,为用户安装使用提供了极大方便。
三用户须知：1．用户在订购公司预作用阀装置时，定单上请写清产品名称、型号、规格、数量、交货日期。
2．预作用阀装置随机配套件包括雨淋阀装置(已包括电磁阀、压力开关、水力警铃)、止回阀、连接法兰等，以及使用说明书、合格证各一份。
3．空压机、低压空气压力开关，空气维护装置、充气报警控制柜等，需用户另行订货。
预作用报警阀工作原理
预作用报警阀工作原理
报警阀是一种常见的安全阀，用于监测并报警系统中的压力异常。
其工作原理是通过感应压力的变化来实现报警功能。
报警阀通常由主体部分、弹簧、活塞、调节阀和报警装置等组成。
当系统中的压力超过设定值时，压力通过主体部分传递到调节阀，压力作用在活塞上导致活塞发生位移。
活塞的位移进一步调整弹簧的压缩程度，从而达到控制报警阀开合的目的。
当报警阀处于正常工作状态时，压力控制在设定值以下，活塞处于稳定位置，弹簧与活塞的力平衡。
一旦系统压力超过设定值，活塞将发生位移，弹簧的压力无法平衡，调节阀将打开，使压力得到释放。
报警装置部分包含声音报警、光纤报警、控制室报警等。
当报警阀开启时，报警装置会发出特定的声音或光信号，提醒操作人员系统存在异常，需要采取相应的措施。
总的来说，报警阀工作原理是通过感应压力变化来控制活塞位移，进而控制压力的释放，同时通过报警装置发出警示信号，确保系统在超过设定压力时能及时报警，提醒操作人员采取相应措施，保障系统安全运行。
预作用报警阀
雨淋阀也可以和泡沫系统组合成泡沫雨淋系统，用于扑救有爆炸性燃烧危险的液体火灾。
在管路配置上都装有紧急手动带锁球阀(9)作为辅助开关。
湿式控制系统：
100 440 750 600 8-φ18 16-M16X135
150 480 800 680 8-φ22 16-M20X140
200 580 850 780 12-φ22 24-M20X150
4、雨淋阀的两种性能特点
1)在系统侧管网上都装有开式喷头，一旦打开雨淋阀则整个保护区的喷头都同时喷水，所以它能扑灭迅速蔓延、燃烧猛烈的有易燃易爆物场所发生的火灾。
3)一旦有紧急情况，火灾报警系统未能探测到火灾时，可以通过打开紧急手动带锁球阀(9)，使雨淋阀的控制腔泄压，从而打开雨淋阀。
报警：
雨淋报警阀开启后，水力警铃开始报警，同时压力开关动作，传递信号给控制箱，从而启动水泵或声光报警器。
复位：
关闭电磁阀(6)及手动紧急带锁球阀(9)和关闭放水球阀及其它作用管路球阀，从而使雨淋报警阀关闭，雨淋阀关闭的时间可能需要几分钟，此时打开加速复位球阀(5)，雨淋阀很快就复位。然后将各阀门置于准备工作状态位置(见8.产品结构原理图)。
5.3、各控制阀的出水口应通过适当口径的镀锌管连接到适当的排水管道上。
5.4、雨淋报警阀的进出口应安装信号隔离阀，建议使用本公司生产的信号蝶阀。这样在维修保养雨淋报警阀时更方便。
5.5、电磁阀应通过控制模块连接到控制柜上，当发生火灾时，驱动该电磁阀的电信号应一直保持，直到火灾停止该信号才能停止。该信号为直流24V。
预作用说明书ZSFY
ZSFY系列预作用报警阀组操作使用说明书萃联（中国）消防装备制造有限公司地址：成都市温江区“成都海峡两岸科技园”新华大道一段八号中消集团产业基地电话：82688777 传真：：搬运过程中不能着力于管道上，否则易造成管道的损坏和渗漏。
产品介绍:该装置由湿式报警阀、雨淋报警阀、相应的管道以及气压维护装置组成。
预作用系统将火灾探测和自动喷水灭火系统结合起来，对保护对象起双重保护作用。
未发生火灾时，系统侧管路充气，雨淋报警阀将水封闭于供水管路内，发生火灾后，控制中心向电磁阀发出启动信号，阀门打开，系统转为湿式管网。
工作原理：未工作时系统侧充满0.3～0.5×105Pa的低压压缩空气，压缩空气用于监测管路是否损坏和泄漏，也避免水渍损失和管路冻结。
一旦发生火灾，预作用报警阀组上的电磁阀接受到启动信号，电磁阀打开，隔膜室泄压，隔膜开启,水进入管网，短时间内完成充水过程，同时水力警铃报警。
如火灾进一步发展，则喷头爆裂喷水，水力警铃将持续报警。
雨淋报警阀隔膜腔内水压的高低控制着隔膜的启闭，当打开电磁阀或由手动打开紧急手动快开阀使隔膜腔内水压下降，隔膜被供水压力顶开，水流进入系统侧管网灭火。
雨淋报警阀设有防复位装置，当隔膜腔内的水压一经泄压后，无论电磁阀或手动快开阀是否重新被关闭，隔膜压力腔均不能重新升压，雨淋报警阀仍保持开启，可保证灭火过程中不会因电磁阀突然断电关闭使预作用报警阀组重新关闭，灭完火后，须由工作人员将复位球阀打开才能使压力腔重新升压。
若接到火灾信号后能及时将火控制住，则闭式喷头就不会打开喷水，再将预作用报警阀组关闭，排空管路中的水，恢复充气状态。
待命状态下，管路中的气压值由气体减压阀维持控制，正常和微小泄漏可由气体减压阀补充气压，使气压维持恒定。
由于空气压缩机的送气量是一个定数，气体是经限流孔进入管网。
当管路发生喷头破裂或大的泄漏，气压下降到一定值时，低压报警压力表打开向控制中心发出低气压报警电信号。
ZSFY预作用报警阀组使用说明书
3．空气压缩机
该空气压缩机为活塞式，出气压力高、排气量大、噪声低，并且具有
体积小、重量轻，能长时间持续工作等特点，为系统管网提供低压监控气
体。
额定压力
0.8MPa
排气量
100L/min
电压
AC220V
频率
50Hz
功率
1.1KW
重量
15Kg
若长时间停电时，用户可用带减压阀及控制装置的高压氮气瓶、氮
气罐来代替空气压缩机，作为系统的备用供气装置，以保证系统管网气
④当系统启动向管网充水时，由于单向阀的作用，不会使喷淋管网 中的水倒灌入气压维持装置。
（3）使用说明： ①安装时注意单向阀的箭头方向，应指向预作用报警阀组（喷淋管 网）； ②对系统管网进行冲气上压时，应打开旁通球阀，以节约时间，上压 后应将旁通球阀关闭； ③ 压力变送器的电源采用 DC24V，以确保人身安全，及便于控制中 心监控。
膜片室供水阀（常开）
灌水漏斗 灌水漏斗闸阀（常 闭）
接压力开关
压力变送器 快速充气旁通阀（常 闭） 报警管路阀（常开） 充气球阀（常 开） 雨淋报警 阀 警铃试验阀（常 闭） 排水阀（常闭）
空气压缩机 注水阀（常闭）
报警管路排水阀（常 闭）
进水总管
排水总管
性能
型号
公称直径（mm） 额定工作压力（MPa）
（0.03-0.05MPa）控制电磁阀的打开与关闭； ③当管网气压低于 0.03MPa 时， 压力变送器有反馈信号传送至控
制装置，控制装置将打开电磁阀补气，当管网气压高于 0.05MPa 时， 压 力变送器有反馈信号传送至控制装置，控制装置将关闭电磁阀；
6
③当喷淋管网中喷头或管道等泄漏时，由于节流孔的作用，管网压 力迅速降低，当气压低于 0.02MPa 时，压力变送器有反馈信号传送至控制 装置，控制装置发出低压报警信号，当气压高于 0.06MPa 时，压力变送器 有反馈信号传送至控制装置，控制装置发出高压报警信号；
预作用报警阀组
预作用报警阀组
尊敬的用户，我理解您的需求。
关于预作用报警阀组，我们将根据您的要求，在文中不使用标题，并确保文中没有相同的文字重复。
以下是预作用报警阀组的描述：
预作用报警阀组是一种用于监测并报警液压系统中压力异常的装置。
它由预作用阀、报警阀和报警装置组成。
预作用阀是一种通过调整阀芯位置来改变液压系统压力的装置。
它通过对阀芯施加预先设定的力量，可以提前开启或关闭流量。
预作用阀通常采用液压压送、弹簧压送或电磁压送等方式来实现。
报警阀是一种能够感应到系统压力异常并发出警报的装置。
当液压系统的工作压力超过设定的警戒压力时，报警阀会自动开启，将高压油液引至报警装置。
报警装置通常是一种声光报警器，用于向操作员发出警报信号。
当系统压力异常时，报警器会发出声音和闪光，提醒操作员注意并采取相应的措施，以防止压力过高对系统产生危害。
预作用报警阀组广泛应用于各种液压系统中，特别是在需要保护液压设备和工作人员安全的场合。
它可以及时发现并报警系统压力异常，有效预防事故的发生，保障系统的稳定运行。
希望以上信息对您有所帮助。
如果您还有其他问题，欢迎继续提问。
预作用报警阀组工作原理
预作用报警阀组工作原理
预作用报警阀组是一种用于管道系统中的安全装置，它的主要作用是在管道系统出现超压或过热现象时发出警报信号，以提醒操作人员及时采取措施避免设备事故的发生。
下面将为大家详细介绍预作用报警阀组的工作原理。
1. 组成部分
预作用报警阀组由预作用报警阀和报警设备两部分组成。
预作用报警阀通常由预设压力和流量的调节阀组成，而报警设备包括报警信号控制器和报警器。
2. 工作原理
预作用报警阀组的工作原理基于预设压力和流量范围来实现。
当管道系统中的压力或流量超出预设范围时，预作用报警阀会对此做出反应，并触发报警装置。
首先，预设置的压力调节阀会监测管道系统中的压力，并将其保持在一个合适的范围内。
当管道系统中的压力低于预设值时，通常由阀门打开，使得压力得以升高。
相反，当管道系统中的压力高于预设值时，阀门会关闭，以降低管道中的压力。
其次，预作用报警阀组中的流量调节阀会监测管道系统中的流量，并确保其保持在预设范围之内。
如果管道系统中的流量过大或过小，阀门将相应地调整以使流量保持在合适的范围内。
当管道系统中的压力或流量超过预设范围时，预作用报警阀会自动触发报警设备。
报警信号控制器会接收到阀门发出的警报信号，并通过报警器发出声光警报。
操作人员在听到或看到该警报后，应立即采取相应的措施，以防止设备事故的发生。
总结：
预作用报警阀组是管道系统中的一种安全装置，它能够通过预设压力和流量范围来监测管道系统的工作状态，并在超出预设范围时发出报警信号。
通过及时的警报，操作人员可以快速采取措施来避免设备事故的发生，保护人员和设备的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
预作用报警阀组成
预作用报警阀组组件：
雨淋阀阀体、湿式报警阀、手动快开阀、自动滴水阀、水力警铃、压力表（供气侧）、压力表（供水侧）、报警管路控制阀（常开）、电磁阀、系统侧控制阀（信号阀）、供水侧控制阀（信号阀）、注水口、注水控制阀等组成。
手动快开阀：手动打开，使控制腔泄压，可启动雨淋阀。
过滤器：对水流进行过滤，防止杂物堵塞警铃喷口和电磁阀。
电磁阀：接收信号，使控制腔泄压，启动雨淋阀。
试验阀：打开后，可不启动雨淋阀而试验警铃。
自动滴水阀：自动滴除阀体内余水，排水后自动关闭。
注水口：向湿式阀上腔注水，充气时起到密封作用。
