光学及图像处理基础知识
《光学信息处理技术》课件
光学信息处理技术在理论和实践 中得到了广泛研究和应用。
光学信息处理技术的发展 趋势
光学信息处理技术将更加智能化、 高效化和便捷化，推动科技进步 和应用创新。
结语
通过本课程，我们总结了光学信息处理技术的基本原理和应用，并展望了未 来光学信息处理技术的发展可能性。
快速傅里叶变换是一种高效计算傅里叶变换的算法，可用于图像频谱分析和滤波。
数字图像处理技术
1 像素图像处理方法
像素图像处理方法以像素为基本处理单元，包括增强、滤波和分割等处理操作。
2 处理方法
数字图像处理方法包括变换、编码和压缩等技术，可用于图像编辑和图像信号分析。
3 区域处理方法
区域处理方法将图像分成不同区域，进行分割、特征提取和对象识别等操作。
光学信息处理技术广泛应用于图像处理、光学光学信息处理技术具有高速、高精度和免疫干扰等优点，但对环境光和噪声敏感。
基本光学信息处理技术
光学显微镜
光学显微镜是一种基于光学原理 的图像放大装置，可观察细小物 体及其结构。
光学干涉仪
光学衍射仪
光学干涉仪是一种利用干涉现象 测量物体形状和表面特性的仪器。
《光学信息处理技术》 PPT课件
本课程介绍了光学信息处理技术的基本原理和应用。通过本课程，你将了解 到光学信息处理技术的概述、基本方法、图像计算方法、数字图像处理技术、 光学识别技术以及其发展前景。
光学信息处理技术概述
定义
光学信息处理技术涉及使用光学原理和技术处理和传输信息的一系列方法和技术。
应用领域
光学衍射仪利用光的衍射现象处 理和分析光的信息，包括干涉、 衍射和散射。
光学信息处理的图像计算方法
1
赫尔曼-默里变换
光学成像的基本原理及应用
光学成像的基本原理及应用1. 引言光学成像是一种利用光学系统将物体投影到图像平面上的技术。
通过捕捉和处理光信号，我们能够获得目标物体的图像信息。
光学成像技术广泛应用于医学、生物学、工程学等领域。
本文将介绍光学成像的基本原理和一些常见的应用领域。
2. 光学成像原理光学成像的基本原理是光线的折射、反射和散射。
当光线经过透镜或反射镜时，会发生折射或反射，并最终形成成像。
以下是光学成像的主要原理：2.1 物体成像光学成像的第一步是光线从物体上的点发出，经过折射或反射后汇聚到像平面上的点。
这样就可以得到物体的成像。
2.2 透镜透镜是光学成像的重要组成部分。
凸透镜可以通过折射将光线聚焦在一起，从而形成实像。
凹透镜会分散光线，产生虚像。
2.3 缺陷成像缺陷成像是光学成像的一种特殊情况。
当光线在透镜或反射镜上发生散射时，会形成模糊的图像。
这种图像无法清晰显示物体的细节。
3. 光学成像应用光学成像技术在许多领域中都有广泛的应用。
下面列举了其中的几个方面：3.1 医学成像医学成像是光学成像技术的重要应用之一。
X射线成像、CT扫描、MRI等技术都是利用光学成像原理来获取内部组织的图像信息。
这些图像可以帮助医生诊断疾病并指导治疗。
3.2 显微镜成像显微镜成像是生物学领域中常用的技术。
通过光学显微镜，科学家可以观察细胞、细菌、组织等微观结构，并研究其形态和功能。
3.3 摄影和摄像摄影和摄像是人们日常生活中常见的应用。
相机利用光学成像原理将所见物体聚焦到感光元件上，然后将信号转换为图像或视频。
3.4 光学传感器光学传感器是现代科技中应用最广泛的光学成像技术之一。
它可以将外部光线转换为电信号，用于测量和检测各种物理量。
例如，光电二极管可用于测量光强度，光学编码器可用于测量旋转运动等。
3.5 光学存储器光学存储技术利用光学成像原理记录和读取数据。
CD、DVD、蓝光光盘等都是光学存储器的应用。
这些存储器具有高存储密度和长期保存的优点。

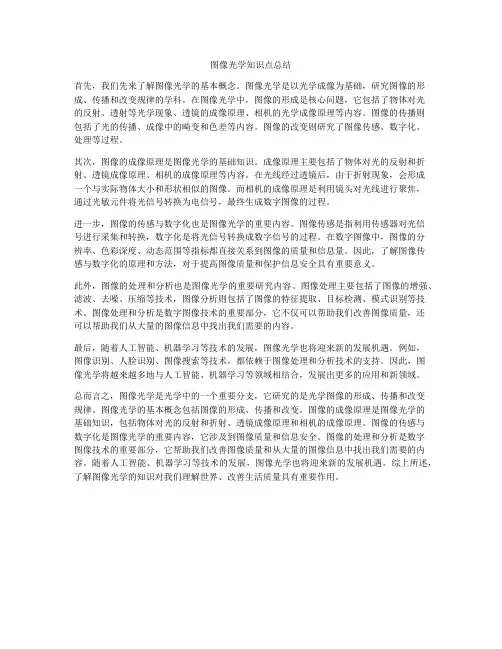

图像光学知识点总结
图像光学知识点总结首先，我们先来了解图像光学的基本概念。
图像光学是以光学成像为基础，研究图像的形成、传播和改变规律的学科。
在图像光学中，图像的形成是核心问题，它包括了物体对光的反射、透射等光学现象、透镜的成像原理、相机的光学成像原理等内容。
图像的传播则包括了光的传播、成像中的畸变和色差等内容。
图像的改变则研究了图像传感、数字化、处理等过程。
其次，图像的成像原理是图像光学的基础知识。
成像原理主要包括了物体对光的反射和折射、透镜成像原理、相机的成像原理等内容。
在光线经过透镜后，由于折射现象，会形成一个与实际物体大小和形状相似的图像。
而相机的成像原理是利用镜头对光线进行聚焦，通过光敏元件将光信号转换为电信号，最终生成数字图像的过程。
进一步，图像的传感与数字化也是图像光学的重要内容。
图像传感是指利用传感器对光信号进行采集和转换，数字化是将光信号转换成数字信号的过程。
在数字图像中，图像的分辨率、色彩深度、动态范围等指标都直接关系到图像的质量和信息量。
因此，了解图像传感与数字化的原理和方法，对于提高图像质量和保护信息安全具有重要意义。
此外，图像的处理和分析也是图像光学的重要研究内容。
图像处理主要包括了图像的增强、滤波、去噪、压缩等技术，图像分析则包括了图像的特征提取、目标检测、模式识别等技术。
图像处理和分析是数字图像技术的重要部分，它不仅可以帮助我们改善图像质量，还可以帮助我们从大量的图像信息中找出我们需要的内容。
最后，随着人工智能、机器学习等技术的发展，图像光学也将迎来新的发展机遇。
例如，图像识别、人脸识别、图像搜索等技术，都依赖于图像处理和分析技术的支持。
因此，图像光学将越来越多地与人工智能、机器学习等领域相结合，发展出更多的应用和新领域。
总而言之，图像光学是光学中的一个重要分支，它研究的是光学图像的形成、传播和改变规律。
图像光学的基本概念包括图像的形成、传播和改变。
图像的成像原理是图像光学的基础知识，包括物体对光的反射和折射、透镜成像原理和相机的成像原理。
相机成像知识点归纳总结
相机成像知识点归纳总结相机成像是指相机通过光学系统和成像传感器将物体上的光信息转换成电信号，然后再转换成可视的图像的过程。
相机成像涉及到光学、传感器、图像处理等多个方面的知识。
在本文中，我将对相机成像的一些重要知识点进行归纳总结，希望能对读者有所帮助。
一、光学系统1.1 光学系统组成光学系统是相机的重要组成部分，其主要由镜头、光圈、快门和滤镜等组成。
1.2 镜头镜头是相机光学系统的核心部件，它的主要作用是将光线聚焦到成像传感器上。
镜头的质量直接影响着图像的清晰度和色彩还原度。
镜头的焦距、光圈、变焦方式、防抖等都是镜头的重要参数。
1.3 光圈光圈是控制镜头入射光线的大小和量的装置。
光圈大小的调节可以控制光线的透过量，从而控制图像的曝光量和景深。
1.4 快门快门是控制光线进入成像传感器的时间和速度的装置。
快门的快慢决定了影像的曝光时间，影响照片的动态效果。
1.5 滤镜滤镜是用来过滤入射光线中特定波长成分的装置，如紫外线、可见光和红外线等。
在特殊的光线条件下，使用适当的滤镜可以对图像进行修饰。
二、成像传感器2.1 成像传感器的种类成像传感器主要有CCD和CMOS两种类型。
CCD（Charge Coupled Device）传感器在感光元件之间传递电荷，其优点是信噪比高、低噪声，但功耗较大。
CMOS（Complementary Metal-Oxide-Semiconductor）传感器直接将感光元件产生的电信号转换成数字信号，其优点是功耗低、易于集成，但信噪比相对较低。
2.2 成像传感器参数成像传感器的参数包括像素数、感光元件大小、感光元件类型等。
像素数决定了图像的分辨率，感光元件大小和类型决定了图像的噪声和动态范围。
2.3 成像传感器的工作原理成像传感器通过感光元件的感光和电荷转换来实现对光信号的采集和转换。
传感器在接受到光线后，感光元件产生的电荷被转换为数字信号，再经过处理成为可见的图像。
三、图像处理3.1 图像处理的主要功能图像处理包括白平衡、曝光补偿、锐化、降噪等多种功能。
信息光学一些知识点总结
信息光学一些知识点总结信息光学的基础原理1. 光学基础知识在信息光学中，光学基础知识是非常重要的，它涉及到了光的产生、传播、反射、折射、干涉、衍射等方面的知识。
光是一种电磁波，它具有波粒二象性，既可以表现出波的干涉和衍射现象，也可以表现出粒子的光电效应。
这些特性对于信息光学的应用至关重要，比如在信息传输和光学成像中，都需要利用光的波动特性来实现。
2. 光学成像光学成像是信息光学中一个重要的话题，它主要探讨了光学成像系统的原理和性能。
在信息光学中，光学成像主要有两种方式：几何光学成像和波动光学成像。
几何光学成像主要研究物体和像的位置关系，而波动光学成像则研究了光的干涉和衍射现象对成像质量的影响。
同时，信息光学中的成像系统还包括了透镜、镜面、成像光学系统等重要的光学元件，它们在成像过程中起着重要的作用。
3. 光学通信光学通信是信息光学中的一个重要应用领域，它利用光作为信息传输的介质，通过调制、调制、传输、解调等方式来实现信息的传输。
光通信系统由光源、调制器、传输介质、接收器等部分组成，其中每个部分都有其特定的原理和技术。
光通信系统具有传输速率高、传输距离远、抗干扰能力强等优势，因此在现代通信中得到了广泛的应用。
信息光学的技术应用1. 光学图像处理光学图像处理是信息光学中的一个重要应用技术，它主要涉及图像采集、图像预处理、图像特征提取、图像分割、图像识别等领域。
光学图像处理可以通过数字图像处理、光学成像等技术手段来对图像进行分析和处理，以实现对图像信息的获取和利用。
光学图像处理在医学影像诊断、遥感图像分析、生物医学图像处理等方面具有重要的应用价值。
2. 光学成像技术光学成像技术是信息光学中的一个重要应用领域，它主要包括摄影成像、医学成像、遥感成像、工业检测成像等方面。
光学成像技术利用透镜、镜面等光学元件，将物体的光学信息转化成图像，以实现对物体的观察和分析。
光学成像技术在现代科学技术和生活中得到了广泛的应用，比如摄影、医学诊断、遥感探测等方面。
光学拍照法的原理及应用
光学拍照法的原理及应用1. 原理光学拍照法是一种基于光学原理的成像技术，通过利用光线的折射和反射特性，将物体的图像转化为电子信号，并通过图像处理算法生成可视化的图像。
1.1 光的传播与折射光在介质中的传播是呈直线传播的，当光线从一种介质传播到另一种介质时，会发生折射现象。
根据斯涅尔定律，入射角和折射角之间满足一个简单的关系，即$n_1\\sin\\theta_1 = n_2\\sin\\theta_2$，其中n1和n2分别是两种介质的折射率，$\\theta_1$和$\\theta_2$分别是入射角和折射角。
1.2 光的反射与成像光在物体的表面上发生反射时，遵循反射定律，即入射角等于反射角。
光线从物体上的不同点反射回来，经过透镜或镜面的聚焦作用，形成一个倒立的实像。
1.3 光学拍照的原理光学拍照法利用光的传播、折射和反射特性，通过摄像机的光学系统，将物体的光信息转化为电子信号。
摄像机的光学系统主要包括透镜、光圈和感光器。
透镜用于聚焦光线，光圈用于调节光线通过的数量，感光器则将聚集到的光线转化为电子信号。
2. 应用光学拍照法在现代生活中有着广泛的应用，涵盖了多个领域。
2.1 摄影光学拍照法是现代摄影的基础技术，通过光学系统捕捉和记录物体的图像，实现了可视化的图像成像。
摄影领域利用光学拍照法可以实现静态的照片拍摄，也可以通过快速捕捉和处理连续的图像，实现高速连拍和动态影片的拍摄。
2.2 视频会议光学拍照法在视频会议中也得到了广泛应用。
摄像头光学系统可以捕捉与传输人们的实时图像，使得远程会议成为可能。
通过光学拍照法，用户可以与其他人进行面对面的实时交流，大大提高了远程协作和远程教育的效率。
2.3 医学影像医学影像是光学拍照法的重要应用领域之一。
通过光学拍照法，医生可以观察和记录患者的身体部位，快速获得临床诊断所需的图像。
例如，X光片、CT扫描和核磁共振成像等技术，利用光学拍照法的原理和设备对人体进行非侵入性的检查，为医疗诊断提供可靠的数据支持。
Matlab技术光学图像处理与分析
Matlab技术光学图像处理与分析导言：随着光学领域的不断发展，光学图像处理与分析成为了研究者们越来越重视的课题。
而在这个技术日新月异的时代，Matlab作为一款强大的计算软件，为光学图像处理与分析提供了丰富的工具和函数，使得研究者们能够更高效、更准确地进行相关研究工作。
一、图像处理基础概念在进一步探讨Matlab技术在光学图像处理与分析中的应用之前，我们首先来了解一些基础的概念。
图像处理是指对图像进行数字处理的一系列技术，旨在对图像进行增强、恢复、压缩、分割等操作，从而更好地提取出图像所包含的信息。
而光学图像处理与分析则更加具体地针对光学图像的特点展开工作，如对光学图像的叠加、去噪、分辨率增强等。
这涉及到图像的各个方面，如图像预处理、特征提取、分割与识别等。
二、Matlab在光学图像处理与分析中的应用1. 图像预处理在光学图像处理与分析的整个流程中，图像预处理是一个必不可少的步骤。
通过Matlab的图像处理工具箱，可以进行图像去噪、增强、平滑等操作。
例如，可以使用高斯滤波器对图像进行平滑处理，去除图像中的噪声；可以使用直方图均衡化对图像进行增强，增加图像的对比度。
2. 特征提取特征提取是从图像中提取出具有代表性的信息的关键步骤。
在光学图像处理与分析中，特征可以是形状、纹理、颜色等。
而Matlab提供了一系列功能强大的特征提取函数，如哈尔小波变换、Gabor滤波器等。
这些函数能够提取出图像中的纹理特征、形状特征等，为后续的分割与识别工作奠定了基础。
3. 图像分割与识别图像分割是将图像划分为若干个具有独立意义的区域的过程，而图像识别则是对这些区域进行进一步的分析与判断。
Matlab提供了多种图像分割与识别的函数和工具，如基于阈值的分割、基于区域的分割、边缘检测等。
这些函数能够帮助研究者们实现图像的自动分割与识别，大大提高工作效率。
4. 光学图像处理的算法实现除了提供丰富的图像处理函数和工具之外，Matlab还提供了自主算法的开发环境，使得研究者们能够实现自己的独特图像处理算法。
光学实验基础知识
第4组：分光计的调节及棱镜玻璃折射率的测定 第5组：用牛顿环干涉测透镜曲率半径 第6组：用单缝衍射测定钠光波长
4→5 5→6 6→4
.
第二轮第一周： 第1组：光具组基点的测定 第2组：望远镜和显微镜 第3组：偏振光的分析 第4组：用旋光计测定糖溶液的浓度
12 3 4 第5组：用透射光栅测定光波波长 第6组：用掠入射法测定透明介质的折射率 第7组：迈克尔逊干涉仪的调节和使用 第8组：单色仪的定标
平行光管出射的平行光射 向三棱镜的两个光学表 面，用望远镜分别接收 两表面的反射光，就可 计算出两束光的夹角Φ。 由几何关系可以证明Φ 与三棱镜顶角A的关系 为： Φ = 2A
.
平行光管
望远镜
A＝（α2-α1+β2-β1）/4
.
（三）光源 1.热辐射光源 基于热辐射原理，白炽灯，灯丝加热到白炽状态而发光。 连续光谱，功率较低，碘钨灯，溴钨灯。 2.气体放电光源 电流——气体介质——放电发光。 低压汞灯：小于1个大气压工作，在可见光区产生4条明亮
调节光具座底角的水平调节螺钉(借助水平尺)， 使光具座水平。 2.共轴
调节光学系统中各光学元件的光轴,使之共轴。 并让物体发出的成像光束满足近轴光线的要求。
.
3.等高 因为成像公式中的各段距离,都是指光学
系统光轴上的距离,所以要从光具座轨道上的 读数求出符合实际的距离,必须做到光学系统 的光轴和光具座道轨的基线平行——简称等 高。
.
（2） 细调
二次成像法 成小像时，
调节光屏位置， 使P〞与屏中心 重合；
成大像时，则 调节透镜的高低 或左右，使P′位 于光屏中心。依 次反复调节，便 可调好。
.
（二）分光计 精密测角仪：测量棱镜角，偏向角 分光仪器：借助分光元件可观察光谱，测
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锐化半径：决定作边沿强调的像素点的宽度，若半径为1，从亮到暗的整个宽度是两个像素。
如果半径为2，则边沿两边各有两个像素点，从亮到暗的整个宽度是4个像素。
半径越大，细节差别也清晰，但同时产生光晕。
阀值：决定多大反差的相邻边界可以锐化处理，而低于此反差值则不锐化处理。
阀值的设置时避免因锐化处理而导致的斑点和麻点等问题的关键参数。
光晕：halation 在曝光拍摄过程中，强光投射到胶片上，透过胶片乳剂中在片基表面进行反射，从而致使图像发晕。
过冲（overshoot）：第一个峰值或谷值超过设定电压，对于上升沿是指最高电压，而对于下降沿是指最低电压。
下冲（undershoot）：第一个谷值或峰值。
过分的过冲能够引起保护二极管工作，导致过早的失效。
锯齿（aliasing）：采样频率小于图像信号最高频率的2倍时，在采样频率的高次谐波附近会产生带波重叠的噪音。
色温
在了解白平衡之前还要搞清另一个非常重要的概念――色温。
所谓色温，简而言之，就是定量地以开尔文温度（K）来表示色彩。
英国著名物理学家开尔文认为，假定某一黑体物质，能够将落在其上的所有热量吸收，而没有损失，同时又能够将热量生成的能量全部以“光”的形式释放出来的话，它便会因受到热力的高低而变成不同的颜色。
例如，当黑体受到的热力相当于500—550℃时，就会变成暗红色，达到1050－1150℃时，就变成黄色，温度继续升高会呈现蓝色。
光源的颜色成分与该黑体所受的热力温度是相对应的，任何光线的色温是相当于上述黑体散发出同样颜色时所受到的“温度”，这个温度就用来表示某种色光的特性以区别其它，这就是色温。
打铁过程中，黑色的铁在炉温中逐渐变成红色，这便是黑体理论的最好例子。
色温现象在日常生活中非常普遍，相信人们对它并不陌生。
钨丝灯所发出的光由于色温较低表现为黄色调，不同的路灯也会发出不同颜色的光，天然气的火焰是蓝色的，原因是色温较高。
正午阳光直射下的色温约为5600 K，阴天更接近室内色温3200K。
日出或日落时的色温约为2000K，烛光的色温约为1000K。
这时我们不难发现一个规律：色温越高，光色越偏蓝；色温越低则偏红。
某一种色光比其它色光的色温高时，说明该色光比其它色光偏蓝，反之则偏红；同样，当一种色光比其它色光偏蓝时说明该色光的色温偏高，反之偏低。
白平衡
白平衡，字面上的理解是白色的平衡。
白平衡是描述显示器中红、绿、蓝三基色混合生成后白色精确度的一项指标。
白平衡是电视摄像领域一个非常重要的概念，通过它可以解决色彩还原和色调处理的一系列问题。
白平衡是一个很抽象的概念，最通俗的理解就是让白色所成的像依然为白色，如果白是白，那其他景物的影像就会接近人眼的色彩视觉习惯。
调整白平衡的过程叫做白平衡调整，白平衡调整在前期设备上一般有三种方式：预置白平衡、手动白平衡调整和自动跟踪白平衡调整。
色差（Chromatic aberration；chromatic aberration）：
色差又称色像差，是透镜成像的一个严重缺陷，色差简单来说就是颜色的差别，发生在多色光为光源的情况下，单色光不产生色差。
可见光的波长范围大约400至700纳米，不同波长的光，颜色各不相同。
在通过透镜时的折射率也不同。
这样物方一个点，在像方则可能形成一个色斑。
色差一般有位置色差，放大率色差。
位置色差使像在任何位置观察，都带有色斑或晕环，使像模糊不清。
而放大率色差使像带有彩色边缘。
光学系统最主要的功能就是消色差。
流明（lumens）
光通量的单位。
发光强度为1坎德拉(cd)的点光源，在单位立体角（1球面度）内发出的光通量为“1流明”，英文缩写(lm)。
光照度与勒克斯
光照度可用照度计直接测量。
光照度的单位是勒克斯，是英文lux的音译，也可写为lx。
被光均匀照射的物体，在1平方米面积上得到的光通量是1流明时，它的照度是1勒克斯。
有时为了充分利用光源，常在光源上附加一个反射装置，使得某些方向能够得到比较多的光通量，以增加这一被照面上的照度。
例如汽车前灯、手电筒、摄影灯等。
以下是各种环境照度值：单位lux
黑夜：0.001—0.02；月夜：0.02—0.3；阴天室内：5—50；阴天室外：50—500；晴天室内：100—1000；夏季中午太阳光下的照度：约为10*9次方；阅读书刊时所需的照度：50—60；家用摄像机标准照度：1400。
光通量与流明
光源所发出的光能是向所有方向辐射的，对于在单位时间里通过某一面积的光能，称为通过这一面积的辐射能通量。
各色光的频率不同，眼睛对各色光的敏感度也有所不同，即使各色光的辐射能通量相等，在视觉上并不能产生相同的明亮程度，在各色光中，黄、绿
色光能激起最大的明亮感觉。
如果用绿色光作水准，令它的光通量等于辐射能通量，则对其它色光来说，激起明亮感觉的本领比绿色光为小，光通量也小于辐射能通量。
光通量的单位是流明，是英文lumen的音译，简写为lm。
绝对黑体在铂的凝固温度下，从5.305*10³cm²面积上辐射出来的光通量为1lm。
为表明光强和光通量的关系，发光强度为1坎德拉的点光源在单位立体角（1球面度）内发出的光通量为1流明。
一只40W 的日光灯输出的光通量大约是2100流明。
中性灰
在RGB色彩模式下，指的是R=G=B=1:1:1 ，即红绿蓝三色数值相等，即为中性灰当R=G=B=128，被称作“绝对中性灰” .。
