大豆玉米间作播种机设计与传动计算设计
大粒种子精播机的设计【玉米、大豆快速精密双行播种机含9张CAD图纸】
摘要本课题针对北方一年一熟旱作农业区缺乏配套播种机具的问题，在前人研究的基础上，从原理与结构上开发设计一种快速精密播种机,考虑实际生产作业需要,在满足精密播种要求的前提下降低成本，提高精密播种机作业速度。
精密播种是将精确数量的合格种子播种到符合生长要求的土壤中预定部位，包括精密的株距、播深和行距组成的三维空间坐标。
本播种机主要采用型孔式的排种器，配合输肥管、导种管、开沟器、覆土器和镇压器等组成，一次完成开沟、侧深施肥、精密播种、覆土镇压等项作业。
本文将播种机设计成2行播种作业以实现快速播种要求，采用双圆盘开沟器，其开沟整齐,工作稳定，能适应较高的作业速度。
本快速精密播种机具有结构紧凑、传动方式简单和工作性能可靠等特点，它可以播种不同类型的的种子（如玉米、大豆），并可与施肥装置组合设计成播种施肥机组，具有广泛应用前景。
本文介绍的快速精密播种机工作原理如下：机器前进的同时，施肥圆盘转动开沟，地轮转动并通过链轮、链条驱动排肥轴转动，排肥盒排下的肥料通过排肥管施到土壤中，双圆盘开沟器转动并通过两侧限深轮仿行限深开沟，压沟刀扩沟，同时由排种器排出的种子从导种管进入种沟内，后面的V形镇压轮将沟侧土壤压入种沟，镇压同时并覆土，从而完成精密播种要求。
关键词：播种机；排种器；开沟器；镇压轮；限深轮ABSTRACTAccording to the problem of lacking suitable planter in one crop a year arid agriculture region of North China, upon the basis of predecessors’ research, this paper designed a kind of fast and precise seed sowing machine from the structure and principles. According to the needs of the actual production, on the premise of meeting the reqirement of precise seed sowing, the cost should be cut down and the speed increased. The precision planting provides accurate amount of seeds to soil at equal interval within rows and seeding depth. This planter is mainly comprised of the aperture-mould metering-device, fertilizer-carried pipe, seeds-carried pipe, double disics opener, covering and suppressing device; it is a complicated process comprising of ditching, fertilizing, planting, covering and suppressing; the requirements of its field performance are quite strict; it is designed to be 2 rows planter to improve its work speed and double discs opener is adopted, which ditches oderly, runs stably, and can be suitable for high speed. It has the characreristics of compact structure, simple transmission and riable performance, can sow different kind of seeds, such as maize, soybeans. Combined with fertilizing device, the planter can be designed to sow seeds and fertilizer at the same time. The planter has a widespread prospect of application.This article introduced the system of the fast and precise seed sowing machine. Its principle is the following: as the plater runs, the fertilizing disc turns to ditch, and the soil-wheel runs and drives fertilizer-drain shaft rotates via chains transmission; the fertilizer discharged by the box is fertilized into the soil; double disics opener turns and ditches with certain depth through depth-limited wheel; ditches-pressing blades enlarge the ditches; the seeds discharged by metering-device arrive at the ditches through seeds-carried pipe; and the suppressing V-wheel behind suppress the soil into the ditches with seeds and cover it with the soil at the same time. Thus, the requirement of precision planting has been completed.Key words：Seed; Aperture-mould Metering-device; Double Disics Opener; Suppressing V-wheel; Depth-limited Wheel目录摘要 (1)ABSTRACT (2)第1章第1章绪论 (5)1.1概述 (5)1.1.1 国内播种机发展现状 (5)1.1.2国外播种机发展现状 (7)1.1.3种作业发展趋势 (8)1.2播种方法 (9)1.3快速精密播种机的研究意义 (10)第2章播种机总体方案确定 (11)2.1 播种机的设计依据与技术分析 (11)2.1.1 可行性分析 (11)2.1.2 农艺技术指标 (12)2.1.3 配套技术指标 (12)2.1.4 技术经济指标 (12)2.2 总体设计 (13)2.2.1 工作原理及结构形式 (13)2.2.2 总体参数设计 (13)2.2.3 播种机的总体设计方案 (14)2.3 本章小结 (15)第3章零部件设计计算及安装 (15)3.1传动系统设计 (15)3.2种肥箱设计 (20)3.3排肥器设计 (21)3.4排种器设计 (22)3.5排种轴设计 (25)3.6塔轮链传动设计 (29)3.7其他工作部件的确定 (31)3.7.1施肥圆盘装配 (31)3.7.2开沟部件 (31)3.7.3仿形机构 (33)3.7.4镇压装置 (34)3.7.5支承轮装配 (34)3.7.6机架总成 (35)3.7.7播种单体装配 (35)3.8部件的安装 (36)3.9播种前的准备 (37)3.10本章小结 (40)第4章播种机的使用维护和保养 (41)4.1播种机的使用 (41)4.1.1农艺技术要求 (41)4.1.2播种的农业技术要求 (41)4.2播种机的维护和保养 (42)4.2.1注意事项 (42)4.2.2维护和保养 (43)4.3本章小结 (44)结论 (45)参考文献 (46)致谢 (47)第1章第1章绪论1.1概述精密播种是指按精确的粒数、间距和播深,将种子播入土中。
玉米、小麦、大麦等农作物免耕播种机的设计【波纹圆盘犁刀破茬、双圆盘式开沟器、双箱排种器一体机构】

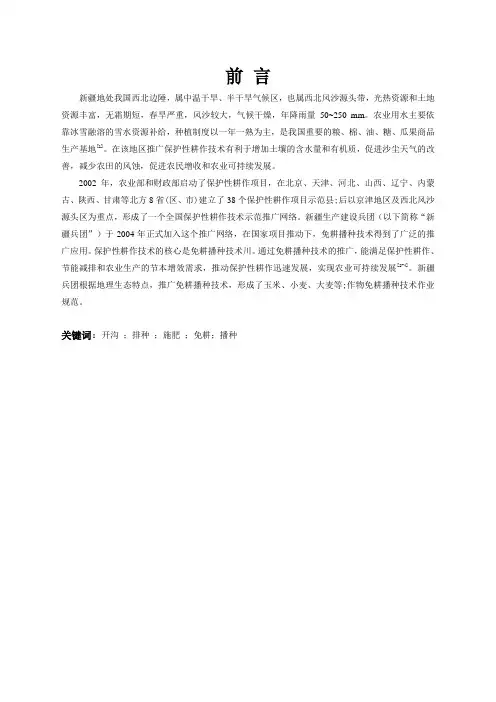

前言新疆地处我国西北边陲，属中温干旱、半干旱气候区，也属西北风沙源头带，光热资源和土地资源丰富，无霜期短，春旱严重，风沙较大，气候干燥，年降雨量50~250mm。
农业用水主要依靠冰雪融溶的雪水资源补给，种植制度以一年一熟为主，是我国重要的粮、棉、油、糖、瓜果商品生产基地[1]。
在该地区推广保护性耕作技术有利于增加土壤的含水量和有机质，促进沙尘天气的改善，减少农田的风蚀，促进农民增收和农业可持续发展。
2002年，农业部和财政部启动了保护性耕作项目，在北京、天津、河北、山西、辽宁、内蒙古、陕西、甘肃等北方8省(区、市)建立了38个保护性耕作项目示范县;后以京津地区及西北风沙源头区为重点，形成了一个全国保护性耕作技术示范推广网络。
新疆生产建设兵团（以下简称“新疆兵团”）于2004年正式加入这个推广网络，在国家项目推动下，免耕播种技术得到了广泛的推广应用。
保护性耕作技术的核心是免耕播种技术川。
通过免耕播种技术的推广，能满足保护性耕作、节能减排和农业生产的节本增效需求，推动保护性耕作迅速发展，实现农业可持续发展[2-4]。
新疆兵团根据地理生态特点，推广免耕播种技术，形成了玉米、小麦、大麦等;作物免耕播种技术作业规范。
关键词：开沟；排种；施肥；免耕；播种目录1引言 (1)1.1免耕播种机的国外发展现状 (1)1.2 国内发展现状 (1)1.3免耕播种机面临问题 (2)2免耕播种技术概况 (4)2.1免耕播种技术实施概况 (4)2.2主要技术模式 (4)2.3免耕播种机具的推广使用 (5)2.4免耕播种机总体结构设计 (5)3免耕部分设计方案 (7)3.1机架的设计 (7)3.2破茬刀盘的设计 (7)3.3 开沟器的设计 (11)3.4覆土轮 (14)4播种部分设计方案 (15)4.1播种箱 (15)4.2 排种轴 (15)4.3 排种器的设计 (16)4.4地轮 (16)总结 (17)致谢 (18)参考文献 (19)本文首先介绍了免耕播种机国外发展及国内发展现状，其中主要介绍国外和国内的免耕播种机现有机型及其优缺点，随后着重介绍了新疆生产建设兵团免耕播种机推广情况。
自走式小型大豆播种机排种器的结构设计
题目自走式小型大豆播种机排种器的结构设计学院机电工程学院专业班级农业机械化及其自动化07级2班学生姓名 xxx指导教师 xx撰写日期：2011年 4 月 26 日摘要近年来，随着科学技术的发展，农业机械得到了迅猛的发展，传统的农业生产有了巨大的改变。
而作为农业生产中一个重要的环节——播种，同样发生了翻天覆地的变化，各种各样的播种，而且极大地提高了播种的效率和质量。
本设计是针对大豆播种而设计的精密穴播机械，但是同样可以使用在玉米和其他豆类作物的播种上。
该机器采用汽油机为动力源，大大提高了整机的工作稳定性，利用行走轮带动播种轮播种，克服缺苗断垄现象。
一次播两行，适合于小块田地播种，具有灵活，轻便，省时省力的优点。
由它主要有牵引机构，机架，传动机构，排种机构，排肥机构，以及开沟、覆土、镇压机构等组成，其中排种和排肥机构是该机械的关键部件。
本人主要负责排种机构的设计，采用的是立式圆盘排种器，它主要由排种圆盘、圆盘外壳、排种轴、以及轴承、链轮等零件组成。
通过这次设计，我不仅熟练地掌握了solidworks的使用，而且提高了自己设计创新的能力。
关键词：播种机；圆盘排种器；种箱；排种轴AbstractIn recent years, with the development of science and technology, agriculture machinery has developed rapidly, the traditional agricultural production has a huge change.But as agricultural production in an important link -- sow, also has undergoneearth-shaking changes, various planting, and greatly improve the efficiency and quality of sowing.This design is designed for soybeans planting machinery, but the precision can also be used in corn and other legumes seeding. This machine adopts the gasoline engine to power sources, greatly improving the machine's working stability, driven by sowing round wheel sowing. Once two lines, suitable for broadcast sowing, small field with flexible, lightweight, the advantages of save Labour. By its main have traction institutions, rack, transmission mechanism, the agency, row fat institutions, as well as open ditch, cover earth, suppress mechanism etc, including the metering and row fat agency is the mechanical key parts.I mainly responsible for the design of organization, the disc is vertical metering device, it mainly consists of the disc, disc shell, the shaft, and bearing, wheel etc parts. This design, I not only had mastered solidworks applications, and improve the ability of innovation design.Keywords: solidworks；seeder; Disc metering device; Kind of box; Row shaft目录1引言 (1)2播种机概述 (1)2.1播种机的发展历史 (1)2.2播种机的基本结构 (1)2.3播种机的分类 (2)2.3.1撒播机 (2)2.3.2条播机 (2)2.3.3穴播机 (2)2.3.4精密播种机 (3)2.3.5联合作业机和免耕播种机 (3)2.4播种机的发展现状 (3)2.4.1国内外播种机的发展现状 (3)2.4.2国内播种机存在的问题 (4)2.5播种机的发展趋势 (4)2.5.1发展联合作业的直接播种 (4)2.5.2播种机的通用性和适应性不断提高 (5)2.5.3播种机向高速宽幅发展 (5)2.5.4进一步推广精密播种 (5)2.5.5广泛采用新原理新技术 (6)3排种器的设计 (6)3.1排种器的技术要求 (6)3.2排种器的分类 (6)3.2.1外槽轮式排种器 (6)3.2.2内槽轮式排种器 (6)3.2.3离心式排种器 (7)3.2.4绞盘式排种器 (7)3.2.5窝眼轮式排种器 (7)3.2.6水平圆盘式排种器 (7)3.2.7气吸式排种器 (7)3.2.8气吹式排种器 (8)3.3立式圆盘排种器 (8)3.3.1立式圆盘排种器的简图及其工作原理 (8)3.3.2立式圆盘排种器的结构设计 (9)3.3.3立式圆盘排种器的特点 (14)4影响排种器排种的因素 (15)4.1 条播排种器的排种均匀性 (15)4.1.1.外槽轮排种器 (15)4.1.2纹盘式排种器 (16)4.1.3锥面型孔盘式排种器 (16)4.2 点（穴）播型孔式排种器的充种能力 (16)4.2.1型孔的形状和尺寸对充种性能的影响 (16)4.2.2气吸式排种器的吸附能力 (16)4.3 清种方式 (16)4.4 排种器的同步传动 (17)4.5 投种高度和投种速度 (17)5 结语 (17)参考文献 (19)致谢 (20)附录一：自走式小型大豆播种机的整体装备图 (21)1引言播种机是农业生产中关键作业环节，必须在较短的播种农时内，根据农业技术要求，将种子播到田地里去，使作物获得良好的发育生长条件。
玉米播种机的设计(毕业论文doc)
目录第一章绪论 (1)1.1课题来源 (1)1.2本课题的项目背景及研究意义 (1)1.2.1国内发展概况 (3)1.2.2 国外发展概况 (4)1.3课题研究的主要内容 (5)1.3.1主要内容 (5)1.3.2技术要求 (5)1.3.3关于题目的具体要求 (5)1.4关键问题及解决思路 (5)1.4.1关键问题 (5)1.4.2解决思路及设计方案 (5)1.5设计方法和技术路线 (7)第二章播种机的结构设计 (9)2.1转动部分的设计 (9)2.1.1行走地轮的设计 (9)2.1.2鸭嘴的选用 (9)2.1.3接种漏斗的设计 (10)2.2内部固定部分的设计 (11)2.2.1固定部分外壳的设计 (11)2.2.2播种机构的工作原理 (11)2.2.3排种轮的设计 (12)2.2.4毛刷轮的设计 (15)2.2.5各零件位置配合的设计 (17)2.2.6固定部分外壳的继续设计 (17)2.2.7排种盘的设计 (19)2.3中心轴承的选择 (21)2.4轴的设计和校核 (21)2.5地轮与轴连接方式的设计 (22)2.6链轮和链条的选用 (23)2.7推杆和连接部分的设计 (24)2.8本章小结 (24)第三章播种监控装置的设计 (24)3.1红外发射接收装置的选用及安装 (26)3.2无线信号收发模块的选用及安装 (28)3.3单片机的选用及安装 (29)3.4蜂鸣器的选用 (29)3.5电路图及程序设计思路 (30)3.6整合 (31)3.7本章小结 (31)总结 (30)致谢 (31)参考文献 (35)第一章绪论1.1课题来源本课题来源于北华大学机械工程学院和桦甸市宏昌机械厂的校企合作项目。
1.2国内外发展概况我国玉米主要种植地区在黑龙江、吉林、辽宁、北京、河北、山东、河南、内蒙古、西北等地。
播种机是农业生产中关键作业环节，必须在较短的播种农时内，根据农业技术要求，将种子播到田地里去，使作物获得良好的发育生长条件。
谷物播种机的设计
摘要在现代机械产品设计中，应用计算机软件结合CAD技术开发的产品精度高、质感好、形象逼真、色彩丰富。
CAD自问世以来，以其优异性能、强大的功能。
灵活的可靠性和创新性，广泛应用于机械、建筑、航天。
等工程设计领域。
该软件简单实用，操作方便，是许多工程人员的首选，也是目前最流行的作图软件之一。
本设计以CAD为平台，对谷物播种机进行了产品结构的设计，详细介绍了谷物播种机的结构组成及各部件的形式、要求以及功用。
详细介绍了谷物播种机的设计的动力装置及各部件要求，包括排种器的设计、排肥器的设计、开沟器的设计、链轮的设计。
等各部件的设计。
在设计中在考虑使用的同时，兼顾经济节约，从而达到结构合理、生产成本低、能耗小、效率高、从而操作方便的目的。
【关键词】：CAD；谷物播种机；部件；设计AbstractIn modern mechanical product design, application of computer software in combination with CAD technology to develop the products of high precision, good texture, vivid, colorful，CAD since its inception, with its excellent performance, powerful function, flexible reliability and innovative, widely used in machinery, construction, aerospace and other engineering design field.The software is simple and practical, easy to operate, many engineers preferred, is currently the most popular mapping software.The design on the CAD platform, the grain seeder was the product structure design, introduces in detail the seed sowing machine structure and to all parts of the form, requirements, and its function.Introduces in detail the grain seeder design power device and the various components, including the seed-metering device design, a fertilizer apparatus design.Ditching device design, sprocket design the design of the various components.In the design used in the consideration at the same time, both the economy, so as to achieve a reasonable structure, low production cost, small energy consumption, high efficiency, convenient operation purpose.Key words ：CAD;grain; seeder; parts; design目录1序言 (1)1.1.我国谷物播种机的发展状况 (1)1.2谷物播种机的发展趋势 (1)2谷物播种机的作用及特点 (2)2.1总体设计 (2)2.1.1原理图 (2)2.1.2结构型式 (2)2.1.3总体参数 (2)a.工作速度 (2)b.工作幅 (3)c.种、肥箱的容积 (3)d.工作部件的配置 (3)2.2播种和中耕主要工作部件 (4)2.2.1排种器的设计 (4)2.2.2开沟器的设计 (6)2.2.3覆土器的设计 (8)2.2.4镇压轮的设计 (9)2.2.5排肥器的设计 (10)2.2.6中耕工作部件 (12)a除草铲的设计 (12)b.松土铲的设计 (13)c.培土器的设计 (14)3.播种和中耕机械的其它部件 (16)3.1传动机构 (16)3.1.1排肥轴传动链的设计： (17)3.2仿形机构 (18)设计小结 (19)参考文献 (20)致谢 (21)1序言毕业设计是在学完了专业课并进行了生产实习的基础上进行的又一个实践性的教学环节。
玉米播种机毕业设计

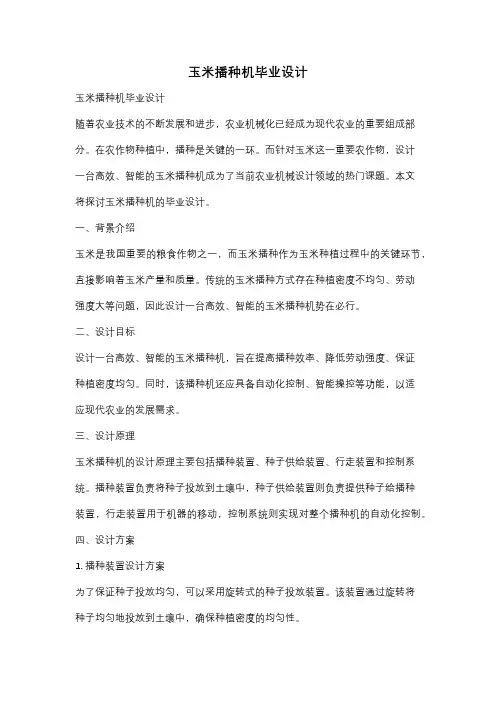

玉米播种机毕业设计玉米播种机毕业设计随着农业技术的不断发展和进步，农业机械化已经成为现代农业的重要组成部分。
在农作物种植中，播种是关键的一环。
而针对玉米这一重要农作物，设计一台高效、智能的玉米播种机成为了当前农业机械设计领域的热门课题。
本文将探讨玉米播种机的毕业设计。
一、背景介绍玉米是我国重要的粮食作物之一，而玉米播种作为玉米种植过程中的关键环节，直接影响着玉米产量和质量。
传统的玉米播种方式存在种植密度不均匀、劳动强度大等问题，因此设计一台高效、智能的玉米播种机势在必行。
二、设计目标设计一台高效、智能的玉米播种机，旨在提高播种效率、降低劳动强度、保证种植密度均匀。
同时，该播种机还应具备自动化控制、智能操控等功能，以适应现代农业的发展需求。
三、设计原理玉米播种机的设计原理主要包括播种装置、种子供给装置、行走装置和控制系统。
播种装置负责将种子投放到土壤中，种子供给装置则负责提供种子给播种装置，行走装置用于机器的移动，控制系统则实现对整个播种机的自动化控制。
四、设计方案1. 播种装置设计方案为了保证种子投放均匀，可以采用旋转式的种子投放装置。
该装置通过旋转将种子均匀地投放到土壤中，确保种植密度的均匀性。
2. 种子供给装置设计方案为了保证播种机能够连续供给种子，可以采用种子储存仓和输送装置的组合。
种子储存仓用于存放大量的种子，输送装置则负责将种子从储存仓中输送到播种装置。
3. 行走装置设计方案为了确保播种机在田间能够顺利行走，可以采用履带式行走装置。
该装置具有良好的通过性能，能够适应不同地形的要求，从而保证播种机的稳定行走。
4. 控制系统设计方案为了实现播种机的自动化控制，可以采用传感器和控制器的组合。
传感器负责感知播种机的工作状态和环境信息，控制器则根据传感器的反馈信号对播种机进行智能控制。
五、设计实施在设计实施过程中，需要进行相关的模拟和实验验证。
通过模拟和实验，可以对设计方案的可行性和效果进行评估，从而不断优化和改进设计。
机械毕业设计1473小型电动播种机设计计算书
播种机的发展历史公元前1世纪,中国已推广使用耧，这是世界上最早的条播机具，至今仍在北方旱作区广泛应用（如图1—1）。
图1—1三耧车欧洲第一台播种机于1636年在希腊制成。
1830年，俄国人在畜力多铧犁上加装播种装置制成犁播机。
英、美等国在1860年以后开始大量生产畜力谷物条播机。
20世纪以后相继出现了牵引和悬挂式谷物条播机，以及运用气力排种的播种机。
1958年挪威出现第一台离心式播种机，50年代以后逐步发展各种精密播种机（如图1—2）。
图1—2气吸式播种机中国在20世纪50年代从国外引进谷物条播机、棉花播种机等，60年代先后研制成功悬挂式谷物播种机（如图1-3）、离心式播种机、通用机架播种机和气吸式播种机等多种机型,并研制成功了磨纹式排种器。
到70年代,已形成播种中耕通用机和谷物联合播种机两个系列并投入生产。
供谷物、中耕作物、牧草、蔬菜用的各种条播机和穴播机都已得到推广使用。
与此同时，还研制成功了多种精密播种机。
播种方式及常见播种类型条播穴播图1—3 国内常见的谷物播种机1.2 播种方式及常见播种类型播种方式应根据作物品种和当地农业技术要求而定，并随农业生产的发展而发展。
基本播种方式有：条播、穴播（点播）、撤播、精密播种、及联合作业播种机五种。
与播种方式对应，播种机主要有谷物条播机、玉米穴播机、棉花穴播机、牧草撒播机等。
这几种机型的辅助部件基本相同，只是其核心工作部件——排种器有较大差异。
1.2.1条播：按要求的行距、播深和播量将种子播成条行，称为条播。
条播一般不计较种子粒距，只注意一定长度区段内的粒数。
条播的作物便于进行中耕除草、追肥、喷药等田间管理工作，故应用广泛。
条播根据作物生长习性不同，有窄行条播、宽带条播、宽窄行条播等不同形式。
其条播机主要用于谷物、蔬菜、牧草等小粒种子的播种作业。
1.2.2穴播（点播）：按规定的行距、穴距、播深将种子定点播入土中，称为点播。
在地上定点掘穴，将几粒种子成簇的播入种穴，称为穴播。
气吸式玉米播种施肥机链传动设计及计算
气吸式玉米播种施肥机链传动设计及计算作者：***来源：《农业科技与装备》2021年第01期摘要：传动装置是气吸式玉米播种施肥机的关键部件之一，传动方式及结构的选择直接影响机具的工作性能。
阐述气吸式玉米播种施肥机传动装置的结构和传动设计及计算，以期为机具性能的改进与完善提供理论依据。
关键词：播种施肥机;链传动;设计;计算中图分类号：S223.2 文献标识码：A 文章编号：1674-1161（2021）01-0040-02根据目前国内播种机的现状及缺点，参考多种播种施肥机械，设计出一种气吸式玉米播种施肥机，实现了播种精度高、种子损伤率小的目标。
传动方式及结构的选择直接影响机具的工作性能，需要根据作业质量要求对传动部分进行设计与计算。
1 传动装置结构气吸式玉米播种施肥机的传动装置如图1所示。
地轮在工作中不仅作为支撑轮，还作为排肥槽轮和排种盘转动的动力来源。
由地轮的轮缘与地面间磨擦产生转矩，通过传动系统来驱动排肥槽轮和排种盘转动，实现排肥和排种的功能;通过变换传动比，实现多种播种株距调节。
2 传动设计2.1 传动方式选择链传动是一种以链条为挠性键件的啮合传动。
链传动兼有带传动和齿轮传动的特点。
与带传动相比，链传动能够保持准确的传动比，作用在轴上的力较小，可在高温、低速、重载的条件下工作。
与齿轮传动相比，链传动结构简单，安装精度要求不高，适用于远距离传动。
但链传动也有一些缺点：不能保持恒定的瞬时链速和瞬时传动比;传动中有动载荷和啮合冲击;急速反向性能较差。
链传动按功能不同可分为传动链、输送链、起重曳引链及专用特种链。
一般的机械传动中选用传动链。
传动链按结构不同又可分为滚子链和齿形链等。
齿形链传动平稳、噪音低（称为无声链）、工作可靠，但比滚子链结构复杂、价格高，一般用于滚子链不适合的重要传动场合。
本课题综合考虑机具成本、应用场合等因素，选用滚子链。
2.2 传动设计计算对机具中两对链传动进行设计计算。
2.2.1 地轮链轮—被动链轮链转动设计计算播种机工作时，地轮转动通过地轮轴带动地轮链轮（Z1）转动，地轮链轮带动被动链轮（Z1'）转动，被动链轮再将动力传给排肥器轴。
