青工技术比武维修电工题库自动保存的样本
青年技术比武

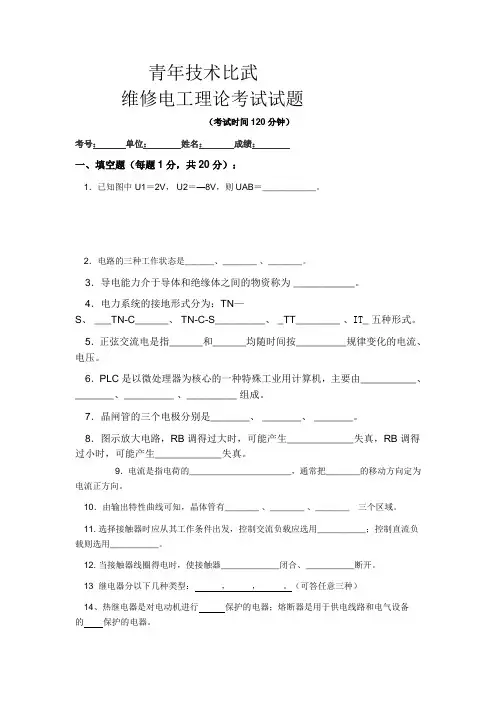

青年技术比武维修电工理论考试试题（考试时间120分钟）考号：单位：姓名：成绩：一、填空题（每题1分，共20分）：1．已知图中 U1＝2V， U2＝—8V，则UAB＝___________。
2．电路的三种工作状态是______、_______ 、_______。
3．导电能力介于导体和绝缘体之间的物资称为 ___________。
4．电力系统的接地形式分为：TN—S、 ___TN-C______、 TN-C-S_________、 _TT________ 、IT_ 五种形式。
5．正弦交流电是指______和______均随时间按_________规律变化的电流、电压。
6．PLC是以微处理器为核心的一种特殊工业用计算机，主要由__________、_______、_________ 、_________ 组成。
7．晶闸管的三个电极分别是_______、 _______、 _______。
8．图示放大电路，RB调得过大时，可能产生____________失真，RB调得过小时，可能产生____________失真。
9．电流是指电荷的_____________________，通常把_______的移动方向定为电流正方向。
10．由输出特性曲线可知，晶体管有_______ 、_______ 、_______三个区域。
11. 选择接触器时应从其工作条件出发，控制交流负载应选用__________；控制直流负载则选用__________。
12. 当接触器线圈得电时，使接触器____________闭合、__________断开。
13 继电器分以下几种类型：，，。
（可答任意三种）14、热继电器是对电动机进行保护的电器；熔断器是用于供电线路和电气设备的保护的电器。
15、接触器主要触点用来接通回路；辅助触点用来接通回路。
18. PLC双向晶闸管输出模块一般只能驱动额定电压AC V的负载，系统交流接触器应换成220V电压的线圈。
青工技能大赛综采维修电工理论考试卷B
9、能将矩形波变成锯齿波的RC电路称微分电路。（）
10、检修或搬迁前，必须切断电源，检查瓦斯，在其巷道风流中瓦斯浓度低于1.5%时，再用与电源电压相适应的验电笔检验。（）
11、井下远距离控制线路的额定电压，不超过127V。（）（）
12、井下低压配电系统同时存在2种或2种以上电压时，低压电气设备上应明显地标出其电压额定值。（）（）
17、接地网上任一保护接地点的接地电阻值不得超过2Ω。每一移动式和手持式电气设备至局部接地极之间的保护接地用的电缆芯线和接地连接导线的电阻值，不得超过2Ω。（）
18、井筒和巷道内的通信和信号电缆应与电力电缆分挂在井巷的两侧，如果受条件所限：在井在电力电缆上方0.1m以上的地方。（）
A、防止电火花点燃爆炸性气体B、减少零序电流，保护人身安全C、限制电路接地电容电流D、减小零序电压，保护人身安全
18、防爆型煤矿安全监控设备之间的输入、输出信号必须为( )型信号。
A、防爆B、本质安全C、矿用一般性D、以上都可以
19、在回风流中的机电设备硐室的进风侧必须设置( )传感器。
A、甲烷B、一氧化碳C、二氧化碳D、硫化氢
二、判断题(每题1分，共20分)
1、√2、X 3、√4、X 5、√6、X 7、√8、√9、X 10、X 11、X 12、√13、√14、X 15、√16、X 17、X 18、√19、X 20、√
三、选择题(每题1分，共20分)
1、A 2、D 3、B4、C 5、D 6、B 7、A 8、A 9、A 10、B
华亭煤电股份公司公司第三届职工技能大赛
(综采维修电工)试题(B卷)
成绩
（满分100分答题时间120分钟）
一、填空题(每空1分，共30分)
青岛技能大赛维修电工阶段性考试题库附答案
青岛技能大赛维修电工阶段性考试题库附答案一、单项选择题（共60题，每题0.5分）1．示波器上观察到的波形，是由( )完成的。
A、灯丝电压B、偏转系统【正确答案】C、加速极电压D、聚焦极电压2．热继电器的热元件整定电流IFRN＝( )IMN。
A、0.95～1.05【正确答案】B、1～23．牵引机械(如电车、机械车、电瓶车)，及大型轧钢机中，一般都采用直流电动机而不是异步电动机，原因是异步电动机的( )。
A、功率因素低B、调速性能很差【正确答案】C、起动转矩较小D、起动电流太大4．标准式直线感应同步器在实际中用得最广泛，其每块长度为( )。
A、100mmB、1cmC、1mD、250mm【正确答案】5．测温仪的主机部分由A/D转换器、( )系列单片机最小系统及人机对话通道组成。
A、Z80B、MCS－51【正确答案】C、32位D、16位6．重复接地的作用是降低漏电设备外壳的对地电压，减轻( )断线时的危险。
A、地线B、相线C、零线【正确答案】D、设备7．无需区分表笔极性，就能测量直流电量的仪表是( )。
A、磁电系B、电磁系【正确答案】C、静电系D、电动系8．维修电工在操作中，特别要注意( )问题。
A、戴好安全防护用品B、安全事故的防范【正确答案】C、带电作业D、安全文明生产行为9．热电偶输出的( )，是从零逐渐上升到相应的温度后，不再上升而呈平台值。
A、电阻值B、热电势【正确答案】C、电压值D、阻抗值10．( )会有规律地控制逆变器中主开关的通断，从而获得任意频率的三相输出。
A、斩波器B、变频器C、变频器中的控制电路D、变频器中的逆变器【正确答案】11．在检修或更换主电路电流表时，维修电工将电流互感器二次回路( )，即可拆下电流表。
A、断开B、短路【正确答案】C、不用处理D、切断熔断器12．用晶体管图示仪测量三极管时，调节( )可以改变特性曲线族之间的间距。
A、阶梯选择B、功耗电阻C、集电极－基极电流/电位【正确答案】D、峰值范围13．在过滤变压器油时，应先检查滤油机完好，并( )，滤油现场严禁烟火。
青工技能大赛综采维修电工理论考试卷A
华亭煤电股份公司第三届职工技能大赛综采维修电工理论考试卷（A卷）成绩（满分100分答题时间120分钟）一、填空（每空1分共30分）1、瓦斯浓度在5%—16%，氧气含量大于（）时，瓦斯遇到火源会发生爆炸。
当瓦斯浓度（）左右时，爆炸最强烈。
2、直流测速发电机按励磁方式有（）种3、如果一直线电流的方向由北向南，在它的上方放一个可以自由转动的小磁针，则小磁针的N极偏向（）。
4、三相异步电动机反接制动时，采用对称制电阻接法，可以在限制制动转距的同时也限制（）。
5、高低压电缆敷设在巷道同一侧时，高压电缆与低压电缆的间距应大于（）mm；高压电缆之间和低压电缆之间的距离不得小于（）mm。
6、设在水沟中的局部接地极应用面积不小于（）m2、厚度不小于（）mm的钢板或具有同等有效面积的钢管制成。
7、并励直流电动机的机械特性为硬特性，当电动机负载增大时，其转速（）。
8、矿用高压隔爆配电装置的断路器从灭弧原理上可分为少油断路器、（）断路器、（）断路器三种。
9、已知某台电动机电磁功率为9千瓦，转速为n=900转|分，则其电磁转距为（）牛.米。
10、在电阻、电感、和电容的串联电路中，出现电路（）与（）同相位的现象叫串联谐振。
11、根据电磁感应定律e= -N×（ΔΦ/Δt）求出的感应电动势，是在Δt这段时间内的（）12、采掘工作面风流中瓦斯浓度达到（）时，必须停止用电钻打眼；采掘工作面风流中瓦斯浓度达到（）时，必须停止工作，撤出人员，断电源，进行处理。
13、井下电气设备（包括电缆）在正常情况下，都有应在停电状态下进行检修和搬迁，并必须按《规程》规定进行停电、验电、（）、（）。
14、井下安全供电的“三大保护”指（）、（）、（）。
15、硅稳压管稳压电路适用于( )的场合。
16、压叠式线嘴压线板压紧电缆后，电缆压扁量不超过电缆直径的（）。
17、电感为0.1H的线圈，当其中电流在0.5秒内从10A变化到6A时，线圈上所产生电动势的绝对值为（）。
公司技术比武维修电工试题(完整资料).doc
【最新整理，下载后即可编辑】公司技术比武维修电工试题一、填空：1.A/D转换器是（模拟量/数字量）转换器。
2.装设接地线必须先接(接地端)，后接导体端，且必须接触良好，接地线必须用专用的线夹固定在导体上，严禁用(缠绕)的方法接地或短路。
3.电缆截面越大，供电距离越长，其对地分布电容（越大），因而增加漏电电流。
4.运行中的电压互感器二次侧不得短路，否则会烧毁绕组，因此二次侧要装设（熔断器）保护，二次侧电压规定为（ 100V ）.5.电气间隙是指两个裸导体之间的（最短）空间距离，660V电压的最小电气间隙为（ 10mm ）。
6.在P型半导体中（空穴）是多数载流子。
7.BXB变电站低压侧保护箱的电源是KBZ高压侧PT二次输出AC（110）伏供给的。
8常见的过流种类有（过载）、（短路）、（断相）。
9、接地电阻的大小与（接地极）、（连接线）、（土壤电阻）有关。
10、检漏继电器绝缘下降到（30千欧）时必须查找原因。
11、“MA”代表的含义是（煤矿矿用产品安全标志）。
12、矿井高压电网的单相接地电容电流不得超过（20安）。
13、母线漆色A相为（黄色）。
二、选择题1、在检修或更换主电路电流表时，维修电工将电流互感器二次回路（ B ），即可拆下电流表。
A. 断开B. 短路C. 不用处理D. 切断熔断器2、变频器的输出不允许接（C ）。
A. 纯电阻B. 电感C. 电容器D. 电动机3、晶闸管导通后管压降很小，约为( B )。
A. 0.5VB. 1VC. 2VD. 以上都不对4、交流电转换为直流电的过程叫( C )。
A. 变压B. 稳压C. 整流D. 滤波5、二极管单相桥式整流电路，需要( B )二极管。
A. 2只B. 4只C. 6只D. 1/3只6、井下漏电保护跳闸应满足快速性的要求，660V跳闸时间不大于（B ）A.0.2SB.0.25SC.0.4SD.1S7、井下1140V系统漏电保护动作电阻值规定为（ B ）A.22KΩB.20 KΩC.11 KΩD.21KΩ8、三相异步电动机温升过高或冒烟，造成故障的可能原因是（A ）。
维修电工技能竞赛理论考试题库（有答案）
维修电工技能竞赛理论考试题库（有答案）预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制维修电工技能竞赛理论考试题库一.填空题1.导线并联时的电阻为2.5Ω，串联时的电阻为10Ω，则两条导线分别是5Ω和5Ω。
2.两电容器的总容量分别是C1?C2,将它们并联使用，总容量为C1+C23.三相对称负载做星形连接时，常采用三相四线制。
4.三相输电线，端线与中线间的电压称相电压。
5.设一段导线电阻值为2R，若将导线的直径增大一倍，长度不变，则电阻为0.5R。
6.自动往返控制线路属于正反转控制线路。
7.三相异步电动机的机械特性是指转矩与转速的关系。
8.根据我国客车车体配线绝缘标准规定，交流配线两线间及各线与大地间的绝缘电阻值应大于1MΩ。
9.漏电保护器绝缘电阻不低于1.5MΩ。
10.1KV以上的电气设备和1KV以下的中性点不接地系统中的电气设备均应采用保护接地。
11.单相设备接在三相线路中，其中最大负荷相的设备容量不超过三相平均容量的15%，则可认为该三相线路负荷是平衡的。
12.一般架空导线不能像一般导线那么选，要特别注意机械强度问题。
13.交流电磁铁的行程吸合前的气隙增大时，其电流增大，吸力不变。
14.电动机空载试验时，其任一相的空载电流与三相空载电流平均值的偏差不得大于10%。
15.一般容量不大而又需要中性点的变压器，多采用Y/Y0联接，其中Y表示高压绕组做Y联接，但无中线。
16.当采用移动电刷位置的方法来改善换向条件，减小电刷与换向器间的火花时，对直流电动机应顺电机旋转方向来移动电刷。
17.常见的基本偏置电路有固定偏置、电压负反馈偏置、电流负反馈偏置3种。
18.触发电路必须具备同步电压形成、移相、触发电压形成和输出3个基本环节。
19.异步电动机在负载不变时，假定转速偏低，则转差偏大，转子受到的电磁转矩变大，迫使转速升高，结果使转速稳定。
20.直流发电机的电磁转矩是制动转矩，其方向与电枢旋转方向相反。
维修电工比武试题及答案..
维修电工比武题库一、单项选择题：1 、钳形电流表使用时应先用较大量程，然后再视被测电流的大小变换量程。
切换量程时应（）。
a 、直接转动量程开关b 、先将钳口打开，再转动量程开关2 、要测量 380V 交流电动机绝缘电阻，应选用额定电压为（）的兆欧表。
a 、 250Vb 、 500Vc 、 1000V3 、快热式电烙铁持续通电时间不可超过（）。
a 、 2minb 、 5minc 、 10min4、对于中小型电力变压器，投入运行后每隔（）要大修一次。
Ａ、１年Ｂ、２ ~ ４年Ｃ、５ ~10 年Ｄ、 15 年5、Ｙ接法的三相异步电动机，在空载运行时，若定子一相绕组突然断路，则电机（）。
Ａ、必然会停止转动Ｂ、有可能连续运行Ｃ、肯定会继续运行6、电压表的内阻（）。
Ａ、越小越好Ｂ、越大越好Ｃ、适中为好7、测量１Ω以下的电阻应选用（）。
Ａ、直流单臂电桥Ｂ、直流双臂电桥Ｃ、万用表的欧姆档8 、某三相异步电动机额定电压为 380 Ｖ，其交流耐压试验电压为（）Ｖ。
Ａ、 380 ＶＢ、 500 ＶＣ、 1000 ＶＤ、 17609 、叠加原理不适用于（）。
Ａ、含有电阻的电路Ｂ、含有空心电感的交流电路Ｃ、含有二极管的电路10 、继电保护是由（）组成。
Ａ、二次回路各元件Ｂ、各种继电器Ｃ、包括各种继电器、仪表回路11 、真空断路器灭弧室的玻璃外壳起（）作用。
A 、真空密封B 、绝缘C 、真空密封和绝缘双重12 、变压器的基本工作原理是（）。
Ａ、电磁感应Ｂ、电流的磁效应Ｃ、能量平衡Ｄ、电流的热效应13 、频敏变阻器主要用于（）控制。
Ａ、笼形转子异步电动机的起动Ｂ、绕线转子异步电动机的调整Ｃ、直流电动机的起动Ｄ、绕线转子异步电动机的起动14 、测量１Ω以下小电阻，如果要求精度高，应选用（）。
Ａ、双臂电桥Ｂ、毫伏表及电流表Ｃ、单臂电桥Ｄ、可用表 X1 Ω档15 、低压断路器中的电磁脱扣器承担（）保护作用。
Ａ、过流Ｂ、过载Ｃ、失电压Ｄ、欠电压16、一台三相异步电动机，其铭牌上标明额定电压为 220/380 Ｖ，其接法应是（）。
《维修电工》技能竞赛操作试题
二、根据下列电气原理图，选择元件安装、接线、调试。（60分）
三、评分标准
项目内容
配分
评分标准
得分
布线
30
1、不按电路图接线扣0～20分
2、布线不符合要求扣0～4分
3、接点松动，漏铜（铝）过长、反圈、压绝缘层每点扣0～3分
4、损伤导线扣0～3分
2013年珙县中职生技能大赛
《维修电工》操作任务书
竞赛时间：4小时选手编号：
一、根据设计要求，完成电气原理图的设计。（20分）
设计要求：
1.工作台由电动机拖动左右运动，电动机根据撞块碰撞行程开关SQ1、SQ2可以自动实现正反动停止运动。
2.电路设计应具有过载保护功能。
通电试车或模拟测试
20
根据能否正反转、能否自动正反转、能否限位停止运转、能否在工作中手动停止运转扣0～20分
安全文明生产
10
违反安全文明生产扣0～10分
开始时间
结束时间
超时
成绩
考评员
监考员签名：考评员签名：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
翼钢公司第七届青工技术比武大赛
维修电工题库
一、选择题:
1、某三相异步电动机, 额定功率为2.2kW, 额定电压380V, 功率因数为0.86, 额定电流为4.41A。
该电动机效率为( ) 。
A、0.88 B、 0.86 C、 1.25 D、 0.8 [A]
2、下图所示电路中, 三极管各极电流关系为( ) 。
A、 I b+I e=I c
B、 I b+I c=I e
C、 I e+I c=I b
D、 I b+I c+I e=0 [B]
3、正弦交流电路中的负载, 若( )占的比重越大, 其功率因数就越高。
A、电感
B、电容
C、电阻
D、电抗 [C]
4、在多级放大电路的三种耦合方式中, 效率最低的是( )。
A、直接耦合
B、阻容耦合
C、变压器耦合
D、以上三种相等[T/][D]B[D/]
5、晶体二极管正向导通的条件是正向电压值()。
A、 >0V
B、 >0.3V
C、 >0.7V
D、 >死区电压[T/][D]D[D/]
6、 CMOS集成逻辑门电路内部不包括以下( )元件。
A、二极管
B、三极管
C、晶闸管
D、场效应管[T/][D]A,B,C[D/]
7、晶闸管的( ), 容易造成误触发。
A、触发电压太大B、触
发电压太小C、触发电流太大D、触发电流太小[T/][D]B,D[D/] 8、单相全控桥电感性负载的移相范围是( )。
A、 60°B、90°C、 120°D、 180°[T/][D]B[D/]
9、射极输出器( )放大能力。
A、具有电压B、具有电流C、具有功率D、不具有任何[T/][D]B[D/]
10、测量1Ω以下小阻值电阻的方法有( )。
A、电流表法和电压表法B、双臂电桥
C、单臂电桥
D、万用表[T/][D]B[D/]
11、三相异步电动机的转差率S的变化范围( ) 。
A、 O＜S ＜1B、 O≤S＜1C、 O＜S≤1D、 O≤S≤1[T/][D]A[D/]
12、若将单相半波可控整流电路中的晶闸管反接, 则该电路将( )。
A、短路B、和原电路一样正常工作C、开路D、依然整流, 但输出电压极性相反[T/][D]D[D/]
13、下面的电压相量图的联接组别是( )。
A、 Y/d-8
B、 Y/d-7
C、 Y/d-6
D、 Y/d-4 [T/]
[D]B[D/]
14、复杂电路处在过渡过程中时, 基尔霍夫定律( )。
A、不
成立B、只有电流定律成立C、只有电压定律成立D、依然
成立[T/][D]D[D/]
15、双稳态触发器脉冲过窄, 将会使电路出现的后果是( )。
A、
空翻B、不翻转C、触发而不翻转D、随机性乱翻转
[T/][D]B,C[D/]
16、三相异步电动机额定效率( ) A、大于1 B、小于1
C、等于1
D、是个不定数 [D]B[D/]
17、在对称三相交流电路中, 负载接成三角形时, 线电流是相电
流的( ) 倍。
A、 3B、、、
18、对称三相交流电路的总有功功率计算公式为( )。
A、
B、C、D、
19、工作于放大状态的晶体三极管三个电极中, ( )电流最大, 基极电流最小。
A、集电极
B、基极
C、发射极
D、发射极、基极[T/][D]C[D/]
20、推挽功率放大电路若不设置偏置电路, 输出信号将会出现( )。
A、饱和失真B、截止失真C、交越失真D、线性失真[T/][D]C[D/]
21、晶体三极管作开关使用时, 一般都是采用( )接法。
A、共发射极B、共基极C、共集电极D、共发射极和共基极[T/][D]A[D/]
22、下列表示式中, 错误的是( )。
A、、
、
D、
23、单相全控桥电阻负载电路导通时, 截止晶闸管承受的最大反
压为( )。
A、 U2B、2C、2/2D、2[T/][D]B[D/] 24、画放大电路的交流通道时, 电容可看作( ) , 直流电源可看作短路。
A、开路B、短路C、具有一定电阻值D、一个等
效电压源[T/][D]B[D/]
25、由晶体管组成的共发射极、共基极、共集电极三种放大电路中, 电压放大倍数最小的是( )。
A、共发射极电路B、共集电极电路C、共基极电路D、不确定[T/]D]B[D/]
26、三相异步电动机形成旋转磁场的条件是在( )。
A、三相绕组中通入三相对称电流
B、三相绕组中通入三相电流
C、三相对称定子绕组中通入三相对称电流
D、三相对称定子绕组中通入三相电流[T/][D]C[D/] 27、在具有多台交流异步电动机的电路中, 熔断器的熔体额定电流选择原则错误的是( )。
A、各台电动机额定电流之和
B、各台电动机额定电流之和的(1.5～2.5)倍
C、线路上最大电动机电流的(1.5～2.5)倍加上其它电动机额定电流之和
D、线路上最小电动机额定电流的(1.5～2.5)倍加上其它电动机额定电流之和[T/][D]A,B,D[D/]
28、变压器铬牌上所注的额定电压U N±5%是说明该变压器是( )。
A、有载调压B、三级调压 C、无载调压D、变频调压[T/][D]B,C[D/]
29、 RLC串联电路发生串联谐振时, 下列描述正确的是( )。
A、阻抗角等于零B、电压与电流反相C、电路表现为感性D、电路表现为纯电阻性[T/][D]A,D[D/]
30、三输入TTL与非门, 若使用时只用两个输入端, 则另一剩余输入端应( )。
A、接电源B、接地C、悬空D、接”0”电平[T/][D]A,C[D/]
31、三相四线制电路中, 中性线电流一定等于( ) 。
A、 3个线电流的代数和
B、 3个线电流的相量和
C、 3个线电流的乘积
D、 3个线电流中的最大1相电流
[T/]
[D]B[D/]
, 线电流是相电流的( ) 。
32、
A、 1倍
B、
C、
D、 3倍
[T/]
[D]C[D/]
33、关于三相交流电路中相电流与线电流的概念, 正确的是( ) 。
A、某相电源或某相负载中流过的电流称为相电流
B、电源端点与负载端点之间流过的电流称为线电流
C、相线上流过的电流称为相电流。
