变压器基础技术交底
变压器安装技术交底
①安装前彻底清楚变压器内外表面及基础杂物，移动变压器时做好防护措施以免碰坏。
②检查变压器进出线安全净距应符合GBJ149-1990有关规定
③变压器本体接地线用铜塑线BVR-120mm2压接牢固
交底人签名
交底日期
被交底人签名
2、变压器安装
把干式变用行车吊至进盘平台滚筒上，运至干式变基础旁，用撬棍就位。将干式变调整到设计要求尺寸位置，用线锤和钢片尺测量其垂直度，垂直度偏差必须符合规范要求。
干式变按设计要求尺寸就位后，应用弦线复测两台干式变水平偏差，水平偏差必须符合规范要求。如果水平偏差不满足要求时，则用撬棍移动干式变进行调整，直到水平偏差程
单位工程
变压器安装工程
分项工程
厂用变压器安装
部位
400伏低压配电室
图纸编号
26YG-F28238-D0401
内容：
1、变压器基础
干式变就位前，其基础型钢应清理干净，不得有杂物，槽钢焊接部位上平面应用磨光机磨平。干式变基础应有两个明显接地点与主接地网可靠连接。

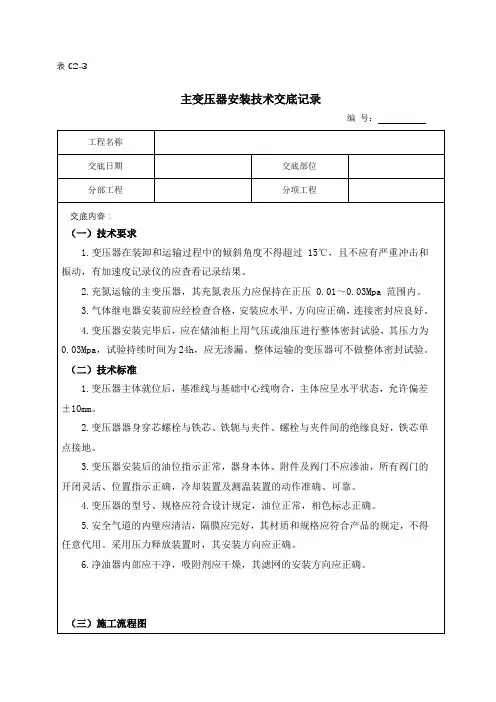

主变压器安装技术交底
表C2-3主变压器安装技术交底记录编号：（四）质量及标准1.牵引变压器的装卸及运输必须按下列要求作充分调查，制定施工技术安全措施。
要了解道路及沿途桥梁、涵洞、沟道等的结构、宽度、坡度、转角及承重情况，如不满足要求应采取加固措施；调查沿途电力架空线、通讯线等高空障碍物的情况；了解装、卸车地点的环境、超重能力及地面坚实程度。
2.设备到达现场后应及时进行外观检查：油箱及所有附件应齐全无锈蚀机械损伤，密封应良好；油箱箱盖或钟罩法兰及封扳的联接螺栓应齐全，坚固应良好；变压器内的气压正常。
3.向变压器注油从下部油阀进油，注油速度不宜大于100L/min 。
110KV 及以上的变压器宜采用真空注油，空气相对湿度不超过75%，但不宜在雨天或雾天进行。
4.施工技术和标准参照《高速铁路电力牵引供电工程细部设计和工艺质量标准》和相关工序进行施工作业。
(五) 其他应注意事项1. 器身漆层完整无锈蚀，附件及配件数量齐全与装箱单相符。
2. 器身内及随产品附带的绝缘油应取样进行简化分析及耐压强度试验。
外购绝缘油在使用前应与器身内的绝缘油进行混油试验。
高低压套管绝缘电阻和交流耐压及非纯瓷套管介质损耗角正切值和电容值的试验检查。
气体继电器的绝缘电阻和交流耐压试验及油流速度校验；信号温度计的测温范围及测温精度校验。
散热器和热力过滤器的清洁冲洗及油密检查。
3. 主变压器、电抗器的型号、规格应符合设计规定，油位正常，相色标志正确。
4. 变压器安装后的油位指示正常，器身本体、附件及阀门不应渗油，所有阀门的开闭灵活、位置指示正确，冷却装置及测温装置的动作准确、可靠。
(六) 安全与环保安装散热器 安装净油器 安装油枕补充注油 工作收尾 安装气体继电器安装高压套管 安装配线安装防爆筒或压力释放阀 安装温度计 施工准备 安装呼吸器。

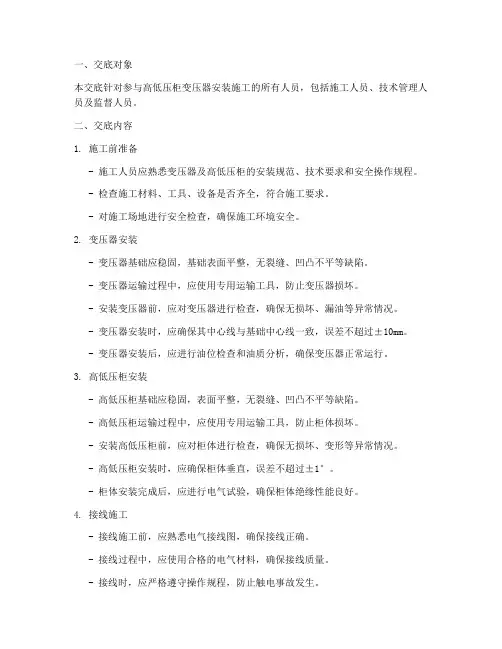

高低压柜变压器安装安全技术交底模板
一、交底对象本交底针对参与高低压柜变压器安装施工的所有人员，包括施工人员、技术管理人员及监督人员。
二、交底内容1. 施工前准备- 施工人员应熟悉变压器及高低压柜的安装规范、技术要求和安全操作规程。
- 检查施工材料、工具、设备是否齐全，符合施工要求。
- 对施工场地进行安全检查，确保施工环境安全。
2. 变压器安装- 变压器基础应稳固，基础表面平整，无裂缝、凹凸不平等缺陷。
- 变压器运输过程中，应使用专用运输工具，防止变压器损坏。
- 安装变压器前，应对变压器进行检查，确保无损坏、漏油等异常情况。
- 变压器安装时，应确保其中心线与基础中心线一致，误差不超过±10mm。
- 变压器安装后，应进行油位检查和油质分析，确保变压器正常运行。
3. 高低压柜安装- 高低压柜基础应稳固，表面平整，无裂缝、凹凸不平等缺陷。
- 高低压柜运输过程中，应使用专用运输工具，防止柜体损坏。
- 安装高低压柜前，应对柜体进行检查，确保无损坏、变形等异常情况。
- 高低压柜安装时，应确保柜体垂直，误差不超过±1°。
- 柜体安装完成后，应进行电气试验，确保柜体绝缘性能良好。
4. 接线施工- 接线施工前，应熟悉电气接线图，确保接线正确。
- 接线过程中，应使用合格的电气材料，确保接线质量。
- 接线时，应严格遵守操作规程，防止触电事故发生。
- 接线完成后，应进行电气试验，确保接线无误。
5. 安全注意事项- 施工人员应佩戴安全帽、安全带等个人防护用品。
- 施工现场应设置安全警示标志，防止无关人员进入。
- 高处作业时，应使用安全梯、安全绳等安全设施。
- 严禁酒后作业、疲劳作业。
- 电气设备操作时，应确保设备接地良好，防止触电事故发生。
三、交底要求1. 施工人员应认真听取交底内容，确保理解并掌握安全操作规程。
2. 施工过程中，如遇特殊情况，应立即停止施工，并及时报告上级管理人员。
3. 施工结束后，应对施工现场进行清理，确保无安全隐患。
主变压器安装安全技术交底模板
一、交底目的为确保主变压器安装工程的安全顺利进行，提高施工人员的安全意识，预防事故发生，特制定本安全技术交底。
二、工程概况1. 工程名称：[工程名称]2. 工程地点：[工程地点]3. 施工单位：[施工单位]4. 监理单位：[监理单位]5. 设计单位：[设计单位]三、主变压器安装技术要求1. 变压器应符合设计要求，铭牌、容量、规格、型号等技术数据齐全。
2. 变压器附件、备件齐全，并有出厂合格证及技术文件。
3. 变压器安装环境应符合厂家要求，房间清洁，无其他非建筑结构的贯通设施，屋顶防水。
4. 变压器基础设施应满足负荷、防震、底部通风等要求。
5. 室内通风、消防设施应符合规范要求，通风管道应密封良好，其他管道和孔洞也应密封，防止小动物误入。
四、安全技术措施1. 人员安全：（1）进入施工现场人员必须戴好安全帽，高空作业人员必须佩戴安全带，并做到高挂低用及系牢固。
（2）经医生检查认为不适宜高空作业的人员，不得进行高空作业。
（3）施工人员应进行安全教育培训，提高安全意识。
2. 施工安全：（1）变压器搬运、吊装过程中，必须使用合适的吊装设备，确保设备平稳、安全。
（2）变压器安装前，应检查基础是否符合要求，确保基础牢固、平整。
（3）变压器安装过程中，严禁使用损坏的工具、设备。
（4）变压器安装完成后，应进行试运行，确保设备正常运行。
3. 环境保护：（1）施工过程中，严禁乱扔垃圾，保持施工现场清洁。
（2）施工过程中，严禁排放有害气体、废水，确保环境安全。
五、安全技术交底1. 施工单位应组织所有参与主变压器安装的施工人员进行安全技术交底。
2. 交底内容应包括：工程概况、技术要求、安全技术措施等。
3. 交底过程中，施工人员应认真听取，如有疑问，应及时提出。
4. 施工单位应确保安全技术交底记录完整、规范。
六、注意事项1. 施工过程中，施工人员应严格遵守安全技术措施，确保自身和他人的安全。
2. 施工单位应加强对施工现场的安全管理，定期检查施工安全状况。

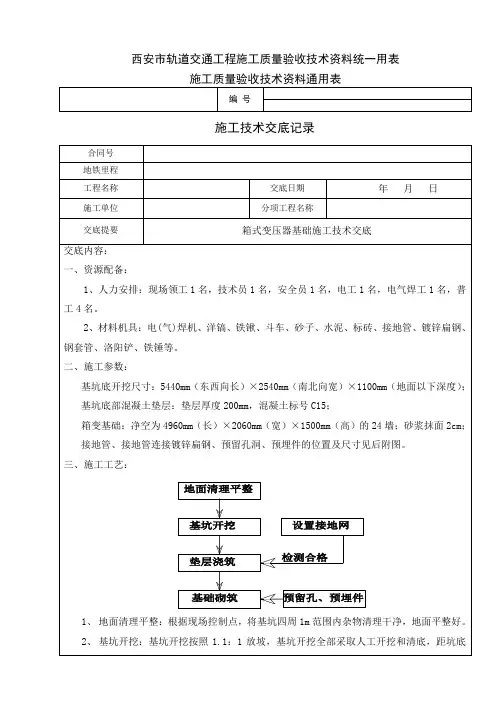

箱变基础交底
基坑底开挖尺寸：5440mm（东西向长）×2540mm（南北向宽）×1100mm（地面以下深度）；
基坑底部混凝土垫层：垫层厚度200mm，混凝土标号C15；
箱变基础：净空为4960mm（长）×2060mm（宽）×1500mm（高）的24墙；砂浆抹面2cm；
接地管、接地管连接镀锌扁钢、预留孔洞、预埋件的位置及尺寸见后附图。
三、施工工艺：
1、地面清理平整：根据现场控制点，将基坑四周1m范围内杂物清理干净，地面平整好。
2、基坑开挖：基坑开挖按照1.1：1放坡，基坑开挖全部采取人工开挖和清底，距坑底22cm时基坑侧墙竖直向下开挖，为垫层浇筑外放20cm预留充足空间。
3、设置接地网：在基坑4个角外放60cm处埋设4根φ50*2500mm接地管，接地管顶部距地面下30cm，先使用洛阳铲探好孔，然后使用手锤将接地管打入土体，接地管打入方向与地面要保持垂直；使用镀锌扁钢依次连接4个接地管，扁钢与接地管连接使用电（气）焊，扁钢搭接长度不小于100mm（扁钢宽度的2倍）,焊接前将扁钢调直，焊好后将焊渣清理干净，并将接地线留够足够的长度；
3、机具进场前必须有合格证，使用过程中进行定期检查和维修保养，以保证使用的安全。
4、在施工中如遇到大雨、大风应立即停止施工。
5、现场放线点位、施工标牌、防护栏杆、防护旗、警示标识必须设置到位并由专人看护，禁止人员破坏及机械破坏。
6、由绿化带两端进出施工现场，严禁翻越隔离栏杆，过马路时，注意过往车辆并注意避让。
地铁里程工Leabharlann 名称交底日期年月日
施工单位
分项工程名称
交底提要
箱式变压器基础施工安全交底
交底内容：
1、施工现场位于道路中央绿化带，施工操作人员进入现场时必须佩戴安全帽及警示背心。除施工相关人员外，其余人员不得进入工程施工范围。
变压器的安全技术交底模板
一、交底目的为确保变压器安装、调试、运行过程中的安全，降低事故风险，提高作业人员的安全意识，特制定本安全技术交底。
二、交底对象全体参与变压器安装、调试、运行的相关人员。
三、交底内容1. 变压器基本知识（1）变压器的工作原理及分类。
（2）变压器的主要技术参数。
（3）变压器的主要组成部分及功能。
2. 变压器安装前的准备工作（1）对变压器进行外观检查，确保无损伤、锈蚀等。
（2）检查变压器附件，如气体继电器、温度计等是否完好。
（3）检查变压器室土建施工质量，确保符合规范要求。
3. 变压器运输及吊装（1）选择合适的运输车辆和起吊设备。
（2）确保运输道路满足变压器运输要求，无障碍物。
（3）合理规划运输路线，避开高峰时段。
（4）运输过程中，确保变压器平稳，防止碰撞和震动。
4. 变压器安装（1）按照变压器安装流程进行操作。
（2）确保变压器安装位置及方向正确。
（3）检查变压器基础轨道，确保轨距和水平度符合规范要求。
（4）安装过程中，注意防止误操作，确保安全。
5. 变压器调试（1）按照调试方案进行操作。
（2）确保调试过程中，各项参数符合设计要求。
（3）调试过程中，注意观察设备运行状态，发现异常及时处理。
6. 变压器运行及维护（1）严格按照运行规程操作，确保设备安全稳定运行。
（2）定期检查设备，发现隐患及时排除。
（3）做好设备维护保养工作，延长设备使用寿命。
7. 安全注意事项（1）严格遵守安全操作规程，防止误操作。
（2）穿戴好个人防护用品，如安全帽、手套、防护眼镜等。
（3）高空作业时，必须系好安全带。
（4）禁止在变压器附近吸烟、动火。
（5）遇有紧急情况，立即停止作业，采取必要的安全措施。
四、交底要求1. 各部门负责人要加强对变压器安装、调试、运行过程中的安全管理，确保安全措施落实到位。
2. 作业人员要认真学习本安全技术交底，提高安全意识，严格遵守操作规程。
3. 定期对作业人员进行安全教育培训，提高作业人员的安全技能。
干式变压器安全技术交底模板
一、交底对象本次安全技术交底的对象为参与干式变压器安装、调试、运行和维护的相关人员。
二、交底内容1. 设备概述干式变压器是一种无需油冷却的变压器，具有安全、环保、节能等特点。
其主要组成部分包括：铁芯、绕组、绝缘材料、外壳等。
2. 安全操作规程（1）操作人员应熟悉干式变压器的结构、性能和操作规程。
（2）进入现场前，应穿戴好个人防护用品，如安全帽、工作服、绝缘手套、绝缘鞋等。
（3）操作过程中，严禁擅自拆卸、改动设备。
（4）操作过程中，严禁触摸带电部分。
（5）操作过程中，严禁在设备周围堆放杂物。
3. 安装与调试安全要求（1）安装前，应对现场进行安全检查，确保现场环境符合设备安装要求。
（2）安装过程中，应严格按照设备安装说明书进行操作。
（3）调试过程中，应遵循以下原则：a. 逐步进行，先低电压后高电压。
b. 观察设备运行状态，发现异常立即停止调试。
c. 调试过程中，严禁触摸带电部分。
4. 运行与维护安全要求（1）运行过程中，应定期检查设备运行状态，发现异常立即停机检查。
（2）维护过程中，应遵守以下原则：a. 维护人员应熟悉设备结构、性能和维护规程。
b. 维护过程中，严禁触摸带电部分。
c. 维护过程中，严禁在设备周围堆放杂物。
5. 应急处理（1）发现设备故障，应立即停机检查。
（2）如遇火灾，应立即切断电源，并采取相应灭火措施。
（3）如遇触电事故，应立即切断电源，并采取相应急救措施。
三、交底要求1. 操作人员应认真听取安全技术交底，并掌握相关安全操作规程。
2. 操作人员应自觉遵守安全操作规程，确保自身和他人的安全。
3. 安全技术交底记录应妥善保存，以便日后查阅。
四、结束语干式变压器的安全运行直接关系到电力系统的稳定和人身安全。
希望大家高度重视安全技术交底，严格按照安全操作规程进行操作，确保干式变压器的安全稳定运行。
变压器安装技术交底
变压器安装技术交底一、前言在变电站建设、维护中，变压器是重要的电气设备之一。
变压器的正确安装是保障变电站安全、可靠运行的基础之一。
本文将全面介绍变压器安装技术交底的内容。
二、安装前的准备工作在变压器安装前，需要做好以下准备工作：1.确定变压器放置位置：变压器应放在坚固平稳的地面上，并且在变压器上方应保证有足够的空间，便于维护和维修。
2.确定安装地面：安装地面应符合地基基础设计要求，地面应平整、坚固、排水良好。
3.准备用户送电设备：根据变压器参数进行配套选择，如变压器的电缆、隔离开关等等。
三、安装前的检查在实际安装前，需要做好以下检查工作：1.检查变压器本身：包括变压器的绝缘状况、机械强度是否符合要求等。
2.检查变压器附件：包括油箱、隔离刀闸、电流互感器等等，检查是否齐全，机械强度是否符合要求等。
3.外观检查：检查是否存在受损、开裂、松动等等外观不良情况。
四、变压器安装步骤1.全部解包：卸下变压器外包装、保护罩等，取出吊具、支架等。
2.将变压器吊杆固定在变压器顶棚上：定好造型板和下横梁，注意周围人员的安全。
3.吊起变压器：根据变压器吊点，使用吊具将变压器悬吊在吊杆上。
4.定位吊杆：将吊杆调整至位置标准，并进行卡紧。
5.定位变压器：依靠吊杆或支架，把变压器精确定位，进行过度调整。
6.确定接地方式：根据现场情况选定接地方式，并将所有接地物品牢靠接地。
五、变压器安装后的检测在实际安装后，还需要做好检测工作：1.机械特性检测：检测包括变压器的噪声、振动、轮廓尺寸等等。
2.电气特性检测：检测变压器的绝缘机械强度、绕组电阻、短路阻抗、局部放电等等参数。
3.油指标检测：油质量符合要求，油中水分、气体等指标含量低于标准。
六、安全注意事项在变压器安装过程中，需要遵守以下安全注意事项：1.保证现场的安全：变压器安装施工现场要进行严格保护，防止周围地质松软病情状况等不安全因素。
2.保证安全隔离：变压器在施工过程中需要保证与外界的安全隔离，避免因外界电气故障等问题影响变压器安装。
主变压器安全技术交底模板
一、交底对象1. 施工单位全体施工人员；2. 施工单位管理人员；3. 施工单位安全监督人员。
二、交底目的1. 使施工人员了解主变压器安装、调试、运行过程中的安全风险；2. 提高施工人员的安全意识和操作技能；3. 确保施工过程中人员安全和设备安全。
三、交底内容1. 主变压器基本概况（1）主变压器类型、规格、型号；（2）主变压器安装位置、高度、基础尺寸；（3）主变压器冷却方式、绝缘等级、油量等。
2. 施工前准备（1）施工人员必须经过专业培训，掌握主变压器安装、调试、运行相关知识；（2）施工人员应穿戴符合国家标准的安全防护用品；（3）施工现场应配备必要的消防器材、安全警示标志等。
3. 施工过程安全注意事项（1）吊装、运输过程中，确保主变压器平稳，防止碰撞、倾覆；（2）吊装、安装过程中，严格遵守操作规程，防止发生触电、坠落等事故；（3）施工现场应设置围挡，防止无关人员进入；（4）施工过程中，如发现设备异常，应立即停止作业，查明原因，采取措施后才能继续作业；（5）施工过程中，应加强设备接地，防止静电危害；（6）施工过程中，应做好防雷、防雨、防尘、防潮等措施。
4. 主变压器调试、运行安全注意事项（1）调试、运行过程中，严格遵守操作规程，防止误操作；（2）设备运行期间，加强对设备的监控，发现问题及时处理；（3）设备运行期间，加强设备接地，防止静电危害；（4）设备运行期间，做好防雷、防雨、防尘、防潮等措施；（5）设备运行期间，加强人员培训，提高应急处置能力。
5. 应急处置（1）发生事故时，立即停止作业，保护现场；（2）立即启动应急预案，组织人员进行救援；（3）按照应急预案要求，做好事故调查、分析、处理工作。
四、交底要求1. 施工单位应将本次安全技术交底作为重要培训内容，组织施工人员进行学习和掌握；2. 施工单位应定期对施工人员进行安全技术交底，确保施工人员掌握最新的安全知识；3. 施工单位应加强施工现场安全管理，确保施工过程中人员安全和设备安全。
变压器基础施工技术交底
工程名称
合福铁路安徽段站前二标二分部无为高架站
交底日期
2011-1-21
施工单位
中铁十三局集团有限公司
分项工程名称
变压器基础施工
交底提要
变压器基础施工技术交底
交底内容：
1、基础场地填筑要求
a、由原地面往上填筑回填土，高于原地面100cm。
b、回填土填筑完成后保证表面平整、夯实。且上表面留有10m长6m宽场地。
长边为顺向便道方向，短边为垂直于便道方向。
c、回填土不得占用此处民房。
2、变压器台砌筑要求
a、变压器台为两个，于场地内东侧设置，南北各一个。
b、变压器台要求长1.5m宽1.5m高2.2m；基底20cm采用37墙，以上200cm采用24墙搭设；台顶自上至下30cm内部浇筑C20混凝土；底部坚实，整体竖直，无倾斜。
c、两个变压器之间间距5m。
d、两个变压器之间砌两道各宽12cm高0.6m长5m的砖墙。两道砖墙之间间距0.8m。
3、变压器台及场坪硬化要求
a、变压器台表面采用2cm厚砂浆抹面。
b、两个变压器台之间墙采用2cm厚砂浆抹面。
c、场坪内采用5cm厚C20混凝土硬化。
4、变压器基础围网设置要求
a、变压器基础处采用四面围网。
b、围网尺寸：长3m，高1.8m
c、围网设置必须稳固，且保证上部齐平。
d、考虑到变压器维修方便，于靠近便道一侧设置一道2m宽围网门
5、主要工程量表：
材料
单位
数量
回填土
m³
90
红砖
块
2000
围网
面
11
C20砼
m³
3
