基本矿图实施细则
矿井地质、测量主要图纸绘制细则1-74
矿井地质、测量主要圈纸绘制细则第一章基本要求第1条为加强矿图技术管理工作，实现矿图标准化，特制定本细则，采用微机绘制或手工编制矿井地质、测量主要图纸时，均参照本细则执行。
第2条本细财依据地测现行规程(简称《规程》)、《煤矿地质测量图技术管理规定》（简称《管理规定》)，《煤矿地质测量图例》(简称《图例》)以及《图例实施补充规定》(简称《图例补充》)而制定。
第3条地测图纸绘制的内容、精度以及绘制方法应符合《规程》、《图例》、《图例补充》和《管理规定》的规定，集团公司统一要求的以及根据实际生产情况需要增绘或补充说明的，依据本细则执行。
第4条本细则矿井地质图纸绘制部分，在修编矿井地质报告附图的编绘中一并参照执行。
第5条地测图纸绘图材质(纸基)要求，应符合《管理规定》第三章第24条规定.当采用0.1mm聚脂薄膜时，要对薄膜进行防变形处理，使用前须清洗干净。
第6条图幅划分应符合《管理规定》第25条要求，以矿井为单位图幅应尽量一致，其长度一般不超过2.0米，超过时应分幅绘制。
第7条座标格网一律采用100×lOOmm绘制，线粗0.1mm，座标注记到米，注记在内外图廓线之间，图廓四角必须以米为单位完整注记经纬距；其余可注记四位数，当为“0000”时，应注记全数，图幅较小的可注在图鲍右边和下边，图幅较大的(一般超过一米)，须注在图的四周。
第8条地质图图签使用《图例》573条，测量图图签使用《图例》571条标准，图签右下两条线分别与内图廓线重合。
签署栏必须按要求签署内容，绘图日期统一为格网完成日期.第9条特殊图例如果需要在图纸上标注的，一般在图纸的左下角适当位置标注。
第10条指北针一般绘于图幅左上半部，使用《图例))574箭头符号.第11条井田边界。
比例尺1／2000的图使用《图例》49符号尺寸绘制：比例尺1/5000的图大矿边界线线段长30mm，宽1.Omm，“+”宇叉线线段长4mm，两线段间距8mm，“+”宇居中。
矿井基本矿图、交换图绘制规程

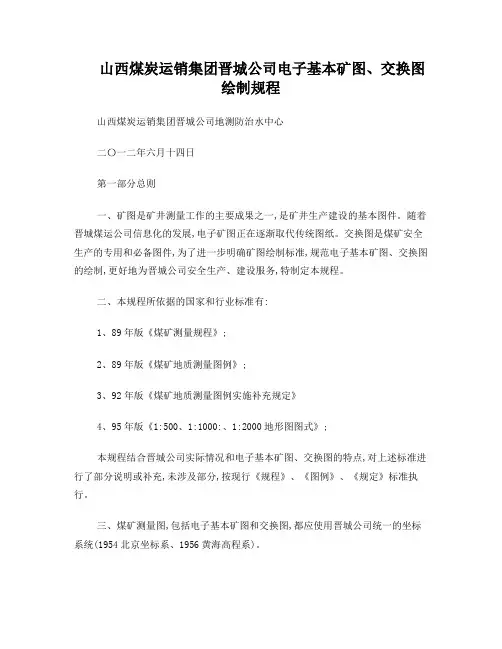

山西煤炭运销集团晋城公司电子基本矿图、交换图绘制规程山西煤炭运销集团晋城公司地测防治水中心二〇一二年六月十四日第一部分总则一、矿图是矿井测量工作的主要成果之一,是矿井生产建设的基本图件。
随着晋城煤运公司信息化的发展,电子矿图正在逐渐取代传统图纸。
交换图是煤矿安全生产的专用和必备图件,为了进一步明确矿图绘制标准,规范电子基本矿图、交换图的绘制,更好地为晋城公司安全生产、建设服务,特制定本规程。
二、本规程所依据的国家和行业标准有:1、89年版《煤矿测量规程》;2、89年版《煤矿地质测量图例》;3、92年版《煤矿地质测量图例实施补充规定》4、95年版《1:500、1:1000:、1:2000地形图图式》;本规程结合晋城公司实际情况和电子基本矿图、交换图的特点,对上述标准进行了部分说明或补充,未涉及部分,按现行《规程》、《图例》、《规定》标准执行。
三、煤矿测量图,包括电子基本矿图和交换图,都应使用晋城公司统一的坐标系统(1954北京坐标系、1956黄海高程系)。
四、电子基本矿图至少每季度、交换图应至少每月进行一次全面检查,对所填绘图上内容进行修正和完善。
五、电子矿图及其数据库,应专人、专机操作,对测量数据定期备份、保存,对软硬件定期保养、维护,保持系统正常运行和测量数据安全。
交换图应由专人负责填报工作。
六、本规程适用于晋城公司各县(区)公司以及所属各生产矿井、各基建矿井。
第二部分地质测量基本矿图一、井田区域地形图(1:2000或1:5000)内容包括:1、各级平面个高程测量控制点、注明点号、高程;2、居民区,包括各类房屋、窑洞和各种公共建筑设施等,单独或总体注记名称;3、重要的独立地物。
如井口(包括废气不用的井口和小煤窑井口并注记名称)、钻孔及其编号、烟囱、水塔、电线杆(塔)和坟地等;4、各种管线和坦栅。
如高、低压输电线、通讯线、煤气管线、围墙、铁丝网和篱笆等;5、各种道路。
如铁路、轻便铁道、空架索道、公路、大车道和乡村路等。
矿图标准规范
师宗县煤炭工业局煤矿矿图技术标准（试行）为进一步加强师宗县所辖煤矿的矿图绘制及管理工作，在煤炭工业局领导的主导下，由局技术装备科牵头，以中国计划出版社出版的《煤炭矿井制图标准》和煤炭工业出版社出版的《煤矿地质测量图例》为依托，充分结合师宗县所辖煤矿的实际特点，在2012年下发的《制图规范》的基础上，特编制《师宗县煤炭工业局煤矿矿图技术规范》（试行）。
一、图纸图幅规定1、师宗县所属各煤矿在绘制图纸时，要根据各矿实际情况以及本规定，选择适当的图幅进行绘制。
2、要优先使用附表1中所规定的基本幅面。
3、当绘制图纸内容较多或其它原因不能完全显现时，可适当采用附表2及附表3所规定的加长图幅。
图纸基本幅面尺寸允许的图纸幅面尺寸图纸加长幅面尺寸幅面代号尺寸（B×L）幅面代号尺寸（B×L）A0×2 1189×1682 A3×5 420×1486A0×3 1189×2523 A3×6 420×1783A1×3 841×1783 A3×7 420×2080A1×4 841×2378 A4×6 297×1261A2×3 594×1261 A4×7 297×1471A2×4 594×1682 A4×8 297×1682A2×5 594×2102 A4×9 297×1892二、图纸图框要求绘制图纸时，在图纸上必须采用双实线绘制图框，其中:外框线为粗实线，宽度为1.0mm；内框线为细实线，宽度为0.2mm；内外线间距见下图：图框尺寸幅面代号A0A1A2A3A4594×841 420×594 297×420 210×297 B×L 841×1189三、标题栏画法及要求1、标题栏必须置于图纸右下角并与经纬网重合，要求标题栏的方向应与看图方向一致。
矿图标准规范
矿图标准规范师宗县煤炭工业局煤矿矿图技术标准（试行）为进一步加强师宗县所辖煤矿的矿图绘制及管理工作，在煤炭工业局领导的主导下，由局技术装备科牵头，以中国计划出版社出版的《煤炭矿井制图标准》和煤炭工业出版社出版的《煤矿地质测量图例》为依托，充分结合师宗县所辖煤矿的实际特点，在2012年下发的《制图规范》的基础上，特编制《师宗县煤炭工业局煤矿矿图技术规范》（试行）。
一、图纸图幅规定1、师宗县所属各煤矿在绘制图纸时，要根据各矿实际情况以及本规定，选择适当的图幅进行绘制。
2、要优先使用附表1中所规定的基本幅面。
3、当绘制图纸内容较多或其它原因不能完全显现时，可适当采用附表2及附表3所规定的加长图幅。
图纸基本幅面尺寸允许的图纸幅面尺寸附表2：单位：mm三、标题栏画法及要求1、标题栏必须置于图纸右下角并与经纬网重合，要求标题栏的方向应与看图方向一致。
2、标题栏绘制要求外框线宽0.5mm, 内框线宽0.25mm。
3、标题栏内需签字的内容，必须由相关负责人签字，严禁直接打印。
4、标题栏中必须显示图纸编号、绘制人、审查人、比例、绘制日期等内容。
5、标题栏绘制格式参照以下规定：四、图纸编号规定1、各矿图纸应按以下要求统一进行编号：SM-XX-002、图纸编号说明1）首字母“SM”为师宗煤矿代码，各矿必须使用。
2）第二组代码“XX”为煤矿名称代码，规定统一用矿井名称缩写字母表示，例如：丹凤煤矿——DF3）常用图纸的具体编号见附表4规定，其它图纸的编号可根据各矿实际情况顺沿。
4）图纸编号定型例如：朝阳煤矿一号井采掘工程平面图图号栏应为：SZ-CYY-03丹凤煤矿采掘工程平面图图号栏应为：SZ-DF-03若有2张以上用后缀分字式表示，如：SZ-DF-03-n/n 师宗县所属井工开采煤矿矿图固定图号五、工作面编号要求井下回采工作面的编号，原则上要按照以下规定统一进行编制，其编排的顺序从前至后依次为采区编号、煤层编号、工作面编号。
矿井各种图纸的管理及编制要求
附：矿井各种图纸的管理及编制要求一、图纸管理1、各矿所绘制的图纸必须由矿地测科集中管理，各专业科室所提交的图纸在审核栏内由各负责人签字、矿上盖章才能生效。
2、各矿所绘制的图纸井上下内容必须与实际一致，能如实反映井下各系统的运行情况。
3、各矿地测科每月月底把采掘工程平面图与公司测绘技术部进行交换（填图日期统一定为每月26号），由测绘部发给各需要部门；通风、机电等各专业图纸交给公司各对口部门。
二、矿图编制内容及要求各专业所绘制的图纸图框内左上角为矿井简介，右上角为井田位置示意图及指北针，图框左下角为各图图例，右下角为图签栏。
具体绘制方法及要求按照《煤矿地质测量图例》，图签栏的绘制要求如下图所示：（一）基本矿图<一>矿井综合水文地质图综合水文地质图一般在井田地形地质图的基础上编制，比例尺为1/2000-1/10000。
主要内容有：1、基岩含水层露头（包括岩溶）及冲积层底部含水层（流砂、砂砾、砂礓层等）的平面分布状况。
2、地表水体，水文观测站，井、泉分布位置及陷落柱范围。
3、水文地质钻孔及其抽水试验成果。
4、基岩等高线（适用于隐伏煤田）。
5、已开采井田井下主干巷道、矿井回采范围及井下突水点资料。
6、主要含水层等水位（压）线。
7、老窑、小煤矿位置及开采范围和涌水情况。
8、有条件时，划分水文地质单元，进行水文地质分区。
<二>井上下对照图井上、下对照图应根据实际情况采用1：2000或1：5000比例尺。
井上下对照图应绘出以下内容：1、各级平面和高程测量控制点，注明点号、高程。
2、居民区，包括各类房屋、窑洞和各种公共建筑设施等，单独或总体注记名称。
3、重要的独立地物。
如井口（包括废弃不用的井口和小煤窑井口并注记名称）、钻孔及其编号、烟囱、水塔、电线杆（塔）和坟地等。
4、各种管线和垣栅。
如高、低压输电线、通讯线、煤气管道、围墙、铁丝网和篱笆等。
5、各种道路。
如铁路，轻便铁道、架空索道、公路、大车道和乡村路等。
煤矿图纸绘制规范标准及其要求
矿井11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规范。
图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求第一章基本要求第 1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
公司图纸绘制及基础图纸管理规定]
![公司图纸绘制及基础图纸管理规定]](https://img.taocdn.com/s3/m/712263bb0b4e767f5bcfce18.png)
公司图纸绘制及基础图纸管理规定]平煤股份公司图纸绘制及基础图纸管理规定第一条矿井各类图纸是煤矿安全生产及技术管理的重要基础技术资料，是管理部门指挥生产的依据。
为切实加强矿井技术基础管理工作，统一矿井各类图纸的绘制标准，进一步规范各类图纸管理工作，特制定本规定。
第二条各单位技术负责人对各类图纸的绘制、管理及上报负直接领导责任，各单位相关科室对分管业务范围内的图纸直接负责。
单位技术负责人应对相关图纸认真审核、签字把关，并督促本单位技术管理部门和地测部门按规定及时绘制、上报相关图纸。
第三条各生产矿井必须按照《煤矿安全规程》要求及时填绘反映实际情况的下列图纸，并备用待查：（一）矿井地质和水文地质图。
（二）井上、下对照图。
（三）巷道布置图。
（四）采掘工程平面图。
（五）通风系统图。
（六）井下运输系统图。
（七）安全监测装备布置图。
（八）排水、防尘、防火注浆、压风、充填、抽放瓦斯等管路系统图。
（九）井下通信系统图。
（）井上、下配电系统图和井下电气设备布置图。
（一）井下避灾路线图。
第四条上述一种图纸均应采用计算机绘制，图幅、符号、巷道颜色必须符合相关管理规定，图纸名称要准确、简洁。
第五条矿井地质和水文地质图的绘制必须符合《关于印发煤矿地质测量图技术管理规定和煤矿地质测量图例实施补充管理规定的通知》（中煤总生字〔1992〕第15号）规定。
第六条井上下对照图、采掘工程平面图必须明确标出矿井合法边界，如实填绘井巷位置及采掘进度，煤层底板等高线及巷道标高标注要准确可靠，交换图的绘制、交换周期必须按《关于印发平煤股份公司交换图管理规定的通知》（平煤股份〔xx〕12号）执行。
第七条通风系统图、安全监测装备布置图及防尘、防火、压风、瓦斯抽放等管路布置图的制图标准由通风处牵头组织制订后，以公司文件形式下发执行。
第八条井上下配电系统图、井下电气设备布置图、井下运输系统图的绘制必须符合《关于印发平煤股份公司机电技术文本及图纸编（绘）制规定的通知》（平煤股份〔xx〕154号）规定。
《地质测量图绘制细则》
地质测量图绘制细则第一章地质测量图基本要求一、矿图种类生产（建设）矿井必须具备8种基本矿图、4种测量专用图、6种地质专用图、6种水文地质图、4种资源储量管理图、4种其他必备矿图等32种必备图纸，主要包括：（一）基本矿图1.采掘工程平面图（1：2000、1：5000）2.井上下对照图（1：5000）3.井田区域地形图（1：5000）4.工业广场平面图（1：1000）5.井底车场平面图（1：500）6.主要巷道平面图（1：2000）7.主要保护煤柱图（1：2000）8.井筒断面图（1：1000）（二）测量专用图1.井上、下测量控制网图（1：5000）2.竖井井筒十字中线点平面图（1：500～1：2000）3.地表及岩移观测站平面图（1：2000～1：5000）4.采煤沉陷综合治理图（1：2000～1：5000）（三）地质专用图1.矿井地质地形图（或基岩地质图）(1：5000)2.矿井煤系地层综合柱状图(1：200或1：500)3.矿井地质剖面图(1：2000)4.矿井煤岩层对比图(1：200或1：500)5.矿井水平地质切面图(1：5000)6.构造纲要图(1：5000)（四）水文地质图1.矿井综合水文地质图（1：5000）2.矿井充水性图（1：2000或1：5000）3.矿井综合水文地质柱状图(1：200或1：500)4.矿井水文地质剖面图(1：2000)5.矿井涌水量与各种相关因素关系曲线图（1：500或1：1000）6.井上下防治水系统图（1：2000或1：5000）（五）资源储量管理图1.矿井可采煤层底板等高线及储量计算图(1：2000～1：5000)2.采区储量计算图(1：1000或1：2000)3.分煤层"三量"及损失量计算图（1：2000）4.工作面损失量计算图(1：1000)（六）其它必备矿图1.矿井开拓系统平面图（1：10000或1：50000）2.水平延深及采区设计图（1：1000～1：5000）3.外部资源勘查设计图（1：2000～1：10000）4.矿井瓦斯地质图（1：2000～1：5000）二、绘制基本要求（1）线条均匀，圆滑，接头吻合，点线、虚线间隔大小一致，平行线间距相等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基本矿图实施细则一、总要求：●格网地质测量图坐标格网一律采用100×100mm。
除含有地形的井田区域地形图、地形地质图、井上下对照图外，所有矿图必须绘制坐标格网，不能用十字线替代。
正或斜格网各矿按实际情况自定，但坐标注记要求字头朝北或图幅上方（黑体，字高3mm），一律采用“米”为单位。
手工制图应严格按《煤矿测量规程》要求，把好格网精度关。
●注记总要求点状物(测点、钻孔、井筒等)的名称、高程、用途等一律采用水平字列，字头一律朝北或图幅上方，字隔采用密集排列（间隔0.5-1mm）。
线状物、面状物采用曲屈字列，字头不得朝向图幅水平线以下。
注记位置视图面而定，既要明了直观，还要布局合理。
字隔视线状物长度而定，特长线状物应分段重复注记。
●图面要求矿图要求绘制准确，内容齐全，填绘及时，清晰美观，几何关系正确。
线条粗、中、细分明，均匀圆滑，接头吻合，平行线间距相等。
指北针一般绘于图的右上角，图签放在图的右下角。
各种符号的大小应符合规范的要求。
但在符号密集时，符号尺寸可适当缩小或省略次要符号。
符号上下重叠时，可用共线绘制。
数字图要求：图层清晰，图面整洁，线条均匀，色泽准确适度，打印成图后字体、大小注记要符合《煤矿地质测量图例》要求；图面表达和注记无矛盾，巷道接口处应相交或相剪切，不留缺口、线头。
各矿应尽可能按不同内容细分图层，同时再填绘新内容时应严格按原分层方式追加。
●缩放对于数字图原则上大比例尺图可缩小使用，但《煤矿地质测量图例》有规定的符号、字符大小应修正。
1:10000图按《煤矿地质测量图例》中1:5000图的规定符号及大小或按0.8比例缩小,全矿井应统一。
除完全按比例绘制的图可放大使用外，原则上不可放大使用。
●存档要求作为基本矿图的纸质图要用经过裱糊并存放一年以上的优质原图纸；聚酯薄膜图应为经热定型处理，厚度大于0.1mm的优质聚酯薄膜；数字图要有永久保存的备份光盘和移动硬盘，按时间分不同的文件夹保存，且该光盘和移动硬盘仅供存档专用，不得用作日常转载其它文件。
●注记字体及大小、方向见附表、附图。
所有注记要求的大小一律以打印到纸图上的字大为准。
二、采掘工程平面图绘制要求《煤矿测量规程》规定“采掘工程平面图”的绘制内容有：①井田技术边界、保安煤柱及其它边界线，注明名称和批准文号。
②本煤层内以及与开采本煤层有关的巷道。
主要巷道应注明名称，斜巷应注记倾向和倾角，巷道交叉口、变坡以及平巷的特征点等，在图上每隔50~100mm应注记轨面或底板高程。
③回采工作面及采空区，注记工作面月末位置、平均采厚、煤层倾角、开采方法、开采年度和煤层小柱状；丢煤区应注明丢煤原因和煤量；注销区应注明批准文号和煤量。
④永久导线点和水准点，注明点号和高程；临时点根据需要注记。
⑤钻孔、煤层露头线、风氧化带、煤层变薄区、尖灭区，陷落柱和岩浆侵入区，煤厚点、煤样点（全样、大样）以及实测的主要地质构造。
⑥发火区、积水区、煤及瓦斯突出区、冒流砂区等，应注明发生时间及有关情况。
⑦井田边界外100m以内的邻矿采掘工程和地质情况，井田范围内的小煤窑矿界及其采掘巷道、采空、积水范围。
⑧根据图面允许和实际要求，加绘煤层底板等高线（可适当调整等高线距），地面重要工业建筑、居民区、铁路、重要公路，以及大的河流，湖泊等。
《煤矿安全规程》（2011）第二百六十条“在采掘工程平面图和矿井充水性图上必须标绘出井巷出水点的位置及其涌水量、积水的井巷及采空区的积水范围、底板标高和积水量等。
在水淹区域应当标出探水线的位置。
”实施细则：1、作为基本矿图的采掘工程平面图，比例尺应为1：1000或1：2000，且必须为完全按比例成图的一手图，详细记录现场巷道（硐室）变化、地质构造、钻探情况等。
2、测点、钻孔、井筒等名称、高程、用途等一律采用水平字列，字头一律朝北或图幅上方。
永久导线点、经纬仪导线点：点号随巷道方向，在巷道内注记，但字头不得朝下（黑体，字高 1.2mm），高程注记于巷道外，一律注记测点巷道底板高程，并取小数点后１位小数（黑体，字高2mm），字头朝北或图幅上方，或同工作面编号方向，但一张图尽量一致。
钻孔要注记钻孔编号、孔口标高（红色）、本煤层底板标高（黑色）、本煤层总煤厚（不含夹石），（宋体，字高3mm或2.5mm，见附表）。
3、井田技术边界、保安煤柱边界、井田区域范围内的小煤矿边界等均应按《煤矿地质测量图例》符号、尺寸绘制，并注明名称和批准文号。
矿井、煤柱名称字头朝北或图幅上方，批准文号沿边界线注记，但字头不得朝下。
字体及大小见附表。
大比例尺(1:1000、1:2000)分幅采掘图，跨着上述边界部分的，必须注明边界名称及批准文号。
4、井筒符号及尺寸按《煤矿地质测量图例》规定绘制。
井筒名称注记在井口附近（黑体，3.5×3.5mm或3×3mm，见附表），字头朝北或图幅上方。
井口地面高程注记用红色，取小数点后二位(若为水准点，取小数点后三位)。
竖井应同时注记地面及井下高程，地面高程用红色，井下高程用黑色，均取小数点后二位(若为水准点，取小数点后三位)。
（黑体，字高2mm，字头朝向同井筒名称）现生产用井筒，绘制进、出风符号。
报废井筒，在原符号上打红叉，只注明原用途，不画进出风符号。
6、巷道分岩巷、煤巷，岩巷用桔黄色，煤巷用黑色。
1:1000、1:2000图按巷道实际宽度绘制，所有测点及地质构造内容均上图，高程注记均取小数点后一位。
1:5000图，巷道按线粗0.15-0.2mm的双线表示，双线间隔0.8-1mm,可用1：2000采掘图缩小使用，个别巷道可在不影响中线精度的情况下，作适当美观调整，但各种符号、注记的大小需按《煤矿地质测量图例》要求修正。
巷道内每隔100mm左右应注记轨面或巷道底板高程，巷道交叉口、变坡点、转弯处，适当加密，高程注记均取小数点后一位（黑体，字高2mm，字头朝北或图幅上方）。
倾斜巷道(坡度大于7‰)一律表示下坡度及止坡点，坡度注记沿巷道方向，但字头不得朝下。
所有井巷工程都必须注记全称（仿宋体，3.5×3.5mm或3×3mm，见附表），表示水平数字名称的，一律用屈曲排列的阿拉伯数字表示，严禁用汉字注记。
对于上下重叠多层的巷道，要有必要的文字说明或注记。
图中有非本煤层的煤巷时，用不同颜色或线型表示，并有图例或注记说明。
7、采掘工程平面图中，地面实测、推断断层、陷落柱按《煤矿地质测量图例》中374-391符号表示，井下巷道及回采工作面实测断层以393符号表示，各矿应具体规定采用断层上(或下)盘，全矿应一致。
符号389用于煤层底板等高线及储量计算图中。
实测及推断陷落柱用符号397、398表示。
古河床冲刷区，按实际范围用符号400表示，外边缘线为黑色，内点为黄色只绘在边缘线内，小柱状注记残留煤厚。
8、回采工作面及采空区应注记工作面编号、回采年度、月进度线(1:5000、1:10000图年末色框闭合后，应删除)、平均采厚、煤层平均倾角、开采方法和煤层结构小柱状。
工作面编号：采用阿拉伯数字，沿工作面走向，放于工作面中部，若工作面走向垂直于下方图廓，注记字头一律朝左。
特长工作面应分段重复注记。
回采年度及月进度：回采年度采用阿拉伯数字，沿工作面走向，放于工作面编号上方，全年回采范围中间。
回采月份用罗马数字注记，放于工作面编号下方，字头朝向同工作面编号。
平均采厚：为工作面采后总结中的平均采煤厚度，放于工作面右下角，保留一位小数。
字头朝向同工作面编号。
煤层倾角：标注工作面煤层平均倾角，放于工作面内空白处。
开采方式：放于工作面编号下适当位置。
字头朝向同工作面编号。
色框：色框颜色按《煤矿地质测量图例》规定绘制，一幅图中要宽度一致、美观、协调。
小柱状：一律垂直于工作面走向或下方图廓，1:2000图上柱状宽3mm，1:5000（1：10000）图上柱状宽2mm，左边注记夹石厚，右边注记煤层厚，均用黑色（黑体，字高1-2mm），并绘出顶、底板岩性。
9、井田范围内及周边威胁大矿安全生产的小煤矿（包括井田边界外100m 以内邻矿采掘工程），须将矿界、井口、实测采空区或采空范围展绘在采掘工程平面图中。
小煤矿矿界按“《煤矿地质测量图例》实施补充规定”中补充符号4绘制(长线20mm，间隔5mm，十字3mm，线粗0.6mm)。
各小煤矿除注记矿名外，还须标明最新的批准文号或采矿许可证号，同时必须展绘各矿所有井口位置、方向、标明井口标高(不标坐标) 、坡度。
有实测资料的应展绘其主要巷道、工作面布置及采空区情况。
10、水文孔符号用《煤矿地质测量图例》中302表示，上方注记孔号，左侧注记孔口高程（m）孔深（m），右侧注记含水层位，水位高程（m），水柱高度（m）单位涌水量（L/s.m），渗透系数（m/d），字体及大小同钻孔注记。
井下积水区按符号517绘制，内注记积水量（m3）积水下限高程（m）、水柱高（m），可注记在外面，用箭头指示清楚。
如积水已疏干，可在原积水区范围用红色画一个×，×要能覆盖积水区的二分之一以上。
11、地表河沟及沟内地表标高，用浅兰色绘制，全矿井范围图幅内，河沟应连续，并标明水流方向。
河沟名称应注记在水域内，如果水面很窄，则注记在水涯线上方或右侧，较长的河沟应隔图上15-20厘米重复注记。
12、采掘工程平面图要求填绘煤层底板等高线，并及时按掘进巷道、回采工作面及新增钻孔资料重新修改。
注记数字中心连线应与等高线方向一致，字头朝向高处，且应避免字头朝下。
13、交换图包括各矿所有的现采掘煤层的采掘工程平面图。
有关交换图的要求如下：①本部数字版的1：2000的采掘工程平面图每旬更新并上传一次，1：5000（1：10000）每月更新并上传一次。
（晋兴公司、临汾公司、吕梁公司地测信息系统联网后，也按此要求执行。
）本部各矿及晋兴公司斜沟矿上报1：5000采掘工程平面图纸图。
每月5日前送地质处。
月报8份，半年报15份。
临汾矿业管理公司及吕梁德威公司各矿每月5日前上传电子图到xsmddzc@，每季度5日前报6份纸质图到地质处。
另外，井上下对照图（1份）每半年交换一次。
②范围可以不包括全井田范围，但必须能表明现生产所需运输、通风、排水、供电等系统。
（即未采区可以不在图幅范围内，但已采区必须保留）对于上下重叠多层的巷道，要有文字说明或注记。
③每层煤的图纸应为一张完整的图，多幅打印后需拼接。
④明显标识现采掘队组位置、名称、月进度、现回采面要注明采煤机型号等。
⑤用红蓝箭头分别表示井筒和主要巷道的进出风流方向。
⑥表示开拓方式的示意图，放在图纸下方适当位置。
⑦主提升井，表示井口提升方式和能力。
⑧现采、掘工作面所在的顺槽要注明用途（皮带巷、轨道巷等）⑨交换图图签一律采用《煤矿地质测量图例》中113页中采掘图图签；属于集团的一律用“西山煤电（集团）有限责任公司××矿”，股份公司下属矿一律用“山西西山煤电股份有限公司××矿”表示。
