CFG桩基施工记录表
CFG桩基技术交底
桩身混凝土面不连续，中间有垂直于桩中心轴线的开裂或间断。原因处理措施
（1）施工保护不够，有大型机械在强度未达标的CFG桩区运行。加强对CFG桩区的保护，严禁一切大型机械进入。
（2）钻机排气阀被堵。经常检查排气阀，将包裹排气阀的混凝土凿除。排气阀堵塞还容易造成桩头空芯
5.桩头不饱满
主要是因为施工中为了方便阀门打开，先提钻后泵料所致。这种情况可能造成钻头上的土掉入桩孔或地下水侵入桩孔，影响CFG桩的桩端承载力。所以要保证提钻和泵料的一致性。
技 术 交 底 书
交底级别：四级 编号：
主送单位
CFG桩施工班组
施工图号
施工部位
CFG桩技术交底
发送日期
CFG桩基技术交底
一、施工方法及重点
本标段CFG桩工程数量较大，采用长螺旋钻机钻孔，人工及时清理排土及淤土。控制好CFG桩数量，桩长8米，CFG桩桩径0.4m，CFG桩间距1.8m，桩位按矩形布置。
交底人：复核/审核人：签收人：
交底名称
交底单位
交底人
复核/审核人
CFG桩基技术交底
第三架子队
签收记录
姓名（签字）
单位/班组
工种
签收日期
备注
技术交底签收记录表
说明：1、本表除列表名称外，其余手签；
2、技术交底交至作业班组或多人签收时采用本表记录。
五、安全环保
1.CFG桩施工人员进场后，组织操作人员进行安全培训，安全培训合格后，方可在现场作业。无特殊工种证件的人员，严禁从事特殊工种作业。
2.钻机安装、拆卸过程中，应有专职安全人员现场指挥，防止发生坠物伤人事故，禁止任何非施工人员进入现场。进入施工现场人员必须佩带安全帽。
3.钻机作业前，提前规划好钻机作业位置，两台钻机最小距离不得小于钻机塔架长度的2倍。启动前应检查离合器、钢丝绳等，经空车试运转正常后再开始正常作业。
CFG桩基施工监理旁站记录表(范本)
旁站监理人员(签字）：
旁Hale Waihona Puke 监理记录表工程名称:日期及气候：
工程地点：
旁站监理的部位或工序：
旁站监理开始时间:
旁站监理结束时间:
施工情况:现场施工管理人员基本到位，采用商品砼，标号为C25，砼地泵一台,长螺旋钻孔机械一台，工人一组4人配合施工，有施工员跟班并对工人进行技术交底,督促工人严格按照施工规范进行操作，整个施工过程基本正常。
监理情况：
监理人员对商品砼C25标号进行核对，检查坍落度基本符合要求。见证取样做砼抗压试块1组.施工根数10根，现场安全情况良好.
发现问题：施工过程中出现混凝土供应不足
处理意见：要求施工单位现场负责人，根据现场进度情况与搅拌站协调，保证混凝土供应
备注：
施工企业：
项目经理部：
质检员(签字）：
监理企业：
桩基混凝土工程施工记录
桩基混凝土工程施工记录工程名称：某某项目桩基混凝土工程施工记录工程地点：某某市某某区工程单位：某某施工有限公司监理单位：某某监理工程有限公司工程概况：本项目为某某项目桩基混凝土工程，总工程量约1000根桩，主要包括桩基施工、混凝土灌注桩施工等。
施工时间：2021年10月1日至 2021年11月30日施工人员：主要施工人员50人，其中工程技术人员10人，作业人员40人施工设备：主要设备有挖掘机、混凝土搅拌机、振动钢丝锯等施工过程：一、桩基施工1. 10月1日：施工队到达工程现场，进行现场勘测和测量，并制定详细施工方案。
2. 10月2日-10月5日：挖掘机开始进行桩孔开挖作业，每天挖掘不少于5个桩孔，确保开挖深度符合设计要求。
3. 10月6日-10月10日：开始进行桩基桩架的安装作业，施工人员按照设计要求进行施工，确保桩基桩架的垂直度和水平度。
4. 10月11日-10月15日：开始进行桩基桩身的灌浆作业，施工人员采用灌浆机进行灌浆，确保桩身牢固。
5. 10月16日-10月20日：进行桩身封堵作业，施工人员按设计要求进行封堵，确保桩体质量。
二、混凝土灌注桩施工1. 10月21日-10月25日：开始进行混凝土灌注桩的施工，施工人员按设计要求进行混凝土搅拌和浇筑工作。
2. 10月26日-11月30日：混凝土灌注桩的施工持续进行，每天施工不少于10根桩，确保施工质量。
施工质量控制：1. 混凝土搅拌比例符合设计要求，标号不低于C30。
2. 施工人员必须按照设计要求进行施工，保证施工质量。
3. 混凝土灌注桩的垂直度和水平度必须符合标准，严禁出现偏差。
4. 施工监理单位每天进行巡检，确保施工过程中质量控制。
施工记录：1. 10月15日：施工人员在进行桩基桩身灌浆作业时，发现一处桩身漏浆情况，立即通知负责人进行处理。
2. 10月25日：混凝土搅拌机出现故障，导致施工暂停，施工队立即联系维修人员进行处理，恢复施工。
3. 11月5日：施工监理单位对施工现场进行检查，发现混凝土灌注桩有裂缝情况，要求施工单位立即整改。

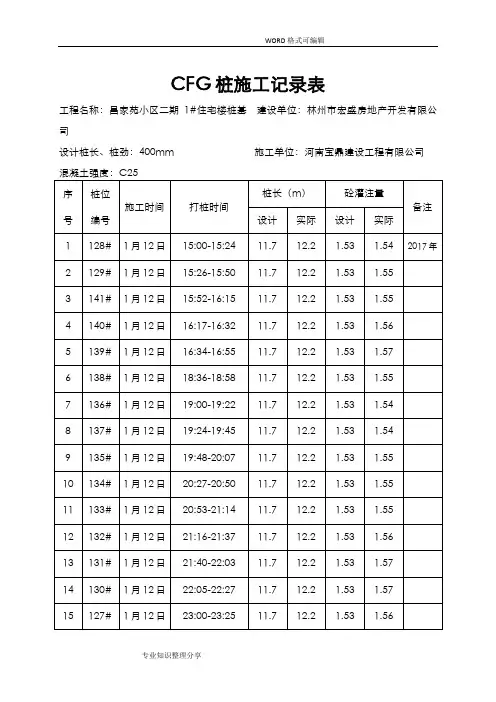

CFG桩基施工记录文本
CFG桩施工记录表工程名称：昌家苑小区二期1#住宅楼桩基建设单位：林州市宏盛房地产开发有限公司设计桩长、桩劲：400mm 施工单位：河南宝鼎建设工程有限公司混凝土强度：C25记录：技术员：甲方监理：CFG桩施工记录表工程名称：昌家苑小区二期1#住宅楼桩基建设单位：林州市宏盛房地产开发有限公司设计桩长、桩劲：400mm 施工单位：河南宝鼎建设工程有限公司记录：技术员：甲方监理：CFG桩施工记录表工程名称：昌家苑小区二期1#住宅楼桩基建设单位：林州市宏盛房地产开发有限公司设计桩长、桩劲：400mm 施工单位：河南宝鼎建设工程有限公司混凝土强度：C25记录：技术员：甲方监理：CFG桩施工记录表工程名称：昌家苑小区二期1#住宅楼桩基建设单位：林州市宏盛房地产开发有限公司设计桩长、桩劲：400mm 施工单位：河南宝鼎建设工程有限公司混凝土强度：C25记录：技术员：甲方监理：CFG桩施工记录表工程名称：昌家苑小区二期1#住宅楼桩基建设单位：林州市宏盛房地产开发有限公司设计桩长、桩劲：400mm 施工单位：河南宝鼎建设工程有限公司混凝土强度：C25记录：技术员：甲方监理：CFG桩施工记录表工程名称：昌家苑小区二期1#住宅楼桩基建设单位：林州市宏盛房地产开发有限公司设计桩长、桩劲：400mm 施工单位：河南宝鼎建设工程有限公司混凝土强度：C25记录：技术员：甲方监理：CFG桩施工记录表工程名称：昌家苑小区二期2#住宅楼桩基建设单位：林州市宏盛房地产开发有限公司设计桩长、桩劲：400mm 施工单位：河南宝鼎建设工程有限公司混凝土强度：C25记录：技术员：甲方监理：CFG桩施工记录表工程名称：昌家苑小区二期2#住宅楼桩基建设单位：林州市宏盛房地产开发有限公司设计桩长、桩劲：400mm 施工单位：河南宝鼎建设工程有限公司混凝土强度：C25记录：技术员：甲方监理：CFG桩施工记录表工程名称：昌家苑小区二期2#住宅楼桩基建设单位：林州市宏盛房地产开发有限公司设计桩长、桩劲：400mm 施工单位：河南宝鼎建设工程有限公司记录：技术员：甲方监理：CFG桩施工记录表工程名称：昌家苑小区二期2#住宅楼桩基建设单位：林州市宏盛房地产开发有限公司设计桩长、桩劲：400mm 施工单位：河南宝鼎建设工程有限公司混凝土强度：C25记录：技术员：甲方监理：CFG桩施工记录表工程名称：昌家苑小区二期2#住宅楼桩基建设单位：林州市宏盛房地产开发有限公司设计桩长、桩劲：400mm 施工单位：河南宝鼎建设工程有限公司混凝土强度：C25记录： 技术员： 甲方监理：CFG 桩施工记录表工程名称：昌家苑小区二期3#住宅楼桩基 建设单位：林州市宏盛房地产开发有限公司设计桩长、桩劲：400mm施工单位：河南宝鼎建设工程有限公司 混凝土强度：C25记录：技术员：甲方监理：CFG桩施工记录表工程名称：昌家苑小区二期3#住宅楼桩基建设单位：林州市宏盛房地产开发有限公司设计桩长、桩劲：400mm 施工单位：河南宝鼎建设工程有限公司混凝土强度：C25记录：技术员：甲方监理：CFG桩施工记录表工程名称：昌家苑小区二期3#住宅楼桩基建设单位：林州市宏盛房地产开发有限公司设计桩长、桩劲：400mm 施工单位：河南宝鼎建设工程有限公司记录：技术员：甲方监理：CFG桩施工记录表工程名称：昌家苑小区二期3#住宅楼桩基建设单位：林州市宏盛房地产开发有限公司设计桩长、桩劲：400mm 施工单位：河南宝鼎建设工程有限公司混凝土强度：C25记录：技术员：甲方监理：CFG桩施工记录表工程名称：昌家苑小区二期3#住宅楼桩基建设单位：林州市宏盛房地产开发有限公司设计桩长、桩劲：400mm 施工单位：河南宝鼎建设工程有限公司混凝土强度：C25记录：技术员：甲方监理：。
CFG桩施工
CFG桩3、施工工艺施工准备平坦场所，除掉路基基底范围内的生活垃圾、工业垃圾、阻碍物及表层富含植物根须种植土，标记并办理场所范围内陆下修筑物及管线。
对于池塘地段依据设计图纸，将淤泥和水清理达成后，尔后采纳素土层层夯实，每层不大于 30cm。
回填至设计标高后方可进行地基办理。
纵向高差不得大于2m（困难地段），相邻截面高差大于 2m的加设一道许多于2m的台阶连接，从而减少高差再进行CFG桩施工。
3.1.2 提前修睦施工便道，以作为混凝土运输通道。
施工便道宽度 6m，厚 0.6m （基层采纳 0.5m 建筑垃圾，顶层采纳厚泥结碎石，双侧挖× 0.5m 的排沟渠）测量放线：施工前由技术员放出CFG桩桩位。
开钻前用尺量复核桩位。
混杂料拌制：依据现场实质状况，可采纳自拌和商品混凝土，混凝土配合比采纳 C15混凝土配合比（先期采纳兰叶搅拌站C15混凝土），并经过试桩最后确立最正确的施工配合比。
人员和机械配置状况人员配置及分工状况（每台钻机）（1）配置机手 2 名，工人 8 名。
分两个班组进行作业。
负责现场机械操作、混杂料灌注等作业。
（2）现场技术员、安质员、试验员各 1 名。
负责监控每道工序按标准化作业，并做好施工记录。
（3）现场生产负责人 1 名。
负责指挥现场生产。
机械配置序号设备名称型号和功率单位数目备注1发电机200KW台12长螺旋钻机JZB45台13混凝土输送泵HBT-60台14电镐把1施工工艺施工步骤（1）钻机就位平坦场所达到施工要求后，将长螺旋钻机就位，调整钻机水平并固定，专人检查将钻头锥尖对准桩位中心点；螺旋钻机就位后，司钻人员依据钻机架上的铅锤调理钻机垂直度，保证垂直度偏差≤1%。
使用反差大的反光贴条每0.5 米进行标识，粘贴在钻机导向架上，利于夜间记录人员鉴别读数。
（2）混杂料搅拌混杂料搅拌：混杂料搅拌一定进行集中拌和，依照配合比进行配料，每盘料搅拌时间依照一般混凝土的搅拌时间进行控制。
测量放线记录范本
表B.0.5施工控制测量成果报验表工程名称：XXX楼CFG桩基工程编号：致：XX监理有限公司（项目监理机构）我方已完成XX楼CFG桩基工程的施工控制测量，经自检合格，请予以查验。
附件：1.施工控制测量依据资料2.施工控制测量成果表分包单位（盖章）施工项目经理部（盖章）项目经理或项目技术负责人签字（签字）项目经理或项目技术负责人签字（签字）年月日年月日审查意见：项目监理机构（盖章）专业监理工程师（签字）年月日注：本表一式三份，项目监理机构、建设单位、施工单位各一份工程名称XX楼定位依据甲方提供的轴线及控制点使用仪器GPS 控制方法平面测量工程草图：1、根据甲方提供的控制点和桩基工程施工图纸利用GPS进行测量放线。
2、根据桩基工程施工图纸利用GPS得出四个轴线坐标点，依据现坐标点与桩基施工图纸进行桩位放样。
3、严格按照测量规范要求，满足放样精度，复核测量结果，偏差在允许范围内。
施工单位主测者：（章）年月日监理（建设）单位复核人：（章）年月日工程名称XX楼定位依据甲方提供的高程点使用仪器GPS 控制方法往返测量法工程草图：根据设计图纸中的标高±0.000相对于绝对高程80.35m的说明及甲方提供的基准点，使用GPS，实测XX楼CFG桩基工程场地标高，我们选平均点作为计算钻孔深度的依据，经测量，最大钻孔深度见下表：桩基数据计算一览表类型场地平均点标高（m）设计桩顶标高（m）空桩长度（m）设计有效桩长（m）钻孔深度（m）备注应钻深度（m）桩1 -2.75 -7.91 5.16 22 27.16 桩2 -2.75 -8.91 6.16 22 28.16 桩3 -2.75 -9.71 6.96 22 28.96 桩4 -2.75 -10.91 8.16 22 30.16施工单位主测者：（章）年月日监理（建设）单位复核人：（章）年月日。
水泥粉煤灰碎石桩(CFG桩)施工工艺标准
水泥粉煤灰碎石桩（CFG桩）施工工艺标准1适用范围本标准适用于建筑工程地基加固采用水泥粉煤灰碎石桩（CFG桩）施工。
2施工准备2.1材料2.1.1水泥：一般采用强度等级为32.5及其以上的普通硅酸盐水泥。
水泥进场时应有出厂合格证，并有现场复验报告。
2.1.2粉煤灰：一般采用细度不大于45%的Ⅱ级或Ⅱ级以上的粉煤灰；粉煤灰进场时应有出厂合格证，并有现场复验报告。
2.1.3石子：一般采用粒径为20～50mm的坚硬碎石或卵石，含泥量不大于3%且应符合国家现行标准《普通混凝土用碎石或卵石质量标准及检验方法》JGJ53的规定。
2.1.4石屑：一般采用粒径为2.5～5mm，含泥量不大于3%，质量符合设计要求。
2.1.5砂：宜采用中砂或粗砂，含泥量不大于5%。
2.1.6外加剂：根据施工需要通过试验确定。
2.2机具设备2.2.1长螺旋钻机：常用长螺旋钻机的钻孔直径为300～800mm，钻孔深度8～27.5m。
2.2.2振动沉管机：激振力74kN以上，允许加压力60kN以上。
2.2.3洛阳铲：选用直径多为110～130mm。
2.2.4辅助设施与机具2.2.4.1强制式搅拌机、高压混凝土泵、混凝土泵管、振捣器、材料秤、机动翻斗车、小推车、重锤等。
2.2.4.2水准仪、经纬仪、测绳、钢尺等检测工具。
2.3作业条件2.3.1施工场地达到“三通一平”，对软弱地面进行碾压或夯实处理。
2.3.2施工范围内的地上、地下障碍物应清理或改移完毕，对不能改移的障碍物必须进行标识，并有技术保护措施。
2.4技术准备2.4.1收集场地工程地质、水文地质资料，编制水泥粉煤灰碎石桩施工方案并经审批，对操作人员进行技术交底。
2.4.2测设建筑场地水准控制点和建筑物轴线桩，测放桩位并做好标记。
2.4.3对材料进行复试、试配。
2.4.4试桩，以复核地质资料以及设备、工艺是否适宜。
3操作工艺3.1工艺流程3.1.1长螺旋钻孔或人工洛阳铲成孔干作业灌注成桩工艺流程3.1.2长螺旋钻孔、管内泵压混合料成桩工艺流程3.1.3振动沉管灌注成桩工艺流程3.2操作方法3.2.1长螺旋钻孔或人工洛阳铲成孔干作业灌注成桩操作方法3.2.1.1定桩位：放桩位后应用钢钎打入地下200mm，灌入白灰做标记，经建设单位和监理验收。
CFG桩检验批
1
桩身完整性
按桩基检测技术规范
符合设计及规范要求
2
桩位偏差
满堂布桩≤
条基布桩≤
符合设计及规范要求
3
桩垂直度（%）
≤
4
桩长（mm）
±100
100 120 110-20 80100 40 7060
施工单位检查评定结果
专业工长（施工员）
施工班组长
主控项目全部合格，一般项目满足设计及规范规定要求。
项目专业质量检查员：年月日
CFG桩基工程检验批质量验收记录表
GB50202-2002
0Байду номын сангаас
2
单位（子单位）工程名称
星联置地·星联湾住宅小区桩基工程
分部（子分部）工程名称
7#楼CFG桩（桩基）
验收部位
CFG桩340根
总包单位
河南五建建设集团有限公司
项目经理
胡方德
分包单位
河南省建设基础工程有限公司
项目经理
赵鸿杰
施工执行标准名称及编号
监理（建设）单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）：年月日
《建筑地基基础工程施工质量验收规范》
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
原材料
设计要求
符合设计及规范要求
2
桩径（mm）
±20
-9 119 7 8-89 6 8-87
3
桩身强度
设计要求
详见28天试块强度报告
4
地基承载力
设计要求
复合地基承载力540Kpa
单桩承载力700KN
