精快自动化点胶机说明书
1.产品介绍
东莞全职数控科技有限公司
1.1 产品概述
QZ-NC0903 是由本公司专业数控团队为点胶机行业量身定做的低成本、高浓缩、手持盒采用 320*240 高分辨率彩屏、全中文操作界面，易学易用。
东莞全职数控科技有限公司
三轴智能点胶机控制系统 QZ-NC0903（手持版） V7.3 说明书
东莞全职数控科技有限公司
第 1 页 共 38 页
东莞全职数控科技有限公司
目录
1. 产品介绍.....……………………………………………………………………………………...3 1.1 产品概述.......………………………………………………………………………………………………….3 1.2 功能简介.......………………………………………………………………………………………………….3 1.3 功能特性......…………………………………………………………………………………………………..3 1.4 产品列表.......………………………………………………………………………………………………….4 2.接线说明图.......……………………………………………………………………………………5 2.1 控制器接线引脚定义.......………………………………………………………………………………….5 2.2 控制器接线说明……. ......………………………………………………………………………………….6 2.3 系统连接示意图…….......………………………………………………………………………………….7 2.4 转接板接线说明….......…………………………………………………………………………………….8 2.5 转接板接线示意图.………………………………………………………………………………. ……….9 2.6 安装尺寸…......……………………………………………………………………………………. ………10 3.按键说明.....………………………………………………………………………………………11 3.1 手持盒按键图………........………………………………………………………………………………...11 3.2 手持盒按键说明……........………………………………………………………………………………...11 4.手持盒操作说明.........……………………………………………………………………………13 4.1 开机画面介绍.………........………………………………………………………………….……………13 4.2 主菜单功能介绍.………........……………………………………………………………………………15 4.3 新增功能操作 ………........……………………………………………………………………………….19 4.4 插入指令操作 ………........……………………………………………………………………………….28 4.5 删除指令操作 ………........……………………………………………………………………………….28 4.6 复制指令操作 ………........……………………………………………………………………………….28 4.7 阵列复制操作 ………........……………………………………………………………………………….29 4.8 偏移操作 .......……………………………………………………………………………………………….29 4.9 批量修改 .......……………………………………………………………………………………………….30 4.10 自动圆角.......……………………………………………………………………………………………….30 4.11 类型批量修改……………………………………………………………………………………………30 4.12 系统 .…….......……………………………………………………………………………………………31 4.13 执行方式操作 ………........……………………………………………………………………………33 4.14 复位方式操作………........……………………………………………………………………………….33 4.15 产量设定.......……………………………………………………………………………………………….34 4.16 默认参数.......……………………………………………………………………………………………….34 4.17 拉丝工艺.......……………………………………………………………………………………………….35 4.18 停机位置.......……………………………………………………………………………………………….35 4.19 空移速度.......……………………………………………………………………………………………….36 4.20 定滴功能.......……………………………………………………………………………………………….36 4.21 对针操作.......……………………………………………………………………………………………….36 4.22 MARK 点对针操作.......….………...…………………………………………………………………….36 4.23 拨码开关说明........….………...…………………………………………………………………….37 5.注意事项.........……………………………………………………………………………………37 5.1 装机事项.......……………………………………………………………………………………………….37 5.2 常见问题说明与故障排除.......………………………………………………………………………….37
点胶机操作说明书
点胶机操作说明设备介绍本设备操作简单，功能强大。
能实现点，直线，和不规则图形多种方式点胶。
手持示教器操作，编程方便快捷，简单易学。
设备主界面本点胶机的作业部分，由点胶控制系统、UV 固化系统、示教编程系统组成。
1. 点胶控制系统介绍 主界面编程示教器 UV 灯固化控制器点胶控制器 点胶阀和CCD点胶气压表电压显示屏点胶气压调节电压调节LED 指示灯SET 确认键 光标移动键LED 显示屏点胶气压：点胶气压一般设置在0.1~0.3mpa 。
在其他参数不变的情况下，气压越大，点胶量越大。
电压调节：调节点胶阀的设定电压，在其他参数不变下，电压越大，点胶量越大。
我们用的电压一般设定到40~70v 之间。
电压显示屏： 输出开关必须在ON 的状态下才能出胶。
额度电流不能调节。
LED 指示灯LED 显示屏点胶阀开关键点胶触发按加减或上下移动功能键实际电压设定电压额定电流实际电流开关状态点胶模式：有划线、循环、清洗三种模式。
本设备选用画线模式。
点胶时间：此时间为撞针抬起时间。
间歇时间：该时间为撞针两次撞击的时间间隔。
脉冲数：控制器对点胶进行计数。
参数设置在主屏显示下按下“SET ”键可进入菜单页面用“+”、“-”选择相应菜单，红色为当前选择项。
按“SET ”键确认可进行参数设置和模式设置。
在参数设置菜单中，用“+”、“-”选择需要设置项目。
2、UV 固化系统介绍 主界面介绍光强指示灯 时间指示灯 故障指示灯 光强设置键通道按键固化时间光强值 通道状态指示灯模式指示灯时间设置键模式设置键加减键确认键模式设置按“模式设置键”→选择要设置的“通道按键”对应的指示灯会亮→再按“模式按键”每按一次模式会顺序循环切换，相应指示灯点亮→按“确认按键”后等待3秒。
系统退出设置模式。
对应模式指示灯停止闪烁。
注意：本设备使用”外部触发”模式。
光强设置按“光强设置键”光强指示灯闪烁→选择要设置的“通道按键”对应的指示灯会亮→按“加减键”调整光强值→按“确认按键”后等待3秒。
自动点胶机操作说明书
Operating 2
Contents 目錄:
1. 使用前注意事項.................................................................................................................................... 6 2. 隨機附件................................................................................................................................................ 7 3. 機器按鍵及接頭位置介紹................................................................................................................... 8
8. 點膠功能 Point Menu........................................................................................................................... 25
自动点胶机设备操作说明书

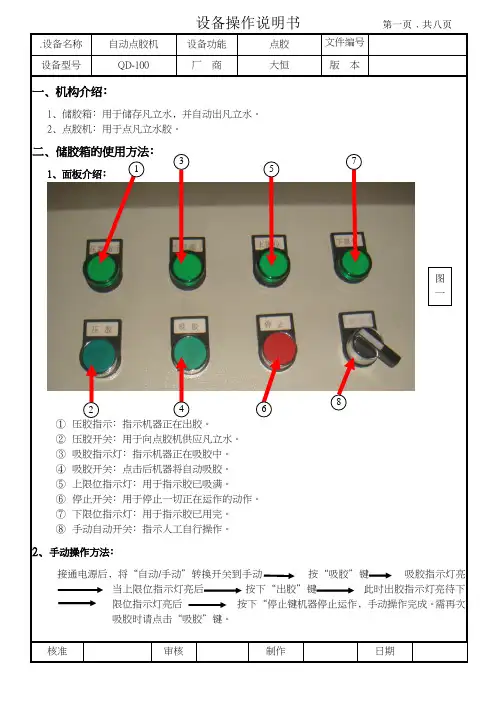

设备操作说明书.设备名称 自动点胶机 设备功能 点胶 文件编号设备型号QD-100厂 商大恒版 本一﹑机构介绍﹕1﹑储胶箱﹕用于储存凡立水﹐并自动出凡立水。
2﹑点胶机﹕用于点凡立水胶。
二﹑储胶箱的使用方法﹕1﹑面板介绍﹕① 压胶指示﹕指示机器正在出胶。
② 压胶开关﹕用于向点胶机供应凡立水。
③ 吸胶指示灯﹕指示机器正在吸胶中。
④ 吸胶开关﹕点击后机器将自动吸胶。
⑤ 上限位指示灯﹕用于指示胶已吸满。
⑥ 停止开关﹕用于停止一切正在运作的动作。
⑦ 下限位指示灯﹕用于指示胶已用完。
⑧ 手动自动开关﹕指示人工自行操作。
2﹑手动操作方法﹕接通电源后﹐将“自动/手动”转换开关到手动 按“吸胶”键 吸胶指示灯亮 当上限位指示灯亮后 按下“出胶”键 此时出胶指示灯亮待下限位指示灯亮后 按下“停止键机器停止运作﹐手动操作完成。
需再次吸胶时请点击“吸胶”键。
124 6 8357图一第一页﹐共八页设备操作说明书设备名称 自动点胶机 设备功能 点胶 文件编号设备型号QD-100厂 商大恒版 本3﹑自动操作方法﹕将“自动/手动”转换开关到自动 按“吸胶”键 吸胶指示灯亮 当上限位指示灯亮后 机器自动出胶 出胶指示灯亮 下限位灯亮后 机器将再次自动吸胶﹐就这样循环﹐如需停止时﹐请点击“停止”键。
自动操作完成。
三﹑点胶机操作﹕1. 面板介绍﹕① 调速器﹕用于调节传送带的速度。
② 电源开关﹕控制点胶机的电源。
③ 气压表﹕用于显示气压值。
④ 气压调节阀﹕用于调节气压。
⑤ 加热指示灯﹕指示正在加热中。
⑥加热开关﹕按下此开关加热。
核准审核制作 日期图 二第二页﹐共八页4245443 16442.主画面介绍﹕1 厂商名称。
2 X﹑Y﹑Z轴当前所在坐标显示。
3 当前所用程序编号。
4 工作指示灯﹕用于指示工作情况(绿为正常工作﹑红色为报警﹑黄色为待工作)。
5 用于显示机器上是否有板。
6 HOME键﹕快选窗口。
7 动作指示灯﹕用于指示X﹑Y﹑Z轴的工作状态。
自动点胶机使用方法
自动点胶机使用方法一、引言自动点胶机是一种用于在产品上进行精确点胶的设备，广泛应用于电子、汽车、医疗器械等行业。
正确使用自动点胶机可以提高生产效率和产品质量。
本文将介绍自动点胶机的使用方法，帮助用户正确操作该设备。
二、设备准备1. 确认自动点胶机的电源供应是否正常，检查电源插头是否牢固连接。
2. 检查点胶机的气源供应是否稳定，确保气压在设备要求范围内。
3. 确认点胶机的胶水储存容器中有足够的胶水，并检查胶水的质量和有效期。
三、设备设置1. 打开自动点胶机的控制面板，根据需要选择合适的点胶模式和参数。
常见的点胶模式包括点、线、圆和多边形等。
2. 根据产品要求，设置点胶机的点胶速度、胶水流量和胶水压力等参数。
3. 调整点胶机的坐标系，确保点胶的位置准确。
可以使用点胶机自带的示教功能或者外接的示教设备进行调整。
四、点胶操作1. 将待点胶的产品放置在点胶机的工作台上，并固定好。
2. 启动自动点胶机，等待设备预热完成，确保胶水温度稳定。
3. 通过控制面板或外接设备，选择相应的点胶模式和参数。
4. 按下开始按钮，点胶机将自动开始点胶。
在点胶过程中，可以通过控制面板进行实时监控和调整。
五、点胶质量检查1. 点胶完成后，检查点胶位置和形状是否符合要求。
可以使用目视检查或者测量工具进行验证。
2. 检查点胶是否完整、均匀，是否存在气泡、漏胶等质量问题。
3. 根据产品要求，进行必要的点胶质量检测，如胶水硬度、粘度等。
六、设备维护1. 点胶机使用完毕后，及时清洗胶管、胶嘴等点胶部件，避免胶水残留导致堵塞。
2. 定期对自动点胶机进行保养，包括清洁、润滑、更换易损件等，以保持设备的正常运行。
七、安全注意事项1. 使用自动点胶机时，应穿戴好个人防护设备，如手套、护目镜等。
2. 在点胶机工作时，不要将手、指头或其他物体靠近点胶部位，以免发生意外伤害。
3. 在操作点胶机时，注意避免胶水接触皮肤和眼睛，如有不慎溅到身上应立即用清水冲洗。
点胶机使用说明
一、点胶机手持编程器说1.4 坐标轴控制区二、各程序代码所示含义：在手持编程器的功能键区（如图1.3所示），存在5个键，各个键所代表的含义为：MODE：模式转换键CH：选择频道键OBJ：命令选择键EDIT：编辑键AUX：辅助参数设置键三、编程过程：1、选择工作模式：自动点胶机操作使用说明需要编写程序时，首先打开点胶机的电源，然后利用点胶机手持编程器进行1.1 手持编程器 1.2 手持编程器按键控制区 在手持编程器的功能键区，利用MODE键进行模式的转换，每次按下MODE后，就会使现在的模式状态进行转变，转变为下一个模式。
在按下MODE键不同次数时，在编程屏幕显示区可以得到下面图片所示的几个功能模式：1.3 功能键区编程屏幕显示区2、选择所需编写的新程序的存储位置（即频道的选择）：当我们想要进行新的程序编写的时候，我们应该连续按下手持编程器的功能按键区的“MODE”键，使手持编程器的编程屏幕显示区出现如图3.4的界面。
此时，机器处于编程模式，再按下手持编程器功能按键区的“CH”键，将会出现如下图3.5所示的界面：图3.4所示的工作模式，在此工作模式下，可以将点胶动作通过手持编程器进行写入，所以，当我们开始一个新的程序编写的时候，应该连续按下功能键MODE，使编程屏幕显示区内显示如图3.4所示界面，在此界面下继续进行下一步。
3.1 测试模式：此模式下，编辑好的程序通过手持编程器上的按键可以单步运行。
3.2 自动模式：此模式下，编辑好的程序通过手持编程器按键可自动运行3.3 外部模式：此模式下，即可通过外部按键和手持控制器上的按键进行操作。
3.4 编程模式：在此模式下，可以将点胶动作通过手持编程器进行写入程序。
3、程序的编辑：在命令选择键“OBJ”目录下各命令的含义如下：3.5 编程模式界面按下CH键后出现的界面 3.6 利用手持编程器数字键键入55后 在图3.5所示界面下，我们可以输入要编写的新程序的存储地址即程序存储的频道。
自动点胶机 操作说明
2009自动点胶机操作说明在当今客户需求不断变化、新技术不断涌现以及竞争力不断加剧的环境下，鑫晖德的所有员工都深切体会到服务在获取竞争优势中的重要性。
因而自公司成立初期我们就建立了完善的服务体系，为用户提供高速度高精度高性能操作简单的桌面自动点胶机设备.快捷型流水线点胶机设备。
点胶机：点胶机又称涂胶机，滴胶机，打胶机等，是专门对流体进行控制，并将流体点滴、涂覆于产品表面或产品内部的自动化机器。
点胶机主要用于产品工艺中的胶水、油漆以及其他液体精确点、注、涂、点滴到每个产品精确位置，可以用来实现打点、画线、圆型或弧型。
点胶机分类第一类：普通型点胶机1、控制器式点胶机：包括自动点胶机、定量点胶机、半自动点胶机、数显点胶机、精密点胶机等。
2、桌面型自动点胶机设备：高性能自动点胶机设备分为200MM300MM400MM500MM行程.主要包括全自动点胶机设备.自动点胶机设备.台式点胶机、台式三轴点胶机、台式四轴点胶机、台式五轴点胶机、或者桌面式自动点胶机、3轴流水线点胶机、多头点胶机、多出胶口点胶机、划圆点胶机、转圈点胶机、喇叭点胶机、手机按键点胶机、机柜点胶机.电池点胶机.uv点胶机.单液点胶机.双液点胶机.AB胶点胶机.电机点胶机.LCD屏点胶机.LCD触摸屏点胶机.LED户外显示屏灌胶机.数码管灌胶机.变压器点胶机设备锡膏点胶机设备晶体管点胶机马达点胶机摄像头点胶机晶片点胶机PvC点胶机滴塑点胶机电感点胶机cob点胶机磁芯点胶机螺丝点胶机高频头点胶机镜头点胶机芯片固定点胶机瞬干胶点胶机三维点胶机椭圆点胶机手套点胶机硅胶点胶机三防漆喷涂点胶机LED点胶机LED喷射点胶机视觉点胶机电脑点胶机等。
第二类：自动型点胶机1、落地式自动点胶机2、喷涂式自动点胶机（此点胶机采用喷胶阀，在线式作业，主要用于PCB板三防漆喷涂，起到防尘，防潮，绝缘作用）3、导电胶自动点胶机（此点胶机与普通点胶机区别之处在于，所点出来的导电胶切面呈三角形分布状态，主要用于电磁屏蔽点胶）4、荧光粉喷射式点胶机，（此点胶机主要用于LED行业）第三类：双Y轴COG点胶机第四类：流水线点胶机灌胶机适用的液体各种溶济、粘接剂、油漆、化学材料、固体胶等,包括硅胶、EMI导电胶、UV胶、AB 胶、快干胶、环氧胶、密封胶、热胶、润滑脂、银胶、红胶、锡膏、散热膏、防焊膏、透明漆、螺丝固定剂、木工胶、厌氧胶、亚克力胶、防磨胶、水晶胶、灌注胶、喇叭胶、瞬间胶、橡胶,油漆、搪瓷漆、亮漆、油墨、颜料等应用领域点胶机适用于工业生产的各个领域：手机按键、印花、开关、连接器、电脑、数码产品、数码相机、MP3、MP4、电子玩具、喇叭、蜂鸣器、电子元器件、集成电路、电路板、LCD液晶屏、继电器、扬声器、晶振元件、LED灯、机壳粘接、光学镜头、机械部件密封等。
点胶机操作说明
点胶机操作说明操作说明1、产品介绍1.1 产品名称：点胶机1.2 产品型号：[填写具体型号]1.3 产品功能：点胶机用于精确控制胶水的点胶位置和速度，广泛应用于电子制造、汽车制造、机械加工等行业。
2、安全须知2.1 电源2.1.1 确保点胶机使用的电源符合相关标准，并正确接地。
2.1.2 禁止在电源线上踩踏、拉扯或者放置重物。
2.2 操作人员2.2.1 操作人员应接受专业培训，并了解相关操作规程和安全注意事项。
2.2.2 禁止未经许可的人员操作点胶机。
2.3 维护保养2.3.1 点胶机在维护和保养时必须断电，确保安全操作。
2.3.2 若需要更换附件或进行维护保养，请按照使用手册的说明进行操作。
3、准备工作3.1 检查设备3.1.1 确保点胶机的各个部件完好无损。
3.1.2 检查胶水和配件是否充足。
3.2 准备工装3.2.1 根据产品要求选择合适的工装。
3.2.2 安装工装并进行调试，确保工装与点胶机的匹配。
4、点胶机操作步骤4.1 开机准备4.1.1 确保电源已连接并接通电源开关。
4.1.2 检查点胶机的操作界面是否正常显示。
4.2 设置点胶参数4.2.1 进入点胶机的设置菜单。
4.2.2 根据产品要求设置胶水的流量、速度、点胶位置等参数。
4.3 调试点胶程序4.3.1 根据产品要求选择相应的点胶程序。
4.3.2 在试验区域进行点胶测试，调整参数，确保点胶效果符合要求。
4.4 开始生产4.4.1 将待点胶的产品放置在工装上。
4.4.2 按下开始按钮，点胶机开始自动点胶。
5、维护保养5.1 定期清洁5.1.1 使用专用清洗剂清洁点胶机表面和胶液通道。
5.1.2 定期清洁点胶机上的传感器和喷嘴。
5.2 配件更换5.2.1 根据设备使用寿命和维护计划，定期更换胶液管、喷嘴等配件。
5.2.2 注意配件更换的方法和操作规程，确保更换正确。
6、附件本文档涉及的附件如下： - 附件1、点胶机使用手册 - 附件2、点胶机维修手册 - 附件3、点胶机配件清单7、法律名词及注释- 法律名词1：注释1- 法律名词2：注释2（根据实际需要添加）。
自动点胶机操作说明书
4. 移除運送固定架.................................................................................................................................. 12 5. 安裝 Setup............................................................................................................................................. 13 6. 教導模式概論...................................................................................................................................... 16 7. 使用教導盒 Teach Pendant.................................................................................................................. 19
自动点胶机说明书
目录目录 (1)第一部分概述 (1)1.1系统概述 (1)1.2注意事项 (1)1.3 工作环境 (2)1.4 系统供电及接地 (2)1.4-1供电要求 (2)1.4-2接地要求 (2)1.5 操作面板及按键功能简介 (3)1.5-1操作面板 (3)1.5-2按键功能简介 (3)第二部分操作流程 (5)2.1 单点坐标采集流程 (5)2.2直线坐标采集流程 (6)2.3圆弧坐标采集流程 (7)2.4整圆坐标采集流程 (8)2.6循环的设定流程 (9)2.7编辑阵列文件 (9)第三部分编程 (11)3.1 编程（事件采入）主界面 (11)3.2 建立新文件 (11)3.2-1直线坐标（直线采集） (11)3.2-2圆弧坐标（圆弧或整园采集） (13)3.2-3单点采集 (15)3.2-4循环设定 (16)3.2-5阵列设定 (17)3.2-6采集文件注意事项 (18)3.3打开文件 (18)3.4修改子文件 (19)第四部分文件管理 (20)4.1文件管理主界面 (20)4.2内部文件 (20)4.3 U盘文件 (21)4.4 子文件 (21)第五部分参数设定 (22)5.1参数设定 (22)5.2轴参数设置 (22)5.3设备参数 (22)5.3-1按键设置 (23)5.3-2回原点设置 (23)5.3-3 IO提前距离 (24)5.3-4归位点设置 (24)5.3-5回归点顺序 (25)5.3-6进目标点顺序 (25)5.3-7复位速度 (25)5.3-8坐标采集方式 (26)5.3-9输入IO对应文件 (26)5.4开胶动作 (27)5.5关胶动作 (27)5.6校正点设置 (28)第六部分软件说明 (30)6.1软件安装 (30)6.1-1加密狗软件安装 (30)6.2软件使用 (32)6.2-1图层图形设置 (33)6.2-2图形节点默认动作设置 (35)6.2-3操作处理 (37)第七部分辅助功能 (41)7.1辅助功能 (41)7.2系统测试 (42)7.2系统设置 (42)7.3系统升级 (42)第八部分电路说明 (42)8.1电源接口 (42)8.2数据线接口 (43)8.3U盘线接口 (44)8.4PC机USB线接口 (44)8.5输出接口 (44)8.6输入接口 (46)第一部分概述1.1系统概述非常感谢您使用本公司的点胶机控制系统！本系统可以配合各种类型的点胶机使用，满足您对加工的不同要求。
自动点胶机设备操作说明书
一﹑面板介紹﹕1、堆疊下料機構 5、急停開關2、點膠工位 6、電源停止開關3、收料夾具 7、電源啟動開關4、觸摸屏二﹑操作說明﹕1、膠桶換膠：1.1先關掉‘1’號進氣閥門，然後打開‘2’號氣閥排除儲膠罐氣壓。
如圖：125 61 2 4731.2將儲膠罐蓋板上三顆螺絲松開﹐取下儲膠罐蓋板。
在把凡立水倒到膠桶里，膠量為整個儲膠罐的 3/4左右。
1.3儲膠罐加入定量的凡立水后﹐將儲膠罐放入真空機內進行抽真空，防止膠內有氣泡﹐影響點膠品質。
如圖：1.4將抽真空后的儲膠罐與蓋板對好并將三顆螺絲固定牢固。
如1.1所示圖片﹐先將“2”排氣閥門關閉﹐再將“1”進氣閥門打開。
2、點膠頭排膠：2.1、按下“電源啟動開關”觸摸屏顯示“主界面”如下圖。
2.2用手指肚輕觸“手動畫面”按鍵﹐屏幕顯示如下圖里2.3用手指肚輕觸“排膠停止”鍵﹐點膠閥自動移到排膠位置如下圖:2.4點膠閥到排膠位置后，交替按“排膠停止”鍵，機器即進行排膠和關膠動作。
排膠完成后，按“排膠停止”鍵關膠后，點膠頭無膠流出為OK。
2.5若按下“排膠停止”鍵﹐停止排膠后﹐點膠頭扔有膠外排。
說明管道內有空氣﹐要用“倒立式”排膠。
如下圖：2.6倒立式排膠操作動作如2.4操作（點膠頭需用干淨的布條包住﹐點膠頭不可對向面部﹐以防止造成人身事故﹔注﹕排胶完成后，点胶阀开闭时胶水没有延时滴胶及气泡现象！）﹐排膠完成后﹐將點膠閥安裝回原位。
點膠頭向上2.7將待作業產品放入點膠位﹐用手動將點膠頭下移﹐使之與產品點膠位置對稱﹐若點膠頭與產品位置孌化時﹐可移動點膠頭X﹑Y軸進行移動﹐直至對稱完成點膠頭安裝。
3、設定點膠條件：3.1、總氣壓：根據膠量流動性進行設備置（如0.6MPA）3.2、膠桶氣壓：根據膠量太小進行設置（0.1MPA）3.3、點膠閥刻度（如下圖）：根據膠量太小進行設置（348-352）3.4、參數畫面：如下圖: 機器工作位置（30400）﹑工作速度（28000）﹑下行程數（7900）﹑上行程數（7900）﹑點膠時間（0.5）可根據點膠效果進行修正。
