5 城市管道工程
城市管道工程施工规范
城市管道工程施工规范城市管道工程是城市基础设施的重要组成部分，包括燃气、给排水、热力、通信等多种类型的管道。
为确保工程质量、安全和社会公共利益，我国制定了一系列城市管道工程施工规范。
本文主要介绍城市燃气管道工程施工规范。
一、遵循的标准和规范1. 《城镇燃气输配工程施工及验收规范》CJJ33-2005：这是我国城市燃气管道工程建设的根本规范，对施工组织、材料设备、施工方法、验收等方面进行了全面规定。
2. 《城镇燃气设计规范》GB50028-2006：规定了城市燃气输配系统的布局、规模、设备选型、安全措施等内容。
3. 《现场设备、工业管道焊接工程施工及验收规范》GB50236-98：对管道焊接工程的质量、安全、环境保护等方面进行了详细规定。
4. 《钢制对焊无缝管件》GB/T 12459-2005：规定了钢制对焊无缝管件的尺寸、形状、技术要求等。
5. 《钢管焊缝熔化焊对接接头射线透照工艺和质量分级》GB/T 12605-90：对钢管焊缝熔化焊对接接头的射线检测方法、工艺和质量分级进行了规定。
6. 《钢焊缝手工超声波探伤方法和探伤结果分析》GB11345-89：明确了钢焊缝手工超声波探伤的方法、技术和结果分析。
7. 《输送流体用无缝钢管》GB/T 8163-1999：规定了输送流体用无缝钢管的尺寸、形状、技术要求等。
8. 《埋地钢质管道聚乙烯防腐层技术标准》SY/T0413-2002：对埋地钢质管道聚乙烯防腐层的材料、施工、验收等方面进行了规定。
9. 《辐射交联聚乙烯热收缩带（套）》SY/T4054-2003：规定了辐射交联聚乙烯热收缩带（套）的尺寸、形状、技术要求等。
10. 《钢质管道聚乙烯胶粘带防腐层技术标准》SY/T0414-98：对钢质管道聚乙烯胶粘带防腐层的材料、施工、验收等方面进行了规定。
11. 《涂装前钢材表面锈蚀等级和除锈等级》GB/T 8923-88：明确了涂装前钢材表面的锈蚀等级和除锈等级。
一建城市管道工程知识点
一建城市管道工程知识点城市管道工程是城市基础设施建设中重要的组成部分，涉及到城市的水、电、燃气、通信等各种管道的铺设和管理。
城市管道的规划设计、施工和维护管理都需要对一系列的知识点进行了解和掌握。
在这篇文章中，我们将探讨一建城市管道工程的几个重要知识点。
一、城市管道的分类城市管道根据其用途可以分为多种类型，常见的有供水管道、排水管道、燃气管道、通信管道等。
每种类型的管道都有其特定的功能和要求，因此在不同类型的管道工程中，需要采取不同的施工和管理方法。
供水管道是城市生活中必不可少的一部分，通过供水管道将水源引入城市，供给居民和企业使用。
供水管道的设计要考虑到水的供给量、水质要求以及抗压能力等因素。
排水管道则起到将城市内的污水和雨水排放到污水处理厂或者自然水体中的作用。
排水管道的设计要考虑到管道的渗漏和堵塞问题，以及排水的速度和排水能力，确保城市的排水系统正常运作。
燃气管道是将天然气引入城市，用于燃气锅炉、燃气灶具等城市家庭和企业使用的管道。
燃气管道的设计要考虑到燃气的流量、压力要求以及管道的材质，确保燃气的使用安全。
通信管道则是城市中各种通信线缆(如光缆、电缆)的铺设，确保城市内电话、电视、互联网等通信设备的正常通讯。
通信管道的设计要考虑到线缆的种类、数量和布线规划，以及管道对线缆的保护作用。
二、城市管道的设计城市管道工程的设计是管道工程的首要环节。
设计阶段需要考虑到管道的布局、长度、直径等参数，以及管道材料的选择和施工方法的确定。
设计师还需要根据城市的特点和功能区划，合理安排各种管道的布置，确保城市管道系统的高效运作。
设计阶段还需要考虑到管道的维护和修复问题。
城市管道经常会因为外力破坏或者老化等原因而发生故障，因此在设计过程中要考虑到管道故障的排除方法和维修的可行性。
三、城市管道的施工城市管道施工是将设计方案转化为实际结果的过程。
施工分为地下管道的铺设和地面管道的安装两个阶段。
地下管道的铺设是将各种管道按照设计图纸上的要求埋设到地下。
城市管道工程案例部分
城市管道工程一、城市给排水管道工程施工1、开槽管道技术：（1）沟槽施工方案：（平面布置及开挖断面图、沟槽形式开挖方法、无支护边坡要求、有支护支撑结构形式支拆方法及安全措施、设备机具型号数量、不良土质地段护坡和防塌安全技术措施、安全文明施工、沿线管线及构筑物保护）。
（2）沟槽边坡：（当无法自然放坡，边坡应有支护设计并计算每侧临时堆土或施加其他荷载边坡稳定验算）。
（3）沟槽开挖与支护：（①分层开挖及深度（人挖超3m应分层挖每层不超2m、人挖多层时层间留台宽度（放坡时不小0.8m，直槽不小0.5m，装井点设备时不小1.5m）、机挖分层深度按机械性能确定）。
（②开挖规定：槽底土不得扰动，机挖留200-300mm人整；槽底不得水泡或受冻，否则用天然级配砂砾石或石灰土回填；槽底为杂填土腐蚀性土全挖除按设计处理；槽壁平顺边坡坡度符合规定）。
（③支撑与支护：撑板支撑随挖土及时安装；软土或不稳定土用横排撑板支撑时，挖深不得超1m，开挖与支撑交替进行，每次交替深度0.4-0.8m；拆支撑前对沟槽两侧建构筑物槽壁安全检查，制安全措施方案；拆撑板应制安全措施配合回填交替进行）。
（4）地基处理及安管：（①地基处理（超挖不超150mm用挖槽原土回填夯实；槽底土含水量较大采取换填；排水不良造成扰动扰深100mm内填天然级配砂石或砂砾处理，扰深300mm内但下部坚硬时填卵石或块石；柔性管道地基处理用砂桩搅拌桩等复合地基）。
（②安管（法兰和胶圈接口，严控上下游管道接装长度中心位移偏差，管节接缝宽深；焊接接口两端管环向焊接处齐平，错口允许偏差为0.2倍臂厚，内臂错边量不超过臂厚10%且不大2mm；电熔热熔连接接口时应在温度低进行；金属管道按设计要求进行内外防腐和施做阴极保护）。
2、管道功能试验（压力管水压试验；无压管严密试验（包括闭水闭气））（1）水压试验（给水管道）：①分预试验主试验阶段，合格判定依据允许压力降值、允许渗水量值；实际渗水量测定采用注水法；管道采用两种管材时按不同管材分别试验，必须组合试验的应采用不同管材管段中试验控制最严格标准进行。

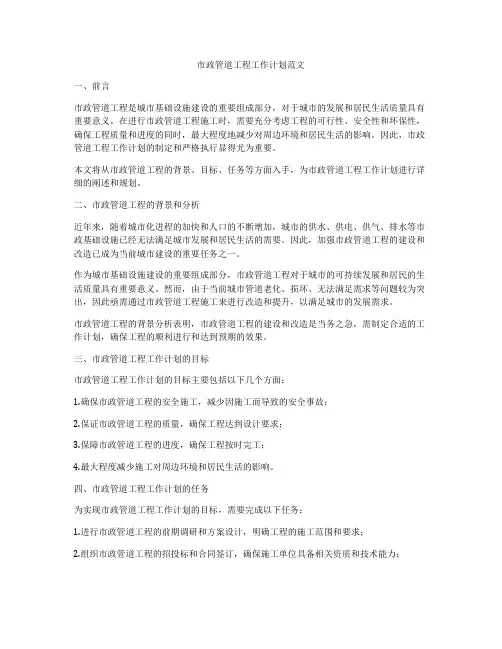

市政管道工程工作计划范文
市政管道工程工作计划范文一、前言市政管道工程是城市基础设施建设的重要组成部分，对于城市的发展和居民生活质量具有重要意义。
在进行市政管道工程施工时，需要充分考虑工程的可行性、安全性和环保性，确保工程质量和进度的同时，最大程度地减少对周边环境和居民生活的影响。
因此，市政管道工程工作计划的制定和严格执行显得尤为重要。
本文将从市政管道工程的背景、目标、任务等方面入手，为市政管道工程工作计划进行详细的阐述和规划。
二、市政管道工程的背景和分析近年来，随着城市化进程的加快和人口的不断增加，城市的供水、供电、供气、排水等市政基础设施已经无法满足城市发展和居民生活的需要。
因此，加强市政管道工程的建设和改造已成为当前城市建设的重要任务之一。
作为城市基础设施建设的重要组成部分，市政管道工程对于城市的可持续发展和居民的生活质量具有重要意义。
然而，由于当前城市管道老化、损坏、无法满足需求等问题较为突出，因此亟需通过市政管道工程施工来进行改造和提升，以满足城市的发展需求。
市政管道工程的背景分析表明，市政管道工程的建设和改造是当务之急，需制定合适的工作计划，确保工程的顺利进行和达到预期的效果。
三、市政管道工程工作计划的目标市政管道工程工作计划的目标主要包括以下几个方面：1.确保市政管道工程的安全施工，减少因施工而导致的安全事故；2.保证市政管道工程的质量，确保工程达到设计要求；3.保障市政管道工程的进度，确保工程按时完工；4.最大程度减少施工对周边环境和居民生活的影响。
四、市政管道工程工作计划的任务为实现市政管道工程工作计划的目标，需要完成以下任务：1.进行市政管道工程的前期调研和方案设计，明确工程的施工范围和要求；2.组织市政管道工程的招投标和合同签订，确保施工单位具备相关资质和技术能力；3.开展市政管道工程的施工准备工作，包括场地准备、材料采购、施工机械设备的调试和准备等；4.组织市政管道工程的施工实施，包括施工过程中的质量监控、安全管理和进度控制；5.进行市政管道工程的竣工验收和环境整治工作；6.制定市政管道工程施工的安全预案和应急预案，对施工过程中可能出现的问题进行合理的预防和处理。
2024一建市政考试大纲
2024一建市政考试大纲2024年一级建造师《市政公用工程》考试大纲主要包括以下内容：一、考试目的本考试旨在测试考生在市政公用工程领域的专业知识和应用能力，包括技术、管理、法规等方面的知识。
二、考试内容1. 市政公用工程技术市政公用工程技术是市政公用工程的基础，包括道路、桥梁、隧道、给排水、燃气、供热等方面的知识。
考生需要掌握各种市政公用工程的设计、施工等方面的知识。
2. 城镇道路工程这部分内容包括道路结构特征、城镇道路路基施工、城镇道路路面施工和挡土墙施工等方面的知识。
考生需要掌握道路的结构特征、路基和路面的施工技术和挡土墙的施工技术等方面的知识。
3. 城市桥梁工程这部分内容包括桥梁的分类和结构形式、桥面构造、桥墩和桥台构造以及桥梁的施工方法等方面的知识。
考生需要掌握桥梁的基本知识和施工方法等方面的知识。
4. 城市给水排水工程这部分内容包括给水排水系统的组成和分类、给水排水管材和附件、给水排水管道的施工方法和给水处理等方面的知识。
考生需要掌握给水排水工程的基本知识和施工方法等方面的知识。
5. 城市管道工程这部分内容包括管道的分类和用途、管道材料和配件、管道的施工方法和管道工程的验收等方面的知识。
考生需要掌握管道工程的基本知识和施工方法等方面的知识。
6. 城市生活垃圾处理工程这部分内容包括城市生活垃圾的分类和特点、垃圾处理方法和工艺流程以及垃圾处理设施的设计和建设等方面的知识。
考生需要掌握城市生活垃圾处理工程的基本知识和处理方法等方面的知识。
7. 城市防洪与水利工程这部分内容包括防洪工程的组成和作用、防洪标准和技术措施以及水利工程的特点和建设要求等方面的知识。
考生需要掌握防洪与水利工程的基本知识和建设要求等方面的知识。
8. 市政公用工程项目管理这部分内容包括市政公用工程项目管理的基本概念和方法、项目进度管理、项目质量管理以及项目安全管理等方面的知识。
考生需要掌握市政公用工程项目管理的基本知识和方法等方面的知识。
市政道路排水管道工程施工方案
市政道路排水管道工程施工方案一、工程概况市政道路排水管道工程是为了改善城市排水系统的功能，减少水患和洪水影响，提高道路排水能力而进行的一项重要工程，主要包括管道铺设和排水设施建设。
本施工方案拟针对市道路排水管道工程进行详细的施工规划和设计。
二、施工内容1.管线铺设：根据设计图纸和施工要求，对排水管道进行铺设。
在地面上划定管线轴线，并进行测量和标注，确定坑槽位置和管道铺设路线。
根据设计要求选择合适的排水管材料，进行开挖、敷设和固定。
2.排水设施建设：根据设计图纸和施工要求，对排水设施进行建设。
包括雨水篦子、雨水口、雨水收集坑等。
按照设计要求进行设施的修建和固定，保证排水系统的正常运行。
3.污水处理设施建设：对于部分区域需要污水处理设施的，按照设计要求进行施工建设。
建设污水收集坑、污水处理站、沉淀池等设施，保证污水排放符合环保要求。
三、施工流程1.前期准备：了解工程的详细要求，明确施工任务和目标。
制定详细的施工方案，确保施工过程安全、顺利进行。
组织采购所需的材料和设备，对施工现场进行清理和平整。
2.管道铺设：根据设计要求，对管道进行铺设。
首先在地面上划定轴线，测量和标注，确定管道铺设位置。
然后进行开挖和挖坑，依次敷设管道，并固定好。
对于特殊地域，需要进行进一步的处理和加固，确保管道的牢固和安全。
3.排水设施建设：根据设计要求，对排水设施进行建设。
首先确定设施位置和规格，然后进行挖坑和设施固定。
按照要求进行施工，保证设施的功能完善和有效。
4.污水处理设施建设：对于需要建设污水处理设施的区域，按照设计要求进行施工。
建设污水收集坑、污水处理站、沉淀池等设施，确保污水排放符合环保要求。
5.后期工作：施工完成后，进行验收和清理工作。
对排水管道和设施进行检查和测试，确保正常运行。
清理施工现场和周边环境，保证施工过程不对环境造成污染。
四、施工方法和要求1.前期准备：施工前要制定详细的施工方案和安全措施，确保施工过程安全。
市政管道工程应急方案
市政管道工程应急方案一、前言市政管道工程是城市基础设施建设的重要组成部分，它不仅关乎市民的生活用水、供暖、排水等基本需求，也直接关系到城市环境的整体质量。
然而，在管道工程建设过程中，由于地质环境、施工技术等多种因素的影响，管道工程存在一定的风险隐患。
为了有效地应对各类紧急事件，减少事故对城市生活、环境造成的危害，制定市政管道工程应急方案势在必行。
二、背景市政管道工程是城市基础设施的重要组成部分，包括供水管道、给水管道、污水管道、燃气管道等。
这些管道在日常生活中承担着重要的功能，一旦发生问题，将会对市民的生活造成严重影响。
因此，为了保障城市居民的生活质量，保障城市基础设施的正常运行，制定市政管道工程应急方案显得尤为重要。
三、辨识风险1. 地质环境：城市地质环境复杂多变，地下管道在建设和运行过程中难免受到地质环境的影响，如地震、滑坡、地下水位变化等，可能会对管道造成破坏。
2. 施工工艺：在市政管道工程施工过程中，由于施工工艺不规范或者施工人员经验不足等原因，可能导致管道损坏、渗漏等问题。
3. 管道老化：市政管道工程使用年限较长，随着时间的推移，管道老化、腐蚀、变形等问题逐渐暴露出来，可能造成管道损坏。
4. 设备故障：市政管道工程中涉及各种设备，如泵站、阀门等，一旦出现故障，将对管道系统的运行造成不利影响。
四、应急预案市政管道工程应急预案是指在市政管道工程中发生紧急事件时，制定相应的应对措施，最大程度地减少事故损失。
市政管道工程应急预案应包括紧急事件的分类、应对措施、责任分工等内容。
1. 紧急事件分类市政管道工程发生的紧急事件可以分为自然灾害、事故故障和人为损坏等三类。
自然灾害包括地震、泥石流等；事故故障包括管道破裂、设备故障等；人为损坏包括有意破坏、违法建设等。
2. 应对措施(1) 自然灾害：在发生自然灾害时，应第一时间组织人员前往现场勘查，及时清理管道周围的堵塞物，修复破损管道，并在紧急情况下启用备用管线。
市政管道工程PPT课件
2024/1/25
对于管道渗漏问题，可以采用专用密 封胶、防水胶带等材料进行封堵。
在排除故障过程中，要注意安全，避 免因操作不当造成二次损害。
21
安全防护措施完善
在管道沿线设置明显的安全警示标志，提醒人们注意安 全。
定期对管道进行安全评估，及时发现潜在的安全问题并 采取措施加以解决。
26
CHAPTER 07
总结与展望
2024/1/25
27
本次课程重点内容回顾
市政管道工程基本概念及 分类
管道材料选择与施工方法
2024/1/25
管道水力计算与设计规范
管道施工质量控制与验收 标准
28
学员心得体会分享
加深了对市政管道工程重 要性的认识
2024/1/25
了解了管道水力计算、质 量控制等实际操作技能
CHAPTER 03
管道设计原理与方法
2024/1/25
11
设计原则与规范要求
01
02
03
设计原则
确保管道系统的安全性、 稳定性、经济性和环保性 。
2024/1/25
规范要求
遵循国家相关标准和行业 规范，确保设计质量和施 工可行性。
设计流程
明确设计任务、收集资料 、初步设计、详细设计、 施工图设计等步骤。
2024/1/25
25
降低能耗和减少排放措施
降低能耗措施
采用高效节能设备和技术，如高 效水泵、LED照明等；优化管道 设计和施工方案，减少能源浪费
。
2024/1/25
减少排放措施
加强施工现场管理，减少扬尘、噪 音等污染；采用环保型材料和清洁 能源，减少废气、废水等污染物排 放。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
给水管道、中水管道、雨水管道、污水管道、道路、 围栏。
3. 顶管穿越地下管线时应与什么单位联系？
答案：3. （本小题共2分）
应取得地下管线所属单位（管道管理部门或市政 工程管理处、供排水管网管理处等）（2分）的同 意和配合。P128
4. 根据现场条件，顶管应从哪个工作坑始发？说 明理由。
案例一（13案1）
案例背景：某市政供热管道工程，供回水温 度为95°C／70°C，主体采用直埋敷设。管线经 过公共绿地和A公司场院，A公司院内建筑密集、 空间狭窄。
供热管线局部需穿越道路，道路下面敷设有 多种管道。项目部拟在道路两侧各设置1个工作坑， 采用人工挖土顶管施工，先顶入 DN1000mm 混凝 土管作为过路穿越套管，并在套管内并排敷设2根 DN200mm 保温供热管道（保温后的管道外径为 320mm）。
答案：4. （本小题共3分）
1#工作坑（2分）；
因为1#工作坑的场地条件较好（具有较好的施工条
件）（1分）。
5. 顶管施工时是否需要降水？写出顶管作业对地
下水位的要求。
答案：5. （本小题共4分）
需要降பைடு நூலகம்（2分）；
采用人工挖土顶管施工时，应将地下水位降低至管
底以下0.5m以下（2分）。
6. 本工程的工作坑土建施工时，应设置哪些主要 安全设施？
问题：
1. 根据建造师执业工程规模标准，本工程属 于小型、中型还是大型工程？说明该工程规模类 型的限定条件。 2. 本沟槽开挖深度是多少？
答案：
1.（本小题共4分） 本工程属于中型规模（2分）； 限定条件为：管道直径0.8-1.5m（或合同价为1000-3000万 元）（2分）。P313 2. （本小题共2分） 沟槽开挖深度为5.6m（2分）。
告，未组织事故调查处理（答对一个给2分，满4分为止）
案例四（12案4）
案例背景：某项目部中标一项燃气管道工程。主 管道全长 1.615km，设计压力为 2.5MPa，采用 φ2197.9 螺 旋 焊 管 ； 三 条 支 线 管 道 长 分 别 为 600m 、 200m 、 100m，采用φ89×5无缝钢管。管道采用埋地敷设，平 均埋深为1.4m，场地地下水位于地表下1.6m。
问题：
1．此工程的管道属于高、中、低压中的哪类管道? 2 ．本工程干线、支线可分别选择何种方式清扫（有气 体吹扫和清管球清扫两种方式供选择）?为什么? 答案： 1．（本小题共2分）P141 此管道属于高压管道（2分）。 2．（本小题共6分）P150
干线宜选择清管球清扫（或气体吹扫）（2分）；
支线可选择气体吹扫方式清扫（2分）； 因为支线管径小于DN100（2分），不能使用清管球清扫。
问题：
1 、对发生的安全事故，反应出 A 公司和 B 公司分 别在安全管理上存在什么具体问题？ 答案：A公司责任：未对B公司的资质进行审 查（1分），安全员发现事故隐患未及向项目经理、 业主汇报（1分）
B公司责任：不服从 A公司现场管理（1 分）， 违反基坑开挖操作规程，发现事故预兆未及时组 织抢险（2分）
3. 用图中序号①～⑤及“→”表示支护体系 施工和拆除的先后顺序。
答案：3. （本小题共4分） 施工顺序：③→④→①→⑤→②（2分）； 拆除顺序：②→⑤→①→④→③（2分）。
4. 指出施工组织设计中错误之处并给出正确 做法。
答案：（本小题共4分）
错误之处： （1）机械开挖至设计标高（1分）； （2）混凝土直接卸料到坑底（1分）。 正确做法：
项目部在沟槽开挖过程中遇到了原勘查报告未揭 示的废弃砖沟，项目部经现场监理口头同意并拍照后， 组织人力和机械对砖沟进行了清除。事后仅以照片为 依据申请合同外增加的工程量确认。
因清除砖沟造成局部沟槽超挖近1m，项目部 用原土进行了回填，并分层夯实处理。由于施工 工期紧，项目部抽调了已经在管理部门工作的张 某、王某、李某和赵某 4 人为外援。 4 人均持有压 力容器与压力管道特种设备操作人员资格证 (焊接) 焊工合格证书，且从事的工作在证书有效期及合 格范围内。其中，张某、王某从焊工岗位转入管 理岗3个月，李某和赵某从事管理工作己超过半年 以上。
穿越道路工程所在区域的环境条件及地下管线平 面布置如下图所示，地下水位高于套管管底 0.2m。
问题：
1. 按照输送热媒和温度划分，本管道属于什么类 型的供热管道？
答案：1.（本小题共2分） 低温（1分）、热水（1分）供热管道。P127
2. 顶管穿越时需要保护哪些建（构）筑物？
答案：2.（本小题共5分，答对一个给1分，满5分 为止）
槽及时设置横排撑板临时支撑，但 B 公司以工期紧 为由，决定在基槽开挖2m深后再设置支撑，且加快 基槽开挖施工进度，结果发生基槽局部坍塌，造成 一名工人重伤。 建设行政主管部门在检查时，发现 B 公司安全 生产许可证过期，责令其停工。A公司随后向B公司 下达了终止分包合同通知书， B 公司以合同经双方 自愿签定为由诉讼至人民法院，要求 A 公司继续履 行合同或承担违约责任并赔偿经济损失。
2、B公司处理软弱土层基槽做法违反规范中的什 么规定？ 答案：违反了基坑开挖规范要求（1分）软弱 土层基坑采用横排撑板支撑时，开始支撑的开挖 深度不得超过 1m （ 1 分），且开挖和支撑交替进 行，每次交替的深度宜为0.4~0.8m（1分） P115
3、法院是否应当受理B公司的诉讼？为什么？
2K315000 城市管道工程
★案例考点：开槽/不开槽→ 管道→功能性试验 1. 给水排水开槽埋管施工→水压试验+严密性试验+强度试验 （基坑开挖和支护、专项方案、地基处理、回填质量、管道 穿越、焊工、质量验收） 2. 不开槽埋管施工→水压试验+严密性试验+强度试验 （顶管和盾构、同上） 3. 给水、供热、燃气管道分类和技术
答案：6. （本小题共4分，答对一个给2分，满4分 为止） 基坑防护栏、夜间照明、指示红灯、警示牌、爬梯 ，盾构始发井和顶管工作坑的安全措施相同。P285
案例二（13案2）
案例背景：某建设单位与A市政公司（简称A 公司）签定管涵总承包合同，管涵总长800m , A公 司将工程全部分包给B工程公司（简称B公司），并 提取了 5% 的管理费。 A 公司与 B 公司签定的分包合 同约定出现争议后通过仲裁解决。 B 公司采用放坡开挖基槽再施工管涵的施工方 法。施工期间 A 公司派驻现场安全员发现某段基槽 土层松软，有失稳迹象。随即要求B公司在此段基
（1）槽底应在设计高程以上保留一定余量（不小于 200mm或机械开挖至-0.3m），余量由人工开挖（1分）；
（2）混凝土卸料应采用串筒（溜槽、泵送、吊桶）（ 1分）。P115
5. 按安全事故类别分类，案例中的事故属哪 类？该事故处理过程存在哪些不妥之处。
答案：5. （本小题共6分） 案例中的事故属于物体打击（2分）； 该事故处理在管理上存在错误：现场未防护，事故未及时报
3 ．清除废弃砖沟合同外工程量还应补充哪些资料才能 被确认? 4 ．项目部采用原土回填超挖地沟的方式不正确，正确 做法是什么? 答案： 3．（本小题共4分） 还应补充：变更通知书（2分）和工程量确认单（2分），才 能够计量工程量。 4．（本小题共4分）P148 沟槽局部超挖有地下水时（2分），应采用级配砂石（1分） 或天然砂（1分）回填处理。
答案：不予受理（1分），合同中约定了仲裁协议 （2分）
4、该分包合同是否有效？请说明法律依据。
答案：合同无效（ 1 分），违反了法律规定（ 1 分） 法律规定禁止转包（1分）
5、该分包合同是否应当继续履行？针对已完成工 作量应当如何结算？
答案：不应当继续履行（1分），已完工作量质量合 格应予以支付工程款；质量不合格返修合格应予以 支付工程款；质量不合格返修不合格不予支付（3分）
在施工至下管工序时，发生了如下事件：吊 车支腿距沟槽边缘较近致使沟槽局部变形过大， 导致吊车倾覆；正在吊装的混凝土管道掉入沟槽， 导致一名施工人员重伤。施工负责人立即将伤员 送到医院救治，同时将吊车拖离现场，用了两天 时间对沟槽进行清理加固。在这些工作完成后， 项目部把事故和处理情况汇报至上级主管部门。
5．4名外援焊工是否均满足直接上岗操作条件?说明理由。
答案：
5．（本小题共4分） 其中2名焊工不满足直接上岗操作条件（2分），因为间断焊 接工作时间超过6个月，再次上岗前应重新考试合格（2分） 。P312
案例三（13案2）
案例背景：某公司承接了一项市政排水管道 工程，管道为 DN1200mm 的混凝土管，合同价为 1000万元，采用明挖开槽施工。 项目部进场后立即编制施工组织设计，拟将 表层杂填土放坡挖除后再打设钢板桩，设置两道 水平钢支撑及型钢围檁，沟槽支护如下图所示。 沟槽拟采用机械开挖至设计标高，请槽后浇筑混 凝土基础；混凝土直接从商品混凝土输送车上卸 料到坑底。
