对讲分机简易版说明书
BCK-P型网络语音对讲分机说明书
产品特点
BCK-P型网络语音对讲分机基于网络TCP/IP协议传输语音数据，使用一根RJ45标准网线接入停车场系统网络中，与对讲主机配套使用；分机与主机间可相互呼叫及对讲，音量可调；该设备语音数据的传输距离不受限制，且不受网络布线影响，语音数据受外界干扰小，保证语音通讯的质量。
产品性能
工作温度 -25℃～70℃
工作电源 DC9V～15V 1A
工作电流 < 600mA
音频最大输出功率 1W
使用说明
分机与主机在同一网络内联网上电，且已在主机上对分机进行注册，方可进行以下功能的应用。
分机呼叫主机
按下分机“对讲”按键，发起呼叫；分机喇叭发出等待音，时长大约1秒，响声间隔大约1秒；等待音消失，说明主机已应答，此时即可与主机进行通话。
若超过60秒，主机没有应答，本次呼叫将自动结束。
闸杆控制
对讲分机带有两路继电器输出信号，可配合对讲主机及道闸主板用于闸杆控制。
音量调节
对讲分机的音量在出厂时均已调节至合适状态，可满足较多数用户的需求；由于使用习惯和使用环境的不同，需要调节的用户，在安装前，可预先调节分机控制板上的可调电阻RV1 (顺时针方向旋转对应音量增大)；。

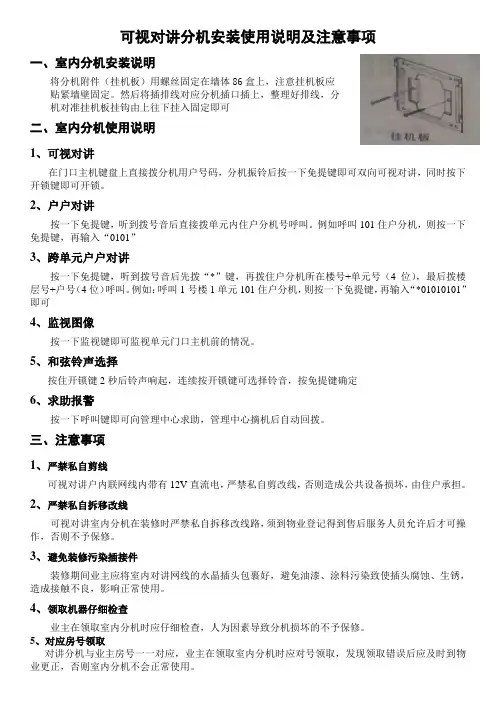

可视对讲可视分机使用说明及注意事项
可视对讲分机安装使用说明及注意事项一、室内分机安装说明将分机附件（挂机板）用螺丝固定在墙体86盒上，注意挂机板应贴紧墙壁固定。
然后将插排线对应分机插口插上，整理好排线，分机对准挂机板挂钩由上往下挂入固定即可二、室内分机使用说明1、可视对讲在门口主机键盘上直接拨分机用户号码，分机振铃后按一下免提键即可双向可视对讲，同时按下开锁键即可开锁。
2、户户对讲按一下免提键，听到拨号音后直接拨单元内住户分机号呼叫。
例如呼叫101住户分机，则按一下免提键，再输入“0101”3、跨单元户户对讲按一下免提键，听到拨号音后先拨“*”键，再拨住户分机所在楼号+单元号（4位），最后拨楼层号+户号（4位）呼叫。
例如：呼叫1号楼1单元101住户分机，则按一下免提键，再输入“*01010101”即可4、监视图像按一下监视键即可监视单元门口主机前的情况。
5、和弦铃声选择按住开锁键2秒后铃声响起，连续按开锁键可选择铃音，按免提键确定6、求助报警按一下呼叫键即可向管理中心求助，管理中心摘机后自动回拨。
三、注意事项1、严禁私自剪线可视对讲户内联网线内带有12V直流电，严禁私自剪改线，否则造成公共设备损坏，由住户承担。
2、严禁私自拆移改线可视对讲室内分机在装修时严禁私自拆移改线路，须到物业登记得到售后服务人员允许后才可操作，否则不予保修。
3、避免装修污染插接件装修期间业主应将室内对讲网线的水晶插头包裹好，避免油漆、涂料污染致使插头腐蚀、生锈，造成接触不良，影响正常使用。
4、领取机器仔细检查业主在领取室内分机时应仔细检查，人为因素导致分机损坏的不予保修。
5、对应房号领取对讲分机与业主房号一一对应，业主在领取室内分机时应对号领取，发现领取错误后应及时到物业更正，否则室内分机不会正常使用。
智能楼宇可视对讲分机 说明书(6)
说明书智能楼宇可视对讲分机使用说明：使用本机之前，请先详读本说明书，然后妥善保存以备将来参考之用。
Version:1.0①音量调节钮②亮度调节钮③对比度调节钮④Ω天关75⑤系统接线接口⑥门前机接口注布防键、放像键、校时键为可选，仅具有图像存储功能的分，才有该三键:扬声器指示灯咪头1-8防区灯④Ω：接紧急报警按钮的一端（另一端接地）：接门前机电锁开锁器的信号端子⑥门前机接口：R1~R4相应接到门前机的R1~R4端口L+：接门前机电锁开锁器的信号端子⑤系统接线接口:18V+:接ZS-P18正极GND:.接ZS-980系统的2#线.频接ZS-980系统的3#线.接ZS-980系统的4#线.呼叫：接ZS-980M3(或ZS-980BMA)的5#线.三方通话：接ZS-980M3(或ZS-980BMA)的6#线接正极ZS-P18.75匹配开关：视频阻抗匹配，可消除重影；SOS L+. 1.视频：接ZS-980系统的1#线2地线：3音：4控制：56接线端子说明:状态指示功能：指示灯状态的变化，指示出分机所处的状态。
1、、“”、本机所处的系统忙时，占线指示灯亮；2若有尚未提取的信息，则信息指示灯亮；3按住紧急键时，紧急键上的灯亮；4、处于撤防状态时，相应防区指示灯灭；5、处于布防等待和监控状态但无警情发生时，相应防区指示灯慢闪亮；6、处于布防状态且有警情发生时，相应防区指示灯快闪亮。
系统静态时，按监视键，显示屏显示主机图像，可与主机通话，通话期间，按“监视”键可关机。
呼叫管理中心：系统静态时，按“呼叫”键，显示屏打开。
如果管理中心忙，则听到语音提示“现在线路正忙，请稍后再拨”；如果管理中心空闲，则显示管理中心的图像（在管理中心配置摄像机的情况下），管理中心应答后可与之双向通话，通话期间，按“监视”键可关机。
如果系统占线时呼叫管理中心，则仅将本机号码传送到管理中心。
呼叫内线分机：本机静态时，监视键，则同一台门前机所带的其它分机振铃。
泉盛对讲机使用说明书
泉盛对讲机使用说明书1. 概述泉盛对讲机是一款专门设计用于短距离无线通讯的便携式设备。
其主要功能为实时双向语音通话，便于团队成员之间的沟通和协调工作。
本说明书将详细介绍如何正确操作泉盛对讲机以及其主要功能和特点。
2. 外观和按键功能泉盛对讲机外观简洁大方，便于携带。
其主要按键包括：- 电源/开关键：长按可开启或关闭对讲机；- 频道切换键：用于切换不同的对讲频道；- 对讲键：按住即可进行双向语音通话；- 音量调节键：用于调节音量大小；- 菜单键：按下可进入设置选项。
3. 功能操作3.1 开机与关机按住电源/开关键约3秒即可开机，对讲机将显示欢迎界面。
再次长按电源/开关键即可关机。
3.2 频道设置使用频道切换键可切换不同的对讲频道。
建议不同团队或部门使用不同的频道，以避免干扰和混乱。
3.3 语音通话按住对讲键即可进行语音通话。
在对讲过程中，请将对讲机靠近嘴巴，保持通话声音清晰。
释放对讲键则停止语音通话。
3.4 音量调节通过音量调节键可调节对讲机的音量大小。
根据环境和个人需求，合理调整音量以获得舒适的听觉体验。
3.5 菜单设置按下菜单键可进入设置选项，通过上下方向键切换各个设置项。
根据需要，可进行以下设置：- 语言设置：选择合适的语言进行操作；- 亮度调节：调节对讲机的屏幕亮度；- 锁键设置：开启锁键功能，防止误操作；- 省电模式：选择适当的省电模式以延长电池寿命。
4. 注意事项- 请勿将泉盛对讲机放置在高温、潮湿或有腐蚀性的环境中；- 不要使用尖锐物体或化学溶剂清洁对讲机表面；- 需要更换电池时，请使用相同类型和规格的电池；- 长时间不使用对讲机，请将电池取出以防止电池漏液影响设备正常运行；- 若对讲机出现故障或无法正常使用，请联系售后服务中心进行维修。
5. 附录泉盛对讲机的主要技术参数如下：- 工作频率范围：400-470MHz- 输出功率：5W- 功能特点：语音通话、频道切换、音量调节等- 尺寸：120mm×60mm×30mm- 重量：200g本说明书是泉盛对讲机的使用指南，希望能够帮助用户正确、便捷地操作该设备。
对讲机操作说明书
对讲机操作说明书使用对讲机前，请仔细阅读和理解以下操作说明：1. 打开/关闭对讲机：- 找到对讲机上的开/关机按钮。
- 按下开/关机按钮并保持按下直到听到开/关机提示音。
2. 设置频道：对讲机可以设置不同的频道以实现与其他对讲机的通信。
- 找到频道选择按钮。
- 按下频道选择按钮，然后使用上下按钮或旋钮选择所需的频道。
- 释放频道选择按钮，将对讲机设置到选定的频道上。
3. 发送信息：- 按住PTT（Push-to-Talk）按钮，开始说话。
- 松开PTT按钮后，其他对讲机用户将能够听到您的信息。
4. 接收信息：- 当有人在频道上说话时，您将听到声音。
- 这可能是附近的其他用户或来自同一频道的其他对讲机用户。
5. 调节音量：- 找到音量调节按钮或旋钮。
- 按下音量调节按钮或转动旋钮以增大或减小音量。
6. 紧急呼叫功能：- 找到紧急呼叫按钮或开关。
- 按下紧急呼叫按钮或打开紧急呼叫开关以向频道中的其他用户发出紧急信号。
- 这可能会触发警报声或其他紧急通知。
7. 电池电量：- 对讲机通常使用可充电电池。
- 在使用之前，请确保电池已经充满电。
- 在电池电量过低时，对讲机会发出低电量警报，这时需要及时充电或更换电池。
8. 其他功能：- 一些对讲机还具有其他功能，如通讯范围调节、静音模式、菜单设置等等。
- 请参考对讲机的操作说明书，了解更多功能和操作方法。
请务必按照上述操作说明正确地使用对讲机，并在不懂或碰到问题时查阅操作说明书或寻求专业人士的帮助。
数字对讲机使用手册
MOTOROLA数字对讲机简易使用说明一、准备使用对讲机1、天线安装关闭对讲机，将天线插入安装孔中顺时针转动。
要取下天线，逆时针旋转天线。
确认您已事先将对讲机关闭并且取下通用接口护盖。
2、打开对讲机调节音量顺时针方向旋转开、关音量控制旋钮，直到您听到一声“咔嗒”声。
此时您立即会看到对讲机屏幕中显示ID或人名。
LED指示灯闪烁为绿灯，并且如果背光设置为自动打开，则主屏幕亮起。
发出一声简短的提示音，指示开机检查成功。
顺时针旋转开、关音量控制旋钮以调高此对讲机的音量。
要降低音量，逆时针旋转旋钮。
二、数字对讲机特殊功能1、对讲机检测如果激活该功能可让您确定系统内是否有其他对讲机处于活动状态，且不打扰该对讲机用户。
无语音或可视通知出现在目标对讲机上。
该功能仅对用户名或ID使用。
a、按menu进入菜单b、到通讯录，然后按ok选择c、至需要检测的用户名或ID，然后按ok选择。
如果需要检测的用户在通讯录中没有用户名或ID号，则按至手动拨号，然后按ok选择，使用删除原有的ID号，使用键盘输入你所检测的对讲机的ID号。
然后按ok。
d、至对讲机检测，然后按ok选择。
e、屏幕显示对讲机检测：用户别名或ID，指示正在进行对讲机检测。
LED指示灯亮为绿灯。
f、等待确认。
g、如果目标对讲机在系统内处于活动状态，检测的对讲机发出一声提示音，屏幕简短显示目标对讲机已应答。
或如果目标对讲机在系统内未处于活动状态，检测对讲机发出一声提示音，屏幕简短显示目标对讲机无应答。
2、远程监听a、按menu进入菜单b、到通讯录，然后按ok选择c、至需要监听的用户名或ID，然后按ok选择。
如果需要监听的用户在通讯录中没有用户名或ID号，则按至手动拨号，然后按ok选择，使用删除原有的ID号，使用键盘输入你所监听的对讲机的ID号。
然后按ok。
d、至对远程监听，然后按ok选择。
e、对讲机发出一声提示音，LED指示灯闪烁为绿灯。
f、等待确认。
g、屏幕上显示远程监听成功。
对讲机使用说明范文
对讲机使用说明范文一、产品概述对讲机是一种便携式通信设备，可用于近距离的对讲和通信。
它广泛应用于工业、商业、户外探险、旅游、物流等领域。
本说明书将为用户提供对讲机的基本操作、注意事项和常见问题解答。
二、基本操作1.开机：长按电源键，直到对讲机启动并发出提示音。
2.频道选择：对讲机有多个频道可供选择。
通过频道选择键，可以调节频道号。
请根据需要选择合适的频道。
3.通话：按住对讲键，同时大声说话。
松开后，即可听到对方的回答。
注意，在对讲机通信时，请将对讲机靠近嘴部，确保声音清晰。
4.互动功能：对讲机还具备一些互动功能，如呼叫和静音等。
呼叫即按住呼叫键，待对方接听后即可通话。
静音即按下静音键，此时可以屏蔽其他用户的声音。
三、注意事项1.对讲机的使用距离有限，通常在1至5公里之间，但受环境、地形等因素的影响。
请注意避免障碍物阻挡信号，以使通讯更加顺畅。
2.对讲机使用时，请尽量将天线拉直，以获得更好的信号接收效果。
3.请勿将对讲机暴露于高温、潮湿或有腐蚀性的环境中，以免影响其性能和寿命。
4.请注意对讲机的电量，及时充电以确保通信的可靠性。
5.当不使用对讲机时，请关闭电源，以避免电池过度消耗。
四、常见问题解答1.为什么无法进行通话？答：请先检查是否选择了正确的频道，并尝试将频道调至相同的频率。
同时，还要确保对讲机的电池电量充足。
2.对讲机可以设置密码保护吗？答：不同型号的对讲机功能不同，但大部分对讲机都具备密码保护功能。
请参阅使用说明书，了解如何设置密码。
3.对讲机如何进行充电？答：对讲机通常使用充电器进行充电，将充电器插头插入对讲机底部的充电口，并接通电源即可。
充电时间大约为2-3小时。
4.是否可以通过对讲机接收广播电台？答：对讲机不可接收广播电台的信号。
它只能与其他对讲机进行通信。
五、维护和保养1.对讲机外壳可用湿布擦拭。
但要避免使用含有酒精或酸性物质的清洁剂。
2.对讲机不应暴露在阳光直射的地方。
3.请避免强烈撞击或摔落对讲机，以免损坏内部元件。
对讲机使用说明书(简易版)(1)
盘古对讲机使用说明（简版）一、外观及各按键名称各个按键名称：按键1：开关/音量旋钮按键2：确认键按键3：返回键按键4：大返回键按键5：PTT对讲键按键6：信息上报键按键7：SOS报警键按键8：输入汉字时的符号键按键9：输入文本时，切换输入法键二、主界面显示状态各个名称主界面各图标名称：图标1：DMR接收时信号强度图标2：RDSS（北斗通讯卫星）信号强度图标3:RNSS(卫星定位)信号强度图标4：发功模式“H”为高功，“L”为低功图标5：电池电量图标6：当前通讯信道图标7：当前位置经纬度图标8：时间三、各个功能使用操作1、群呼（同一数字信道）按照步骤操作：顺时针方向旋转开机旋钮---设备正常开机，进入主界面---上下选择键调至同一数字信道---按下PTT按键，进行群呼2、单呼（同一数字信道）按照步骤操作：顺时针方向旋转开机旋钮---设备正常开机，进入主界面---上下选择键调至同一数字信道---拨打任意DMR号码---按下PTT键，进行单呼。
例如单呼36#设备：顺时针方向旋转开机旋钮---设备正常开机，进入主界面---上下选择键调至同一数字信道---数字键盘输入36 ---按下PTT键，进行单呼36#设备。
这时只有36号设备可以听到呼叫注：DMR号码查询进入菜单—本机信息---对讲机ID就是DMR号码3、北斗短报文远程单机通讯（需要在RDSS（北斗通讯卫星）信号强度为3格时使用）A.发送短报文按照步骤操作：进入菜单---选择北斗短报文---选择新建---编辑短信内容（不得超过32个字节）---确定，发送---手动拨号—-输入对方北斗短报文6位号码---提示发送成功例如我要给36号设备发送北斗短报文（我迷路了，需要帮助。
）：进入菜单---选择北斗短报文—选择新建---编辑短信“我迷路了，需要帮助”---确定，发送---手动拨号---输入北斗短报文6位号码---提示发送成功B.北斗短报文号码查询进入菜单—本机信息—RDSS号码就是北斗短报文号码也可给本机里面的联系人发送北斗短报文，只需要在操作步骤中的手动拨号步骤改为：联系人列表—选择存储的联系人进行发送4、DMR短信单机通讯（需要在同一数字信道）按照步骤操作：进入菜单—短消息---新建---编辑短信内容—确定，发送---手动拨号—输入DMR ID号码---提示发送成功例如我要给36号设备发送DMR短信（我迷路了，需要帮助。
对讲机使用说明书(简易版)(1)
盘古对讲机使用说明（简版）一、外观及各按键名称各个按键名称：按键1：开关/音量旋钮按键2：确认键按键3：返回键按键4：大返回键按键5：PTT对讲键按键6：信息上报键按键7：SOS报警键按键8：输入汉字时的符号键按键9：输入文本时，切换输入法键二、主界面显示状态各个名称主界面各图标名称：图标1：DMR接收时信号强度图标2：RDSS（北斗通讯卫星）信号强度图标3:RNSS(卫星定位)信号强度图标4：发功模式“H”为高功，“L”为低功图标5：电池电量图标6：当前通讯信道图标7：当前位置经纬度图标8：时间三、各个功能使用操作1、群呼（同一数字信道）按照步骤操作：顺时针方向旋转开机旋钮---设备正常开机，进入主界面---上下选择键调至同一数字信道---按下PTT按键，进行群呼2、单呼（同一数字信道）按照步骤操作：顺时针方向旋转开机旋钮---设备正常开机，进入主界面---上下选择键调至同一数字信道---拨打任意DMR号码---按下PTT键，进行单呼。
例如单呼36#设备：顺时针方向旋转开机旋钮---设备正常开机，进入主界面---上下选择键调至同一数字信道---数字键盘输入36 ---按下PTT键，进行单呼36#设备。
这时只有36号设备可以听到呼叫注：DMR号码查询进入菜单—本机信息---对讲机ID就是DMR号码3、北斗短报文远程单机通讯（需要在RDSS（北斗通讯卫星）信号强度为3格时使用）A.发送短报文按照步骤操作：进入菜单---选择北斗短报文---选择新建---编辑短信内容（不得超过32个字节）---确定，发送---手动拨号—-输入对方北斗短报文6位号码---提示发送成功例如我要给36号设备发送北斗短报文（我迷路了，需要帮助。
）：进入菜单---选择北斗短报文—选择新建---编辑短信“我迷路了，需要帮助”---确定，发送---手动拨号---输入北斗短报文6位号码---提示发送成功B.北斗短报文号码查询进入菜单—本机信息—RDSS号码就是北斗短报文号码也可给本机里面的联系人发送北斗短报文，只需要在操作步骤中的手动拨号步骤改为：联系人列表—选择存储的联系人进行发送4、DMR短信单机通讯（需要在同一数字信道）按照步骤操作：进入菜单—短消息---新建---编辑短信内容—确定，发送---手动拨号—输入DMR ID号码---提示发送成功例如我要给36号设备发送DMR短信（我迷路了，需要帮助。
安居宝07A款可视对讲分机说明书
安居宝07A款可视对讲分机说明书安居宝07A款可视对讲分机说明书1)室内可视分机：HY-152BV2EI/1➢主要功能特点：➢外观结构图：➢按键使用说明：a、免提键：用于在围墙机、单元门口机或管理机呼叫时提机通话。
b、开锁键：用于在和围墙机或单元门口机通话期间控制主机开锁。
在分机报警时按“开锁”键可关闭警笛声。
c、管理处键：用于呼叫管理处，在待机状态下按“管理处”键可监视大堂门口机图象，再按一次可退出监视。
d、图像调节电位器（对比度调节钮、亮度调节钮）：用于调节分机显示器图像的对比度和亮度。
e、设置按键（设置、←0、→1、↑2、↓3）：用于分机的功能设置。
f、音量调节电位器：用于调节分机通话声音的大小，向左为小，向右为大。
g、各功能灯的指示说明：✧免提灯（绿灯）的功能：免提灯（绿灯）常亮时，表示在提机状态；免提灯（绿灯）闪烁时，表示有设备呼叫。
✧开锁灯（黄灯）的功能：分机在与门口机通话过程中按“开锁”键，黄灯闪亮一次，表示开启所接电锁。
✧占线提示灯（红灯）的功能分机待机时，占线提示灯（红灯）每三秒钟闪亮一次，表示分机总线忙、占线。
✧防区指示灯（红灯）的功能：在分机上有八个防区，每一防区有对应的防区指示灯，当防区布防后对应防区灯（红灯）常亮；若防区有报警触发时，防区灯闪烁，在没撤防前防区灯会一直闪烁，防区撤防后防区灯熄灭。
➢设置说明：a、分机号码设置：在挂机状态下，顺序按“设置”键和“0”键，接着按“→1”键或“←0”键，利用按“→1”键（加）或“←0”键（减）的次数之和来表示数值（不按默认为“0”，次数之和大于9默认为9）。
然后按一下“设置”键来表示输入第一位分机号码。
一共要输入四位数作为分机号码，输入完成后，分机会“嘀”一声长响，表示分机号码设置完成。
例1：设置分机号码为0503✧顺序按“设置”、“0”✧第一位号码：直接按“设置”✧第二位号码：按5次“→1”，按1次“设置”✧第三位号码：直接按“设置”✧第四位号码：按3次“→1”，按1次“设置”✧分机发出“嘀”一声长响，设置完成。
立林L8智能化的可视对讲系统简易说明书
立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍摄像头调节内六角螺丝喇叭显示屏数字按键感应卡位置麦克风摄像头2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP ）和屏蔽双绞线（STP ）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP ）。
网线两端水晶头做法相同，都是TIA/EIA-568B 标准。
3、主机编程设置（1）进入/退出编程操作操作目标方式一方式二方式三RJ45（水晶头）网线 水晶头1 白橙2 橙 3白绿 4 蓝 5 白蓝 6 绿 7 白棕 8棕（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。
另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。
（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。
删除该分机号后，主机依然可以呼叫该分机，但是原来注册过的对应该分机号的卡将失效，同时也不能进行密码开锁。
5、主码操作（1）密码类别①用户密码：用于密码开锁和对防区撤防操作，适用小区用户。
用户密码可设1-6数字，初始密码为1234。
用户密码忘记则主机进入编程态重新设置。
②系统密码：用于主机进编程操作，系统密码可设1-6数字，初始密码为1234。
