振荡器能够输出某一指定频率的正弦波，因此闭合环路中包含选频网络。
若选频网络由RC元件构成，则该振荡器称为RC振荡器，一般用来产生1赫至几兆赫范围内的低频信号；若选频网络由LC元件组成，则该振荡器称为LC振荡器，一般用来产生几百千赫以上的高频信号。
若在LC振荡电路的选频网络中加入晶振元件，我们则称该电路为石英晶体振荡器，其目的是为了提高输出信号的频率稳定度。
图8.2给出了变压器耦合反馈型LC振荡电路，该电路与图8.1相对应也可分为放大电路和反馈网络两部分。
图中由晶体管T构成放大电路，CB为隔直流电容，由电感L和C构成的单谐振回路是集电极负载，同时也起到选频作用。
反馈网络由L和L2组成的变压器构成。
电感L3的作用是把输出信号耦合下来加到输出负载上。
该电路的反馈电压Uf取自变压器次级L2两端，反馈信号通过由线圈L和L2组成的变压器从集电极反馈到基极。
根据图中标注的同名端，利用瞬时极性法可知：输入信号和反馈信号同接在三极管的基极，且瞬时极性相同，所以为正反馈。
该电路的工作过程：当振荡电路接通电源时，电路中不可避免地存在种扰动。
这种扰动是不规则性的，它包含着很宽的频率成分。
其中绝大部分信号频率与选频网络LC频率不同，仅有某一种信号频率与选频网络LC频率相同。
与选频网络LC频率不同的信号，也就是不符合振荡条件的频率分量迅速衰减直至消失，只有符合振荡条件的频率成分才能通过LC选频网络，通过放大、选频和反馈的多次循环，振荡电压就逐渐增长起来了。
如图8.3中“起振”部分所示，电路产生了增幅振荡。
这就是振荡电路的起振概念。
这里要强调说明的是，我们所讨论的振荡电路不需要外加输入信号，便能自行产生输出信号，但实质上该电路还是有“输入信号”的，该“输入信号”就是接通电源产生的多频率扰动信号中的某一个，而这个信号的频率必须与振荡频率一致。
起振以后，输出信号幅度在正反馈作用下越来越大，但它的振幅不会无限制地增长下去，因为该电路会由RE和CE产生自生反偏压。
自生反偏压形成后，就会进入晶体管的非线性区，即进入了饱和区和截止区。
iC的波形就会出现非线性失真，这样晶体管的导通角将会减小，从而导致增益降低，直至达到平衡，于是振幅便稳定于某一个恒定值了。
如图8.3中“平衡”部分所示。
8.1.2 振荡电路工作的三个条件
我们继续借助图8.1来分析反馈型正弦波自激振荡器的起振条件和平衡条件。
3.抗干扰的稳定条件
由于振荡电路中存在各种干扰如温度变化、电压波动、噪声、外界干扰等，这些干扰会破坏振荡的平衡条件，因此，为使振荡器的平衡状态能够存在，只有使它成为稳定的平衡具有返回原先平衡状态能力的平衡。
这就要求反馈型正弦波振荡器中，其放大器的增益或反馈网络的反馈系数是可以自动调节的。
即如果干扰和噪声使反馈电压增大时，放大器的增益自动减小，即使AF减小，以保持输
出电压幅度稳定；反之，若使反馈电压减小，则放大器的增益自动提高，这样就可使振荡器输出电压的振幅处于稳定状态，如用数学表达式表示时，即：
振荡器能否稳定工作，除需要满足振幅稳定条件外，还需满足相位稳定条件。
即当电路受到干扰使相位平衡条件暂受到破坏时，在干扰消失后，电路能够自动回到原来的相位平衡状态。
LC谐振回路的相频特性如图8.4所示：
上述偏导数的绝对值越大，意味着相位平衡条件被破坏后，只要频率产生一微小的变化就可获得大小足够而符号相反的相位变化，在电路中恢复相位平衡。
高Q 值的LC回路便可满足这一要求。
总之，欲产生稳定的正弦振荡，振荡器必须满足振荡的起振条件、平衡条件和稳定条件，三者缺一不可。
因此，在反馈型正弦波振荡器的闭合环路中，一般包含可变增益的放大器、选频网络及反馈网络。
选频网络可处在放大电路中，也可处在反馈网络中，也可能同时属于这两部分。
上述偏导数的绝对值越大，意味着相位平衡条件被破坏后，只要频率产生一微小的变化就可获得大小足够而符号相反的相位变化，在电路中恢复相位平衡。
高Q 值的LC回路便可满足这一要求。
总之，欲产生稳定的正弦振荡，振荡器必须满足振荡的起振条件、平衡条件和稳定条件，三者缺一不可。
因此，在反馈型正弦波振荡器的闭合环路中，一般包含可变增益的放大器、选频网络及反馈网络。
选频网络可处在放大电路中，也可处在反馈网络中，也可能同时属于这两部分。
正弦波振荡器的基本原理
Xf=Xa
此时的反馈量Xf为：
Xf=F Xo
联立三式得： AF =1
开关 S
S Xa 基本放大电路
Xo
A、? a
Xf 反馈网络
F、 ?f
正弦波振荡电路
上式是正弦波振荡电路产生振 荡的条件，此式包含两个条件：
振幅平衡条件：|AF|=1 相位平衡条件： ? a+? f =2n?
开关 S
S Xa 基本放大电路
Xo
A、? a
Xf 反馈网络
F、 ?f
正弦波振荡电路
相位平衡条件的物理意义是：
反馈信号|Xf |的相位必须与原输 入信号 |Xa |的相位一致 (同相)， 才能维持振荡。
本继页续完
正弦波振荡器的基本原理
三、正弦波振荡电路的
起振条件
实际电路中，在接通电 源瞬间的阶跃电压里含有丰 富的谐波（即各种频率的正 弦波），振荡电路会选中其 中一种进行正反馈。
Uo
A、? a
? f反馈网 反馈网络 络的相移
F、 ?f
反馈信号Uf与 输入信号Ui相加 得净输入信号Uid , Uid是增加的。
负反馈放大电路
ui
uid
0
t 0
t
uo 0
Ui
Uid
+1
uf 0 Uft
基本放大电路 A、? a
反馈网络
F、 ?f
正反馈放大电路
t Uo
本继页续完
正弦波振荡器的基本原理
开关 S
Xi S Xa Xf
基本放大电路 A、? a
反馈网络 F、 ?f
正弦反波馈振放荡大电路 Xo Xf AF>1
LC振荡电路的工作原理及特点
简单介绍LC振荡电路的工作原理及特点LC振荡电路，顾名思义就是用电感L和电容C组成的一个选频网络的振荡电路，这个振荡电路用来产生一种高频正弦波信号。
常见的LC振荡电路有好多种，比如变压器反馈式、电感三点式及电容三点式，它们的选频网络一般都采用LC并联谐振回路。
这种振荡电路的辐射功率跟振荡频率的四次方成正比，如果要想让这种电路向外辐射足够大的电磁波的话，就必须提高其振荡频率，而且还必须是电路具备开放的形式。
LC振荡电路之所以有振荡，是因为该电路通过运用电容跟电感的储能特性，使得电磁这两种能量在交替转化，简而言之，由于电能和磁能都有最大和最小值，所以才有了振荡。
当然，这只是一个理想情况，现实中，所有的电子元件都有一些损耗，能量在电容和电感之间转化是会被损耗或者泄露到外部，导致能量不断减小。
所以LC 振荡电路必须要有放大元件，这个放大元件可以是三极管，也可以是集成运放或者其他的东西。
有了这个放大元件，这个不断被消耗的振荡信号就会被反馈放大，从而我们会得到一个幅值跟频率都比较稳定的信号。
开机瞬间产生的电扰动经三极管V组成的放大器放大，然后由LC选频回路从众多的频率中选出谐振频率F0。
并通过线圈L1和L2之间的互感耦合把信号反馈至三极管基极。
设基极的瞬间电压极性为正。
经倒相集电压瞬时极性为负，按变压器同名端的符号可以看出，L2的上端电压极性为负，反馈回基极的电压极性为正，满足相位平衡条件，偏离F0的其它频率的信号因为附加相移而不满足相位平衡条件，只要三极管电流放大系数B和L1与L2的匝数比合适，满足振幅条件，就能产生频率F0的振荡信号。
LC振荡电路物理模型的满足条件①整个电路的电阻R=0(包括线圈、导线)，从能量角度看没有其它形式的能向内能转化，即热损耗为零。
②电感线圈L集中了全部电路的电感，电容器C集中了全部电路的电容，无潜布电容存在。
③LC振荡电路在发生电磁振荡时不向外界空间辐射电磁波，是严格意义上的闭合电路，LC电路内部只发生线圈磁场能与电容器电场能之间的相互转化，即便是电容器内产生的变化电场，线圈内产生的变化磁场也没有按麦克斯韦的电磁场理论激发相应的磁场和电场，向周围空间辐射电磁波。

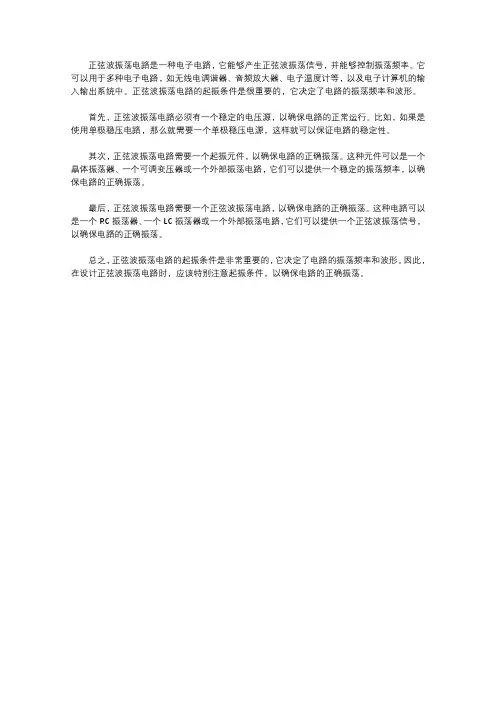

正弦波振荡电路的起振条件
正弦波振荡电路是一种电子电路，它能够产生正弦波振荡信号，并能够控制振荡频率。
它可以用于多种电子电路，如无线电调谐器、音频放大器、电子温度计等，以及电子计算机的输入输出系统中。
正弦波振荡电路的起振条件是很重要的，它决定了电路的振荡频率和波形。
首先，正弦波振荡电路必须有一个稳定的电压源，以确保电路的正常运行。
比如，如果是使用单极稳压电路，那么就需要一个单极稳压电源，这样就可以保证电路的稳定性。
其次，正弦波振荡电路需要一个起振元件，以确保电路的正确振荡。
这种元件可以是一个晶体振荡器、一个可调变压器或一个外部振荡电路，它们可以提供一个稳定的振荡频率，以确保电路的正确振荡。
最后，正弦波振荡电路需要一个正弦波振荡电路，以确保电路的正确振荡。
这种电路可以是一个RC振荡器、一个LC振荡器或一个外部振荡电路，它们可以提供一个正弦波振荡信号，以确保电路的正确振荡。
总之，正弦波振荡电路的起振条件是非常重要的，它决定了电路的振荡频率和波形。
因此，在设计正弦波振荡电路时，应该特别注意起振条件，以确保电路的正确振荡。
振荡电路原理及起振的几个条件
振荡电路原理及起振的几个条件（转载）2011-06-03 09:25:58| 分类：电子|字号订阅振荡器能够输出某一指定频率的正弦波，因此闭合环路中包含选频网络。
若选频网络由RC元件构成，则该振荡器称为RC振荡器，一般用来产生1赫至几兆赫范围内的低频信号；若选频网络由LC元件组成，则该振荡器称为LC振荡器，一般用来产生几百千赫以上的高频信号。
若在LC振荡电路的选频网络中加入晶振元件，我们则称该电路为石英晶体振荡器，其目的是为了提高输出信号的频率稳定度。
图8.2给出了变压器耦合反馈型LC振荡电路，该电路与图8.1相对应也可分为放大电路和反馈网络两部分。
图中由晶体管T构成放大电路，CB为隔直流电容，由电感L和C构成的单谐振回路是集电极负载，同时也起到选频作用。
反馈网络由L和L2组成的变压器构成。
电感L3的作用是把输出信号耦合下来加到输出负载上。
该电路的反馈电压Uf取自变压器次级L2两端，反馈信号通过由线圈L和L2组成的变压器从集电极反馈到基极。
根据图中标注的同名端，利用瞬时极性法可知：输入信号和反馈信号同接在三极管的基极，且瞬时极性相同，所以为正反馈。
该电路的工作过程：当振荡电路接通电源时，电路中不可避免地存在种扰动。
这种扰动是不规则性的，它包含着很宽的频率成分。
其中绝大部分信号频率与选频网络LC频率不同，仅有某一种信号频率与选频网络LC频率相同。
与选频网络LC频率不同的信号，也就是不符合振荡条件的频率分量迅速衰减直至消失，只有符合振荡条件的频率成分才能通过LC选频网络，通过放大、选频和反馈的多次循环，振荡电压就逐渐增长起来了。
如图8.3中“起振”部分所示，电路产生了增幅振荡。
这就是振荡电路的起振概念。
这里要强调说明的是，我们所讨论的振荡电路不需要外加输入信号，便能自行产生输出信号，但实质上该电路还是有“输入信号”的，该“输入信号”就是接通电源产生的多频率扰动信号中的某一个，而这个信号的频率必须与振荡频率一致。

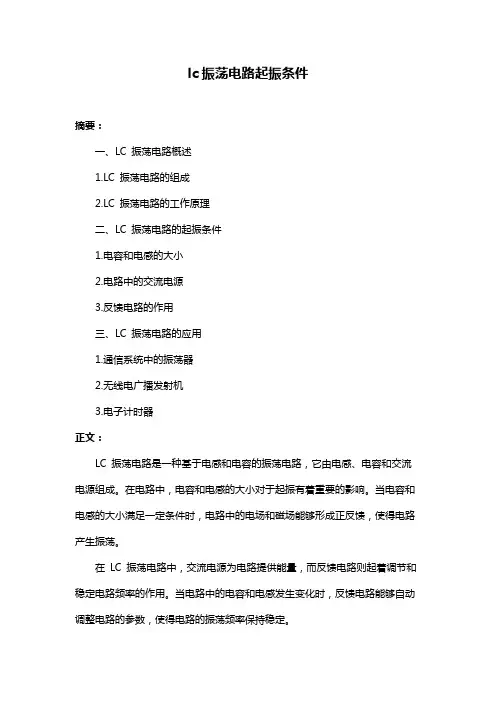

lc振荡电路起振条件
lc振荡电路起振条件
摘要：
一、LC 振荡电路概述
1.LC 振荡电路的组成
2.LC 振荡电路的工作原理
二、LC 振荡电路的起振条件
1.电容和电感的大小
2.电路中的交流电源
3.反馈电路的作用
三、LC 振荡电路的应用
1.通信系统中的振荡器
2.无线电广播发射机
3.电子计时器
正文：
LC 振荡电路是一种基于电感和电容的振荡电路，它由电感、电容和交流电源组成。
在电路中，电容和电感的大小对于起振有着重要的影响。
当电容和电感的大小满足一定条件时，电路中的电场和磁场能够形成正反馈，使得电路产生振荡。
在LC 振荡电路中，交流电源为电路提供能量，而反馈电路则起着调节和稳定电路频率的作用。
当电路中的电容和电感发生变化时，反馈电路能够自动调整电路的参数，使得电路的振荡频率保持稳定。
LC 振荡电路在通信系统、无线电广播发射机和电子计时器等领域有着广泛的应用。
在通信系统中，LC 振荡电路被用作信号发生器，产生稳定的信号用于传输。
在无线电广播发射机中，LC 振荡电路则被用于产生高频信号，以便将音频信号调制到高频信号中进行发射。
在电子计时器中，LC 振荡电路则被用于产生稳定的计时信号，用于计时和测量时间。
总的来说，LC 振荡电路是一种重要的振荡电路，它的工作原理简单，但应用广泛。
lc振荡电路分析_lc振荡电路工作原理及特点分析
lc振荡电路分析_lc振荡电路工作原理及特点分析LC振荡电路，是指用电感L、电容C组成选频网络的振荡电路，用于产生高频正弦波信号，常见的LC正弦波振荡电路有变压器反馈式LC振荡电路、电感三点式LC 振荡电路和电容三点式LC振荡电路。
LC振荡电路的辐射功率是和振荡频率的四次方成正比的，要让LC振荡电路向外辐射足够强的电磁波，必须提高振荡频率，并且使电路具有开放的形式。
LC振荡电路运用了电容跟电感的储能特性，让电磁两种能量交替转化，也就是说电能跟磁能都会有一个最大最小值，也就有了振荡。
不过这只是理想情况，实际上所有电子元件都会有损耗，能量在电容跟电感之间互相转化的过程中要么被损耗，要么泄漏出外部，能量会不断减小，所以实际上的LC振荡电路都需要一个放大元件，要么是三极管，要么是集成运放等数电LC，利用这个放大元件，通过各种信号反馈方法使得这个不断被消耗的振荡信号被反馈放大，从而最终输出一个幅值跟频率比较稳定的信号。
频率计算公式为f=1/［2（LC）］，其中f为频率，单位为赫兹（Hz）；L为电感，单位为亨利（H）；C为电容，单位为法拉（F）。
lc振荡电路工作原理及特点分析LC电磁振荡过程涉及的物理量较多，且各个物理量变化也比较复杂。
实际分析过程中，如果注意到电场量（电场能、电压、电场强度）和磁场量（磁场能、电流强度、磁感应强度）的异步变化，电场量、磁场量各自的同步变化，充分利用包含电场能、磁场能在内的能量守恒，由能量变化辐射其他物理变化，就可快速地弄清各物理量的变化情况，判断电路所处的状态。
LC振荡电路运用了电容跟电感的储能特性，让电磁两种能量交替转化，也就是说电能跟磁能都会有一个最大最小值，也就有了振荡。
由于所有电子元件都会有损耗，能量在电容跟电感之间互相转化的过程中要么被损耗，所以实际上的LC振荡电路都需要一个放大元。
lc振荡电路起振条件
LC振荡电路起振条件1. 引言振荡电路是一种能够产生连续振荡信号的电路，广泛应用于无线通信、射频技术、音频技术等领域。
LC振荡电路是其中一种基本的振荡电路，由电感(L)和电容(C)组成。
在LC振荡电路中，起振条件是保证电路能够产生稳定振荡信号的关键。
本文将详细介绍LC振荡电路的起振条件，包括振荡电路的基本原理、振荡条件的理论推导、影响起振条件的因素以及如何设计满足起振条件的LC振荡电路。
2. LC振荡电路基本原理LC振荡电路是由一个电感和一个电容串联或并联而成的电路。
其基本原理是通过电感和电容之间的能量交换来实现振荡信号的产生。
在LC振荡电路中，电容存储电荷，而电感存储磁能。
当电容的电荷通过电感时，电感会将电能转换为磁能，然后再将磁能转换为电能存储在电容中。
这样，电荷就会在电容和电感之间来回振荡，形成连续的振荡信号。
3. 振荡条件的理论推导LC振荡电路的起振条件可以通过理论推导得到。
假设电路中的电荷为Q，电流为I，电感的自感系数为L，电容的电容值为C。
根据基本电路理论和电压-电流关系，可以得到以下方程：1.电感的电压方程：V L=L di dt2.电容的电压方程：V C=Q C3.电路的Kirchhoff电压定律：V L+V C=0将上述方程进行整合和求解，可以得到LC振荡电路的起振条件：LC d2Qdt2+dQdt=0上述方程是一个二阶常微分方程，其解为振荡信号。
根据振荡信号的特性，可以得到起振条件：LC>0这意味着LC振荡电路的电感和电容的乘积必须大于零，才能满足起振条件。
4. 影响起振条件的因素LC振荡电路的起振条件受到多种因素的影响，包括电感和电容的数值、电源电压、电路的阻尼等。
1.电感和电容的数值： LC振荡电路的起振条件要求电感和电容的乘积大于零。
因此，当电感和电容的数值较小或过小，可能无法满足起振条件。
2.电源电压： LC振荡电路的起振条件还受到电源电压的影响。
当电源电压过低时，可能无法提供足够的能量来启动振荡过程，从而无法满足起振条件。
正弦波振荡电路的起振条件和平衡条件
正弦波振荡电路的起振条件和平衡条件
正弦波振荡电路的起振条件和平衡条件如下：
起振条件：AF＞1 φa＋φf＝2nπ(2) 平衡后满足平衡条件：AF＝1 φa＋φf＝2nπ160、RC正弦波振荡器的结构特点是什么？
根据以上参考文章，可以得出结论：
正弦波振荡电路的起振条件是指当输入电压等于放大器输出电压时，电路必须满足平衡条件。
此时，振荡器进入稳态振荡状态。
要使振荡器开始工作并达到平衡状态，需要满足以下条件：
1. 起振时满足起震条件：AF＞1 φa＋φf＝2nπ(2) 平衡后满足平衡条件：AF＝1 φa＋φf＝2nπ。
其中，A是放大倍数，F是反馈系数，φa是放大器相移，φf是反馈回路相移，n是正整数。
关于“RC正弦波振荡器的结构特点”，可以参考文中所述“结构特点是指与通用运算放大器类似的几个组成部分”，并结合文中附图做进一步的说明和解释。
如有需要可以查询资料进一步获取详细信息。
RC振荡电路基础知识
RC振荡电路基础知识RC振荡电路RC振荡电路，是指用电阻R、电容C组成选频网络的振荡电路，一般用来产生1Hz~1MHz范围的低频率信号。
RC振荡电路由放大器、正反馈网络和选频网络组成，常见的RC振荡电路有RC相移振荡电路和RC桥式振荡电路。
RC振荡电路概述采用RC选频网络构成的振荡电路称为RC振荡电路，它适用于低频振荡，一般用于产生1Hz~1MHz的低频信号。
因为对于RC振荡电路来说，增大电阻R即可降低振荡频率，而增大电阻是无需增加成本的。
RC振荡电路结构如下图：RC振荡电路工作原理输出电压u o经正反馈（兼选频）网络分压后，取u f?作为同相比例电路的输入信号u i。
(1)起振过程(2)稳定振荡(3)振荡频率振荡频率由相位平衡条件决定。
φA=0，仅在f0处φF=0满足相位平衡条件，所以振荡频率f0=1/2πRC。
改变R、C可改变振荡频率RC振荡电路的振荡频率一般在200KHz以下。
振荡频率的调整（4）起振及稳定振荡的条件考虑到起振条件AuF>1,一般应选取RF略大2R1。
如果这个比值取得过大，会引起振荡波形严重失真。
由运放构成的RC串并联正弦波振荡电路不是靠运放内部的晶体管进入非线性区稳幅，而是通过在外部引入负反馈来达到稳幅的目的。
RC振荡电路的作用RC振荡电路用途很广，比如当振捣器时就用作产生波形输出，比如正弦波，三角波等；再把R、C的参数设计好，就可以产生带宽很窄的脉冲波形了；另外RC电路同集成运放联用还用作滤波器LPF/HPF、微分器、积分器等。
常用LC振荡电路产生的正弦波频率较高，若要产生频率较低的正弦振荡，势必要求振荡回路要有较大的电感和电容，这样不但元件体积大、笨重、安装不便，而且制造困难、成本高。
因此，200kHz以下的正弦振荡电路，一般采用振荡频率较低的RC振荡电路。
不同RC振荡电路比较1.RC相移振荡电路图（a）是RC相移振荡电路。
电路中的3节RC网络同时起到选频和正反馈的作用。
