2020-2021学年物理新教材人教版(2019)选择性第二册课时作业：3.3.2 变压器
课时作业(十三)变压器
一、单项选择题
1．如图所示，在图甲中是两根不平行的导轨，图乙中是两根平行的导轨，其他物理条件都相同，当金属棒MN在导轨上向右匀速运动时，在棒的运动过程中，将观察到()
A．两个小灯泡都发光，只是亮度不同
B．两个小灯泡都不发光
C．L1发光且越来越亮，L2发光且亮度不变
D．L1发光且亮度不变，L2始终不发光
2．将输入电压为220 V，输出电压为6 V的理想变压器改绕成输出电压为30 V的变压器，副线圈原来是30匝，原线圈匝数不变，则副线圈新增匝数为()
A．120 B．150
C．180 D．220
3．用一理想变压器向一负载R供电．如图所示，当增大负载电阻R时，原线圈中的电流I1和副线圈中的电流I2之间的关系是() A．I2增大，I1也增大B．I2增大，I1却减小
C．I2减小，I1也减小D．I2减小，I1却增大
4．如图所示，理想变压器原线圈接在交流电源上，图中各电表均为理想电表．下列说法正确的是()
A．当滑动变阻器的滑动触头P向上滑动时，R1消耗的功率变大B．当滑动变阻器的滑动触头P向上滑动时，电压表示数变大C．当滑动变阻器的滑动触头P向上滑动时，电流表示数变大D．若闭合开关S，则电流表示数变大，示数变大
5.
如图所示，一理想变压器原副线圈的匝数比为1:2；副线圈电路中接有灯泡，灯泡的额定电压为220 V，额定功率为22 W；原线圈电路中接有电压表和电流表．现闭合开关，灯泡正常发光．若用U和I分别表示此时电压表和电流表的读数，则()
A．U＝110 V，I＝0.2 A
B．U＝110 V，I＝0.05 A
C．U＝110 2 V，I＝0.2 A
D．U＝110 2 V，I＝0.2 2 A
6．如图甲所示，一理想变压器给一个小灯泡供电．当原线圈输入如图乙所示的交变电压时，额定功率为10 W的小灯泡恰好正常发光，已知灯泡的电阻为40 Ω，图中电压表为理想电表，下列说法正确的是()
A．变压器输入电压的瞬时值表达式为u＝2202sin πt(V)
B．电压表的示数为220 V
C．变压器原、副线圈的匝数比为11:1
D．变压器的输入功率为110 W
7．下图所示为4种亮度可调的台灯的电路示意图，它们所用的白炽灯相同，且都是“200 V40 W”．当灯泡所消耗的功率都调至20 W 时，台灯消耗的功率最小的是()
8．如图甲、乙所示的电路中，当A、B接10 V交流电压时，C、D间电压为4 V；当M、N接10 V直流电压时，P、Q间电压也为4 V．现把C、D接4 V交流电压，P、Q接4 V直流电压，则A、B间和M、N 间的电压分别是()
A．10 V10 V B．10 V 4 V
C．4 V10 V D．10 V0
二、多项选择题
9．钳形电流表多用于大电流的估测．某钳形电流表如图所示，被测导线、铁芯、线圈构成一个电流互感器．按下手柄时，钳形电流表的铁芯可以被分开，把被测的载流导线放入后，松开手柄，铁芯闭合．导线中的交流在铁芯中产生交变磁场，电流表与套在铁芯上的线圈相连，可以间接得知导线中的电流．关于该钳形电流表，下列说法正确的是()
A．该钳形电流表属于升压变压器
B．该钳形电流表属于降压变压器
C．若载流导线在钳口多绕几圈，则钳形电流表的示数将偏大
D．若载流导线在钳口多绕几圈，则钳形电流表的示数将偏小
10.
如图所示，原、副线圈匝数比为2:1的理想变压器正常工作时，以下说法正确的是()
A．原、副线圈磁通量之比为2:1
B．原、副线圈电流之比为1:2
C．输入功率和输出功率之比为1:1
D．原、副线圈磁通量变化率之比为1:1
11．如图所示，M是一小型理想变压器，接线柱a、b接在电压不变的交流电源上，变压器右侧部分为一火警报警系统原理图，其中R2为用半导体热敏材料制成的传感器，电流表A2为值班室的显示器，显示通过R1的电流，电压表V2显示加在报警器上的电压(报警器未画出)，R3为一定值电阻．当传感器R2所在处出现火警时，以下说法中正确的
是( )
A ．A 1的示数不变，A 2的示数增大
B ．V 1的示数不变，V 2的示数减小
C ．V 1的示数不变，V 2的示数增大
D ．A 1的示数增大，A 2的示数减小
12．如图所示，一理想变压器的原线圈A 、B 两端接入电压为u ＝32sin314t V 的交变电流．原线圈匝数n 1＝100匝，副线圈匝数n 2＝200匝，则( )
A ．将击穿电压为6 V 的电容器接在C 、D 两端，能正常工作
B ．把电磁打点计时器接在
C 、
D 两端，打点周期为0.02 s
C ．把额定电压为6 V 的小灯泡接在C 、
D 两端，小灯泡能正常工作
D ．把交流电压表接在C 、D 两端时，电压表读数为8.48 V
13．如图所示，一理想变压器输入端接交流恒压源，输出端电路由R 1、R 2、R 3三个电阻构成．将该变压器原、副线圈的匝数比由5:1改为10:1后( )
A ．流经R 1的电流减小到原来的1
4
B ．R 2两端的电压增加到原来的2倍
C ．R 3两端的电压减小到原来的1
2
D ．电阻上总的热功率减小到原来的1
4
14．如图甲所示为一自耦变压器，变压器的原线圈AB 端输入电压如图乙所示，副线圈电路中定值电阻R 0＝11 Ω，电容器C 的击穿电压为22 V ，移动滑动触头使电容器刚好不会被击穿，所有电表均为理想电表，下列说法正确的是( )
A ．电压表的示数为220 V
B ．原、副线圈的匝数比为10:1
C ．电流表的示数等于通过电阻R 0的电流
D ．原线圈AB 端输入电压的变化规律为u ＝311sin 100πt V
课时作业(十三) 变压器
1．解析：当金属棒MN 在导轨上向右匀速运动时，甲图中MN 切割磁感线产生的电动势均匀增大，右侧回路内的电流均匀增大，铁芯内的磁通量均匀增大，副线圈中的感应电动势恒定不变，L 1亮度不变；乙图中MN 切割磁感线产生的电动势恒定不变，右侧回路内的电流恒定不变，铁芯内的磁通量恒定不变，副线圈中的感应电动势为0，L 2始终不发光，选项D 正确．
★★★答案★★★：D
2．解析：由变压比n 1n 2＝U 1U 2
，得n 130＝220
6，所以n 1＝1 100，当U ′2
＝30 V 时， n 1n ′2＝220
30
，所以n ′2＝150匝，故Δn 2＝n ′2－n 2＝120
匝．所以A 正确．
★★★答案★★★：A
3．解析：当增大负载电阻R 时，由欧姆定律I 2＝U 2
R 可得I 2减小，又由于I 1I 2＝n 2n 1，I 1＝n 2·I 2
n 1
，所以I 1也减小，选项C 正确．
★★★答案★★★：C
感谢您的下载!
快乐分享，知识无限！由Ruize收集整理！。

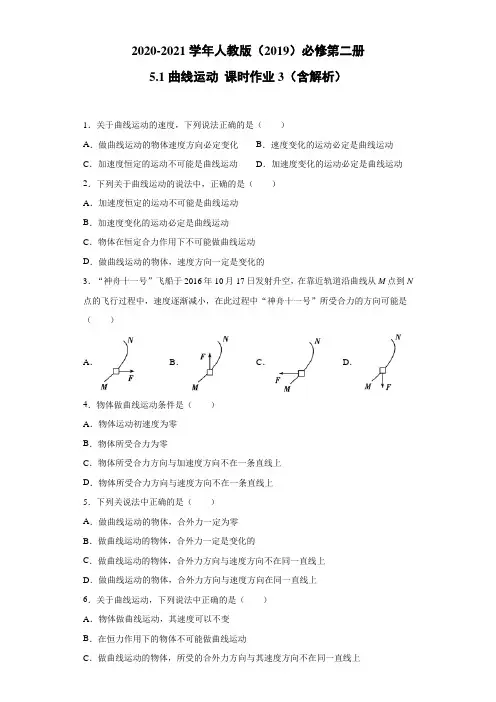

2020-2021学年高中物理新人教版必修第二册 5.1曲线运动 课时作业3(含解析)
2020-2021学年人教版（2019）必修第二册5.1曲线运动课时作业3（含解析）1．关于曲线运动的速度，下列说法正确的是（）A．做曲线运动的物体速度方向必定变化B．速度变化的运动必定是曲线运动C．加速度恒定的运动不可能是曲线运动D．加速度变化的运动必定是曲线运动2．下列关于曲线运动的说法中，正确的是（）A．加速度恒定的运动不可能是曲线运动B．加速度变化的运动必定是曲线运动C．物体在恒定合力作用下不可能做曲线运动D．做曲线运动的物体，速度方向一定是变化的3．“神舟十一号”飞船于2016年10月17日发射升空，在靠近轨道沿曲线从M点到N 点的飞行过程中，速度逐渐减小，在此过程中“神舟十一号”所受合力的方向可能是（）A．B．C．D．4．物体做曲线运动条件是（）A．物体运动初速度为零B．物体所受合力为零C．物体所受合力方向与加速度方向不在一条直线上D．物体所受合力方向与速度方向不在一条直线上5．下列关说法中正确的是（）A．做曲线运动的物体，合外力一定为零B．做曲线运动的物体，合外力一定是变化的C．做曲线运动的物体，合外力方向与速度方向不在同一直线上D．做曲线运动的物体，合外力方向与速度方向在同一直线上6．关于曲线运动，下列说法中正确的是（）A．物体做曲线运动，其速度可以不变B．在恒力作用下的物体不可能做曲线运动C．做曲线运动的物体，所受的合外力方向与其速度方向不在同一直线上D．做曲线运动的物体，所受的合外力方向与其加速度方向不在同一直线上7．物体的初速度为v，受到如图所示的恒定外力F作用，则物体的运动轨迹可能为（）A．B．C．D．8．如图所示，一小球在光滑水平桌面上做匀速直线运动，若沿桌面对小球施加一个恒定外力，则小球一定做（）A．直线运动B．曲线运动C．匀变速运动D．匀加速直线运动9．质点沿曲线从M向P点运动，关于其在P点的速度v与加速度a的方向，下列图示正确的是（）A．B．C．D．10．关于曲线运动的描述，下列说法正确的是A．曲线运动一定是变速运动B．曲线运动不可能是匀变速运动C．物体只有在恒力作用下才做曲线运动D．物体只有在变力作用下才做曲线运动11．如图是必修课本中四幅插图，关于这四幅插图下列说法正确的是（）A．甲图中，赛车的质量不是很大，却安装着强劲发动机，可以获得很大的加速度B．乙图中，高大的桥要造很长的引桥，从而减小桥面的坡度，目的是减小车辆重力沿垂直桥面的分力C．丙图中，火星沿砂轮切线飞出，说明砂轮上的沙粒脱离砂轮时有沿切线方向的惯性D．丁图中，小孩在荡秋千时，在最高点处于失重状态，最低点处处于平衡状态12．物体在光滑水平面受四个不共线的水平恒力作用处于平衡状态，当把其中一个水平恒力撤去后，则（）A．物体一定做匀加速直线运动B．物体可能做曲线运动C．物体一定做匀变速直线运动D．物体一定做匀变速曲线运动13．以下说法正确的是（）A．物体在恒定的合力作用下一定会做直线运动B．做匀速圆周运动的物体，相同时间内位移相同C．曲线运动一定是变速运动，但变速运动不一定是曲线运动D．物体的速度发生变化，合外力做功一定不等于零，即动能一定发生变化14．如图所示，在河岸上用细绳拉船，为了使船匀速靠岸，拉绳的速度必须是（）A．匀速拉B．加速拉C．减速拉D．先加速，后减速15．一质点在 xoy 平面内运动的轨迹如图所示，下列判断正确的是（）A．若 x 方向始终匀速，则 y 方向先加速后减速B．若 x 方向始终匀速，则 y 方向先减速后加速C．若 y 方向始终匀速，则 x 方向先减速后加速D．若 y 方向始终匀速，则 x 方向一直加速16．在光滑的水平面上有一质量为2 kg的物体，在几个共点力的作用下做匀速直线运动。

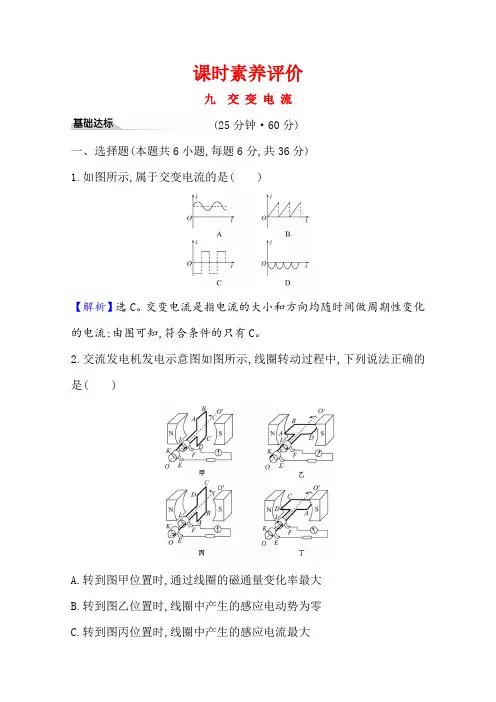

新教材2020-2021学年物理人教版(2019)选择性必修第二册课时素养评价：3.1 交变电流
