南昌工程学院《通信技术》实训报告课程名称电子技术实训系院专业班级学生姓名学号实习地点指导教师实训起止时间：2016 年 3 月28 日至2016 年 4 月1日一、实训时间从2016年3月28日至2016年4月1日。
二、实训地点南昌工程学院电子信息楼B406三、实训目的实训目的和意义：1.了解收音机的基本知识和常用电子器件的类别、型号、规格、性能及其使用范围，通过具体的电路图，初步掌握焊接技术，简单电路元器件装配，对故障的诊断和排除以及对收音机原理工作的一般原理，并且能够熟练使用万用表。
2.学习并掌握超外差收音机的工作原理。
熟悉电子装焊工艺的基本知识和原理，掌握焊接技术并装焊一台正规的收音机,了解电子产品的焊接、提高动手能力。
了解安全用电知识，学习安全操作要领培养严谨的工作作风，养好良好的工作习惯，养成正确的劳动观与人生观，也培养团队意识和集体主义精神。
3.在零散原件的组装过程当中，除了可进一步的学习电子技术外，还可以掌握电子安装工艺，了解测量和调试技术。
了解本专业的专业技术，培养自己的动手能力。
实训要求：在动手焊接前请用万用表将各元件测量一下，做到心中有数，安装时请先安装低矮和耐热的原件(如电阻)，然后再装大一点的原件（如中频变压器，变压器），最后安装怕热的原件（如三极管）。
安装时要细心，灵活掌握，灵活运用。
电焊笔的使用，要求及其焊接方式：烙铁是焊接的主要工具之一，焊接收音机应选用30W-35W电烙铁。
当接通电源，在温度渐渐上升的过程中，给烙铁头部上锡，使烙铁头上沾附一层光亮的锡，烙铁就可以使用了。
烙铁温度和焊接时间要适当焊接时应让烙铁头加热到温度高于焊锡熔点，并掌握正确的焊接时间。
一般不超过3秒钟。
时间过长会使印刷板铜铂中翘起，损坏电路板及电子元器件。
焊接一般采用直径1.2-1.5mm的焊锡丝。
焊接时左手拿焊锡丝，右手拿电烙铁。
在烙铁接触焊点的同时送上焊锡，焊锡的量要适量。
太多易引起搭焊短路，太少元件有不牢固。
焊接时不可将烙铁头在焊点上来回移动或用力下压，要想焊得快焊得好，应加大烙铁和焊点的接触面。
增大传热面积，焊接也快。
另需要注意的是温度过低烙铁与焊接点触的时间太短，热量供应不足，焊点锡面不光滑，结晶粗脆，像豆腐渣一样，那就不牢固，形成虚焊和假焊。
反之焊锡易流散，使焊点锡量不足，也容易不牢，还可能出现烫坏电子元件及印刷电路板。
总之焊锡量要适中，即将焊点零件脚全部浸没，其轮廓又隐约可见。
焊点焊好后，拿开烙铁，焊锡还不会立即凝固，应稍停片刻等焊锡凝固，如未凝固前移动焊接件，焊锡会凝成砂装，造成附着不牢固而引起假焊。
元件安装：安装时请先装低矮或耐热的元件(如电阻)，然后再装大一点的元件(如中周、变压器)，最后装怕热的元件(如三极管)。
(1)电阻的安装：请将电阻的阻值(参照本说明书的“色环电阻色标数”)选择好后根据两孔的距离弯曲电阻脚可采用卧式紧贴电路板安装，也可以采用立式安装，高度要统一。
(2) 瓷片电容和三极管的脚剪的长度要适中，不要剪的太短，也不要留得太长，它们不要超过中周的高度。
电解电容紧贴线路板立式安装焊接，太高会影响后盖的安装。
(3) 磁棒线圈(系采用进口的自焊线生产的，可以不用刀子刮或砂纸砂线头)的四根引线头可以直接用电烙铁配合松香焊锡丝来回摩擦几次即可自动上锡，四个线头对应的焊在线路板的铜泊面。
(4) 发光管的安装弯曲成型，直接插在电路板上焊接，最后请将跨线J1连接。
(5) 喇叭安放挪位后再用电烙铁将周围的三个塑料桩子靠近喇叭边缘烫下去后把喇叭压紧以免喇叭松动。
实习器材1.电烙铁、焊锡丝2.螺丝刀、镊子、钳子等必备工具3.万用表4.S66型袖珍收音机实验套件5.电路图及元器件清单6.五号电池一对7.松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散布在金属表面，焊接牢固，焊点光亮美观实验原理1.原理说明：本实习采用3V低压全硅管六管超外差式收音机，具有安装调试方便、工作稳定、声音洪亮、耗电省等优点。
它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和功放级组成。
2.收音机工作原理：超外差收音机的工作原理过程将所要收听的电台在调谐电路里调好以后，经过电路本身的作用，就变成另外一个3.预先确定好的频率（在我国为465KHz），然后再进行放大和检波。
这个固定的频率，是由差频作用产生的。
如果我们在收音机内制造—个振荡电波(通常称为本机振荡)，使它和外来高频调幅信号同时送到一个晶体管内混合，这种工作叫混频。
由于晶体管的非线性作用导致混频的结果就会产生一个新的频率，这就是外差作用。
采用了这种电路的收音机叫外差式收音机，混频和振荡的工作，合称变频。
外差作用产生出来的差频，习惯上我们采用易于控制的一种频率，它比高频较低，但比音频高，这就是常说的中间频率，简称中频。
任何电台的频率，由于都变成了中频，放大起来就能得到相同的放大量。
调谐回路的输出，进入混频级的是高频调制信号，即载波与其携带的音频信号。
经过混频，输出载波的波形变得很稀疏其频率降低了，但音频信号的形状没有变。
通常将这个过程(混频和本振的作用)叫做变频。
变频仅仅是载波频率变低了，并且无论输入信号频率如何变化最终都变为465KHz，而音频信号(包络线的形状)没变。
混频器输出的携音频包络的中频信号由中频放大电路进行一级、两级甚至三级中频放大，从而使得到达二极管检波器的中频信号振幅足够大。
二极管将中频信号振幅的包络检波出来，这个包络就是我们需要的音频信号。
音频信号最后交给低放级放大到我们需要的电平强度，然后推动扬声器发出足够的音量。
若要求超外差式收音机得到更高的灵敏度，在调谐回路与混频之间还可以加入高频放大级然后再去混频。
根据超外差收音机的原理，我们可以将附录所示的电路分成以下几个模块：调谐回路、变频回路（包括本振电路、混频电路和选频电路）、中频放大（中放）回路、检波及AGC回路、低放级回路、功放级回路。
3.S66E型收音机电路原理图4.实验原理图元件说明及清单元件（材料）清单元件说明(1)电阻：根据色差法对11个电阻进行分类(2)耳机插座:先将插座的靠尾部下面的一个焊片往下从根部弯曲90度插在电路板上，然后再用剪下来的一个引脚的一端插在靠尾部上端的孔内，另一端插在电路板对应的J孔内，焊接时的速度一定要快以免烫坏插座的塑料部分，影响电路的导通。
(3)电解电容和瓷片电容：在安装电解电容时要求电容的管脚长度要适中，要正确判断管脚的正，负极，并且电解电容要紧贴电路板立式安装焊接，太高就会影响后盖的安装。
瓷片电容和电解电容一样，要求其管脚的长度要合适。
在实物图所标的数字中，第一二位数字代表电容值，第三位数字代表“0”的个数。
在焊接瓷片电容时不必考虑它的正负极性。
(4)变压器:T5为输入变压器，线圈骨架上有突点标记的为初级，印制版上也有圆点作为标记。
安装时不要装反（还可以配合万用表测量进行分辨）。
(5)三极管：在这次课程设计所组装的S66E收音机有两种三极管。
VT5，VT6为9013属于中功率三极管，VT1-VT4为3DG201或9014属于高频小功率三极管，在安装时，VT1选用低值（绿点或黄点）的三极管，VT2和VT3选用中值（兰点或紫点）的三极管，VT4选用高值（紫点或灰点）的三极管，否则装出来的效果不好。
同时，要求电容和三极管管脚的长度要适中，不要剪的太短，也不要留的太长，使它们不要超过中周的高度。
(6)发光二极管和喇叭:发光二极管主要用来进行收音机开关的指示，当开关打开时发光二极管亮，反之则不亮。
它的接法弯曲成型，然后直接插到电路板上焊接即可，安装时要注意二极管的正负极。
把喇叭放好后，如果挪动，可用电烙铁将其周围的三个塑料桩靠近喇叭的边缘烫下去，把喇叭压紧，以免其松动不稳。
(7)中周及磁棒线圈:中频变压器（简称中周）三只为一套。
T2为振荡线圈的中周型号为LF10-1（红色），T3为第一级中放用的中周型号为TF10-1（白色），T4为第二级中放的中周型号为TF10-1（黑色）。
这三只中周在出厂前均已调在规定的频率上，装好后只需微调甚至不调，不要乱调。
中周外壳除了起屏蔽作用外，还起导线的作用，所以中周外壳必须接地。
磁棒线圈的四根引线头可以直接用电烙铁配合松香焊锡丝来回摩擦几次即可自动镀上锡，四个线头的接在对应的印制板的焊盘上，即a、b、c、d点，线头的判断由附录可知。
焊接前要仔细辨别b、c 引脚，切不可弄反。
双连拨盘由于调谐用的双连拨盘安装时离电路板很近，所以在它的圆周内的高出部分的元件引脚在焊接前先用剪刀剪去，以免安装或调谐时有障碍，影响拨盘调谐的元件有T2和T4的引脚以及接地焊片，双连的三个引出脚，电位器的开关脚和一个引脚。
安装图四、实训情况简介经学校安排，本人于2016年3月28号至2016年4月1号期间在本校电子信息楼B406进行了中夏S66E六管超外差式收音机的组装实训，实训工作内容为将该收音机组装焊接完成并收到台。
现总结如下：在安装收音机之前要先熟悉各个零件及其向相对应的位置，熟悉使用电焊笔对各个零件进行焊接。
在使用电焊笔对零件进行焊接的时候要快速准确的焊接，不能犹豫。
在安装电路板时，注意把喇叭及其电池引线埋在比较隐蔽的地方并不要影响调谐拨盘的旋转和避开螺丝桩子。
1.基本步骤：（1）熟悉基本原理及进行总体电路分析，熟悉元件在印刷板上安装位置。
（2）进行焊接，焊接过程中应注意：安装时先安装低矮和耐热的元件，然后再安装大元件，最后安装怕热的原件（三极管）；瓷片电容和三极管管脚剪得长度要适中（不能超过中周的高度）；耳机插座的安装时焊接速度要快，以免烫坏插座的塑料部分而导致接触不良；在刮磁棒线圈的四条引线的涂漆时应注意不要刮得太长，同时在焊接四条引线时不要留的太长，以防引线会接触中周的外表面（中周外壳起到屏蔽和导线的作用）。
（3）检查电路，将安装好的收音机和电路原理图对照检查下列内容。
a．检查各级晶体管的型号，安装位置和管脚是否正确。
b．检查各级中周的安装顺序，初次级的引出线是否正确。
c．检查电解电容的引线正、负接法是否正确。
d．分段绕制的磁性天线线圈的初次级安装位置是否正确。
e. 接上3v电源后，用用指针式万用表分别测A、B、C、D四点的电流大小是否符合所标电流，如果符合则可焊接此四点，进行后面的安装。
如果不符合就再次进行检查并修正电路，直到正确为止。
2电路的调试：先将电位器开关关掉，测量开关处电流，装上电池，用万用表的50mA档表装跨接在电位器开关的两端（黑表笔接电池负极，红表笔接开关的另一端），若电流指示小于10mA，则说明可以通电，将电位器开关（音量旋至最小即测量静态电流）用万用表分别依次测量D，C，B，A四个电流缺口，若被测量的数字在规定的参考值左右即可用烙铁将这四个缺口依次连通，再把音量开到最大，调双连拔盘即可以到电台。
六管超外差收音机实训报告(一)
六管超外差收音机实训报告(一)六管超外差收音机实训报告1. 引言•简要介绍收音机的历史意义和发展现状•引出本篇实训报告关注的话题：六管超外差收音机2. 超外差收音机的原理•解释超外差收音机的基本工作原理：将接收到的信号转换为可听的声音•分析六管超外差收音机相比普通收音机的优势和特点3. 实训过程3.1 材料准备•列出实训所需的器件和工具清单•简述每个器件的功能和作用3.2 搭建电路•详细描述如何按照电路原理图搭建六管超外差收音机电路•解释每个电路元件的连接方式和作用3.3 测试和调整•讲述测试的过程和方法•分析测试结果，如频率范围、音质等指标的表现•说明如何根据测试结果对电路进行调整和优化4. 实训结果和评价•介绍实训完成后的六管超外差收音机的表现和效果•对实训结果进行评价，包括优点和不足之处5. 结论与展望•总结六管超外差收音机实训的收获和体会•展望未来可能的优化方向和改进空间以上是对“六管超外差收音机实训报告”的大致框架和内容安排。
在具体撰写时，可以根据实际情况进行拓展和细化。
期望这份报告能够帮助更多创作者学习和实践创作技巧。
6. 讨论与分析6.1 对比其他类型收音机•对比六管超外差收音机与其他类型收音机（如晶体管收音机、调频收音机）的差异和优势•分析六管超外差收音机在音质、接收范围等方面的表现6.2 实训中遇到的困难和解决方法•回顾实训过程中遇到的问题和困难•针对每个问题详细说明解决方法和思路•总结实训过程中解决问题的经验和教训6.3 实训的意义和启示•分析六管超外差收音机实训对创作者的意义和价值•探讨在实训中所得到的启示，如对电子器件和电路的理解加深等7. 结语•总结全文的内容，强调实训的重要性和价值•对读者进行鼓励和激励，鼓励他们参与类似的创作实践•结束文章，留下积极的思考和展望注：本文为虚构文章，目的是展示对“六管超外差收音机实训报告”进行相关文章写作的一种示范。
实际情况应根据实训内容和要求进行具体的文章撰写。
六管超外差收音机实验报告
竭诚为您提供优质文档/双击可除六管超外差收音机实验报告篇一：中夏s66e六管超外差式收音机实训报告实训报告实训名称s66e六管超外差式收音机装配专业班级姓名学号指导教师完成时间目录?实习目的……………………………………1?实习器材……………………………………2?实验原理……………………………………2?元件说明及清单……………………………4?安装制作……………………………………7?实习体会……………………………………11?成绩评定表 (12)一、实习目的1.了解收音机的基本知识和常用电子器件的类别、型号、规格、性能及其使用范围，通过具体的电路图，初步掌握焊接技术，简单电路元器件装配，对故障的诊断和排除以及对收音机原理工作的一般原理，并且能够熟练使用万用表。
2.学习并掌握超外差收音机的工作原理。
熟悉电子装焊工艺的基本知识和原理，掌握焊接技术并装焊一台正规的收音机,了解电子产品的焊接、提高动手能力。
了解安全用电知识，学习安全操作要领，培养严谨的工作作风，养好良好的工作习惯，养成正确的劳动观与人生观，也培养团队意识和集体主义精神。
二、实习器材1.电烙铁、焊锡丝2.螺丝刀、镊子、钳子等必备工具3.万用表4.s66型袖珍收音机实验套件5.电路图及元器件清单6.五号电池一对7.松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散布在金属表面，焊接牢固，焊点光亮美观三、实验原理1.原理说明：本实习采用3V低压全硅管六管超外差式收音机，具有安装调试方便、工作稳定、声音洪亮、耗电省等优点。
它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和功放级组成。
2.收音机工作原理：超外差收音机的工作原理过程将所要收听的电台在调谐电路里调好以后，经过电路本身的作用，就变成另外一个预先确定好的频率（在我国为465Khz），然后再进行放大和检波。
这个固定的频率，是由差频作用产生的。
如果我们在收音机内制造—个振荡电波(通常称为本机振荡)，使它和外来高频调幅信号同时送到一个晶体管内混合，这种工作叫混频。
中夏s66e实习报告
竭诚为您提供优质文档/双击可除中夏s66e实习报告篇一：中夏s66e六管超外差式收音机实训报告实训报告实训名称s66e六管超外差式收音机装配专业班级姓名学号指导教师完成时间目录?实习目的……………………………………1?实习器材……………………………………2?实验原理……………………………………2?元件说明及清单……………………………4?安装制作……………………………………7?实习体会……………………………………11?成绩评定表 (12)一、实习目的1.了解收音机的基本知识和常用电子器件的类别、型号、规格、性能及其使用范围，通过具体的电路图，初步掌握焊接技术，简单电路元器件装配，对故障的诊断和排除以及对收音机原理工作的一般原理，并且能够熟练使用万用表。
2.学习并掌握超外差收音机的工作原理。
熟悉电子装焊工艺的基本知识和原理，掌握焊接技术并装焊一台正规的收音机,了解电子产品的焊接、提高动手能力。
了解安全用电知识，学习安全操作要领，培养严谨的工作作风，养好良好的工作习惯，养成正确的劳动观与人生观，也培养团队意识和集体主义精神。
二、实习器材1.电烙铁、焊锡丝2.螺丝刀、镊子、钳子等必备工具3.万用表4.s66型袖珍收音机实验套件5.电路图及元器件清单6.五号电池一对7.松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散布在金属表面，焊接牢固，焊点光亮美观三、实验原理1.原理说明：本实习采用3V低压全硅管六管超外差式收音机，具有安装调试方便、工作稳定、声音洪亮、耗电省等优点。
它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和功放级组成。
2.收音机工作原理：超外差收音机的工作原理过程将所要收听的电台在调谐电路里调好以后，经过电路本身的作用，就变成另外一个预先确定好的频率（在我国为465Khz），然后再进行放大和检波。
这个固定的频率，是由差频作用产生的。
如果我们在收音机内制造—个振荡电波(通常称为本机振荡)，使它和外来高频调幅信号同时送到一个晶体管内混合，这种工作叫混频。
六管超外差式收音机实训报告
六管超外差式收音机实训报告一、引言本实训报告将针对六管超外差式收音机进行详细的研究和探讨。
收音机作为一种常见的电子产品，具有广泛的应用。
而六管超外差式收音机作为现代收音机的一种重要形式，具备很高的接收灵敏度和信号稳定性。
本实训报告将对该收音机的基本原理、电路设计和实际操作进行分析和总结，以期达到更好地理解和掌握该收音机的目的。
二、基本原理六管超外差式收音机是一种利用超外差原理实现的收音机。
超外差原理是指将接收到的高频信号和本地振荡信号进行混频，得到中频信号后通过中频放大器进行放大，然后经过检波器和音频放大器处理，最终输出音频信号。
三、电路设计3.1 接收电路设计接收电路是收音机的核心部分，负责接收和放大无线电信号。
六管超外差式收音机采用一对相互耦合的三极管作为输入级和输出级，中间级采用两个变压器进行耦合。
接收电路设计需要考虑灵敏度、选择性和稳定性等因素，通过合理选择元件参数和电路连接方式可实现较好的接收效果。
3.2 本地振荡电路设计本地振荡电路是提供超外差原理所需的稳定的本地振荡信号。
六管超外差式收音机采用两级本地振荡电路，第一级为LC振荡器，第二级为晶体振荡器。
通过调整电路中电感和电容的数值，可以使振荡频率保持在稳定的中频范围内。
3.3 中频放大器设计中频放大器负责对混频得到的中频信号进行放大，以提高信号的强度。
六管超外差式收音机采用两级共射放大的方式构成中频放大器，通过选择合适的偏置点和放大倍数，可以获得较佳的放大效果。
3.4 检波和音频放大电路设计检波和音频放大电路用于将放大后的中频信号转化为音频信号，并对其进行进一步的放大和处理。
六管超外差式收音机采用二极管检波器和音频功率放大器，通过合理的参数选择和电路设计，能够实现音频信号的输出。
四、实际操作4.1 元件选购在实际操作中，需要选购合适的电子元件，包括三极管、二极管、电阻、电容等。
通过选择品牌、规格和性能良好的元件，可以提高收音机的可靠性和稳定性。
超外差收音机实训报告
超外差收音机实训报告
一、实训背景
随着科技的发展，现代人对于多种多样的数字音频设备需求日
益增加。
其中，收音机是一种简单实用的收音设备，可帮助人们
获取时间、天气、新闻、音乐等信息。
由于无线电知识的普及，
许多人选择自己制作收音机，以满足自己的喜好和收音需要。
而
本实训将介绍超外差收音机的实验方法、原理、电路和组装过程。
二、实训内容
实训分为两个部分，分别为基础电路实验和超外差收音机实验。
在基础电路实验中，我们学习了基本的电路知识、模拟电路特点、信号增益和滤波等。
而在超外差收音机实验中，我们了解了超外
差收音机的组成、原理、调谐电路、中频放大电路和输出电路等。
三、实训过程
1. 基础电路实验
通过基础电路实验的学习，我们了解了模拟电路的构成和特点，学会了利用放大机构和滤波器提高信号质量的方法。
2. 超外差收音机实验
超外差收音机实验是本次实训的重点，我们首先学习了超外差
收音机的组成和工作原理。
随后，我们运用基础电路实验所学的
知识，开始设计调谐电路、中频放大电路和输出电路。
经过实验
的调试和修改，最终我们成功地组装了一台超外差收音机。
四、实训结论
通过本次实训，我们掌握了模拟电路的基本知识和多种滤波、
放大电路的设计原理。
我们学习了超外差收音机的基本结构和工
作原理，并成功地组装了一台超外差收音机。
本次实训不仅增加
了我们对于模拟电路和收音机的认识，还提高了我们的动手实践
能力。

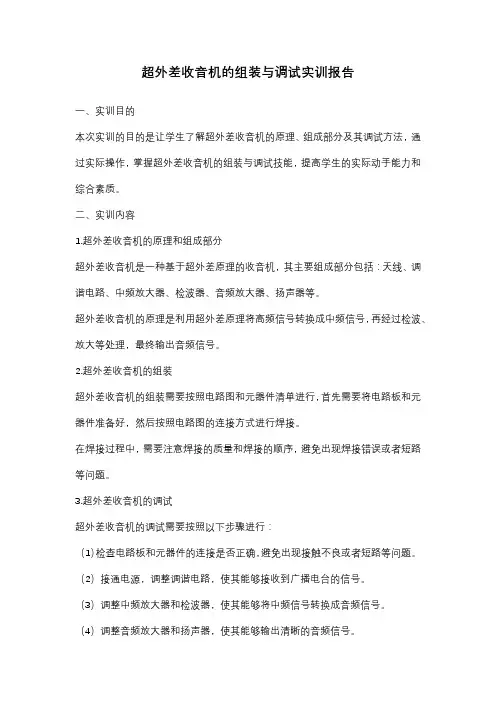

超外差收音机的组装与调试实训报告
