串口服务器培训
串口服务器的配置与连接调试
串口服务器的配置与连接调试串口服务器是一种用于将串口设备连接到网络的设备，它可以将串口设备的数据转换为网络数据并进行传输。
串口服务器的配置与连接调试是串口服务器使用过程中非常重要的一部分，下面将详细介绍串口服务器的配置与连接调试的步骤。
一、串口服务器的配置1.环境准备在进行串口服务器的配置之前，首先需要准备一些环境，包括一个串口服务器，电脑或者其他终端设备，以及一个串口设备。
确保串口服务器和终端设备都已经正确连接，并且串口设备正常工作。
2.IP地址设置首先需要通过串口服务器的管理界面或者配置工具来设置串口服务器的IP地址。
IP地址应该和局域网中的其他设备在同一个子网中，确保它们可以相互通信。
3.端口配置接下来需要配置串口服务器的端口参数，包括波特率、数据位、校验位、停止位等。
这些参数应该与串口设备的参数保持一致，确保数据可以正常传输。
4.协议设置在进行串口服务器的配置时，还需要设置相应的协议，包括TCP/IP 协议和串口协议。
TCP/IP协议用于将串口的数据转换为网络数据，并进行传输；串口协议用于定义串口设备的通信规则，如MODBUS协议、RS232协议等。
根据串口设备的需要选择合适的协议。
5.高级配置除了基本的配置外，还可以进行一些高级配置，如数据转换、数据过滤、数据存储等。
根据具体的需求进行相应的配置。
二、串口服务器的连接调试1.应用软件配置2.连接设备打开应用软件后，选择串口服务器的IP地址和端口号，点击连接按钮进行连接。
连接成功后，应用软件的界面将会显示相应的连接信息。
3.数据交互连接成功后，可以通过应用软件向串口设备发送数据，并接收串口设备返回的数据。
可以通过手动输入数据或者使用发送按钮来发送数据，并在应用软件的界面上查看接收到的数据。
4.调试分析通过数据交互可以了解串口设备的工作状态和数据传输情况。
根据收发数据的情况可以进行相应的调试和分析，找出问题所在并进行解决。
5.日志记录在进行数据交互的同时，可以将交互的数据记录到日志文件中，以便于后续的分析和排查问题。
2024年服务器基础培训-(含多款)
服务器基础培训-(含多款)服务器基础培训一、引言随着互联网技术的飞速发展，服务器作为网络环境中的核心设备，扮演着至关重要的角色。
为了提高员工对服务器知识的理解和应用能力，本次培训将围绕服务器的基础知识、类型、配置、管理和维护等方面进行深入讲解。
通过本次培训，旨在使员工掌握服务器的基本概念、操作方法和维护技巧，为今后的工作提供有力支持。
二、服务器基础知识1.服务器的定义与作用服务器是一种高性能、高可靠性的计算机，用于在网络环境中提供数据存储、处理和传输等服务。
服务器的主要作用是为客户端计算机提供所需的数据、应用程序和资源，实现数据的共享和集中管理。
2.服务器的硬件组成服务器硬件主要由处理器、内存、硬盘、网络接口卡、电源等组成。
其中，处理器是服务器的核心，负责执行各种计算任务；内存用于临时存储正在运行的数据和程序；硬盘用于永久存储数据；网络接口卡负责服务器与网络之间的通信；电源为服务器提供稳定的电力供应。
3.服务器的软件组成服务器软件主要包括操作系统、中间件和应用软件。
操作系统是服务器运行的基础，负责管理硬件资源和提供基本的服务功能；中间件用于连接操作系统和应用程序，提供额外的功能和服务；应用软件是为用户提供特定功能的软件，如数据库管理系统、文件服务器等。
三、服务器的类型与选择1.按应用场景分类根据应用场景的不同，服务器可分为文件服务器、数据库服务器、邮件服务器、Web服务器等。
文件服务器主要用于存储和共享文件；数据库服务器用于存储和管理数据库；邮件服务器用于处理电子邮件的发送和接收；Web服务器用于提供网页浏览服务。
2.按处理器架构分类根据处理器架构的不同，服务器可分为CISC服务器、RISC服务器和VLIW服务器。
CISC服务器采用复杂指令集，具有较高的性能；RISC服务器采用精简指令集，具有较低的功耗；VLIW服务器采用超长指令字，具有较高的并行处理能力。
3.按处理器数量分类根据处理器数量的不同，服务器可分为单路服务器、双路服务器和多路服务器。
串口服务器的原理及使用方法
串口服务器的原理及使用方法串口服务器的原理及使用方法1.介绍本文档旨在详细介绍串口服务器的原理和使用方法。
串口服务器是一种网络设备，可以将串口设备连接到网络中，实现远程访问和控制。
2.原理2.1 串口服务器硬件组成串口服务器通常由处理器、存储器、网络接口和串口接口组成。
处理器负责执行设备控制和数据处理任务，存储器用于存储配置和数据，网络接口实现与局域网或互联网的连接，串口接口用于连接串口设备。
2.2 工作原理串口服务器通过网络接收来自客户端的命令，并将其转发到连接的串口设备。
同时，它会从串口设备接收数据，并将其发送回客户端。
这样，用户可以通过网络实现对串口设备的远程控制和数据传输。
3.使用方法3.1 连接串口服务器将串口服务器连接到局域网或互联网。
通常，您需要通过以太网接口连接到局域网，确保服务器获取到了有效的IP地质。
3.2 配置串口服务器在连接串口服务器之后，您需要进行配置。
通常，您需要指定串口服务器的网络设置、串口设置以及其他选项，如身份验证和安全协议。
3.3 远程访问与控制通过终端设备或计算机，使用支持串口服务器协议的软件，进行远程访问和控制。
在软件中设定串口参数，并进行数据的发送和接收。
4.附件本文档没有涉及附件。
5.法律名词及注释5.1 版权所有：指该文件的所有权归属于作者，未经授权不得进行复制和发布。
5.2 保留所有权利：作者保留对该文件的所有权利，包括对其进行修改、删除和更新的权利。
5.3 侵权行为：未经授权复制、发布或使用该文件的行为将被视作侵权行为，作者保留追究法律责任的权利。
服务器培训方案及内容
服务器培训方案及内容服务器培训方案及内容1. 培训目标：- 了解服务器的基本概念和原理- 掌握服务器的安装和配置- 学会服务器的性能优化和故障排除 - 掌握服务器的监控和管理2. 培训内容：2.1. 服务器基础知识- 服务器的定义和作用- 服务器的种类和分类- 服务器的硬件和软件组成- 服务器的网络通信2.2. 服务器的安装和配置- 选择适合的操作系统和服务器软件 - 安装服务器软件和相关组件- 配置服务器的网络和安全策略- 设置服务器的用户和权限2.3. 服务器的性能优化和安全设置- 调整服务器的性能参数- 优化服务器的存储和数据库配置- 设置服务器的防火墙和安全策略- 配置服务器的备份和恢复策略2.4. 服务器的故障排除和恢复- 分析和解决服务器的常见问题- 理解服务器的日志和错误信息- 使用命令行和工具进行故障排除- 确定故障原因并进行恢复2.5. 服务器的监控和管理- 监控服务器的性能和资源使用情况- 设置警报和通知机制- 进行服务器的远程管理和维护- 使用脚本和自动化工具进行批量管理3. 培训形式和方法：- 理论讲解：通过PPT和演讲的形式，讲解服务器的基本知识和技术原理。
- 实践操作：提供实际的服务器环境，让学员亲自进行服务器的安装、配置和故障排除等操作。
- 案例分析：通过实际案例，讲解常见的服务器问题和解决方法，培养学员的故障排除和问题解决能力。
- 小组讨论：组织学员进行小组讨论，分享实际应用场景和经验，促进学习和交流。
4. 培训考核：- 理论考试：测试学员对服务器基础知识的掌握程度。
- 实操考核：让学员在实际的服务器环境中进行操作，检验其对服务器的安装、配置和故障排除等能力。
5. 培训师资：- 需要有丰富的服务器相关经验，熟悉常见的服务器软件和操作系统。
- 具备良好的教学能力，能够以简洁明了的方式将复杂的技术概念讲解清楚。
- 拥有辅助工具和实验环境，以便学员能够真实地进行实践操作和案例分析。
MOXA多串口产品培训
内嵌式设备联网服务器 工业级设备联网服务器 设备安全联网服务器
设备联网服务器
设备无线联网服务器
Modbus设备联网网关服务器
Thanks
RS-485 半双工
15M@9600bps 1.2KM@9600bps 1.2KM@9600bps
TxD, RxD, RTS, CTS, DTR, DSR,
DCD, GND
TxA, TxB, RxA, RxB, GND
高 (8 线)
中等(5 线)
点对点
点对多点
DataA, DataB, GND
低(3 线) 多站
串口设备:
• 触摸屏 • 读卡机 • 收条打印机 • 票据打印机
• 硬币找零机 • 纸币机 • 监控摄像头
高速公路收费
议程
• 串口基础知识 • 多串口卡 • UPort产品 • 串口转换器 • NPort产品
USB-串口 (UPort)
Why？
即插即用 轻松扩展串口 高效
USB线
UPort 产品家族
如果需要无线串口通信服务器 • 802.11a/b/g • 信号强度指示灯
如果需要安全串口通信服务器 • DES, 3DES, AES 硬件加密 • SSL, SSHv2 • 冗余的以太网连接 • 端口缓存
NPort IA 5000 Wireless NPort 2000
Secure NPort 6000
光电隔离 保护器
TCC- 80/80I TCF-90M/S
TCC- 82
商用级 工业级
A52/A53
TCC-100/100I
TCF-142M/S TCC-120/120I
TCC-120I
产品特点

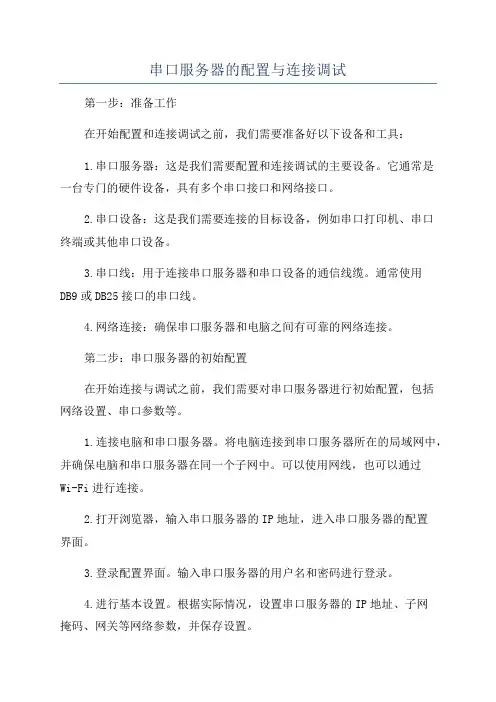

串口服务器的配置与连接调试
串口服务器的配置与连接调试第一步：准备工作在开始配置和连接调试之前，我们需要准备好以下设备和工具：1.串口服务器：这是我们需要配置和连接调试的主要设备。
它通常是一台专门的硬件设备，具有多个串口接口和网络接口。
2.串口设备：这是我们需要连接的目标设备，例如串口打印机、串口终端或其他串口设备。
3.串口线：用于连接串口服务器和串口设备的通信线缆。
通常使用DB9或DB25接口的串口线。
4.网络连接：确保串口服务器和电脑之间有可靠的网络连接。
第二步：串口服务器的初始配置在开始连接与调试之前，我们需要对串口服务器进行初始配置，包括网络设置、串口参数等。
1.连接电脑和串口服务器。
将电脑连接到串口服务器所在的局域网中，并确保电脑和串口服务器在同一个子网中。
可以使用网线，也可以通过Wi-Fi进行连接。
2.打开浏览器，输入串口服务器的IP地址，进入串口服务器的配置界面。
3.登录配置界面。
输入串口服务器的用户名和密码进行登录。
4.进行基本设置。
根据实际情况，设置串口服务器的IP地址、子网掩码、网关等网络参数，并保存设置。
第三步：添加串口设备在完成串口服务器的基本配置后，我们需要添加待连接的串口设备，以便进行远程访问和控制。
1.进入串口服务器的配置界面。
2.在配置界面中找到“串口”或类似的选项，点击进入串口配置界面。
3.点击“添加串口设备”按钮，输入串口设备的相关参数，例如设备名称、串口号、波特率等。
4.点击“保存”按钮保存设置。
第四步：调试串口连接在完成串口服务器的配置和串口设备的添加后，我们可以开始进行串口连接的调试。
1.进入串口服务器的配置界面。
2.点击启动或连接按钮，启动串口服务器并连接到串口设备。
3.在配置界面中找到“终端”或类似的选项，点击进入终端界面。
4.在终端界面中输入命令或文本，并点击“发送”按钮发送给串口设备。
5.在终端界面中查看串口设备的返回信息或结果。
在进行串口连接调试时，可能会遇到一些常见问题，例如串口设备无法连接、通信异常等。
服务器技术培训计划
服务器技术培训计划一、培训目标服务器技术培训旨在提高培训对象的服务器管理和维护能力，使其能够熟练地使用服务器，解决服务器故障，并保护服务器的安全。
通过此培训，培训对象将具备独立进行服务器管理和维护的能力，能够为企业提供良好的服务器支持服务。
二、培训对象本次培训对象为公司IT部门技术人员、系统管理员等相关人员。
参加培训的人员需具备一定的计算机基础知识，并且熟悉操作系统和网络知识。
三、培训内容1. 服务器基础知识- 服务器概念和作用- 服务器硬件组成- 服务器操作系统- 服务器网络配置2. 服务器安装和配置- 服务器硬件的安装和调试- 服务器操作系统的安装和配置- 服务器网络的配置和管理3. 服务器管理- 服务器的启动和关机- 服务器的性能监测和优化- 服务器的存储管理- 服务器的用户管理4. 服务器维护- 服务器的备份和恢复- 服务器的安全管理- 服务器的故障排除- 服务器的定期维护5. 服务器远程管理- 远程登录服务器- 远程管理服务器- 远程维护服务器6. 服务器虚拟化- 服务器虚拟化技术的原理和应用- VMware、Hyper-V等常用虚拟化软件的使用- 虚拟机的创建和管理四、培训方式1. 理论讲授：通过课堂教学的方式，向培训对象介绍服务器相关知识，并深入讲解相关操作技巧和维护方法。
2. 实际操作：通过实际操作，培训对象将学会如何安装、配置、管理和维护服务器。
培训对象将通过实际操作学习如何解决服务器常见故障。
3. 案例分析：通过实际案例分析，帮助培训对象理解服务器管理和维护的重要性，以及如何解决特定问题。
4. 互动交流：开展讨论和问答环节，提供培训对象交流学习、深化理解的机会。
五、培训时间安排本次服务器技术培训共安排为期两个月，每周安排两次培训时间，每次培训时间为3小时。
具体时间安排如下：周一、周三：下午14:00-17:00六、培训考核培训期间将进行两次考核，分别为理论考核和实际操作考核。
串口服务器快速上手指南
串口服务器快速上手指南下面是串口服务器快速上手指南，详细介绍了如何使用串口服务器。
第一步：硬件连接1.将串口服务器的以太网口与路由器或交换机连接，确保有网络连接。
2.将串口服务器的串口口与所需的串口设备连接，如串口打印机、串口摄像头等。
3.连接串口服务器的电源适配器，并确保电源正常供应。
第二步：配置网络1.打开计算机上的浏览器，输入串口服务器的默认IP地址。
常见的默认IP地址为192.168.1.1或192.168.0.1、确认串口服务器已被正确连接并正常启动后，浏览器将显示串口服务器的登录页面。
2. 在登录页面上输入默认的用户名和密码。
通常的默认用户名为admin，密码为空或为 admin。
3.登录成功后，进入串口服务器的设置页面。
在设置页面上，你可以配置网络参数，如IP地址、子网掩码、网关等。
根据你的网络环境，选择合适的网络配置，并保存设置。
第三步：配置串口1.在串口服务器的设置页面上，找到串口配置的选项。
通常会有一个列表显示已连接的串口设备。
2.选择要配置的串口设备，并设置合适的串口参数，如波特率、数据位、停止位、校验位等。
可以参考设备的说明书或者推荐的默认设置。
3.保存串口配置后，串口服务器将自动为你建立与串口设备的连接。
你可以通过串口服务器的设置页面进行测试，发送和接收数据，确保串口连接正常工作。
第四步：远程访问和控制1.确保你的计算机与串口服务器在同一局域网内。
2. 在计算机上打开终端仿真软件，如 SecureCRT、PuTTY等。
输入串口服务器的 IP 地址和端口号，连接到串口服务器。
3.成功连接后，你可以在终端仿真软件上输入命令，并通过串口服务器将命令发送到串口设备上。
你还可以接收串口设备返回的数据，并在终端仿真软件上显示出来。
以上是串口服务器的快速上手指南，希望能帮助你快速了解和使用串口服务器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双链接可稳定备援通讯
Modbus/TCP Slave devices
Ethernet #1
Ethernet #2 HMI RS-232
Modbus RTU/ASCII Master devices
双以太网连接
不同网域的多 TCP 主站
Modbus/TCP master devices Modbus/TCP master devices
• 双 12 ~ 48 Vdc 输入
• 反向电源保护 • 提供故障继电器可外接于 PLC和控制器做警告用
通用计算机接口
接口 格式 节点 传输距离 速度
RS-232 RS-485
RS-422 USB
异步 异步
异步 异步串行
2 256
10 127
1.5M 1200M
1200M 4.8M
20-115K 10M
10M 12M
Ethernet I2C
MIDI SPI
串行 同步串行
串行电缆 同步串行
1024 40
串口参数-停止位
用于表示单个包的最后一位。典型的值为1，1.5和2位。由于数据是 在传输线上定时的，并且每一个设备有其自己的时钟，很可能在通信 中两台设备间出现了小小的不同步。因此停止位不仅仅是表示传输的 结束，并且提供计算机校正时钟同步的机会。适用于停止位的位数越 多，不同时钟同步的容忍程度越大，但是数据传输率同时也越慢
工业4.0中物联网的神经末梢节点实现
（串口服务器）
课程代码：【04-21】 版本：V1.0
串行通讯基本知识
Agenda
RS485、RS232、RS422由来 RS485、RS232、RS422电气特性 RS485、RS232、RS422传输方式 RS485、RS232、RS422传输距离 RS485、RS232、RS422端口 RS485、RS232、RS422转换
• IP30 金属壳
• 软件可选择设定RS232/422/485 • 9针D型头转换成端子 : OPT1-DB9-AE
• Din导轨安装或墙挂 • 工作温度宽温 -10 ~ 60C
• 系列 ESD 保护: 15KV 所有信号 • 1KV 电压瞬降 (EFT), 0.5KV 电源浪涌保护
双以太网冗余
串口参数-奇偶校验位
在串口通信中一种简单的检错方式。有四种检错方式：偶、奇、高和 低。当然没有校验位也是可以的。对于偶和奇校验的情况，串口会设 置校验位（数据位后面的一位），用一个值确保传输的数据有偶个或 者奇个逻辑高位。
串口参数-数据流控制
通过串口传输数据时，由于计算机之间处理速度或其他因素的影响， 会造成丢失数据的现象。 数据流控制可以分为软件流控制（ Xon/Xoff）和硬件流控制，也可 以选择不使用数据流控制。软件流控制使用特殊的字符作为启动或停 止的标志。而硬件流控制通过使用硬件信号（CTR/RTS）来实现。 使用硬件流控制时，在接收端准备好接收数据后，设定 CTS为1，否 则CTS为0。同样，如果发送端准备好要发送数据，则设定RTS为1； 如果还未准备好，设置CTS为0。
• 复位/恢复按钮 • 内建硬件看门狗
2. 快速漫游切换设计
Timeline
1. Background Scan 2.1 De-Authorization 2.2 Association 3. Roaming Finish
3. Ad-hoc Mode for Peer to Peer Connection
Device Server
RS-232
RS-232
串口服务器
（串口 to Wifi）
EKI-1361/EKI-1362
• 10/100Mbps 以太网口 • 自动 MDI/MDIX • 容易配置
1/2-port RS-232/422/485 to 802.11b/g/n WLAN 串口服务器
Host Computer
Windows Legacy Application Software
Native COM Port Driver Virtual COM Port
RS-232
Ethernet
Ethernet
Device Server Serial
模式: TCP 服务器 (资料轮询)
资料发起端是从计算机端开始 应用: 一些OPC 服务 & IP-感知软件
RS-232\485\422连接方式
RS-232\485\422连接方式
RS-232\485\422连接方式
RS-485\422可以连接多个设备
RS-232\485\422通讯距离
RS-232最大通讯距离：15m RS-485\422最大通讯距离：1200m
RS-232\485\422端口
4 频段 GPRS (850/900/1800/1900 MHz)
LED显示方便问题 排查
IP30 设计 工作温度 -30 to 65° C 系列 ESD 防护: 15KV 2KV EFT/电磁浪涌保护 2KV 光电隔离(EKI-1321)
并支持任何波特率 相容于OPT1-DB9 设备
Serial Devices
Ethernet
Barcode Scanner
RFID Scanner
模式: 点到点连接 (Peer to Peer)
资料由其中一台串口服务器发起，并传送到另一台串口服务器 应用: 通过局网络/广域网，使RS-232设备相互连接
Ethernet
Device Server
2 8
480M 5.4M
4.5M 3M
10M 400K
31.5K 2M
RS232\485\422由来
RS232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不 同厂家产品之间的兼容 RS422由RS232发展而来，它是为弥补RS232之不足而提出的。 1983年在RS422基础上制定了RS485标准，增加了多点、双向通信能 力
Ethernet #1
Ethernet #2
Modbus/RTU Slave device
双以太网连接
RTU主站可轮询到 不同域的TCP 从站
Modbus/TCP slave devices Modbus/TCP slave devices
Ethernet #1
Ethernet #2
Modbus/RTU Master device
RS-232\485\422电气性能对比
RS-232\485\422传输方式
RS-232传输电平信号，电平值较高（-3V至-15V，3V至15V），易 损坏，与TTL电平不兼容，抗干扰能力差。
RS-232\485\422传输方式
RS485/RS422数据采用差分方式传输，电压（-2V至-6V ， 2V至 6V），接口电平与TTL电平能兼容，与TTL电路连接。 抗干扰能力强
• 不需要AP，设备和计算机就可以互相沟通 (只须设定相同 SSID, 相同 Channel)
IP网关
（串口 to 蜂窝）
EKI-132x 硬件概述
双电源(12 to 48 VDC) 电源反向保护 提供故障继电器可外接于PLC和控制器做警 告用
双 SIM卡 SD 槽
增加10/100 以太网方便设定
这是衡量通信中实际数据位的参数。当计算机发送一个信息包，实际 的数据不会是8位的，标准的值是5、6、7和8位。如何设置取决于你 想传送的信息。比如，标准的ASCII码是0～127（7位）。扩展的 ASCII码是0～255（8位）。如果数据使用简单的文本（标准 ASCII码），那么每个数据包使用7位数据。每个包是指一个字节， 包括开始/停止位，数据位和奇偶校验位。由于实际数据位取决于通 信协议的选取，术语“包”指任何通信的情况。
• 支持110 ~ 240 VAC/VDC 电源 • 双以太网口 10/100Base-Tx 实现 LAN 冗余
• 8/16-port RS-232/422/485 软件可选择串口 • 所有信号 15KV ESD保护 • RJ45 连接
串口服务器工作模式
根据应用要求的几种操作方式 典型模式:
– – –
易用性
Utility 将自动搜索相关从站ID
Host Computer Modbus RTU/ASCII Master
Ethernet
Modbus RTU/ASCII
RS-485
Slave Devices
ID:1 ID:3 ID:4 ID:27
EKI-1221D/1222D 硬件概览
• 双以太网口/冗余 10/100Base-Tx • 内建 1.5KV 电磁隔离 保护
串行数据校验
循环冗余校验CRC 是数据通信领域中最常用的一种差错校验码，其特征是信息字段和校 验字段的长度可以任意选定。循环冗余检查（CRC）是一种数据传输 检错功能，对数据进行多项式计算，并将得到的结果附在帧的后面， 接收设备也执行类似的算法，以保证数据传输的正确性和完整性
串口参数-数据位
研华串口服务器技术参数与规格介 绍
串口通讯产品系列一览
串口服务器（串口 to 以太网）
无线串口服务器（串口 to Wifi）
蜂窝IP网关（串口 to蜂窝IP）
Modbus 数据网关
串口服务器
（串口 to 以太网）
EKI-152/1522/1524 硬件概述
• 双 12 ~ 48 Vdc 输入 • 正负电极保护 • 提供故障继电器可外接于 PLC和控制器做警告用
Ethernet
