人教版九年级物理全一册 17.2 欧姆定律 经典练习题(有答案)
欧姆定律经典习题一、选择题1．一段铜线的电阻为R，两端电压为U，通过电流强度为I，下列说法中正确的是［］A．R由铜线的长度和横截面积决定B．R的大小与U有关C．铜线的电阻对电流通过有阻碍作用D．R的大小与I无关2．两个电阻值完全相等的电阻，若并联后的总电阻是10欧姆，则将它们串联的总电阻是［］A．5欧姆B．10欧姆C．20欧姆D．40欧姆3．一条导线的电阻是R，把它对折分成等长的两段后，再把这两段并联起来使用，这时电阻是［］A. R/4 B.R/2 C. R/24．4个电阻，电阻值都是R，把它们并联起来，总电阻是［］A．4R B．R/4C．4/R D．2R5．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝［］A．电流强度较大B．电流强度较小C．电压较大D．电压较小6．下面四对并联电阻，总电阻最小的是［］A．两个4Ω B．4Ω和6ΩC．1Ω和8ΩD．2Ω和7Ω7．今有三个电阻，它们的电阻值分别是a欧、b欧、c欧，其中a>b>c，当把它们并联相接，总电阻为R，它们的大小关系，下列哪个判断是正确的［］A．c<R<b B．b<R<a C．R可能等于b D．R<c8．两个电阻值相等的电阻，每个电阻的电阻值为R。
现将其中一个电阻增大，另一个电阻减小，则并联后的总电阻将［］A．大于R B．小于R C．仍等于R D．无法判定9．有一条电阻线，在其两端加1伏特电压时，测得电阻值0.5欧姆，如果在其两端加10伏特电压时，其电阻值应为［］A．0.5欧姆B．5欧姆C．0.05欧姆D．20欧姆10．电阻R1的阻值比电阻R2小，把它们并联后，总电阻[ ］A．既小于R1又小于R2 B．既大于R1又大于R2C．小于R2而大于R1 D．等于R1与R2之和11．两个完全相同的电阻，它们串联的总电阻是并联的总电阻的______倍12．修理电器需要一只150欧姆的电阻，但只有电阻值分别为100欧姆、200欧姆、600欧姆的电阻各一只，可代用的办法是［］A．把200欧姆的电阻与600欧姆的电阻串联起来B．把100欧姆的电阻与200欧姆的电阻串联起来C．把100欧姆的电阻与200欧姆的电阻并联起来D．把200欧姆的电阻与600欧姆的电阻并联起来13．导体两端的电压是4伏特，通过的电流强度是0.8安培，如果使导体两端的电压增加到6伏特，那么导体的电阻和电流强度分别是［］A．5欧姆，1.2安培B．5欧姆，2安培C．7.5欧姆，0.8安培D．12.5欧姆，0.8安培得出的正确结论是[ ] A．导体电阻的大小跟导体两端电压成正比B．导体电阻的大小跟导体中电流强度成反比C．因为I与U成正比，所以导体电阻的大小跟导体两端的电压和通过导体中的电流强度无关A．当电压增大2倍时，电阻R增大2倍B．当电流强度增大2培时，电阻R减小2倍C．电阻是导体本身的性质，当电压为零时，电阻阻值不变D．当电压为零时，电阻R也为零18．如图46所示的电路，滑动变阻器的滑片P固定在它的中点时，连入电路的电阻值为R，当只闭合K1时，R与R1上的电压之比是1：2；当只闭合K2时，R与R2上的电压之比是1：4，如果把滑片P移到a端，则［］A．K1、K2闭合时，通过R1与R2的电流之比是1：2B．K1、K2闭合时，通过R1与R2的电流之比是2：1C．只闭合K1时，滑动变阻器ab两端的电压与电阻R1两端的电压之比是1：1D．只闭合K2时，滑动变阻器ab两端的电压与电阻R2两端的电压之比是1：119．图47所示的电路接通时，滑动变阻器的滑动触头由a滑到b的过程中［］A．安培表和伏特表的示数都变小B．安培表和伏特表的示数都变大C．安培表的示数变大，伏特表的示数变小D．安培表的示数变小，伏特表的示数变大23．将安培表先后串联在图51中的A处、B处、和C处，当电键K闭合时，安培表接在何处的读数最大？［］A．A处B．B处C．C处D．三处都一样24．在图52各电路中，进行如下操作，把图A中变阻器滑片向右滑动，把图B、C、D中的电键闭合，这时哪个电路中的安培表的示数将比原来增大［］25．如图53所示，R1=R2时，电源电压不变，当电键由闭合变为断开时，安培表示数［］A.不变B.变为原来2倍C.变为原来的1/2D.无法判断26．图54中的滑动变阻器R1的阻值是200欧姆，电阻R2是300欧姆，电源电压是6伏特且保持不变，当滑动变阻器的滑片P由a端滑到b端，伏特表示数的变化是［］A ．6伏~0伏B ．3.6伏~6伏C ．6伏~3.6伏D ．6伏~2.4伏27．图55所示电路，AB 两端电压保持不变，当滑动变阻器的滑动片P 滑动的过程中，下面关于安培表和伏特表示数的变化以及发生变化原因的简要分析，正确的是［ ］A ．不管P 向哪端滑动，R2都是不变的，所以伏特表示数不变，安培表示数将在P 向a 端滑动时变小，P 向b 端滑动时变大B ．不管P 向哪端滑动，R1都是不变的，所以伏特表示数不变，安培表示数将在P 向b 端滑动时变小，P 向a 端滑动时变大C ．P 向a 端滑动时，R1不变，R1两端电压不变，伏特表示数变小，R3也变小，所以安培表示数不变D ．P 向a 滑动时，R2和R3并联总电阻变小，干路电流变大，R1两端电压变大，所以伏特表示数变小，那么，通过R2的电流变小，安培表示数变大E ．P 向b 端滑动时，R3变大，R2和R3并联总电阻变大，所以伏特表示数变大，干路中电流变小，通过R2的电流变大，安培表示数变小28．图56所示的电路中，电压U 保持恒定，当K 断开时，安培表的读数是［ ］A．A1变大、A2不变 B ．A1变小、A2不变C ．A1不变、A2变小D ．A1不变、A2变大29．如图57所示，AB 两点间电压保持不变，当滑动变阻器的滑片向右移动时［ ］A ．安培表示数变小，伏特表示数变大B ．安培表示数变小，伏特表示数变小C ．安培表示数变大，伏特表示数变小D ．安培表示数变大，伏特表示数变大30．图58所示电路中，电源电压保持不变，R1=3R2，K1I1；闭合时，安培表示数为I2。
I1与I2之比是［ ］A ．1：3B ．1：4C ．3：4D ．4：3 31．如图59所示，电源电压为9伏特，定值电阻R 为5欧姆，滑动变阻器R0的最大电阻值为4欧姆，那么当滑动片由滑动变阻器的a 端滑向b 端时，伏特表的示数是［ ］A．由0逐渐增大到9伏B．由0逐渐增大到5伏C．由0逐渐增大到4伏D．由4伏特逐渐减小到0 32．如图60况是［］A．A变小、V1变大，V2变小B．A变大、V1变大，V2变小C．A变小、V1变小，V2变大D．A变大、V1变小，V2变大33．如图61所示的电路图中，当滑动变阻器的滑片P向下滑动时，下列判断哪个是完全正确的？［］A．安培表的示数变大，伏特表的示数变小，电灯L变亮B．安培表的示数变小，伏特表的示数变小，电灯L变暗C．安培表的示数变小，伏特表的示数变大，电灯L变暗D．安培表的示数变大，伏特表的示数变小，电灯L变亮35．如图63所示，电源电压不变，当合上电键K时，电路中安培表与伏特表的示数变化情况是［］A．安培表示数变大、伏特表示数变大B．安培表示数变小、伏特表示数变小C．安培表示数变小、伏特表示数变大D．安培表示数变大、伏特表示数变小二、填空题43．修理某用电器时，需要一只4.5欧姆的电阻，现在手边有1欧姆电阻2只，9欧姆电阻4只，4欧姆电阻2只，应选用______欧姆电阻______只______联。
44．已知两个电阻的数值R1=R2=10欧姆，则这两个电阻串联后的总电阻是______欧姆，这两个电阻并联后的总阻值是______欧姆。
45．在一段导体两端加2伏特电压时，通过它的电流强度是0.4安培，这段导体的电阻是______欧姆；如果在它两端不加电压，通过它的电流强度是______安培，这段导体的电阻是______欧姆。
46．如图69所示，电源电压U=12伏（保持不变），电阻R1=100欧姆，变阻器R2的最大电阻值是60欧姆，闭合电键K，当滑动片P从R2伏，安培表读数的最大值是______安。
47．在图70所示的电路中，电源电压保持不变，要使安培表的读数增大，变阻器R 的滑片P 应向______端移动，在这过程中伏特表的读数将______（填不变，变小或变大）。
48．如图71所示电路，电源电压U=12伏特，滑动变阻器R 的最大电阻值为20欧姆，灯泡的电阻RL=4欧姆，当滑动变阻器的滑片P 从一端滑动到另一端的过程中，安培表示数的变化范围是______，伏特表示数的变化范围是______。
51．铭牌上标有“6V 10Ω”的电铃，要串联一个______欧姆的电阻，才能使它在9伏特的电压下正常工作。
52．有两只电阻，R1=3欧姆，R2=6欧姆，若把它们串联后接到电压为6伏特的电源上，这两只电阻两端的电压之比为U1：U2=______，若将它们并联后接到同一电源上，则通过它们的电流强度之比为I1：I2______。
53．两个定值电阻R1：R2=2：3，将它们并联接在一个电源上，通过它们的电流强度之比I1：I2为______，它们两端的电压之比U1：U2为______。
54．在某导体两端加6伏特电压时，测得通过导体的电流强度为2安培，则在10秒内通过导体横截面的电量是______，该导体的电阻为______。
如果这个导体两端不加电压时该导体的电阻为______。
55．如图75所示的电路中，当电阻R1的滑动触点移动时，伏特计的读数将发生变化，伏特计读数的范围是______至______。
56．当导体两端的电压是10伏特时，通过的电流强度是0.2安培，该导体的电阻为______欧姆；若要使导体中的电流强度是0.5安培，则它两端的电压是______伏特。
61．导体甲的电阻比导体乙的电阻大。
若把它们串联在电路里，则甲两端的电压比乙两端的电压______；若把它们并联在电路里，则通过的电流强度甲比乙______。
62．导体两端电压是6伏特，通过导体的电流强度是0.4安培，导体的电阻是______欧姆；若该导体两端电压为9伏特，则通过该导体的电流强度为______安培。
63．电阻值分别为R1=40欧姆、R2=20欧姆的两个电阻。
串联后接到电源上，通过R1的电流强度为0.2安培，则通过R2的电流强度为______安培。
若不改变电源的电压，把R1和R2并联后再接到原来的电源上，则通过R1的电流强度为______安培，通过R2的电流强度为______安培。
64．一段导体两端的电压是12伏特时，导体中的电流强度是4安培，如果这段导体两端的电压降低到6伏特，导体中的电流强度是______安培，这段导体的电阻是______欧姆。

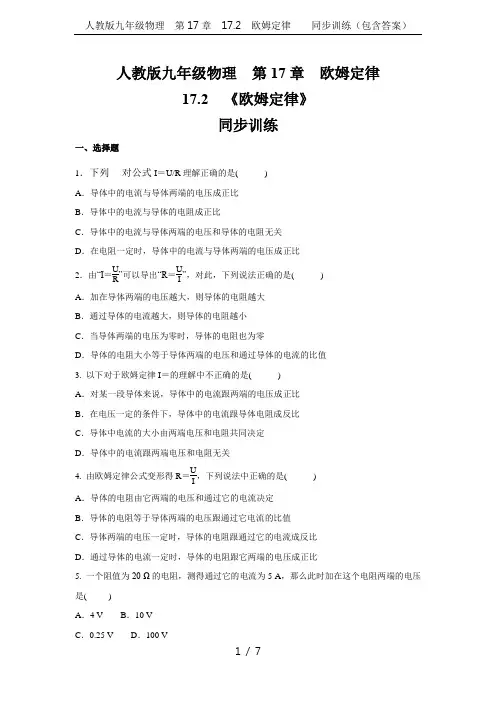

人教版九年级物理 第17章 17.2 欧姆定律 同步训练(包含答案)
人教版九年级物理 第17章 欧姆定律17.2 《欧姆定律》同步训练一、选择题1．下列对公式I ＝U/R 理解正确的是( )A ．导体中的电流与导体两端的电压成正比B ．导体中的电流与导体的电阻成正比C ．导体中的电流与导体两端的电压和导体的电阻无关D ．在电阻一定时，导体中的电流与导体两端的电压成正比2．由“I ＝U R ”可以导出“R ＝U I”，对此，下列说法正确的是( ) A ．加在导体两端的电压越大，则导体的电阻越大B ．通过导体的电流越大，则导体的电阻越小C ．当导体两端的电压为零时，导体的电阻也为零D ．导体的电阻大小等于导体两端的电压和通过导体的电流的比值3. 以下对于欧姆定律I ＝的理解中不正确的是( )A ．对某一段导体来说，导体中的电流跟两端的电压成正比B ．在电压一定的条件下，导体中的电流跟导体电阻成反比C ．导体中电流的大小由两端电压和电阻共同决定D ．导体中的电流跟两端电压和电阻无关4. 由欧姆定律公式变形得R ＝U I，下列说法中正确的是( ) A ．导体的电阻由它两端的电压和通过它的电流决定B ．导体的电阻等于导体两端的电压跟通过它电流的比值C ．导体两端的电压一定时，导体的电阻跟通过它的电流成反比D ．通过导体的电流一定时，导体的电阻跟它两端的电压成正比5. 一个阻值为20 Ω的电阻，测得通过它的电流为5 A ，那么此时加在这个电阻两端的电压是( )A ．4 VB ．10 VC ．0.25 VD ．100 V6. 如图甲所示的电路中，电源电压保持不变，闭合开关后，滑片P由b端滑到a端，电流表示数I与电压表示数U的变化关系如图乙，下列判断正确的是()A．电源电压是12 VB．定值电阻R的阻值是6 ΩC．滑动变阻器的最大阻值为18 ΩD．定值电阻R的阻值是12 Ω7. 有两个电阻R1和R2，当它们两端的电压之比是4∶3时，通过它们的电流之比是2∶5，则R1和R2的电阻之比是( )A．5∶3 B．10∶3C．3∶5 D．8∶158．如图所示，电路中电源电压为9 V且保持不变，R1＝3 Ω，R2＝6 Ω。
17.2《欧姆定律》—人教版九年级物理上册练习题(含答案)
第2节欧姆定律知识点一对欧姆定律的理解1.下列说法正确的是A.导体的电阻越大，经过导体的电流越小B.导体两端的电压越大，经过导体的电流越大C.电压一定时，导体的电阻越大，经过导体的电流越小D.以上说法均不正确2.从欧姆定律可导出R=U/I。
下列说法正确的是A.当电压为0时，电阻为0B.当电流增大2倍时，电阻减小2倍C.当电压增大2倍时，电阻增大2倍D.不管电压或电流如何变化，电阻不变3.从欧姆定律可导出U=IR。
下列说法正确的是A.经过导体的电流越大，导体两端的电压越大B.导体的电阻越大，导体两端的电压越大C.导体两端的电压与导体的电阻无关，与经过导体的电流无关D.以上说法均不正确知识点二欧姆定律的基本计算4.有一定值电阻：（1）在该电阻两端加了3V的电压，测得经过该电阻的电流为0.3A，则该定值电阻的阻值是多少？（2）若在该电阻两端加上4.5V的电压，此时定值电阻的阻值是多少？经过该电阻的电流是多少？（3）若经过该电阻的电流是1A，此时定值电阻的阻值是多少？加在该电阻两端的电压是多少？知识点三欧姆定律在串电路中的计算5.如图所示，R1、R2串联在电路中：（1）已知电路中的电流为4A，R1的阻值为2Ω，R2的阻值为3Ω。
求R1两端的电压、R2两端的电压和电源电压。
（2）已知R1的阻值为2Ω，R2的阻值为3Ω，R1两端的电压为10V,求电源电压。
（3）已知R1两端的电压为10V,R2两端的电压为20V,R2的阻值为2Ω。
求R1的阻值。
（4）已知电源电压为为20V,R2两端的电压为12V,电路中的电流为2A。
求R1的阻值和R2的阻值。
（5）已知电源电压为20V,电路中的电流为4A，R2的阻值为4Ω。
求R1两端的电压和R1的阻值。
（6）已知R2两端的电压为20V,电路中的电流为4A，R1的阻值为2Ω。
求R2的阻值和电源电压。
知识点四欧姆定律在并联电路中的计算6.如图所示，R1、R2并联在电路中：（1）已知电源电压为10V，R1的阻值为4Ω，R2的阻值为2Ω，求经过R1、R2的电流和干路电流。

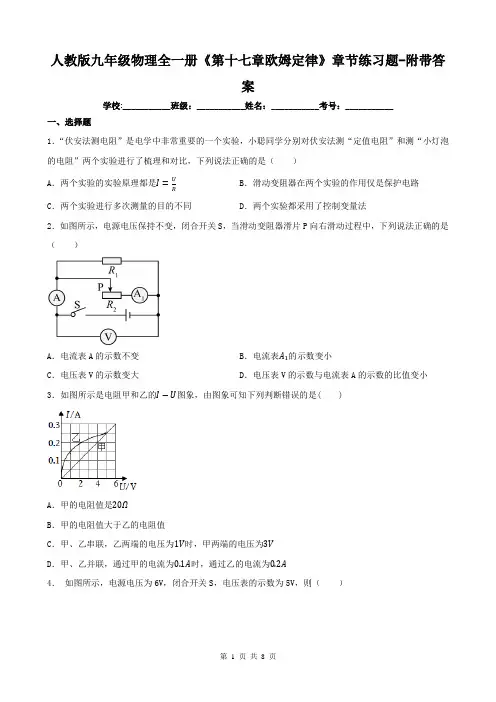

人教版九年级物理全一册《第十七章欧姆定律》章节练习题-附带答案
人教版九年级物理全一册《第十七章欧姆定律》章节练习题-附带答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．“伏安法测电阻”是电学中非常重要的一个实验，小聪同学分别对伏安法测“定值电阻”和测“小灯泡的电阻”两个实验进行了梳理和对比，下列说法正确的是（）A．两个实验的实验原理都是I=UB．滑动变阻器在两个实验的作用仅是保护电路RC．两个实验进行多次测量的目的不同D．两个实验都采用了控制变量法2．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右滑动过程中，下列说法正确的是（）A．电流表A的示数不变B．电流表A1的示数变小C．电压表V的示数变大D．电压表V的示数与电流表A的示数的比值变小3．如图所示是电阻甲和乙的I−U图象，由图象可知下列判断错误的是( )A．甲的电阻值是20ΩB．甲的电阻值大于乙的电阻值C．甲、乙串联，乙两端的电压为1V时，甲两端的电压为3VD．甲、乙并联，通过甲的电流为0.1A时，通过乙的电流为0.2A4．如图所示，电源电压为6V，闭合开关S，电压表的示数为5V，则（）A．灯泡L1两端的电压是5V B．灯泡L1和L2的电阻之比是1：5C．若灯泡L2的灯丝烧断，电压表示数为零D．通过灯泡L1的电流大于通过灯泡L2的电流5．如图所示，电源电压为3V且保持不变，电阻R2的阻值为10Ω，当开关S闭合时，电流表的示数为0.1A，则下列说法正确的是（）A．电阻R1的电阻为20ΩB．电阻R2两端的电压为2VC．电阻R1通过的电流为0.2A D．电阻R1与R2的电阻之比为1∶26．如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，将滑动变阻器的滑片P 从B端移至A端的过程中，其中一个电压表示数随电流表示数变化的U−I图像如图乙所示，下列说法中正确的是（）A．电源电压U=8VB．定值电阻R1=16ΩC．乙图表示电压表V1示数随电流表示数变化的关系D．当电压表V1的示数为6V时，滑动变阻器R2=10Ω7．如图所示，电源电压保持不变，先闭合开关S1，电压表示数为U1；再闭合开关S2，电压表示数为U2，电阻R1、R2的阻值之比为（）A．U1：U2B．U2：U1C．U2：(U2−U1)D．U1：(U2−U1)8．小伟给学校劳动实践基地的蔬菜大棚设计了一个测量空气湿度的电路图，如图甲所示。

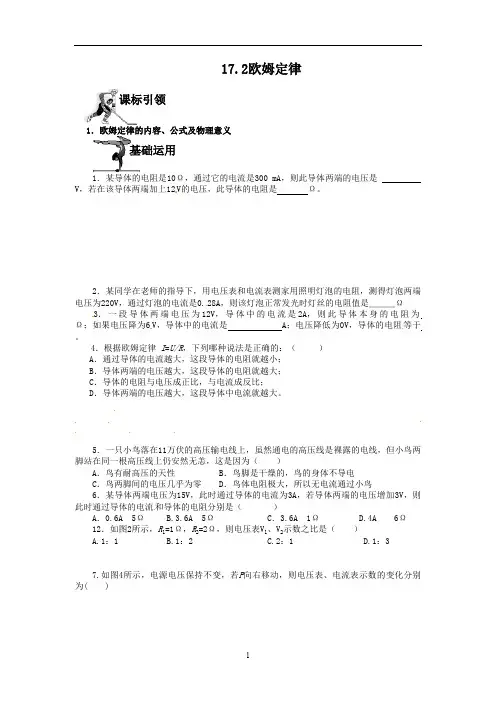

人教版物理9年级全一册同步练习题及答案 17.2 欧姆定律
10． （ 09山 东 平 原 县 ） 人 体 安 全 电 压 不 高 于 36V， 当 通 过 人 体 的 电 流 接 近 30
mA时 就 会 有 生 命 危 险 。 据 此
A． 不 带 绝 缘 皮 的 铜 导 线 B． 塑 料 绳
2
C． 细 橡 皮 管
D．木工铅笔的粗铅笔芯 11．一段导体接在电压为9V的电源上时，通过导体的电流是1A，若将这段 导体接在电压为3V的电源上，则这段导体的电阻是（ ） A． 9Ω B. 6Ω C .3Ω D.由9Ω变为3Ω 12．当某导体两端电压是3V时，通过它的电流是0.3A，则该导体的电阻是_ _______Ω；当它两端电压减小为1V时，通过它的电流变为_________A。 13．一个电铃，其两端的电压为24V时恰好能正常工作，此时通过电铃的电 流为0.5A，现要将该电铃接到电压为36V的电源上，且能正常工作，应______ 联一个阻值为______的电阻。 14．为了测量一只约20Ω电阻R的精确阻值，小明把三节干电池串联起来作 为电源，连成了如图所示的电路． (1)电路中有两处连接错了，请你在接错的导线上打“×”，并画出正确的连线 ． (2)在虚线框内，根据改正后的电路画出电路图．
3
3
4、如图2所示的电路中，电源电压是12V且保持不变，R1=R3=4Ω, R2＝6Ω.试求： （1）当开关S1、 S2断开时，电流表和电压表示数各是多少？ （2）当开关S1、S2均闭合时，电流表和电压表示数各是多少？
4
4
欧姆定律习题及答案
一、填空题 1．欧姆定律是由德国物理学家______在19世纪初作了大量实验，归纳得出 的。主要内容是：导体中的电流，跟导体两端的电压成______，跟导体的电阻 成______，用公式表示为___________，其中______表示电压，单位是______； ______表示电流，单位是______；______表示电阻，单位是______。 2． 将 一 只 灯 泡 接 在 家 庭 照 明 电 路 上 ， 它 正 常 发 光 时 的 电 阻 是 1210 Ω，通过灯泡的电流是______mA。 3． 如 果 一 段 导 体 中 通 过 的 电 流 是 2 A时 ， 它 两 端 的 电 压 为 20 V； 若 要 使 通 过 该 导 体 的 电 流 变 为 1 A，导体两端所加的电压应为______；如果该导体两端所加的电压为0，该导体 的电阻值为______。 4．用电器正常工作时所需的电压叫做______，从欧姆定律可以看出，用电 器两端所加的电压如果比额定电压高很多，通过的电流______，可能会损坏用 电器；用电器两端所加的电压如果比额定电压低很多，通过的电流______，也 可能损坏用电器。 5．由欧姆定律可以知道，电源两端如果直接用导线连接起来，通过的电流 会______，电源会损坏，还可能造成_______，电源短路是______。 二、选择题 6．几位同学学习了欧姆定律后，根据I=U/R，导出了R=U/I。于是他们提出 了以下几种看法，你认为正确的是（ ）
人教版物理九年级全一册欧姆定律练习题(含答案)
17章欧姆定律练习题随堂练习1一、填空题：1、欧姆定律的数学表达式是，公式中的三个物理量I、U、R的单位分别是、、。
2、某导体的电阻是40Ω，通过它的电流是200mA，则这个导体两端的电压是V。
3、加在导体两端的电压是3V，通过它的电流是200mA，则这个导体的电阻是Ω。
如果该导体两端的电压增大到9V，通过导体的电流是 A，导体的电阻是Ω。
4、要想使1000Ω的电阻通过8mA的电流，那么应给它的两端加V的电压；如果该电阻所允许通过它的最大电流是25mA，那么它的两端所能加的最大电压是V。
5、三个阻值相等的电阻串联后的等效电阻是180Ω，那么它们并联后的等效电阻是Ω。
二、选择题：1、对欧姆定律公式的理解，下面的哪一句话是错误的( )A．对某一段导体来说，导体中的电流跟它两端的电压成正比B．在相同电压的条件下，不同导体中的电流跟电阻成反比C．导体中的电流既与导体两端的电压有关，也与导体的电阻有关D．因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关，与导体的电阻无关。
2、甲、乙两导体通过相同的电流，甲所需的电压比乙所需的电压大。
则它们的阻值大小的关系是( )A．甲的电阻大于乙的电阻 B．甲的电阻等于乙的电阻C．甲的电阻小于乙的电阻D．无法比较3、某段金属丝两端加6V电压时，通过它电流是0.2A，若将它两端的电压变为2V时，则它的电阻值是( ) A．10ΩB．20ΩC．30ΩD．40Ω4、一导体接在某电路中，如果把加在该导体两端的电压减少到原来的一半，则导体的电阻和通过它的电流将( ) A．都减少到原来的一半 B．都保持不变C．电阻不变，电流是原来的一半D．电阻不变，电流是原来的2倍三、计算题：1、一个定值电阻两端加6V电压时，通过它的电流为0.3A，如果电压增大到18V时，能否用量程为0～0.6A的电流表来测量通过它的电流？2、某定值电阻的阻值是3Ω，通过它的电流是1.2A，若用电压表测量这个电阻两端的电压，电压表有“＋”、“3”和“15”两个接线柱，问应使用哪两个接线柱？3、内电阻为0.03Ω的电流表的两个接线柱分别标有“＋”和“3”的字样，通过计算说明能否直接把它与1.5V的干电池相连？4、在电压不变的电路中，当电阻增加10Ω时，电流强度变为原来的，则原来的电阻是多少Ω？随堂练习2连接方式串联并联电路图电流特点电压特点总电阻分流分压1．滑动变阻器的制作原理是通过改变连入电路中的来改变的．为了使滑动变阻器对电路起到图6-54SA RP R 1a b图6-55A BC L 1 L 2S保护作用，一般将它 联在电路中，并且通常在使用前将滑片调到 的位置上．2．使用电压表时，如果被测电压超过了电压表的最大测量值，不仅测不出电压值，甚至会 电压表．在不能预先估计被测电压的情况下，可以用 法来判断被测电压是否超过量程．3．如图4，R 1=15Ω、R 2= 10Ω。

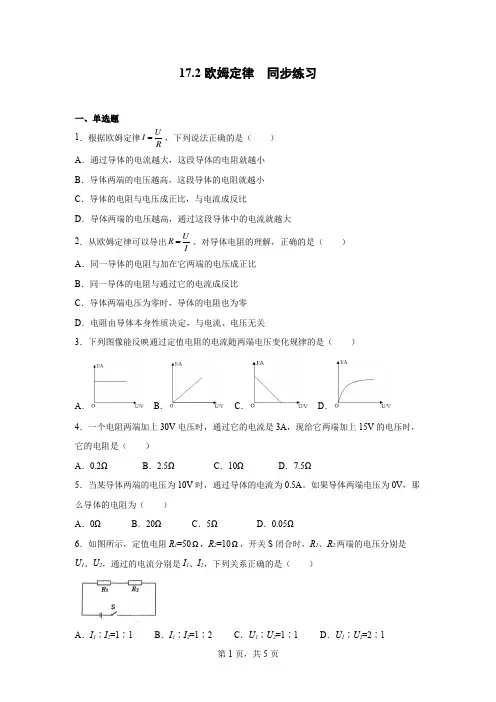

17.2欧姆定律 同步练习 人教版物理九年级全一册(含答案).docx
17.2欧姆定律同步练习一、单选题1．根据欧姆定律UIR=，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越高，这段导体的电阻就越小C．导体的电阻与电压成正比，与电流成反比D．导体两端的电压越高，通过这段导体中的电流就越大2．从欧姆定律可以导出URI=。
对导体电阻的理解，正确的是（）A．同一导体的电阻与加在它两端的电压成正比B．同一导体的电阻与通过它的电流成反比C．导体两端电压为零时，导体的电阻也为零D．电阻由导体本身性质决定，与电流、电压无关3．下列图像能反映通过定值电阻的电流随两端电压变化规律的是（）A．B．C．D．4．一个电阻两端加上30V电压时，通过它的电流是3A，现给它两端加上15V的电压时，它的电阻是（）A．0.2Ω B．2.5Ω C．10Ω D．7.5Ω5．当某导体两端的电压为10V时，通过导体的电流为0.5A。
如果导体两端电压为0V，那么导体的电阻为（）A．0Ω B．20Ω C．5Ω D．0.05Ω6．如图所示，定值电阻R1=50Ω，R2=10Ω，开关S闭合时，R1、R2两端的电压分别是U1、U2，通过的电流分别是I1、I2，下列关系正确的是（）A．I1∶I2=1∶1 B．I1∶I2=1∶2 C．U1∶U2=1∶1 D．U1∶U2=2∶17．甲、乙是由同种材料制成的两个长度相同、粗细均匀的电阻。
在不同电压下，多次测量 图像。
从中获得的信息正确的是（）电流值，描绘了U IA．甲电阻大于乙电阻B．乙电阻较细C．当甲、乙电阻没有接入电路中时，电阻均为0D．若甲、乙电阻串联在同一电路中，通过甲电阻的电流小于通过乙电阻的电流8．如图所示电路中，电阻R1＝10Ω，电源电压保持不变，闭合开关后电流表A1的示数为0.6A，电流表A的示数为0.9A，则R2的阻值为（）A．30Ω B．20Ω C．10Ω D．5Ω9．在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。
人教版九年级全册物理 17.2欧姆定律 同步测试(含解析)
17.2欧姆定律同步测试一．选择题1．关于公式R＝，下列说法中正确的是（）A．导体的电阻由它两端的电压和通过它的电流决定B．导体的电阻大小等于导体两端的电压跟通过它电流的比值C．导体两端的电压一定时，导体的电阻跟通过它的电流成反比D．导体两端的电压为零时，因没有电流通过导体，所以导体电阻为零2．在一段电阻不变的导体两端加20V电压时，通过的电流为1A；现在把该导体两端的电压变为5V，则此时通过该导体的电流和它的电阻分别为（）A．0.25A、20ΩB．1A、20ΩC．0.4A、10ΩD．1A、10Ω3．对欧姆定律的理解，下列说法中错误的是（）A．对同一导体，导体中的电流强度与这段导体两端电压成正比B．在电压不变时，导体的电阻愈大，通过的电流则愈小C．在相同电压时，导体的电阻与电流成反比D．对同一导体，导体两端电压与通过电流的比值不变4．在如图所示的电路中，电源电压不变。
开关S闭合后，移动滑片P，改变滑动变阻器接入电路的阻值，使电压表的示数从6伏变化到2伏，同时观察到电流表的示数从0.5安变化到1安，则定值电阻R0的阻值为（）A．4欧B．6欧C．8欧D．18欧5．如图所示是小丽设计的压力传感器的原理图，其中R1是定值电阻，R2是滑动变阻器。
当压力增大时（）A．电流表示数增大，电压表示数减小B．电流表示数减小，电压表示数减小C．电流表示数减小，电压表示数增大D．电流表示数增大，电压表示数增大6．如图所示，当滑动变阻器的滑片由左向右滑动时，电流表和电压表的示数变化情况是（）A．电流表示数不变，电压表示数变大B．电流表示数变大，电压表示数不变C．电流表示数变小，电压表示数变小D．电流表示数变小，电压表示数变大7．如图所示的电路，电源电压保持不变，电阻R1＝10Ω，R2＝8Ω，当闭合开关S1断开S2时，电流表A1的读数为0.2A，则当闭合开关S2断开S1时，电流表A2的读数可能为（）A．0.18A B．0.2A C．0.22A D．0.25A8．如图，a、b分别表示由相同材料制成的两条长度相同、粗细均匀电阻丝的I﹣U图象，下列判断中正确的是（）A．a代表的电阻丝较粗B．b代表的电阻丝较粗C．a、b的电阻丝一样粗D．无法比较9．张阳在探究电阻上的电流跟两端电压的关系时，用记录的实验数据作出了如图所示的U ﹣I图象。
人教版九年级全一册物理 17.2欧姆定律 同步测试(含解析)
17.2欧姆定律同步测试一．选择题1．如图所示是某导体中的电流I跟它两端电压U的关系图象，该导体的阻值为（）A．40ΩB．30ΩC．20ΩD．10Ω2．如图所示的电路中，当滑动变阻器滑片左移时，下面说法正确的是（）A．R2的电阻变大B．总电阻变大C．电流表示数变小D．电压表示数变大3．如图电路，电源电压不变，开关S闭合。
在滑动变阻器滑片P向右移动的过程中，以下判断正确的是（）A．电压表示数不变B．电压表示数变小C．电流表示数变大D．总电阻变小4．下列说法中正确的是（）A．实验表明，通过导体的电流与导体两端的电压成正比B．实验表明，导体中的电流与其电阻成反比C．由I＝变形可得R＝．由此可知，“导体的电阻跟它两端的电压成正比，跟电流成反比”D．用伏安法测量定值电阻阻值时，应该多次测量电压及电流的值，根据实验测得的电压及电流值算出电阻，并求其平均值5．如图所示，当S断开，甲、乙两表是电流表时，两示数之比I甲：I乙＝3：5；当S闭合，甲、乙两表是电压表时（）A．两表的示数之比U甲：U乙＝5：3B．两表的示数之比U甲：U乙＝2：5C．R1与R2的电阻之比R1：R2＝5：3D．R1与R2的电阻之比R1：R2＝3：26．两个定值电阻，甲标有“16Ω，1.5A”字样，乙标有“22Ω，0.5A”字样，现把它们串联起来，则该串联电路两端允许加的最高电压是（）A．19V B．41V C．35V D．57V7．某型号天然气泄漏检测仪器的电路如图甲所示，图中R为气敏电阻，其阻值R与天然气浓度β的变化关系如图乙所示，已知R0为定值电阻，电源电压恒定不变，用此仪器检测天然气是否泄漏，则下列判断正确的是（）A．天然气浓度增大时，电压表示数变小B．天然气浓度减小时，电流表示数变大C．无论天然气浓度怎样变化，电压表与电流表示数的比值不变D．天然气浓度增大时，电路消耗的总功率不变8．如图甲所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I﹣U关系图象如图乙所示，则下列判断正确的是（）A．电源电压为18VB．图线A是电阻R1的I﹣U关系图象C．R1的阻值是30ΩD．滑动变阻器R2的最大阻值为20Ω9．如图所示的电路中，电源电压保持不变。
人教版九年级物理全一册《第十七章-欧姆定律》单元测试卷(附含参考答案)
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（附含参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．关于欧姆定律，下列说法中正确的是（）A．欧姆定律是通过推导得出的规律B．欧姆定律反映出了导体电阻跟电流和电压之间的关系C．欧姆定律中的I、U和R反映的是同一段电路中同一时刻的电流、电压和电阻关系D．由欧姆定律变形得U=IR，说明在导体电阻一定时，导体两端的电压U跟电流成正比2．如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动。
下列说法中正确的是（）A．电流表 A1的示数变大B．电压表V的示数变小C．电流表 A2与 A1的示数之差不变D．电压表V 与电流表A2的示数之比变小3．小明在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出如图所示的图像，分析图像，下列说法正确的是（）A．导体A两端的电压与其通过的电流成正比B．导体A和B的电阻之比为2︰1C．当导体B两端电压为0V时，导体B的电阻变为0ΩD．当导体A和B并联在电压为2V的电源上，电路中的总电流为0.6A4．某同学利用如图1所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图2所示的图象，以下有关叙述正确的是（）①该同学研究的是电流和电压的关系②实验中电压表的示数保持2.5V不变③滑动变阻器阻值变化范围为1∼5Ω④将Rx从10Ω换成5Ω后，应将滑片P向右移A．只有②③B．只有①②C．只有③④D．只有②④5．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R 是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是（）A．电流表示数变小时，表明油箱中的油量减少B．电流表示数变小时，电阻R0两端电压变大C．当油箱中的油量减少时，电流表示数变大D．当油箱中的油量减少时，变阻器R连入电路的电阻变小6．小伟给学校图书馆设计了一个测量空气湿度的电路图，如图甲所示，电源电压恒为6V，定值电阻R0的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系图乙所示。
人教新版九年级物理全一册 17.2 欧姆定律 同步训练题 含答案
17.2 欧姆定律一．选择题（共11小题）1．在一段定值电阻的两端加一可变电压U，以下说法中正确的是（）A．由R＝可知，R与U成正比B．不管U如何变化，U与I的比值不变C．由I＝可知，I与U成反比D．由R＝可知，R与U成反比2．关于欧姆定律，下列说法正确的是（）A．电阻越大，电流越小B．电压越大，电流越大C．电压为零，电阻也为零D．电阻一定时，电压越大，电流越大3．以下是对欧姆定律表达式的几种理解，其中正确的是（）A．由I＝可得R＝，表示在通过导体电流一定时，R跟导体两端电压成正比B．由I＝可得R＝，表示在导体两端电压一定时，R跟通过导体的电流成反比C．I＝表示在导体电阻一定时，通过导体的电流跟导体两端电压成正比D．I＝表示在导体两端电压一定时，通过导体的电流跟导体电阻成正比4．关于欧姆定律，下列说法正确的是（）A．导体的电阻越大，通过导体的电流越小B．导体中的电流与导体的电阻成反比C．导体中的电流与电压成正比D．对同一导体而言，其两端电压增加到原来的3倍，则导体中的电流也增加到原来的3倍5．关于欧姆定律变形公式R＝，以下说法中正确的是（）A．导体的电阻与这段导体两端的电压成正比B．导体的电阻与这段导体的电流成反比C．电压一定时，导体中的电流越大，导体的电阻越大D．利用这个公式可以计算电阻，但是电阻和电压、电流无关6．如图所示的是琳琳设计的电路图，当她闭合开关S1、S2，两个电流表（实验室学生用）的指针在同一位置，则下列判断正确的是（）A．两个电流表的示数相等B．A1测的是通过L1的电流C．两灯L1与L2电阻之比为1：4D．两灯L1与L2电阻之比为4：17．张阳在探究电阻上的电流跟两端电压的关系时，用记录的实验数据作出了如图所示的U ﹣I图象。
根据图象，下列说法中正确的是（）A．a的导体的电阻为0.1ΩB．b导体的电阻比a导体的电阻大C．b导体的电阻随电压的升高而变大D．当a导体两端电压为1V时，通过a的电流为0.1A8．如图，电源为四节干电池串联，R1＝3Ω，R2＝6Ω，当开关闭合时，电压表示数是（）A．2V B．3V C．4V D．6V9．如图所示的电路，电阻R1的阻值是20Ω．当开关S闭合时，电流表A1的示数是0.6A，电流表A的示数是1A，下列说法中（）①电阻R1两端电压等于电阻R2两端电压②电阻R2的阻值12Ω③通过电阻R2的电流0.4A④电源电压是12VA．只有①②正确B．只有③④正确C．只有①③④正确D．①②③④都正确10．在“探究电流与电阻的关系”实验中，小红根据正确的测量数据绘制出电流与电阻（I ﹣R）的图象，如图所示，其中正确的是（）A．B．C．D．11．现有两个阻值不等的未知电阻R1和R2，为了判断它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是（）A．B．C．D．二．计算题（共11小题）12．如图所示的电路中，定值电阻R＝10Ω，滑动变阻器R1从最右端滑到最左端，电流表的示数由0.12A变化到0.6A．求：（1）电源电压；（2）滑动变阻器R1的最大阻值；（3）滑动变阻器R1的滑片在中点时，电流表的示数。
