矿产资源整合图件图式图例

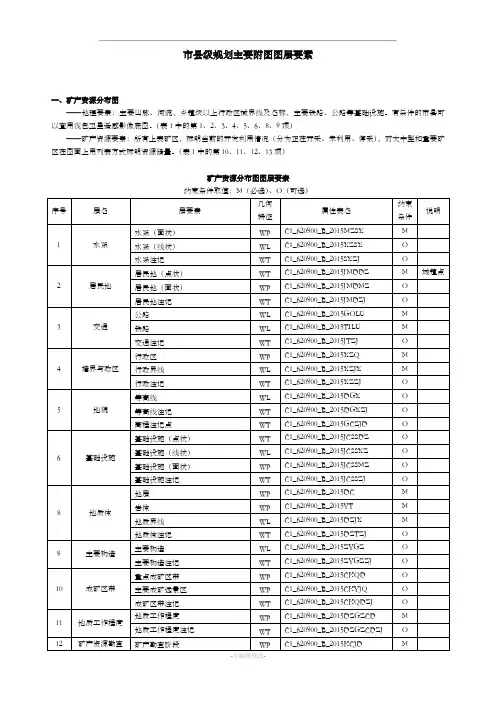

矿产资源规划主要附图图层要素
市县级规划主要附图图层要素一、矿产资源分布图——地理要素：主要山脉、河流，乡镇级以上行政区域界线及名称，主要铁路、公路等基础设施。
有条件的市县可以套用浅色卫星遥感影像底图。
（表1中的第1、2、3、4、5、6、8、9项）——矿产资源要素：所有上表矿区，标明当前的开发利用情况（分为正在开采、未利用、停采），对大中型和重要矿区在图面上用列表方式标明资源储量。
（表1中的第10、11、12、13项）矿产资源分布图图层要素约束条件取值：M（必选）、O（可选）二、矿产资源勘查开发利用（探矿权、采矿权）现状图——地理要素：同矿产资源分布图。
（表1中的第1、2、3、4、5、6、8、9项）——矿产资源勘查开发利用状况要素：已设探矿权、采矿权，本市县主要矿山，标明开采主要矿产、资源储量、开采规模、开发利用状态（在建、停建、正在开采、停采）等。
在图面上用列表方式标明探矿权、采矿权重要属性等。
（表1中的第11、12、13项）矿产资源勘查开发利用（探矿权、采矿权）现状图图层要素约束条件取值：M（必选）、O（可选）三、矿产资源勘查开发总体布局图——地理要素：同矿产资源分布图。
（表1中的第1、2、3、4、5、6、8、9项）——规划要素：矿产资源勘查开发总体布局、勘查开发基地/资源产业基地、国家规划矿区、对国民经济具有重要价值的矿区、重点矿区、重点发展区域等。
（表1中的第12、13、16（一部分）项）矿产资源勘查开发总体布局图图层要素约束条件取值：M（必选）、O（可选）四、矿产资源勘查规划图——地理要素：同矿产资源分布图，同时标明国家级或省级自然保护区、地质公园、地质遗迹保护区，重要饮用水水源保护区，国家级或省级风景名胜区，国家重点保护的不能移动的历史文物和名胜古迹所在地等。
（表1中的第1、2、3、4、5、6、7、8、9项）——规划要素：重点勘查区、限制勘查区、勘查规划区块等。
（表1中的第15项）矿产资源勘查规划图图层要素约束条件取值：M（必选）、O（可选）五、矿产资源开发利用与保护规划图——地理要素：同矿产资源分布图。
最全！19种矿床类型全国分布图，33种矿床找矿预测模型图

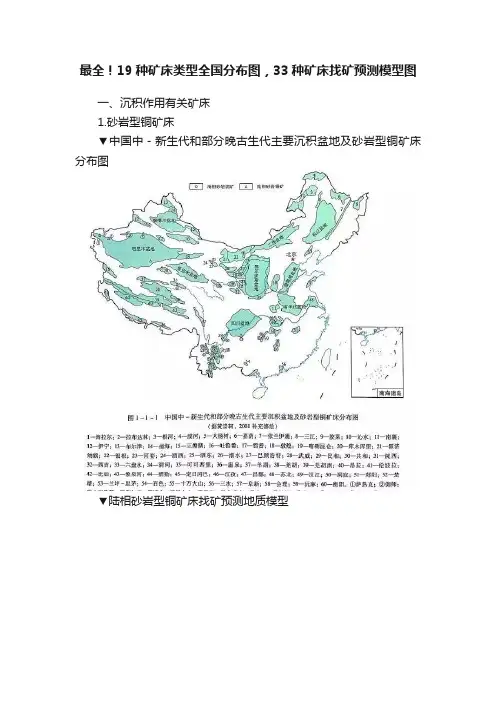

最全！19种矿床类型全国分布图，33种矿床找矿预测模型图一、沉积作用有关矿床1.砂岩型铜矿床▼中国中－新生代和部分晚古生代主要沉积盆地及砂岩型铜矿床分布图▼陆相砂岩型铜矿床找矿预测地质模型2.砂岩型铀矿床▼中国主要砂岩型铀矿产铀盆地分布略图▼砂岩型铀矿“三位一体”找矿预测地质模型地3.碳酸盐岩容矿的非岩浆后生热液型铅锌矿床▼中国碳酸盐岩容矿的非岩浆后生热液型铅锌矿床分布简图▼川滇黔接壤区中高温热液充填－交代式铅锌矿床找矿预测地质模型图▼低温卤水充填式铅锌矿床找矿预测地质模型图4.黑色页岩型镍钼钒多金属矿床▼华南新元古代－寒武纪早期古地理分布图▼黑色页岩型Ni-Mo-V多金属矿床预测模型图5.海底喷流沉积型铅锌矿床▼我国主要喷流沉积型矿床分布图▼SEDEX矿床找矿预测地质模型图二、火山作用有关矿床1. 海洋火山岩型铜铅锌矿床▼中国主要海相火山岩型铜铅锌矿床分布图▼我国VMS型矿床“三位一体”找矿预测地质模型图2.陆相火山岩型铁矿床▼中国南方陆相火山岩型盆地及相关铁矿分布略图▼陆相火山岩型铁矿成矿预测地质模型图3.陆相火山热液行金、银、铅锌和铜矿床▼中国主要陆相火山热液型金、银、铅锌和铜矿床分布图▼火山热液型银金矿床找矿预测地质模型▼浅成热液型金、铜金（高硫化型、中硫化型）与斑岩型金铜矿床的矿床找矿预测地质模型▼银、铅锌铜多金属－银矿床矿床找矿预测地质模型三、侵入岩浆作用有关矿床1.岩浆型铬铁矿矿床▼中国铬铁矿矿床分布图▼蛇绿岩型铬铁矿的找矿预测地质模型2.岩浆型铜镍硫化物矿床▼中国主要岩浆型及相关类型铜镍硫化物矿床分布图▼我国岩浆型铜镍矿的找矿预测地质模型示意图3.岩浆型钒钛磁铁矿矿床▼中国主要钒钛磁铁矿床分布图▼我国层状钒钛磁铁矿找矿预测地质模型▼我国斜长岩型钒钛磁铁矿找矿预测地质模型4.花岗岩型稀有稀土矿床▼我国主要花岗岩型稀有稀土矿床分布图▼我国花岗岩型稀有稀土矿床找矿预测地质模型▼伟晶岩型稀有稀土矿床找矿预测地质模型5.接触交代型铁铜铅锌矿床▼主要大中型接触交代型铁铜铅锌矿床分布示意图▼接触交代型铁矿找矿预测地质模型▼接触交代型铜矿找矿预测地质模型▼与岩株（枝）（A）和隐伏岩体（B）有关的热液脉型铅锌矿床找矿预测地质模型6.斑岩型铜矿床本次研究主要比较的中国斑岩型Cu-Au、斑岩型Cu和斑岩型Cu-Mo矿床分布图▼斑岩型Cu-Au矿床找矿预测的地质模型▼斑岩型Cu-Mo矿床找矿预测的地质模型▼斑岩-矽卡岩型矿床找矿预测的地质模型7.斑岩型钼矿床▼中国主要钼矿带分布▼斑岩型钼矿床找矿预测地质模型8.岩浆热液型锡钨多金属矿床▼我国主要锡钨多金属矿床分布图▼脉型钨矿床找矿预测地质模型▼矽卡岩型锡钨多金属矿床找矿预测地质模型▼硫化物脉型锡矿床找矿预测地质模型▼Au-Sb-W矿床区域成矿预测地质模型9.中低温岩浆热液型金矿床▼中国主要中低温岩浆热液型金矿及相关类型金矿分布简图▼中低温岩浆热液型金矿找矿预测地质模型四、变质作用及其他有关矿床1.沉积变质型铁矿▼中国主要大中型沉积变质型铁矿分布图▼沉积变质型铁矿成矿模式综合示意图2.后生热液型铀矿床▼我国主要后生热液型铀矿区带分布图▼我国火山岩区铀矿床找矿预测地质模型▼花岗岩区铀矿找矿预测地质模型文章来源：《勘查区找矿预测理论和方法》如若图文资源侵犯您权益，请及时与我们联系，我们将第一时间做出处理。
测量学--矿图概述(ppt 31页)
运用标高投影表示平面，也能反映出平面的三要素。 等高线的箭头所指方向即为平面的走向；垂直于等高线， 由高指向低的方向即为平面的倾向；两条等高线间的高差 与对应平距之比的反正切即为平面的倾角。
3 空间两平面的相互位置 空间两平面的相互位置关系有平行和相交两种。若空
间两平面的等高线相互平行、倾向相同、倾角相等则它们 彼此平行，。空间两平面相交有如下三种情况：(1) 两平 面的等高线平行，倾向相反；(2) 两平面的等高线平行， 倾向相同，但倾角不等；(3) 两平面的等高线相交。
空间两平面相交时，在标高投影图上求其交线的方 法是：第(3)种情况，两平面等高线的交点的连线即为其交 线；第(1)、第(2)种情况，由于两平面的等高线平行，因 此，它们的交线也必与等高线平行，这时，只要在标高投 影图上沿垂直等高线的方向作垂直剖面，求出交线处的标 高即可。
(1) 井田区域地形图，比例尺为1∶2000或1∶5000； (2) 工业广场平面图，比例尺为1∶500或1∶1000； (3) 井底车场平面图，比例尺为1∶200或1∶500； (4) 采掘工程(分层)平面图，比例尺为1∶1000或 1∶2000； (5) 主要巷道平面图，比例尺为1∶1000或1∶2000； (6) 井上、井下对照图，比例尺为1∶2000或1∶5000； (7) 井筒断面图，比例尺为1∶200或1∶500； (8) 主要保护煤柱图，包括平面图和断面图，比例尺 一般与采掘工程平面图一致。
二、 直线的标高投影 1 直线的标高投影表示方法
直线的标高投影可以用直线上两点的标高投影的连线 表示，也可用直线上一点与标明该直线倾角(或斜率)的射 线表示。两种表示方法如图。
2 直线的要素及其相互关系 直线的实际长度称为直线的实长，以L表示；直线在
矿产资源规划图示图例
目次前言 (II)引言 (III)1范围 (1)2规范性引用文件 (1)3一般规定 (1)3.1符号内容与分类 (1)3.2符号的使用方法与要求 (1)4图示图例符号 (2)4.1基础地理要素 (2)4.2基础地质要素 (3)4.3矿产资源现状要素 (3)4.4矿产资源规划要素 (7)附录A （资料性附录）矿产资源规划专题图件示意图 (11)I矿产资源规划图示图例1范围本标准规定了矿产资源规划图件编制涉及的各类图示符号的样式、尺寸和色值，以及使用这些图示符号的要求和基本方法。
本标准适用于全国、省、市、县各级矿产资源规划图件的编制和数据库建设。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 958 《区域地质图图例（1:50000）》GB 6390－86 《地质图用色标准比例尺1:500000～1:1000000》GB/T 14512－1993 《1:1000000 地形图编绘规范及图式》GB/T 17695－1999 《地图用公共信息图形符号通用符号》GB/T 20257.3－2006 《国家基本比例尺地图图式第3部分：1:25000 1:50000 1:100000地形图图式》GB/T 20257.4－2007 《国家基本比例尺地图图式第4部分1:250000 1:500000 1:1000000 地形图图式》DZ/T 0179－1997 《地质图用色标准及用色原则1:50000》《矿产资源规划数据库标准》（2015年修订稿）3一般规定3.1符号的内容矿产资源规划图件涉及的图示图例符号，包括：基础地理要素、基础地质要素、矿产资源现状要素和矿产资源规划要素。
3.2符号的使用方法与要求3.2.1各规划成果图数据的图示必须通过符号显示表达。
3.2.2图例中“尺寸单位”为毫米，点径指点的直径。
附录3 矿产资源规划数据图式图例及使用说明
附录3 矿产资源规划数据图式图例及使用说明一、基础地理要素1.主体功能区2.保护区二、基础地质要素1.成矿区带- 99 -三、矿产资源现状要素1.矿产资源调查评价与勘查现状2.矿产资源开发利用与保护现状- 100 -3.矿山环境与地质灾害现状- 101 -四、矿产资源规划要素1.矿产资源调查评价与勘查规划- 102 -2.矿产资源开发利用与保护规划- 103 -3.矿山环境保护与恢复治理及土地复垦规划- 104 -- 105 -说明：1. “尺寸“栏中的“L ”为面状区域的边线宽度，由晕线填充的图案中“L ”为晕线宽度 2. 图式图例中“颜色”栏采用RGB 色标，可通过Photoshop 等软件转换相应的CMYK 色标后使用。
3. 图式图例中需要标注的编号根据《标准》中相应要素的编号规则进行简化，采用“XX(两位标识码) + 行政区划代码（6位数字码）+ 序号（3位数字顺序码），序号不足3位的，前边用0补全”这一规则的，图面上只需要标注“XX(两位标识码) +序号（3位数字顺序码）”，用色为黑色255 255 255），注记大小为5*5，可根据图面情况进行调整。
矿山、矿区（床）两类要素的编号标注只需要标注“序号（3位数字顺序码）”，用色见图式图例中详细说明，注记大小为5*5，可根据图面情况进行调整。
此外，可在编号后加注图面要素的名称，注记的大小与位置可根据图面情况进行调整。
4. 图式图例中规定对部分要素加注编号，其对应要素的编号参照《标准》要求。
5. 所有的尺寸均为参考尺寸，部分内容需要根据图面情况进行适当的调整。
例如矿产资源重点调查评价分区的分区面积很小，晕线按照4mm 的间隔无法完全显示，则需要调节晕线的间隔能使图案正确表达。
6. 在《指南》中规定“各规划图件中几个大类的叠加关系由下至上依次为：基础地理要素、基础地质要素、矿产资源现状要素、矿产资源规划要素。
”实际操作中，由于面状填充的区域将压盖其它面状区域，则可根据具体图件中的压盖关系调整图层的上下关系，将晕线填充的图层上置。
附录3矿产资源规划数据图式图例及使用说明
附录3 矿产资源规划数据图式图例及使用说明附录3 矿产资源规划数据图式图例及使用说明一、基础地理要素1.主体功能区编号要素名称图式图例尺寸颜色备注R=215 1.1.1 优化开发区域 L=0.15mm G=255B=191R=191以填充颜色来区分主体1.1.2 重点开发区域 L=0.15mm G=231功能区的类型，可在区域B=255上加注相应的主体功能R=255区的名称。
1.1.3 限制开发区域 L=0.15mm G=223B=191R=255 1.1.4 禁止开发区域 L=0.15mm G=255B=1912.保护区编号要素名称图式图例尺寸颜色备注R=0 可在符号旁加注保护区自然与历史文化1.2.1 圆半径=3mm G=255 的名称。
保护区(点状) B=0仅显示边线，区域空白部L=3mm R=0 分无填充颜色，透明显自然与历史文化1.2.2 长=5mm G=255 示。
可在区域范围内加注保护区(面状) 间隔=1.5mm B=0 保护区名称。
二、基础地质要素1.成矿区带编号要素名称图式图例尺寸颜色备注L=0.2mm R=0 仅显示边线及花纹，区域短线=2mm G=0 空白部分无填充颜色，透2.1.1 重点成矿区带短线间隔=4mm B=255 明显示。
上下间隔=2.5m仅显示边线及花纹，区域L=0.2mm R=0空白部分无填充颜色，透2.1.2 主要成矿远景区点间隔=3mm G=0明显示。
上下间隔=1.5mm B=255- 99 -三、矿产资源现状要素1.矿产资源调查评价与勘查现状编号要素名称图式图例尺寸颜色备注仅显示边线，区域空白部分无填充颜色，透明L=0.4mm R=255显示。
可在区域范围内3.1.1 地质工作程度线长=4mm G=0加注地质工作程度分线间隔=3mm B=0区的名称。
仅显示边线，区域空白部分无填充颜色，透明L=0.4mm R=255显示。
可在区域范围内3.1.2 矿产勘查工作程度线长=5mm G=0 加注矿产勘查工作程线间隔=3mm B=255度分区的名称。
