集水井工程施工方案及施工工艺方法
集水井工程施工方案及施工工艺方法一、前期准备工作：1.项目准备：明确集水井的设计要求和技术指标，确定施工图纸，并编制集水井的施工方案。
2.材料准备：根据施工方案的要求，准备集水井所需的材料和设备，包括混凝土、钢筋、模板、电动工具等。
3.人员组织：合理组织施工队伍，明确各个施工工序的责任和任务，并进行相应的培训和安全教育。
二、施工工艺方法：1.基坑开挖：按照设计要求，在地面上标定基坑的位置和尺寸，然后进行开挖，确保基坑的平整和稳固。
2.基础施工：在基坑中铺设加固层，然后在加固层上浇筑混凝土基础，待混凝土凝固后进行下一步施工。
3.墙体施工：在基础上搭建模板，然后进行钢筋的安装和绑扎，最后浇筑混凝土，待混凝土凝固后拆除模板。
4.盖板施工：在墙体上方搭建模板，然后进行钢筋的安装和绑扎，最后浇筑盖板混凝土，待混凝土凝固后拆除模板。
5.收口施工：对集水井的墙体和盖板进行收口处理，确保集水井的密封性。
6.抗渗处理：对集水井进行防渗处理，包括涂刷防水涂料或进行防渗膜的铺设，确保集水井的抗渗性。
7.通风处理：对集水井进行通风处理，包括设置通风管道或风口，确保集水井内部的通风和排气。
8.验收和保养：完成施工后，进行集水井的验收，检查各项指标是否符合要求。
然后进行集水井的保养，包括清理集水井内部的污物，定期检查和维护集水井的设施设备。
三、安全措施：1.安全培训：对施工人员进行安全培训，强化他们的安全意识和操作技能。
2.安全设施：设置必要的安全设施，如安全网、警示标志等，确保施工现场的安全。
3.工具检查：对施工所使用的工具和设备进行检查，确保其正常运行和安全可靠。
4.交通管理：对施工现场周边的交通进行管理，保证施工过程中的交通安全。
5.消防设施：在施工现场设置必要的消防设施，如灭火器、消防器材等，预防火灾事故的发生。
总结：集水井工程的施工方案及施工工艺方法是一个较为复杂的工程，需要合理的组织施工队伍，明确各个施工工序的任务和要求，并严格按照设计图纸和技术指标进行施工。
流砂地层深基坑集水坑明排水施工工法(2)
流砂地层深基坑集水坑明排水施工工法流砂地层深基坑集水坑明排水施工工法一、前言在城市建设中，深基坑的施工是十分常见的。
然而，在流砂地层的施工中，由于地层的特殊性，需要采取一些特殊的工法来保证施工的安全和顺利进行。
本文将介绍一种流砂地层深基坑集水坑明排水施工工法，该工法具有一定的特点和适应范围，可在实际工程中提供有价值的参考。
二、工法特点流砂地层深基坑集水坑明排水施工工法的特点如下：1. 集水坑明排水：该工法通过在深基坑边界区域挖掘集水坑，将地下水引流到集水坑内，再通过排水设备将水排出，确保基坑内不积水。
2. 排水设备：采用专用的排水泵和管道系统，能快速有效地将集水坑内的水排出，保持基坑内干燥。
3. 工艺原理合理：通过合理布置集水坑和排水装置，在确保施工安全的前提下，最大限度地减少地下水位对基坑工程的影响。
4. 工序简单：该工法施工工序相对简单，易于掌握和实施，适用于不同规模和复杂程度的项目。
三、适应范围流砂地层深基坑集水坑明排水施工工法适用于以下情况：1. 地下水位较高且地层为流砂地层的深基坑施工。
2. 施工现场周边环境条件复杂，地下水位波动较大。
3. 项目需求迫切，需要快速排水和保证施工的安全。
四、工艺原理在流砂地层深基坑集水坑明排水施工工法中，通过合理设计集水坑的位置和形状，将地下水引流到集水坑中。
同时，通过设置排水泵和管道系统，将集水坑内的水快速排出，保持基坑内干燥。
该工法的实际应用中，需要根据实际情况进行专门的技术措施，如固结土工程、边坡支护等，以确保施工过程的稳定。
五、施工工艺流砂地层深基坑集水坑明排水施工工法的施工工艺主要包括以下几个阶段：1. 方案设计与准备：确定工程需求和技术要求，设计集水坑的位置和形状，选择合适的排水设备。
2. 集水坑开挖：根据设计要求，在基坑边界区域开挖集水坑，并参考地下水位变化情况调整坑深。
3. 排水设备安装：安装排水泵和管道系统，确保其正常运行。
4. 排水考虑：根据地下水位变化情况，合理调整排水设备的工作参数，保持基坑内的水位处于安全范围内。
集水坑开挖技术交底
2.2.4挡水墙砌筑：根据集水坑上口线，在线外侧进行240mm厚砖墙砌筑，高度由粘土层至结构基底。
审核人
交底人
接受交底人
1．本表由施工单位填写，交底单位与接受交底单位各保存。
2．当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
3、质量要求
3.1集水坑位置及标高必须符合设计图纸要求。
3.2砖墙砌筑必须符合规范要求。
4、安全、环保措施
4.1操作人员必须遵守现场安全施工管理规定，严禁酒后作业。
4.2进入施工现场必须正确佩戴安全帽。
4.3施工现场严禁吸烟。
5、附图
基坑开挖平面图
审核人
交底人
接受交底人
1.本表由施工单位填写，交底单位与接受交底单位各保存。
技术交底记录
表C2-1
编号
工程名称
北京市轨道交通指挥中心二期工程
交底日期
2011年05月01日
施工单位
北京城建集团有限责任公司
轨道交通指挥中心二期工程项目部
分项工程名称
土方工程
交底提要集水坑开挖技术交底交底内容：1、施工准备
1.1材料准备
砌筑砂浆、页岩砖
1.2机具设备
砂浆搅拌机、手推车、大铲、瓦刀、水平尺、线坠、小线
1.3作业条件
1.3.1基底标高已满足集水坑开挖要求。
1.3.2根据设计图纸绘制集水坑平面布置图。(后附详图)
2、操作工艺
2.1工艺流程：
测量放线→验线→砂层土方开挖→挡水墙砌筑→土方开挖。
2.2操作方法：
2.2.1测量放线：按集水坑开挖平面布置图放出集水坑上下口位置线，并做好控制桩。
集水坑施工方案
集水坑施工方案随着城市建设的不断发展，越来越多的建筑物出现在我们的身边。
而这些建筑物的建设不仅仅包括房屋本身的结构施工，还涉及到一系列基础设施的建设，其中就包括集水坑的施工。
集水坑是一种用于收集和排放降水的设施，主要用于处理雨水和污水。
它的主要作用是避免水在建筑物周围积聚，减少对房屋结构和周边环境的损害。
在进行集水坑施工方案设计时，需要考虑以下几个方面。
首先，需要考虑集水坑的位置。
通常情况下，集水坑应该尽量靠近建筑物，以便有效地收集和排放降水。
同时，也要考虑降水量较大的地区，将集水坑设置在那些容易积水的地方，以确保建筑物周围的环境不受到影响。
其次，集水坑的设计应考虑容量的大小。
根据建筑物的类型和周边环境的特点，需要预估降水的量，并根据降水量的大小确定集水坑的容量。
合理的容量设计可以有效地减少积水和水浸的问题，保护建筑物的结构安全。
此外，集水坑的结构和材料选择也非常重要。
通常情况下，集水坑的结构应简单且耐久，以便于清洁和维护。
同时，集水坑的材料应具有耐腐蚀和耐磨损的特点，以确保其使用寿命长久。
另外，集水坑施工还需要考虑排水系统的设置。
在设计过程中，需要合理安排排水管道的走向和连接方式，以确保降水能够顺利排放到集水坑中。
同时，还需要设立检查井等设施，方便对排水系统进行检修和维护。
最后，在集水坑施工方案中也要考虑环境保护的因素。
在施工过程中，需要采取相应的措施，避免对土壤、水源等环境产生污染。
同时，可以加装滤网等设施，防止固体废物进入集水坑，对水质造成污染。
综上所述，集水坑的施工方案设计涉及到很多方面，包括位置选择、容量设计、结构和材料选择、排水系统设置以及环境保护等。
只有综合考虑这些因素，并合理安排施工方案，才能确保集水坑的使用效果和施工质量。
在未来的城市建设中，集水坑的施工将扮演着越来越重要的角色，保护城市环境和建筑物的安全。
集水井土方开挖方案
集水井土方开挖方案集水井土方开挖方案一、工程简况1、工程概况集水井2、3水平断面均呈正方形，外径3.7*3.7m，内径3*3m，壁厚350mm，底板厚450mm，净空高度分别为16.0m和17.9m，基底标高分别-7.05m和-8.95m，垫层厚100mm。
集水井2、3竖向分段及其结构要求详见下表2、编制依据2.1根据现场已开挖的土质实际情况。
2.2国家和行业现行的施工及验收规范。
（1）建筑工程施工质量验收统一标准（GB50300-2001）（2）工程测量规范（GB50026-93）（3）施工现场临时用电安全技术规范（JGJ46-98）（4）建筑施工安全检查标准（JGJ59-99）二、施工方案1、基坑开挖由于地质勘察资料与开挖后土层分布严重不符，造成开挖后塌方，加上距基底标高4m以上出现多处泉涌，在开挖过程中，在标高+1.00m 处出现约3m厚粉土层，因此原决定基坑方式作如下修改：在原有基坑的基础上，将3号集水井向沿原座标向环库路一侧向西平移14.341m与道路中心线平行，3#集水井位移后坐标为X3707031.608 Y51675.968。
2#井沿环库路外侧约0.4m处向南移2.1、开工前必须依据施工特点、工艺流程和作业环境，在开工前进行安全技术交底和被交底人签字手续。
2.2、“四口”防护严格按照安全操作规程的要求进行。
进入现场人员一律要戴安全帽。
2.3、配电箱采用铁皮焊制的防雨、防尘移动式电闸箱，按总配电箱、分配电箱、开关箱三级设置。
总配电箱内设置总自动开关，动力和照明的线路分别设置。
分配电箱、开关箱设置漏电保护器。
各电闸箱内分别设置接零、保护零端子。
2.4、加强施工现场用电线路、电器开关的及时检查，杜绝线路破皮漏电、碰线短路的现象发生。
2.5、电器设备使用前应经检查有无漏电，接线是否正确。
凡与绝缘要求不符者，一律禁止使用。
2.6、施工现场需要存放有害、有毒、易燃、易爆物品者，应经有关部门允许，并采取相应措施。

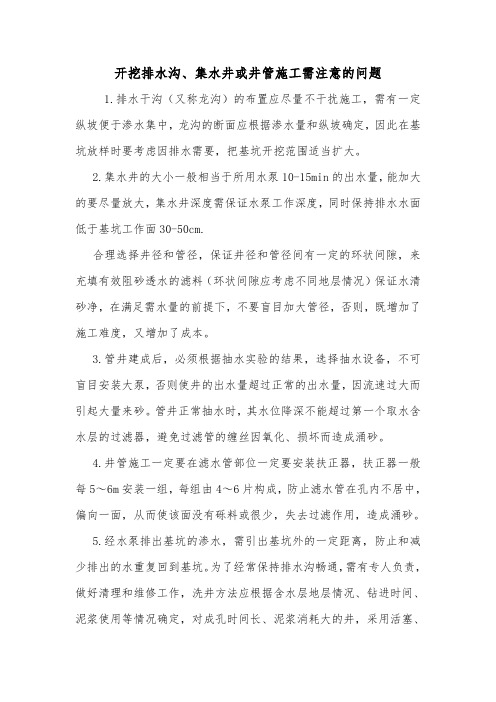

开挖排水沟、集水井或井管施工需注意的问题
开挖排水沟、集水井或井管施工需注意的问题1.排水干沟（又称龙沟）的布置应尽量不干扰施工，需有一定纵坡便于渗水集中，龙沟的断面应根据渗水量和纵坡确定，因此在基坑放样时要考虑因排水需要，把基坑开挖范围适当扩大。
2.集水井的大小一般相当于所用水泵10-15min的出水量，能加大的要尽量放大，集水井深度需保证水泵工作深度，同时保持排水水面低于基坑工作面30-50cm.合理选择井径和管径，保证井径和管径间有一定的环状间隙，来充填有效阻砂透水的滤料（环状间隙应考虑不同地层情况）保证水清砂净，在满足需水量的前提下，不要盲目加大管径，否则，既增加了施工难度，又增加了成本。
3.管井建成后，必须根据抽水实验的结果，选择抽水设备，不可盲目安装大泵，否则使井的出水量超过正常的出水量，因流速过大而引起大量来砂。
管井正常抽水时，其水位降深不能超过第一个取水含水层的过滤器，避免过滤管的缠丝因氧化、损坏而造成涌砂。
4.井管施工一定要在滤水管部位一定要安装扶正器，扶正器一般每5～6m安装一组，每组由4～6片构成，防止滤水管在孔内不居中，偏向一面，从而使该面没有砾料或很少，失去过滤作用，造成涌砂。
5.经水泵排出基坑的渗水，需引出基坑外的一定距离，防止和减少排出的水重复回到基坑。
为了经常保持排水沟畅通，需有专人负责，做好清理和维修工作，洗井方法应根据含水层地层情况、钻进时间、泥浆使用等情况确定，对成孔时间长、泥浆消耗大的井，采用活塞、空压机、提桶、水泵联合洗井，活塞洗井破坏泥皮拉实滤料，空压机振荡洗通水道，排出管内沉淀。
6.如基坑工作面较大，排水任务重，排水要求高，就必须配备一定数量的备用水泵和动力设备，便于发生故障和降雨后能立即投入使用。
有条件的工地可采用电力启动的水泵或潜水泵，但供电要有保证，同时注意用电安全，还要注意出现暴雨或发生特殊情况时，机具设备能及时撤离，以免基坑受淹，造成损失。
独立集水坑施工方案
独立集水坑施工方案施工技术要求及施工难点处理方法1.1施工技术要求(1)开挖前，桩位应定位放样准确，安装护壁模板必须用桩心点校正，并由专人负责；(2)距孔口顶周边1m搭设围栏及明显标志，孔口应设安全盖板，孔口周边1m范围内不得有堆土和其他堆积物；(3)桩体施工过程中必须加强边坡变形观测，发现边坡及桩壁异常及时采取相应措施；(4)挖孔桩桩位允许偏差为50mm，垂直度允许偏差度小于0.5%，孔深不小于设计深度；(5)挖至设计标高时，孔底应不积水，终孔后应清理好孔底沉渣、积水，然后进行隐蔽工程验收，验收合格后应立即进行封底和浇灌混凝土；正在浇注混凝土的桩孔周围10m半径内，其它桩不得有人作业；(6)钢筋加工前应进行调直处理，如严重锈蚀应除锈；钢筋笼主筋宜采用套筒连接，连接接头宜相互错开，钢筋笼的套管连接在同一连接区段内的接头面积不应大于50%，钢筋笼制作主筋间距允许偏差10mm，箍筋间距允许偏差20mm，钢筋笼直径允许偏差10mm，钢筋笼长度允许偏差50mm，并应符合现行的《混凝土结构工程施工及验收规范》—GB50204-2015有关要求；钢筋笼吊放孔内时，钢筋笼中心与桩中心容许偏差10mm，主筋保护层允许偏差为10mm，钢筋笼入孔时可外侧设钢筋定位器，以控制主筋保护层厚度和钢筋笼中心偏差，钢筋笼沉放时对准孔位、扶稳、缓慢放入孔中，避免碰撞孔壁，到位后立即固定；(7) 施工桩顶冠梁、连系梁前，桩顶应凿至新鲜混凝土面，露出的钢筋应平直，并保证设计要求的出露长度，浇注桩顶冠梁、连系梁前，必须清理干净残渣、浮土和积水，应保证排桩与冠梁连接牢固，不得造成连接处产生薄弱面；混凝土浇注时，选用的粗骨料最大粒径不得大于钢筋最小净距的1/3，采用人工入孔振捣混凝土；(8) 挖孔桩施工时应跳挖，且以先开挖坡体两端的孔，后开挖坡体中间孔；桩芯混凝土浇灌并终凝后，相邻的桩才可以开挖；(9) 挖孔桩主筋应露出35d的锚固长度；(10) 挖孔桩应一次浇注完成。
挖机挖沟的技巧和方法
挖机挖沟的技巧和方法1. 嘿，你知道挖机挖沟时怎么选择合适的挖斗吗？就好比你吃饭得选对餐具一样重要！要是挖斗选不对，那可就麻烦啦。
比如碰到硬土，你就得用那种坚固的挖斗，不然怎么啃得动呢！2. 哇塞，挖沟的时候路线可太关键啦！这就像你要去一个地方，得选对路呀，不然绕来绕去多浪费时间。
你想想，要是路线乱七八糟，那得挖到啥时候呀！比如要挖一条直直的沟，那就得稳稳地控制好挖机的动作。
3. 哎呀，挖机挖沟的速度也得掌握好呀！太快了不行，容易出问题，太慢了又没效率。
这就跟跑步一样，得找到合适的节奏。
比如那种简单的沟，就可以适当快点，但遇到复杂点的情况，就得慢下来小心应对啦！4. 嘿，注意挖沟的深度啊！可别挖深了或浅了，这可不是闹着玩的。
就好像做菜放盐一样，多了少了都不行。
比如要埋管道的沟，就得按照要求挖到合适的深度才行。
5. 哇，挖机的角度调整可重要啦！这就像你跳舞调整姿势一样，得恰到好处。
要是角度不对，那挖起沟来可费劲啦。
比如在斜坡上挖沟，就得把挖机的角度摆好，不然多危险呀！6. 哎呀呀，别忘了给挖机做保养啊！它就像你的爱车一样，不保养怎么行呢。
要是挖机关键时刻掉链子，那不就糟糕了。
比如按时检查机油、液压油啥的。
7. 嘿，和挖机配合的人也很重要呀！这就像打篮球要有好队友一样。
司机和指挥的人得配合默契，不然很容易出错的。
比如一个手势，司机就得马上明白啥意思。
8. 哇哦，挖沟可得有耐心呀！这可不是一下子就能干完的活儿。
就像你拼拼图，得一块一块慢慢来。
比如遇到困难的地方，别急，耐心解决就好啦。
我的观点结论就是：挖机挖沟真不是一件简单的事儿啊，这里面的技巧和方法可得好好掌握，这样才能又快又好地完成工作呀！。
水中基坑开挖常用的方法
水中基坑开挖常用的方法一、沉井法沉井法是一种常见的水中基坑开挖方法。
首先，在需要开挖的位置打入沉井桩，然后通过吊装设备将挖斗沉入水底，开挖出基坑所需的土壤。
同时，通过泵站将水抽出基坑，使基坑保持干燥状态。
在开挖过程中，需要密封基坑周围的围堰，以防止水流进入基坑。
二、冻结法冻结法是一种适用于大型水中基坑开挖的方法。
它通过在基坑周围设置冻结井，利用冷却剂将周围土壤冻结，形成一层冻土壁，以防止水流进入基坑。
然后，在冻结土壁内部开挖基坑，并及时清除冻土。
冻结法的优点是施工时间相对较短，适用于对施工时间有较高要求的项目。
三、压水法压水法是一种常用的水中基坑开挖方法。
它利用压力将水从基坑中排出，使基坑保持干燥状态。
首先，在基坑周围设置围堰，并用泵站将水排出。
然后，在围堰内部开挖基坑。
在开挖过程中，需要控制泵站的排水量，以保持基坑的稳定。
四、潜水人工挖掘法潜水人工挖掘法是一种适用于较小水中基坑开挖的方法。
施工人员通过潜水装备进入水中，进行手工挖掘。
在挖掘过程中，需要使用泵站将水排出基坑，以保持挖掘的进展。
这种方法适用于较小规模的基坑开挖，但施工人员需要具备潜水技能和丰富的经验。
五、水下爆破法水下爆破法是一种适用于较硬土或岩石的水中基坑开挖方法。
首先，在基坑周围设置围堰，并将水排出。
然后，通过爆破技术破坏土壤或岩石，使其变为可挖掘的状态。
在爆破过程中，需要注意控制爆破的范围和力度，以避免对周围环境和建筑物造成损害。
总结起来，水中基坑开挖常用的方法包括沉井法、冻结法、压水法、潜水人工挖掘法和水下爆破法。
根据具体的施工条件和项目要求，选择合适的方法进行开挖，能够保证施工的顺利进行，同时确保施工人员的安全。
在实际施工过程中，还需要根据具体情况进行合理的施工方案设计，并采取相应的安全措施，以确保施工的质量和安全。
集水坑开挖小技巧
高层集水坑开挖小技巧—让筏板不再亏方
高层基槽开挖想必大部分都要有集水坑和电梯井的底坑施工，钢筋下料是一个难点一般都是现场测量去下料，混凝土浇筑方量计算也是难点，这一切的原因都是定位放线不准确，挖的过程中不准确造成的。
一般图纸会给剖面图但是只有筏板部分，褥垫层，防水保护层，垫层部分就要我们自己去推算高度，平面尺寸。
为了能够全面准确的定位放线，我以1700x2500x2500为例子一步一步来看看这里面有多大差量。
原图为牛驼某项目高层
这是原图
我们按照图纸要求标高统一加上0.3+0.1+0.05M,平面尺寸下口（每边侧加0.058）为3.416M 上口为6.214M就可以开挖了，完成尺寸如下图：
平面图
剖面图
这种定位放线是忽略了褥垫层等加入后标高升高，而侧壁只有垫层和防水保护层，导致完成后的平面尺寸与预计出现偏差，从而导致集水坑体积变大，最终导致混凝土增加。
要把褥垫层加入导致平面尺寸变大影响加进去，才能避免集水坑尺寸偏大。
剖面图
平面图
这样定位放线才能准确的挖出集水坑。
那么这一前一后到底能节约多少混凝土呢？我以上面例子计算一个集水坑能节约多少混凝土。
综上来看的话上口下口都是做大200mm，
以60°坡计算得到增加混凝土厚度174mm。
坑的平均周长为4.615x2+3.815x2=16.86M
斜长为2.81M。
体积为8.25m³
一个楼有四个集水坑可以节省约33立方米混凝土
在每个项目都在提倡控制混凝土量的环境下，这样做可以使筏板基础不再亏方。
