电厂辅机及附属设备选型方法
发电机组安装工程的设备选择与配置
发电机组安装工程的设备选择与配置随着电力需求的不断增长，发电机组在许多领域都得到了广泛应用，尤其在停电、应急备用电源和非电网区域等场合，发电机组的重要性不言而喻。
而在发电机组安装工程中，设备的选择与配置是至关重要的一环。
首先，在选择发电机组设备时需要考虑到以下几个因素：1. 发电容量：根据实际需要，选择适合的发电机组容量。
发电机组容量的选择应该根据所需供电设备的总功率来决定，一般来说，将所有设备的总功率乘以1.25可以得到合适的发电机组容量。
2. 发电机组类型：根据实际使用场景和功率需求，选择合适的发电机组类型。
常见的发电机组类型有柴油发电机组、汽油发电机组和天然气发电机组等。
不同的发电机组类型具有不同的优缺点，根据实际需求选择适合的发电机组类型。
3. 发电机组品牌：选择知名品牌的发电机组设备，可以保证其质量和可靠性。
知名品牌的发电机组通常采用先进的生产技术和严格的质量控制，能够保证设备的性能和可靠性。
在配置发电机组设备时，需要考虑以下几个方面：1. 燃料类型：根据实际情况选择适合的燃料类型。
柴油发电机组一般使用柴油作为燃料，汽油发电机组一般使用汽油作为燃料，而天然气发电机组则使用天然气作为燃料。
选择合适的燃料类型能够提高发电机组的能效和稳定性。
2. 冷却系统：发电机组在运行过程中会产生大量的热量，因此需要配置合适的冷却系统来散热。
常见的冷却系统有水冷和风冷两种方式，根据实际情况选择合适的冷却系统。
3. 控制系统：发电机组的控制系统是其核心部分，负责监控和控制设备的运行。
现代化的发电机组控制系统包括自动启动、自动检测故障和自动停机等功能，能够提高设备的可靠性和便利性。
4. 防护设备：在安装发电机组时，还需要考虑相应的防护设备，以保证设备的安全运行。
常见的防护设备包括过载保护装置、欠频保护装置和过压保护装置等，根据实际需要进行配置。
除了以上的选择与配置，还需要注意以下几个方面的问题：1. 设备的可靠性：在选择和配置发电机组设备时，应该考虑设备的可靠性。

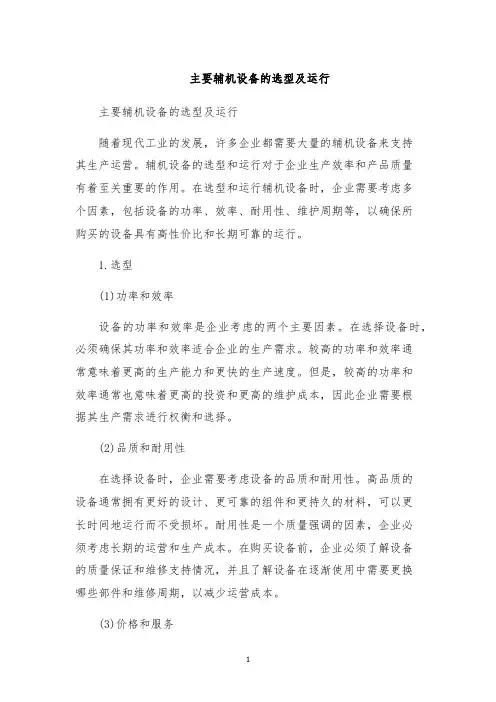

主要辅机设备的选型及运行
主要辅机设备的选型及运行主要辅机设备的选型及运行随着现代工业的发展，许多企业都需要大量的辅机设备来支持其生产运营。
辅机设备的选型和运行对于企业生产效率和产品质量有着至关重要的作用。
在选型和运行辅机设备时，企业需要考虑多个因素，包括设备的功率、效率、耐用性、维护周期等，以确保所购买的设备具有高性价比和长期可靠的运行。
1.选型(1)功率和效率设备的功率和效率是企业考虑的两个主要因素。
在选择设备时，必须确保其功率和效率适合企业的生产需求。
较高的功率和效率通常意味着更高的生产能力和更快的生产速度。
但是，较高的功率和效率通常也意味着更高的投资和更高的维护成本，因此企业需要根据其生产需求进行权衡和选择。
(2)品质和耐用性在选择设备时，企业需要考虑设备的品质和耐用性。
高品质的设备通常拥有更好的设计、更可靠的组件和更持久的材料，可以更长时间地运行而不受损坏。
耐用性是一个质量强调的因素，企业必须考虑长期的运营和生产成本。
在购买设备前，企业必须了解设备的质量保证和维修支持情况，并且了解设备在逐渐使用中需要更换哪些部件和维修周期，以减少运营成本。
(3)价格和服务在选择设备时，企业需要考虑价格和服务。
价格通常是选择设备时最重要的考虑因素之一。
企业应该寻找性价比高的设备，这意味着购买设备的价格符合质量和效率的要求。
此外，企业需要检查设备制造商或供应商的服务质量，以确保在设备运行过程中可以获得及时的支持和维修服务。
供应商的服务也包括他所提供给你的保修时长，以供参考和决策。
2.运行(1)正常运行和维护设备的正常运行和维护对于延长设备的寿命和确保生产效率至关重要。
企业需要了解设备的正常运行条件和维护要求，并确保按时维护设备。
这包括定期更换设备润滑油、清除设备内部污垢或碎片、清洁设备表面等。
企业还应培训员工，以确保他们了解设备的正常操作，可以及时识别故障并采取相应措施。
(2)设备保养除了正常的维护之外，企业应该考虑对设备进行保养。
主要辅机设备的选型及运行
主要辅助设备的选择和操作
由于供热机组的特殊性，在供工业抽汽时，排汽量较小，以较小
的冷却水流量即可满足运行要求，相应地，冷却塔的冷却面积以及循
环水泵的容量也可减少。
但是由于供热量的季节性变化，此外，还要
求机组能够在冷凝条件下以额定电力负荷运行，所以对于其辅机的运
行经济性提出了更高的要求，要在各种工况下都能保持良好的经济性
和可靠性。
1 循环水泵的选择
国内大型机组一般每台机组配2台循环水泵，正常运行时一运一备。
在冬季工业热负荷较大时，排汽量较小，同时循环水温度较低，
此时，保持恒速循环水泵运行是不经济的。
甚至一台泵供两台机组还
有富余。
而实际上为了保证机组的安全运行，此时仍保持每台机配一
台泵运行方式，厂用电浪费很大。
为此，建议在循环水泵的设计选型
时考虑如下方案：
a每台机配一台额定容量的定速泵和一台调速泵，夏季保持恒速泵运行或根据真空条件启动调速泵配合运行；在冬季运行调速泵。
这样，机组常年运行的经济性将大为提高。
b一期工程两台机组的四台循环水泵出口设置一个主管系统，其中两台调速泵、两台定速泵。
在冬季可以一台调速泵供两台机组冷却用水，并设置可靠的联动装置。
2 凝结水泵
国内大型机组的凝结水泵通常每台机组配备两台100%容量的立式多级泵。
对于供热机组，在补水补入低压除氧器时，由于供工业热负荷时凝汽量较小，运行一台凝结水泵很不经济，建议采用3台50％容量的凝结水泵，提高调节的灵活性和运行的经济性。
主要辅机设备的选型及运行
主要辅机设备的选型及运行辅机设备是指用于支持和辅助主要设备运行的设备，它们在生产过程中扮演着非常重要的角色。
合理选型和运行这些辅机设备，对于提高生产效率和质量具有至关重要的作用。
本文将从选型和运行两个方面进行论述，共计约2000字。
一、辅机设备的选型1. 定位需求：首先需要明确辅机设备的定位需求，包括其所需的功能、工作范围、产能要求等。
这可以通过业务流程分析、产能评估和技术指标对比等方式来确定。
2. 技术评估：在确定辅机设备需要具备的功能后，需要进行技术评估，了解市场上可供选择的设备，并比较其技术参数、质量、稳定性、安全性等方面的差异。
可以通过参考厂家的宣传资料、技术资料，或者直接咨询厂家代表来获取必要的信息。
3. 性价比评估：在进行技术评估的基础上，需要综合考虑设备的价格与性能之间的关系。
选择性价比较高的设备可以帮助企业在满足需求的同时，控制成本。
4. 厂家及售后服务：选择设备时，还需要考虑设备厂家的信誉度和售后服务情况。
对于设备辅机来说，设备故障可能会对生产造成较大的影响，因此选择有一定信誉度的厂家，以保证设备能够提供稳定的运行和及时的售后服务。
5. 用户评价：在确定候选设备后，可以通过调研其他用户的评价来获取更多的信息。
这可以通过查阅相关行业资讯、参观其他企业的生产线，或者与同行进行交流等方式来实现。
二、辅机设备的运行1. 设备安装与调试：在设备到位后，需要进行设备的安装和调试。
安装时需按照设备说明书或操作手册的要求进行，以确保设备能够正常运行，并满足安全要求。
在调试过程中，需要仔细调整设备的参数，以使其达到最佳工作状态。
2. 日常维护保养：辅机设备在运行过程中，需要进行定期的维护保养，以确保设备的正常运行和寿命。
这包括设备的清洁、润滑、紧固等工作。
此外，还需要定期检查设备的各项指标，如电压、温度、压力等，以及设备的各个部件是否正常工作。
3. 故障排除与维修：如果设备发生故障，需要及时排除故障，以减少停机时间和生产损失。
电力行业的电力设备设计与选型
电力行业的电力设备设计与选型在电力行业中，电力设备的设计与选型是一个至关重要的环节。
它直接关系到电力系统的稳定性、可靠性以及工作效率。
本文将从以下几个方面对电力设备的设计与选型进行探讨。
一、设计原则在进行电力设备设计时，需要遵循以下原则：1.满足电力系统需求：根据电力系统运行的需求，确定所需的电力设备的容量和工作参数，确保其能够满足电力系统的供电要求。
2.安全性：电力设备设计必须符合相关的安全规范和标准，确保设备运行的安全性，防止发生故障和意外事故。
3.可靠性：电力设备必须要有较高的可靠性，能够保证长时间的稳定运行，减少故障和停机时间。
4.经济性：在设计过程中需要充分考虑设备的投资成本、运行成本以及维护成本，尽可能选择经济合理的设备。
二、选型方法在进行电力设备选型时，可以采取以下方法：1.需求分析：先对电力系统的需求进行分析，包括负荷情况、电压等级、频率要求等，明确所需设备的参数。
2.设备比较：对市场上具有相同功能的设备进行比较，包括品牌、性能、价格等方面的考虑，选择最适合的设备。
3.设备测试：对选定的设备进行测试和验收，确保设备的性能符合要求。
4.供应商选择：选择有良好声誉和专业经验的供应商，确保设备的质量和售后服务得到保障。
三、优化设计为了提高电力设备的效率和性能，可以从以下几个方面进行优化设计：1.节能设计：采用先进的能量转换技术和控制技术，减少能量损耗，提高设备的能源利用率。
2.智能控制：结合物联网技术和人工智能等技术，实现设备的智能控制和监测，提高设备的运行效率和可靠性。
3.可维护性设计：考虑到设备维护的便捷性，采用模块化设计和易于更换的零部件，减少维护时间和成本。
4.故障诊断：引入故障诊断技术，及时发现和排除设备故障，提高设备的可靠性和运行效率。
总结起来，电力行业的电力设备设计与选型是一个综合性的任务，需要综合考虑电力系统的需求、安全性、可靠性和经济性等因素，通过需求分析、设备比较、设备测试和供应商选择等方法，选择合适的电力设备。
电厂辅机及附属设备选型方法
电厂辅机及附属设备选型方法作者：张智荣王箭来源：《科技创新与应用》2014年第35期摘要：随着国民经济的迅速发展，火力发电厂的大容量机组在不断增加，电厂耗煤量也在急剧增长，这就对输煤系统中的输煤设备提出了改善机械性能和加大生产出力的要求。
碎煤机是输煤系统中的关键设备之一，原煤经它破碎后转入磨煤制粉系统。
文章结合临沂发电厂碎煤机选型实例，给出了碎煤机及其附属驱动设备的选型方法，使电厂能有效率高、节能、安全、可靠的碎煤机选用。
关键词：电厂；碎煤机；驱动设备1 工程概况1.1 工程简介华能临沂发电有限公司位于山东临沂市罗庄区盛庄办事处，该厂现有装机容量为4×140MW燃煤发电机组，实现了对临沂市部分工业用户和采暖用户的供热。
本期工程拟建设2×350MW超临界燃煤机组，由华能山东发电有限公司投资建设。
1.2 厂址位置华能临沂发电有限公司位于临沂市以南约3km处，厂址北靠大菜园村，东隔出线走廊为许家冲村，西靠盛能游乐园，南侧为农田及果园。
本期工程位于厂区扩建端。
1.3 煤源及煤质资料（1）煤源。
本期工程需燃煤约166.43×104t/a，拟燃用山西焦煤集团公司霍州矿务局4个煤矿的煤。
（2）煤质。
本工程的煤质资料如下：1.4 工程自然条件及气象条件（1）自然条件。
扩建厂区地形平坦，自然地面高程一般在63.20～63.90m（黄海高程，下同）之间，地貌成因类型为冲积平原，地貌类型为微倾斜平地。
（2）气象条件。
临沂市属温带季风区大陆性气候，具有四季分明，雨量充沛，光照充足，无霜期长的气候特点。
2 设计和运行条件（1）煤种：山西焦煤集团公司霍州矿务局4个煤矿的煤。
（2）粒度：≤300mm。
（3）设备出力：500t/h。
3 碎煤机选型及技术参数3.1 机器型号HCSC5生产率（百吨/小时）；超重型“超”拼音首字；碎煤机“碎”拼音首字；环锤式“环锤”汉语拼音首字。
3.2 技术参数根据生产率500t/h的要求，机器入料块度一般不大于400mm，出料粒度不大于25mm，根据已有的系列产品类比，转子直径选用900mm，转子工作长度选用1180mm，环锤选用标准环锤。
主要辅机设备的选型及运行范本
主要辅机设备的选型及运行范本辅机设备是指在生产过程中为主要设备提供支持的设备，主要用于辅助操作、提高生产效率和产品质量。
辅机设备的选型和运行范本对于生产线的顺利运行至关重要。
下面将根据实际情况，介绍主要辅机设备的选型和运行范本。
一、输送设备1.1 选型输送设备主要用于物料的输送和运输，如皮带输送机、滚筒输送机等。
在选型时，应根据物料的性质、输送量和输送距离等因素进行综合考虑。
对于大量物料的输送，可以选择输送量大、功耗低的设备；对于长距离输送，应选择输送距离较长的设备。
1.2 运行范本在运行过程中，应定期检查输送设备的胶带、轮胎等部件的磨损情况，并及时更换。
此外，还需定期对输送设备进行润滑保养，以确保设备的正常运行。
二、包装设备2.1 选型包装设备的选型主要考虑物料的形态和包装要求，如包装规格、包装速度等。
此外，还需考虑设备的稳定性、可靠性和维修保养的方便性等因素。
常见的包装设备有自动包装机、封箱机等。
2.2 运行范本在运行过程中，应定期对设备进行检查和维护，清除包装材料的堆积和残留，保持设备的清洁和顺畅。
另外，还需注意包装材料的供应和质量，以保证包装的质量和效果。
三、检测设备3.1 选型检测设备主要用于对产品进行质量检测和检验，以确保产品符合标准和要求。
在选型时，应根据产品的特点和质量要求，选择合适的检测方法和设备。
常见的检测设备有金属探测机、成像检测机等。
3.2 运行范本在运行过程中，应根据实际情况制定相应的操作规范和检测方案，并进行定期的维护和校准。
另外，还需培训操作人员，提高其操作技能和质量意识。
四、清洁设备4.1 选型清洁设备主要用于清洁生产设备和工作环境，确保生产的卫生和安全。
在选型时，应考虑清洁设备的清洁效果、洗涤剂的使用量和节能性能等因素。
常见的清洁设备有高压清洗机、吸尘器等。
4.2 运行范本在运行过程中，应根据生产计划和实际情况制定清洁方案，并进行定期的清洁和维护。
此外，还需培训清洁人员，提高其操作技能和工作效率。
主要辅机设备的选型及运行范文
主要辅机设备的选型及运行范文辅助机设备的选型和运行是一个重要的决策过程，它直接影响到企业的生产效率和产品质量。
在进行选型和运行方面，需要综合考虑设备的功能、性能、可靠性、价格和运营成本等因素。
本文将介绍辅助机设备选型和运行的相关内容。
一、设备选型辅助机设备的选型应根据企业的生产需求和产品特点来确定。
以下是几个常见的辅助机设备选型参考：1. 照明设备：在选择照明设备时，应考虑到生产场所的光照需求和照明设备的节能性能。
常用的照明设备包括LED灯、节能灯等。
2. 通风设备：通风设备可用于提供良好的空气质量和环境温度。
通风设备的选型应考虑到生产场所的面积、气流要求和噪音控制等因素。
常用的通风设备包括风机、排风扇等。
3. 温控设备：温控设备用于保持生产环境的恒定温度，以确保产品质量。
温控设备的选型应根据生产工艺要求和环境温度波动范围确定。
常用的温控设备包括温度控制器、恒温器等。
4. 压缩空气设备：压缩空气是生产中常用的动力源，用于驱动气动工具和设备。
选择压缩空气设备时，应考虑到气流需求、工作压力和能源效率等因素。
常用的压缩空气设备包括压缩机、干燥器等。
5. 水处理设备：水处理设备用于处理生产过程中产生的废水，以满足环保要求。
选择水处理设备时，应考虑到废水的性质、处理效果和处理成本等因素。
常用的水处理设备包括污水处理设备、过滤器等。
二、设备运行设备运行是指辅助机设备的正常使用和维护管理。
以下是几个常见的设备运行方面的注意事项：1. 正确操作：运行设备时，操作人员应按照设备的操作手册进行操作，确保设备的正确使用。
操作人员应受过相应的培训，具备相关的操作技能。
2. 定期维护：设备在运行过程中需要进行定期的维护保养，以确保设备的良好状态和可靠性。
维护工作包括清洁设备、更换易损件、检查设备的性能等。
3. 故障处理：设备在运行过程中可能会出现故障，操作人员应及时处理故障，以减少生产停机时间和影响。
故障处理包括排除故障原因、修复故障设备、测试设备性能等。
电力行业中的供电电力设备选型与配置
电力行业中的供电电力设备选型与配置随着社会的不断发展和科技的进步，电力行业逐渐成为国民经济中的重要支柱，供电电力设备的选型与配置对于保障电力供应的可靠性和高效性具有至关重要的意义。
本文将从供电电力设备选型与配置的原则、方法以及应注意的问题等方面进行探讨，以期为电力行业提供参考和指导。
一、供电电力设备选型的原则在进行供电电力设备选型时，需要遵循以下原则：1. 技术先进性原则：选择具备先进技术和稳定性能的设备，以确保供电系统的高效运行和可靠性。
2. 经济性原则：在技术指标相当的情况下，选择成本较低、能耗较少的设备，以提高供电的经济效益。
3. 适应性原则：根据供电系统的具体情况，选型的设备应能够适应该系统的负荷特性和环境要求，提供稳定可靠的电力供应。
二、供电电力设备选型的方法在进行供电电力设备选型时，可以从以下几个方面进行综合考虑：1. 设备的性能和质量：通过对比不同供应商的设备性能指标和产品质量，选择性能优越、质量可靠的设备。
2. 设备的可靠性：参考设备的运行实践和用户评价，了解设备的可靠性和维修保养情况，选择具备较高可靠性的设备。
3. 设备的环境适应性：根据供电系统所在环境的特点，选型设备的环境适应能力，确保设备在各种恶劣条件下仍能正常运行。
4. 设备的可扩展性：考虑供电系统未来的扩展需求，选用具有可扩展性的设备，以便在发展和升级中能够满足新的需求。
5. 设备的能效特性：选择能效较高的设备，以减少能源消耗并提高供电系统的能源利用率。
三、供电电力设备配置的考虑因素供电电力设备的配置需要综合考虑以下几个因素：1. 负荷需求：根据供电系统的负荷需求和用电特点，合理配置设备容量和数量，以满足负荷的需求。
2. 供电可靠性：通过合理配置主备设备和减少单点故障，提高供电系统的可靠性，确保供电的连续性。
3. 设备的互换性：在设备配置中考虑设备的互换性，以便在一个设备发生故障时能够快速替换和恢复供电。
4. 节能减排：根据设备的能效特性，选择节能的设备并合理配置，以减少能源消耗和环境污染。
2022年火力发电厂燃料设备及其他辅机设备系统设计选型要求
2022年火力发电厂燃料设备及其他辅机设备系统设计选型要求一、燃料设备及系统设计选型1.燃煤企业燃料系统应进行综合优化设计，在保证安全、可靠的前提下，应尽量减少运距和转运环节，以降低耗电率。
当条件允许时，厂内输送系统应具有从卸煤装置直通煤仓间的功能，避免所有来煤必须经过煤场二次转运。
2.燃煤企业卸煤设施设计时宜留有适当的裕度。
3.贮煤设施的型式及设计容量应综合厂外运输方式、运距、气象条件、煤种等因素确定。
对多雨地区(年平均降雨量大于等于1000mm)宜设置干煤贮存设施(干煤棚)。
4.燃料设计中应考虑配煤掺烧的要求。
5.输煤系统中应设置筛、碎设备(或预留装设的位置)，筛碎后的燃煤粒度应符合入炉煤采样装置要求。
对于循环流化床锅炉，当输煤系统中一级破碎不能满足要求时，应设置两级破碎。
6.输煤系统中的煤斗、落煤管设计应符合DL/T 5145的要求，并考虑配备必要的防堵煤装置。
7.基层企业应装设入厂煤和入炉煤的计量装置，并应配备适宜的校验装置，建议配备实物校验装置。
8.基层企业应装设入厂煤和入炉煤的机械取样装置。
二、其他辅机设备及系统设计选型1.燃煤火电发电机组在设计时，应设置足够的热力试验测点(可参照附录D)，以保证机组热力性能试验数据的完整、可靠。
设计联络会期间，性能考核试验单位应及时提出有关性能试验所需条件的各项技术要求，并由项目建设单位负责组织落实。
2.火电机组设计阶段应进行保温设计，保温层结构及材料选择应符合DL/T 5072的要求。
3.空压机室宜全厂集中设置，应优先选用大容量空压机。
4.为满足日常节能检测的要求，应安装飞灰取样器。
5.蒸汽门、减温水调门、疏水阀门等阀门应选用质量过关的产品，防止热力系统内漏、外漏。
热力系统主要疏、放水（汽）阀门及减温水调门设计时应在阀门后设置温度测点，以有效监视内漏情况。
6.热力、烟风等系统的管道应经过优化设计，合理布置(如适当增大管径、缩短长度、减少弯头、尽量采用大曲率半径弯管和斜三通等)和选择流速，烟风系统管道宜选用圆形管道，以降低阻力、提高机组经济性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

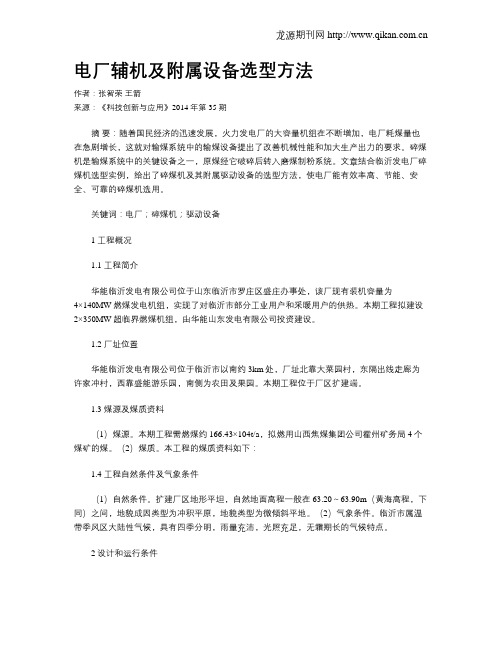

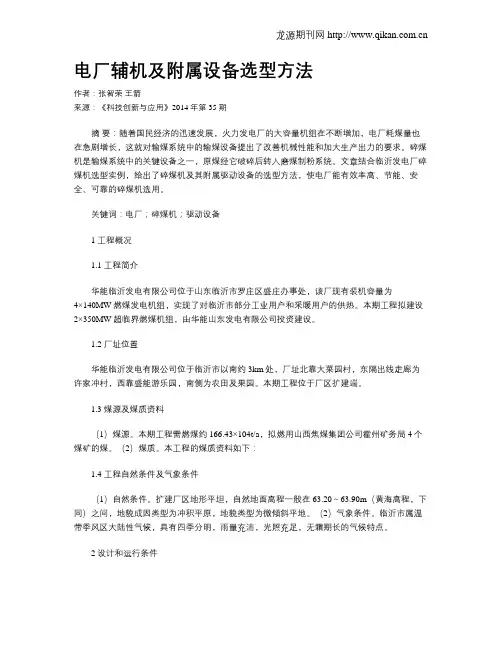

电厂辅机及附属设备选型方法
随着国民经济的迅速发展，火力发电厂的大容量机组在不断增加，电厂耗煤量也在急剧增长，这就对输煤系统中的输煤设备提出了改善机械性能和加大生产出力的要求。
碎煤机是输煤系统中的关键设备之一，原煤经它破碎后转入磨煤制粉系统。
文章结合临沂发电厂碎煤机选型实例，给出了碎煤机及其附属驱动设备的选型方法，使电厂能有效率高、节能、安全、可靠的碎煤机选用。
标签：电厂；碎煤机；驱动设备
1 工程概况
1.1 工程简介
华能临沂发电有限公司位于山东临沂市罗庄区盛庄办事处，该厂现有装机容量为4×140MW燃煤发电机组，实现了对临沂市部分工业用户和采暖用户的供热。
本期工程拟建设2×350MW超临界燃煤机组，由华能山东发电有限公司投资建设。
1.2 厂址位置
华能临沂发电有限公司位于临沂市以南约3km处，厂址北靠大菜园村，东隔出线走廊为许家冲村，西靠盛能游乐园，南侧为农田及果园。
本期工程位于厂区扩建端。
1.3 煤源及煤质资料
（1）煤源。
本期工程需燃煤约166.43×104t/a，拟燃用山西焦煤集团公司霍州矿务局4个煤矿的煤。
（2）煤质。
本工程的煤质资料如下：
1.4 工程自然条件及气象条件
（1）自然条件。
扩建厂区地形平坦，自然地面高程一般在63.20～63.90m （黄海高程，下同）之间，地貌成因类型为冲积平原，地貌类型为微倾斜平地。
（2）气象条件。
临沂市属温带季风区大陆性气候，具有四季分明，雨量充沛，光照充足，无霜期长的气候特点。
2 设计和运行条件
（1）煤种：山西焦煤集团公司霍州矿务局4个煤矿的煤。
（2）粒度：≤300mm。
（3）设备出力：500t/h。
3 碎煤机选型及技术参数
3.1 机器型号
HCSC5
生产率（百吨/小时）；超重型“超”拼音首字；碎煤机“碎”拼音首字；环锤式“环锤”汉语拼音首字。
3.2 技术参数
根据生产率500t/h的要求，机器入料块度一般不大于400mm，出料粒度不大于25mm，根据已有的系列产品类比，转子直径选用900mm，转子工作长度选用1180mm，环锤选用标准环锤。
4 碎煤机工作原理
从输煤皮带运来的原煤，均匀进入碎煤机破碎腔后，首先受到高速旋转的环锤的冲击而被初碎，初碎的煤高速冲向碎煤板和筛板后再次被撞碎，同时煤块之间也相互撞击，落到筛板及环锤之间时又受到环锤的剪切，滚碾和研磨等作用被粉碎到规定的粒度，而后从筛板栅孔中排出，而少量不能被破碎的物料如铁块，木块等杂物，在离心力的作用下，经拨料板被抛到除铁室内而后定期清除。
5 碎煤机结构（如图1、图2、图3）
5.1 机体
机体包括下机体、后机盖、中间机体、前机盖四大部分，全部采用钢板焊接结构。
下机体用来支撑，具有良好的刚性，在其支撑面上开有密封槽。
中间机体垂直法兰也开有密封槽，内镶密封胶条。
四部分用螺栓、螺母连接。
前后机体与下机体采用铰链轴连接，便于启闭回转。
5.2 转子
在主轴上装有1组平键，2个圆盘、十字交错的数个摇臂和2个隔套，由2个锁紧螺母将其紧固，且以止动块焊接放松。
4根环轴上装者顺序排列的齿环锤和圆环锤，用挡盖螺栓及弹簧垫圈限位。
主轴两端装有英国COOPER轴承，内圈以圆螺母及止动垫紧固，出轴端的轴承外圈用稳定环轴向紧固，非出轴端的轴承外圈可轴向游动，轴承径向采用迷宫式密封，详见图4。
5.3 筛板架
参考图1，筛板架部件的架体为焊接结构，用轴悬挂在后机盖支座内，通过铰链轴与同步调节器连接。
5.4 同步调节器
参考图1、图5，筛板间隙的调节是通过左右对称的两套蜗轮蜗杆减速装置实现的。
用连接轴、套筒、弹性销将其连接在一起进行同步调节。
调整垫片是用于筛板间隙的调节和承受撞击力的。
5.5 启闭液压系统
该系统由一套液压站、各种管路、控制元件（换向阀）及执行元件（油缸）等组成。
为检修方便，前后机盖各配有两个油缸，但是前后机盖不可同时打开。
液压系统在非工作状态时，快速接头应有防尘保护措施。
液压站包括电动机、爪式联轴器、齿轮泵、进回油管，粗、精滤油器、溢流阀、换向阀、节流阀、滤清器、信号灯、压力表、油箱等元件。
5.6 传动方式
采用YKK系列三相异步电动机通过液力偶合器与环锤式碎煤机连接，能够对碎煤机及电动机起到过载保护作用。
与通常传动方式相比，该系统可使电机的配备功率减少，达到节约投资降低能耗的目的。
6电动机选用
型号：YKK400-6；额定功率：250kW；额定电压：6000V；额定电流：32A。
7 液力偶合器选用
应用液力偶合器传动的优越性：（1）确保电机不发生失效和闷车。
（2）能使电动机在足载情况下起动，改善了加速性能，减少了起动时间，提高了起动能力。
（3）能隔离扭振，减少冲击和振动，对碎煤机和电机起到动力过载保护作用。
液力偶合器参数如下：
型号：85P K-2N-AB-8M（威卡）；输入转速：990r/min；传递功率范围：170～330kW；过载系数：2～2.5；过热保护：WBQ-II温升报警装置；效率：96%；质量：350kg。
8 滚动轴承的选用
选用英国COOPER轴承，优点：易安装，更好适应工作环境。
型号为：02BCPN150MMGR（自由端）、02BCPN150MMEX BP（固定端）。
9 技术参数的选定
根据上述计算将计算和选型结果列表见表1。
10 配套软连接、偶合器防护罩、支架、电机支座的选定
根据土建及实际需要，设计正确尺寸的软连接、防护罩、支架、斜铁及电机支座。
11 结束语
通过对临沂发电厂碎煤机选型实例，给出了碎煤机及其附属驱动设备的选型方法，使电厂能有效率高、节能、安全、可靠的碎煤机选用。
王箭（1971，11-），中国能源建设集团山西电力设备厂，工程师。
