配电网合环操作的研究

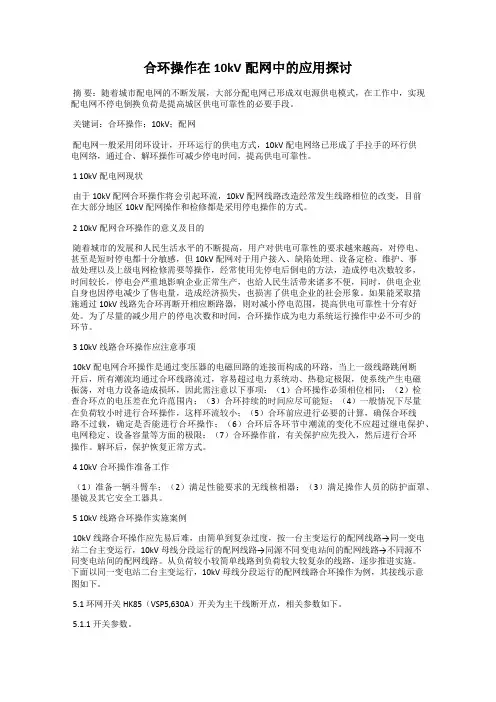

合环操作在10kV配网中的应用探讨
合环操作在10kV配网中的应用探讨摘要：随着城市配电网的不断发展，大部分配电网已形成双电源供电模式，在工作中，实现配电网不停电倒换负荷是提高城区供电可靠性的必要手段。
关键词：合环操作；10kV；配网配电网一般采用闭环设计，开环运行的供电方式，10kV配电网络已形成了手拉手的环行供电网络，通过合、解环操作可减少停电时间，提高供电可靠性。
1 10kV配电网现状由于10kV配网合环操作将会引起环流，10kV配网线路改造经常发生线路相位的改变，目前在大部分地区10kV配网操作和检修都是采用停电操作的方式。
2 10kV配网合环操作的意义及目的随着城市的发展和人民生活水平的不断提高，用户对供电可靠性的要求越来越高，对停电、甚至是短时停电都十分敏感，但10kV配网对于用户接入、缺陷处理、设备定检、维护、事故处理以及上级电网检修需要等操作，经常使用先停电后倒电的方法，造成停电次数较多，时间较长，停电会严重地影响企业正常生产，也给人民生活带来诸多不便，同时，供电企业自身也因停电减少了售电量，造成经济损失，也损害了供电企业的社会形象。
如果能采取措施通过10kV线路先合环再断开相应断路器，则对减小停电范围，提高供电可靠性十分有好处。
为了尽量的减少用户的停电次数和时间，合环操作成为电力系统运行操作中必不可少的环节。
3 10kV线路合环操作应注意事项10kV配电网合环操作是通过变压器的电磁回路的连接而构成的环路，当上一级线路跳闸断开后，所有潮流均通过合环线路流过，容易超过电力系统动、热稳定极限，使系统产生电磁振荡，对电力设备造成损坏，因此需注意以下事项：（1）合环操作必须相位相同；（2）检查合环点的电压差在允许范围内；（3）合环持续的时间应尽可能短；（4）一般情况下尽量在负荷较小时进行合环操作，这样环流较小；（5）合环前应进行必要的计算，确保合环线路不过载，确定是否能进行合环操作；（6）合环后各环节中潮流的变化不应超过继电保护、电网稳定、设备容量等方面的极限；（7）合环操作前，有关保护应先投入，然后进行合环操作。
配电网合环操作在煤矿的研究应用及指导意义
配电网合环操作在煤矿的研究应用及指导意义摘要：在配电网进行线路检修或倒负荷时，为使双回路负荷不间断运行，通常会进行合环操作，操作时合环电流的大小直接影响到合环操作的成功与否。
本文首先对合环操作的潜在危险以及合环模式的分类做了简单的介绍，之后对影响合环电流大小的因素做了分析，最后运用并联分流原理，通过建立辅助并联回路分流来减小流经双回路负荷的环流，保证双回路负荷连续可靠运行的双回路合环、解环操作的环流转移合环操作法，对双回路负荷的调度管理工作具有一定的实际借鉴意义。
关键字：配电网合环合环电流环流转移双回路负荷引言为保证煤矿井下负荷（带局扇）、主抽风机等重要负荷的连续、可靠用电，工广变电所通常采用两路来自不同变压器的线路给这些负荷供电，一般称此类负荷为双回路负荷。
配电网最大的特点即闭环结构，开环运行的供电方式。
在正常情况下，为保证配电网的辐射状运行结构，联络开关一般开断运行。
电网调度通常采用停电调度和合环调度两种调度方式进行双回路负荷的倒电调度管理。
合环调度方式能够保证双回路负荷倒电过程中的连续供电，而停电调度方式必然造成负荷的短时停电，无论从安全角度出发，还是考虑矿井自身经济效益，都要求电网调度采用合环调度方式进行双回路负荷倒电调度管理。
一、合环操作的潜在危险线路检修或倒负荷时，要保证双回路负荷不停电而连续运行，可通过合环操作来实现，这样虽然提高了配电网的可靠性和灵活性，同时也会对整个配电网的稳定运行造成潜在的危险。
首先，配电网通过联络开关进行合环时，如果合环点电压差不是很大，正常情况下，通过环路的电流也不是很大，但是当系统出现故障时，比如遭到雷击或短路时，出现不平衡的运行状况，特别是其中一个回路由于事故跳闸，退出运行时，联络开关可能有较大的潮流通过，可能造成保护动作，从而造成大面积停电事故，造成无法弥补的社会及经济损失。
其次，配电网通过联络开关进行合环时，如果合环点电压差较大，那么合环操作将会导致环路产生很大的稳态电流和暂态冲击电流，暂态冲击电流可能引起电流速断保护动作，稳态电流可能引起过流保护动作，均会使开关跳闸，从而造成大面积停电事故。
毕业论文例文-配电网合环运行的影响因素及运行原则探究
顾春凤摘要：随着经济的快速开展，对提高城市配电网的供电牢靠性和电能质量也提出了更高的请求，配电网双向供电和多电源供电的供电形式日趋增多，合环操作也日趋频繁。
但在合环操作时合环瞬间将发生较大年夜的冲击电流，动摇后电网中异样能够发生较大年夜环流，这些现象都将直接影响到电网的平安动摇运转。
文章对电网合环运转的影响要素及运转准绳停止了寻找，以便更好的做好配电网的相干设计任务。
关键词：配电网；合环运转；准绳市配电收集中线路的走向和配电装备和用户的散布具有清晰的天文特点。
因地区和配电装备比拟集中，城市配电收集与其他中央交叉逾越较多，为提高供电牢靠性，除建立牢靠的电源点外，配电收集的经常使用结构多采取环型收集，或许是双端电源环网及多电源供电收集，行将本来自力的辐射式配电网修改成运转灵敏的链式配电网。
配电系统带电合环是指某两个变电站的高压母线各带一段配电线路，而线路之间经过联系开关联系。
正常时，联系开关断开，两个站的母线辨别带各自的配电线路；当个中某一个站所带配电线路的出线开关需求检验或有其他突发工作时，待缺点消弭后应先合上联系开关，再断开该站出线开关，经过另外一个站的高压母线带上两段配电线路负荷的总过程。
如许操作增加了用户的停电时间，完成了不连续供电。
1 影响配电网合环的要素1.1 合环电流发生启事配电收集停止合环操作时，合环线路两侧电源通俗处于排列运转形状，但它们的下级电源应当是并列的。
经总结，10kV配电网合环电流发生启事以下：（1）合环开关两侧变电所10kV 母线的电压差（数值差、相位差）发生环流。
（2）因为合环开关两侧变电所10kV母线对系统的短路阻抗分歧发生环流。
配电网馈线间停止合环操作时，肯定要经历一个暂态过程。
这是因为断路器闭合前合环两侧存在电压差ΔU≠0，而当断路器闭应时，两头的电压差突然爆发变更，合环断路器两侧电压突然变成大年夜小相等，相角差为0，也即ΔU≠0，这肯定惹起环内各个节点电压大年夜小和角度的响应变更，连接于环上节点发电机的电势和角度也将发生变更。
配电网合环操作与继电保护的配合研究
配电网合环操作与继电保护的配合研究本文结合继电保护的实际配置情况，研究了继电保护受配网合环操作合环电流的影响，提出了继电保护与合环操作的配合有效的策略，为指导电网实际合环操作具有重要的意义。
标签：配电网;继电保护;合环操作0 前言随着城乡配电网的供电结构的不断发展，城乡10kV 配电网络正在不断完善，大部分的10kV馈线可互相转供，为合环操作奠定了网架基础。
合环运行能够避免倒闸操作造成的短时停电。
提高供电的可靠性与连续性。
通过不停电的合环操作来完成倒闸，实现企业与用户对电能需求的双赢局面。
合环操作在解决10kV 配电网设备多，设备缺陷可能转变为设备事故，减少停电时间提高经济效益的同时，也会影响到线路上加装的继电保护。
国外配电网线路线上有成熟的合环保护系统。
而国内是先有线路及保护系统，后来发展成环网结构。
而继电保护与合环操作的配合有时会被忽略。
3 继电保护与合环操作的配合在电力系统中，为了合环操作的成功率，往往忽视了继电保护的要求。
合环操作时引起保护使断路器动作，扩大了停电范围。
为了保证电力系统供电的可靠连续性，降低潜在的风险。
合环操作时，以继电保护为首要目标，电网进行的合环操作必须满足线路上装设的继电保护的要求，即合环操作处于从属地位。
此时线路加装的继电保护的定值不需要修改、其投入或退出等也不用改变，而让合环操作去相应的调整，包括合环前的负荷调整、合环时间的选择、合环前的其它线路投/退配合、合环地点选择、是否合环操作、合环操作需满足条件等。
继电保护装置与合环操作进行相应的合理配合，首先能减少线路故障继电保护动作带来的损失，其次能减少合环操作带来的问题，再次对于误操作事故有一定的纠正作用。
4 结论在电网内部，合环操作绝大多数情况下，不会造成继电保护装置误动作。
但随着城乡电网线路结构的不断变化发展，负荷的增加，仍然有必要结合电网实际，配电网合环操作与继电保护的适当的配合，指导城乡地区电网的合环操作，减小合环时发生故障的风险，本研究对工程实际具有重要的价值。

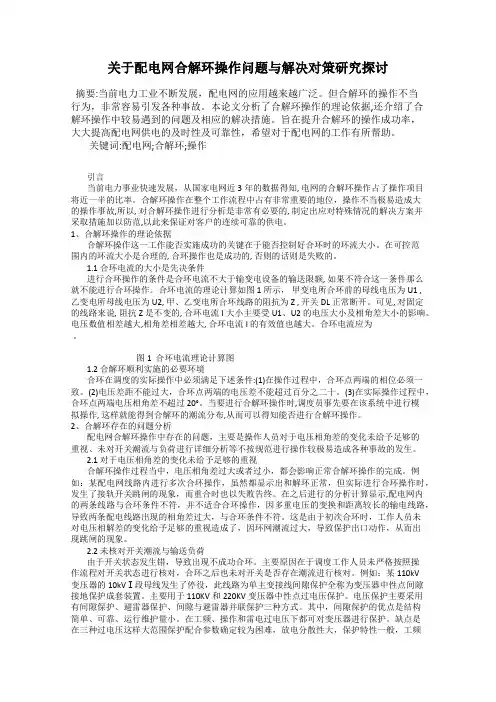

关于配电网合解环操作问题与解决对策研究探讨
关于配电网合解环操作问题与解决对策研究探讨摘要:当前电力工业不断发展，配电网的应用越来越广泛。
但合解环的操作不当行为，非常容易引发各种事故。
本论文分析了合解环操作的理论依据,还介绍了合解环操作中较易遇到的问题及相应的解决措施。
旨在提升合解环的操作成功率，大大提高配电网供电的及时性及可靠性，希望对于配电网的工作有所帮助。
关键词:配电网;合解环;操作引言当前电力事业快速发展，从国家电网近3年的数据得知, 电网的合解环操作占了操作项目将近一半的比率。
合解环操作在整个工作流程中占有非常重要的地位，操作不当极易造成大的操作事故,所以, 对合解环操作进行分析是非常有必要的, 制定出应对特殊情况的解决方案并采取措施加以防范,以此来保证对客户的连续可靠的供电。
1、合解环操作的理论依据合解环操作这一工作能否实施成功的关键在于能否控制好合环时的环流大小。
在可控范围内的环流大小是合理的, 合环操作也是成功的, 否则的话则是失败的。
1.1 合环电流的大小是先决条件进行合环操作的条件是合环电流不大于输变电设备的输送限额, 如果不符合这一条件那么就不能进行合环操作。
合环电流的理论计算如图1 所示，甲变电所合环前的母线电压为U1 ,乙变电所母线电压为U2, 甲、乙变电所合环线路的阻抗为Z , 开关DL 正常断开。
可见, 对固定的线路来说, 阻抗Z 是不变的, 合环电流I 大小主要受U1、U2 的电压大小及相角差大小的影响。
电压数值相差越大,相角差相差越大, 合环电流I 的有效值也越大。
合环电流应为。
图1 合环电流理论计算图1.2 合解环顺利实施的必要环境合环在调度的实际操作中必须满足下述条件:(1)在操作过程中，合环点两端的相位必须一致。
(2)电压差距不能过大，合环点两端的电压差不能超过百分之二十。
(3)在实际操作过程中，合环点两端电压相角差不超过20°。
当要进行合解环操作时,调度员事先要在该系统中进行模拟操作, 这样就能得到合解环的潮流分布,从而可以得知能否进行合解环操作。
10kV配电网合环倒路的研究
１ 配 电 网合 环 潮 流 分 析
对 于配 电 网的合 环所 造 成 的弱 电磁 环 网 ， 可 等效成 两端 电压 大小 不 等 、 相位 不 同的 两 端供 电 网络 。 由文献 ［ １ ］ 可知 ， 对 于两 端供 电 网络 ， 可 等 值于 回路 电压不 为零 的单一 环 网 ， 如图 １ 所示 。
ｔ ｏ ｉ ｍｐ ｌ ｅ ｍｅ ｎ ｔ ｌ ｏ ｏ ｐ ｃ ｌ ｏ ｓ ｉ ｎ ｇ ｏ ｐ ｅ ｒ ａ ｔ ｉ ｏ ｎ ｂ ｅ ｔ ｗｅ ｅ ｎ ｔ ｗｏ ｓ ｕ ｂ ｓ ｔ ａ ｔ ｉ ｏ ｎ １ ０ ｋ Ｖ ｌ ｉ ｎ ｅ ｉ ｎ ｔ ｈ ｉ ｓ ｐ ａ ｐ ｅ ｒ ． Ｋｅ ｙ ｗｏ ｒ ｄ ｓ： １ ０ ｋ Ｖ ｄ ｉ ｓ ｔ ｒ ｉ ｂ ｕ ｔ ｉ ｏ ｎ ｎ ｅ ｔ ｗｏ ｒ ｋ； ｌ ｏ ｏ ｐ ｃ ｌ ｏ ｓ ｉ ｎ ｇ ； ｌ ｏ ｏ ｐ ｃ ｕ ｒ ｒ ｅ ｎ ｔ
１ ０
华 北 电 力 技 术
ＮＯ ＲＴ Ｈ Ｃ ＨＩ ＮＡ Ｅ Ｌ Ｅ Ｃ Ｔ ＲＩ Ｃ Ｐ ＯＷＥ Ｒ

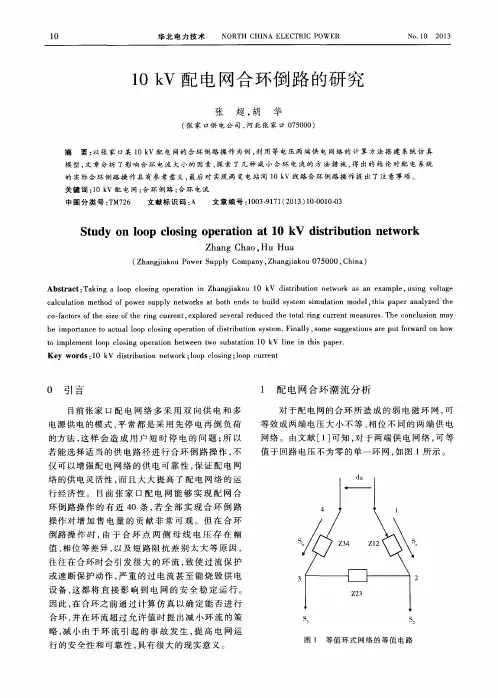

１ ０ ｋ Ｖ配 电 网合 环 倒 路 的研 究
张 超 ， 胡 华
（ 张 家 口供 电 公 司 ， 河北张 家口 ０ ７ ５ ０ ０ ０）
摘 要 ： 以张家口某 １ Ｏ ｋ ｖ 配 电 网的 合 环 倒 路操 作 为 例 ， 利 用等 电压 两端 供 电 网络 的 计 算 方 法搭 建 系统 仿 真 模型 ， 文 章 分析 了 影 响合 环 电 流 大 小 的 因 素 ， 探 索 了几 种 减 小合 环 电流 的 方 法 措 施 ， 得 出的 结 论 对 配 电 系 统 的 实 际合 环 倒 路 操 作 具 有 参 考 意 义 ， 最后 对 实现 两 变 电站 间 １ ０ ｋ Ｖ 线 路 合 环 倒路 操 作提 出 了注 意 事 项 。
配电网合环调控策略研究
配电网合环调控策略研究【摘要】配电网是现代城市中不可或缺的基础设施，合环调控是提高配电网运行效率和稳定性的重要手段。
本文从配电网合环调控策略研究的角度出发，探讨了该领域的研究背景和意义。
在分析了合环调控技术、配电网调控需求，并提出了合环调控策略优化的方法。
通过实践案例展示了不同情境下合环调控策略的应用效果。
结论部分对配电网合环调控策略进行总结，并对未来研究方向进行展望。
本文通过系统探讨配电网合环调控策略，旨在为提升配电网运行效率提供理论支持和实践指导，从而推动配电网领域的进一步发展。
【关键词】配电网，合环调控，策略研究，研究背景，研究意义，技术研究，调控需求分析，策略优化，实践案例，总结，展望未来研究方向1. 引言1.1 研究背景配电网是电力系统的最末端，是连接电力生产和配电设备的重要环节。
随着我国经济的快速发展和城市化进程的加速推进，配电网的规模不断扩大，负荷需求也日益增加。
传统的配电网结构已经不能满足当前的需求，存在着供电可靠性低、经济性差、安全性差等问题。
为了解决这些问题，人们提出了配电网合环调控策略。
通过合理控制配电网中各个环网的运行状态，实现电力供应的可靠性和经济性的提高。
合环调控策略是一种新型的配电网调控方法，可以有效地提高配电网的运行效率，降低运行成本，提高供电可靠性，满足用户对电力质量的要求。
研究配电网合环调控策略具有重要的理论和实践意义。
通过深入研究配电网合环调控技术，分析配电网调控需求，优化合环调控策略，可以为配电网的安全稳定运行提供技术支持，促进我国电力系统的发展和进步。
1.2 研究意义配电网合环调控策略研究的意义在于提高配电网系统的运行效率和可靠性，解决供电短缺和质量问题，推动清洁能源的大规模应用，促进能源互联网的发展，降低能源消耗和碳排放，实现能源的可持续利用。
通过该研究，可以有效提高电力系统的调度和管理水平，减少系统的损耗和故障，提高系统的供电能力和抗干扰能力，实现资源的优化配置和高效利用，提升系统的经济性和环保性。
浅谈配电网合环操作
首先 ， 配电 网通过联 络开关进行合环 时 ， 如果合环 点电压差不 传统意义上 ， 配电网进行合 环操作 时通常都是靠调度员 的经验 是很 大 ， 正常情况下 ， 通过环路 的电流也不 是很 大 ， 但是 当系统 出现 或大致估算 ， 如果是保守计算可能就会 造成 本可以安全合环倒 电而 故障时 ， 比如遭到雷击或短路时 ， 出现不平衡 的运行状 况 ， 特别是其 不采用 ， 从而降低供电可靠性并且增加操作人员 负担 。如果是估算 中一 个 回路 由于事故跳 闸 ， 退 出运行 时 ， 联络 开关 可能有较 大的潮 值过小 ，实 际值 超过过流或速断保护值 时就会造成大 面积停 电事 流通过 ， 可能造成保护动作 ， 从而造成 大面积停 电事 故 ， 造成无法弥 故 。 为解决这一两难 的情况 ， 根据合环操作的模 式优劣 比较 。 本文提 补 的社会及经济损失 。 出了环流转移合环操作法。 其次 ， 配 电网通过联络开关 进行合环 时 ， 如果 合环点 电压差较 环流转移 的基本原理 ： 并联分流原理 。 当两个不 同系统间只有 １ 大， 那 么合环操作将会导致环路 产生很大的稳 态电流和暂态冲击电 个 回路即 目标 回路 合环 时 ， 其环流为 Ｉ ； 当这两个不 同系统问的第 ２ 流， 暂态 冲击 电流可能引起 电流速断保护 动作 ， 稳 态电流可 能引起 个 回路即辅助 回路合 环时 ， 根据并 联分 流原理 ， 目标 回路 的环流将 过流保护动作 ， 均会使 开关跳 闸， 从 而造成大面积停 电事故。 按一定 比例分流到辅 助回路中 ， 使 目标 回路的环流大大 降低 ， 辅助 ２合环模式的分类 回路起到 了转移和限制 流经 日标 回路环流的作用 。 从合环点追溯 的上游 电源（ 追溯到 １ １ ０ ｋ Ｖ） 运行方式考虑 ， 配电 因上级线路进线开关设备额定容量大 ， 其继 电保护整定 也能承 网合 环操作 可分 为以下两种模式 ： 上游电源并列运行和分列运行。 受较大 的电流 ， 所以将上级线路作 为辅 助回路 ， 以谢桥矿 １ １ ０ Ｋ Ｖ变 以谢 桥矿 １ １ ０ Ｋ Ｖ变 电所 电网为例进行说明（ １ Ｉ Ｏ Ｋ Ｖ母线分列运 电所井下合环调度操作为例 ， 环流转移合 环操作 法的基 本操作顺序 行， １ １ ０ Ｋ Ｖ Ｉ段母线带 １ ＃ 、 ２ ＃主变和 １ １ ０ Ｋ ＶＩ １ 母线带 ３ ＃主变１ ： 为： （ １ ） 建立辅助 回路 ， 即进行 １ １ ０ Ｋ Ｖ变 电所 ６ Ｋ Ｖ Ｉ、 Ⅲ段 的合环操 ２ ． １上游 １ １ ０ Ｋ Ｖ母线分列运行的 ６ Ｋ Ｖ馈线合环 作 。（ ２ ） 实现 目标回路的合 环调度 ， 即进行井下双 回路的合环 、 解环 ６ Ｋ Ｖ合环点 １属于这种情况 ， １ １ ０ Ｋ Ｖ Ｉ 段母线 和 １ １ ０ Ｋ ＶＩ Ｉ 母线 操作 。 （ ３ ） 解除辅助 回路 ， 即进行 １ １ ０ Ｋ Ｖ变 电所 ６ Ｋ ＶＩ、 Ⅲ段 的解环 分列运行 ， 且分别 来 自 ２ ２ ０ Ｋ Ｖ张集变不 同的变压器。 操作 。 ２ ． ２上游 １ １ ０ Ｋ Ｖ母 线并 列运行 的 ６ Ｋ Ｖ馈线合环 ５ 配 电网 合 环 操作 的 时机 ６ Ｋ Ｖ合环点 ２属 于这种情况 ， １ Ｉ Ｏ Ｋ Ｖ Ｉ 段母线 和 １ Ｉ Ｏ Ｋ ＶＩ Ｉ 母线 从 合环操作 的潜 在危险及 影响合 环电流大小的 因素考虑 ， 合环 并列运行 ， 来 自２ ２ ０ Ｋ Ｖ张集变 同一 台变压器。 操作 的时机应要选择适 当 ， 一般在雷雨天气 ， 配 电网电压波动 ， 系统 合环点 电压差 的大小直接影响到合环 电流 的大小 ， 对于这两种 极不稳定 ， 以及配 电网负荷较大时应该尽量避免进行合 环操作 。 合环操作 ， 第一种危险性最大 ， 其上游电源为分列运行 ， 合环 点电压 结 束 语 差较大。第二种由于其 １ １ ０ ｋ Ｖ电源为并列运行 ， 其合环点电压差会 双 回路 负荷在倒 负荷或线路检修 时 ，通过 环流转移 合环操作 相对小一些。 法， 不仅 可以减少停 电时间 ， 提高供 电可靠性及连续性 ， 同时也避 免 ３影响合环电流的因素 了环流过大 ， 造成保护误动引起 大面积停 电事故 。对双 回路 负荷 的 根据理论公式 的形式 ， 即电流 ：电压 ／ 阻抗 ， 可 以看 出 ， 电流 的 调度管理工作具有一定 的实际借鉴意义 ， 对提 升配 电网调度精 细化 合环 电流大小取决于合环点 电压差 的大小 和环路 线路 阻抗 的大小 ， 管理及优质操作水平有一定的借鉴意义 。 即与合环点 电压差成正 比， 与环路线路阻抗成反 比。 环路线路阻抗大小包括母线阻抗 和变压器 阻抗 ， 二者一般均恒 定不变 ， 在此不做讨论 。 合环点 电压差具体 由电压 幅值差和 电压相角差 引起 ， 电压幅值 差和 电压相角差主要 由以下三方面的因素引起 。 ３ ． １合环点两侧变压器变 比及联结组别 的差异 线路合环操作即变压器的并列运行 ， 两个 变压 器变 比和联结组
10kV配电网合环操作的环流研究
ｃ ｉ ｒａｔ ａ ｏ ｆ ｉｇ ｃｏ ｉｇ ｌ ｏ ｐ ｒ ｔ ｎ ｉ ｐ ｏ ｏ ｅ ｎ ａ ｃ ｅｓ ｆ ｔ ｆ ｏ ｐ ｎ ｐ ｒ ｔ ｎ ｒｔ ｉ ｈ ｔ ｎ ｎ ｎ ｌ ｓｎ ｏ ｐ ｏ ｅ ａ ｉ ｓ ｒ ｐ ｓ ｄ ｔ ｅ ｈ ｎ ｅｔ ａ ｅｙ ｏ ｏ ｉ ｇ ｏ ｅ ａｉ ． ｅ ｃ ｉ ｏ ｏ ｈ ｌ ｏ
ｓｅ ｄｙ ｓａ ｅｃ ｒｅ ｔａ ｈｅｔａ ｉｎｔｃ ｒｅ ｔ Ｔｈ ａ ｃ ａｉ ｆｓｅ ｄ ｓａｅ ｃ ｒｅ ｔａ ｄ ａ ｉｎ ｕ ｒ ｎｔｉ ｏ ｍ ｕｌｔｄ． ｎ ａ ｄｉｉｎａ ｔ ａ — ｔｔ ｕ ｎ ｎｄｔ ｒ ｎｓｅ ｕ ｎ ． ｅｃ ｌｕｌｔｏｎ ｏ ｔａ ｙ—ｔ ｔ ｕｒ ｎ ｎ ｔ ｎｓｅ ｔｃ ｒｅ ｓｆ ｒ ｒ ａｅ Ａ ｄ ｔｏ ｌ
１ 言 ． 序
２ ０ 年是 广 东 电网 公 司创 先 年 ，提 高供 电 质 ０９ 量 是其 中重 要课 题 。配 网双 向供 电是提 高 可 靠性 和 电压 质量 的有 效措 施 ，合环 就 成 为更 经 常 的操 作 。而 合 环操 作 产生 的 环 流 ，单 凭 操作 人 员 的经 验 判断 ，无 法解 决 环流 冲击对 配 网的安 全运 行 的 影 响 。 因此 ，需 要 通过 潮 流 计算 对 合环 路 径 进行 分 析 ，才 可 以有 依据 地 对 配 网进 行 恰 当的调 整 ， 保证 用 电的连续性 ，减少停 电损 失 。 合 环 电流 是 稳 态 电流 与 暂态 电流 的叠 加 ，单
广 东 电网公 司肇 庆高要 供 电局
张 忠城
Ｇｕａ ｄ ｎ ｗｅ ｉ ｒ ｒ ｔｏ ａ ｑ ｎ ｏ ｏ Ｐｏ ｒＳｕ ｐ ｙ Ｂｕ ｅ ｕ Ｚｈ ｎｇＺｈ ｎ ｃ ｅ ｇ ｎｇ ｏ ｇ Ｐｏ ｒＧｒｄ Ｃｏ ｐｏ ａ ｉ ｎ Ｚｈ ｏ ｉ ｇ Ｇａ ｙａ ｗｅ ｐ ｌ ｒ ａ ａ ｏｇｈｎ
配电网合环操作的研究
配电网合环操作的研究厦门电业局龙娓莉刘文伟李义民摘要：在配电网进行线路检修或倒负荷时，通常会进行合环操作，其中判断合环电流是否越限是调度人员的一项重要任务。
本文首先对合环模式的分类做了简单的介绍，之后对合环电流的计算进行了详细的推导，并对合环电流计算影响较大的合环点电压差，等值阻抗的求解及系统等值模型的建立进行了详细的分析，并提出建立合环模版与配网自动化SCADA系统结合而形成合环操作决策系统。
关键词：配电网合环电流等值阻抗配网SCADA随着国民经济的发展，双向供电成为常用的供电模式[1]。
配电网最大的特点即闭环结构，开环运行的供电方式。
在正常情况下，为保证配电网的辐射状运行结构，联络开关一般开断运行。
在倒负荷或线路检修时，通过合解环操作可以减少停电时间，提高供电可靠性。
但合环操作会产生合环电流，如果电流过大会造成保护误动引起事故。
因此调度员进行合环操作时通常都是靠经验或大致估算，如果是保守计算可能就会造成本可以安全合环转电而不采用，从而降低供电可靠性并且增加操作人员负担。
如果是估算值过小，实际值超过过流或速断保护值时就会造成事故。
因此如果能准确的计算出合环电流对调度员判断合环操作的可行性是非常有意义的。
1 合环模式的分类配电网合环操作分为以下两种模式，从合环操作点来分有：分为通过母联开关和通过联络开关两种合环模式；从合环点追朔的上游电源（追朔到110kV）是否并列运行可以分为两种，上游电源并列运行和分列运行两种。
综合上述两种情况，可以将合环模式总结为以下两种情况：(1)合环点上游电源分列运行的馈线合环如图1所示，配网合环点1属于这种情况，母线A和母线B两条母线分列运行并且来自不同的变电站，他们之间直接通过变电站或开关站母联开关或联络开关进行合环操作。
(2)上游电源并列运行的馈线合环如图1所示，配网合环点2属于这种情况，都是由同一个110KV的母线供电，在进行配网合环操作时利用变电站母联开关或联络开关进行合环操作。
