XGC100履带起重机技术规格书
XGC150-I履带起重机技术规格书

XGC150-I履带起重机技术规格书履带起重机型号:XGC150-I最大额定起重量:150t最大额定起重力矩:790.8t.m一、产品的部件和系统描述1.臂架组合方式主臂工况HB,长度16m~76m,主臂组成:底节臂1×8m、顶节臂1×8m、中间节2×3m、中间节1×6m、中间节4×12m;固定副臂工况HF,长度13m~31m,固定副臂组成:底节臂1×6m、顶节臂1×7m、中间节3×6m。
主臂配置臂端单滑轮。
2.臂架变幅构件采用高强拉板结构,安全系数高;可随臂架运输,安装方便、省力、高效。
3.桅杆桅杆为箱形双肢结构,具有良好的整体稳定性。
通过桅杆顶升油缸实现桅杆扳起顶升和降落。
桅杆上安装有辅助拆装油缸(选装件),用于主臂底节臂、中央平衡重及履带架自拆装,也可用于其它辅助吊装。
4.转台转台是联系上下车的关键承载结构件,采用高强钢板焊接而成的双侧“工”字梁箱框式复合结构,通过回转支承可与下车进行联接,整体强度高、稳定性好。
驾驶室、变幅机构、发动机系统、主泵、液压阀、桅杆、主臂底节、上车平衡重等可分别与转台在不同部位进行联接。
5.机构组成本机的机构配置及用途如下表:6.起升机构起升机构由马达驱动行星齿轮减速机,通过卷筒及滑轮组实现主钩或副钩起升下降,通过双泵供油功能提高起升机构升降速度。
起升机构内置行星减速机,采用常闭制动器,实现“弹簧制动/液压释放”功能,安全可靠。
起升机构使用高破断拉力的钢丝绳,钢丝绳直径φ26mm。
7.变幅机构变幅机构由马达驱动行星齿轮减速机,通过卷筒及变幅滑轮组来实现主臂变幅。
变幅机构内置行星减速机,采用常闭制动器,实现“弹簧制动/液压释放”功能,安全可靠。
变幅卷筒设有棘轮锁止装置,由液压油缸驱动棘爪,实现多重锁定保护。
变幅机构使用高破断拉力的钢丝绳,钢丝绳直径φ22mm。
8.回转机构回转机构与回转支承采用内啮合方式驱动,布置在转台内侧前面前部,由马达驱动行星齿轮减速机驱动回转支承,实现360°回转。
徐工集团履带起重机QUY100吨技术规格书

QUY100履带起重机规格书一、概况履带起重机是广泛应用于国民经济各领域的一种起重设备,具有接地比压小、转弯半径小、吊重作业不需打支腿、可带载行驶、起重性能好等优点,并可借助附加装置,进行桩工、土石方作业,在电力建设、市政建设、桥梁施工、石油化工、水利水电等行业,具有汽车起重机、轮胎起重机、全路面起重机等其他起重设备无法替代的地位。
随着需要吊运的物品的质量、体积和要达到的起升高度都越来越大,履带起重机愈来愈显示其优越性。
二、产品用途和适用范围1. 用途:装卸、安装。
2. 使用范围:工矿企业、建筑施工等。
3. 使用条件:环境温度:-20~40℃.工作风速:9.8 m/s (5级风);工作地面:坚实、平整,坡度5%。
三、主参数及基本尺寸(见图)1. 最大起重量:100吨 (18米臂长,米幅度,倍率10)。
2. 最大起重力矩:吨·米。
3. 基本装备质量:114吨(18米臂架,100吨吊钩)。
4. 爬坡度:30%。
5. 发动机功率:200千瓦。
6. 接地比压≤。
四、工况及性能1. 主臂作业工况:18米臂长,最大起重量100吨,5.5米幅度;72米臂长,最大起重量吨,14.6米幅度;主臂长度:1872米,每3米为一个增减长度。
主臂变幅范围:0°80°2. 副臂作业工况:3960米主臂可安装12、18、24米副臂,安装角为10或30°;最大起重量11 吨。
3. 整机运输状态外形尺寸(不包括臂架、配重、履带架):总长:9.60米总宽:3.30 米总高:3.30米4. 最大起升速度:120米/分(单绳,第五层)5. 变幅时间:240秒6. 回转速度:0~转/分7. 行走速度:0~千米/小时8. 运输状态单件最大质量:吨五、主要部件说明1. 起重臂结构型式:桁架式结构。
主臂架:主臂长度:18~72米构成:底节、顶节各一个,主臂基础3米节1个、3米节2个、6米节2个、9米节3个、带凸耳9米节1个。
100吨履带吊说明书参数表

100吨履带吊说明书参数表一、基本参数1. 最大起重量:100吨2. 额定起重量:100吨3. 工作范围:全幅360°旋转4. 作业半径:最小2.5米,最大45米5. 最大起升高度:60米6. 起升速度:无载荷时为130米/分钟,满载时为75米/分钟7. 旋转速度:0~2.5转/分钟8. 行走速度:0~1.2公里/小时二、履带系统1. 履带宽度:800毫米2. 履带数量:4根3. 履带材质:优质合金钢4. 履带长度:每根履带长3.5米5. 履带轨距:4.5米6. 履带张紧方式:液压调节7. 履带行走方式:全液压驱动8. 履带行走速度:0~1.2公里/小时三、起重系统1. 起升机构:全液压驱动,采用多段伸缩式臂架2. 最大起升力矩:392.5吨米3. 起升机构行走方式:全液压驱动4. 起升速度:无载荷时为130米/分钟,满载时为75米/分钟5. 起升机构行走速度:0~1.2公里/小时6. 起升机构起升高度:60米四、运输系统1. 整机总重:约100吨2. 最大行驶速度:0~1.2公里/小时3. 最大爬坡度:30度4. 转向半径:最小9米5. 便于拆装和运输五、电气系统1. 电源:380V/50Hz三相交流电2. 控制方式:液压控制3. 操作台:设有操作台,集中控制各项功能六、安全保护系统1. 超载保护:设有重载报警装置,一旦超载将自动停机2. 防倾翻系统:配备倾角传感器,一旦超过安全范围将自动报警3. 防碰撞系统:设有雷达和摄像头,能够感知周围物体,避免碰撞4. 防滑系统:履带采用优质合金钢,增加摩擦力,提高行走安全性5. 紧急停机按钮:设有紧急停机按钮,在紧急情况下可立即停止工作七、其他特点1. 操作方便:采用液压控制系统,操作简单,灵活性高2. 环保节能:采用先进的液压技术,减少能源消耗,降低排放3. 维护便捷:设备部件组装紧凑,易于检修和更换4. 适应性强:适用于各类工地作业,如建筑、桥梁、港口等5. 耐用可靠:采用优质合金钢材料,结构坚固,使用寿命长该100吨履带吊具有起重能力强、作业范围广、安全可靠、操作方便等特点。
XGC55履带起重机技术规格书

XGC55履带起重机亮点介绍1.安全可靠的控制系统工作和安装两种操作模式方便可靠;紧急电气控制系统、安全及监控装置齐全。
高集成度的液压主阀,简化液压管路,使得故障点大大减少。
选配的旁路过滤系统,有效防止液压油乳化,延长系统元器件寿命。
2.卓越的操作性能创新性采用微控调节技术,大大提高整车动作的平稳性与精确度。
3.强大的起重能力主臂最大起重能力55t/3.7m,副臂最大起重能力11.4t/11m。
最长主臂52m,固定副臂最长组合43m+16m。
4.丰富的作业工况组合及工况轻松切换(选配功能)主臂工况、带臂端单滑轮及其吊钩的主臂工况、带固定副臂及其吊钩的主臂工况、固定副臂工况、带主臂吊钩的固定副臂工况、带主臂吊钩的臂端单滑轮工况,作业工况组合丰富且主副钩工况能实现一键轻松切换,满足各种吊装需求。
5.高效的作业效率丰富的组合动作和理想的单绳速度,作业轻松高效。
6.便捷的拆装功能配备人字架自扳起功能,无需辅助车辆,轻松实现人字架自扳起;臂架销轴双尖头及二重倒角技术,实现臂架拆装快捷高效。
7.灵活的配置组合发动机、泵、阀、机构、马达、回转支承等关键零部件均有国产和进口两种配置,主起升还有快放型配置,另有主臂走台板、监控系统、防雷击保护装置、电子水平仪、行走反向等多种功能可供用户选购,可满足不同用户群体需求。
8.模块化的部件设计百吨级以下XGC系列产品的固定副臂、臂端单滑轮、平衡重、吊钩能实现通用,可大大减少用户购买XGC系列产品的成本。
9.方便的维修技术需调整部位接近时间不大于10min/人,需日常保养部位接近时间不大于30 min/人,最长维修接近时间不大于2h/人;选配GPS远程监控系统方便用户进行设备维护与管理。
10.独具特色的外观造型XGC55是一款运用工业设计手段打造的全新造型产品。
仿生设计技术研发的新型操纵室外观时尚新颖,内饰与控制系统经过人体仿真软件模拟实验,操作更加便捷舒适,视野更宽广。
XGC55履带起重机技术规格书履带起重机型号:XGC55最大额定起重量:55t/3.7m最大额定起重力矩:203.5t.m一、产品的部件和系统描述一)上车部分1、臂架组合方式XGC55履带起重机的臂架为高强无缝钢管作为弦管和腹管,辅以高强钢板分段焊接成中间等截面,两端变截面的四弦管空间桁架结构。

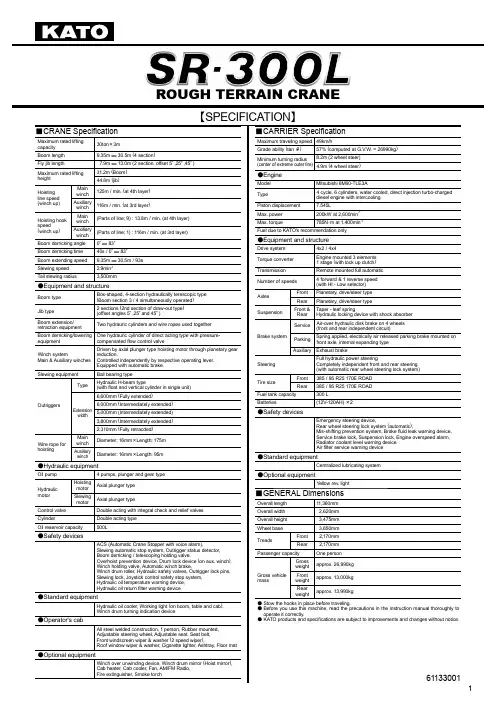

起重机规格说明书.pdf_1693890472.777498

【SPECIFICATION】■CRANE Specifi cationMaximum rated liftingcapacity30ton×3mBoom length9.35m ― 30.5m (4 section)Fly jib length7.9m ― 13.0m (2 section, offset 5°,25°,45°)Maximum rated lifting height 31.2m (Boom) 44.8m (jib)Hoisting line speed (winch up)Mainwinch125m / min. (at 4th layer)Auxiliarywinch116m / min. (at 3rd layer)Hoisting hook speed (winch up)Mainwinch(Parts of line; 9) : 13.8m / min. (at 4th layer)Auxiliarywinch(Parts of line; 1) : 116m / min. (at 3rd layer)Boom derricking angle0°― 83°Boom derricking time40s / 0°― 83°Boom extending speed9.35m ― 30.5m / 93s Slewing speed 2.9min-1T ail slewing radius3,500mm●Equipment and structureBoom type Box-shaped, 4-section hydraulically terescopic type (Boom section 3 / 4 simultaneously operated)Jib type 2 sections (2nd section of draw-out type) (offset angles 5°,25°and 45°)Boom extension/retraction equipmentTwo hydrauric cylinders and wire ropes used togetherBoom derricking/lowering equipment One hydrauric cylinder of direct acting type with pressure-compensated fl ow control valveWinch systemMain & Auxiliary winches Driven by axial plunger type hoisting motor through planetary gear reduction.Controlled independently by respective operating lever. Equipped with automatic brake.Slewing equipment Ball bearing typeOutriggersTypeHydraulic H-beam type(with fl oat and vertical cylinder in single unit)Extensionwidth6,600mm (Fully extended)6,000mm (Intermediately extended)5,000mm (Intermediately extended)3,800mm (Intermediately extended)2,310mm (Fully retracded)Wire rope for hoistingMainwinchDiameter: 16mm×Length: 175mAuxiliarywinchDiameter: 16mm×Length: 95m●Hydraulic equipmentOil pump 4 pumps, plunger and gear typeHydraulic motor HoistingmotorAxial plunger typeSlewingmotorAxial plunger typeControl valve Double acting with integral check and relief valvesCylinder Double acting typeOil reservoir capacity500L●Safety devicesACS (Automatic Crane Stopper with voice alarm),Slewing automatic stop system, Outrigger status detector,Boom derricking / telescoping holding valve,Overhoist prevention device, Drum lock device (on aux. winch),Winch holding valve, Automatic winch brake,Winch drum roller, Hydraulic safety valves, Outrigger lock pins,Slewing lock, Joystick control safety stop system,Hydraulic oil temperature warning device,Hydraulic oil return fi lter warning device●Standard equipmentHydraulic oil cooler, Working light (on boom, table and cab),Winch drum turning indication device●Operator's cabAll steel welded construction, 1 person, Rubber mounted,Adjustable steering wheel, Adjustable seat, Seat belt,Front windscreen wiper & washer (2 speed wiper),Roof window wiper & washer, Cigarette lighter, Ashtray, Floor mat ●Optional equipmentWinch over unwinding device, Winch drum mirror (Hoist mirror),Cab heater, Cab cooler, Fan, AM/FM Radio,Fire extinguisher, Smoke torch ■CARRIER Specifi cationMaximum traveling speed49km/hGrade ability (tan θ)57% (computed at G.V.W. = 26990kg)Minimum turning radius(center of extreme outer tire)8.2m (2 wheel steer)4.9m (4 wheel steer)●EngineModel Mitsubishi 6M60-TLE3AType4 cycle, 6 cylinders, water cooled, direct injection turbo-chargeddiesel engine with intercoolingPiston displacement7.545LMax. power200kW at 2,600min-1Max. torque785N・m at 1,400min-1Fuel due to KATO's recommendation only●Equipment and structureDrive system4x2 / 4x4T orque converterEngine mounted 3 elements1 stage (with lock up clutch)Transmission Remote mounted full automaticNumber of speeds4 forward & 1 reverse speed(with HI - Low selector)AxlesFront Planetary, drive/steer typeRear Planetary, drive/steer typeSuspensionFront &RearT aper - leaf springHydraulic locking device with shock absorberBrake systemServiceAir-over hydraulic disk brake on 4 wheels(front and rear independent circuit)ParkingSpring applied, electrically air released parking brake mounted onfront axle, internal expanding typeAuxiliary Exhaust brakeSteeringFull hydraulic power steeringCompletely independent front and rear steering(with automatic rear wheel steering lock system)Tire sizeFront385 / 95 R25 170E ROADRear385 / 95 R25 170E ROADFuel tank capacity300 LBatteries(12V-120AH)×2●Safety devicesEmergency steering device,Rear wheel steering lock system (automatic),Mis-shifting prevention system, Brake fl uid leak warning device,Service brake lock, Suspension lock, Engine overspeed alarm,Radiator coolant level warning device,Air fi lter service warning device●Standard equipmentCentralized lubricating system●Optional equipmentYellow rev. light■GENERAL DimensionsOverall length11,360mmOverall width2,620mmOverall height3,475mmWheel base3,650mmTreadsFront 2,170mmRear 2,170mmPassenger capacity One personGross vehiclemassGrossweightapprox. 26,990kgFrontweightapprox. 13,000kgRearweightapprox. 13,990kg● Stow the hooks in place before traveling.●Before you use this machine, read the precautions in the instruction manual thoroughly tooperate it correctly.● KATO products and specifi cations are subject to improvements and changes without notice.■RATED LIFTING CAPACITYUnit : Metric ton 611-75101000611-7510200030.5m Boom+7.9m Jib30.5m Boom+13.0m Jib 30.5m Boom+13.0m Jib611-75103000■When the outriggers are not used611-75104000■Notes for the rated lifting capacity chart ■When the outriggers are used1. The rated lifting capacity charts are based on the jib stowed onthe boom side.2. The rated lifting capacity chart indicates the maximum loadwhich can be lifted by this crane provided it is level and standing on fi rm level ground. The values in the chart include the mass of the main hook and slings for boom operation, and auxiliary hook and slings for jib operation. [30 ton hook (mass: 250kg), 4 ton hook (mass: 80kg)]Within the chart the fi gures in the area bordered with a thick line are based on structural limitations while other figures are determined by stability limitations.3. The working radii are the actual values allowing for boom and jibdefl ection. Therefore you must always operate the crane on the basis of the working radius.4. The jib working radius is based on the jib mounted on the end ofthe 30.5m boom. When operating at other boom lengths, use the boom angle alone as the criterion.5. Do not operate the jib when the outriggers are completelyretracted.6. The lifting capacities for the over sides vary with the outriggerextension width. Therefore for each outrigger extension condition you should work according the rated lifting capacity chart.Use the rated lifting capacity chart of outriggers full extended forboth front and rear areas lifting capacities.Outrigger extension statusIntermediateextension (6.0m)Intermediateextension (5.0m)Intermediateextension (3.8m)Full retractionArea α◦35302037. The rated lifting capacity of the rooster sheave is the rated liftingcapacity of the boom minus the mass of all attached hook, slings etc. to the boom, with an upper limit of 4,000kg.[The hook for use with the rooster sheave is the 4 ton hook (mass: 80kg) with one part of line.]8. If the boom length, boom angle and/or working radius exceedsthe rated value, use the rated lifting capacity for the rated value or for the next one, whichever gives the smaller rated lifting capacity.9. If you are working with the boom while the jib is rigged, subtract2.2 ton plus the mass of all attached hook, slings etc. to theboom from the each rated lifting capacity of the boom, with an upper limit of 14 ton.Do not use the rooster sheave in this situation. And do not operate the boom while the jib is rigged, when the outriggers are retracted.10. In whatever working conditions the corresponding boom criticalangel is shown in the chart. The crane can tip over if the boom is lowered below the critical angle even if unloaded.Therefore, never lower the boom below these angles.11. The standard parts of line for each boom length are as indicatedin the chart. If you work with a non-standard number of parts of line, do not exceed 37.2kN (3.8tf) per wire rope respectively. 12. Crane operation is permissible up to a wind speed of 10m/s.Even in relatively light wind conditions, extra care should be taken when handling loads presenting large wind catching areas.13. Kato bears no liability whatsoever for damage, crane tipping orother accident caused by crane operations which differ from the directions contained in the instruction manual and the warning labels.■When the outriggers are not used1. The rated lifting capacity charts are based on the jib stowed onthe boom side.2. The rated lifting capacity chart indicates the maximum load thecrane can lift when its body is level on fi rm level ground with all tires inflated to the rated pressure and the suspension cylinder completely retracted. The values in the chart include the mass of the main hook and slings.Withinthechartthefi gures in the area bordered with a thick line are based on structural limitations while other figures are determined by stability limitations.[Rated tire pressure: 900kPa (9.0kgf/cm2)]3. The working radii are the actual values allowing for boomdefl ection. Therefore you must always operate the crane on the basis of the working radius.4. The rated lifting capacity differs between the front area capacityand the full range capacity. When slewing from the front to theside, take care that the crane could not be over loaded.Crane operationStationarycrane-on-rubberoperationPick and carryoperationArea α◦115. The rated lifting capacity of the rooster sheave is the rated liftingcapacity of the boom minus the mass of all attached hook, slings etc. to the boom, with an upper limit of 4,000kg.[The hook for use with the rooster shave is the 4 ton hook (mass: 80kg) with one part of line.]6. Do not work with the jib or with a boom length of more than23.45m.7. For stationary crane-on-rubber operation, the parking brake andservice brake lock device must be engaged.8. For pick and carry operation, the super-slow speed switch mustbe switched to “ON” and the shift lever set to speed 1.9. For pick and carry operation, lower the load to just above theground and keep your speed strictly below 2km/h to avoid swinging the load.Take particular care to avoid sharp turns, sudden starts and stops.10. Never operate the crane during pick and carry operation. Theslewing brake must be applied.11. If the boom length or working radius exceeds the rated value,use the rated lifting capacity for the rated value or for the next one, whichever gives the smaller rated lifting capacity.12. In whatever working conditions the corresponding boom criticalangel is shown in the chart. The crane can tip over if the boom is lowered below the critical angle even if unloaded.Therefore, never lower the boom below these angles.13. The standard parts of line for each boom length are as indicatedin the chart. If you work with a non-standard number of parts of line, do not exceed 37.2kN (3.8tf) per wire rope respectively. 14. Crane operation is permissible up to a wind speed of 10m/s.Even in relatively light wind conditions, extra care should be taken when handling loads presenting large wind catching areas.15. Kato bears no liability whatsoever for damage, crane tipping orother accident caused by crane operations which differ from the directions contained in the instruction manual and the warning labels.611-75105001■WORKING RANGE611-75107000■Minimum path width■Overall view* KATO products and specifi cations are subject to improvements and changes without notice.。
XGC100履带起重机技术规格书

XGC100履带起重机技术规格书XGC100履带起重机亮点介绍1.运输方便1)主机最大运输重量仅32.5t,最大运输宽度仅3m。
2)运输时无需拆桅杆和卷扬。
2. 具备安全方便的完全自拆装系统1)使用桅杆吊拆装左右履带架、分装上车平衡重,吊装臂架(选装功能)。
2)配重提升机构,可实现上车平衡重的自拆装,方便快捷(选装功能)。
3)车架与履带架、臂架与转台、转台与平衡重通过动力销连接,方便快捷。
3.履带架顶部增加了四组托轮,可减小履带板的磨损,同时可使行走更平稳。
4.对司机室托架进行了改进设计,可减小运输过程中对司机室的冲击。
5.控制系统为液比例先导控制系统,系统简洁、可靠,具有良好的微动性能。
6.起升系统采用压力切断形式的变量马达,能够避免二次提升下滑现象,提高作业安全性。
XGC100履带起重机技术规格履带起重机型号XGC100最大额定起重量:100t最大起重力矩:576t.m一、产品的部件和系统描述一)上车部分1、臂架组合方式主臂长度19~73米,最大起重量100吨。
由1节9米主臂底节臂、2节3米主臂中间节、2节6米主臂中间节、3节12米主臂中间节、1节10米顶节臂组合而成。
每3米一个增减长度。
固定副臂,主臂长31~64m范围内可安装固定副臂进行作业,长度13~25米。
由1节6米节底节臂、1节7米顶节臂,2节6米中间节组合而成。
中间节可以任意组合,每6米为一个增减长度。
a)主臂 b)主臂+固定副臂2、转台转台采用高强度钢板焊接而成,整体结构型式采用大箱形框架式等强度梁结构,两侧工字形主立板用箱形梁左右联接。
该结构的优点为整体抗弯、抗扭能力强,稳定性好,转台内空间较大,有利于保养及维护。
3、桅杆桅杆为箱形双肢结构,具有良好的整体稳定性。
桅杆上安装有辅助拆装油缸(选装件),用于主臂底节臂、中央平衡重及履带架自拆装,也可用于其它辅助吊装。
4、机构组成机构配置与用途见下表:5. 起升机构主副起升机构采用内藏式减速机,独立驱动,双泵合流供油,主起升机构采用高强度螺栓安装在转台上,副起升机构通过销轴安装于主臂底节臂上,以减轻主机运输重量。
履带式起重机技术参数

履带式起重机技术参数
履带式起重机是一种可以在各种地形均能运行的动力设备,主要用于建筑工地、码头、矿山、公路、铁路等领域。
它的主轮轮胎是以带链条的形式固定于履带上,通过履带转动
带动主轮轮胎前进,具有移动、转动、定向等功能。
下面是履带式起重机的技术参数:
一、基本参数
1.起重量:通常从10吨到2000吨不等,不同型号具体起重量略有差异。
2.臂长:主要分为一臂式、二臂式、三臂式和四臂式等多种不同类型。
3.工作半径:也称为幅度,取决于臂长和最大起重量。
4.自重:主要包括整机、臂架和各种配件的重量。
5.总功率:包括行驶和起吊过程中所需的电机或发动机的总功率。
二、液压系统参数
1.工作压力:通常在18-20MPa之间。
2.额定流量:取决于液压系统总功率,一般在100L/min至400L/min之间。
3.风冷式油冷却:旨在保证液压系统长时间的工作,避免出现过热现象。
三、动力源参数
1.驱动模式:电机或内燃机。
2.输出功率:内燃机通常在92-400kW之间,电机则在22-225kW之间。
3.尺寸和重量:取决于动力源的类型和规格。
四、工作效率参数
1.工作速度:包括起升速度、回转速度和行驶速度等。
2.最大爬坡能力:通常在30%至40%之间。
3.最大悬臂倍率:取决于机身和臂的结构,大多数型号在8倍至12倍之间。
综上所述,履带式起重机是一种非常重要的工程机械,具有广泛的用途和应用价值。
只有了解其技术参数,才能更好地了解其工作性能和可靠性,从而进一步提高其工作效率
和质量。
履带起重机标准

履带起重机标准
一、概述
履带起重机是一种具有履带行走装置的起重机械,它利用履带行走和起吊能力,可以进行各种重物的搬运和吊装作业。
在建筑、交通、水利、电力等领域广泛应用。
本文将介绍履带起重机的主要标准,包括分类、技术要求、试验方法、检验规则、使用说明书等。
二、分类
履带起重机可以根据不同标准进行分类,如按用途可分为通用履带起重机和专用履带起重机;按功能可分为履带式起重机和轮胎式起重机;按结构可分为整体式和组合式等。
在标准中,一般以用途和功能为主要分类依据。
三、技术要求
履带起重机技术要求包括一般要求、结构要求、性能要求和安全要求等方面。
1. 一般要求:履带起重机应符合本标准规定,并按照经规定程序批准的图样和技术文件制造。
制造商应按照相关标准进行设计、制造、试验和检验,并保证产品质量符合要求。
2. 结构要求:履带起重机的结构应牢固可靠,具有足够的强度和刚度。
主要部件包括起重臂、转台、行走装置、配重等,应符合相关标准要求。
3. 性能要求:履带起重机的性能应符合使用说明书中的规定。
其中,起重量、起升高度、工作半径等参数应符合相关标准要求。
4. 安全要求:履带起重机应配备必要的安全装置,如限位器、缓冲器、安全钩等,以确保操作安全。
此外,还应满足环保要求,如尾气排放和噪音控制等。
四、试验方法
履带起重机的试验方法主要包括外观检查、功能试验、性能试验和安全装置试验等。
1. 外观检查:对履带起重机的外观进行全面检查,包括焊接质量、涂装质量、零部件安装情况等。
2. 功能试验:对履带起重机的各项功能进行试验,如起吊、行走、旋转等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
XGC100履带起重机亮点介绍1.运输方便1)主机最大运输重量仅32.5t,最大运输宽度仅3m。
2)运输时无需拆桅杆和卷扬。
2. 具备安全方便的完全自拆装系统1)使用桅杆吊拆装左右履带架、分装上车平衡重,吊装臂架(选装功能)。
2)配重提升机构,可实现上车平衡重的自拆装,方便快捷(选装功能)。
3)车架与履带架、臂架与转台、转台与平衡重通过动力销连接,方便快捷。
3.履带架顶部增加了四组托轮,可减小履带板的磨损,同时可使行走更平稳。
4.对司机室托架进行了改进设计,可减小运输过程中对司机室的冲击。
5.控制系统为液比例先导控制系统,系统简洁、可靠,具有良好的微动性能。
6.起升系统采用压力切断形式的变量马达,能够避免二次提升下滑现象,提高作业安全性。
XGC100履带起重机技术规格履带起重机型号XGC100最大额定起重量:100t最大起重力矩:576t.m一、产品的部件和系统描述一)上车部分1、臂架组合方式主臂长度19~73米,最大起重量100吨。
由1节9米主臂底节臂、2节3米主臂中间节、2节6米主臂中间节、3节12米主臂中间节、1节10米顶节臂组合而成。
每3米一个增减长度。
固定副臂,主臂长31~64m范围内可安装固定副臂进行作业,长度13~25米。
由1节6米节底节臂、1节7米顶节臂,2节6米中间节组合而成。
中间节可以任意组合,每6米为一个增减长度。
a)主臂 b)主臂+固定副臂2、转台转台采用高强度钢板焊接而成,整体结构型式采用大箱形框架式等强度梁结构,两侧工字形主立板用箱形梁左右联接。
该结构的优点为整体抗弯、抗扭能力强,稳定性好,转台内空间较大,有利于保养及维护。
3、桅杆桅杆为箱形双肢结构,具有良好的整体稳定性。
桅杆上安装有辅助拆装油缸(选装件),用于主臂底节臂、中央平衡重及履带架自拆装,也可用于其它辅助吊装。
4、机构组成机构配置与用途见下表:5. 起升机构主副起升机构采用内藏式减速机,独立驱动,双泵合流供油,主起升机构采用高强度螺栓安装在转台上,副起升机构通过销轴安装于主臂底节臂上,以减轻主机运输重量。
主副起升机构可互换使用。
减速机安装有片式常闭制动器,安全可靠。
采用溅油方式润滑,无需维护保养。
起升机构还具有换油方便、低噪音、高效率、长寿命等特性。
起升机构最大单绳速度可达110m/min,同时具有优良的微速性能。
主起升机构,最大单绳拉力13t,钢丝绳直径φ26mm,长度250m;副起升机构,最大单绳拉力13t,钢丝绳直径φ26mm,长度200m。
6.变幅机构主臂变幅机构为单联卷筒独立驱动,用高强螺栓固定于转台尾部,变幅机构采用内藏式减速机,片式常闭制动器。
卷筒设有棘轮锁止装置,以实现机械制动,安全可靠。
单绳拉力8.4t,钢丝绳直径φ22mm,长度200m。
7. 回转机构带偏心机构的回转机构布置在转台内侧前面,与回转支承内啮合。
液压缓冲,具有自由滑转机能。
偏心机构可保证减速机和回转支承更好啮合,使回转更平稳。
可控常闭、片式制动器,工作可靠,维修方便。
8.回转支承采用马鞍山统力公司回转支承,质量稳定可靠。
9、油缸总成为实现自装拆功能,需拆卸的重要销轴如臂架与转台的连接、车架与履带梁的连接销轴均采用动力销连接方式,还配置有桅杆顶升油缸和便于主机拆装履带架用的支腿油缸。
司机室设有翻转油缸和旋转油缸。
10、司机室操纵室采用钢制框架结构,正面配置有整体式夹层玻璃,其余玻璃均为钢化玻璃。
装有可调式座椅、按人机工程学布置的全套操纵仪表和控制装置,配置风道式冷暖空调、音响、灭火装置等,宽敞舒适。
工作时,操纵室可调整俯仰角度,扩大视野,方便操作;运输时,操纵室可从侧方转到前方,减小运输宽度。
二)、下车部分下车包括车架、履带架、行走机构和车身配重。
车架和履带架采用销轴铰接式连接,销轴安装通过液压缸完成。
1、车架与支腿车架采用高强钢板、箱形结构,中间设置横隔板,加强其抗扭刚度,结构简单,承载能力强,刚性好。
配置支腿油缸,用于起重机的自装拆,通过销轴铰接于车架外侧。
2、履带架包括履带梁和四轮一带。
履带梁采用箱形结构,和车架连接部位局部加强,中间设置横隔板。
两个履带架对称布置。
四轮一带采用高强度合金铸钢铸造而成,履带板宽度为0.9m。
履带架上安装有销轴油缸,用桅杆上的辅助安装油缸(选装件)可方便实现履带架的自拆装。
3、行走机构行走机构采用内藏式行星齿轮减速机、轴向柱塞式变量马达驱动,减速机带有液压释放行走制动器,安全可靠。
左右两套行走机构可同步操作,也可单独操纵,以实现直行和转弯。
变量马达可以实现无级变速,最高速度1.3公里/小时。
行走时,设备运行平稳,可实现快速行走。
三)、液压系统液压系统采用先导控制、开闭式回路结合、分功率控制变量泵、LUDV阀控流量调速。
该系统具有能量损失小,工作效率高等特点。
系统组成:液压系统由主油路、控制油路和辅助油路组成。
主油路控制起升、变幅、回转、行走等主要动作,辅助油路用于安装、辅助动作、散热等功能,先导控制油路作用是对整机各种动作进行操控。
特点:起升和行走系统采用开式回路,具有高速档、低速档,操作灵敏,动作平稳。
行走采用两点控制马达,可实现高低速行走切换。
回转系统采用带自由滑转的闭式控制系统,配合偏心回转减速机,有效防止了回转冲击,并具有响应快,控制精准,起制动、换向平稳等特点。
辅助油路采用独立回路,齿轮泵驱动,辅助动作与主系统的动作不会相互干扰和影响。
大功率翘板式液压散热器和大容量液压油箱结合,提升了系统散热能力,保证了整机在高温条件下的使用性能。
四)、电气系统智能化计算机集成式可编程控制系统,是该产品的关键核心技术,采用PLC 可编程控制器,并与常规电气相结合,完成系统的逻辑控制功能,实现起重机力限器安全系统的自动控制,大大提高起重机的作业安全性、可靠性和作业效率。
本机的操作可以通过显示器的屏幕显示出来,很方便的实现了人机对话。
五)、发动机系统制造商:上柴;排放标准:国Ⅲ型号:SC9DK270G3;型式:直列六缸、水冷却、增压中冷、电喷、柴油发动机;额定功率:200kw/1800rpm;最大输出扭矩:1200N.m;燃油箱容量:约400L。
六)、吊钩配置七)、配重转台配重及附件共37.6吨,配重托盘1块,重量7.6吨;转台配重I共8块,每块重量3.5吨;转台配重II共1块,重量2吨。
具体自重、数量如下:二、安全保护措施1. 力矩限制器检测功能:力矩限制器能自动检测出起重臂的角度、起重载荷大小。
显示功能:实时的显示当前实际载荷,工作半径,起重臂角度和当前风速。
警示功能:如果检测到实际载荷超过额度载荷,起重臂超过极限角度,力矩限制器发出报警并限制当前动作。
2. 主、副提升防过卷装置当主、副卷扬起升到最大高度时,高度限位检测开关起作用,显示器中过卷保护指示灯亮,同时禁止卷扬起升动作。
3. 主、副提升过放装置当主、副提升卷扬过放时,安装在卷筒内部的三圈保护开关检测到卷筒上的钢丝绳剩下三圈,仪表板上的指示灯亮,同时禁止卷扬落动作。
4. 棘爪锁止装置该功能用于锁定变幅卷扬,起重臂降落的时候必须打开该装置,否则不能降落,用于保护臂架在非工作时安全停放。
5. 起重臂角度限位起重臂角度限位是由力矩限制器和安装在臂架上的行程开关双重控制的,主臂工况时主臂仰角达到81°、固定副臂工况主臂仰角达到81°时,控制系统将自动停止主臂的起臂动作,主臂仰角达到30°时,控制系统将自动停止主臂的落臂动作,同时蜂鸣器发出声音报警。
6. 主副臂防后倾系统主臂、副臂上安装有防后倾装置,当主副臂有后倾趋势时,防后倾装置可提供足够的防后倾力防止臂架后倾。
7. 声光报警器在履带起重机移动或做回转动作的时候警告灯闪烁并且发出声音报警。
8. 三色报警灯由三种颜色组成,负载在90%以下时“绿灯”亮,表示起重机在安全区域运行,负载在90%-100%的时候“黄灯”亮,表示起重机在已接近额度载荷范围,负载大于100%时“红灯”亮,表示起重机已经超载,在危险区域,控制系统自动切断起重机向危险的方向运行。
9. 应急功能当控制器出现故障时,可以使用应急开关替代手柄,将起重机操作到安全状态。
主卷扬、副卷扬、主变幅、回转等动作均支持应急操作功能。
10. 黑匣子该功能可以将司机的操作及设备的运行参数记录下来,有利于分析事故原因。
11. 照明灯装置在转台前方、臂架上和操纵室内,用于夜间工作提供照明。
12. 示高灯安装在臂架顶部,作为高空警示。
13. 风速仪实时检测当前风速,传送到操纵室的显视器上,提醒司机操作的安全性。
三、配套件明细表四、主要技术参数1、整机基本外形尺寸五、典型工况起重性能表主臂工作范围图主臂工况载荷表六、运输明细表及运输方案1、整机重量整机(全部件)运输重量约为115 吨。
2、主要运输部件明细表:各部件分解运输重量及尺寸如下表(小件如螺栓、部分固定销轴等没列入):表1主要零部件运输重量及尺寸运输方案。
