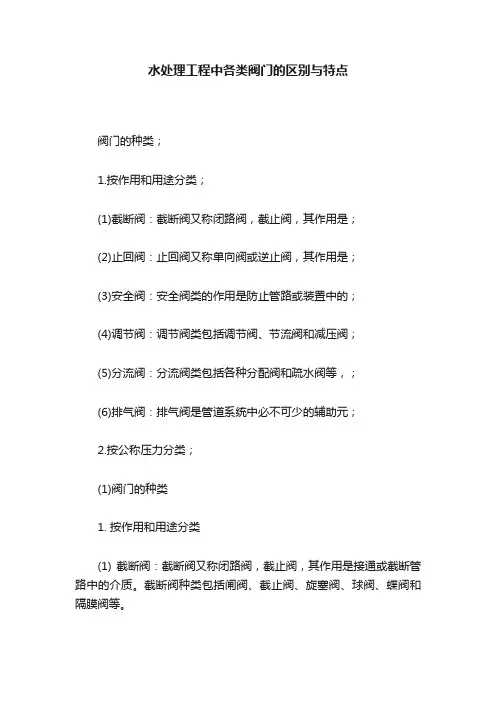

水处理工程中各类阀门的区别与特点
水处理工程中各类阀门的区别与特点阀门的种类；1.按作用和用途分类；(1)截断阀：截断阀又称闭路阀，截止阀，其作用是；(2)止回阀：止回阀又称单向阀或逆止阀，其作用是；(3)安全阀：安全阀类的作用是防止管路或装置中的；(4)调节阀：调节阀类包括调节阀、节流阀和减压阀；(5)分流阀：分流阀类包括各种分配阀和疏水阀等，；(6)排气阀：排气阀是管道系统中必不可少的辅助元；2.按公称压力分类；(1)阀门的种类1. 按作用和用途分类(1) 截断阀：截断阀又称闭路阀，截止阀，其作用是接通或截断管路中的介质。
截断阀种类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜阀等。
(2) 止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。
其主要作用是防止介质倒流、防止泵及驱动电机反转，以及容器介质的泄放。
水泵吸水关的底阀也属于止回阀类。
(3) 安全阀：安全阀类的作用是防止管路或装置中的介质压力超过规定数值，从而达到安全保护的目的。
(4) 调节阀：调节阀类包括调节阀、节流阀和减压阀，其作用是调节介质的压力、流量等参数。
(5) 分流阀：分流阀类包括各种分配阀和疏水阀等，其作用是分配、分离或混合管路中的介质。
(6) 排气阀：排气阀是管道系统中必不可少的辅助元件，广泛应用于锅炉、空调、石油天然气、给排水管道中。
往往安装在制高点或弯头等处，排除管道中多余气体、提高管道路使用效率及降低能耗。
2. 按公称压力分类(1) 真空阀：指工作压力低于标准大气压的阀门。
(2) 低压阀：指公称压力PN≤1.6Mpa的阀门。
(3) 中压阀：指公称压力PN为2.5、4.0、6.4Mpa的阀门。
(4) 高压阀：指工称压力PN为10~80Mpa的阀门。
(5) 超高压阀：指公称压力PN≥100Mpa的阀门。
3. 按工作温度分类(1) 超低温阀：用于介质工作温度 t<-100℃的阀门。
(2) 低温阀：用于介质工作温度-100℃≤t≤-29℃的阀门。
铸钢球阀尺寸
铸钢球阀尺寸一、前言铸钢球阀是一种常见的控制阀门，广泛应用于石油、化工、电力等领域。
在使用铸钢球阀时，需要了解其尺寸参数，以便正确选型和安装。
本文将详细介绍铸钢球阀的尺寸参数。
二、铸钢球阀的分类铸钢球阀按结构形式可分为固定式球阀和浮动式球阀两种类型。
其中，固定式球阀又可分为两种：全通径固定式球阀和缩径固定式球阀。
三、全通径固定式铸钢球阀尺寸1. 基本尺寸（1）公称压力：PN10~PN420（2）公称通径：DN15~DN2000（3）连接方式：法兰连接、对夹连接、螺纹连接等2. 主要零部件尺寸（1）主体材料：WCB、ZG1Cr18Ni9Ti等（2）密封材料：聚四氟乙烯（PTFE）、聚酰亚胺（PI）、聚酰亚胺橡胶复合材料等（3）密封面形状：弧形或平面形状（4）阀杆材料：2Cr13、1Cr13等（5）阀座材料：聚四氟乙烯（PTFE）、聚酰亚胺（PI）、聚酰亚胺橡胶复合材料等四、缩径固定式铸钢球阀尺寸1. 基本尺寸（1）公称压力：PN10~PN420（2）公称通径：DN15~DN800（3）连接方式：法兰连接、对夹连接、螺纹连接等2. 主要零部件尺寸（1）主体材料：WCB、ZG1Cr18Ni9Ti等（2）密封材料：聚四氟乙烯（PTFE）、聚酰亚胺（PI）、聚酰亚胺橡胶复合材料等（3）密封面形状：弧形或平面形状（4）阀杆材料：2Cr13、1Cr13等（5）阀座材料：聚四氟乙烯（PTFE）、聚酰亚胺（PI）、聚酰亚胺橡胶复合材料等五、浮动式铸钢球阀尺寸1. 基本尺寸（1）公称压力：PN10~PN420（2）公称通径：DN15~DN2000（3）连接方式：法兰连接、对夹连接、螺纹连接等2. 主要零部件尺寸（1）主体材料：WCB、ZG1Cr18Ni9Ti等（2）密封材料：聚四氟乙烯（PTFE）、聚酰亚胺（PI）、聚酰亚胺橡胶复合材料等（3）密封面形状：弧形或平面形状（4）阀杆材料：2Cr13、1Cr13等（5）阀座材料：聚四氟乙烯（PTFE）、聚酰亚胺（PI）、聚酰亚胺橡胶复合材料等六、总结铸钢球阀是一种重要的控制阀门，其尺寸参数对于正确选型和安装至关重要。
球阀规格_精品文档
球阀规格球阀是一种常用的阀门，其特点是结构简单、操作方便、密封可靠。
本文将介绍球阀的规格，包括球阀的类型、尺寸、材质等内容。
1. 球阀的类型根据球阀的结构和特点，可以将球阀分为以下几种类型：1.1 固定球阀固定球阀是最常见的球阀类型，球体固定不动，通过旋转阀杆实现开关。
固定球阀可以分为全通径球阀和缩径球阀两种。
1.2 浮动球阀浮动球阀是球体可浮动的球阀，通过介质的压力来实现球体的浮动，从而实现开关。
浮动球阀主要用于管道输送介质粘度较大或易结晶的场合。
1.3 三通球阀三通球阀是球阀中的一种特殊类型，具有三个通道，常用于分流、合流和调节流量等场合。
2. 球阀的尺寸球阀的尺寸主要由通径、连接方式和工作压力等要素决定。
2.1 通径球阀的通径一般分为标准通径和缩径两种。
标准通径的球阀通径范围较广，一般从1/2英寸至48英寸不等。
缩径球阀的通径较小，常用于管道尺寸较小的场合。
2.2 连接方式球阀的连接方式主要分为法兰连接、螺纹连接和焊接连接三种。
根据管路的需求选择不同的连接方式，以保证连接的可靠性和紧密性。
2.3 工作压力球阀的工作压力一般根据管道系统的工作压力确定。
常见的工作压力有150lb、300lb、600lb、900lb、1500lb和2500lb等级。
根据不同的工作压力等级，球阀可以选择不同的壳体厚度和强度，以适应不同的使用条件。
3. 球阀的材质球阀的材质对其使用寿命和性能起着重要的影响。
常见的球阀材质包括碳钢、不锈钢、合金钢和铸铁等。
3.1 碳钢碳钢是常用的球阀材质，具有良好的机械性能和耐腐蚀性能。
一般适用于气体、水和油等中等温度和压力条件下的使用。
3.2 不锈钢不锈钢球阀具有耐腐蚀性能好、密封性能好的特点，适用于石油、化工、制药等要求较高的场合。
3.3 合金钢合金钢球阀的耐高温性能和耐腐蚀性能较好，适用于高温、高压和腐蚀介质的场合。
3.4 铸铁铸铁球阀具有价格低廉和耐腐蚀性能好的特点，广泛应用于经济型的管道系统。
阀门类型的选择
阀门类型的选择阀门类型的选择，是以对整个生产工艺流程需要的综合估计为先决条件的。
在选择阀门类型的同时，应首先了解每种类型阀门的结构特点和它的性能。
阀门启闭件有四种运动方式，即闭合式、滑动式、旋转式、夹紧式，每种运动方式都有其优缺点。
各种运动方式的优缺点见表2-5。
2-5 运动方式的优缺1．截止和开放介质用的阀门截止和开放介质用的阀门通常应选择截止后密封性能好，开启后流阻较小的阀门。
流道为直通式的阀门作为截止和开放介质用最适宜。
截止阀由于流道曲折、流阻比其他阀门高，故较少选用。
但若允许有较高流阻的场合，则选用截止阀也未尝不可。
对流阻要求严格的工况可选用闸阀、全通径球阀、旋塞阀等；对于有些需清管的石油、天然气管道需选用带导流孔的平板闸阀和全通径球阀；对于受安装位置限制，如热力工程、自来水工程等对流阻要求不严格的地方可选用蝶阀，缩径球阀等。
2．控制流量用的阀门控制流量用的阀门通常选择易于调节流量的阀门。
调节阀、节流阀适于这一用途。
因为它的阀座尺寸与关闭件的行程之间成正比例关系，旋转式和夹紧式阀门也可以用于节流控制，但通常只能在有限的阀门口径范围内才适用。
闸阀是以圆形闸板对圆形阀座口作横切运动，它只有在接近关闭位置时才能较好地控制流量，故通常不用于控制流量。
V形开口的球阀和蝶阀有较好的控制流量特性，一般粗调时可以选用。
对于要求流量和开启高度成正比例关系的严格场合，应选用专用的调节阀。
3．换向分流用的阀门换向分流用的阀门根据换向分流需要，这种阀门可有三个或更多的通道。
旋塞阀和球阀较适用于这一目的，因此，大部分换向分流用的阀门都是取这类阀门中的一种。
但是在有些情况下，其他类型的阀门，只要把两只或更多的这种阀门适当地互相连接起来，也可以作为换向分流用。
4．带有悬浮颗粒的介质用的阀门如果介质中带有悬浮颗粒，最适用于这种介质的是其关闭件沿密封面的滑动带有擦拭作用的阀门。
如果关闭件对阀座来回运动是笔直的，那么就可能夹持颗粒，因此，这种阀门除非密封面材料可以允许嵌入颗粒，否则只适用于基本清洁的介质。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
缩径球阀与全通径球阀的选型及对比
定义：
●国家标准、美国标准和欧洲标准均没有提出全通径球阀和缩径球阀问题，要求所有球
阀均要进行压力降测试，仅韩国标准中规定：阀球内径小于等于球阀端口内径85%时称为缩径球阀，球阀内径大于球阀端口内径95%时称为全通径球阀。
●全通径为等宽流道,也就是从流进到流出的孔道大小是相同的，其尺寸不能小于标准规
定的值,大概与该规格公称通径相当,如DN50全通径球阀流道通径为50左右；
●缩径球阀流道入口宽于流道通径,流道实际通径大概比该规格小一个规格，如DN50缩径
球阀流到通径为38左右，大致与DN40的规格相当。
适用介质：
●用于输送粘性、易结渣介质管道上的球阀应使用全通径的，方便定期的刮蜡吹扫器通过。
●用于输送气体或物理性能近似于水的介质的管道上宜使用缩径球阀，因其重量比全通径
的球阀轻30%左右，而其流通阻力只有相同口径截止阀的1/7左右。
有利于减轻管道负荷，降低成本。
适用工艺：
●对于需要定期清管的管道来说，不管输送何种介质，都必须采用全通径球阀。
●介质经过全通径球阀不会减小流量，并且流阻小是作为管道控制的理想型产品，特别是
要求严格的工况。
●在输油管线和输气管线中的主管线需埋设在地下时，需使用全通径焊接式球阀。
●在选择时候请注意，缩径球阀适用于一些要求不高，对流阻要求小等工况当中。
对管道流通能力的影响：
●加拿大JANA实验室的测试说明，当阀的内径大于管端内径80%以上时，对管道流体通
过能力几乎没有影响。
●很多阀门都有缩径，一般控制在0.8以内，缩径一方面降低了阀门的流通能力，也即阀
门的Kv值，增大了阀门两端的压降，造成了能量的损失，对管路来说，没有太大影响，或许增大了对管路的冲刷。
●按API6D标准，球阀有缩颈和全通径两种，缩颈阀门在DN300及以内缩一个规格，
250-600缩两个规格，600以上按合同协商。
优缺点比较：
●安装空间：缩径球阀体积小，因此它的安装空间的要求更小。
●阀门两侧管段的支吊架选择及管段荷载：缩径球阀，因其重量比全通径的球阀轻30%
左右，有利于减轻管道负荷，减少运输负荷，降低成本。
●造价：由于现在市场竞争非常激烈特别是阀门行业，价格非常敏感价格一降再降。
为厂
家为了节省成本，在已有全通径球阀的基础上纷纷推出缩径球阀系列产品降低成本提高利润。
缩径球阀比全通么价格低一个等级，DN500的阀门可以差到好几千元。
DN1200的全通径全焊接球阀比缩径的要贵好几万元。
考虑到性价比，国际上普遍默认，相邻管径采用同一球径阀体。
如dn32与dn40、dn50与dn63、dn90与dn110、dn160与dn200、dn250与dn315采用同一球体。
●由于缩径球阀的阀内径小，阀杆所受力矩小，更适宜延长阀门开关的使用寿命。
尤其是
大口径阀门的低扭矩设计。
●预先清扫杂质功能。
●缩径不能缩很多，否则系统阻力会增大。
但是如果不缩径，一来是增加采购费用，再者
一般都会降低阀门控制特性，使调节效果变差。
而且调节阀总在小开度下使用，会降低阀门使用寿命。
一般选型注意事项：
●明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温
度等等。
●确定与阀门连接管道的公称通径。
●球阀是否有调节功能的要求（在选定参数时应注意：如果阀门要用于控制目的，必须确
定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。
）。
●驱动形式（手动、电动、电磁、气动或液动、电气联动或电液联动等）、连接形式（法
兰、螺纹、焊接等）、结构形式、密封面（衬里）材质、压力等级、阀体材质（根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。
）、密封形式。
●Kv值。
●其他相应图表（压力-温度曲线）。
●确定球阀的公称通径。
●现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。
安装指导、技术支
持及售后服务。
●厂家信誉、厂家业绩、相同设备业绩、产品成熟度、专利技术、现场考察、用户反馈、
主要竞争对手对比。
●价格。
●重量。
●操作空间、环境温度和湿度要求。
●防火、安全防护（防止误操作）、
●确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度
方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。
●对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。
●耐用性（操作次数）、维修便捷性、备件储存、试验报告。
●企业认证、设备认证。
●代理商能力。
