电路的基本连接方式

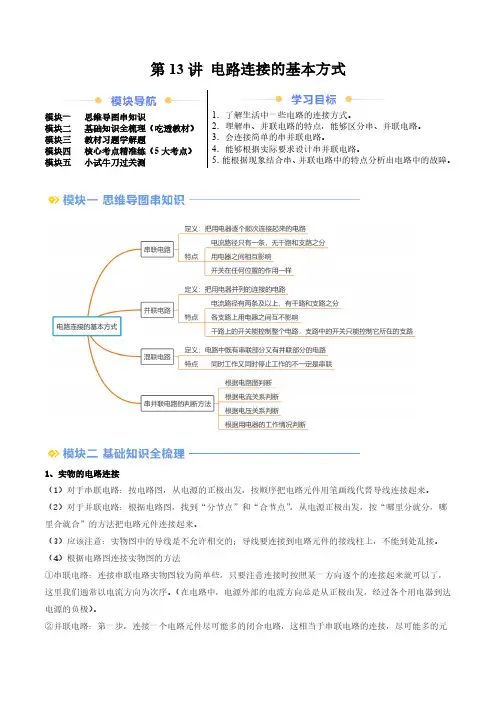

第13讲 电路连接的基本方式(学生版) 2024年新九年级物理暑假提升讲义(苏科版)
第13讲 电路连接的基本方式模块一思维导图串知识 模块二基础知识全梳理（吃透教材）模块三教材习题学解题 模块四核心考点精准练（5大考点）模块五 小试牛刀过关测1．了解生活中一些电路的连接方式。
2．理解串、并联电路的特点，能够区分串、并联电路。
3．会连接简单的串并联电路。
4．能够根据实际要求设计串并联电路。
5．能根据现象结合串、并联电路中的特点分析出电路中的故障。
1、实物的电路连接（1）对于串联电路：按电路图，从电源的正极出发，按顺序把电路元件用笔画线代替导线连接起来。
（2）对于并联电路：根据电路图，找到“分节点”和“合节点”，从电源正极出发，按“哪里分就分，哪里合就合”的方法把电路元件连接起来。
（3）应该注意：实物图中的导线是不允许相交的；导线要连接到电路元件的接线柱上，不能到处乱接。
（4）根据电路图连接实物图的方法 ①串联电路：连接串联电路实物图较为简单些，只要注意连接时按照某一方向逐个的连接起来就可以了，这里我们通常以电流方向为次序。
（在电路中，电源外部的电流方向总是从正极出发，经过各个用电器到达电源的负极）。
②并联电路：第一步，连接一个电路元件尽可能多的闭合电路，这相当于串联电路的连接，尽可能多的元件连接，减少了后续连接元件的个数，使问题简单些。
第二步，在电路图中找出电流的分、合点，并在实物图中标出相应分、合点，这是致关重要的一步，是你犯错误的根源。
第三步，从分点出发，经过各支路的元件，到达合点，这相当于部分串联电路的连接。
2、电路的基本连接方式（1）串联电路①定义：把用电器逐个顺次连接起来的电路叫做串联电路。
②特点a．电流路径只有一条，无干路和支路之分。
b．用电器之间相互影响。
c．开关在任何位置的作用一样。
（2）并联电路①定义：把用电器并列的连接的电路，称为并联电路。
②特点a．电流路径有两条或两条以上，有干路和支路之分。
b．各支路上用电器之间互不影响。
c．干路上的开关能控制整个电路，支路中的开关只能控制它所在的支路。
电线接线的方法原理
电线接线的方法原理电线接线的方法原理是指将不同的电线进行连接，以便电流能够在不同的电器、设备或电路之间传输。
电线接线是电气工程中非常重要的组成部分，其正确的接线方法和原理对于电路运行的稳定性、安全性以及电器设备的正常工作具有重大的影响。
电线接线一般包括三种基本连接方式：串联、并联和交叉连接。
1. 串联连接：串联连接是将电源、负载或其他电器设备以线路相连，电流依次通过每个元件，这种连接方式可以使电流相等地通过电路中的每个元件，但电压会依次降低。
串联连接常在直流电路中使用，如电池组的连接。
2. 并联连接：并联连接是将电源、负载或其他电器设备与电源相连，各元件的两端直接相连。
在并联电路中，电流相等地分流通过每个元件，而电压则保持不变。
这种连接方式常用于交流电路中，如家庭用电插座。
3. 交叉连接：交叉连接是将电源和负载或其他电器设备迭加连接，将电源的一个极性与负载或设备的相反极性相连。
这种连接方式常用于电动机的启动、制动控制电路等。
除了基本的串联、并联和交叉连接方式外，电线接线还有一些特殊的连接方式，如三相电接线、星型接线和三角形接线。
1. 三相电接线：三相电接线是指将三个相位的电源通过三根电线与负载或其他电器设备相连接。
三相电接线可以提供大电流和较高的功率输出，广泛应用于工业、农业、建筑等领域。
三相电接线的原理是各个相位的电流不同时刻达到最大值，从而可以保持三相间的电流平衡。
2. 星型接线和三角形接线：星型接线和三角形接线是三相电接线的两种常见方式。
星型接线是将每个相位的电源通过一个独立的导线与负载相连，并将三个相位的导线的接点连接在一起。
三角形接线是将每个相位的电源通过一个独立的导线与负载相连，而不进行交叉连接。
星型接线和三角形接线的原理是通过不同的接线方式来实现电流的分配和平衡。
总的来说，电线接线的方法原理是通过不同的连接方式将电源、负载或其他电器设备连接在一起，以实现电流的传输和各个元件之间的相互作用。
初三物理串联和并联
初三物理串联和并联一、串联和并联的定义串联和并联是电路的基本连接方式，它们的主要区别在于元件之间的连接方式。
在串联电路中，所有元件逐个顺次连接；而在并联电路中，所有元件并列地连接到电路的两端。
二、串联和并联的电路图表示在电路图中，串联和并联电路的表示方法也有所不同。
串联电路中的元件用一条垂直线连接，而并联电路中的元件用水平线连接。
例如，两个电阻串联时，它们在电路图中的表示方法是一条垂直线连接两个电阻，而两个电阻并联时，它们在电路图中的表示方法是一条水平线连接两个电阻。
三、串联和并联的电流特点在串联电路中，电流的大小是相同的，即流经每个元件的电流都相等。
而在并联电路中，每个支路的电流是独立的，即每个支路上的电流可以不同。
四、串联和并联的电压特点在串联电路中，如果所有元件的电阻值都相同，那么各元件两端的电压相等。
而在并联电路中，每个支路两端的电压相等。
五、串联和并联的电阻特点在串联电路中，总电阻等于各个元件的电阻之和。
而在并联电路中，总电阻的倒数等于各个支路电阻的倒数之和。
六、串联和并联的电功率特点在串联电路中，电功率的计算方法是：P=I²R=I²(R1+R2+...)。
在并联电路中，电功率的计算方法是：P=U²/R=U²/(R1+R2+...)七、串联和并联的电路元件作用在串联电路中，电阻可以限制电流的大小，而电压表可以测量元件两端的电压。
在并联电路中，电阻可以增加电流的灵活性，而电流表可以测量通过支路的电流。
八、串联和并联的电路故障分析串联和并联电路的故障分析方法有所不同。
在串联电路中，如果某个元件出现故障，整个电路将无法正常工作。
而在并联电路中，即使某个支路出现故障，其他支路仍可正常工作。
因此，在进行故障分析时，需要根据电路的特点进行逐一排查。
九、串联和并联的实际应用举例串联和并联电路在实际中的应用广泛。
例如，家庭中的灯泡通常是并联的，这样可以让每个灯泡都能得到相同的电流供应。

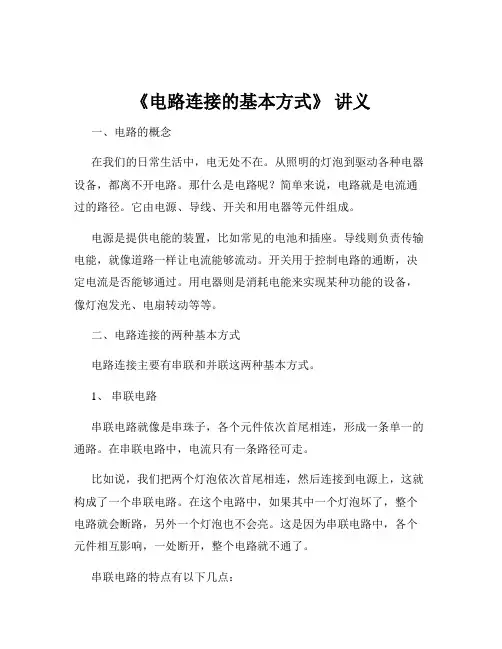

《电路连接的基本方式》 讲义
《电路连接的基本方式》讲义一、电路的概念在我们的日常生活中，电无处不在。
从照明的灯泡到驱动各种电器设备，都离不开电路。
那什么是电路呢？简单来说，电路就是电流通过的路径。
它由电源、导线、开关和用电器等元件组成。
电源是提供电能的装置，比如常见的电池和插座。
导线则负责传输电能，就像道路一样让电流能够流动。
开关用于控制电路的通断，决定电流是否能够通过。
用电器则是消耗电能来实现某种功能的设备，像灯泡发光、电扇转动等等。
二、电路连接的两种基本方式电路连接主要有串联和并联这两种基本方式。
1、串联电路串联电路就像是串珠子，各个元件依次首尾相连，形成一条单一的通路。
在串联电路中，电流只有一条路径可走。
比如说，我们把两个灯泡依次首尾相连，然后连接到电源上，这就构成了一个串联电路。
在这个电路中，如果其中一个灯泡坏了，整个电路就会断路，另外一个灯泡也不会亮。
这是因为串联电路中，各个元件相互影响，一处断开，整个电路就不通了。
串联电路的特点有以下几点：（1）电流处处相等。
也就是说，无论在电路的哪个位置，电流的大小都是一样的。
（2）总电压等于各部分电路电压之和。
电源提供的总电压会分配到各个串联的元件上。
（3）总电阻等于各部分电路电阻之和。
串联的电阻越多，总电阻就越大。
串联电路在生活中也有不少应用，比如节日里装饰用的小彩灯，通常就是串联连接的。
2、并联电路并联电路则更像是多条道路并行。
各个元件的两端分别连接在一起，电流有多条路径可以选择。
还是以两个灯泡为例，如果把它们的两端分别连接在一起，然后接到电源上，这就是一个并联电路。
在并联电路中，即使其中一个灯泡坏了，另一个灯泡依然能够正常发光，因为电流可以通过另一条支路。
并联电路的特点如下：（1）各支路电压相等，都等于电源电压。
（2）干路电流等于各支路电流之和。
（3）总电阻的倒数等于各支路电阻倒数之和，总电阻小于任何一个支路的电阻。
家庭中的电器设备，如电灯、电视、冰箱等，通常都是采用并联的方式连接的，这样可以保证它们各自独立工作，互不影响。
串联电路与并联电路的区别
串联电路与并联电路的区别电路是电流流动的路径，它包括串联电路和并联电路两种基本的电路连接方式。
串联电路是指电流依次通过多个电器元件，而并联电路则是指电流分别通过多个电器元件。
串联电路与并联电路在连接方式、电流分布、电压分布和总电阻等方面都存在着一定的区别。
1. 连接方式串联电路的连接方式是将电器元件依次排列在电路中，正极与负极相连，形成一个电路环，电流沿着同一路径流动。
而并联电路的连接方式是将电器元件的正极和负极分别连接在一起，形成一个平行的电路结构，电流在这些元件间分别通过。
2. 电流分布串联电路中电流的大小是相等的。
这是因为电流只能沿着一个路径流动，所以通过每个电器元件的电流都是相同的。
而并联电路中的电流分布则不同，电流会根据电器元件的电阻大小而有所差异。
电阻较小的电器元件会有更大的电流通过，而电阻较大的电器元件则会有较小的电流通过。
3. 电压分布在串联电路中，电压分布是不同电器元件电压之和。
这是因为电压在各个电器元件间按照其电阻来分配。
而在并联电路中，各个电器元件间的电压是相等的。
这是因为电压会平均分配给每个电器元件，使得它们之间的电压保持一致。
4. 总电阻在串联电路中，电器元件的电阻会相互叠加，从而导致总电阻的增加。
也就是说，串联电路中的总电阻等于各个电器元件电阻的总和。
而在并联电路中，总电阻是根据电器元件的倒数求和得到的。
总电阻小于各个电器元件电阻的倒数之和。
串联电路和并联电路的区别在于其电流分布、电压分布和总电阻的计算方式不同。
串联电路中电流和电压分布不均匀，总电阻为各个电器元件电阻之和；而并联电路中电流和电压分布均匀，总电阻为各个电器元件电阻倒数之和。
根据电器元件的不同连接方式，可以根据具体需求选择串联电路或并联电路来搭建电路。
电路连接的基本方式
电路连接的基本方式
电路连接的基本方式有三种：
1. 串联连接：将电器或元件连接在一条电路中，依次连接在一起，电流从一个元件流过，再流入下一个元件。
在串联连接中，电流大小相等，而电压在各个元件间分配。
例如，将电池、电阻和电灯连接在一条串联电路中，电流从电池的正极流过电阻，再流到电灯，最后进入电池的负极。
2. 并联连接：将电器或元件的两端分别连接在一条电路上，形成多条平行的路径，电流根据路径的不同而分流，电压在各个元件上相同。
例如，将电池、电阻和电灯分别连接在一条并联电路上，电流可以分流经过电阻和电灯，而电压在电阻和电灯上都是相同的。
3. 混联连接：将电器或元件既串联连接，又并联连接，形成复杂的电路结构。
在这种连接方式中，电路可以根据需要进行分支和合并。
例如，将电池、开关、电阻和电灯混合连接在一起，通过开关的控制可以选择电流通过不同的路径，从而实现不同的功能。
这些基本的连接方式可以通过不同的组合和排列形成各种复杂的电路，满足不同的电路设计需求。
电路连接的基本方式
电路连接的基本方式公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]电路连接的基本方式一、电路连接的基本方式1、串联电路（1）定义：（2）特点：a.电路只有一条通路，通过一个用电器的电流也一定通过另一个用电器；b.各用电器相互影响，某处断路，整个用电器全部断开，所有用电器都不工作；c.串联电路中开关控制所有用电器，改变开关的位置，控制作用不变。
2、并联电路（1）定义：（2）特点：a.电流有两条或以上的路径，有干路和支路之分；b.每条支路都有电流通过，即每条支路都与电源形成一个通路；c.各支路用电器互不影响，但一条支路短路则全部支路都短路；d.干路开关控制所有用电器，支路开关控制对应支路上的用电器。
二、串联和并联电路的识别1、串、并联电路特点的对比2、识别串并联电路的方法（1）定义法（2）电流法（3）拆除法三、电路图和实物图的相互转化1、根据电路图连接实物图（1）标号法：从电源正极开始，在电路图各元件两端标出号码，再在对应实物图中各元件两端标上对应的号码，最后连接实物；（2）先串联后并联：从电源正极开始，先连接电路中元件最多的一条支路，再将其他支路并联在此支路上2、根据实物图画电路图的两种方法（1）替换法将实物图中的元件用电路元件的符号替换下来，再将图形整理成规范的电路图（2）节点法找出电路中电流分叉的点和汇合的点，以这些点为分界点，将电路分成几段来画。
具体的步骤为：a.先找出节点的位置A/B(并联电路的分叉点A、B)画出干路；b.对照实物图从A到B找出一条支路画出；c.对照实物图从A到B找出另一条支路再画出。
初中物理电路连接的基本方式
电路连接的基本方式
实验：使小灯泡发光 一、电路的组成:
1、电源：是提供电能的装置. 干电池<1.5V>、蓄电池<2V><可充电>、发电机
干电池正极是石墨棒,负极是锌筒,里面是电解质, 两极装有金属帽,电池的外面用塑料或纸片包裹.
四、电路图： 用规定的符号表示电路连接情况的图.
电路中常见的元器件符号：
电灯
开关
交叉不相连导线
交叉相连导线
图：简单电路
画出电路图
练习： 手电筒的电池、灯泡、开关是怎样连接的？一般
手电筒的外壳是用金属制做的,它起了什么作用？塑 料外壳的手电筒,用什么办法来连接电池和灯泡？试 着画出图中手电筒的电路图.
解答： ① 金属外壳起导线作用. ② 塑料外壳的手电筒用导线连接电池和灯泡.
• 灯泡
电流通过灯泡中的钨丝.因为阻碍电子 流过,钨丝越来越热,直至发光.
电铃
二极管
二极管：将两种类型的半导体叠在一起 构成的固态元件.二极管只许电流向一个 方向流动.若把二极管接反了,电路中就 没有电流.
小电动机模型 电池、电池组
•还有声控、温控、光控开关等
扳钮开关：单刀单掷、单刀双掷、双刀双掷、
按钮开关和扳钮开关
电刷〔旋钮开关：
感应开关
声控开关
光控开关
空气开关
三、电路的三种工作状态 1、断路：断开的电路. 通路：处处连通的电路. 电源短路：不通过用电器,直接用导线把电源的正负 极连接起来.<会损坏电源,绝对不允许>
五、电路连接的两种基本方式：串联,并联 1、串联：把电路元件依次连接起来的方式叫串联.
电路连接的基本方式
电路连接的基本方式要点一、用电器的连接方式1.串联：把用电器逐个顺次连接起来的方式，叫作串联。
2.并联：把用电器并列的连接起来的方式，叫作并联。
要点二、串联电路和并联电路1.串联电路：由用电器串联所组成的电路，叫作串联电路2.串联电路的特点：（1）连接特点：逐个顺次---首尾相连。
（2）电流路径：只有一个。
（3）开关控制特点：开关能同时控制所有的用电器，与开关的位置没有关系。
（4）用电器工作特点：各用电器互相影响，一个用电器坏了，其他用电器都不能工作。
3.并联电路：由用电器并联所组成的电路，叫作并联电路4.并联电路的特点：（1）连接特点：并列连接---首首尾尾相连。
（2）电流路径：电流有两条(或多条)路径；（3）开关控制特点：干路的开关控制整个干路，支路的开关只控制本支路。
（4）用电器工作特点：各元件可以独立工作，一个用电器坏了了，其它用电器不受影响。
要点诠释：（1）电流流向法：电源正极→各用电器→电源负极，若途中不分流，则用电器串联；若电流在某一处分流，每条支路只有一个用电器，这些用电器并联；若每条支路不只一个用电器，这时电路有串有并，叫混联电路。
（2）断开法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受影响，仍然工作，则这两个用电器为并联。
（3）节点法：在识别电路时，不论导线有多长，只要其间没有用电器或电源，则导线的两端点都可看成同一点，从而找出各用电器的共同点。
（4）观察结构法：将用电器接线柱编号，电流流入端为“首”电流流出端为“尾”，观察各用电器，若“首→尾→首→尾”连接为串联；若“首、首”，“尾、尾”相连，为并联。
（5）经验法：对实际看不到连接的电路，如路灯、家庭电路，可根据他们的某些特征判断连接情况。
1.串联电路：实物图和电路图电流路径 只有一条通路开关控制特点只断开S 1 三个灯泡都不亮 串联电路中开关控制所有用电器，并且和开关的位置没有关系。
电路连接的基本方式
混联电路中的电压分布与元件的连接方式和参数有关。不同分支上的电压可能不同，但 整个电路的电压是恒定的。
混联电路优缺点分析
优点
混联电路可以灵活地组合不同的元件和连接方式，实现复杂的电路功能。同时，由于电流和电压的分布受到多个 元件的影响，因此可以通过调整元件的参数来优化电路的性能。
缺点
混联电路的复杂性使得分析和设计变得更加困难。同时，由于存在多个回路和分支，容易出现故障和干扰，影响 电路的稳定性和可靠性。
实验室电路
在实验室中，为了简化电路结 构和方便实验操作，经常采用 串联连接方式连接电器元件。
Part
02
并联电路连接方式
并联电路定义及特点
定义
两个或多个电器元件的正负极分别连接在一起，形成多个支路，共同连接在电 源上。
特点
各支路电器元件独立工作，互不影响；某支路断开不影响其他支路工作。
并联电路中电流与电压关系
若其中一个电器元件出现故障，整个电路 将无法正常工作。
05
06
电压分配受电器元件阻抗影响，可能导致 部分元件电压过高或过低。
典型应用举例
节日彩灯
节日彩灯通常采用串联连接 方式，当其中一个灯泡损坏 时，整串彩灯将熄灭。
音响设备
音响设备中的功放和音箱通 常采用串联连接，以确保音 频信号的正常传输和放大。
。
缺点
各支路电压相等，不利于实现 电压调节。
典型应用举例
STEP 02
STEP 01
家庭照明电路
计算机内部电路
采用并联连接方式，各灯 具独立控制，互不影响。
STEP 03
电力系统
发电厂、变电站和用户之间的 输电线路采用并联连接方式， 实现电能的分配和传输。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
改正电路，使L1、L2并联。
L1
L1
L2
L2
甲
乙
如图的四个电路中与右边实物图对应的是（ ）
按照电路图，把右边的实物图连接起来
6.如图所示，按电路图用笔画线作导线， 将元件连接起来．
按图所示的实物图画出它的电路图。
7.根据如图所示的电路元件连接图， 画出相应的电路图．
1. 如果电路中有两个用电器,下列说法
提供器材：两节干电池、两个开关、
一个电铃、一只灯泡、若干导线
要求： 闭合S1时，铃响灯亮； 再闭合S2时，铃响灯不亮
请画出符合要求的电路图
并联电路的特点：
➢电路中有多条路径；
➢取下支路中的一个用电器，其它支路 中用电器仍然可以工作；
➢干路上的开关控制整个电路，支路上 的开关控制该支路。
判断串联、并联电路的方法
1.定义法：分析电路中用电器的连接方式，逐个顺 次连接的是串联，并列连接的是并联。
2.电流路径法：分析找出电流的路径，有且有一条 的是串联，有一条以上的是并联。
中正确的是:[ C ] A. 闭合开关S后,亮灯同时亮的一定是串联. B. 闭合开关S后,亮灯同时亮的一定是并联. C. 闭合开关S后,亮灯同时亮的可能是并联,
也可能是串联. D. 条件不足,无法判定.
2、找出下面电路连接图中的不足。
L1 L2
丙
3、如图电路，要使灯泡L1、L2组成串联 电路，则应闭合或断开哪些开关?要使 灯泡L1、L2组成并联电路，则应闭合 或断开哪些开关?
9．如图的实物电路，下 列说法中正确的是 ( )
A. Ll、L2是串联 B．L1、L3是串联 C Ll、L2、L3是串联 D．L1、L2、L3是并联
物理办公室与物理实验室彼此相距较远， 为了传呼方便，在两室各装一个电铃和一 个开关，合用一个电池组。要求两室任何 一方按开关，都能使对方的电铃发声，请 你设计一个符合要求的电路图。
8.用笔画线作导线，将图中的元件连接起 来，连成符合下述要求的电路： ①开关Sl、S2都断开，红、绿灯都不亮； ②只闭合开关S1，红灯亮； ③只闭合开关S2，红、绿灯都不亮； ④开关Sl、S2都闭合，红灯亮，绿灯亮
10. 如图，当开关S1、S2断开或闭合时， 关于三灯连接的情况中，错误的是( )． A．S1、S2都断开，L1、L2串联 B．S1、 S2都闭合，L1、L2并联 C．S1断开、S2闭合，L1、L3串联 D．S1断开、S2闭合，只有L1能发光
3.撤用电器法：撤去电路中一只用电器，另外的用 电器受到影响的是串联，不受影响的是并联。
4.节点法：电路中不论导线多长，只要其间没有电 源用电器等，整根导线可看作一个点，从而找出各 用电器的公共点。
如图示的电路，要使灯L1、L2并联，应当 图中，当开关S闭合，S1、S2都断 开时，电流通过灯 ，它们是 联， 当S、Sl、S2都闭合，电流通过 ， 它们是 联．
连接下面的电路，使两只灯泡均能发光。
L1
L2
二.电路的基本连接方式
1.串联电路：把用电器逐个顺次连 接起来的电路。
串联电路的特点：
➢电路中只有一条路径；
➢取下其中的一个用电器，电路中其它 用电器不工作；
➢电路中只需要一个开关，开关可以放 在电路中任何位置。
2.并联电路：把用电器并列连接起 来的电路。
