建筑施工中高强混凝土的应用探究
高强混凝土在工程中的应用
高强混凝土在工程中的应用一、引言高强混凝土是一种具有高强度、高耐久性和高耐久性的新型建筑材料，近年来在工程领域得到了广泛应用。
本文将从高强混凝土的概念、性能、优点等方面入手，详细介绍高强混凝土在工程中的应用。
二、高强混凝土的概念和性能1. 概念高强混凝土是指在常规混凝土中添加适量的高强度材料或掺合料，通过优化混凝土配合比、材料掺合比例和粒度分布等工艺，使混凝土的抗压强度达到超过60MPa的一种混凝土。
2. 性能高强混凝土具有以下性能：（1）高抗压强度：高强混凝土的抗压强度通常在60MPa以上，是普通混凝土的2-3倍；（2）高抗拉强度：高强混凝土的抗拉强度比普通混凝土高出数倍；（3）高耐久性：高强混凝土通过精细的粒度控制和合理的掺合材料选择，具有较好的耐久性；（4）高抗渗性：高强混凝土的抗渗性能较好，可有效防止水的渗透；（5）高抗冻性：高强混凝土在低温环境下，其抗冻性能较好，不易受到冻融损伤；（6）高耐化学侵蚀性：高强混凝土具有较好的耐化学侵蚀性，可在酸、碱等强腐蚀性环境下使用。
三、高强混凝土的应用1. 桥梁工程高强混凝土在桥梁工程中应用广泛，主要用于桥墩、墩台、箱梁、桥面铺装等部位。
高强混凝土的高强度和高耐久性，可有效增强桥梁的承载能力和耐久性，提高桥梁的使用寿命。
同时，高强混凝土的施工周期短，可有效缩短工期，降低工程成本。
2. 建筑工程高强混凝土在建筑工程中的应用也越来越广泛，主要用于高层建筑、水利工程、地下工程、工业厂房等领域。
高强混凝土的高强度和高抗压性能，可有效提高建筑物的承载能力和抗震性能，增强建筑物的安全性。
同时，高强混凝土还具有较好的耐久性和抗渗性能，可有效保障建筑物的使用寿命。
3. 港口码头工程高强混凝土在港口码头工程中的应用也越来越广泛，主要用于码头桥梁、码头墩、码头岸墙等部位。
高强混凝土的高强度和高耐久性，可有效增强码头的承载能力和耐久性，提高码头的使用寿命。
同时，高强混凝土的施工周期短，可有效缩短工期，降低工程成本。
建筑施工中高强混凝土的应用
建筑施工中高强混凝土的应用
吴国荣 （ ２ ３ １ ０ ２ ６ １ ９ ７ ９ ０ ２ ２ 仃５ ２ ４ ）
１ ５ ０ ０ ０ ０
推广的 “ 十项建 筑业新技 术” 的重点 对象之一， 它也是 未 来很 长一段 时 间混 凝土 技 术发展 的趋 势。 由美国标 准与技 术研 究院联合 混凝 土协 会 举 行 的研 讨会 强调 高性能混凝 土的工作 性能 ： 采用优 质材料 配制 ， 不离 析， 有足够的韧性和 体 积稳定性 。 文章 首先介 绍了高性 能混凝 土相比 较 普通 混凝 土的优 异之处 ， 结合其在 房建工程 施 工中的应 用， 最后展 望了 高性 能混凝 土在我 国建 筑领 域的应 用发展 前景。 【 关键 词 】高强高性 能混 凝土 ； 房屋建 筑工程 ； 新技 术应 用
混 凝土 级配 。
近 年来 ， 随 着 整个 建 筑 行业 水平 的 提 升， 房屋 建筑 施 工 的 技 术 得到了很大提升， 施工过程中不断涌现出新技术和新施工工艺， 这些 都 强 烈冲 击了传 统 的 施 工技 术 。 新 的施 工技 术 不 仅 跨越 了传统 工艺 的 施 工瓶颈 ， 在 另一方面也让 工人 的施 工效率 得 到 了 大 大 的提 升。 随 着施 工技 术水平 的逐步上升， 混 凝土 结构 工程 的也需要 更高 的承载 ， 这 些都 是 影 响到高 强高性能 混凝 土 的研发和应 用 的关键 因素。 高强混凝土定义 般把 强 度等 级 为 Ｃ ５ ０ 及其 以上 的 混 凝 土称 为高 强混 凝 土 。 它
一
一
是 用 水泥 、 砂、 石原 材 料 外加 减 水 剂 或 同时 外加 粉 煤 灰 、 Ｆ 矿粉、 矿 渣、 硅 粉 等混 合料 ， 经常 规 工艺生 产 而获 得高 强的 混凝 土 。 高强混 凝
建筑施工中高强混凝土的应用
建筑施工中高强混凝土的应用摘要：随着城市化进程的不断推进，我国的建筑行业发展的速度越来越快，这也就使得建筑施工中对混凝土的品质问题越来越注重，因此，高强混凝土得到了非常广泛的应用。
本文主要针对高强混凝土在建筑施工当中的应用做一个详细的探讨与说明。
关键词：建筑施工；高强混凝土；应用；特点1、引言在我国目前的建筑行业当中，由于高强度混凝土能够在建筑施工中产生可观的社会效益以及经济效益，故此，高强度混凝土越发得到施工企业的青睐。
但是，如何更加有效、科学且合理的开发高强混凝土的研究价值与使用价值依旧是重点。
下面就主要对高强混凝土的应用以及控制其质量的一系列措施做详细的分析。
2、高强混凝土2.1高强混凝土的定义顾名思义，高强混凝土指的是强度等级较高的混凝土，通常在混凝土抗压强度等级超过C60时就被称为高强混凝土。
它主要是在水泥、石原材料以及砂当中添加减水剂，或者是同时加矿渣、粉煤灰、硅粉等而成的混合料，再经过常规的工艺生产而获得高强的混凝土。
提高混凝土的强度是发展大跨度结构的建筑物以及高耸结构或高层建筑的重要措施，同时，高强度混凝土应用到建筑施工中之后，能够满足一些高层建筑或者是特殊结构的建筑使用要求及受力要求，能够在高层建筑当中非常明显的减少结构的截面尺寸，很大程度增大工程的有效空间。
2.2高强混凝土的特点2.2.1抗压强度高高强混凝土最大的一个特点就是抗压强度高，相比较普通强度的混凝土来说，其抗压强度超出普通混凝土的四倍到六倍，因此，可以非常有效的减少截面的尺寸，并减轻整个结构的自重，推动整个工程工期的顺利完成。
一般情况下，高强混凝土最适合用在高层的建筑中，因为高强混凝土的使用可以将混凝土强度等级从C30提高到C60，对受压构件来说可以节省30%-40%的混凝土，对受弯构件来说可以节省10%-20%的混凝土。
虽然说高强混凝土的使用成本比普通强度混凝土的成本要高一些，但是由于其减少了结构的截面尺寸，减轻了整个结构的自重，这对自重占荷载主要部分的建筑物具有非常重要的意义。
高强混凝土在建筑工程中的应用
浅析高强混凝土在建筑工程中的应用摘要：目前，在建筑工程施工当中由于高墙混凝土有着显著的经济效益和社会效益，因此被人们广泛的应用。
本文通过对高强混凝土的适用范围和材料选取方面进行简要的介绍，主要论述了高强混凝土在建筑工程中的应用，以供同行参考。
关键词：高强混凝土；适用范围；特点一、高强混凝土适用范围所谓的高强混凝土就是指在施工过程中选用优质的水泥和骨料，然后通过较低的水灰比来对其进行浇筑从而产生强度较高的混凝土施工材料。
目前由于高墙混凝土有着极强的稳定性和可靠性，施工工艺比较简便，而且成本消耗较低，因此在工程施工中得到了人们的广泛应用。
其中高墙混凝土适用的施工环境主要有：1、高层建筑在高层建筑施工中，人们都已经将高强混凝土作为建筑施工的主要材料，它不但可以扩大建筑结构的施工面积，还有效的提高了施工材料的利用率，节省了施工成本的消耗。
而且因为高强混凝土施工工艺比较简便，是工程施工中，我们可以利用高强混凝土这些特点来提高工程施工的进度。
2、预应力结构施工工程高强混凝土的徐变较小，弹性模量比较高，在预应力结构工程施工中，可以减轻预应力结构的自重，从而减少预应力结构在使用过程中，应力出现的损耗，从而提高预应力结构的稳定性和强度，保障工程施工的质量不会受到影响。
3、大跨度屋盖在大跨度建筑建筑工程施工中，对混凝土强队的要求很高，一般的混凝土结构无法满足大跨度建筑工程的施工条件，因此我们在进行大跨度建筑结构工程施工中，一般都是采用强度较高、稳定性较好的高强度混凝土，它不但可以减轻大跨度屋盖的荷载量，还有效的提高了大跨度建筑结构的质量。
4、处于侵蚀环境下的建筑物或构筑物高强混凝土除了有着较强的稳定性和可靠性以外，还有着较好的耐久性和耐腐蚀性，在某些长期处于腐蚀环境下的建筑结构有着极大的帮助。
自改革开发以来，我国的建行业得到了飞速的发展，其中有不少的施工单位开始对高强度混凝土进行研究和开发，并且还取得了不错的效果。
高强混凝土在建筑施工中的应用探讨

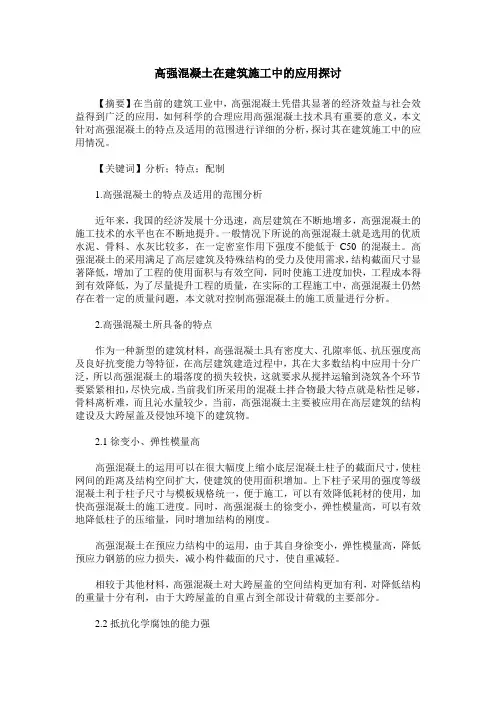

高强混凝土在建筑施工中的应用探讨【摘要】在当前的建筑工业中，高强混凝土凭借其显著的经济效益与社会效益得到广泛的应用，如何科学的合理应用高强混凝土技术具有重要的意义，本文针对高强混凝土的特点及适用的范围进行详细的分析，探讨其在建筑施工中的应用情况。
【关键词】分析；特点；配制1.高强混凝土的特点及适用的范围分析近年来，我国的经济发展十分迅速，高层建筑在不断地增多，高强混凝土的施工技术的水平也在不断地提升。
一般情况下所说的高强混凝土就是选用的优质水泥、骨料、水灰比较多，在一定密室作用下强度不能低于C50的混凝土。
高强混凝土的采用满足了高层建筑及特殊结构的受力及使用需求，结构截面尺寸显著降低，增加了工程的使用面积与有效空间，同时使施工进度加快，工程成本得到有效降低，为了尽量提升工程的质量，在实际的工程施工中，高强混凝土仍然存在着一定的质量问题，本文就对控制高强混凝土的施工质量进行分析。
2.高强混凝土所具备的特点作为一种新型的建筑材料，高强混凝土具有密度大、孔隙率低、抗压强度高及良好抗变能力等特征，在高层建筑建造过程中，其在大多数结构中应用十分广泛，所以高强混凝土的塌落度的损失较快，这就要求从搅拌运输到浇筑各个环节要紧紧相扣，尽快完成。
当前我们所采用的混凝土拌合物最大特点就是粘性足够，骨料离析难，而且沁水量较少。
当前，高强混凝土主要被应用在高层建筑的结构建设及大跨屋盖及侵蚀环境下的建筑物。
2.1徐变小、弹性模量高高强混凝土的运用可以在很大幅度上缩小底层混凝土柱子的截面尺寸，使柱网间的距离及结构空间扩大，使建筑的使用面积增加。
上下柱子采用的强度等级混凝土利于柱子尺寸与模板规格统一，便于施工，可以有效降低耗材的使用，加快高强混凝土的施工进度。
同时，高强混凝土的徐变小，弹性模量高，可以有效地降低柱子的压缩量，同时增加结构的刚度。
高强混凝土在预应力结构中的运用，由于其自身徐变小，弹性模量高，降低预应力钢筋的应力损失，减小构件截面的尺寸，使自重减轻。
高强混凝土在建筑工程中的应用
高强混凝土在建筑工程中的应用
高强混凝土是指具有28天抗压强度超过60MPa的混凝土，是将普通混凝土的配料调整，提高水泥种类、增加外加剂和粉煤灰等材料的使用，以提高混凝土的抗压强度的新型
混凝土。
它的特点是强度高、寿命长、开裂少、减少裂缝，可以用于建筑工程中非常多的
位置，有着极其重要的用途和地位。
首先，高强混凝土可以用于构件制造。
它完全可以替代砌筑砖砌块构建的构件，从而
实现结构体系的统一，降低施工难度，减少钢筋绑扎，同时改善结构的整体形状，从而提
高施工质量。
此外，高强混凝土也可以用作装配式构件，可以提高构件的预制性，有利于
提高施工效率，缩短施工周期，减少施工施工成本。
其次，高强混凝土也可以用于桥梁、停车场等建筑工程上，这些工程要求高强度。
桥
梁需要对机动车辆、移动设备和行人施加更高的荷载，而混凝土在极端天气条件下的抗压
性能极高，使用高强混凝土可以极大的提高桥梁的抗压强度，使其超过设计要求，在桥梁
工程中，应用高强混凝土就可以减轻桥梁的重量，提高桥梁的耐久度。
再者，高强混凝土还可以用于高层建筑和大跨度结构物的施工中，在建筑物的基础部分，一般需要用钢筋，承受建筑物重量，而在用高强混凝土混凝土可以减少混凝土的质量，加强抗裂性能，在这种情况下，应用高强混凝土可以帮助减少钢筋的使用量，减轻建筑物
重量，降低建筑物整体重量，增加建筑物结构的抗侧变性能，使建筑物更加结实牢固稳定。
总之，高强混凝土在建筑工程中的应用已经成为建筑行业的必不可少的技术，充分考
虑到它的高强度、高抗压性能、减少开裂等特点，应用高强混凝土不仅可以提高施工质量
和效率，还可以改善结构性能，对建筑行业发展有着至关重要的作用。
高强混凝土在建筑工程中的运用和研究
高强混凝土在建筑工程中的运用和研究摘要：混凝土是土木工程中最基本的建筑材料,随着现代技术的不断发展,高层建筑结构以及其他各种特种结构的不断涌现,对结构材料性能发面也日益提出了更高的要求。
本文对高强混凝土的特点做了介绍，论述了高强混凝土的研究现状，以提高人们对高强混凝土的认识，推广高强混凝土的应用。
关键词：混凝土；研究；高层建筑Abstract: Civil engineering concrete is the most basic building materials, with modern technology unceasing development, high-rise buildings and various other special structures are constantly emerging, the material property of the structure, has put forward higher requirements. This paper introduces the characteristics of high strength concrete, discusses the present research of the high strength concrete, in order to raise awareness of the high strength concrete knowledge, promote the application of high-strength concrete.Key words: concrete; research; high-rise building在大跨度的结构物及高层建筑中，桥梁工程、海洋工程、混凝土制品中，采用高强混凝土可以获得显著的技术经济效果。
例如，以抗压强度为60-80MPa 的混凝土取代强度为30-40MPa混凝土生产构件，可以大大减少混凝土及钢筋用量。
高强混凝土的研究与应用
高强混凝土的研究与应用高强混凝土是一种具有高度抗压强度和耐久性的混凝土，它由高品质的材料和适当的配比制成。
近年来，随着建筑和工程技术的不断发展，高强混凝土的研究和应用也逐渐得到了广泛关注和应用。
一、高强混凝土的特点高强混凝土与普通混凝土相比具有以下显著特点：1.高强度：高强混凝土的抗压强度在60MPa以上，是普通混凝土的两倍以上，因此可以承受更大的荷载。
2.耐久性强：高强混凝土具有优异的耐久性能，能够长时间承受自然环境和化学腐蚀的侵蚀。
3.施工性好：高强混凝土的流动性好，易于浇筑，能够保证施工的顺利进行。
4.节能环保：高强混凝土的生产过程中使用的材料少，能够减少能源消耗和空气污染。
二、高强混凝土的研究高强混凝土的研究主要分为以下几个方面：1.材料研究：高强混凝土的材料选择是影响其性能的关键因素之一，目前常用的材料有高性能水泥、粉煤灰、细集料、超细颗粒材料等。
2.配合比设计：高强混凝土的配合比设计是保证其强度和耐久性的关键，需要在保证强度和耐久性的前提下，合理选择材料比例和水胶比。
3.混凝土性能测试：通过对高强混凝土的试验，可以评估其强度、抗裂性、抗渗性、耐久性等性能。
4.工程应用研究：高强混凝土的工程应用研究是将其理论研究与实践相结合，通过实际工程应用验证其性能和可行性。
三、高强混凝土的应用高强混凝土的应用范围非常广泛，可以应用于以下领域：1.高层建筑：高强混凝土能够承受更大的荷载，因此可以用于高层建筑的主体结构。
2.桥梁工程：高强混凝土的耐久性强，能够承受苛刻的自然环境和化学腐蚀，因此可以用于桥梁工程的主体结构、墩台、桥墩等部位。
3.水利工程：高强混凝土的抗渗性好，能够有效地防止水渗漏，因此可以用于水利工程的隧道、堤坝、水库等部位。
4.地下工程：高强混凝土的抗压强度高，能够有效地防止地下工程的塌陷和变形，因此可以用于地铁、地下车库等部位。
四、高强混凝土的施工技术高强混凝土的施工技术需要注意以下几个方面：1.材料的质量控制：需要对高强混凝土的原材料进行质量控制，确保其符合设计要求。
浅谈高强混凝土在建筑工程中的应用
浅谈高强混凝土在建筑工程中的应用【摘要】本文论述了高强混凝土这种施工材料在建筑工程施工中的具体应用。
文章首先概述了高强混凝土的概念与特点，分析了高强混凝土的在建筑工程中的应用场合，继而从原材料、配合比和施工技术等方面详细探讨了使用高强混凝土进行建筑工程施工的质量控制要点。
【关键词】高强混凝土；建筑工程；配合比；施工混凝土是我国建筑工程施工中应用最广泛的施工材料，这主要得力于其所具有的优良性能和较好的经济性。
但是随着城市高层建筑工程的不断增多，建筑工程对施工材料提出了更高的要求。
对于混凝土这种基本的建筑材料来讲，提高其强度等级是当务之急。
高强度的混凝土主要是指混凝土的强度等级大于或等于C50，这种混凝土在工程中能够表现出更大的强度，但同时也需要更先进的施工工艺和技术方法以及更严格的施工管理控制。
以下笔者就来详细探讨高强混凝土的具体应用。
1.高强混凝土概述在我国，高强混凝土主要是指混凝土等级不小于C50的混凝土，即利用优质的水泥、骨料，按照较低的水灰比，加入一些外加剂，经过充分的搅拌混合而形成的混凝土。
这种混凝土的密度较大，孔隙率很低，抗渗性和抗变形性强、抗压强度高，在一些高层建筑或大跨度结构建筑以及其他一些有着特殊强度要求的建筑工程施工中具有非常重要的应用价值。
并且高强混凝土很好的解决了混凝土常见的裂缝病害，这是因为高强混凝土的水灰比较低，水化热反应较小，因而混凝土内外温度差异变化不大，收缩应力减少。
因而很好的避免了温度应力与收缩应力作用下产生的裂缝病害。
除此之外，高强混凝土还有一个很大的优点就是耐久性强，在一些容易受侵蚀的建筑工程中，采用高强混凝土作为施工材料能够极大的提高建筑的耐久性，延长了建筑的使用寿命，这也为增强建筑工程的耐久性提供了有力的材料支持。
2.高强混凝土在建筑工程中的应用场合高强混凝土所具备的多种优点使其成为建筑工程施工中最受关注的施工材料，但由于施工技术限制、工程造价控制等多方面原因，高强混凝土并没有完全替代普通混凝土。
高强混凝土在工程中的应用
高强混凝土在工程中的应用高强混凝土在工程中的应用高强混凝土是一种特殊的建筑材料，具有优异的力学性能和耐久性，因此在工程中得到了广泛的应用。
本文将从不同的角度来探讨高强混凝土在工程中的应用，以帮助读者更深入地理解这一材料的特点和优势。
1. 强度和耐久性：高强混凝土的主要特点之一是其出色的强度和耐久性。
其抗压强度通常在50MPa以上，相比于普通混凝土更高。
这使得高强混凝土在需要承受大荷载或抵抗复杂环境条件的工程中特别有用，例如桥梁、高层建筑、海洋工程等。
2. 经济性：尽管高强混凝土的成本较普通混凝土高，但在一些情况下，使用高强混凝土可以带来更好的经济效益。
由于其强度更高，可以使用更薄的构件来实现相同的结构要求，从而减少了材料的使用量和施工的工期，降低了整体成本。
3. 构造灵活性：高强混凝土的高强度和抗震性能使其成为灵活设计和构造的理想选择。
它可以更好地适应空间约束，减小构件尺寸和重量，提供更大的设计自由度。
高强混凝土在需要创新和个性化设计的工程项目中经常被使用。
4. 减少维护成本：由于高强混凝土的耐久性更高，其在使用寿命内降低了维护和修复的需求，从而减少了维护成本。
这对于远离城市或条件艰苦的工程项目尤为重要，因为维修困难和费用较高。
5. 可持续性：高强混凝土的应用有助于减少资源消耗和环境污染。
由于可以使用较少的材料和更小的构件来实现相同的结构要求，高强混凝土减少了对天然资源的需求。
其耐久性和长寿命还可以减少对环境的负面影响。
总结回顾：高强混凝土在工程中的应用具有诸多优势。
其优异的强度和耐久性使其成为承受大荷载和复杂环境条件的理想选择。
与普通混凝土相比，高强混凝土因其经济性、构造灵活性、减少维护成本和可持续性等方面的优势，越来越受到工程界的青睐。
对于高强混凝土的应用，我认为在今后的工程项目中，更多的设计师和建筑师将意识到其潜力，并开始采用这一材料来实现更高效、更经济和更环保的工程设计。
然而，随之而来的挑战是需要更多的研究和技术创新来进一步推动高强混凝土技术的发展，以满足不断增长的工程需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑施工中高强混凝土的应用探究
发表时间：2018-12-17T10:21:21.583Z 来源：《建筑学研究前沿》2018年第23期作者：赵磊
[导读] 本文在分析高强度高性能混凝土概念的基础上，对高强度混凝土的原材料、配合比设计原则、技术问题以及具体的施工控制方法进行了分析。
旨在为高强度混凝土在建筑施工中的应用提供理论参考。
赵磊
23020319850110XXXX
摘要：本文在分析高强度高性能混凝土概念的基础上，对高强度混凝土的原材料、配合比设计原则、技术问题以及具体的施工控制方法进行了分析。
旨在为高强度混凝土在建筑施工中的应用提供理论参考。
关键词：高强度混凝土配合比设计集料外加剂
1 特点
高强混凝土是具有富配合比，低水灰比特点，而且高效减少剂，是配制高强混凝土必不可少的组成部分。
由于高强混凝土的坍落度损失快，要求在施工中从搅拌运输到浇筑各环节要紧扣，在短时间内完成。
高强混凝土拌合物特点是粘性大，骨料不易离析，泌水量少。
2 适用范围
高层建筑、大跨度建筑、构造物以及高效预应力混凝土等。
3 工艺原理
高强混凝土是通过掺加高效减水剂、活性掺合料，选用优质材料、合理的配比和搅拌系统的计量精度、严格控制水灰比的用水量，外加剂量以及浇筑成型，养护等各个环节，达到高强的目的。
4 原材料：
4.1 水泥：应不低于525#的硅酸盐水泥。
其质量必须符合GBJ175-85《硅酸盐水泥，普通水泥》规定。
水泥进场后，必须进行复验，合格方可使用。
4.2 细骨料：中砂、细度模量2.65-3.0容量1420kg/m3左右。
符合11区级配要求，其品质符合IGJ52-79《普通混凝土用砂、质量标准及检验方法》规定含泥量不得超过2%。
4.3 粗骨料：花岗岩碎石、石灰岩碎石，规格为0.5-2cm，最大不超过3.2cm，质地坚硬，外形接近正方形，针片颗粒状不超过5%，压碎指标9-12%，强度比与所配混凝土强度高20-50%，连续级配，含砂量不大于1%，各项技术指标符合JGJ53-79《普通混凝土用碎石或卵石质量标准及检验方法》的规定。
4.4 F矿粉增强剂质量应符合以下要求：F矿粉增强剂质量不得低于6%；可溶性硅、铝含量分别不低于8-10%与6-8%；细度控制0.08方孔筛的筛余量为1-3%。
F矿粉技术特点：用内渗10%地矿粉的高强混凝土强度与对比纯水泥强度基本相同，但每立方米混凝土可节省水泥40-50kg左右。
改善了工艺性能，保水性好，一小时内无泌水现象。
坍落度增大，满足泵送混凝土施工要求。
价格低，仅为水泥价的1/2-2/3。
高效减水剂：质量应符合GB8076-87《混凝土外加剂质量标准》的规定。
4.5 高效减水剂：质量应符合GB8076-87《混凝土外加剂质量标准》的规定。
4.6 水：自来水。
5 配合比
高强混凝土的配合比必须满足混的强度，耐久性要求以及施工工艺要求的和易性，可泵性，凝结时间、控制坍落度损失等。
通过试配确定，并应通过现坍试验合格后，才能正式使用。
5.1 试配强度。
高强混凝土配制强度，根据GBJ107-87（混凝土强度检验评定标准）和《高强混凝土结构施工规程建议》（初稿）的规定，并考虑现场实施条件的差异和变化确定配合比，试配强度定为所需强度等级乘系数1.15。
mfcu≥mfcuk+1.64580；其中mfcu-混凝土试配强度；mfcuk-混凝土强度等级；1.645-为保证率95%系数。
80-根据情况取5N/mm2。
5.2 高强混凝土的水灰比控制在0.28-0.32范围内，不大于0.32，并随强度等级提高而降低，对C60及其以上的混凝土，水灰比应不大于0.28，拌料的和易性宜通过外加高效减水剂和外加混合料进行调整，在满足和易性的前提下尽量减少用水量，为改善工作度，如用NF高效减水剂时，用量以不超过水泥量的1.5-2%。
5.3 水泥用量宜用450-500kg/m3，对60Mpa及其以上的混凝土也不宜超过550kg/m3应通过外加矿物掺合料来控制和降低水泥量，尤其是外加硅粉可以较大幅度地减少水泥用量。
高强混凝土必须采用优质水泥，其标号以525#以上。
5.4 砂率一般控制在26-32%，泵送时砂率应在32-36%范围内。
5.5 掺F矿粉混凝土配合比计算宜采用绝对体积法或假定容重法，先计算出不掺F矿粉的基准混凝土配合比，再用F矿粉置换基准混凝土配合比中水泥用量的10%左右代替水泥。
5.6 入模坍落度范围根据运输时间混凝土浇筑技术措施确定。
其大小应通过高效减水剂掺量调整，坍落度的损失，通过掺载体流化剂或NF高效减水剂控制坍落度损失。
6 施工工艺
6.1 高强混凝土拌制：投料顺序及搅拌工艺；严格控制施工配合比，原材料按重量计，要设置灵活，准确的磅砰，坚持车车过秤。
定量允许偏差不应超过下列规定：水泥±2%；粗细骨料±3%；水、掺合料，高效减水剂±1%；高强混凝土搅拌时，应准确控制用水量，应仔细测定砂石中的含水量并从用水量中扣除，配料时采用自动称量装置和砂子含水量自动检测仪器，自动调整搅拌用水。
不得随意加水；高效减水剂可用粉剂，也可制成溶液加入，并在实际加水时扣除溶液用水。
搅拌时宜用滞水工艺最后一次加入减水剂；保证拌合均匀，制配高强混凝土要确保拌合均匀，它直接影响着混凝土的强度和质量要采用强制式搅拌机拌和，特别注意确保搅拌时间充分，不少于60秒。
6.2 高强混凝土运输与浇筑：快速施工。
由于高强混凝土坍落度损失快，必须在尽可能短的时间内施工完毕，这就要求在施工过程中精心指挥有严密的施工组织，从搅拌、运输、浇筑几个工序之间要协调作业，各个环节要紧扣，保证一小时内完成；密实性对混凝土的强度至关重要。
在施工过程中为保证混凝土的密实性，要采用高频震捣器，根据结构断面尺寸分层浇筑，分层震捣。
浇筑混凝土卸料时，自
由倾落高度不应大于2米；不同强度等级混凝土接处的施工宜先浇筑高强混凝土，然后再浇筑低等级混凝土，也可以同时浇筑。
此时应特别注意，不应使低等级混凝土扩散到高混凝土的结构部位中去。
6.3 养护：为免高强混凝土因早期失水而降低强度及由于内外温差过大造成表面裂缝，因此要加强养护。
高强混凝土浇筑完毕后，在八小时内加以覆盖和浇水养生。
浇水次数应维持混凝土结构表面湿润状态。
浇水养护日期不得少于14昼夜。
冬施时间要延长拆模时间，采取保温措施，不得遭受冻害损失。
7 机具
强制式搅拌机；JS500混凝土搅拌机生产率23-27m3/h；混凝土输送泵：HBJ60拖式混凝土输送泵，输送能力排出压力5.1Mpa，水平距离620米，垂直距离115米，最大输送量58 m3/h；高频震捣器：频率8000-21000次/分。
8 劳动组织
泵送混凝土要多工种联合作业。
因此，要建立施工指挥体系，合理配备人员，统一协调有关泵送事宜。
9 质量标准
9.1 高强混凝土的配制及施工，必须有严格的质量控制和质量保证制度。
针对具体的工程对象，事先必须有设计、生产和施工各方共同制定的书面文件，提出质量控制和质量保证的具体细则，规定各种表记载的内容，并明确专人负责监督检查和施行。
9.2 高强混凝土施工前，施工单位必须对原材料性能，所配制手工劳动高强砼拌合物性能及砼硬功夫化性提出试验结果报告，等设计单位或甲方监理单位许可后，方可施工。
9.3 高强混凝土质量检查及验收，可参照《钢筋混凝土工程施工及验收规范》GBJ204-83中的有关规定。
检查内容，应包括浇筑过程的坍落度变化及凝结时间，当环境温度与标准养护相差较大时，应同时留取在现场环境下养护的对比试件。
标准养护的留取试块宜比普通混凝土所要求的增加1-2倍，以测量早期及后期强度变化，测定抗压极限强度的试件可用边长为10cm立方体，对15cm边长立方体强度的换算系数由50 Mpa到90 Mpa取0.95到0.91逐步递减，中间取值可直线内插。
9.4 对于大体积和大尺寸的高强混凝土工程或构件，应监测水化热造成的温升变化，并采取相应的防裂措施。
9.5 高强混凝土强度检验评定标准参照《混凝土强度检验评定标准》GBJ107-87的有关规定。
10 经济效益
在高层建筑中应用高强混凝土，具有缩小构件继面的承重，增加强度，加快周转，缩短工期等显著的经济效益和社会效益。
参考文献
[1]陈本沛.混凝土结构理论和应用研究的理论与发殿[M].大连理工大学出版社.2004。
