混凝土碳化试验
混凝土中的碳化深度检测方法
混凝土中的碳化深度检测方法一、简介混凝土是一种常见的建筑材料，但它也存在一些问题，如碳化现象。
碳化是指混凝土中的水泥石体中的碳酸盐与二氧化碳反应，形成碳酸盐，从而降低混凝土的碱度，进而使钢筋失去保护层而腐蚀。
因此，对于混凝土中的碳化深度进行检测非常重要。
本文将介绍混凝土中的碳化深度检测方法。
二、检测方法1.酚酞法酚酞法是一种常用的混凝土碳化深度检测方法。
首先，将混凝土样品切割成适当的大小，然后在样品表面涂上一层酚酞指示剂溶液。
酚酞指示剂溶液会与混凝土中的碱性物质反应，形成红色，从而确定碳化深度。
2.酸浸法酸浸法也是一种常见的混凝土碳化深度检测方法。
首先，将混凝土样品切割成适当的大小，然后将其浸泡在盐酸或硝酸溶液中。
酸溶液会侵蚀混凝土表面，并使碳化区域变浅。
通过比较侵蚀深度和原始混凝土深度，可以确定碳化深度。
3.电化学法电化学法是一种较为先进的混凝土碳化深度检测方法。
该方法利用电化学原理，通过电化学极化测试来确定碳化深度。
首先，将电极插入混凝土样品中，然后进行电极极化测试，得到电极极化曲线。
根据曲线的特征，可以确定混凝土中的碳化深度。
4.超声波法超声波法是一种非破坏性的混凝土碳化深度检测方法。
该方法利用超声波在不同介质中传播速度的差异，来确定混凝土中的碳化深度。
首先，将超声波探头放置在混凝土表面上，然后将超声波信号发送到混凝土中。
通过测量超声波传播时间和传播距离，可以计算出混凝土中的碳化深度。
5.显微镜法显微镜法是一种直观的混凝土碳化深度检测方法。
该方法使用显微镜来观察混凝土样品中的碳化现象。
首先，将混凝土样品切割成适当的大小，并将其打磨平滑。
然后，使用显微镜观察混凝土中的碳化现象。
通过比较不同深度处的碳化情况，可以确定碳化深度。
三、结论通过上述介绍，我们可以看出，混凝土中的碳化深度检测方法有多种。
每种方法都有其优缺点，可以根据实际情况选择合适的方法进行检测。
在实际操作中，应注意操作规范，确保检测结果的准确性。
混凝土中碳化深度测试方法的探讨与改进
混凝土中碳化深度测试方法的探讨与改进一、引言混凝土是建筑中广泛使用的一种材料，其性能对建筑结构的安全性和耐久性有着至关重要的影响。
然而，混凝土在使用过程中会受到各种环境和外界因素的影响，其中碳化是一种普遍存在的现象。
深度、速度和影响因素等都会对混凝土的结构和性能产生较大的影响，因此，混凝土中碳化深度的测试方法具有重要意义。
本文将探讨混凝土中碳化深度测试方法的探讨与改进。
二、传统测试方法混凝土中碳化深度的测试方法主要有两种：酚酞指示剂法和化学分析法。
酚酞指示剂法是一种简单易行、经济实用的方法，通过滴取酚酞溶液于混凝土表面，根据酚酞的颜色变化来判断混凝土中的碳化深度。
但是，该方法存在以下不足之处：1.测试结果不准确，受环境因素的影响较大，如空气湿度、温度等。
2.测试深度较浅，只能测试表层的碳化情况。
3.测试速度慢，需要较长时间才能取得结果。
化学分析法是一种高精度、高准确度的方法，通过取混凝土样品进行化学分析，得出混凝土中碳化物含量的浓度，从而计算出碳化深度。
但是，该方法存在以下不足之处：1.测试成本高，需要专业的实验室设备和人员。
2.测试时间长，需要较长时间才能取得结果。
3.样品取材困难，可能会对混凝土结构造成损伤。
三、新型测试方法为了解决传统测试方法存在的不足之处，近年来，一些新型测试方法被提出和应用。
其中，电化学方法和红外光谱法是比较有前途的方法。
1.电化学方法电化学方法是利用混凝土内部电化学反应来测试混凝土中碳化深度的方法。
该方法优点明显，具有以下特点：1.测试结果准确，受环境因素的影响较小。
2.测试深度较深，可测试混凝土内部的碳化情况。
3.测试速度快，可实现实时监测。
4.无需取样，对混凝土结构没有破坏。
但是，该方法也存在以下不足之处：1.需要专业的设备和人员，测试成本高。
2.测试结果受混凝土配合比、龄期、温度等因素影响。
3.测试精度受到电极材料和电极间距的影响。
2.红外光谱法红外光谱法是利用混凝土中碳酸盐的红外吸收特性来测试混凝土中碳化深度的方法。
混凝土加速碳化试验技术规程
混凝土加速碳化试验技术规程一、试验目的及背景混凝土是一种广泛应用于建筑、道路、桥梁等工程领域的材料。
在工程使用过程中，混凝土会受到多种因素的影响，如空气中的二氧化碳、水气、氯离子等，这些因素会导致混凝土的性能发生变化，从而影响工程的使用寿命和安全性。
因此，混凝土的耐久性能是一个非常重要的指标，而加速碳化试验是评估混凝土抗碳化性能的一种常用方法。
本技术规程旨在规范混凝土加速碳化试验的实施方法，确保试验结果的准确性和可靠性，为混凝土工程设计和施工提供科学依据。
二、试验原理混凝土加速碳化试验是通过将混凝土试件置于碳酸钠溶液中，使试件表面暴露在高浓度的二氧化碳气氛中，实现对混凝土抗碳化性能的评估。
碳酸钠会与混凝土中的自由钙化合生成碳酸钙，从而降低混凝土的碱度，促进碳化反应的进行。
在试验结束后，通过测量试件的碳化深度和厚度损失等参数，评估混凝土的抗碳化性能。
三、试验材料和设备1. 试验材料（1）混凝土试件：按照标准要求制备混凝土试件，常用规格为100mm×100mm×100mm的立方体试件。
试件应为标准养护条件下养护28天以上，强度达到标准要求。
（2）碳酸钠溶液：浓度为5%的碳酸钠溶液。
2. 试验设备（1）恒温恒湿箱：用于控制试验环境的温度和湿度。
（2）电子天平：用于测量试件质量。
（3）刻度尺：用于测量试件的尺寸。
（4）砂轮机：用于研磨试件表面。
（5）灰斑比仪：用于测量试件表面的碱度值。
（6）测厚仪：用于测量试件厚度和碳化深度。
四、试验步骤1.试件制备（1）按照标准要求制备混凝土试件，并进行标准养护。
（2）试件表面平整度应符合标准要求，如有凸起或凹陷应用砂轮机进行研磨，直至表面平整。
（3）测量试件的尺寸和质量，并记录试件编号。
（4）在试件表面划定一个边长为50mm的正方形，作为碳化试验区域。
2.试验操作（1）将试件放置于恒温恒湿箱内，控制环境温度为20℃±2℃，相对湿度为60%±5%。
结构混凝土碳化深度的检测、评定

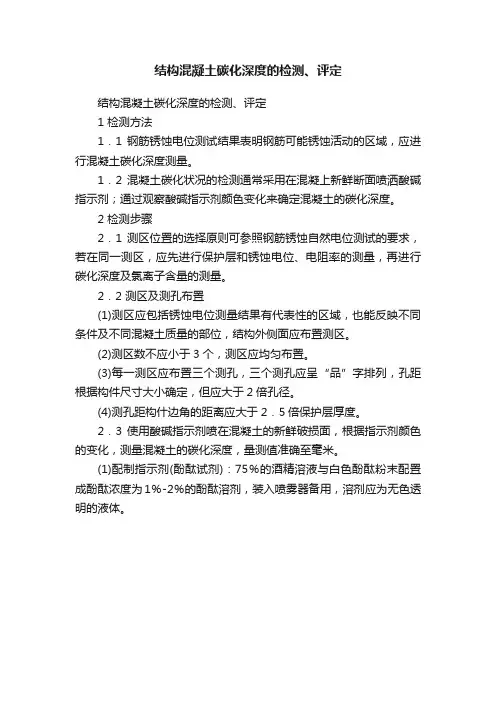

结构混凝土碳化深度的检测、评定
结构混凝土碳化深度的检测、评定
1 检测方法
1．1 钢筋锈蚀电位测试结果表明钢筋可能锈蚀活动的区域，应进行混凝土碳化深度测量。
1．2 混凝土碳化状况的检测通常采用在混凝上新鲜断面喷洒酸碱指示剂；通过观察酸碱指示剂颜色变化来确定混凝土的碳化深度。
2 检测步骤
2．1 测区位置的选择原则可参照钢筋锈蚀自然电位测试的要求，若在同一测区，应先进行保护层和锈蚀电位、电阻率的测量，再进行碳化深度及氯离子含量的测量。
2．2 测区及测孔布置
(1)测区应包括锈蚀电位测量结果有代表性的区域，也能反映不同条件及不同混凝土质量的部位，结构外侧面应布置测区。
(2)测区数不应小于3个，测区应均匀布置。
(3)每一测区应布置三个测孔，三个测孔应呈“品”字排列，孔距根据构件尺寸大小确定，但应大于2倍孔径。
(4)测孔距构什边角的距离应大于2．5倍保护层厚度。
2．3 使用酸碱指示剂喷在混凝土的新鲜破损面，根据指示剂颜色的变化，测量混凝土的碳化深度，量测值准确至毫米。
(1)配制指示剂(酚酞试剂)：75％的酒精溶液与白色酚酞粉末配置成酚酞浓度为1％-2％的酚酞溶剂，装入喷雾器备用，溶剂应为无色透明的液体。

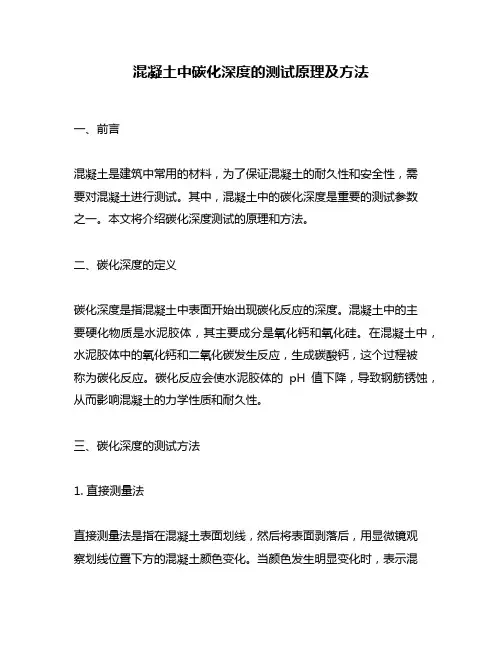

混凝土中碳化深度的测试原理及方法
混凝土中碳化深度的测试原理及方法一、前言混凝土是建筑中常用的材料，为了保证混凝土的耐久性和安全性，需要对混凝土进行测试。
其中，混凝土中的碳化深度是重要的测试参数之一。
本文将介绍碳化深度测试的原理和方法。
二、碳化深度的定义碳化深度是指混凝土中表面开始出现碳化反应的深度。
混凝土中的主要硬化物质是水泥胶体，其主要成分是氧化钙和氧化硅。
在混凝土中，水泥胶体中的氧化钙和二氧化碳发生反应，生成碳酸钙，这个过程被称为碳化反应。
碳化反应会使水泥胶体的pH值下降，导致钢筋锈蚀，从而影响混凝土的力学性质和耐久性。
三、碳化深度的测试方法1. 直接测量法直接测量法是指在混凝土表面划线，然后将表面剥落后，用显微镜观察划线位置下方的混凝土颜色变化。
当颜色发生明显变化时，表示混凝土已经发生了碳化反应。
这个方法简单易行，但是受到混凝土表面材料的影响，不够准确。
2. 溶液浸泡法溶液浸泡法是将混凝土样品放入一定浓度的酸液中，酸会腐蚀混凝土表面，使其发生颜色变化。
使用这个方法需要注意酸液的浓度和浸泡时间，过长的浸泡时间或过高的酸液浓度会对混凝土造成损伤。
3. 电化学测试法电化学测试法是指在混凝土表面设置电极，测量电极和混凝土间的电位差。
混凝土的电位差随着碳化反应的深入而变化，因此可以通过测量电位差来确定碳化深度。
这个方法需要专业设备和技术，但是测试结果准确可靠。
四、电化学测试法的原理电化学测试法是目前比较常用的测试碳化深度的方法。
其原理基于混凝土中的钢筋电化学腐蚀反应。
钢筋表面的氧化物和水在电解质中形成氧化还原反应，从而产生电位差。
混凝土中的氯离子和碳酸离子的浓度会影响钢筋表面的电位，导致电位差发生变化。
电化学测试法需要在混凝土表面设置三个电极，分别是参比电极、工作电极和计量电极。
参比电极用于和工作电极组成电池，用来测量电位差。
工作电极安装在混凝土表面，用于与混凝土中的钢筋连接。
计量电极则放在电池中，用于测量电位差。
五、电化学测试法的步骤1. 准备工作首先需要准备好测试仪器和设备，包括电位计、电极、电缆等。
混凝土碳化值标准
混凝土碳化值标准一、定义和术语混凝土碳化是指混凝土中氢氧化钙与环境中的二氧化碳和水蒸气反应，生成碳酸钙和水的化学过程。
碳化值是指混凝土表面层中的碳酸钙含量，通常以百分比表示。
二、碳化试验方法碳化试验一般采用酚酞试剂法，通过在混凝土表面涂抹酚酞试剂，然后滴加氢氧化钠溶液，观察颜色变化，从而确定碳化深度。
三、碳化深度值测量碳化深度值是指从混凝土表面到碳化反应停止点的距离。
测量时可以采用测量工具进行测量，也可以通过观察酚酞试剂颜色变化进行估算。
四、碳化速率计算碳化速率是指单位时间内混凝土表面碳化深度的变化量。
可以通过测量不同时间点的碳化深度值，然后计算其平均值，再计算出碳化速率。
五、碳化影响评估混凝土的碳化会影响其强度、耐久性和稳定性。
因此，需要对混凝土的碳化情况进行评估，以便采取相应的预防和修复措施。
六、预防与修复措施为了防止混凝土的碳化，可以采取以下措施：1. 选用抗碳化性能好的混凝土材料。
2. 提高混凝土的密实度，减少水分渗透。
3. 在混凝土表面涂覆防水层或防护剂。
对于已经碳化的混凝土，可以采取以下修复措施：1. 清除表面松散部分，露出坚实的混凝土表面。
2. 采用防护剂或防水层进行修复。
3. 对于严重碳化的部分，可以进行加固处理。
七、检测频率与验收标准混凝土碳化的检测频率应该根据工程实际情况确定，一般可以按照以下标准进行：1. 在施工阶段，每500平方米至少检测一次。
2. 在运营阶段，每1000平方米至少检测一次。
3. 对于重点部位或重要结构，应适当增加检测次数。
4. 对于出现严重碳化的区域，应及时进行检测与修复。
验收标准可以参考国家相关规范和标准，对于不同工程类型和要求，可以适当调整验收标准。
混凝土碳化试验
混凝土碳化试验引言混凝土是一种常见的建筑材料，具有优良的抗压强度和耐久性。
然而，在特定环境条件下，混凝土结构可能会发生碳化现象，导致其性能下降甚至失效。
为了评估混凝土结构的抗碳化性能，进行碳化试验是必要的。
本文将介绍混凝土碳化试验的目的、试验方法、结果分析和结论。
目的本次混凝土碳化试验的目的是评估混凝土在碳化环境下的性能变化情况，以及预测混凝土结构在长期使用过程中可能发生的碳化程度。
通过试验结果的分析，可以为混凝土结构的设计和维护提供有价值的参考。
试验方法材料准备在试验前，需要准备以下材料： - 普通硅酸盐水泥 - 砂 - 石子 - 水 - 纤维增强剂（可选）混凝土配合比设计根据试验要求和实际工程需要，设计混凝土的配合比。
配合比需要考虑到混凝土的抗压强度和耐久性要求。
试样制备根据设计的混凝土配合比，制备混凝土试样。
试样的制备应按照标准规范进行，确保试样的一致性和准确性。
可以根据需要制备不同尺寸和形状的试样，以模拟不同结构的混凝土构件。
碳化环境设置为了模拟混凝土结构遭受碳化的环境条件，需要将试样置于碳化环境中。
碳化环境通常是一个具有高湿度和高二氧化碳浓度的环境。
可以通过加入二氧化碳气体或将试样浸泡在饱和石灰水中来模拟碳化环境。
试样监测与取样在试验过程中，需要定期监测试样的质量损失、压缩强度变化以及碳化深度。
可以使用质量损失测定仪、压力试验机和碳化深度测定仪等设备进行监测和测量。
此外，还需要定期取样进行微观结构分析，以了解试样内部的变化情况。
结果分析与讨论根据监测结果和取样分析结果，对试验数据进行统计和分析。
可以通过绘制图表和曲线，来展示混凝土在碳化环境下的性能变化趋势。
同时，根据分析结果，讨论混凝土抗碳化性能的影响因素和改进措施。
结论通过混凝土碳化试验，我们可以评估混凝土结构在碳化环境下的性能变化情况，并预测其长期使用过程中的碳化程度。
这对于混凝土结构的设计、建造和维护具有重要的指导意义。
进一步研究和改进混凝土碳化机理，可以提高混凝土抗碳化性能，延长混凝土结构的使用寿命。
c30混凝土标准碳化深度
c30混凝土标准碳化深度C30混凝土标准碳化深度是指在不同龄期下，混凝土表面碳化深度达到某一特定值时的碳化深度。
具体来说，C30混凝土标准碳化深度是指在标准试验条件下，龄期为7天、28天和56天时，混凝土表面碳化深度分别达到0.5mm、1.0mm和1.5mm时的碳化深度。
一、C30混凝土标准碳化深度的试验方法C30混凝土标准碳化深度的试验方法包括试验准备、试验龄期选择、试验步骤、结果处理等环节。
1.试验准备在试验前，需要准备好标准养护的C30混凝土试件，每个龄期至少需要准备三块试件。
同时，需要准备好酚酞酒精溶液、砂纸、钢直尺等试验工具。
2.试验龄期选择根据需要，选择不同的龄期进行试验，如7天、28天、56天等。
在选择龄期时，需要考虑混凝土的硬化程度和碳化深度的变化情况。
3.试验步骤在试验时，首先需要将试件表面用砂纸轻轻打磨，然后用酚酞酒精溶液涂抹在试件表面，观察颜色变化情况。
接着，使用钢直尺测量试件表面的碳化深度，并记录数据。
每个龄期至少需要测量三块试件，以获得更准确的数据。
4.结果处理在试验结束后，需要对数据进行处理和分析。
根据不同龄期的测量结果，可以绘制出混凝土标准碳化深度与龄期的关系曲线。
同时，还可以对不同配合比、不同原材料等因素对混凝土标准碳化深度的影响进行分析和研究。
二、C30混凝土标准碳化深度的意义C30混凝土标准碳化深度的意义在于评估混凝土耐久性和预测结构使用寿命。
碳化是混凝土劣化的重要因素之一，过深的碳化深度会导致钢筋锈蚀、保护层剥落等问题，从而影响结构的使用寿命和安全性。
因此，通过测定C30混凝土标准碳化深度，可以评估混凝土的耐久性和预测结构的使用寿命，为工程设计和施工提供重要依据。
三、影响C30混凝土标准碳化深度的因素影响C30混凝土标准碳化深度的因素包括原材料性质、配合比、环境条件、施工工艺等。
下面分别对这几个因素进行详细说明：1.原材料性质原材料性质对C30混凝土标准碳化深度的影响较大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一．目的
检测混凝土的碳化性能，指导检测人员按规程正确操作，确保检测结果科学、准确。
二．检测参数及执行标准
检测参数：碳化性能
执行标准：GBJ82-85《普通混凝土长期性能和耐久性能试验方法》三．适用范围
适用于测定在一定浓度的二氧化碳气体介质中混凝土试件的碳化程度，以评定该混凝土的抗碳化能力。
四．职责
检测员必须执行国家标准，按照作业指导书操作，边做试验边做好记录，编制检测报告，并对数据负责。
五．样本大小及抽样方法
碳化试验应采用棱柱体混凝土试件，以３块为一组，试件的最小边长应符合表1的要求。
棱柱体的高宽比应不小于３。
无棱柱体试件时，也可用立方体试件代替，但其数量应相应增加。
碳化试验试件尺寸选用表表1
试件一般应在28天龄期进行碳化，采用掺合料的混凝土可根据其特性
决定碳化前的养护龄期。
碳化试验的试件宜采用标准养护。
但应在试验前２天从标准养护室取出。
然后在60℃温度下烘48小时。
经烘干处理后的试件，除留下一个或相对的两个侧面外，其余表面应用加热的石蜡予以密封。
在侧面上顺长度方向用铅笔以10毫米间距画出平行线，以预定碳化深度的测量点。
六．仪器设备
1、CCB-70碳化箱（包括架空试件的铁架温湿度测量以及恒温恒湿设施、气体分析仪），设备编号为：JC611
2、二氧化碳供气装置（包括气瓶、压力表及流量计）
3、碳化深度检测尺，设备编号为：GC531
4、辅助破型设备：万能试验机（200t或30t）、三角挫刀条2个
5、材料、工具：石蜡、电炉、托盘、酚酞试液
七．环境条件
养护条件：二氧化碳浓度为20±３％，温度为20±５℃，湿度为70±５％。
八．试验步骤及结果判定
1、将经过处理的试件放入碳化箱内的铁架上，各试件经受碳化的表面之间的间距至少应不少于50毫米。
2、将碳化箱盖严密封。
密封可采用机械办法或油封，但不得采用水封以免影响箱内的湿度调节。
开动箱内气体对流装置，徐徐充入二氧化碳，并测定箱内的二氧化碳浓度，逐步调节二氧化碳的流量，使箱内的二氧化
碳浓度保持在20±３％。
在整个试验期间可用去湿装置或放入硅胶，使箱内的相对湿度控制在70±５％的范围内。
碳化试验应在20±５℃的温度下进行。
3、每隔一定时期对箱内的二氧化碳浓度，温度及湿度作一次测定。
一般在第一、二天每隔两小时测定一次，以后每隔４小时测定一次。
并根据所测得的二氧化碳浓度随时调节其流量。
去湿用的硅胶应经常更换。
4、碳化到了３、7、14及28天时，各取出试件，破型以测定其碳化深度。
棱柱体试件在压力试验机上用劈裂法从一端开始破型。
每次切除的厚度约为试件宽度的一半，用石蜡将破型后试件的切断面封好，再放入箱内继续碳化，直到下一个试验期。
如采用立方体试件，则在试件中部劈开。
立方体试件只作一次检验，劈开后不再放回碳化箱重复使用。
5、将切除所得的试件部份刮去断面上残存的粉末，随即喷上（或滴上）浓度为１％的酚酞酒精溶液（含20％的蒸馏水）。
经30秒钟后，按原先标划的每10毫米一个测量点用碳化深度检测尺分别测出两侧面各点的碳化深度。
如果测点处的碳化分界线上刚好嵌有粗骨料颗粒，则可取该颗粒两侧处碳化深度的平均值作为该点的深度值di （i=1～10）。
碳化深度测量精确至１毫米。
6、混凝土在各试验龄期时的平均碳化深度应按下式计算，精确到0.1毫米。
=-t d n d
n i i
∑=1 (1)
式中： t d--试件碳化t天后平均碳化深度，mm；
d--两个侧面上各测定的碳化深度，mm；
i
n--两个侧面上的侧点总数。
以在标准条件下的3个试件碳化28天的碳化深度平均值作为供相互对比用的混凝土碳化值，以此值来对比各种混凝土的抗碳化能力及对钢筋的保护作用。
以各龄期计算所得的碳化深度绘制碳化时间与碳化深度的关系曲线，以表示在该条件下的混凝土碳化发展规律。
九．结果判定
得出碳化深度，绘制碳化时间与碳化深度曲线。
十．记录格式
检测过程中要随时做好记录,记录格式按《混凝土碳化试验记录》填写，报告格式按《混凝土碳化试验报告》填写。
十一．审批程序
把做好的记录及报告打印出来签字，一并交审核人审核，经批准人批准、盖章后发放报告。
