输出轴的构造转子发动机的工作原理
转子发动机
转子发动机简介转子发动机(rotary engine)又称米勒循环发动机,是20世纪50年代出现的一种结构新颖的内燃机,由德国人菲加士·汪克尔(Wankel)博士发明。
与往复式活塞发动机的活塞做直线运动不同,转子发动机采用三角转子的旋转运动来控制燃气压缩和排放,将转子的旋转运动直接转化为曲轴的功率输出。
转子发动机的功率范围大体在几十到几千马力,被广泛应用到导弹、无人机、汽车、坦克的动力装置上。
工作原理转子发动机的基本工作原理与活塞式发动机相同,工作循环过程都是由进气、压缩、作功和排气4个行程组成。
但是转子发动机取消了活塞的直线运动,转子的旋转运动直接转化为曲轴的旋转运动,从而提高了发动机的作功密度。
在转子发动机上,三角形转子被安置在缸体中,转子的3个顶点紧贴发动机缸体内壁。
缸体内部空间被分成3个工作室,这些工作室随着转子的转动,在缸体的不同位置完成进气、压缩、作功(燃烧)和排气4个过程。
三角形转子的轨道由安装在转子中心孔内侧的内齿圈和安装在偏心轴上的外齿轮所组成的相位齿轮机构所确定,内齿圈和外齿轮齿数比为3∶2。
由于这一齿数比,转子和轴之间的转速比被限定为1∶3。
螺旋桨组件安装在偏心轴的输出端上,转子转动带动偏心轴以3倍于转子的转速输出功率。
和偏心轴相比,转子有较长的转动周期,偏心轴转动3圈、转子转动1圈。
当发动机转速为3000转/分时,转子的速度只有1000转/分。
技术特点汪克尔型转子发动机与往复式活塞发动机、小涡喷涡扇发动机相比,有如下优点:(1)结构简单、零件少。
转子发动机的运动部件很少,仅有转子、主轴而没有往复运动件、进排气阀及其他旋转机构。
它与同功率活塞发动机相比,重量只有后者的50%～70%,体积小30%～50%,零件总数少20%～40%,其中运动件的数量少40%～60%。
(2)体积小、重量轻、功重比高。
转子发动机结构简单紧凑、体积小,重量相当于同功率活塞发动机的2/3,也小于同功率的小涡喷涡扇发动机。
新型转子发动机结构
新型转子发动机结构
摘要：
一、新型转子发动机结构概述
二、新型转子发动机的工作原理
三、新型转子发动机的优缺点分析
四、新型转子发动机的应用前景
正文：
新型转子发动机结构概述：
新型转子发动机采用三角转子结构，内齿圈与输出轴中心的齿轮啮合，齿轮固定在缸体上不转动，内齿圈与齿轮的齿数之比为3:2。
三角转子顶点的运动轨迹呈8”字形，三角转子把汽缸分成三个独立空间，三个空间各自先后完成进气、压缩、做功和排气，三角转子自转一周，发动机点火做功三次。
新型转子发动机的工作原理：
在进气行程中，三角转子顶点从缸口空间移至下止点，进气门打开，汽缸内形成负压，使空气通过进气道进入汽缸；在压缩行程中，进气门关闭，三角转子顶点向上移动，将气体压缩；在做功行程中，三角转子顶点从上止点移动至下止点，进气门和排气门均关闭，燃油燃烧产生高温高压气体，使三角转子旋转并输出动力；在排气行程中，三角转子顶点从下止点移动至上止点，排气门打开，将废气排出汽缸。
新型转子发动机的优缺点分析：
优点：1.结构简单，体积小，重量轻；2.转子旋转惯量小，旋转速度高，
具有较高的动力输出；3.三角转子结构使得发动机具有较好的平稳性；4.燃油经济性较好。
缺点：1.加工制造技术要求高，成本较贵；2.燃油燃烧不充分，排放污染相对较高；3.高速旋转时，发动机的振动和噪音较大。
新型转子发动机的应用前景：
新型转子发动机具有较高的动力输出和较好的燃油经济性，广泛应用于轿车、跑车等高性能汽车以及无人机、摩托车等领域。
转子发动机的结构原理
摘要目前在商品汽车上普遍使用往复式活塞发动机。
还有一种知名度很高，但应用很少的发动机，这就是三角活塞旋转式发动机。
转子发动机又称为米勒循环发动机。
它采用三角转子旋转运动来控制压缩和排放，与传统的活塞往复式发动机的直线运动迥然不同。
这种发动机由德国人菲加士·汪克尔发明，在总结前人的研究成果的基础上，解决了一些关键技术问题，研制成功第一台转子发动机。
本文将简要介绍转子发动机的发展历史、结构、工作原理、以及其特点和发展方向。
目录第一章转子发动机的发展历程第一节转子发动机的发明第二节转子发动机的应用第二章转子发动机的主要结构第一节转子发动机总成第二节转子发动机的主要零件第三章转子发动机的工作原理第一节转子发动机的工作过程第二节转子发动机与传统发动机的比较第四章转子发动机的特点及发展方向第五章结论第一章转子发动机的发展历程发动机是汽车最为关键的部分，是决定车子性能的最重要的因素，犹如人的心脏。
大部分人都知道我们日常用的是活塞往复式发动机，又分为两冲程发动机和四冲程发动机，但是还有一种不为大部分人所熟知应用很少的发动机，那就是转子发动机，又叫汪克尔发动机。
这种发动机的结构紧凑轻巧，运转宁静畅顺，也许会取替传统的活塞式发动机。
第一节转子发动机的发明1959年，世界上第一台转子发动机才由德国工程师菲利克斯·汪克尔发明出来，第一台转子发动机名为KKM400型转子发动机。
汪克尔于1902年出生在德国，1921年到1926年受雇于海德堡一家科技出版社的销售部。
在1924年，汪克尔在海德堡建立了自己的公司，他花了大量的时间在那里进行转子发动机的研制，在1927年，诸如气密性和润滑等的一系列技术问题的攻克终于有了眉目。
60年初在德国生产出第一辆装配了转子发动机的小跑车。
实际上在过去的400年中，许多发明家和工程师一直都想开发一种连续运转的内燃机。
人们希望有朝一日往复活塞式内燃机将被优雅的原动力引擎所取代，它的运动轨迹应该非常接近人类伟大的发明之一：轮子。
转子发动机工作原理
转子发动机工作原理转子发动机是一种高效、节能的发动机，它通过转子的旋转运动来驱动机械设备，具有独特的工作原理。
本文将从转子发动机的结构特点、工作原理和应用领域等方面进行介绍。
首先，我们来看一下转子发动机的结构特点。
转子发动机由转子、定子、机壳、轴承和冷却系统等部件组成。
其中，转子是转子发动机的核心部件，它由多个叶片组成，通过转子的旋转运动来产生动力。
定子则是用来固定转子，并提供电力供应。
机壳则是用来保护转子和定子，同时起到隔离和散热的作用。
轴承则是用来支撑转子的旋转运动，保证其稳定性。
冷却系统则是用来降低发动机温度，保证其正常运行。
其次，我们来了解一下转子发动机的工作原理。
转子发动机的工作原理主要是利用转子的旋转运动来产生动力。
当电力供应到定子上时，定子会产生一个旋转磁场，这个旋转磁场会作用于转子上的叶片，使得转子开始旋转。
随着转子的旋转，叶片会不断地与气体进行相互作用，从而产生动力。
这种动力可以用来驱动风扇、涡轮机、发电机等机械设备，具有广泛的应用价值。
最后，我们来探讨一下转子发动机的应用领域。
由于转子发动机具有高效、节能的特点，因此在航空航天、能源、交通运输等领域都有着广泛的应用。
在航空航天领域，转子发动机可以用来驱动飞机的动力装置，提供动力支持。
在能源领域，转子发动机可以用来驱动发电机，产生电能。
在交通运输领域，转子发动机可以用来驱动高速列车、地铁等交通工具，提供动力支持。
总之，转子发动机是一种高效、节能的发动机，具有独特的工作原理。
通过对其结构特点、工作原理和应用领域的介绍，我们可以更加深入地了解这一领域的技术，为相关领域的发展和应用提供参考。
希望本文能够对您有所帮助，谢谢阅读！。
转子发动机原理
转子发动机原理
转子发动机，也称为旋转活塞发动机，是一种内燃机的类型。
它的工作原理是利用转子的旋转运动来产生压力，驱动曲轴并最终产生功率。
转子发动机的核心部分是转子，通常由两个或多个叶片组成。
转子通常是在一个类似于梳子的外壳中旋转，这个外壳也被称为定子。
在转子内部有一个密封的腔室，内部与外界完全隔离，并且几乎不能泄漏。
发动机工作时，进气门打开并注入燃料和空气混合物到转子腔室内。
然后，随着转子的旋转，压缩气体被排除出转子腔室，进一步增加了压力。
当气体被压缩到足够高的压力时，点火引起了燃烧，驱动转子继续旋转。
转子的旋转产生的动力通过连杆传递给曲轴，然后转换为机械功。
曲轴带动车辆的传动系统，驱动车轮进行行驶。
转子发动机的优点是紧凑、轻便、效率高，因此在航空和汽车领域具有潜在的应用前景。
它比传统的活塞发动机更平滑、更具可靠性，并且在达到相同功率输出时，更节省燃料。
然而，由于技术上的挑战和成本问题，目前转子发动机在市场上的推广还面临一些困难。
总之，转子发动机通过转子的旋转运动来产生压力，从而驱动汽车或飞机进行工作。
它具有紧凑、高效、可靠的优点，但在市场上的推广仍然面临一些挑战。
转子发动机工作原理

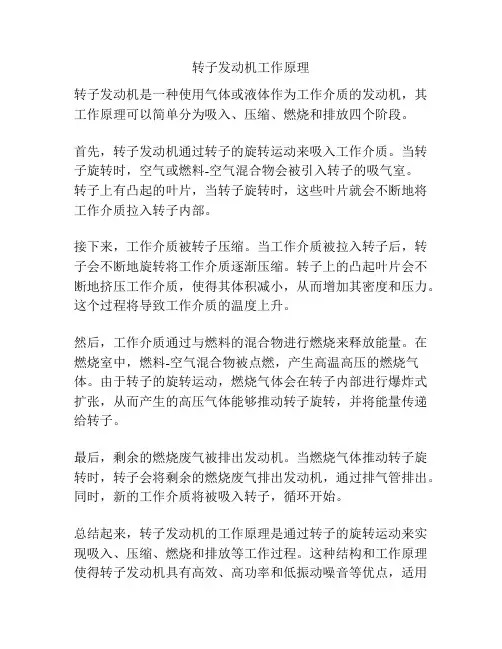

转子发动机工作原理转子发动机是一种使用气体或液体作为工作介质的发动机，其工作原理可以简单分为吸入、压缩、燃烧和排放四个阶段。
首先，转子发动机通过转子的旋转运动来吸入工作介质。
当转子旋转时，空气或燃料-空气混合物会被引入转子的吸气室。
转子上有凸起的叶片，当转子旋转时，这些叶片就会不断地将工作介质拉入转子内部。
接下来，工作介质被转子压缩。
当工作介质被拉入转子后，转子会不断地旋转将工作介质逐渐压缩。
转子上的凸起叶片会不断地挤压工作介质，使得其体积减小，从而增加其密度和压力。
这个过程将导致工作介质的温度上升。
然后，工作介质通过与燃料的混合物进行燃烧来释放能量。
在燃烧室中，燃料-空气混合物被点燃，产生高温高压的燃烧气体。
由于转子的旋转运动，燃烧气体会在转子内部进行爆炸式扩张，从而产生的高压气体能够推动转子旋转，并将能量传递给转子。
最后，剩余的燃烧废气被排出发动机。
当燃烧气体推动转子旋转时，转子会将剩余的燃烧废气排出发动机，通过排气管排出。
同时，新的工作介质将被吸入转子，循环开始。
总结起来，转子发动机的工作原理是通过转子的旋转运动来实现吸入、压缩、燃烧和排放等工作过程。
这种结构和工作原理使得转子发动机具有高效、高功率和低振动噪音等优点，适用于航空、汽车和发电等领域。
转子发动机作为一种独特的动力装置，在工业和交通运输领域发挥着重要作用。
它既具有高效能、高功率的特点，又能够减少振动噪音，是燃烧力学和流体力学结合的产物。
下面将进一步探讨转子发动机的工作原理及其应用领域。
首先，转子的旋转运动是转子发动机工作的核心。
通过转子的旋转，工作介质可以被吸入、压缩、燃烧和排出。
转子发动机通常由转子、燃烧室、排气系统和控制系统等组成。
转子上有凸起的叶片，当转子旋转时，这些叶片将工作介质逐渐拉入转子内部，形成吸入过程。
与此同时，压缩腔内的介质通过转子的压缩，密度逐渐增大，体积缩小。
然后进入燃烧室，在燃料的燃烧下产生高温高压气体。
转子发动机原理与结构
转子发动机原理与结构稿子一：嘿，朋友们！今天咱们来聊聊超酷的转子发动机！你们知道吗，转子发动机的结构可跟咱们常见的发动机不太一样哦。
它就像是一个小巧玲珑的魔法盒子。
在这个魔法盒子里，没有那些长长的活塞和复杂的连杆。
而是有一个三角形的转子，在一个椭圆形的空间里欢快地转呀转。
这个转子就像是一个调皮的小精灵，它的三个角能把空间巧妙地分成三个部分。
当转子转动的时候，这三个部分就会不断地变大变小，从而实现进气、压缩、做功和排气这四个过程。
比如说进气的时候，就像是小精灵打开了一个小窗口，让新鲜的空气和燃料跑进来。
压缩的时候呢，又像是把这些东西紧紧地挤在一起。
做功的时候，那就是能量爆发的时刻啦，推动着转子快速转动。
排气的时候，再把用过的气体送出去。
是不是觉得很神奇呀？转子发动机就是靠着这个独特的结构和原理，能输出强大的动力呢！不过，它也有自己的小脾气哦。
比如说密封问题就有点头疼，还有油耗也相对较高。
但这并不妨碍它在发动机家族里成为一个特别的存在！怎么样，朋友们，有没有对转子发动机更感兴趣啦？稿子二：亲人们，今天来给大家讲讲神秘的转子发动机哟！先来说说它的结构，那可真是与众不同呢！一般的发动机都是活塞上上下下忙个不停，可转子发动机就不一样啦。
它里面有个三角形的转子，就像个小勇士在椭圆形的城堡里冲锋陷阵。
这个小勇士可不简单，它一转起来，就能完成发动机的各种工作。
再说说原理，就像是一场精彩的表演。
进气的时候，就好像小勇士打开大门，欢迎燃料和空气进来。
压缩呢，就是把它们紧紧抱在一起。
做功的时候，那可是最激动人心的时刻，爆发出巨大的能量，让转子欢快地跑起来。
排气的时候，又像是把垃圾迅速清理出去。
转子发动机的优点可不少哦，它体积小、重量轻，能让车子变得更灵活。
而且它的转速能升得特别高，动力输出那叫一个迅猛。
但是呢，它也有缺点哟。
比如零件容易磨损，维修成本可不低。
不过这也不能掩盖它的魅力呀！想象一下，开着装有转子发动机的车在路上飞驰，是不是超级酷？好啦，今天关于转子发动机就说到这儿，大家是不是对它有了新的认识呢？。
转子发动机的工作原理
转子发动机的工作原理转子发动机是一种独特的发动机类型，其工作原理基于转子的旋转运动。
该发动机采用了一种不同于传统活塞式发动机的设计，具有许多独特的优点和特点。
转子发动机的工作原理可以简单地描述为以下几个步骤。
首先，燃料和空气混合物进入发动机的燃烧室。
然后，转子开始旋转，将混合物压缩到较高的压力和温度。
在这个过程中，燃料被点燃，产生高温高压的气体。
接下来，气体推动转子继续旋转，同时将其动能转化为机械能。
这个过程类似于活塞式发动机中的曲轴运动。
转子的旋转运动驱动发动机的输出轴，从而产生动力。
与传统的活塞式发动机相比，转子发动机具有许多优点。
首先，由于转子的旋转运动，该发动机没有活塞和连杆等复杂的机械部件，因此结构更简单，重量更轻。
这使得转子发动机在相同功率输出下具有更高的功率密度。
转子发动机的运转平稳，振动和噪音较小。
这是因为转子的旋转运动相对平稳，没有活塞在缸内上下运动产生的冲击和震动。
转子发动机的热效率较高。
由于转子的连续旋转运动，气体在燃烧室内的停留时间较短，热量损失较少。
这使得转子发动机在燃料利用率方面具有优势。
然而，转子发动机也存在一些挑战和限制。
首先，由于转子与燃烧室之间的密封性要求较高，转子发动机的制造和维护成本较高。
其次，由于转子的旋转运动产生的离心力较大，对材料的强度和耐久性提出了更高的要求。
尽管如此，转子发动机仍然被广泛应用于一些特定领域，如航空和汽车工业。
在航空领域，转子发动机被用作直升机和小型飞机的动力装置，因为其高功率密度和平稳运行的特点。
在汽车领域，转子发动机被用作一些高性能跑车的动力来源，以提供更高的动力输出和更好的驾驶体验。
转子发动机是一种独特的发动机类型，其工作原理基于转子的旋转运动。
它具有许多优点，如简单结构、平稳运行和高热效率。
尽管存在一些挑战和限制，但转子发动机仍然在特定领域得到广泛应用，并为航空和汽车工业提供动力支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二章 转子发动机的主要结构
比起活塞式发动机宏大的曲 柄连杆机构，庞杂的配气机 构，转子发动机的结构可以 说简略了很多，活动部件也 只有转子和输出轴，没有气 门，没有凸轮轴，没有正时 链条。
双转子发动机主要包含五层， 它们由一圈长栓压在一起。 并且包含两个转子和一根输 出轴。
转子发动机主要由转子、缸体和输出轴组成
转子发动机的结构及原理
第一章 转子发动机的发展历程
发动机是汽车最为关键的部分，是决定车子 性能的最重要的因素，犹如人的心脏。大部 分人都知道我们日常用的是活塞往复式发动 机，又分为两冲程发动机和四冲程发动机， 但是还有一种不为大部分人所熟知应用很少 的发动机，那就是转子发动机，又叫汪克尔 发动机。这种发动机的结构紧凑轻巧，运转 宁静畅顺，也许会取替传统的活塞式发动机。
第三章 转子发动机的工作原理
与传统发动机一样， 转子发动机也有进气、 压缩、做功、排气、 四个冲程。
第四章 转子发动机的特点
转子发动机的特点主要有；
体积小重量轻 精简结构
不需要设置连杆；不再需要配气机构，包括正时齿带、 凸轮轴、摇臂、气门、气门弹簧等。 均匀的扭矩特性 根据研究结果，转子发动机在整个速度范围内有相 当均匀的扭矩曲线 运行更安静，噪音更小 转子的转速是发动机转速的三分之一。
这是包含转子的壳体部 分。表面非常光滑。 包 含转子的转子壳体部分 注意排气口的位置。
中间层
中间一层部件包含两个 进气口，分别用于两个 转子。 它还用于将两个 转子分开，因此其外表 面非常光滑。中间层部 件包含每个转子的另一 个进气口。
输出轴的构造
输出轴有一些离心式圆形凸轴，也就是说，它们偏 离了轴的中心线。一个转子与一个凸轴相合。 这些 凸轴的作用类似于活塞式发动机中的曲轴。 当转子 沿其路径在壳体内转动时，会推动这些凸轴。 由于 凸轴是以离心方式安装在输出轴上的，因此转子施 加给凸轴的力在输出轴中产生力矩，从而使输出轴 旋转。
转子
转子有三个弧形表面，每个表面上 都有一个空腔，用来增大排量，更大 程度的混合汽油和空气。在每两个表 面的连接处都有一金属长条片来保证 燃烧室间的密封，同样，在转子的每 边都有金属环来保证侧面的密封。在 转子的中间有一副齿牙，齿牙和固定 在缸体中间的齿轮紧密啮合。这个齿 轮决定了转子的运动轨迹和方向。
缸体
转子发动机缸体分五层分为最外端的端部分层、第二层和中 间层。
缸体的最外的两端包含着密 封圈和输出轴轴承，和装着 转子的缸体间也是保持密封 的。这些部件的内表非常光 滑，以保证密封工作良好。 每块上有一个进气口。如图 为双转子汪克尔发动机的一 个端部分层部件。
由外向内第二层是椭圆形的转子壳体。
1959年，世界上第一台 转子发动机才由德国工 程师菲利克斯·汪克尔 发明出来，第一台转子 发动机名为KKM400型 转子发动机。
