兆欧表的使用
第三单元 维修电工基 本技能
课题六 常用便携式仪表的使用
兆欧表（摇表）的选择、 使用及维护
一、兆欧表的结构
二、兆欧表的接线
•
L
三、使用兆欧表的注意事项
①兆欧表使用时必须平放。 ②兆欧表转速每分钟120转／分。 ③自检：Ａ、开路试验；兆欧表转数达到120r/min，指针应在“∝”处。 Ｂ、短路，慢慢地转动兆欧表，指针应在“０”处。
四、欧兆表使用其它注意事项
（6）测量结束时，对于大电容设备要放电。 （7）测量电容器，电缆、大容量变压器和电机 时，要有一定的充电时间，电容量愈大，充电时间 应愈长。一般应以摇表转动一分钟后的读数为准； （8）被测物表面应擦拭清洁，不得有污物，以 免漏电影响测量的准确度。 （9）测量绝缘电阻时，应记下测量时的温度、 湿度、被测设备的状况等，以便于分析测量结果。
0~50
0~100 0~200 0~250 0~500 0~1000 0~2000
ZC11——10
ZC11——4 ZC11——5
2500
1000 2500
1。5
1。0 1。5
0~2500
0~5000 0~10000
五、兆欧表的选用原则
表二 兆欧表的电压及测量范围的选择
被测对象 被测设备的额定 电压（V） 所选兆欧表的 电压（V）
四、欧兆表使用其它注意事项
（1）禁止在雷电时或高压设备附近测绝缘电阻， 只能在设备不带电，也没有感应电的情况下测 量。 （2）摇测过程中，被测设备上不能有人工作。
（3）摇表线不能绞在一起，要分开。
（4）摇表未停止转动之前或被测设备未放电之前， 严 禁用手触及。拆线时，也不要触及引线的金属 部分。 （5 ）测量设备的绝缘电阻时，必须先切断用电电源。 对具有较大电容的设备（如电容器、变压器、电 机及电缆线路）必须先进行放电.且放电时间应大
第三单元 维修电工基 本技能
课题六 常用便携式仪表的使用
兆欧表（摇表）的选择、 使用及维护
一、兆欧表的结构
二、兆欧表的接线
•
L
三、使用兆欧表的注意事项
①兆欧表使用时必须平放。 ②兆欧表转速每分钟120转／分。 ③自检：Ａ、开路试验；兆欧表转数达到120r/min，指针应在“∝”处。 Ｂ、短路，慢慢地转动兆欧表，指针应在“０”处。
四、欧兆表使用其它注意事项
（6）测量结束时，对于大电容设备要放电。 （7）测量电容器，电缆、大容量变压器和电机 时，要有一定的充电时间，电容量愈大，充电时间 应愈长。一般应以摇表转动一分钟后的读数为准； （8）被测物表面应擦拭清洁，不得有污物，以 免漏电影响测量的准确度。 （9）测量绝缘电阻时，应记下测量时的温度、 湿度、被测设备的状况等，以便于分析测量结果。
0~50
0~100 0~200 0~250 0~500 0~1000 0~2000
ZC11——10
ZC11——4 ZC11——5
2500
1000 2500
1。5
1。0 1。5
0~2500
0~5000 0~10000
五、兆欧表的选用原则
表二 兆欧表的电压及测量范围的选择
被测对象 被测设备的额定 电压（V） 所选兆欧表的 电压（V）
四、欧兆表使用其它注意事项
（1）禁止在雷电时或高压设备附近测绝缘电阻， 只能在设备不带电，也没有感应电的情况下测 量。 （2）摇测过程中，被测设备上不能有人工作。
（3）摇表线不能绞在一起，要分开。
（4）摇表未停止转动之前或被测设备未放电之前， 严 禁用手触及。拆线时，也不要触及引线的金属 部分。 （5 ）测量设备的绝缘电阻时，必须先切断用电电源。 对具有较大电容的设备（如电容器、变压器、电 机及电缆线路）必须先进行放电.且放电时间应大
《兆欧表使用方法》课件
解决方案：检查被测设备是否接地良
好，如有需要重新接地
障碍
问题：兆欧表无法测量高阻值设备 解 决方案：更换更高阻值的兆欧表，或采 用其他测量方法
解决方案：更换更高阻值的兆欧表，
或采用其他测量方法
方案
感谢您的观看
汇报人：
问题：兆欧表显示错误信息 解决方案：检查操作是否正确，如有需要，重 新操作或联系厂家
解决方案：检查操作是否正确，如有需要，重新操作或联系厂家
问题：兆欧表无法测量高阻值 解决方案：检查兆欧表是否支持高阻值测量， 如有需要，更换更高级别的兆欧表 解决方案：检查兆欧表是否支持高阻值测量，如有需要，更换更高级别的兆欧表
定期校准：定期对 兆欧表进行校准， 确保测量精度
兆欧表使用常见 问题及解决方案
常见问题一及解决方案
问题：兆欧表无法正常工作 解决方案：检查电源是否正常， 电池是否需要更换 解决方案：检查电源是否正常，电池是否需要更换
问题：测量结果不准确 解决方案：检查测量环境是否合适， 测量方法是否正确 解决方案：检查测量环境是否合适，测量方法是否正确
常见问题四及解决方案
问题：兆欧表无法正常工作 解决方案： 检查电源是否正常，如有需要更换电池
或电源线
解决方案：检查电源是否正常，如有
需要更换电池或电源线
问题：兆欧表读数不准确 解决方案： 检查兆欧表是否校准，如有需要重新校
准
解决方案：检查兆欧表是否校准，如
有需要重新校准
目标
洞察
问题：兆欧表读数不稳定 解决方案： 检查被测设备是否接地良好，如有需要 重新接地
问题：读数不稳定 解决方案：检查兆欧表是否受到电磁干扰，确保测量环境无干扰 解决方案：检查兆欧表是否受到电磁干扰，确保测量环境无干扰
好，如有需要重新接地
障碍
问题：兆欧表无法测量高阻值设备 解 决方案：更换更高阻值的兆欧表，或采 用其他测量方法
解决方案：更换更高阻值的兆欧表，
或采用其他测量方法
方案
感谢您的观看
汇报人：
问题：兆欧表显示错误信息 解决方案：检查操作是否正确，如有需要，重 新操作或联系厂家
解决方案：检查操作是否正确，如有需要，重新操作或联系厂家
问题：兆欧表无法测量高阻值 解决方案：检查兆欧表是否支持高阻值测量， 如有需要，更换更高级别的兆欧表 解决方案：检查兆欧表是否支持高阻值测量，如有需要，更换更高级别的兆欧表
定期校准：定期对 兆欧表进行校准， 确保测量精度
兆欧表使用常见 问题及解决方案
常见问题一及解决方案
问题：兆欧表无法正常工作 解决方案：检查电源是否正常， 电池是否需要更换 解决方案：检查电源是否正常，电池是否需要更换
问题：测量结果不准确 解决方案：检查测量环境是否合适， 测量方法是否正确 解决方案：检查测量环境是否合适，测量方法是否正确
常见问题四及解决方案
问题：兆欧表无法正常工作 解决方案： 检查电源是否正常，如有需要更换电池
或电源线
解决方案：检查电源是否正常，如有
需要更换电池或电源线
问题：兆欧表读数不准确 解决方案： 检查兆欧表是否校准，如有需要重新校
准
解决方案：检查兆欧表是否校准，如
有需要重新校准
目标
洞察
问题：兆欧表读数不稳定 解决方案： 检查被测设备是否接地良好，如有需要 重新接地
问题：读数不稳定 解决方案：检查兆欧表是否受到电磁干扰，确保测量环境无干扰 解决方案：检查兆欧表是否受到电磁干扰，确保测量环境无干扰
电工安全培训课件：兆欧表培训
• 1、在测电感电路的直流电阻时，应先按下“B”按
钮，再按下“G”按钮，断开时，应先断开“G”按 钮，后断开“B”按钮。
• 2、测量 0.1Ω 以下阻值时，“B”按钮应间歇使用。
• 3、在测量 0.1Ω以下阻值时，C1、P1、P2、C2、
接线柱到被测量电阻之间的连接导线电阻为 0.005Ω~0.01Ω；测量其它阻值时，连接导线电阻 可不大于 0.05Ω。
• 5.2、电桥主要性能 • 1、准确度等级：0.2 级。 • 2、使用温度范围：5℃～45℃。
• 3、测量范围：0.00001～11Ω，基本量限 0.01～
11Ω。
• 4、准确度：电桥在环境温度为 20℃±10℃，相对
湿度小于 80%的条件下，在基本量限内，允许测量 误差为：
• I△I≤a%Rmax（允许误差为滑线读书刻度4小格） • а…………………………………准确度等级（0.2 级） • Rmax…………………………电桥读数的满刻度（Ω）
四、兆欧表
4.1 兆欧表简介 4.2 兆欧表的正确使用
4.1 兆欧表简介
兆欧表的用途
兆欧表又叫摇表、迈格表、高阻计、绝缘电阻
表等，其标尺刻度直接用兆欧（ΜΩ）作单位
兆欧表主要有两大类
4.1.1 4.1.2
手摇发电机供电的兆欧表 电池供电的兆欧表
4.1.1 手摇发电机供电的兆欧表
兆欧表外形图及结构原理图
的力矩就越大。即转矩的大小跟负载消耗的功率成正比。
功率越大，转矩也越大，铝盘转动也就越快。铝盘转动时，
又受到永久磁铁产生的制动力矩的作用，制动力矩与主动
力矩方向相反；制动力矩的大小与铝盘的转速成正比，铝
盘转动得越快，制动力矩也越大。当主动力矩与制动力矩
钮，再按下“G”按钮，断开时，应先断开“G”按 钮，后断开“B”按钮。
• 2、测量 0.1Ω 以下阻值时，“B”按钮应间歇使用。
• 3、在测量 0.1Ω以下阻值时，C1、P1、P2、C2、
接线柱到被测量电阻之间的连接导线电阻为 0.005Ω~0.01Ω；测量其它阻值时，连接导线电阻 可不大于 0.05Ω。
• 5.2、电桥主要性能 • 1、准确度等级：0.2 级。 • 2、使用温度范围：5℃～45℃。
• 3、测量范围：0.00001～11Ω，基本量限 0.01～
11Ω。
• 4、准确度：电桥在环境温度为 20℃±10℃，相对
湿度小于 80%的条件下，在基本量限内，允许测量 误差为：
• I△I≤a%Rmax（允许误差为滑线读书刻度4小格） • а…………………………………准确度等级（0.2 级） • Rmax…………………………电桥读数的满刻度（Ω）
四、兆欧表
4.1 兆欧表简介 4.2 兆欧表的正确使用
4.1 兆欧表简介
兆欧表的用途
兆欧表又叫摇表、迈格表、高阻计、绝缘电阻
表等，其标尺刻度直接用兆欧（ΜΩ）作单位
兆欧表主要有两大类
4.1.1 4.1.2
手摇发电机供电的兆欧表 电池供电的兆欧表
4.1.1 手摇发电机供电的兆欧表
兆欧表外形图及结构原理图
的力矩就越大。即转矩的大小跟负载消耗的功率成正比。
功率越大，转矩也越大，铝盘转动也就越快。铝盘转动时，
又受到永久磁铁产生的制动力矩的作用，制动力矩与主动
力矩方向相反；制动力矩的大小与铝盘的转速成正比，铝
盘转动得越快，制动力矩也越大。当主动力矩与制动力矩

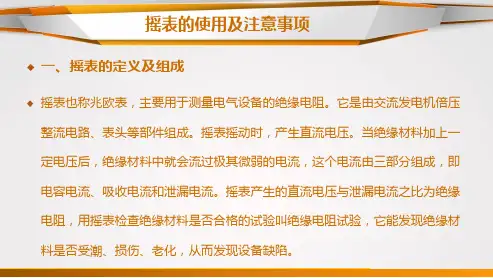

摇表的使用及注意事项课件ppt
4、测试过程中两手不得同时接触两根线。 5 、测试完毕应先拆线，后停止摇动摇表。以防止电气设备向摇表反充电导致
摇表损坏。 6、 雷电时，严禁测试线路绝缘。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
摇表的使用及注意事项
4 、测量时，摇动摇表手柄的速度要均匀１２０r／min为宜；保持稳定转速１ min后，取读数，以便躲开吸收电流的影响。
1.1、手摇式摇表的分类与结构
摇表也称兆欧表，主要用于测量电气设备的绝缘电阻。兆欧表的额定电压有 500、1000、2500V等几种，
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
二、摇表的种类 1、手摇式摇表
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
2、电动式摇表
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
摇表的使用及注意事项
摇表损坏。 6、 雷电时，严禁测试线路绝缘。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
摇表的使用及注意事项
4 、测量时，摇动摇表手柄的速度要均匀１２０r／min为宜；保持稳定转速１ min后，取读数，以便躲开吸收电流的影响。
1.1、手摇式摇表的分类与结构
摇表也称兆欧表，主要用于测量电气设备的绝缘电阻。兆欧表的额定电压有 500、1000、2500V等几种，
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
二、摇表的种类 1、手摇式摇表
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
2、电动式摇表
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
摇表的使用及注意事项
电工基础培训-欧兆表、接地电阻测定课件
(1)如果以接地电阻测 试仪为圆心，则两支 插针与测试仪之间的 夹角最小不得小于 120°，更不可同方向 设置。 (2)两插针设置的土质 必须坚实，不能设置 在泥地、回填土、树 根旁、草丛等位置。 (3)雨后连续7个晴天 后才能进行接地电阻 的测试。 (4)待测接地体应先进 行除锈等处理，以保 证可靠的电气连接。
• 被测设备必须与其他电源断开，测量完毕 一定要将被测设备充分放电（约2~3分钟）， 以保护设备及人生安全。
• 兆欧表与被测设备之间应使用单股线分开 连接，并保持线路表面清洁干燥，避免线 与线之间绝缘不良引起误差。
兆欧表的使用方法与注意事项
• 摇测时，将兆欧表置于水平位置，摇把转 动时其端钮间不许短路。摇测电容器、电 缆时，必须在摇把转动的情况下才能将线 拆开，否则反充电将会损坏兆欧表。
接地电阻测试仪
接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。
接地电阻测 试仪种类： 比较普及的 是指针式或 数字式接地 摇表
接地电阻测试仪的 功能：对装有防雷 接地装置的建筑物、 构筑物、配电室、 高压输电线路等防 雷接地体的接地电 阻值进行测量
1.接线端子 2.电位器刻度盘 3.倍率开关 4.检流计 5.摇表手柄
兆欧表的读数
摇表未停止转动之前 或被测设备未放电之前， 严禁用手触及，防止 人身触电。
兆欧表的使用方法及注意事项
• 测量前先将兆欧表进行一次开路和短路试 验，检查兆欧表是否正常。具体操作为： 将两连接线开路，摇动手柄指针应指在无 穷大处，再把两连接线短接一下，指针应 在零处。
兆欧表的使用方法与注意事项
20米导线
3.对待测接地体进行除锈处 理，以保证电气连接可靠。
1.接线 (1)在E－E两个接线柱测量 接地电阻时，用镀铬铜板短 接，并接在随仪表配来的5m 长纯铜导线上，导线的另一 端接在待测的接地体测试点 上。测量屏蔽体电阻时，应 松开镀铬铜板，一个E接线 柱接接地体，另一个E接线 柱接屏蔽。 (2)P柱接随仪表配来的20m 纯铜导线，导线另一端接插 针。 (3)C柱接随仪表配来的40m 纯铜导线，导线的另一端接 插针2。 。
《兆欧表的使用》课件
兆欧表的工作原理
总结词
兆欧表通过测量电气设备的绝缘电阻来评估设备的绝缘性能，其工作原理基于欧姆定律 。
详细描述
兆欧表通过测量电气设备的绝缘电阻来评估设备的绝缘性能。当兆欧表的测量机构与电 气设备的绝缘部分接触时，直流电源通过测量机构向电气设备施加电压，测量机构中的 电流感应器感应出流过电气设备的电流，并将电压和电流信号传输到显示仪表中，显示
《兆欧表的使用》ppt课件
目录 CONTENTS
• 兆欧表简介 • 兆欧表的使用方法 • 兆欧表的使用技巧 • 兆欧表的使用实例 • 兆欧表的使用安全
01
兆欧表简介
兆欧表的定义
总结词
兆欧表是一种用于测量电气设备绝缘电阻的仪器，其单位是兆欧（MΩ）。
详细描述
兆欧表是一种高阻抗的测量仪器，通常用于测量电气设备的绝缘电阻，以评估 设备的绝缘性能。兆欧表通常由直流电源、测量机构和显示仪表等部分组成。
ABCD
联系专业人员进行维修
不要自行拆解或修理兆欧表，应联系专业人员进 行维修。
确保工作环境安全
在处理异常情况时，确保工作环境安全，避免触 电等危险。
THANKS
THANK YOU FOR YOUR WATCHING
在测量电缆绝缘电阻时，应先断开电缆的电源，然后将 其完全放电，以避免测量过程中发生触电事故。
如果绝缘电阻值低于标准值，则说明电缆存在绝缘问题 ，需要进行维修或更换。
测量开关柜绝缘电阻的实例
开关柜是电力系统中的重要设 备之一，其绝缘电阻的测量对 于保障开关柜的正常运行和预
防性维护具有重要意义。
在测量开关柜绝缘电阻时，应 先断开开关柜的电源，然后将 其完全放电，以避免测量过程
的防潮性能。
兆欧表的使用方法47861PPT课件
知识目标：
1.了解兆欧表的结构 2.掌握兆欧表的使用方法
能•力理目解标钳：形电流表的结构工作原理
1.能够正确检查兆欧表
2.能够利用兆欧表测绝缘电阻
提问学生
有没有能够快速测量大电阻的仪表工 具？
答案：兆欧表（摇表）
1、什么叫兆欧表？ 兆欧表是一种专门用来测量电气设备
绝缘电阻的便携式仪表。 2、组成：
二、兆欧表的使用
（2）将被测设备 与兆欧表正确接 线。摇动手柄时 应由慢渐快至额 定转速120r／min。
兆欧表的使用
二、兆欧表的使用
（3）正确读取被 测绝缘电阻值大 小。必须边摇边 读数，在匀速转 动1min后开始读 数。（测完之后 对被测设备进行 放电）
兆欧表的读数
二、兆欧表的使用
4、兆欧表测量练习
一般的兆欧表主要由手摇直流发电机、 磁电系比率表和测量线路组成。
1.兆欧表的选择 兆欧表的额定电压应根据被测电气
设备的额定电压选择。500V以下的设备 选用500V或1000V的兆欧表。额定电压 500V以上的设备应选用1000V或2500V的 兆欧表
2、兆欧表的接线端
（1）兆欧表有三个接线端钮，分别标有L（线 路）、E（接地）和G（屏蔽）。
（1）用兆欧表测三相异步 电动机来自绝缘电阻（2）用兆欧表测电缆 的绝缘电阻
谢 谢 大 家
SUCCESS
THANK YOU
2019/7/30
表笔 分开
兆欧表的开路试验
SUCCESS
THANK YOU
2019/7/30
二、兆欧表的使用
表笔
（2）短路试验
短接
将端钮L
和E短接，瞬间摇
动手柄，观察指
针是否指在标度
1.了解兆欧表的结构 2.掌握兆欧表的使用方法
能•力理目解标钳：形电流表的结构工作原理
1.能够正确检查兆欧表
2.能够利用兆欧表测绝缘电阻
提问学生
有没有能够快速测量大电阻的仪表工 具？
答案：兆欧表（摇表）
1、什么叫兆欧表？ 兆欧表是一种专门用来测量电气设备
绝缘电阻的便携式仪表。 2、组成：
二、兆欧表的使用
（2）将被测设备 与兆欧表正确接 线。摇动手柄时 应由慢渐快至额 定转速120r／min。
兆欧表的使用
二、兆欧表的使用
（3）正确读取被 测绝缘电阻值大 小。必须边摇边 读数，在匀速转 动1min后开始读 数。（测完之后 对被测设备进行 放电）
兆欧表的读数
二、兆欧表的使用
4、兆欧表测量练习
一般的兆欧表主要由手摇直流发电机、 磁电系比率表和测量线路组成。
1.兆欧表的选择 兆欧表的额定电压应根据被测电气
设备的额定电压选择。500V以下的设备 选用500V或1000V的兆欧表。额定电压 500V以上的设备应选用1000V或2500V的 兆欧表
2、兆欧表的接线端
（1）兆欧表有三个接线端钮，分别标有L（线 路）、E（接地）和G（屏蔽）。
（1）用兆欧表测三相异步 电动机来自绝缘电阻（2）用兆欧表测电缆 的绝缘电阻
谢 谢 大 家
SUCCESS
THANK YOU
2019/7/30
表笔 分开
兆欧表的开路试验
SUCCESS
THANK YOU
2019/7/30
二、兆欧表的使用
表笔
（2）短路试验
短接
将端钮L
和E短接，瞬间摇
动手柄，观察指
针是否指在标度
摇表的使用方法及注意事项PPT演示课件
13
使用说明
• 摇表选择一般在低压设备中选用500Ｖ摇表，在高压设备 上选用1000Ｖ摇表。兆欧表的接线端子有三个，分别用不 同的符号标志，一般线路端“Ｌ”表示，接地端柱用“Ｅ ”表示，保护端柱用“Ｇ”表示。测量以消除因表面漏电 而引起的读数误差，如果不使用保护端子，绝缘表面的泄 漏电流，不经过电流线圈，而直接回到发电机增加发电机 负载，这时摇表时，会感到摇起来比未接保护柱时重多了 。在设备上接保护端柱时，需与表面保持良好接触，同时 应使保护端柱的位置，尽量远离被测的导体。这样使流经 导体电流较少地沿绝缘表面而流入保护端柱，以减小读数 的误差。
特别是测量吸收比时即便是绝缘良好的引线如绞在一起也将会产生分布电容测量时会改变被测回路的电容因而影响测量结果的准确性13使用说明摇表选择一般在低压设备中选用500v摇表在高压设备上选用1000v摇表
摇表的概述
• 摇表又称兆欧表,是用来测量被 测设备的绝缘电阻和高值电阻 的仪表,它由一个手摇发电机、 表头和三个接线柱(即L:线路端 、E:接地端、G:屏蔽端)组成
21
摇表的安全规定
• 使用绝缘电阻表测量高压设备绝缘， 应由两人进行。
22
摇表的安全规定
• 测量用的导线，应使用相应的绝 缘导线，其端部应有绝缘套。
23
摇表的安全规定
• 测量绝缘时，应将被测设备从各 方面断开，验明无电压，确实证明 设备无人工作后，方可进行。在测 量中禁止他人接近被测设备。
24
10
使用说明
• 在测试摇表的时候摇动一下，但是 时间不可太长，转速也不可以太快 ，这是为了避免烧坏表头，另外要 看到指针指向【0】，不然的话说 明摇表有故障，大家这点必须注意
。
11
使用说明
使用说明
• 摇表选择一般在低压设备中选用500Ｖ摇表，在高压设备 上选用1000Ｖ摇表。兆欧表的接线端子有三个，分别用不 同的符号标志，一般线路端“Ｌ”表示，接地端柱用“Ｅ ”表示，保护端柱用“Ｇ”表示。测量以消除因表面漏电 而引起的读数误差，如果不使用保护端子，绝缘表面的泄 漏电流，不经过电流线圈，而直接回到发电机增加发电机 负载，这时摇表时，会感到摇起来比未接保护柱时重多了 。在设备上接保护端柱时，需与表面保持良好接触，同时 应使保护端柱的位置，尽量远离被测的导体。这样使流经 导体电流较少地沿绝缘表面而流入保护端柱，以减小读数 的误差。
特别是测量吸收比时即便是绝缘良好的引线如绞在一起也将会产生分布电容测量时会改变被测回路的电容因而影响测量结果的准确性13使用说明摇表选择一般在低压设备中选用500v摇表在高压设备上选用1000v摇表
摇表的概述
• 摇表又称兆欧表,是用来测量被 测设备的绝缘电阻和高值电阻 的仪表,它由一个手摇发电机、 表头和三个接线柱(即L:线路端 、E:接地端、G:屏蔽端)组成
21
摇表的安全规定
• 使用绝缘电阻表测量高压设备绝缘， 应由两人进行。
22
摇表的安全规定
• 测量用的导线，应使用相应的绝 缘导线，其端部应有绝缘套。
23
摇表的安全规定
• 测量绝缘时，应将被测设备从各 方面断开，验明无电压，确实证明 设备无人工作后，方可进行。在测 量中禁止他人接近被测设备。
24
10
使用说明
• 在测试摇表的时候摇动一下，但是 时间不可太长，转速也不可以太快 ，这是为了避免烧坏表头，另外要 看到指针指向【0】，不然的话说 明摇表有故障，大家这点必须注意
。
11
使用说明
兆欧表使用方法PPT
电子发烧 友 电子技 术论坛
兆欧表的使用与维护
使用兆表测量设备的绝缘电阻时，须在设备不带 电的情况下才能进行测量。为此，测量之前须先 将电源切断，并对被测设备进行充分的放电。 兆欧表在使用前须进行检查。其检查方法如下： 将兆欧表平稳放置，“Ｌ” 、“Ｅ”两个端钮开 路，摇动手摇发电机的手柄，使发电机的转速达 到额定转速。这时的指针应该指在标尺的“∞” 刻度处；然后再将“Ｌ”、“Ｅ”短接，须缓慢 摇动手柄，指针应指在“０”位上（要注意必须 缓慢摇动，以免电流过大烧坏线圈）。如果指针 不指在“∞”或“０”的刻度线上，必须对兆欧 表进行检修后才能使用。 电子发烧
电子发烧 友 电子技 术论坛
不同额定电压的兆欧表使用范围
电子发烧 友 电子技 术论坛
兆欧表电绝缘电阻测量
友 电子技 术论坛
兆欧表的使用与维护
兆欧表的接线柱有三个，分别标有：Ｌ（线）、Ｅ（地） 和Ｇ（ 屏）。在进行一般测量时，将被测绝缘电阻接在 Ｌ和Ｅ间，如测量线路绝缘电阻时，将被测端接到Ｌ接线 柱，而Ｅ接线柱接地，如图所示。
接线时，应选用单股导线分别单独连接Ｌ和Ｅ，不可用双 股导线或绞线，因为线间的绝缘电阻会影响测量结果。如 果绝缘电阻的表面不清洁或潮湿，为了测量绝缘电阻内部 的电阻值（即体积电阻），则必须使用屏蔽“Ｇ”接线柱。 如图所示。 绝缘电阻的表面漏电流，沿绝缘电阻的表面，经Ｇ接线柱， 而不经过动圈流回电源的负极。 体积电流ＩＶ，通过绝 缘电阻的内部，经Ｌ接线柱以及动圈Ａ流回电源的负极。 所以，兆欧表的测量结果只能反映被测绝缘电阻内部情况， 电子发烧 即体积电阻。 友 电子技
术论坛
兆欧表的使用与维护
测量电解电容器的介质绝缘电阻时，按电容器耐压的高低 选用兆欧表。要注意兆欧表上的正负极性。正极接（Ｌ）， 负极接（Ｅ），不可反接。否则会使电容器击穿。而测量 其它电容器的介质绝缘电阻时，可不考虑这一点。
兆欧表的使用方法课件资料
【I类工具的电源线必须采用三芯(单相工具)或 四芯(三相工具)多股铜芯橡皮护套线，其中黄 绿双色线在任何情况下都只能用作保护接地或 接零线。】 为什么绝缘电阻不能用万用表， 万用表在测量电阻时的电源电压很低（９伏以 下），在低电压下呈现的电阻值，并不能反映 出在高电压作用下的绝缘电阻的真正数值，因 此，为了得到准确的绝缘电阻必须用备有高压 电源的兆欧表进行测量。
(E)表示接地，(L)表示接线路，(G)表示保护环（屏蔽）。保护环的作 用是：减少测量误差。
• 绝缘电阻是电气设备和电气线路最基本的
绝缘指标。对于低压电气装置的交接试验 ，常温下电动机、配电设备和配电线路的 绝缘电阻不应低于0.5MΩ (对于运行中的设 备和线路，绝缘电阻不应低于1MΩ /kV)。 低压电气及其连接电缆和二次回路的绝缘 电阻一般不应低于1MΩ ；在比较潮湿的环 境不应低于0.5MΩ ；二次回路小母线的绝 缘电阻不应低于10MΩ 。I类手持电动工具 的绝缘电阻不应低于2MΩ 。
兆欧表的结构
兆欧表的原理
兆欧表的使用方法及注意事项
1、测量前按被测电气设备或线路的电压等级选择兆欧表。 2、使用兆表测量设备的绝缘电阻时，必须在设备不带电的
情况下才能进行测量。为此，测量之前须先将电源切断， 并对被测设备进行充分的放电不小于1min，变压器、电力 电缆不小于2min。
3、兆欧表的引线必须使用无破损、无脏污的绝缘良好的单根多股 软线，两根引线不能绞缠在一起，应分开单独连接，以免影响 测量结果。同时，摇表的引出线不能接错，如接错会使测量值 产生误差或无法进行测量。 4、兆欧表在使用前必须进行开路和短路检查。其检查方法（1） 将兆欧表平稳放置，Ｌ 、Ｅ两接线端开路，摇动兆欧表的手 柄，使兆欧表达到120转/分钟的额定转速，这时的指针应该指 在标尺的“∞”刻度处；（2）缓慢摇动兆欧表手柄，此时的 指针应不在“0”位，然后快速将Ｌ、Ｅ引出线短接，指针应 指在“0”位（注意必须缓慢摇动，以免电流过大烧坏线圈） ，
