光纤分布施工规范(设备部分)
管道和架空光缆布放规范
管道和架空光缆布放规范撰写人：___________部门：___________管道和架空光缆布放规范特别说明：该规范主要适应于中国联通的光缆和管道工程施工1．光缆的施工要求1．1复测(1)核对光缆路由走向、敷设方式及接头位置。
(2)复测路由地面距离，为光缆配盘、分配及敷设提供必需的资料。
1．2光缆留长在现有管道内敷设光缆，为确保光缆安全，预留光缆尽量盘留在通信管道的人(手)孔内，基站留长按15米预留，冗余留长按15‰。
预留，接头留长按10米／侧预留。
为方便维护，放缆时应以接头井为1#，安顺序类推，逢5、10、15……5的倍数手孔，应安20m作预留。
1．3光缆检验(1)施工单位在开工前应对运到工地的光缆、器材的规格、程式进行数量清点和外观检查，如发现异常应重点检查。
对光缆、连接器等还应进行光学特性、电特性的测试。
(2)核对单盘光缆规格、程式及制造长度应符合订货合同规定的要求。
(3)光缆开头检验时，应核对光缆外端的端别，并在缆盘上做醒目标注。
光缆端别的识别方法应符合下列规定：面对光缆截面，由领示第 2 页共 2 页色光纤按／顺时针排列时为A端，反之为B端。
(4)光缆现场检验光纤衰减常数、光纤长度。
(5)单盘光缆检验完毕后应恢复光缆端头密封包装及光缆盘包装。
(6)光纤连接器应具有良好的重复性和互换性。
尾纤的长度应符合设计要求、外皮无损伤。
尾纤各项参数应符合合同规定。
连接器的损耗应符合合同规定。
1．4光缆敷设(1)新建管道内光缆均采用硬塑料管保护，塑料管一次布放的长度以方便光缆穿放为原则。
(2)光缆弯曲半径应不小于光缆外径的10倍，施工过程中不小于20倍。
(3)布放光缆的牵引力应不超过光缆允许的张力80％，瞬时最大牵引力不得超过光缆允许张力的100％，牵引力应加在光缆的加强件(芯)上。
光缆布放过程中应无扭转，严禁打小圈、浪涌等现象发生。
(4)布放光缆必须严密组织并有专人指挥，牵引过程中应有良好联络手段。

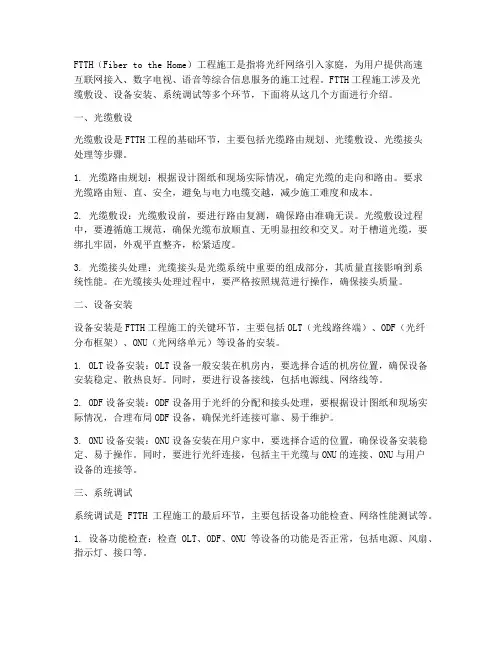

ftth工程施工介绍
FTTH（Fiber to the Home）工程施工是指将光纤网络引入家庭，为用户提供高速互联网接入、数字电视、语音等综合信息服务的施工过程。
FTTH工程施工涉及光缆敷设、设备安装、系统调试等多个环节，下面将从这几个方面进行介绍。
一、光缆敷设光缆敷设是FTTH工程的基础环节，主要包括光缆路由规划、光缆敷设、光缆接头处理等步骤。
1. 光缆路由规划：根据设计图纸和现场实际情况，确定光缆的走向和路由。
要求光缆路由短、直、安全，避免与电力电缆交越，减少施工难度和成本。
2. 光缆敷设：光缆敷设前，要进行路由复测，确保路由准确无误。
光缆敷设过程中，要遵循施工规范，确保光缆布放顺直、无明显扭绞和交叉。
对于槽道光缆，要绑扎牢固，外观平直整齐，松紧适度。
3. 光缆接头处理：光缆接头是光缆系统中重要的组成部分，其质量直接影响到系统性能。
在光缆接头处理过程中，要严格按照规范进行操作，确保接头质量。
二、设备安装设备安装是FTTH工程施工的关键环节，主要包括OLT（光线路终端）、ODF（光纤分布框架）、ONU（光网络单元）等设备的安装。
1. OLT设备安装：OLT设备一般安装在机房内，要选择合适的机房位置，确保设备安装稳定、散热良好。
同时，要进行设备接线，包括电源线、网络线等。
2. ODF设备安装：ODF设备用于光纤的分配和接头处理，要根据设计图纸和现场实际情况，合理布局ODF设备，确保光纤连接可靠、易于维护。
3. ONU设备安装：ONU设备安装在用户家中，要选择合适的位置，确保设备安装稳定、易于操作。
同时，要进行光纤连接，包括主干光缆与ONU的连接、ONU与用户设备的连接等。
三、系统调试系统调试是FTTH工程施工的最后环节，主要包括设备功能检查、网络性能测试等。
1. 设备功能检查：检查OLT、ODF、ONU等设备的功能是否正常，包括电源、风扇、指示灯、接口等。
2. 网络性能测试：通过专用测试仪器，对光纤链路全程衰减、光功率、信号质量等进行测试，确保网络性能达到设计要求。

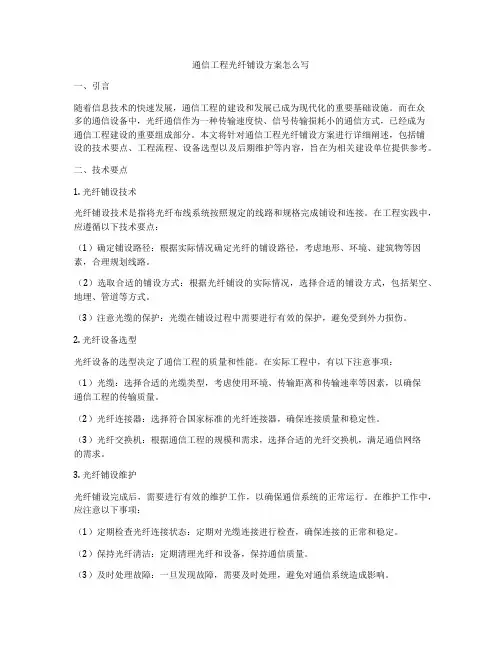

通信工程光纤铺设方案怎么写
通信工程光纤铺设方案怎么写一、引言随着信息技术的快速发展，通信工程的建设和发展已成为现代化的重要基础设施。
而在众多的通信设备中，光纤通信作为一种传输速度快、信号传输损耗小的通信方式，已经成为通信工程建设的重要组成部分。
本文将针对通信工程光纤铺设方案进行详细阐述，包括铺设的技术要点、工程流程、设备选型以及后期维护等内容，旨在为相关建设单位提供参考。
二、技术要点1. 光纤铺设技术光纤铺设技术是指将光纤布线系统按照规定的线路和规格完成铺设和连接。
在工程实践中，应遵循以下技术要点：（1）确定铺设路径：根据实际情况确定光纤的铺设路径，考虑地形、环境、建筑物等因素，合理规划线路。
（2）选取合适的铺设方式：根据光纤铺设的实际情况，选择合适的铺设方式，包括架空、地埋、管道等方式。
（3）注意光缆的保护：光缆在铺设过程中需要进行有效的保护，避免受到外力损伤。
2. 光纤设备选型光纤设备的选型决定了通信工程的质量和性能。
在实际工程中，有以下注意事项：（1）光缆：选择合适的光缆类型，考虑使用环境、传输距离和传输速率等因素，以确保通信工程的传输质量。
（2）光纤连接器：选择符合国家标准的光纤连接器，确保连接质量和稳定性。
（3）光纤交换机：根据通信工程的规模和需求，选择合适的光纤交换机，满足通信网络的需求。
3. 光纤铺设维护光纤铺设完成后，需要进行有效的维护工作，以确保通信系统的正常运行。
在维护工作中，应注意以下事项：（1）定期检查光纤连接状态：定期对光缆连接进行检查，确保连接的正常和稳定。
（2）保持光纤清洁：定期清理光纤和设备，保持通信质量。
（3）及时处理故障：一旦发现故障，需要及时处理，避免对通信系统造成影响。
三、工程流程1. 方案制定在通信工程光纤铺设方案制定阶段，应着重考虑以下方面：（1）规划设计：将根据通信需求，制定合理的光纤铺设方案，明确铺设的路径、设备选型和施工方案。
（2）投资预算：根据具体需求，制定合理的投资预算，合理配置资金。
光缆线路施工规范文
光缆线路施工规范文一、引言光缆线路的施工是保障通信网络运行的重要环节。
为了确保光缆线路的质量，减少故障率，提高网络的可靠性和稳定性，制定本施工规范文。
二、施工前准备工作1. 在施工地点周边进行现场勘测，确认线路的敷设路径和施工条件。
2. 制定详细施工方案，包括线路敷设方式、设备材料采购等。
3. 要求施工人员熟悉并遵守相关技术标准，如光缆敷设标准、光缆连接标准等。
三、光缆线路敷设1. 光缆线路敷设应遵循“直线优先、曲线次之、弯曲最少”的原则。
2. 光缆线路敷设时，应保持光缆的张力适中，避免过度绷紧或过度松弛。
3. 光缆的钢丝护套应能承受外力，不得被过度拉伸或损坏。
四、光缆连接1. 光缆连接前，应仔细检查光缆的断面，确保其完整无损。
2. 光缆连接时，应使用专用设备和工具，严禁使用锤击等粗暴的方式。
3. 光缆连接处应保持清洁，防止灰尘、油脂等杂质进入。
4. 光缆连接后，应进行充分的测试和检查，确保连接质量良好。
五、光缆保护和维护1. 光缆应设置合适的保护措施，如防护管、护套等，避免受到外界物体的损害。
2. 光缆线路应定期检查，发现问题及时修复，确保线路畅通无阻。
3. 光缆线路敷设在施工过程中，应随时注意周围环境的变化，及时进行调整或修复。
六、施工后验收1. 施工完成后，应进行光缆线路的验收工作，确保线路质量符合要求。
2. 光缆线路验收时，应进行充分的测试和检查，确保线路的性能和传输质量达标。
七、施工安全注意事项1. 施工人员必须佩戴必要的个人防护装备，遵守安全操作规程。
2. 施工现场应设置明显的警示标识，避免他人误入施工区域。
3. 施工人员应定期进行安全培训，增强安全意识。
八、总结本施工规范文旨在确保光缆线路施工的规范、安全和高质量，以提高通信网络的稳定性和可靠性。
各施工单位在施工过程中应严格遵循本规范文，确保施工质量达标，保障通信网络的正常运行。
住宅小区FTTH光纤入户建设施工技术要求【最新版】
住宅小区FTTH光纤入户建设施工技术要求本工程系在新建住宅小区红线内实施FTTH建设，由各用户接入点至每户家居配线箱建设用户光缆。
根据建设范围内小区用户分布情况，经过对小区内道路、建筑物及各种承载通信设施的建设路由进行详细勘察后，按照以上用户光缆设计原则，选择电信间、光缆交接箱位置及确定配线区所覆盖用户;确定用户光缆的建设路由、建设布局、建设容量及楼内光缆的分纤位置及入户方式。
FTTH工程施工要求1、ODF光配线架安装(1) ODF架安装位置、机面朝向应符合设计要求。
(2) ODF架安装垂直偏差应不大于3mm。
(3) ODF架相邻机架应紧密靠拢，列内机面平齐。
(4) ODF配置的尾纤及适配器型号为SC型号。
(5) 光纤连接线应布放应整齐，架内与架间应分别走线。
(6) 光纤连接线静态曲率半径应不小于30mm。
(7) 在安装ODF时，应参照安装手册，严格按照施工规范进行操作，其中适配器和光缆尾纤的安装序号详见图纸。
2、光缆成端接续(1)光缆在机柜和家居配线箱内成端以便和其他设备连接(家居配线箱内如使用预成端的光缆，就不需要进行成端接续)。
光缆进入电信间、设备间应选择安全的位置。
当处于易受外界损伤的位置时，应采取保护措施。
(2)室内光缆在经过的走线架、拐弯点、等位置时，均应绑扎固定，并且排列整齐。
上下走道或爬墙的部位应垫胶管，避免光缆受侧压。
其长度及光缆曲率半径应符合设计要求。
(3)光缆应在机柜内作终端，并在机柜内绑扎固定。
光缆内的金属构件应与机柜保护接地装置接触良好。
(保护地与防雷地)(4)光纤成端应按纤序规定与尾纤熔接并在机柜内标示纤芯与用户对应关系。
(5) 光缆成端时，机架内应有尾纤及光跳线收容、保护装置，采用热熔技术对光纤进行端接。
单芯光纤热熔接续，双向衰减平均值应小于等于0.06dB。
3、管道子管的敷设本工程在孔径90mm 塑料管道内敷设塑料子管时应一次性敷设三根子管。
子管不得跨手孔敷设，子管在管道内不得有接头。
住宅户内光纤入户一类的安装规范标准
住宅户内光纤入户一类的安装规范标准根据建设范围内小区用户分布情况，经过对小区内道路、建筑物及各种承载通信设施的建设路由进行详细勘察后，按照以上用户光缆设计原则，选择电信间、光缆交接箱位置及确定配线区所覆盖用户；确定用户光缆的建设路由、建设布局、建设容量及楼内光缆的分纤位置及入户方式。
FTTH工程施工要求1、ODF光配线架安装（1）ODF架安装位置、机面朝向应符合设计要求。
（2）ODF架安装垂直偏差应不大于3mm。
（3）ODF架相邻机架应紧密靠拢，列内机面平齐。
（4）ODF配置的尾纤及适配器型号为SC型号。
（5）光纤连接线应布放应整齐，架内与架间应分别走线。
（6）光纤连接线静态曲率半径应不小于30mm。
（7）在安装ODF时，应参照安装手册，严格按照施工规范进行操作，其中适配器和光缆尾纤的安装序号详见图纸。
2、光缆成端接续（1）光缆在机柜和家居配线箱内成端以便和其他设备连接（家居配线箱内如使用预成端的光缆，就不需要进行成端接续）。
光缆进入电信间、设备间应选择安全的位置。
当处于易受外界损伤的位置时，应采取保护措施。
（2）室内光缆在经过的走线架、拐弯点、等位置时，均应绑扎固定，并且排列整齐。
上下走道或爬墙的部位应垫胶管，避免光缆受侧压。
其长度及光缆曲率半径应符合设计要求。
（3）光缆应在机柜内作终端，并在机柜内绑扎固定。
光缆内的金属构件应与机柜保护接地装置接触良好。
（保护地与防雷地）（4）光纤成端应按纤序规定与尾纤熔接并在机柜内标示纤芯与用户对应关系。
（5）光缆成端时，机架内应有尾纤及光跳线收容、保护装置，采用热熔技术对光纤进行端接。
单芯光纤热熔接续，双向衰减平均值应小于等于0.06dB。
3、管道子管的敷设本工程在孔径90mm塑料管道内敷设塑料子管时应一次性敷设三根子管。
子管不得跨手孔敷设，子管在管道内不得有接头。
子管在手孔内伸出长度一般为100～200mm。
本期工程不用的管孔及子管管孔应及时进行封堵。
4、管道光缆敷设（1）施工之前应核对光缆长度、芯数及规格程式是否符合设计要求。
架空光缆施工规范标准
架空光缆施工规范标准架空光缆线路施工规实施细则第一节杆路1.选择路由根据实际地形决定，尽量避开大型建筑物、闹市与开发区.2.直线杆路要习开三线杆路（电力杆路、通信杆路、广电杆路）与三结杆路平行不得少一个倒杆位。
杆路离开公路的两侧排水沟；国道20米、省道15米、县道10米、乡道5米；3.杆路穿越电力线路、长途光缆线路、一定要从下面穿过。
杆路经过长途埋式光缆，距埋式光缆15米以不得立杆、埋拉线地锚石；4.杆路不准有急转变，要习免角杆直接穿越公路、铁路。
遇到角深大规定值时，可将一个角杆平分成两个相等转角。
测量定要用标杆对标，角杆有角深记录，角杆要向移10至20cm；5.配杆要根据地形高低和穿越建筑物，电力线电压大小配置杆子长度。
移动公司标准杆为7米，配置杆7米到12米，标准杆档距为50米；6.电杆埋深深度见附表(一)，杆子高度不够不得加裁铁帽；7.立在路边、岩石或其他电杆坑挖深不能满足要求的必须做水泥护墩，护墩尺寸为上底直径80cm,7底直径120cm,高度80cm.第二节吊线1、吊线抱箍距杆稍40至60cm处，背档杆吊线抱箍可以适当降低，吊档杆抱箍可升髙，距杆稍不得少25cm。
第一层吊线与第二层吊线间距40cm；2、第一吊线应在杆路前进方向左侧，吊线位置不能任意改变方向；3、吊线的背档杆和吊档杆5米以上的应做辅助装置。
100米以上的长杆档吊线要做辅助拉线，跨越杆应做三方拉线，终端杆做2.6的顶头拉线，超200米以上飞线，跨越杆和终端杆的顶径在19cm 以上。
飞线跨越不能超过400米，如越过在中间需立过渡中间杆；4、8米以上角深角应做辅助线，角杆辅助线采用72.2钢钱线，从吊线抱箍穿钉至封口60cm,用二只U型钢卡（10cm）间距10cm,5至7圈封头，5至8米角深角吊线可有4.0铁线绑扎辅助；超8米以上角深、府角、仰角辅助线应与杆上主吊线相同钢绞线做做辅助线，吊线接续应采用3.0铁线另缠方法。
第三节拉线1、拉线方位角深一定要用皮尺测定，丈量角深以50米标准杆距为测定依据2、拉线抱箍在电杆的位置，终端拉，顶头拉，角杆拉，顺线拉线一律装设在吊线抱箍的上方，侧面拉线装设在吊线抱箍的下方，拉线抱箍与吊线抱箍间距10cm2cm.第一道拉线与第二道拉线抱箍间距为40cm.3、7_2.2钢绞线主吊线，角深在7.5米以下，拉线应采用2.6钢绞线；角深在7.5米以上，拉线应采用2.6钢绞线；角深在7.5米以上，拉线应采用2.6钢绞线，顶头拉线都用2.6钢绞线.4、15米以上角深的角杆,应做人字拉线.拉线距离比1：1,但不得少0.75,防风拉为8根杆一处，四方拉一般32杆左右设一处（最长不得大48根杆距）；四方拉必须做辅助线装置.5、拉线上把见附表(二)；中把见附表(三).第四节钢柄地锚1.钢柄原则上采用1800mm_12mm,2100mm_16nun,70_20nun洋元；地描石采用水泥制600nun_400nun方块和800nun_400mm方块；2.凡角杆顺线拉线应用2100mm_16mm钢柄地锚，防风拉线侧面拉线应用1800mm_12mm钢柄的地锚，特殊杆应用2400mm_20mm钢柄地锚，钢柄地锚出土为20至50厘米，角杆拉线方位允许偏差5厘米，其它钢柄地锚出土方位允许偏差10厘米.八字拉钢柄地锚出土方位应向移6070厘米3.埋设钢柄地锚斜口要深，要斜，上部拉线与钢柄成直线回土要夯实，吊板拉线钢柄地锚原则上用混泥土浇注.第五节高拉桩撑杆吊板拉1.高拉桩杆稍应向拉线合力方向庾侧倾斜60-80厘米，付拉包箍距杆菌稍不少25厘米，正拉线与地面保持合理的高度.2.不得在角深7米以上角杆装设撑杆，撑杆方应该在角杆角平分线上，撑杆杆根要埋深4060厘米.3.吊板拉横担应装在杆子1/5处.第六节光缆的器材检验1.施工单位根据设计对运到工地的光缆，器材的规格，程式数量进行清点和处观检查；2.工程所在地用的光缆器材必须有产品合格检验证.核对厂家记录所列项目及指标，是否符合国家或部颁标准和设计要求.3.核对单盘规格，程式和制造长度，应符合订货合同规定，和设计要求；4.对光缆的外观检查，我包装是否完好，发现问题做记录，在测试时重点检验5.光缆开头检验时，应该对光缆端别，产基盘上标注；6.光缆现场检验测试光纤衰减常数，光纤长度，应按设计规定测试项目进行，发现问题向建设单位反映.7.单盘光缆检验完毕，恢复光缆端头密封.对光缆尾纤及光缆接头盒检查，看是否齐全，看规格程式是否符合设计要求，接头盒分直通型和分歧型，仔细看使用说明便实地安装.9.检验测试必须有完整记录，并由建设单位备案，确认没有问题方可进行全程光缆配盘.第七节光缆的配盘1.光缆配盘应根据复测路由计算出光缆架设总长度及光纤全程传输质量要求选配单盘光缆；2.本地网光缆根据主干光缆和分歧光缆的布局，依设计要合理进行配盘.3.光缆应尽量做到整盘架设，以减少中间接头.4.光缆配盘结果应填入中继段光缆配盘图，应反复仔细审核，不得出差错.5.光缆端别的确定:按设计规定的光缆端别布放光缆.第八节光缆接续与安装1.局站光缆的安装，根据设计安装时留有足够的长度.2.光缆在局站终端形式:0DF架;光纤终端盒等.严格按照设备说明书操作，尾纤与光缆接续严格按设计顺序连接，同时在尾纤上贴有标记,并作好记录.3.炮纤在机架盘绕应大规定的曲率半径，利用光缆中光纤连接时其连接损耗应符合设计要求.在熔接测试时，必须严格用OTOR仪测试.4.光缆接续:光缆接续容：光纤接续，加强芯，护套的固定，接头损耗测量接头盒的封装以及接头保护的安装.光纤接头前应该对光缆程式选用接头盒，根据接头预留长度进行开剥.光缆开剥后在接头盒支架上的固定要牢固，不得损坏束管及纤芯.环境要整洁，纤芯接续必须按出厂色谱顺序或设计要求对应相接，不能得有误，尤其是分歧接头光缆时按规定接续并作好记录.架空光缆接头盒加强芯不接地，不联通用熔接机进行纤芯接续时，光纤熔接的全部过程应采用OTOR监测，测出接头损耗，同时记录接头点到测试点纤芯距离.确保光纤接续平均损耗达到设计文件的规定，保证光缆传输质量.接好纤芯后用热缩管保护，光纤在余线盘固定及盘绕的曲率半径应大7.5mm,避免对1.55um波长产生附加衰减.盘绕后的纤芯用胶带稳妥固定在盘纤板.光缆接头盒封装时，密封胶带应填实，光缆接头盒紧固螺丝要上紧，保证密封性能，在确认不渗漏的情况下方可装到吊线上（或埋入地下）.第九节光缆架设1.光缆布放时不允许过度弯曲，其弯曲半径不得小光缆处径20倍，不允许有小扣及纽绞现象，不得损坏光缆保护层.2.布放光缆时应在角深大的角杆上，背档或吊档杆上挂有滑轮.光缆在角杆，四方拉上有预留线，预留线用塑料波纹管护套，预留弓子中间用软扎线固定在电杆上.3.光缆钩问距为50cm3cm,挂钩与光缆搭扣一致，挂钩托板齐全，平正布放无蛇形，4.光缆接头盒两侧余线10米至20米为宜，将余线用预留架固定接头杆相邻两杆的反侧，把反线盘在余线架上，绑扎牢固整齐.第十节地线避雷线1.终端杆，引入杆,接近局，站的5根电杆必须置避雷线.2.角杆，跨越杆，分支杆，12米以上的特殊杆，高坡杆利用拉线入地，地气线，避雷线应用4.0mm,铁线沿杆子直接入地，其上部高出杆顶10cm，4.0mm铁线用2.5mm铁线间距4060cm固定在电杆上.3.利用拉线入地的避雷线，不得碰触吊线包箍.第节标志杆号1. ”杆志与杆号字面应向道路一侧，字面始终对准吊线夹板的反面.编制杆号应该用白漆打底，最后一个字最离地面少2米.杆号尺寸为55_22cm,高拉杆，撑杆不编者按列杆号.备注：顶背档杆，四方拉线杆，直档杆每隔500米处，装置直埋或避雷线.建筑物之间架空光缆对建筑群子系统而言，我们通常会进行户外架空光缆施工。
光纤工程建设方案设计规范
光纤工程建设方案设计规范一、前言光纤工程建设是指在一定范围内，利用光纤传输技术进行通信建设的过程。
光纤工程建设的规划、设计、施工和验收等环节都需要遵循一定的规范，以保证建设质量和可靠性。
本文将着重介绍光纤工程建设方案设计规范的相关内容，以期为光纤工程建设提供参考。
二、光纤工程建设规划1.光纤工程建设规划应考虑到周边环境等因素，并制定科学的施工路线和方案。
2.根据不同区域的需要，制定合理的带宽和覆盖范围，确保光纤建设的效益。
3.考虑到未来的扩建和维护等因素，制定灵活的光纤工程建设规划。
三、光纤工程建设设计1.根据建设规划，进行光纤工程建设的设计，包括线路布置、设备选型等。
2.根据地形、交通、通信需求等不同因素，设计合理的线路布置方案，确保施工顺利进行。
3.选择适当的光纤设备，确保传输质量，并根据需要配置光纤放大器和光纤交换设备等。
四、光纤工程建设施工1.选取合格的施工队伍，确保施工质量和安全。
2.进行施工前的地形勘测和线路标记，避免施工过程中出现问题。
3.严格按照设计方案进行施工，确保施工质量。
五、光纤工程建设验收1.进行光纤工程建设的质量验收，确保建设达到预期的质量标准。
2.对光纤工程建设的设备和线路进行测试，确保传输质量和稳定性。
3.对建设过程中的问题进行总结和分析，为未来的建设提供参考。
六、光纤工程建设后维护1.建设完成后需要进行光纤设备的日常维护，确保设备的稳定性和可靠性。
2.对于出现问题需要及时进行维修和更换，以减少故障对通信业务的影响。
3.持续对光纤工程进行监测和评估，确保其长期的有效运行。
七、总结光纤工程建设方案设计规范是保证光纤工程建设质量和可靠性的重要保障。
只有遵循相关规范，才能确保光纤工程建设达到预期的效果。
因此，在进行光纤工程建设时，需要严格遵守相关规范，并不断总结和提高经验，以提高工程建设的质量和效益。
